这一贴，我们来讲控制电路：第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一张图中，上半部分，是80N开关内部的原理，右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。
接线方法如图中的线号所标示的一样，开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接。
若要电机正向旋转，按正向启动按钮，36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——开关1#线——远控按钮1#线——反向按钮常闭点——启动按钮常开点（现在已经按下闭合）——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端，形成回路。
中间继电器ZJ 吸合。
中间继电器ZJ吸合以后，接通正转接触器ZC的线圈回路，ZC吸合，其回路为：36V 电源——JDB综保的4#——3#——ZJ中间继电器常开点（现在已经闭合）——ZC线圈——36V电源另一端。
ZC接触器吸合之后，接通主回路，电机正转。
同时ZC接触器的辅助常开点也闭合了，短接了1#线与2#线，开关自保。
其自保回路为：36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——ZC接触器常开点——开关自身2#线——远控按钮2#线——远控停止按钮——远控按钮4#——开关本身4#——36V电源另一端，形成回路。
中间继电器ZJ维持吸合。
当需要停止时，按下远控停止按钮或开关自身的停止按钮，都可切断控制回路。
反转的控制回路，与正转相似，大家可以自己试着分析一下。
QBZ-80N 开关的作用QBZ-80开关的原理与维修讲完啦，我们现在讲QBZ-80N开关。
这两种开关在型号上，只差了一个N字，那么这个N字代表什么意思哪。
N：代表可逆。
即80N开关可以方便的使所控制的电机正转和反转。
举个例子：上图中的绞车，是在上山的时候牵引矿车常用的设备。
当牵引矿车上坡时，电机要正转。
当下放矿车时，电机要反转。
电机正转与反转是通过换相实现的。
如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。
当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。
我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。
当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。
这就相当于改变了U与W的接线位置。
从而改变了电机的旋转方向。
这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。
对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。
QBZ-80N开关原理在上一贴，我们讲了QBZ-80N开关主电路换相的原理：/forum.php?mod=viewthread&tid=11265&fromuid=1这一贴，我们来讲控制电路：第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一张图中，上半部分，是80N开关内部的原理，右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。
我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与电机接线柱4、远程控制线喇叭口：接远程控制按钮或两台开关联机时通过此喇叭口与开关内的小接线柱连接喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。

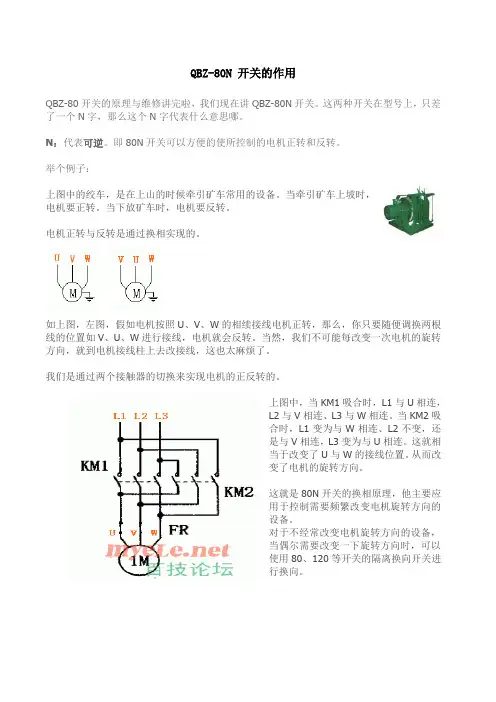

本教程为《防爆磁力启动器原理与维修》系列教程之一之马矢奏春创作QBZ80N 开关的作用QBZ80开关的原理与维修讲完啦,我们现在讲QBZ80N开关.这两种开关在型号上,只差了一个N字,那么这个N字代表什么意思哪.N：代表可逆.即80N开关可以方便的使所控制的机电正转和反转.举个例子：上图中的绞车,是在上山的时候牵引矿车经常使用的设备.当牵引矿车上坡时,机电要正转.当下放矿车时,机电要反转.机电正转与反转是通过换相实现的.如上图,左图,假如机电依照U、V、W的相续接线机电正转,那么,你只要随便调换两根线的位置如V、U、W进行接线,机电就会反转.固然,我们不成能每改变一次机电的旋转方向,就到机电接线柱上去改接线,这也太麻烦了.我们是通过两个接触器的切换来实现机电的正反转的.上图中,当KM 吸合时,L 与U相连,L 与V相连、L??与W相连.当KM 吸合时,L 酿成与W相连、L 不变,还是与V相连,L??酿成与U 相连.这就相当于改变了U与W的接线位置.从而改变了机电的旋转方向.这就是?? N开关的换相原理,他主要应用于控制需要频繁改变机电旋转方向的设备.对不经常改变机电旋转方向的设备,当偶尔需要改变一下旋转方向时,可以使用??、等开关的隔离换向开关进行换向.第一张图是QNZ80N开关的原理图,第二张图是一个开关的本体,第三张是一个双联控制按钮.主回路中的ZC、FC 接触器换相的原理,上一贴已经讲了,这里不再赘述.HK是隔离开关,JDB80电念头综合呵护器与RC阻容呵护等原理都与前几贴讲的80开关的原理是一样的,在这里也不讲了.说说控制电路：第一张图中,上半部份,是80N开关内部的原理,右下角是远控双联按钮的内部原理图.由于80N开关自己不带控制控制按钮,所以使用的时候,必需接远控按钮.接线方法如图中的线号所标示的一样,开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接.若要机电正向旋转,按正向启动按钮,36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——开关1#线——远控按钮1#线——反向按钮常闭点——启动按钮常开点（现在已经按下闭合）——远控停止按钮——远控按钮4#——开关自己4#——36V电源另一端,形成回路.中间继电器ZJ吸合.中间继电器ZJ吸合以后,接通正转接触器ZC的线圈回路,ZC吸合,其回路为：36V电源——JDB综保的4#——3#——ZJ中间继电器常开点（现在已经闭合）——ZC线圈——36V电源另一端.ZC接触器吸合之后,接通主回路,机电正转.同时ZC接触器的辅助常开点也闭合了,短接了1#线与2#线,开关自保.其自保回路为：36V电源——JDB综保的4#——3#——开关本地停止按钮TA——8#——ZJ中间继电器线圈——FJ中间继电器常闭触点——ZC接触器常开点——开关自身2#线——远控按钮2#线——远控停止按钮——远控按钮4#——开关自己4#——36V电源另一端,形成回路.中间继电器ZJ维持吸合.当需要停止时,按下远控停止按钮或开关自身的停止按钮,都可切断控制回路.反转的控制回路,与正转相似,年夜家可以自己试着分析一下.80N开关还有一个区别于其他开关的电路,就是互锁电路.在正转控制回路中串接的FJ中间继电器的常闭点,以及反转控制回路中串接的ZJ中间继电器常闭点,就是互锁电路,他们的作用是防止正转和反转的两个接触器同时吸合.正转是,ZJ吸合,串接在反转控制回路中的ZJ常闭点翻开,切断了反转控制回路,是FJ不能吸合.当反转时,FJ吸合,串接在正转控制回路中的FJ触点翻开,切断了正转控制回路,ZJ不能吸合.为什么要防止正转和反转两个接触器同时吸合哪.因为他们俩同时吸合,会造成短路.我们看下图,当正转和反转接触器同时吸合时,也就是下面的六个触点全通了,电源X1通过触点1——触点6——电源X3 电源X1与X3没有经过任何负载,直接相通,短路了.本教程为《防爆磁力启动器原理与维修》系列教程之一。

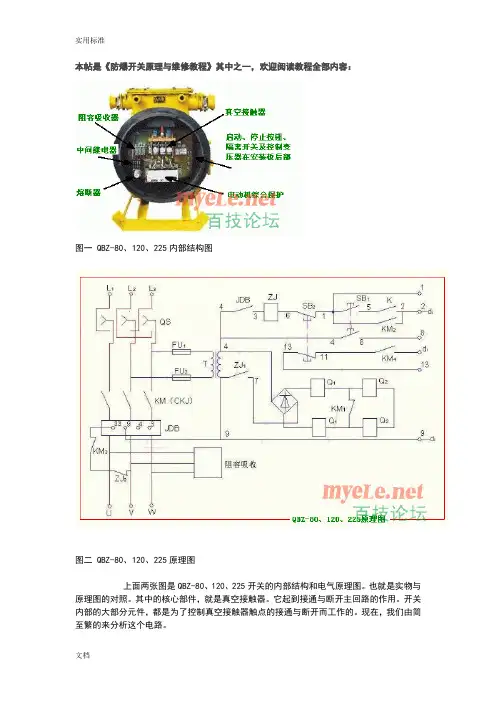

本帖是《防爆开关原理与维修教程》其中之一，欢迎阅读教程全部内容：图一 QBZ-80、120、225内部结构图图二 QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图四图五真空接触器结构图图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图六图七 QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？图八原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这是，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
图九图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。
QBZ-80开关的原理与维修讲完啦，我们现在讲QBZ-80N开关。
这两种开关在型号上，只差了一个N字，那么这个N字代表什么意思哪。
N：代表可逆。
即80N开关可以方便的使所控制的电机正转和反转。
举个例子：上图中的绞车，是在上山的时候牵引矿车常用的设备。
当牵引矿车上坡时，电机要正转。
当下放矿车时，电机要反转。
电机正转与反转是通过换相实现的。
如上图，左图，假如电机按照U、V、W的相续接线电机正转，那么，你只要随便调换两根线的位置如V、U、W进行接线，电机就会反转。
当然，我们不可能每改变一次电机的旋转方向，就到电机接线柱上去改接线，这也太麻烦了。
我们是通过两个接触器的切换来实现电机的正反转的。
上图中，当KM1吸合时，L1与U相连，L2与V相连、L3与W相连。
当KM2吸合时，L1变为与W相连、L2不变，还是与V相连，L3变为与U相连。
这就相当于改变了U与W的接线位置。
从而改变了电机的旋转方向。
这就是80N开关的换相原理，他主要应用于控制需要频繁改变电机旋转方向的设备。
对于不经常改变电机旋转方向的设备，当偶尔需要改变一下旋转方向时，可以使用80、120等开关的隔离换向开关进行换向。
QBZ-80N开关原理在上一贴，我们讲了QBZ-80N开关主电路换相的原理：这一贴，我们来讲控制电路：第一张图是QNZ-80N开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮。
主回路中的ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述。
HK是隔离开关，JDB-80电动机综合保护器与RC阻容保护等原理都与前几贴讲的80开关的原理是一样的，在这里也不讲了。
说说控制电路：第一张图中，上半部分，是80N开关内部的原理，右下角是远控双联按钮的内部原理图。
由于80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮。
接线方法如图中的线号所标示的一样，开关的1#与按钮的1# 、2#与2#、3#与3#、4#与4#分别连接。
QBZ-80、120、225开关原理与维修教程图一 QBZ-80、120、225内部结构图图二 QBZ-80、120、225原理图上面两张图就是QBZ-80、120、225开关得内部结构与电气原理图。
也就就是实物与原理图得对照。
其中得核心部件,就就是真空接触器。
它起到接通与断开主回路得作用。
开关内部得大部分元件,都就是为了控制真空接触器触点得接通与断开而工作得。
现在,我们由简至繁得来分析这个电路。
图三大家瞧一下上面两个电路。
左边得就是一个真空接触器控制一个电动机,右边就是一个开关控制一盏灯。
原理都就是一样:右边得电路中,开关闭合,灯亮。
断开,灯灭。
左边得电路中,接触器KM得触点闭合,电动机得电旋转。
接触器断开,电动机断电停止旋转。
我们都知道,右边电灯电路中得开关,就是通过手动来控制。
那么左边得真空接触器就是如何工作得哪？再瞧下图:图四图五真空接触器结构图图四得那个白方框,她代表得就是真空接触器得线圈。
线圈实质上就就是一个电磁铁,给电磁铁通上电,电磁铁产生磁力,使真空接触器上得衔铁动作,从而带动真空管内得触点动作(如图五)。
现在,问题又指向了如何给电磁铁线圈通电。
图六图七 QBZ-80开关按钮结构图图六就是一个最简答得让真空接触器吸合得原理图,只要按下按钮SB1,真空接触器就会吸合。
但就是QBZ-80开关里用得按钮不像家里控制灯得开关一样。
QBZ-80开关里得按钮您按下去得时候,按钮上得接通,只要您一松手,按钮就又断开了(如图七)。
那如何才能让接触器长时间吸合哪？图八原理图八很好得解决了这个问题。
对比发现,图八比图七多了一对触点KM。
这对触点就就是图五中得辅助触点,当按下按钮SB1时,线圈得电,衔铁在带动真空管内触点闭合得同时,也带动了辅助触点中得常开点KM闭合。
这就是,即使您松开了按钮,由于辅助触点闭合了,为吸合线圈提供了通路,线圈也会维持吸合。
这时,电流流过得途径如图九中箭头所示。
图九图八中得原理图很好得解决了按钮松开后,吸合线圈断电得问题。
上一贴我们讲了80开关的最基本的电路。
也就是去除所有的附件电路后的本地控制。
这样贴我们讲一下远程控制电路，他是附加电路的一部分。
一个开关要想有较多的功能，就必须在基本的电路上添加其它线路。
弄清楚了基本的电路之后，就比较好理解附加电路的功能了。
有时候，80开关多安放的位置，并不适合操作者操作。
为了方便操作，我们外接一个控制按钮放在操作者附近。
这就是远程控制。
下图是远程控制原理图：图 15 80开关远控接线图图 16图15与上一贴的图13比较一下，其主要区别就是方框中标出的部分，多了一个1号线和一个开挂K。
他们两个就是为远程控制而设置的。
在图13中，我们把开关K用蓝线短接了，并擦除了1号线，同时将2号线和9号线也用蓝线短接了。
主要是便于分析。
在实际使用中，近控的时（即使用开关本身的按钮控制），是把开关K打到合的位置，2号线和9号线分别接地（开关外壳）或者用导线相连后再接地。
也就等效于图13中用蓝线短接了。
图15中，红色框中是远控按钮（实物如图16）， 3根蓝线线为连接线远控时：开关K打到分的位置，这样就切断了开关本身的启动按钮回路，防止别人误操作。
开关的1、2、9号线分别与远控按钮的1、2、9号线相连。
如图15。
其控制回路为：按下远程启动按钮：36V电源4端——ZJ线圈——本机停止按钮SB2——SB1——1#线——远控启动按钮SB2——远控停止按钮SB1——9#端子至电源另一端。
线圈ZJ得电吸合。
使中间继电器的触点闭合，从而使真空接触的的线圈的电。
其线圈回路为：36V 电源4端——真空接触器线圈——ZJ1——电源另一端9#。
真空接触器吸合后，带动主触点和辅助触点KM2闭合。
松开远程启动按钮SB1后，由于KM2已经闭合，为中间继电器的线圈ZJ维持吸合提供了回路，其回路为：36V电源4端——ZJ线圈——本机停止按钮SB2——KM2——2#线——远程停止按钮SB1——9#端子至电源另一端。
当需要停止时，按下远程或本机的任何一个停止按钮，都可以断开了中间继电器吸合线圈ZJ的回路，ZJ释放，中间继电器触点ZJ1断开，切断了真空接触器线圈的回路。
