QTZ新塔式起重机使用说明书

QTZ635510塔式起重机使用说明书QTZ635510塔式起重机使用说明书沈阳建机塔吊制造有限公司ShenyangChinaConstrction Machines＆Tower Cranes manufactory CoLTD 目录概述4起重机技术性能8起重机构造简述6固定独立使用时的安装调试及拆卸24附着工作状态的安装调试及拆卸40起重机的使用42起重机的维护和保养44附表471概述QTZ63塔式起重机是由沈阳建筑大学工程装备研究开发中心设计的新型建筑用塔式起重机该机为水平臂架小车变幅上回转自升式多用途塔机本机臂架长度为55m最大起重量为6t臂端最大起重量为1t臂端起重力矩650KNm该机主要特点如下11塔身为标准节液压顶升加高可根据建筑物高度确定塔机高度且塔机的起重能力不因塔机的升高而降低12 工作速度高调速性能好工作平稳效率高起升机构采用三速电机和单速比减速器能实现重载低速轻载高速最高速度可达635mmin小车变幅机构牵引小车在水平臂上变幅具有良好的安装就位性能回转机构采用行星齿轮减速器配置限矩型液力偶合器承载能力高启动平稳工作可靠具备抗风就位功能13 工作幅度大适用对象广通过更换和增减一些部件及辅助装置塔机可获得独立附着两种方式以满足不同的使用要求附着式的最大起升高度可达140m为保持其设计起重能力共设有5套附着装置第一套附着距基础面3125m第二套附着距第一套附着2375m第三套距第二套225m第四套距第三套225m第五套距第四套25m附着点的高度允许现场根据楼层的高度做适当的调整塔机独立固定式工作时最大起升高度为40m14 各种安全装置齐全可保证工作安全可靠该机设有起升高度限位小车变幅限位回转限位等行程限位装置以及力矩限制器起重量限制器等安全装置15 司机室独立侧置视野良好在司机室外侧设有平台给操作者创造了较好的工作环境司机室内有电源插座用户可根据需要自备空调风扇及采暖器16 整机布置合理外形美观17 吊臂采用刚性双拉杆支承结构受力合理18 使用方便维修简单因此该机广泛用于高层饭店居民住宅高层工业建筑大跨度工业厂房高大烟囱及筒仓等高塔型建筑物的大型建筑工程中该塔机的安装仅需16t汽车式起重机就能实现方便迅速2起重机技术性能21技术性能表机构工作级别起升机构M5 回转机构M4 牵引机构M4 起升高度 m 固定状态附着状态40 140 最大起升重量t 6 幅度m 最大幅度m 50 最小幅度m 2 起升机构速度起重量t 3 6 6 速度mmin 3175 161中速档345低速档电机型号YZTD225M2-4832回转机构转速com 电机型号功率kw 转速com 06190305 2-YZR132M2-6-37 2-37 908变幅机构速度mminmmin 电机型号功率kw 转速com 396204 YDEJ132S-48 2-2233 1380710顶升机构速度mmin mmin 电机型号功率kw 转速com 05 Y132S-4-55 55 1440 工作压力 20Mpa平衡重臂长m 重量 t 55 115 总功率 321kw 不包括顶升电机工作温度-20℃40℃22起重性能幅度R 米55米臂长起重量Q千克212 6 12米14 505 16436 18 382 20 339 22 304 24 275 26 251 28 2330 212 32 197 34 183 36 171 38 16 40 1542 141 44 133 46 126 48 119 50 113 52 107 54102 55 123起升速度与最大起重量操作档位关系表倍率速度 2 倍率 4 倍率起重量吨速度米分起重量吨速度米分底中档位 3 322 6 161 高档位 15 635 3 31753起重机构造简述该机由金属结构驱动机构液压顶升电气控制以及安全保护装置等组成现按各部分的不同特点简介如下31金属结构金属结构主要包括塔身标准节司机室节塔顶撑杆起重臂架平衡臂外套架附着装置变幅小车吊钩以及上下转台司机室等com 塔身标准节见图3-1塔身标准节截面为165m×165m每节长25m每节之间用8套M30X2的高强度螺栓联接安装标准节时每5节标准节应有一节设有休息平台方便塔机操作人员上下塔机时休息为了充分利用材料塔身标准节杆采用了两种规格记为标准节Ⅰ加强节标准节Ⅱ普通节标准节Ⅰ为3节在塔机下部标准节Ⅰ标准节Ⅱ安装时不准颠倒图3-1塔身标准节com 见图3-2爬升架主要由套架平台液压顶升装置及标准节引进装置等组成套架是套在塔身标准节外部上部用销轴与下支座相连高6米截面2214m×2214m是由型钢和钢板组焊成的框架结构为了便于顶升安装的安全需要特设有工作平台爬升架内侧沿塔身主弦杆安装有16个滚轮支撑在塔身主弦杆的对角线上在爬升架的横梁上焊上两块耳板与液压系统油缸铰接承受油缸的顶升载荷在爬升架的主弦两侧各设有一个勾板在液压油缸回收活塞过程中两勾板分别支撑在塔身爬爪上作为爬升架支撑上部结构重量之用图3-2爬升架com 见图3-3塔顶是由角钢组焊成的斜锥体上端通过拉杆使起重臂与平衡臂保持水平下端用4个销轴与回转塔身连接为了安装吊臂拉杆和平衡臂拉杆在塔顶上部设有工作平台和滑轮要备有2个绳夹12KTH GBT59761986用于安装时锁紧钢丝绳图3-3塔顶com 见图3-4起重臂上弦杆是用无缝钢管下弦杆是用角钢拼焊而成整个臂架为三角形截面高1182米外线宽1250米臂总长为50米共分为五节节与节之间用销轴连接拆装方便为了提高起重性能减轻吊臂的重量吊臂采用双吊点在节Ⅱ节Ⅳ上设有两个吊点通过这两点和塔顶连接在起重臂第一节放置小车牵引机构臂架根部与回转塔身用销轴连接图34起重臂com 平衡臂见图3-5平衡臂全长1256米宽1168米上有扶拦和走道起升机构和平衡重均安装在平衡臂尾部在平衡臂的尾部有两吊点通过平衡臂拉杆与塔顶连接平衡臂根部用销轴与回转塔身相联com下支座见图3-6上支座下部用高强度螺栓与回转支承相连回转机构与司机室分别布置在回转上转台的两侧在回转上支座上设有回转限位器下支座上部用高强度螺栓与回转支承连接支承上部结构下部四角平面用4个Φ45销轴和8个M30的高强度螺栓分别与爬升架和塔身连接图3-6上支座下支座com车图37变幅小车由小车架维修吊栏小车滚轮起升滑轮紧绳装置和防断绳保护装置等组成小车架为槽钢框架结构可承受起重机正常工作时的全部载荷站笼与小车架用螺栓连接可容一人进入随小车沿臂架前后远行方便安装或维修人员进行安装或维修起重机工作一段时间后变幅钢丝绳会变松通过调节装置可将变幅绳收紧当变幅钢丝绳意外断裂时防断绳安全钩会靠重力自动翻起扬起的挡板卡在臂架底腹板上将小车制停在臂架上防止小车因惯性继续运行撞毁机构com图38本塔机吊钩滑轮倍率可在2倍率和4倍率之间进行变换变换的目的是使起升机构的起重能力提高一倍而相应的起升速度降低一倍这样起升机构就能够更加灵活的满足施工的需要变换方法如下将吊钩降至地面b 取出吊钩中间的倍率销轴c 开动起升机构将小滑轮夹板提升到变幅小车下部顶住这样吊钩滑轮由四倍率变为二倍率同理需要从二倍率变为四倍率时只需将吊钩落地再放下小夹板用倍率销轴将大小夹板联接即可com装置图3-9当塔机起升高度超过基本高度40米时就必须安装附着装置附着装置主要由撑杆联接框架调节螺母等部分组成安装时应事先在建筑物附着高度位置埋好欲埋件通过调节附着杆上的调节螺杆可以调节塔身的垂直度使其达到安装精度的要求然后将调节螺栓用螺母拧死各联接销轴及调节螺杆相配合处均应涂抹钙基润滑脂各撑杆在附着装置安装合适后适当锁紧各螺母以防松动螺母的锁紧力距为140Nm附着架必须安装在塔身标准节的中框角钢处并将顶块顶紧否则应采取措施32工作机构工作机构包括起升机构回转机构小车牵引机构和液压爬升机构等分别简介如下com构见图3-10起升机构对于不同的起吊重量有不同速度以充分满足施工要求本机采用的起升电机为YZTD225M2-4832242454KW减速器型号为JZQ-500-Ⅶ-4-CA制动器型号为YWZ3-31545钢丝绳型号为13NAT6×19NF1670ZS9314电动机通过弹性柱销联轴器带动减速箱再驱动卷筒根据吊重大小还可以选择不同的滑轮倍率2倍时钩速为63532269mmin4倍率时钩速为3175161345mmin再联轴器上装有液力推杆制动器制动器为常闭式在卷筒轴的另一端装有起升高度限位器高度限位器可根据实际需要进行调整1三速电机 2制动器 3弹性销轴联轴器 4减速器5高度限制器 6卷筒 7联接盘图3-10起升机构com构见图3-11回转机构布置在回转齿轮的一侧电动机的型号为YZR132M2-6-37KW电机液力偶合器型号为YOX280A减速器型号为XJL-80-195电动机经限距型液力偶合器常开盘式制动器和立式行星齿轮减速器带动小齿轮旋转从而带动回转支撑以上部分左右回转回转电机为908rpm绕线电机速度靠电阻箱调节注意制动器只能用于塔机工作时的抗风就位严禁正常回转过程中停车用图3-11 回转机构com引机构见图3-12小车变幅机构载重小车变幅的驱动装置选用YDEJ132S-48-3322KW电机通过行星齿轮传动带动卷筒通过钢丝绳的收放使载重小车以396204 mmin 的速度在臂架轨道上作变幅运动变幅钢丝绳的型号为6×19FC-77-155-ZS 图3-12变幅机构33液压顶升系统图3-13起重机塔身标准节的增减是靠液压升顶机构来实现的主要包括外套架内侧油缸外套架平台上的液压工作泵站两各升顶工作循环可完成一节标准节的增减过程液压系统的详细说明请参阅外购说明书随机文件34电气控制与操作系统参阅电气原理图及接线图本塔机使用的是DSD-D联动控制台操作台置于司机室内前部分左操作台和右操作台两部分每一部分一个操作手柄主令控制器左边手柄控制变幅和回转右边的手柄控制起升和卷扬操作台上投有指示灯控制按钮开关等341塔机的电器操作com1检查及送电工地应为塔机设置专用配电箱并备有隔离开关和保护装置等开机开机前应检查工地电源状况电缆接头是否接触可靠电缆线是否有破损及漏电等现象检查完毕并确认符合要求后方可合闸送电再合上司机室的空气开关电源接入主电路及各控制回路电源指示灯亮一般在司机准备操作时才合上空气开关为应付紧急情况严禁在司机室堆放物品妨碍司机快速操作空气开关司机离开司机室时必须断开空气开关com2各机构的运转当空气开关全上后准备运行时必须先将左右操作手柄置于零位然后按下启动按钮S1总接触器KM0吸合通电指示灯亮塔机处于待令状态作业时可单独操纵一个机构也可同时操纵二个机构视需要而定在较长时间不操作或停止作业时应按下停止按钮S2切断KM0以防止误动作遇到紧急情况也可按下S迅速切断控制电源com21起升卷扬机构起升卷扬机构由一台交流三速电动机驱动能较好地满足塔机的使用要求制动器为常闭式联动台右边的操作手柄用于起升卷扬机构的控制手柄前推吊钩下降手柄后扳则吊钩上升吊钩上下各设三个档位操作时依次逐挡地推动操作手柄控制吊钩的升降操作时注意换挡时机应在当前运行档位速度趋于稳定后再切换到相邻档位尽量减少冲击当需要反方向运行时必须先将操作手柄逐挡扳回零位待机构减速平稳后再逆向运行严禁在运行中突然打反车com22回转机构回转机构由两台交流绕线电机驱动联动台左边手柄的左右方向的操作用于回转控制两运动方向各设两个档位回转机构的负载变化范围极大惯性也大塔机机构和现场施工都要求回转机构启制动平稳减少晃动司机应根据实际工况如顺风逆风载荷的大小幅度的大小回转角度的大小等因素灵活控制回转机构设有常开盘式制动器通过设在司机室内的开关SHK进行操作制动器仅用于有风状态下抗风就位用严禁在正常工作状态下用于回转制动停车com23小车牵引机构小车牵引机构由交流双速电机驱动联动台左边手柄的前后方向用于变幅控制前后各设两个档位com24顶升机构顶升机构用于空气开关直接控制空气开关XC1设在油泵电机旁的防雨罩内com25关机塔机完成施工停止使用时要把各操作手柄置于零位关闭空调供暖设备切断空气开关关闭司机室门窗司机下到地面后应切断工地塔机电源开关com护塔机开始工作时左右操作手柄都必须置于零位按下按钮S1才能启动电源主接触器KM0吸合操作台工作指示灯亮塔机各机构进入工作待命状态这样可以防止塔机的误动作com1自动空气开关在主控制柜中装有总空气开关QS2其脱扣电流为100A在线路负载电流超过100A时可自动切断电源com2过载保护在起升机构回转机构和小车索引机构的控制回路中分别装有热继电器作为电机过载保护com3断路器保护在各控制回路及照明线均装有小型断路器作为短路保护com4电源指示装置操作台上有主回路通电指示灯转动司机室控制箱上的电压换相开关S9若三相电压均在380V±10的范围即可运行com5吊钩高度限位起升高度相同倍率不同时高度限位器应重新调整吊钩高度限位器由装在卷筒旁的多功能限位开关实现当吊钩升到一定高度而司机没有察觉时吊钩自动由高速转换为中速→低速运行到极限高度时切断上升回路电源吊钩只能下降下到一定高度而司机没有觉察时吊钩自动由高速挡转为中速→低速运行到极限位置时切断下降回路电源吊钩只能上升可防止起升绳在卷筒上乱绳而造成钢丝绳损坏强迫换挡开关只有在主令控制滞后时才起作用com6小车幅度限位小车牵引机构旁设有幅度限位开关小车接近极限幅度时小车自动转换低速挡运行到达极限幅度时切断相应方向回路小车停止只能向相反方向运行强迫换挡开关只有在主令控制滞后时才起作用com7力矩限制器为了保证塔机在工作时起重力矩不大于额定起重力矩本塔机设有力矩限制器当起重力矩达到额定值的80时变幅小车只能以低速向前运行当起重力矩达到额定值的90时CLK1开关动作操作台上的指示灯亮并给出蜂鸣报警当起重力矩超过额定力矩额定值并小于额定的110时CLK2开关动作除指示灯亮并给出蜂鸣警报外还停止起升卷扬的起升方向和变幅小车向外方向的动作这时可将小车向内运行以减少起重力矩com8起重量限制器起重量限制分低载高速重载中速限制每一挡都规定了该挡的最大起重量中低速挡的最大起重量为63高速挡的最大起重量为3com构工作在高速挡位起重量超过高速挡的最大起重量时开关CZK1动作该挡的上升回路断电这时可以操作手柄换到中低速挡当卷扬机构工作在中低速挡起重量达到最大起重量的90时开关CZK3动作操作台上指示灯亮并给出蜂鸣报警当卷扬机构工作在中低速挡起重量超过塔机的最大起重量并小于最大起重量的110时开关CZK2动作除指示灯亮并给出蜂鸣报警外还切断起升卷扬机构的上升回路吊钩只能下降com9本机装有障碍灯两个一个装在塔顶另一个装在臂架头部司机室备有取暖用电热器空调机开关各开关均在司机室控制箱扳上com10回转限位本塔机无中央集电环设有回转限位器正反都只能转15圈com11电笛作为塔机开车信号用电笛音响通知周围工作人员com12风速仪塔机顶部可设风速仪由电线接入司机室内风速指示仪表连接工作状态风速达到六级时指示仪报警应停止工作com意事项com1本机供电电源为三相四线制接地保护零线不得接塔身接地电阻不得大于4Ωcom2塔机臂长范围以外的5～10米内不应有高低压电线低压5米高压10米com3安装前应首先测量各部分对地绝缘电阻电机的绝缘电阻不能低于05M Ω导线对地绝缘电阻值不能低于1MΩ各保护元件见参数及调定值见表表各保护元件见参数及调定值符号以随机电气图为准元件名称调定值总空气开关QF1 脱扣额定电流 100A 油泵电动机空气开关 XC1 脱扣额定电流 15A 卷扬电机热继 KM1KM2 60A60A 回转电机热继电器 KM3KM4 10A 控制回路断路器 QF21F22 10A 照明及指示回路断路器 QF5 20A 变压器回路熔断器QF31QF32 10A 小车电机热继电器 KM5KM6 10A4固定独立使用时的安装调试及拆卸QTZ63塔式起重机的最大安装高度为15米距基础面最大安装重量6吨最大安装重量重心8米距基础面QTZ63塔式起重机的安装只需一台16吨汽车吊即可41安装前的准备工作com场布局和土质情况清理障碍物com筑物的布局决定路基的铺设位置按基础图见附图上所规定的技术要求进行地基设置42安装步骤图4-1图4-1塔机采用固定独立式工作时起升高度40米自下而上的组成为固定基础3节标准节Ι12节标准节Ⅱ下支座和上回转部分com节标准节Ι用16套M30X350高强螺栓连成一体螺栓的预紧com 然后吊装在固定基础上并用8套M30X350高强螺栓固定图4-2图4-2com上将液压系统装好在外套架上将外套架吊起套在连接好的标准节外面并使套架上的卡爪搁在标准节Ι的最下一个踏步上图4-3com上先将下支座回转支承上转台回转机构及司机室等装为一体图4-4 然后整体吊起用8套M30X350高强螺栓安装在塔身节上再用4个Φ50的销轴将外套架与下支座连接图4-5注意回转支承与下支座上转台的连接螺栓一定要拧紧螺栓的预紧力距为640N·M图4-4 图4-5com上拼装好平衡臂并将卷扬机构配电箱等安装在平衡臂上接好各部分电线然后将平衡臂吊起与司机室节用销轴固定图4-6ab图4-6a图4-6b平衡臂安装com上将塔顶撑杆与吊臂拉杆的第一节以及平衡臂拉杆用销轴连好后吊起用Φ60的销轴与司机室节相连安装塔顶撑杆时要注意塔顶的前后方向com25吨的平衡重宽430mm一块放入尾部宽1100mm的平衡重置于吊耳侧见图4-7图4-7com与起重臂拉杆的安装com1起重臂节和拉杆节的配置见图4-8 次序不得混乱图4-8com2按照图4-8组合吊臂长度用相应销轴把它们装配在一起臂架第一节和第二节连好后装上变幅小车并固定在吊臂根部把吊臂搁置在1米高左右的支架上使小车离地装上小车牵引机构所有销轴都装上葫芦销或开口销且开口销必须充分张开com3组合吊臂拉杆用销轴连接后搁置在吊臂上弦杆上的拉杆护架上com4检查吊臂上的回路是否完善并穿绕小车牵引钢丝绳先不穿绕起钢丝绳com5将吊臂总成平稳吊起将吊臂与司机室节用销轴连接吊装中必须保持吊臂水平以利安装com6吊臂连接完毕后继续提升吊臂使吊臂头部稍微抬起com7 连接臂架拉杆com8用一个两吨的手动环链起重葫芦牵引到撑架的横腹杆和平横臂上适当拉紧卸下两个撑架支撑拉杆继续拉紧环链并与汽车吊相互配合使撑架上的后拉杆与平横臂上的耳板用销轴连接好拆下手动葫芦检查各连接部位将吊臂缓慢放下使拉杆处于拉紧状态见图4-9com衡重根据所装臂架长度按规定安装不同重量的平衡重50米臂时平衡重8吨然后将平衡重用连接板连接com升钢丝绳将起升绳引经顶排绳轮后绕过起塔顶上的滑轮在绕过吊臂上的滑轮和起重量限制器的滑轮最后绕过小车滑轮和吊钩滑轮将绳端用套固定在臂端图4-10 com车退至臂架最根部与碰块顶牢转动小车上的紧绳卷筒把小车变幅绳尽力拉紧43 塔身标准节的接高方法及顺序com准节的主弦杆有两种规格在安装标准节时应按照标准节ⅠⅡ的顺序依次从上到下安装固定独立使用时从下到上标准节的组成为3节标准节Ⅰ12节标准节Ⅱ安装时严禁次序混乱com机臂旋转至引入塔身标准节的方向起重臂位于外套架上引入梁的正上方com缆长度大于总的爬升长度com先将4个引进滚轮固定在塔身标准节下部横腹杆的4个角上然后吊起并安装在外套架的引入梁框架上然后再吊起一个标准节调整小车的位置50米臂长时小车约在Y米幅度处Y点均在顶升试车时确定当小车吊起一个标准节是爬升套架上部的前后导行轮均不与塔身主角钢接触时吊钩所处的幅度分为Y值将油缸下绞点顶升梁两端销轴插入塔身上的踏步销孔内油缸全缩回状态图4-11 卸下支座与塔身连接的8套M30X350螺栓开动液压顶升系统使塔机上部重量重心在油缸顶升梁上实际操作时观爬察爬升架导轮与塔身主弦杆间的间隙当16个导轮均脱开时即为理想位置此时继续开动顶升液压系统使油缸活塞杆伸出约128米再稍缩油缸使爬升架下部卡爪支承在塔身踏步的上端面上然后拔去顶升梁两端销轴油缸全部缩回将顶升梁的端销轴重新插入塔身的上一个踏步上全部伸出油缸此时塔身上方正好能有装入一个标准节的空间用人力把引入梁框架上的标准节引至塔身正上方对准标准节连接牢固螺栓预紧com卸下引进轮缩回油缸将下支座与塔身连接牢靠注意缩油缸时卡板不能顶在踏步上即完成一节标准节的加节工作连续加节时重复上述步骤即可图4-11com节完毕应空载旋转臂架至不同的角度检查塔身各接头处高强度螺栓的拧紧问题哪一根塔身主弦杆位于平衡臂正下方时就把此弦从下到上的所有螺栓拧紧44调整各种安全装置com矩限制器的调整图4-12BWL-D5型力矩限位器也参照此方式调整图4-12A定码变幅调整B定幅变码调整调整时将X1X2X3短接com1 臂端点调整com11 50米臂长吊重2000kg调整图4-12中粗调螺杆和微调螺杆使小车在幅度265296米范围内碰动微动开关X1使小车只能以低速档向前运283米为臂长的最理想位置调整时小车以高速稳定速度前行com12 开回小车调整图中粗调螺杆和微调螺杆使小车在幅度31693514米范围内碰断微动开关X2发出报警信号中间最理想com13 开回车调整图中粗调螺杆和微调螺杆使小车在幅度3514386米范围内碰断微动开关X3发出报警信号并切断起升和小车前行回路电源使吊钩只能下降小车只能后行越接近小值越理想。

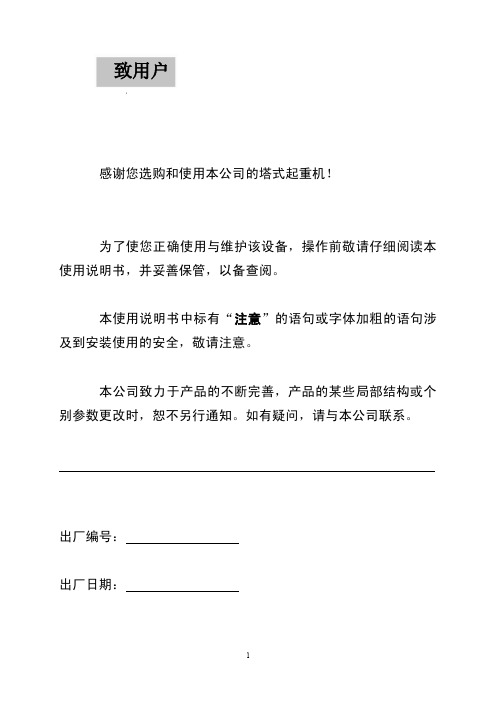

致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查阅。

本使用说明书中标有“注意”的语句或字体加粗的语句涉及到安装使用的安全，敬请注意。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

出厂编号：出厂日期：安全操作规程1、司机应具备的条件：（1）司机应年满18周岁，具初中以上文化程度；（2）不得患有色盲、听觉障碍等病症，视力不得低于1.0；（3）不得患有高血压、贫血、癫痫、突发性昏厥、美尼尔氏综合症等疾病及妨碍操作的生理缺陷等；（4）司机必须经省、市有关部门或其指定单位进行基础理论知识、操作技能、安全技术的培训，考核合格后，持证上岗，严禁无证独立操作。

2、作业前安全检查：（1）认真做好交接班工作，并填写好交接班记录，对上班运转中存在的问题，双方司机必须当面交待清楚，并经妥善处理后方可工作；（2）班前要认真检查基础底座有无异常及周围空间有无障碍物；（3）各部位螺丝有无松动现象；（4）合上下面总开关，检查一下整机有无漏电现象，雨后及雪天更应注意。

确认无问题后方可登机。

3、操作中的安全要求：（1）严禁酒后及有急性病患时上机作业；（2）先检查各机构控制开关是否在零位，再接通电源；（3）用空车试运转，检查以下几项有无异常：a.各工作机构；b.制动器；c.安全限位器；d.绳轮系统；（4）司机须与现场指挥人员配合好，得到信号后方可操作，并鸣铃示意；（5）操作中要集中精力，严禁超载、斜拉、斜吊，严禁用吊钩直接挂吊物，严禁用塔机吊运人员；（6）起吊重物时，不得猛起猛落，当吊离地面约50cm时停车，重点查看制动器是否正常，重物的捆绑是否合理，确认无误后方可操作；（7）根据吊物的重量正确选择变速挡位及工作速度，调速时应逐级增减，不得越级调速和急开急停；（8）工作中换向时，须待原方向运转转停止后，再变动方向，特别是操纵起重臂长，机构的惯性力矩大的设备更应注意；（9）塔机运转中司机应注意观察和细听各机构有无异常，有问题要及时排除，不得带病作业；（10）工作时如有大雨、雪等恶劣天气及风力超过说明书规定时，应停止作业；（11）塔机无任何安全防护装置或失灵后，司机有权拒绝操作，作业中任何安全装置报警时，应查明原因，不得随意将安全装置拆除，强行作业。

起重机使用说明书三篇篇一：QTZ31.5自升式塔式起重机使用说明书一、概述QTZ31.5塔式起重机是建设部长沙机械研究院和我厂共同设计的一种新型起重机械，本机为水平臂架、小车变幅、上回转自升式塔机。

独立式起升高度为30m，附着式分60m起升高度和80m起升高度两种型式。

60m起升高度需要两层附着，80m起升高度需要四层附着，附着高度可根据建筑楼层作适当调整。

本机广泛用于办公大楼、工业厂房、民用住宅以及其它高层建筑的安装施工。

本机最大工作臂长42m，最大起重力矩315kNm，最大额定起重量3t，作业范围大、工作效率高，运行安全平稳、可靠。

QTZ31.5塔机还设有各种安全保护装置，包括：起重力矩限制器、最大起重量限制器、起升高度限位器、回转限位器和变幅限位器等。

从而保证了塔机安全可靠的运行。

QTZ31.5塔式起重机参数先进、性能可靠、造型美观、适用范围广，是广大中小建筑施工企业理想的起重设备。

二、起重机技术性能2.1起重特性表2.3技术性能参数表总电机功率：23.9KW供电电压：380Ｖ±10％供电频率：50Hz三、起重机构造简述QTZ31.5自升塔式起重机由金属结构、机械传动、液压顶升、电气控制以及安全保护装置等组成。

3.1总体布置塔机底架紧固于专用的混凝土基础上，其上部与塔机的标准节连接。

塔身通过下支座与回转支承连接。

紧固在回转支承以上的部分为转动部分，包括回转上支座、回转框架、塔顶、平衡臂、起重臂、牵引小车与吊钩、平衡重、起升机构、回转机构、以及操作室等。

这些部件均可绕塔身轴心线在各自的水平面内做360°的全回转。

起升机构设在平衡臂后部。

回转机构布置在回转上支座的平衡臂一侧。

牵引小车和吊钩由位于起重臂内的牵引机构牵引，沿起重臂纵轴线做水平往复运动。

起重臂用静定双吊点拉杆与塔顶连接，平衡臂则用两根拉索与塔顶相连。

操纵室置于回转框架右侧，其前方是起重臂，后面是平衡臂。

作业时，操作人员在操纵室内始终可以看到吊钩和重物的运动状况。

目录CONTENTS1、概述(Preface) (2)2、起重机技术性能(Technical & Parameters Of The Tower Crane) (5)3、起重机构造简述(Structure Description Of The Tower Crane) (8)4、起重机的安装与拆卸（行走式）(Installation & Disassembly Of The TowerCrane---Mobile) ···············································································35.5、独立固定式起重机的安装与拆卸(Installation & Disassembly Of The FreestandingStationary Crane) (63)6、起重机附着工作状态的安装与拆卸(Installation & Disassembly OfThe Attachment Working State Tower Crane) (64)7、起重机内爬工作状态的安装与拆卸(Installation & Disassembly OfThe ...Working State Tower Crane) . (71)8、起重机的使用(Usage Of The Tower Crane) (88)9、起重机的维护保养(Maintenance Of The Tower Crane) (90)10、附表一Table One 附带部件图、塔式起重机用钢丝绳明细表(Attaching Pictures OfThe Ports and List Of Wire Rope Of The Tower Crane) (94)11、附表二Table Two 各部润滑表(Parts Lubrication) (95)12、附表三Table Three 轴承明细表(List Of The Bearing) (97)13、附表四Table Four 主要部件重量表(Weight Of The Mainly Parts) . (98)14、ＱＴＺ系列塔机卸塔注意事项(Precautions for QTZ125(TC5613A)Tower CraneDismantle) (101)15、附图Attached Drawing One 有底架压重固定式基础图（一）~(二)(Stationary towercrane with undercarriage ballast installed according to the procedures shown as fig.(1)~(2) (106)16、附图Attached Drawing Two 直接固定式基础图（一）~(三)installed the stationarytower crane directly according to the procedures shown as fig.(1)~(3) (109)17、附图Attached Drawing Five内爬前独立固定基础图 foundation for innerclimbing forward stationary (111)概述(Preface)QTZ125G(FS6016)塔式起重机是根据JG/T5037《塔式起重机分类》标准设计的新型建筑用塔式起重机。

第一章概述QTZ100（TC6013）塔式起重机（以下简称起重机）是济南建工机械有限公司根据国家标准，开发研制的新型建筑用起重机。

该机为水平臂架，小车变幅，上回转自升式多用途起重机。

其标准臂长为50米，加长臂长可达55米、60米，最大起重量为8吨，额定起重力矩为960千牛.米，最大起重力矩为1000千牛.米。

该机主要特点如下：1.1 上部采用液压顶升来实现增加或减少塔身标准节，使起重机能随着建筑物高度变化而升高或降低，同时起重机的起重能力不因起重机的升高而降低。

1.2 工作速度高，调速性能好，工作平稳，效率高。

起升机构采用带涡流制动器的电机，电磁离合器换档的三速变速箱，能实现重载低速，轻载高速，最高速度可达106.5m/min。

小车牵引机构的电机具有三种速度，通过高效率，体积小的行星减速机，使载重小车可分别以每分钟9米、30米、60米的三种速度工作。

回转机构设有液力偶合器，承载能力高，起制动平稳。

1.3 工作范围大，工作方式多，适用对象广。

通过更换和增减一些部件及辅助装置，起重机可获得独立固定、附着于建筑物爬升等两种工作方式，以满足不同的使用要求。

附着式的最大起升高度可达160米，附着式起重机可直接安装在建筑物上或建筑物附近旁的混凝土基础上。

独立固定式的最大起升高度为46.3米。

该起重机具有50米、55米、60米三种臂长组合，可满足不同工地的需要。

1.4 各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。

该起重机设有起升高度限位器，小车变幅限位器，力矩限制器，起重量限制器，回转限位器，小车断绳保护装置等安全装置。

1.5 司机室独立侧置，视野好，可带空调设备，给操作者创造了较好的工作环境（需要空调，请用户另订或自备）。

1.6 整机布置合理，外型美观。

1.7 吊臂采用刚性双拉杆支承，结构轻巧。

1.8 使用方便，维修简单。

1.9 用户应提供起重机电源开关Ie≥200A，并应装在起重机底部电源进线一侧距标准节3米的范围以内。
