光伏电站设计方案实例

光伏工程设计方案一、项目概况项目名称：XXX光伏电站项目地点：XXX省XXX市项目规模：总装机容量XXX兆瓦建设单位：XXX公司设计单位：XXX设计院施工单位：XXX建设集团二、项目背景随着全球对环境保护和可再生能源的重视，光伏发电作为清洁能源的重要组成部分，受到了广泛关注。

本项目选址在XXXX，充足的日照资源和适宜的地形条件，为光伏发电项目的建设提供了优越的条件。

项目的建设将大大提高当地清洁能源利用率，减少对传统能源的依赖，推动当地经济发展和环境保护。

三、项目设计原则1. 充分利用地形条件：在保证电站稳定运行的前提下，最大限度地充分利用地形条件，降低土地利用率，提高发电效率。

2. 确保环保与安全：在设计中充分考虑环保和安全因素，选用符合国家环保标准的组件材料和设备，保障电站运行安全。

3. 保障经济效益：在控制成本的前提下，最大化利用资源，提高光伏电站的发电效益和经济效益。

4. 保障项目可持续发展：在项目设计中充分考虑后期维护和运营，保障光伏发电项目的可持续发展。

四、项目设计内容1. 地形测量与选址：对项目选址地的地形进行测量，确定最佳选址并进行选址布局设计。

2. 光伏阵列设计：根据选址地的地形和日照条件，设计光伏组件阵列的布局和倾角，保证发电效率最大化。

3. 电站工程设计：包括逆变器、变压器、组串箱、等辅助电站工程的选型和设计。

4. 配套建筑设计：包括光伏厂房、办公楼、机房、仓库等配套建筑的设计。

5. 电网接入设计：与当地电网接入协调，根据电网规划要求设计电站接入方式和配套设施。

6. 光伏发电系统设备选型：包括光伏组件、逆变器、支架、电缆等设备的选型和设计。

7. 系统监控与运维设计：设计光伏电站的远程监控系统和运维体系，确保电站安全稳定运行。

五、项目设计方案1. 地形测量与选址：根据项目地的地形和地理条件，进行测量和选址工作。

在保证地形合理利用的前提下，根据地形和日照条件确定最佳选址。

2. 光伏阵列设计：根据选址地特点和日照条件，设计光伏阵列的布局和倾角。

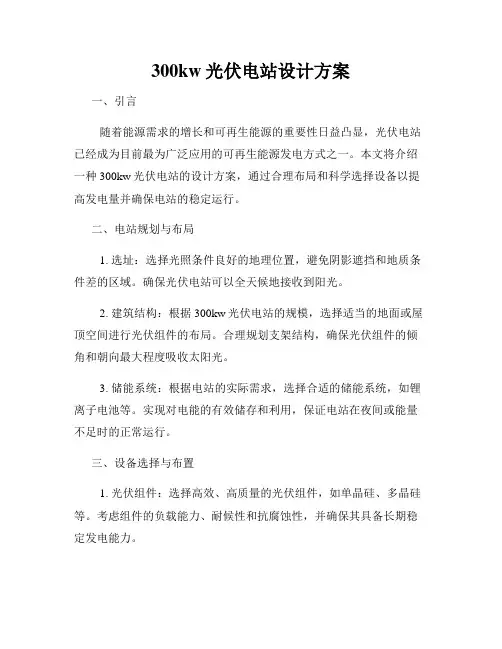

300kw光伏电站设计方案一、引言随着能源需求的增长和可再生能源的重要性日益凸显，光伏电站已经成为目前最为广泛应用的可再生能源发电方式之一。

本文将介绍一种300kw光伏电站的设计方案，通过合理布局和科学选择设备以提高发电量并确保电站的稳定运行。

二、电站规划与布局1. 选址：选择光照条件良好的地理位置，避免阴影遮挡和地质条件差的区域。

确保光伏电站可以全天候地接收到阳光。

2. 建筑结构：根据300kw光伏电站的规模，选择适当的地面或屋顶空间进行光伏组件的布局。

合理规划支架结构，确保光伏组件的倾角和朝向最大程度吸收太阳光。

3. 储能系统：根据电站的实际需求，选择合适的储能系统，如锂离子电池等。

实现对电能的有效储存和利用，保证电站在夜间或能量不足时的正常运行。

三、设备选择与布置1. 光伏组件：选择高效、高质量的光伏组件，如单晶硅、多晶硅等。

考虑组件的负载能力、耐候性和抗腐蚀性，并确保其具备长期稳定发电能力。

2. 逆变器：选用适当的逆变器，将光伏组件产生的直流电转换为交流电，并确保逆变器具备较高的转换效率和稳定性。

3. 支架系统：采用稳固的支架系统，确保光伏组件能够安全固定在地面或屋顶上，并具有一定的防风能力。

4. 配电系统：设计合理的配电系统，确保电站发电过程中的电能传输和分配过程的安全和稳定。

四、运维与维护1. 检测与监测：安装适当的监测系统，实时监测光伏组件的发电状况和效率，及时发现并解决可能存在的问题。

2. 清洁与维护：定期对光伏组件进行清洁，确保其表面没有灰尘或其他物质影响光伏发电效率。

另外，及时修复或更换可能存在的损坏部件，保证光伏电站的正常运行。

3. 安全管理：建立安全管理制度，确保工作人员与设备的安全。

做好设备的保护措施，并进行定期检查，确保设备的正常运行和使用寿命。

五、经济性与环保性评估1. 经济性评估：对光伏电站建设投资与收益进行综合考虑，确保设计方案在经济上可行。

考虑与传统发电方式的对比，包括燃料成本、运营成本等。

屋顶分布式光伏电站设计及施工方案三篇篇一：屋顶分布式光伏电站设计及施工方案1、项目概况一、项目选址本项目处于山东省聊城市，位于北纬35°47’~37°02’和东经115°16’~116°32‘之间。

地处黄河冲击平原，地势西南高、东北低。

平均坡降约1/7500，海拔高度27.5-49.0米。

属于温带季风气候区，具有显著的季节变化和季风气候特征，属半干旱大陆性气候。

年干燥度为1.7-1.9。

春季干旱多风，回暖迅速，光照充足，太阳辐射强；夏季高温多雨，雨热同季；秋季天高气爽，气温下降快，太阳辐射减弱。

年平均气温为13.1℃。

全年≥0℃积温4884—5001℃，全年≥10℃积温4404—4524℃，热量差异较小，无霜期平均为193—201天。

年平均降水量578.4毫米，最多年降水量为1004.7毫米，最少年降水量为187.2毫米。

全年降水近70%集中在夏季，秋季雨量多于春季，春季干旱发生频繁，冬季降水最少，只占全年的3%左右。

光资源比较充足，年平均日照时数为2567小时，年太阳总辐射为120.1—127.1千卡/cm^2，有效辐射为58.9—62.3千卡/cm^2。

属于太阳能资源三类可利用地区。

结合当地自然条件，根据公司要求的勘察单选定站址，并充分考虑了以下关键要素：1、有无遮光的障碍物（包括远期与近期的遮挡）2、大风、冬季的积雪、结冰、雷击等灾害本方案屋顶有效面积60m2，采用260Wp光伏组件24块组成，共计建设6.44KWp屋顶分布式光伏发电系统。

系统采用1台6KW光伏逆变器将直流电变为220V交流电，接入220V线路送入户业主原有室内进户配电箱，再经由220V线路与业主室内低压配电网进行连接，送入电网。

房屋周围无高大建筑物，在设计时未对此进行阴影分析。

2、配重结构设计根据最新的建筑结构荷载规范GB5009-20XX中，对于屋顶活荷载的要求，方阵基础采用C30混凝土现浇，预埋安装地角螺栓，前后排水泥基础中心间距0.5m。

光伏工程并网设计方案一、项目概况本项目是一座位于中国南部城市的光伏电站，并网装机容量为100兆瓦，占地面积约1000亩。

该光伏电站采用多晶硅光伏组件，采用集中式逆变器，并通过变电站与电网进行并网发电。

本项目旨在利用可再生能源，减少对传统化石燃料的依赖，减少温室气体排放，为当地提供清洁的电力资源。

二、工程设计1. 光伏组件选型根据该地区的气候条件，我们选择了适合高温高湿环境的多晶硅光伏组件。

组件的规格为156x156mm，功率在300-330W之间，具有良好的耐高温性能和抗PID效果。

2. 支架系统设计考虑到地形和日照条件，我们选用了钢结构支架系统，支撑光伏电池板的安装和固定。

支架系统具有优异的抗风能力和适应性，可以适应区域内不同地形和地貌环境。

3. 逆变器选型在逆变器方面，我们采用了集中式逆变器，对光伏组件发出的直流电进行转换，输出交流电入电网。

逆变器具有高效率和稳定的性能，能够有效提高光伏发电系统的整体效益。

4. 并网工程设计根据电网的容量和运行条件，我们设计了合适的并网方案。

通过变压器和电网进行光伏电站的并网，确保发电系统的安全性和可靠性。

5. 电站布局设计根据实际的场地情况，我们设计了合理的电站布局方案，保证了光伏组件的布设密度和光照条件，实现了电站的最大发电量。

6. 高压配电系统设计在变电站方面，我们设计了高压配电系统，确保光伏电站所发出的电能能够顺利地输送到电网中，同时通过高压配电系统实现对电站内部的多路并网。

三、管理与维护1. 系统监控与管理我们将安装并配置系统监控设备，包括光伏电站监控中心和远程监控系统。

通过这些监控装置，可以实时地监测光伏电站的发电情况、运行状态和设备运行情况。

2. 定期维护与检修光伏电站需要定期的维护和检修工作，以确保设备的正常运行和安全性能。

我们将建立健全的维护与检修计划，包括设备的保养、清洗和技术检修。

3. 安全防护措施为了确保工程的安全性和稳定性，我们将针对光伏电站的安全风险制定相应的安全防护措施，包括防雷、防汛、防火等。

屋顶分布式光伏电站设计及施工方案设计一、设计方案1.选址分析：在选择屋顶作为光伏电站的位置时，需要考虑以下几个方面：-组件安装的方向：确保组件能够面向太阳以获取最大的太阳辐射。

-屋顶结构的稳定性：确定屋顶能够承受光伏组件的重量，并避免对屋顶结构造成损害。

-遮挡物：确保屋顶上没有大型的遮挡物，如树木或其他建筑物。

2.光伏组件布局：在屋顶上安装光伏组件时，需要考虑以下几个因素：-组件的倾角和朝向：根据所在地的纬度确定组件的倾角，并使其朝向太阳，以获得最佳的光照条件。

-组件之间的间距：确保组件之间有足够的间隔，以避免相互之间的阴影，并提高整个电站的发电效率。

3.逆变器和电池储能系统的选择：逆变器是将直流电转换为交流电的关键设备，而电池储能系统能够存储白天产生的多余能量以供夜间使用。

在选择逆变器和电池储能系统时，需要考虑以下几个因素：-太阳能电池板的输出功率：适配逆变器和电池储能系统的额定功率。

-系统的可靠性和效率：选择可靠性高、效率较高的设备，以提高整个电站的性能。

4.控制和监测系统：为了实现对光伏电站的远程监控和控制，需要安装一套专门的控制和监测系统。

该系统可以监测电站的发电情况、能量产量和设备运行状态，并远程调整电站的工作模式，以提高整体的发电效率。

二、施工方案1.屋顶结构评估：在施工前需要对屋顶的结构进行评估，确保其能够承受光伏组件的重量。

如果屋顶不够稳定，可能需要进行加固或修复工作。

2.组件安装：将太阳能电池板安装在屋顶上，并确保每个组件的倾角和朝向符合设计要求。

安装过程中需要注意安全，使用合适的工具和设备，避免对组件造成损坏。

3.电气连接：将组件连接到逆变器和电池储能系统。

这包括安装电缆和连接器，并确保其安全可靠，避免电气故障和短路。

4.控制和监测系统安装：安装控制和监测系统，确保其正常工作。

这包括安装传感器、数据采集设备和远程控制设备，并配置相应的软件和网络连接。

5.系统调试和测试：在完成安装后，对整个光伏电站进行调试和测试。

10MW光伏电站设计方案光伏电站是一种利用太阳能光伏发电技术的发电设施，它将太阳能转化为电能，具有环保、可再生、低碳排放等优点。

为了实现10MW光伏电站的设计方案，我们需要考虑多个因素，包括选址、电池板类型、倾角和朝向、逆变器选择、储能系统和电网接入等。

首先，选址是10MW光伏电站设计的重要因素。

合适的选址可以确保太阳能的获取和系统运行的稳定性。

选址时需要考虑太阳辐射资源充足、地理条件适宜、土地使用政策支持等因素。

可以考虑选择平整、开阔、无遮挡物的地区建设光伏电站，可以避免阻挡太阳辐射和光能接收。

其次，电池板的选择对于光伏电站的发电效率和性能至关重要。

常见的电池板类型包括单晶硅、多晶硅和薄膜电池等，根据实际情况和预算可以选择适合的电池板类型。

单晶硅电池板具有高效率和较长的使用寿命，适用于大型光伏电站；多晶硅电池板具有较低的成本和较高的性价比，适用于中小型光伏电站；薄膜电池板具有较好的温度特性和抗阴影能力，适用于局部光照条件较差的地区。

光伏电站的倾角和朝向也是影响发电效率的重要因素。

根据所在地的纬度和经度情况，可以计算出最佳的倾角和朝向。

通常来说，南方的倾角可以选择与纬度相等，而朝向可以选择正南方向。

而北方的倾角和朝向则可以略有调整，以便更好地接收太阳能。

逆变器的选择也是光伏电站设计的关键环节。

逆变器可以将光伏电池的直流电转换为交流电，以供给电网使用。

逆变器的种类和规格应根据光伏电站的功率和使用条件进行合理选择，同时要考虑其安全性和可靠性。

可以选择具有高效率、低故障率和较长寿命的逆变器。

储能系统是一个可选的组件，能够存储太阳能发电后的多余电能。

储能系统可以解决太阳能发电的不稳定性问题，保证能源的平稳输出。

常见的储能方式包括锂离子电池储能系统和钠硫电池储能系统等，根据预算和技术经济性可以选择适合的储能方式。

最后，光伏电站的电网接入是设计中需要考虑的重要环节。

光伏电站可以将发电的多余电能并网销售，也可以通过电网进行能量的互通。

光伏电站设计方案实例光伏电站是利用太阳能发电的一种可再生能源电站，它通过将太阳能转换为电能，实现了清洁、环保的发电方式。

光伏电站的设计方案需要考虑多个因素，包括地理位置、光照条件、设备选择和布局等。

以下是一个光伏电站设计方案的实例，该电站位于中国南部的一个阳光资源较为丰富的地区。

1.地理位置：电站选址在一个开阔的平原地区，避免有大量阴影的地方，以确保光伏组件能够充分接收到阳光。

地理位置应具备便利的输电条件，以方便将发电的电能输送到市区。

2.光照条件：该地区的年均光照时间较长，阳光照射强度较高。

在选址时要选择较少被阴影覆盖、较平坦的地块，以确保光伏组件能够最大程度地吸收太阳能。

3.设备选择：光伏电站所需的主要设备包括光伏组件、逆变器、电池组和配电系统等。

在光伏组件的选择上，应优先考虑高效、耐久的产品，如单晶硅光伏组件。

逆变器应具备高转换效率和稳定性，能够将直流电转换为交流电并输出给电网。

电池组应能够存储多余的电能，以应对夜间或阴天等情况。

4.布局设计：光伏电站的布局设计应遵循最佳利用土地和光照条件的原则。

光伏组件可以采用固定倾斜安装或可调角度安装，以获取最佳的太阳能吸收效果。

每个光伏组件之间需要有一定的间距，以便维护和清洁。

5.电网连接：光伏电站应与电网连接，以便将发电的电能输送出去。

连接方式可以是并网式，即将发电的电能直接输入到电网中；也可以是离网式，即将发电的电能存储到电池组中，再根据需要使用或向电网供电。

6.安全措施：光伏电站的设计也需要考虑安全因素。

电站周边应设置安全栏杆和警示标志，以保护现场人员的安全。

电站内部应有防雷系统和地网接地系统，以防雷击和火灾风险。

7.运维管理：光伏电站的运维管理也是一个重要的方面。

应建立完善的运维管理体系，包括定期巡检、设备维护和故障处理等。

定期的清洁和设备检查可以保证光伏组件的正常运行和发电效率。

该光伏电站设计方案考虑了地理位置、光照条件、设备选择和布局等多个因素，以最大程度地提高电站的发电效率和利用率。

实用文案文案大全XX光伏系统有限公司项目实施方案项目地址：设计单位：联系电话：江苏常州XXX分布式光伏电站项目2016年6月目录一、工程概况 (3)二、项目意义及主要内容 (3)1.项目意义 (3)2.主要内容 (3)三、技术方案 (3)1.组件排布 (3)2.结构设计 (4)3.发电系统设计 (5)四、设备参数 (6)1.光伏组件 (6)2.并网逆变器 (6)五、物料清单 (6)六、系统效率和发电量 (7)1.太阳能光电系统效率 (7)2.发电量 (7)3.节能计算 (7)七、投资收益 (7)1.财政补贴 (8)2.并网 (8)3.投资分析 (8)一、工程概况项目名称：山东莱州32.13kW分布式并网光伏电站项目项目建设所在地位于山东莱州居民屋顶。

项目所属屋顶初估安装102片315W 多晶硅光伏组件。

此分布式并网光伏电站项目暂时按1个32.13kWp光伏系统，采用380V低压并网，项目所发电量全部卖入电网。

二、项目意义及主要内容1. 项目意义屋顶分布式太阳能发电站为分布式光伏发电的一种形式，在本文中简称分布式光伏电站。

分布式太阳能是利用闲置屋面和建筑内部电网实现太阳能并网发电，不占用建筑额外可利用空间和额外的土地资源，达到增加建筑美感；增强建筑本身节能效果；提供绿色电力，进一步达到了节能和减排的综合效果，并具有较好的经济收益。

2. 主要内容本光伏并网电站总安装功率为32.13kWp，系统由102块315W光伏组件，1台33kW并网逆变器,1台并网计量箱和电缆等配件组成。

光伏电站的交流侧在电网侧380V一点低压并网，电站发出电力全部送到电网。

三、技术方案1. 组件排布太阳能组件以最佳倾角安装在楼顶及地面区域（共102块）。

注：地面西侧组件探出围墙约50cm。

2. 结构设计光伏板采用不打孔、不生根的支架安装方案，首先将混凝土预制块搁置在屋面，然后安装支架及光伏板，该安装方案对屋面几乎无影响。

安装效果图如下：步骤一：布置混凝土预制块步骤二：安装支架步骤三：安装光伏板屋顶光伏方阵安装方案3. 发电系统设计本项目太阳能光伏发电系统由光伏组件、并网逆变器、配电箱、电表构成。

2MW光伏电站设计⽅案宁夏塞尚乳业2MW光伏电站设计⽅案宁夏银新能源光伏发电设备制造有限公司2012-5-15⼀、综合说明 (4)1、概述 (4)2、发电单元设计及发电量预测 (6)2.1楼顶安装 (6)2.2车间彩钢板安装 (6)2.3系统损耗计算 (8)2.4光伏发电量预测 (9)⼆、光伏电站设计： (10)1、光伏组件的选型及参数 (10)2、逆变器设计： (12)3、逆变器的选型 (13)4.防逆流设计 (15)三、太阳能电池阵列设计 (16)1并⽹光伏发电系统分层结构 (16)2.系统⽅案概述 (17)3.太阳能电池阵列⼦⽅阵设计 (17)4.电池组件串联数量计算 (18)5.太阳能电池组串单元的排列⽅式 (20)6.太阳能电池阵列⾏间距的计算 (20)7.逆变器室布置 (21)8.太阳能电池阵列汇流箱设计 (21)9.太阳能电池阵列设计 (22)10.光伏阵列⽀架设计 (22)四.电⽓ (22)1电⽓⼀次 (22)2电⽓⼆次 (22)⼀、综合说明1、概述宁夏是我国太阳能资源最丰富的地区之⼀，也是我国太阳能辐射的⾼能区之⼀（太阳辐射量年均在4950MJ/m2～6100MJ/m2之间，年均⽇照⼩时数在2250h-3100h之间），在开发利⽤太阳能⽅⾯有着得天独厚的优越条件⼀地势海拔⾼、阴⾬天⽓少、⽇照时间长、辐射强度⾼、⼤⽓透明度好。

区域内太阳辐射分布年际变化较稳定，因地域不同具有⼀定的差异，其特点是北部多于南部，尤以灵武、同⼼地区最⾼，可达6100MJ/m2，辐射量南北相差约1000MJ/m2。

灵武、同⼼附近是宁夏太阳辐射最丰富的地区。

2、发电单元设计及发电量预测本⼯程总装机容量为2MWp，采⽤分块发电、集中并⽹⽅案。

通过技术与经济综合⽐较，本⼯程电池组件选⽤235Wp晶硅电池组件，多晶硅电池组件数量共8520块。

本⼯程选⽤500kW并⽹逆变器，共计4台。

2MW并⽹电站采⽤屋顶固定安装运⾏⽅式和彩钢板两种安装⽅式。

屋顶光伏电站设计建设方案设计一、项目选址1、屋顶结构和承载能力在选择屋顶作为光伏电站的安装地点时，首先要考虑屋顶的结构和承载能力。

屋顶应具有足够的强度和稳定性，能够承受光伏组件、支架、逆变器等设备的重量。

对于老旧建筑，需要进行结构评估和加固，以确保安全。

2、朝向和倾角屋顶的朝向和倾角对光伏电站的发电效率有很大影响。

理想情况下，屋顶应朝南，倾角应与当地的纬度相近，以获得最大的太阳辐射量。

但在实际情况中，屋顶的朝向和倾角可能受到建筑布局和限制，此时需要通过技术手段进行优化，如采用不同角度的支架或跟踪系统。

3、遮挡情况要确保屋顶周围没有高大的建筑物、树木或其他障碍物遮挡阳光，以免影响光伏组件的发电效率。

在选址时，需要进行详细的现场勘察，测量遮挡物的高度和距离，计算阴影对光伏组件的影响。

4、屋顶面积根据用户的用电需求和光伏系统的功率密度，确定所需的屋顶面积。

一般来说，每千瓦的光伏系统需要约 10 平方米的屋顶面积。

同时，要考虑屋顶的可利用面积，包括通风口、烟囱、水箱等设施所占的空间。

二、系统组成1、光伏组件光伏组件是屋顶光伏电站的核心部件，其性能和质量直接影响发电效率和系统寿命。

目前市场上常见的光伏组件有单晶硅、多晶硅和薄膜等类型。

单晶硅组件效率高，但价格相对较高；多晶硅组件性价比适中；薄膜组件适用于弱光环境和特殊形状的屋顶，但效率较低。

在选择光伏组件时，要综合考虑效率、价格、质量和可靠性等因素。

2、逆变器逆变器将光伏组件产生的直流电转换为交流电，供用户使用或并入电网。

逆变器的性能和稳定性对系统的运行效率和可靠性至关重要。

常见的逆变器类型有集中式逆变器、组串式逆变器和微型逆变器。

集中式逆变器适用于大型电站，组串式逆变器适用于中小规模电站，微型逆变器则适用于分布式电站和对效率要求较高的场合。

3、支架系统支架系统用于支撑和固定光伏组件，确保其在不同的气候条件下保持稳定。

支架的材质有铝合金、不锈钢和镀锌钢等，其形式有固定式、跟踪式和可调式等。
