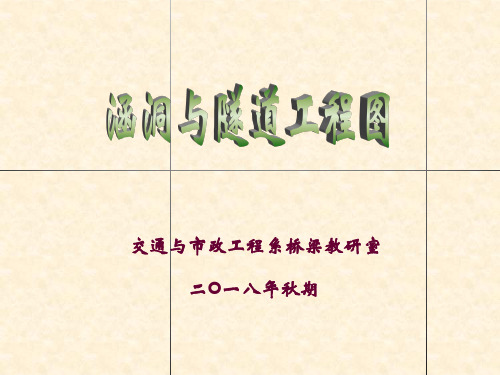

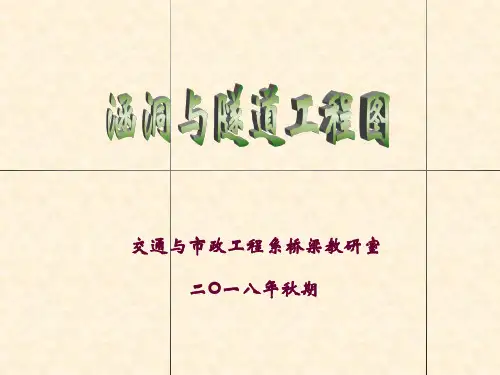

市政工程识图与构造 第十章 隧道与涵洞工程图
5.涵洞洞高尺寸是多少？涵洞净跨是多少？ 洞高220cm；净跨200cm。 6.洞身设计流水坡度为多少？ 1% 7.涵台基础尺寸是多少（长、宽、高）？涵台基础采用什么材料？ 涵台基础尺寸（1120、100、80）；涵台基础采用M7.5浆砌块石 。 8.铺底的尺寸是多少（长、宽、高）？ 1120、160、25. 9. 路基的宽度是多少？涵洞的总长度是多少？ 路基宽度是8m；涵洞的总长度：1760=2*（20+300+1120/2） 。
3.石拱涵
请读图找答案：
1.洞口属于哪种形式？尺寸? 2.路基的宽度是多少？涵洞的总长度是多少? 3.此拱涵的沉降缝是如何设置的？ 4.拱涵的矢跨比是多少？ （净矢高S与净跨径L之比，右图） 5.涵洞洞身是由哪几部分组成的？ 6.防水层的厚度和使用的材料？
7.涵洞洞身处基础的尺寸（长、宽、高）？（不考虑洞身 长度内的沉降缝） 8.涵洞洞身处铺底的尺寸（长、宽、高）？（不考虑洞身 长度内的沉降缝）
6.防水层的厚度和使用的材料？ 防水层的厚度是15cm，使用的材料是粘土胶泥。 7.涵洞洞身处基础的尺寸（长、宽、高）？（不考虑洞身长度 内的沉降缝） 基础的尺寸：B、a3、60。 8.涵洞洞身处铺底的尺寸（长、宽、高）？（不考虑洞身长度 内的沉降缝） 铺底的尺寸： B、L0-30、20。
拱涵整体形状
（4）箱涵： 组成：钢筋混凝土涵身、基础、变形缝。 箱涵作为整体闭合式钢筋混凝土框架结构，具有良好的整体性 和抗震性，在软土地基及高等级公路上应用广泛。
涵身：由钢筋混凝土构成，洞口断面一般为长方形或正 方形。箱涵常用的跨径有200cm、250cm、300cm、400cm、 450cm等，壁厚一般为22～35cm。 基础 ：箱涵基础一般为双层结构。上层为混凝土结构，
涵洞基础知识
9.2 涵洞施工
混凝土基础
9.2 涵洞施工
夯实机
9.2 涵洞施工
单孔有圬工基础管涵施工工序
(2) 单孔无圬工基础管涵
9.2 涵洞施工
施工程序
① 挖基与备料与单孔有圬工基础管涵相同。 ② 在捣固夯实的天然土表层或矿砂垫层上，修筑截面为 圆弧状的管座，其深度等于管壁的厚度。 ③ 在圆弧管座上铺设垫层的防水层，然后安装管节， 管节间接缝宜留lcm宽。 ④ 在管节的下侧再用天然土或砂砾垫层材料作培填料， 并捣实至设计高程(如图所示)，再将防水层向上包裹 管节，防水层外再铺设粘质土，并保证其与管节密贴。 在严寒地区这部分特别填土必须填筑不冻胀土料。 ⑤ 修筑管涵出人口端墙、翼墙及两端涵底和进行整修工作。
（1）斜交斜做（图a)]：涵洞洞身端部与路线平行，此种做法称斜
交斜做、此法用工较多，但外形美观且适应水流，较常采用。 （2）斜交正做（图b）：涵洞洞口与涵洞纵轴线垂直，即与正交时 完全相同。此做法构浩简单。
（a）斜交斜做
(b) 斜交正做
9.2 涵洞施工
物资准备 技术准备
现场核对、施工详 图、施工放样
9.3 涵洞附属工程
设置部位
①各式钢筋混凝土涵洞(不包括圆管涵)的洞身及端墙在基础 以上被土掩埋的部分，须涂以热沥青两道每道厚1～1.5mm， 不另抹砂浆。 ②混凝土及石砌涵洞的洞身、端墙和翼墙的被土掩埋部分，只 需将圬工表面凿平，无凹入存水部分，可不设防水层。但北方 严寒地区的混凝土结构仍需设防水层。 ③钢筋混凝土盖板明涵的盖板部分表面可先涂抹热沥青两次， 再于其上设2cm厚的防水水泥砂浆或4～6cm厚的防水混凝土。 其上可按照设计铺设路面。
安装要求
9.2 涵洞施工
支立牢固、拆卸方便、纵向连接稳定、 拱架外弧平顺

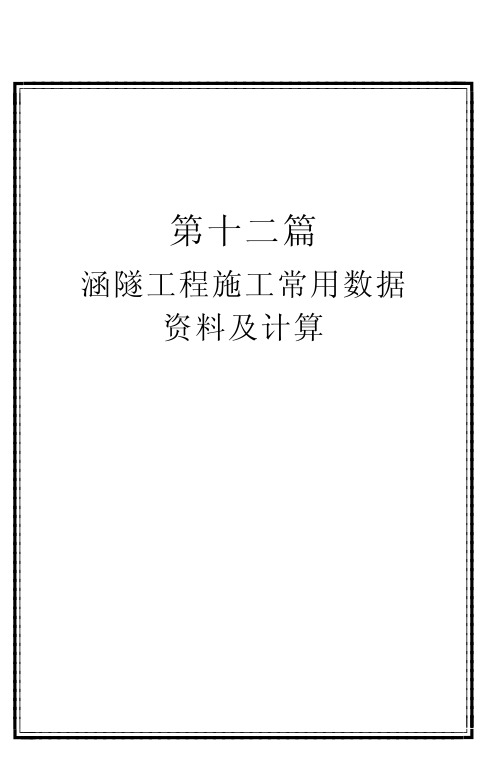

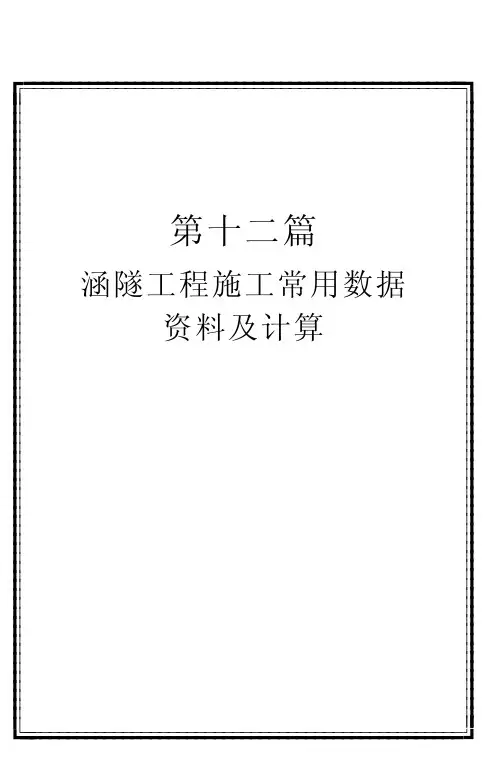

涵隧工程常用数据
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! "
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !"
土的可松性系数参考数值
体积增加百分比 可松性系数
* + $, $’ + %’ %’ + !" %/ + ’. !" + ." ’. + ."
$+! %+. ’+, / + %" $" + !" %* + !"
普通土 硬 软 土 石
次坚石 坚 石
注： 组织破坏， 体积增加的性能。 $ - 土的可松性是指土经过挖掘后， 表中： 最后体积增加百分比 0 （ "% & "$） " $ 1 $"" 2 ； 最后体积增加百分比 0 （ "! & "$） 3 " $ 1 $"" 2 ； 最初可松性系数 ! ( 0 " % 3 " $ ； 最后可松性系数 ! ( 0 " )! 3 " $ ； 式中 — —开挖前土的自然体积； "$— — —开挖后土的松散体积； "%— — —土挖掘后再填方压实后的体积。 "!— （机械） 的重要参数； % - 土方工程中， ! ( 是计算装运车辆及挖土设备 ! )( 是计算填方所需挖土工程量的重 要参数。
道路工程识图(涵洞)课件
涵洞施工图的识图
01
总结词
掌握施工图的绘制要求和规范
总结词
了解施工图中表示的施工顺序和组 织方案
03
02
总结词
理解施工图中各部分结构的施工方 法和工艺
总结词
熟悉施工图中标注的各项内容如 施工材料、设备等
04
04 涵洞图纸识图技巧与注意事项
图纸识图的技巧
明确图纸比例
1.A 了解图纸上的比例尺，以便将图纸上的尺寸转 换为实际尺寸。
启示
在实际工程中，涵洞图纸的识图是至关重要的，需要认真对待每一个细节，确保 施工的准确性和安全性。同时，加强学习和实践，不断提高自己的专业素养和技 能水平，也是成为一名合格的道路工程师必备的素质。
1.谢谢聆 听
道路工程识图(涵洞) 课件
目录
• 涵洞概述 • 涵洞图纸识别基础 • 涵洞图纸识图实践 • 涵洞图纸识图技巧与注意事项 • 案例分析
01
涵洞概述
涵洞的定义与作用
涵洞的定义
涵洞是一种用于排水、灌溉、通 航或满足其他需求的构筑物，通 常设置在河流、沟渠等水体上。
涵洞的作用
涵洞的主要作用是让水流通过， 同时保护道路、农田等免受水流 的冲刷和侵蚀。
涵洞的类型与结构
涵洞的类型
根据使用功能和结构形式，涵洞可分 为管涵、箱涵、盖板涵、拱涵等多种 类型。
涵洞的结构
不同类型的涵洞具有不同的结构特点 ，如管涵由混凝土管组成，盖板涵由 盖板、侧墙和基础等组成。
涵洞的设计与施工流程
01
涵洞设计
涵洞设计包括确定设计流量、选择合适的断面形式和尺 寸、确定基础处理方案等步骤。
案例分析
实际工程中的涵洞图纸识图案例
案例一
第二章涵洞工程图基本知识PPT课件
与纵剖面图对应， 画出路肩边缘线及 示坡线。涵洞中心 桩号、涵台台身宽 、台身基础宽、Ⅱ 一Ⅱ断面图等有表 示。
洞口正面图，洞高 和净跨径、缘石、 盖板、八字翼墙、 基础等的相对位置 和侧面形状。图中 地面线以下不可见 轮廓线用虚线画出 。
第四节 石拱涵施工图识读
石拱涵总体布置情况。
• 石拱涵由主拱圈、涵台、台墙基础、洞口侧墙及八字 冀墙等组成。在投影图选择时．常用纵剖面图、平面 图、洞口正面图、洞身断面图等来表示其构造。
单孔跨径Lb＜5m，多孔跨径总长Ld＜8m，圆管涵和箱涵不论管径或跨径大小、孔数多少，均称为涵洞。 涵洞工程图还包括钢筋布置图、翼墙断面图等。 洞身是涵洞的主要部分，截面形式有圆形、拱形和矩形三大类。 按孔数可分为单孔、双孔和多孔； 端墙式圆管涵的表示法： 水平剖面图一般沿基础顶面剖切，横剖面图则垂直于纵向剖切。 第二章 涵洞工程图基本知识 有时平面图和立面图以半剖形式表达。 石拱涵由主拱圈、涵台、台墙基础、洞口侧墙及八字冀墙等组成。 （3）1/2侧面图和1/2横剖面图 （3）立面图和洞身剖面图 洞口包括端墙、翼墙（或护坡）、截水墙和缘石等部分。 按构造型式可分为圆管涵、盖板涵、拱涵、箱涵等； 石拱涵由主拱圈、涵台、台墙基础、洞口侧墙及八字冀墙等组成。 洞身是涵洞的主要部分，截面形式有圆形、拱形和矩形三大类。 接有无覆土可分为明涵和暗涵； 涵洞中心桩号、涵台台身宽、台身基础宽、Ⅱ一Ⅱ断面图等有表示。 按建筑材料可分为砖涵、石涵、混凝土涵、钢筋混凝土涵、木涵、陶瓷管涵、缸瓦管涵等； 钢筋混凝土盖板涵的表示法： 按建筑材料可分为砖涵、石涵、混凝土涵、钢筋混凝土涵、木涵、陶瓷管涵、缸瓦管涵等；
第二章 涵洞工程图基本知识
第一节 涵洞工程图基本知识
涵洞是宣泄小量流水的工程构造物，与 单桥孔梁跨的径区Lb别＜？5m，多孔跨径总长Ld＜8m，圆管涵 和箱涵不论管径或跨跨径径的大大小小、孔数多少，均称为涵

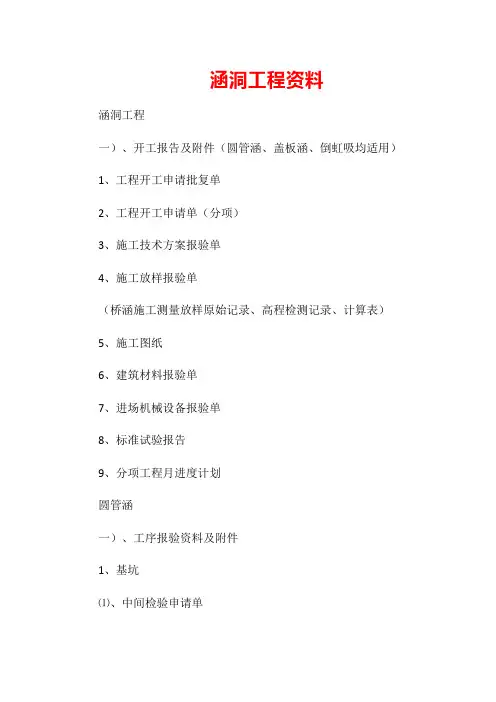

涵洞工程资料
涵洞工程资料涵洞工程一）、开工报告及附件（圆管涵、盖板涵、倒虹吸均适用）1、工程开工申请批复单2、工程开工申请单（分项）3、施工技术方案报验单4、施工放样报验单（桥涵施工测量放样原始记录、高程检测记录、计算表）5、施工图纸6、建筑材料报验单7、进场机械设备报验单8、标准试验报告9、分项工程月进度计划圆管涵一）、工序报验资料及附件1、基坑⑴、中间检验申请单⑵、检验申请批复单⑶、桥涵基坑现场质量检验报告单检验表⑷、基坑检查原始记录⑸、地基承载力检验报告（触探仪法）⑹、桥涵施工测量放样原始记录⑺、高程检测记录、计算表2、管座及涵管安装⑴、中间检验申请单⑵、检验申请批复单⑶、管座及涵管安装现场质量检验报告单⑷、混凝土施工原始记录⑸、混凝土抗压强度试验报告3、涵管制作⑴、中间检验申请单⑵、检验申请批复单⑶、涵管制作现场质量检验报告单⑷、混凝土施工原始记录⑸、混凝土抗压强度试验报告4、一字墙和八字墙⑴、中间检验申请单⑵、检验申请批复单⑶、一字墙和八字墙现场质量检验报告单⑷、桥（涵）施工测量检测原始记录⑸、高程检测记录、计算表⑹、混凝土施工原始记录⑺、混凝土抗压强度试验报告5、涵洞总体⑴、中间检验申请单⑵、检验申请批复单⑶、涵洞总体现场质量检验报告单⑷、圆管涵洞施工原始记录（施工控制）⑸、钢筋混凝土圆管涵质量检查记录⑹、桥（涵）施工测量检测原始记录⑺、高程检测记录、计算表盖板涵一）、工序报验资料及附件1、涵台1)、基坑⑴、中间检验申请单⑵、检验申请批复单⑶、桥涵基坑现场质量检验报告单检验表⑷、桥涵施工测量放样原始记录⑸、基坑检查原始记录⑹、地基承载力检验报告（触探仪法）⑺、高程检测记录、计算表2）、涵台⑴、中间检验申请单⑵、检验申请批复单⑶、涵台现场质量检验报告单检验表96⑷、高程检测记录、计算表⑸、混凝土施工原始记录⑹、混凝土抗压强度试验报告2、盖板制作⑴、中间检验申请单⑵、检验申请批复单⑶、盖板制作现场质量检验报告单⑷、混凝土施工原始记录⑸、混凝土抗压强度试验报告3、盖板安装⑴、中间检验申请单⑵、检验申请批复单⑶、盖板安装现场质量检验报告单4、一字墙和八字墙⑴、中间检验申请单⑵、检验申请批复单⑶、一字墙和八字墙现场质量检验报告单⑷、桥（涵）施工测量检测原始记录⑸、高程检测记录、计算表⑹、混凝土施工原始记录⑺、混凝土抗压强度试验报告5、涵背回填⑴、中间检验申请单⑵、检验申请批复单⑶、涵背回填现场质量检验报告单⑷、压实度（灌砂法）检查记录表６、涵洞总体⑴、中间检验申请单A10⑵、检验申请批复单B-05⑶、涵洞总体现场质量检验报告单⑷、盖板涵施工原始记录⑸、盖板涵、箱涵质量检查记录（施工控制）⑹、桥（涵）施工测量检测原始记录⑺、高程检测记录、计算表。

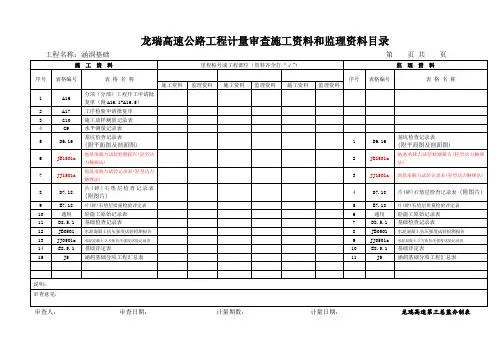

涵洞(通道)资料目录
龙瑞高速公路工程计量审查施工资料和监理资料目录
审查人：审查日期：计量期数：计量日期：龙瑞高速第三总监办制表
龙瑞高速公路工程计量审查施工资料和监理资料目录
审查人：审查日期：计量期数：计量日期：龙瑞高速第三总监办制表龙瑞高速公路工程计量审查施工资料和监理资料目录
审查人：审查日期：计量期数：计量日期：龙瑞高速第三总监办制表龙瑞高速公路工程计量审查施工资料和监理资料目录
审查人：审查日期：计量期数：计量日期：龙瑞高速第三总监办制表龙瑞高速公路工程计量审查施工资料和监理资料目录
审查人：审查日期：计量期数：计量日期：龙瑞高速第三总监办制表龙瑞高速公路工程计量审查施工资料和监理资料目录
审查人：审查日期：计量期数：计量日期：龙瑞高速第三总监办制表龙瑞高速公路工程计量审查施工资料和监理资料目录
审查人：审查日期：计量期数：计量日期：龙瑞高速第三总监办制表。
涵洞资料完整
省道203线德化环城路东段道路工程监表5 检验申请批复单承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:构造物基坑现场质量检验报告单检验表4承包单位：龙岩市恒达工程有限公司合同号：监理单位：厦门港湾咨询监理有限公司编号：水准测量原始记录表施工单位：龙岩市恒达工程有限公司合同号：天气：监理单位：厦门港湾咨询监理有限公司编号：日期：年月曰测量: 监理: 日期:承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:钢筋加工及安装现场质量检验报告单检验表31承包单位：龙岩市恒达工程有限公司合同号：监理单位：厦门港湾咨询监理有限公司编号:质检工程师：日期:监理意见：专业监理工程师：日期:承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:模板安装现场质量检验报告单检验表33承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:承包技术负责人: 日期:水准测量原始记录表施工单位：龙岩市恒达工程有限公司监理单位：厦门港湾咨询监理有限公司合同号：天气：编号：日期：年月曰测量: 监理: 日期:省道203线德化环城路东段道路工程监表5 检验申请批复单承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:混凝土基础现场质量检验报告单检验表34 承包单位：龙岩市恒达工程有限公司合同号:水准测量原始记录表施工单位：龙岩市恒达工程有限公司监理单位：厦门港湾咨询监理有限公司合同号：天气：编号：日期：年月曰测量: 监理: 日期:省道203线德化环城路东段道路工程混凝土施工原始记录承包单位：龙岩市恒达工程有限公司工程名称：合同号: 监理单位：厦门港湾咨询监理有限公司起止桩号：编号现场施工负责人: 质检员: 现场监理:省道203线德化环城路东段道路工程监表5检验申请批复单承包单位：龙岩市恒达工程有限公司合同号:模板安装现场质量检验报告单检验表33承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:水准测量原始记录表施工单位：龙岩市恒达工程有限公司监理单位：厦门港湾咨询监理有限公司合同号：天气：编号：日期：年月曰测量: 监理: 日期省道203线德化环城路东段道路工程监表5 检验申请批复单承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:涵台现场质量检验报告单检验表7 承包单位：龙岩市恒达工程有限公司合同号:水准测量原始记录表施工单位：龙岩市恒达工程有限公司监理单位：厦门港湾咨询监理有限公司合同号：天气：编号：日期：年月曰测量: 监理: 日期:省道203线德化环城路东段道路工程混凝土施工原始记录承包单位：龙岩市恒达工程有限公司工程名称：合同号: 监理单位：厦门港湾咨询监理有限公司起止桩号：编号现场施工负责人: 质检员: 现场监理:省道203线德化环城路东段道路工程监表5 检验申请批复单承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:模板安装现场质量检验报告单检验表33承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:承包技术负责人: 日期:水准测量原始记录表施工单位：龙岩市恒达工程有限公司监理单位：厦门港湾咨询监理有限公司合同号：天气：编号：日期：年月曰测量: 监理: 日期:承包单位：龙岩市恒达工程有限公司合同号:省道203线德化环城路东段道路工程钢筋加工及安装现场质量检验报告单检验表31 承包单位：龙岩市恒达工程有限公司合同号：质检工程师：日期:监理意见：专业监理工程师：日期:承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:省道203线德化环城路东段道路工程盖板制作现场质量检验报告单检验表8 承包单位：龙岩市恒达工程有限公司合同号：日期:省道203线德化环城路东段道路工程混凝土施工原始记录承包单位：龙岩市恒达工程有限公司工程名称：合同号: 监理单位：厦门港湾咨询监理有限公司起止桩号：编号省道203线德化环城路东段道路工程监表5 检验申请批复单承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:一字墙和八字墙现场质量检验报告单检验表10 承包单位：龙岩市恒达工程有限公司合同号：水准测量原始记录表施工单位：龙岩市恒达工程有限公司监理单位：厦门港湾咨询监理有限公司合同号：天气：编号：日期：年月曰测量: 监理: 日期承包单位：龙岩市恒达工程有限公司 施原表007砌体工程施工原始记录表监理单位：厦门港湾咨询监理有限公司编号:现场负责人:质检员:年试验员:监理:月日第 页合同号:省道203线德化环城路东段道路工程监表5 检验申请批复单承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:台背填土现场质量检验报告单检验表51 承包单位：龙岩市恒达工程有限公司合同号：监理单位：厦门港湾咨询监理有限公司编号：省道203线德化环城路东段道路工程桥、涵台背回填施工原始记录施表-03承包单位：龙岩市恒达工程有限公司工程名称：涵洞工程合同号：施工日期：起止桩号：K0+000~K2+148 编号：第页共页省道203线德化环城路东段道路工程监表5 检验申请批复单承包单位：龙岩市恒达工程有限公司合同号: 监理单位：厦门港湾咨询监理有限公司编号:涵洞总体现场质量检验报告单检验表6 承包单位：龙岩市恒达工程有限公司合同号：水准测量原始记录表施工单位：龙岩市恒达工程有限公司合同号：天气：监理单位：厦门港湾咨询监理有限公司编号：日期：年月日测量: 监理: 日期:填石路堤压实度检测报告。
《涵洞的种类介绍》课件
04
涵洞设计的基本原则与注意事 项
基本原则
功能性原则
涵洞应满足其设计流量、水头 和防洪等要求，确保水流畅通
。
经济性原则
在满足功能要求的前提下，尽 量降低工程造价和运行成本。
安全性原则
确保涵洞结构安全，防止因洪 水、地震等自然灾害造成破坏 。
环保性原则
涵洞设计应考虑环境保护，减 少对周边生态环境的干扰和破
《涵洞的种类介绍》ppt课件
目 录
• 涵洞的定义与作用 • 涵洞的种类 • 各类涵洞的特点与适用范围 • 涵洞设计的基本原则与注意事项
01
涵洞的定义与作用
涵洞的定义
涵洞：指在公路或铁路路基下面建造的排水的构造物，通常用于排水和防止洪水冲 刷。
涵洞主要由洞身、洞口和基础三部分组成。
涵洞的建筑材料可以是混凝土、石头、砖或其他材料。
感谢观看
坏。
注意事项
地质勘察
在涵洞设计前，应对地质进行详细勘察，了 解地质条件对涵洞稳定性的影响。
施工方法
根据地质、地形等条件，选择合适的施工方 法，确保施工安全和质量。
洪水考。
维护管理
涵洞投入使用后，应定期进行维护和检查， 确保正常运行和使用寿命。
THANKS
涵洞的作用
01
02
03
04
排水
涵洞的主要作用是排水，将路 面上积聚的雨水或其他积水排
走，保持路面干燥。
防止洪水冲刷
涵洞可以有效地防止洪水冲刷 路基，保护公路和铁路的安全
。
维护交通安全
在雨季或洪水期间，涵洞可以 有效地减少路面的积水，降低
交通事故的发生率。
美化环境
在城市或乡村中，涵洞可以作 为一种景观元素，美化环境，
涵洞资料

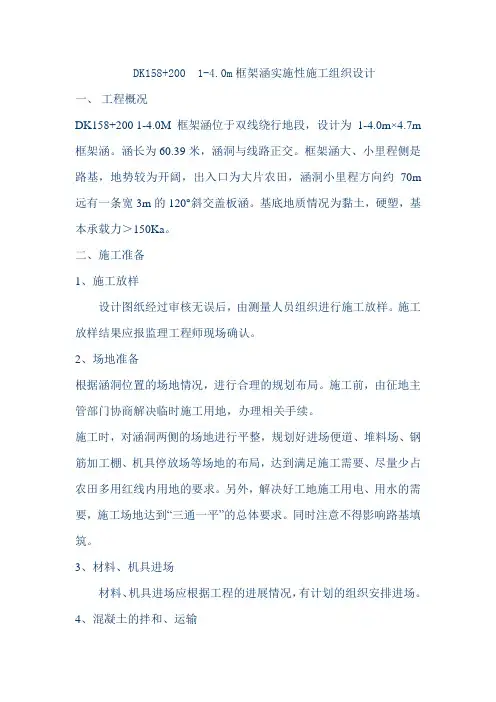

DK158+200 1-4.0m框架涵实施性施工组织设计一、工程概况DK158+200 1-4.0M框架涵位于双线绕行地段，设计为1-4.0m×4.7m 框架涵。
涵长为60.39米，涵洞与线路正交。
框架涵大、小里程侧是路基，地势较为开阔，出入口为大片农田，涵洞小里程方向约70m 远有一条宽3m的120°斜交盖板涵。
基底地质情况为黏土，硬塑，基本承载力＞150Ka。
二、施工准备1、施工放样设计图纸经过审核无误后，由测量人员组织进行施工放样。
施工放样结果应报监理工程师现场确认。
2、场地准备根据涵洞位置的场地情况，进行合理的规划布局。
施工前，由征地主管部门协商解决临时施工用地，办理相关手续。
施工时，对涵洞两侧的场地进行平整，规划好进场便道、堆料场、钢筋加工棚、机具停放场等场地的布局，达到满足施工需要、尽量少占农田多用红线内用地的要求。
另外，解决好工地施工用电、用水的需要，施工场地达到“三通一平”的总体要求。
同时注意不得影响路基填筑。
3、材料、机具进场材料、机具进场应根据工程的进展情况，有计划的组织安排进场。
4、混凝土的拌和、运输在现场设置一台350型强制式搅拌机，现场生产、供应混凝土，由汽车吊运输，直线运输距离约10m。
三、主要施工顺序和施工方法涵洞施工顺序：先正线后两侧，先主体后附属，先主体框架后出入口。
（一）主体工程施工１、基础（1）基坑开挖主体涵身基坑与出入口基坑开挖可分步进行，基坑开挖采用机械开挖，人工清理。
机械开挖时，基底预留0.2米的开挖高度，人工进行清理，防止超挖。
基础开挖到位后由实验室检测地基承载力是否达到设计要求，达不到设计要求则要请建设、设计、监理单位现场进行地基处理。
此外，基坑四周应根据地质情况进行合理的放坡（坡度一般为1：1），防止坍塌，需要进行加强防护的可现场进行技术交底。
基坑内还应挖好排水沟、集水井等施工临时设施。
若基坑内有积水，在基础混凝土施工前应及时安排抽水，保持基底干燥。
涵洞的类型、计算、施工DOC
涵洞第一节涵洞类型及构造涵洞是为宣泄地面水流而设置的横穿路基的排水构造物，由洞身和洞口建筑两部分组成，如图5—l。
图5—l 涵洞的组成a)洞口b)洞身一．涵洞的分类（一）按建筑材料分1．石涵2．混凝土涵3．钢筋混凝土涵（二）按构造型式分1．圆管涵2．板涵3．拱涵4．箱涵（三）按洞顶填土的情况分明涵是指洞顶不填土或填土小于50cm的涵洞，适用于低路堤、浅沟渠；暗涵是指洞顶填土大于50厘米的涵洞，适用于高路堤、深沟渠。
（四）按水力性能分1．无压力式涵洞入口处水深小于洞口高度，有自由水面。
2．半压力式涵洞入口处水深大于洞口高度，水流仅在进水口处充满洞口，其它部分均具有自由水面。
3．压力式涵洞入口处水深大于洞口高度，在涵洞全长的范围内都充满水流，无自由水面。
4．倒虹吸管涵二、涵洞的构造（一）洞身构造1．圆管涵1)管身是管涵的主体部分，多采用钢筋混凝土预制安装，圆管涵洞身由分段的圆管节和支撑管节的基础垫层组成，见图5-2。
图5-2 圆管涵洞身①混凝土或浆砌片石基础如（图5-4a），一般用于土质较软弱的地基上。
②垫层基础在砂砾、卵石、碎石及密实均匀的粘土或砂土地基上，可做垫层基础，如图5—2。
③混凝土平整层在岩石地基上，可不作基础，在圆管下铺一层混凝土，其厚度一般为5cm，如图5-4 b)图5—4 圆管涵基础(尺寸单位：cm)a)软弱地基；b)混凝土平整面3）接缝及防水层圆管涵多采用预制拼装施工，为防圆管接头漏水，应作接缝处防水处理，其形式如下：①平口接头缝a．如图5-5a)，b．如图5-5b)，c．如图5—5c)，图5—5 平口接头缝②企口接头缝企口接头缝亦有三种形式，如图5—6。
图5—6 企口接头缝2．盖板涵洞身由盖板、涵台（墩）、基础、洞底铺砌、伸缩缝及防水层等部分组成（如图5-7）。
图5-7 盖板涵各组成部分1) 盖板盖板是涵洞的承重结构部分，其厚度一般为15cm～40cm。
做盖板石料强度等级应在40号以上。
市政工程识图与构造 第十章 隧道与涵洞工程图 第二节 涵洞与通道工程图
3.石拱涵
请读图找答案：
1.洞口属于哪种形式？尺寸? 2.路基的宽度是多少？涵洞的总长度是多少? 3.此拱涵的沉降缝是如何设置的？ 4.拱涵的矢跨比是多少？ （净矢高S与净跨径L之比，右图） 5.涵洞洞身是由哪几部分组成的？ 6.防水层的厚度和使用的材料？
7.涵洞洞身处基础的尺寸（长、宽、高）？（不考虑洞身长 度内的沉降缝） 8.涵洞洞身处铺底的尺寸（长、宽、高）？（不考虑洞身长 度内的沉降缝）
涵身：由钢筋混凝土构成，洞口断面一般为长方形或正方形。 箱涵常用的跨径有200cm、250cm、300cm、400cm、450cm等， 壁厚一般为22～35cm。 基础 ：箱涵基础一般为双层结构。上层为混凝土结构，厚
10cm；下层为砂砾垫层，厚度为40～70cm。
变形缝 ：一般设在洞身中部，连同基础变形缝设置一道通缝。 设于顶、底板的上面和侧墙的外面。
扫坡式 流线式
无论采取任何形式的洞口，河床都必须铺砌
1）端墙式
特点：洞口建筑为垂直涵洞纵轴线、部分挡住路堤边坡的矮墙。 构造简单，但水力性能不好，仅适用于小流速、低冲刷的渠道。
2）锥坡式
特点：在端墙式的基础上将侧向伸出的锥形填土表面予以铺砌。 稳定性好，适用于较高大的涵洞，也是较常用的形式。
3）八字式
作而成。管身多采用预制安装的方式，其预制长度通常有 0.5m 和
1.0m两类；管径有0.50m、0.75m、1.00m、1.25m、1.50m、2.00m六 种。 基础：混凝土或浆砌片石基础、垫层基础等几种类型。 接缝及防水层：涵管接缝宽度不大于5mm，用沥青麻絮填塞
接缝内外侧形成柔性封闭层，再用两层15cm宽的浸透沥青的油毡
1.立面图和平面图与上面的盖板涵图有什么区别？ 圆管涵 盖板涵 立面图：全剖面图 半剖面图 平面图：全平面图 半平面图和半剖面图 2.洞口采用哪种形式？ 那个是入口？那个是出口？ 跌水井洞口和直墙式洞口； 跌水井洞口为入口； 直墙式洞口为出口。
涵洞的基本知识ppt课件
按建筑材料分类：钢筋混凝土涵洞、混凝土涵 洞、石砌涵洞
按用途分类：排洪涵洞、灌溉涵洞、立交涵洞、 组合功能类型涵洞（如排洪兼立交）
按施工方法：现浇法、预制顶进施工 按与线路的关系分：正交涵洞、斜交涵洞
4
常用涵洞的结构形式－钢筋混凝土盖板箱涵
泄洪能力大，较其他结构形式有较大的过水面积。 通过错台布置等形式，适用于沟床纵坡较陡的河
从中央向两侧拼装顺序进行拼装。模板安装必须稳固牢靠，接缝 严密，不得漏浆。 （4）模板根部用水泥砂浆堵严，防止跑浆。 （5）组拼模板时，要求场地平整，宜用砂浆抹平； （6）模板安装应先立大面，后立曲面，两块模板连结处必须堵 严。
14
涵洞基础混凝土浇筑
15
涵洞墙身立模
钢筋绑扎、立模
25
设置预留拱度 埋设于一般土质地基上的波纹管，经过一段时间后，常会
产生一定的下沉，而且往往是管道中部大于两端。因此， 铺设于路堤下的波纹管的管身要设置预留拱度。其大小根 据地基土可能出现的下沉量，涵底纵坡和填土高度等因素 综合考虑，但管涵中心高程应不高于进水口的高程。
26
波纹管涵拼接
钢波纹管涵采用现场拼装，高强螺栓连接。每安装一 节，对应调整管涵中心线位置，保证管涵的平面位置 符合图纸及规范要求。
（2）基底软弱土层厚度大于3m的，采用桩基础处理，常见的有碎石桩、 喷桩等。
3、通过技术经济比较，基础适当配置钢筋、减少混凝土用量，采用钢筋混
凝土刚性联合基础也是可行的。
9
盖板涵主体施工
测量放样 基坑开挖、地基承载力检测 基础模板、砼浇筑 墙身钢筋绑扎、立模及浇筑 台帽钢筋绑扎、砼浇注 盖板预制与吊装 施工缝处理和沉降缝施工 进出水口施工 台背回填
按用途分类：排洪涵洞、灌溉涵洞、立交涵洞、 组合功能类型涵洞（如排洪兼立交）
按施工方法：现浇法、预制顶进施工 按与线路的关系分：正交涵洞、斜交涵洞
4
常用涵洞的结构形式－钢筋混凝土盖板箱涵
泄洪能力大，较其他结构形式有较大的过水面积。 通过错台布置等形式，适用于沟床纵坡较陡的河
从中央向两侧拼装顺序进行拼装。模板安装必须稳固牢靠，接缝 严密，不得漏浆。 （4）模板根部用水泥砂浆堵严，防止跑浆。 （5）组拼模板时，要求场地平整，宜用砂浆抹平； （6）模板安装应先立大面，后立曲面，两块模板连结处必须堵 严。
14
涵洞基础混凝土浇筑
15
涵洞墙身立模
钢筋绑扎、立模
25
设置预留拱度 埋设于一般土质地基上的波纹管，经过一段时间后，常会
产生一定的下沉，而且往往是管道中部大于两端。因此， 铺设于路堤下的波纹管的管身要设置预留拱度。其大小根 据地基土可能出现的下沉量，涵底纵坡和填土高度等因素 综合考虑，但管涵中心高程应不高于进水口的高程。
26
波纹管涵拼接
钢波纹管涵采用现场拼装，高强螺栓连接。每安装一 节，对应调整管涵中心线位置，保证管涵的平面位置 符合图纸及规范要求。
（2）基底软弱土层厚度大于3m的，采用桩基础处理，常见的有碎石桩、 喷桩等。
3、通过技术经济比较，基础适当配置钢筋、减少混凝土用量，采用钢筋混
凝土刚性联合基础也是可行的。
9
盖板涵主体施工
测量放样 基坑开挖、地基承载力检测 基础模板、砼浇筑 墙身钢筋绑扎、立模及浇筑 台帽钢筋绑扎、砼浇注 盖板预制与吊装 施工缝处理和沉降缝施工 进出水口施工 台背回填
