过孔对信号的影响过孔对信号的影响一、过孔的寄生电容过孔本身存在着对地的寄生电容，如果已知过孔在铺地层上的隔离孔直径为D2，过孔焊盘的直径为D1，PCB板的厚度为T，板基材介电常数为ε，则过孔的寄生电容大小近似于：C=1.41εTD1/（D2-D1）过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间，降低了电路的速度。
举例来说，对于一块厚度为50Mil的PCB板，如果使用内径为10Mil，焊盘直径为20Mil的过孔，焊盘与地铺铜区的距离为32Mil，则我们可以通过上面的公式近似算出过孔的寄生电容大致是：C=1.41x4.4x0.050x0.020/（0.032-0.020）=0.517pF，这部分电容引起的上升时间变化量为：T10-90=2.2C（Z0/2）=2.2x0.517x（55/2）=31.28ps。
从这些数值可以看出，尽管单个过孔的寄生电容引起的上升延变缓的效用不是很明显，但是如果走线中多次使用过孔进行层间的切换，设计者还是要慎重考虑的。
二、过孔的寄生电感同样，过孔存在寄生电容的同时也存在着寄生电感，在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。
它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。
我们可以用下面的公式来简单地计算一个过孔近似的寄生电感：L=5.08h［ln（4h/d）+1］其中L指过孔的电感，h是过孔的长度，d是中心钻孔的直径。
从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。
仍然采用上面的例子，可以计算出过孔的电感为：L=5.08x0.050［ln（4x0.050/0.010）+1］=1.015nH。
如果信号的上升时间是1ns，那么其等效阻抗大小为：XL=πL/T10-90=3.19Ω。
这样的阻抗在有高频电流的通过已经不能够被忽略，特别要注意，旁路电容在连接电源层和地层的时候需要通过两个过孔，这样过孔的寄生电感就会成倍增加。
PCB过孔的寄生电容和电感的计算和使用一、PCB过孔的寄生电容和电感的计算PCB过孔本身存在着寄生电容，假如PCB过孔在铺地层上的阻焊区直径为D2,PCB 过孔焊盘的直径为D1,PCB板的厚度为T,基板材介电常数为ε,则PCB过孔的寄生电容数值近似于：C=1.41εTD1/(D2-D1)PCB过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间，降低了电路的速度尤其在高频电路中影响更为严重。
举例，对于一块厚度为50Mi l的PCB，如果使用的P CB过孔焊盘直径为20Mil（钻孔直径为10Mils），阻焊区直径为40Mil,则我们可以通过上面的公式近似算出PCB过孔的寄生电容大致是：C=1.41x4.4x0.050x0.020/(0.040-0.020)=0.31pF这部分电容引起的上升时间变化量大致为：T10-90=2.2C(Z0/2)=2.2x0.31x(50/2)=17.05ps从这些数值可以看出，尽管单个PC B过孔的寄生电容引起的上升延变缓的效用不是很明显，但是如果走线中多次使用PCB过孔进行层间的切换，就会用到多个PCB过孔，设计时就要慎重考虑。
实际设计中可以通过增大PCB过孔和铺铜区的距离（Anti-pad）或者减小焊盘的直径来减小寄生电容。
PCB过孔存在寄生电容的同时也存在着寄生电感，在高速数字电路的设计中，PCB 过孔的寄生电感带来的危害往往大于寄生电容的影响。
它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。
我们可以用下面的经验公式来简单地计算一个P CB过孔近似的寄生电感：L=5.08h[ln(4h/d)+1]其中L指PC B过孔的电感，h是PCB过孔的长度，d是中心钻孔的直径。
二、过孔的寄生电容过孔本身存在着对地的寄生电容,如果已知过孔在铺地层上的隔离孔直径为D2,过孔焊盘的直径为D1,PCB板的厚度为T,板基材介电常数为ε,则过孔的寄生电容大小近似于:C=1.41εTD1/(D2-D1)过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间,降低了电路的速度.举例来说,对于一块厚度为50Mil的PCB板,如果使用内径为10Mil,焊盘直径为20Mil的过孔,焊盘与地铺铜区的距离为32Mil,则我们可以通过上面的公式近似算出过孔的寄生电容大致是:C=1.41x4.4x0.050x0.020/(0.032-0.020)=0.517pF,这部分电容引起的上升时间变化量为:T10-90=2.2C(Z0/2)=2.2x0.517x(55/2)=31.28ps .从这些数值可以看出,尽管单个过孔的寄生电容引起的上升延变缓的效用不是很明显,但是如果走线中多次使用过孔进行层间的切换,设计者还是要慎重考虑的.三、过孔的寄生电感同样,过孔存在寄生电容的同时也存在着寄生电感,在高速数字电路的设计中,过孔的寄生电感带来的危害往往大于寄生电容的影响.它的寄生串联电感会削弱旁路电容的贡献,减弱整个电源系统的滤波效用.我们可以用下面的公式来简单地计算一个过孔近似的寄生电感:L=5.08h[ln(4h/d)+1]其中L指过孔的电感,h是过孔的长度,d是中心钻孔的直径.从式中可以看出,过孔的直径对电感的影响较小,而对电感影响最大的是过孔的长度.仍然采用上面的例子,可以计算出过孔的电感为:L=5.08x0.050[ln(4x0.050/0.010)+1]=1.015nH .如果信号的上升时间是1ns,那么其等效阻抗大小为:XL=πL/T10-90=3.19Ω.这样的阻抗在有高频电流的通过已经不能够被忽略,特别要注意,旁路电容在连接电源层和地层的时候需要通过两个过孔,这样过孔的寄生电感就会成倍增加.四、高速PCB中的过孔设计通过上面对过孔寄生特性的分析,我们可以看到,在高速PCB设计中,看似简单的过孔往往也会给电路的设计带来很大的负面效应.为了减小过孔的寄生效应带来的不利影响,在设计中可以尽量做到:1、从成本和信号质量两方面考虑,选择合理尺寸的过孔大小.比如对6-10层的内存模块PCB设计来说,选用10/20Mil(钻孔/焊盘)的过孔较好,对于一些高密度的小尺寸的板子,也可以尝试使用8/18Mil的过孔.目前技术条件下,很难使用更小尺寸的过孔了.对于电源或地线的过孔则可以考虑使用较大尺寸,以减小阻抗.2、上面讨论的两个公式可以得出,使用较薄的PCB板有利于减小过孔的两种寄生参数.3、PCB板上的信号走线尽量不换层,也就是说尽量不要使用不必要的过孔.4、电源和地的管脚要就近打过孔,过孔和管脚之间的引线越短越好,因为它们会导致电感的增加.同时电源和地的引线要尽可能粗,以减少阻抗.5、在信号换层的过孔附近放置一些接地的过孔,以便为信号提供最近的回路.甚至可以在PCB 板上大量放置一些多余的接地过孔.当然,在设计时还需要灵活多变.前面讨论的过孔模型是每层均有焊盘的情况,也有的时候,我们可以将某些层的焊盘减小甚至去掉.特别是在过孔密度非常大的情况下,可能会导致在铺铜层形成一个隔断回路的断槽,解决这样的问题除了移动过孔的位置,我们还可以考虑将过孔在该铺铜层的焊盘尺寸减小.。
過孔的寄生電容和電感admin @ 2014-03-26 , reply:0 Tags:一、過孔的寄生電容和電感過孔本身存在著寄生的雜散電容，如果已知過孔在鋪地層上的阻焊區直徑為D2,過孔焊盤的直徑為D1,PCB板的厚度為T,板基材介電常數為ε則過孔的寄生電容大小近似於：C=1.41ε過孔的寄生電容會給電路造成的主要影響是延長了信號的上升時間，降低了電路的速度。
舉例來說，對於一塊厚度為50Mil的PCB板，如果使用的過孔焊盤直徑為20Mil（鑽孔直徑為10Mils），阻焊區直徑為40Mil,則我們可以通過上面的公式近似算出過孔的寄生電容大致是：C=1.41x4.4x0.050x0.020/(0.040-0.020)=0.31pF這部分電容引起的上升時間變化量大致為：T10-90=2.2C(Z0/2)=2.2x0.31x(50/2)=17.05ps從這些數值可以看出，儘管單個過孔的寄生電容引起的上升延變緩的效用不是很明顯，但是如果走線中多次使用過孔進行層間的切換，就會用到多個過孔，設計時就要慎重考慮。
實際設計中可以通過增大過孔和鋪銅區的距離（Anti-pad）或者減小焊盤的直徑來減小寄生電容。
過孔存在寄生電容的同時也存在著寄生電感，在高速數字電路的設計中，過孔的寄生電感帶來的危用。
我們可以用下面的經驗公式來簡單地計算一個過孔近似的寄生電感：L=5.08h[ln(4h/d)+1]其中L指過孔的電感，h是過孔的長度，d是中心鑽孔的直徑。
從式中可以看出，過孔的直徑對電感L=5.08x0.050[ln(4x0.050/0.010)+1]=1.015nH如果信號的上升時間是1ns，那麼其等效阻抗大小為：XL=πL/T10-90=3.19Ω電流的通過已經不能夠被忽略，特別要注意，旁路電容在連接電源層和地層的時候需要通過兩個過孔，這樣過孔的寄生電感就會成倍增加。
二、如何使用過孔通過上面對過孔寄生特性的分析，我們可以看到，在高速PCB設計中，看似簡單的過孔往往也會給電路的設計帶來很大的負面效應。
PCB布板过孔的作用过孔的多少不等同于决定某种实际的意义！大家都知道在高频情况下，印刷电路板上的布线的分布电容会起作用，当长度大于噪声频率相应波长的1/20 时，就会产生天线效应，噪声就会通过布线向外发射，如果在PCB 中存在不良接地的敷铜话，敷铜就成了传播噪音的工具，因此，在高频电路中，千万不要认为，把地线的某个地方接了地，这就是“地线”，一定要以小于λ/20 的间距，在布线上打过孔，与多层板的地平面“良好接地”。
如果把敷铜处理恰当了，敷铜不仅具有加大电流，还起了屏蔽干扰的双重作用，还有另一点：打过孔解决孤岛（死区），增加敷铜面积；我们都知道电源板的走线多是加宽了的，甚至有的还用到敷铜来代替走线。
所以采用全局敷铜时就没有太多空间了，这时加过孔也不失为一个解决办法。
你提到的这块PCB就直观而言无疑就起到以下作用：加过孔降低阻抗是对的，不过高频状态下，铜箔阻抗主要来源于趋肤效应，所以增加铜箔厚度没有什么功效，这里用的是让共轭的电流相互靠近，以减小互感量，从而达到减小阻抗的目的。
打很多过孔是为了分散同向电流，减小过孔电感而降低阻抗。
过孔过孔也称金属化孔。
在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔。
过孔的参数主要有孔的外径和钻孔尺寸。
孔本身存在着对地的寄生电容，同时也存在着寄生电感，往往也会给电路的设计带来很大的负面效应。
1基本概念过孔,在线路板中，一条线路从板的一面跳到另一面，连接两条连线的孔也叫过孔（区别于焊盘，边上没有助焊层。
）过孔也称金属化孔，在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔。
在工艺上，过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属，用以连通中间各层需要连通的铜箔，而过孔的上下两面做成圆形焊盘形状，过孔的参数主要有孔的外径和钻孔尺寸。
过孔不仅可以是通孔，还可以是掩埋式。
所谓通孔式过孔是指穿通所有敷铜层的过孔；掩埋式过孔则仅穿通中间几个敷铜层面，仿佛被其它敷铜层掩埋起来。

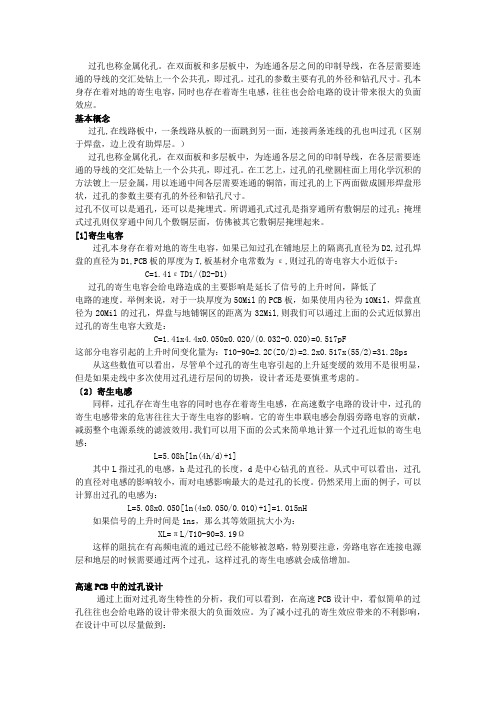

过孔也称金属化孔。
在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔。
过孔的参数主要有孔的外径和钻孔尺寸。
孔本身存在着对地的寄生电容，同时也存在着寄生电感，往往也会给电路的设计带来很大的负面效应。
基本概念过孔,在线路板中，一条线路从板的一面跳到另一面，连接两条连线的孔也叫过孔（区别于焊盘，边上没有助焊层。
）过孔也称金属化孔，在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔。
在工艺上，过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属，用以连通中间各层需要连通的铜箔，而过孔的上下两面做成圆形焊盘形状，过孔的参数主要有孔的外径和钻孔尺寸。
过孔不仅可以是通孔，还可以是掩埋式。
所谓通孔式过孔是指穿通所有敷铜层的过孔；掩埋式过孔则仅穿通中间几个敷铜层面，仿佛被其它敷铜层掩埋起来。
[1]寄生电容过孔本身存在着对地的寄生电容，如果已知过孔在铺地层上的隔离孔直径为D2,过孔焊盘的直径为D1,PCB板的厚度为T,板基材介电常数为ε,则过孔的寄电容大小近似于：C=1.41εTD1/(D2-D1)过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间，降低了电路的速度。
举例来说，对于一块厚度为50Mil的PCB板，如果使用内径为10Mil，焊盘直径为20Mil的过孔，焊盘与地铺铜区的距离为32Mil,则我们可以通过上面的公式近似算出过孔的寄生电容大致是：C=1.41x4.4x0.050x0.020/(0.032-0.020)=0.517pF这部分电容引起的上升时间变化量为：T10-90=2.2C(Z0/2)=2.2x0.517x(55/2)=31.28ps 从这些数值可以看出，尽管单个过孔的寄生电容引起的上升延变缓的效用不是很明显，但是如果走线中多次使用过孔进行层间的切换，设计者还是要慎重考虑的。
〔2〕寄生电感同样，过孔存在寄生电容的同时也存在着寄生电感，在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。
PCB过孔对信号传输的影响一．过孔的基本概念过孔（via）是多层PCB的重要组成部分之一，钻孔的费用通常占PCB制板费用的30%到40%。
简单的说来，PCB上的每一个孔都可以称之为过孔。
从作用上看，过孔可以分成两类：一是用作各层间的电气连接；二是用作器件的固定或定位。
如果从工艺制程上来说，这些过孔一般又分为三类，即盲孔(blind via)、埋孔(buried via)和通孔(through via)。
盲孔位于印刷线路板的顶层和底层表面，具有一定深度，用于表层线路和下面的内层线路的连接，孔的深度通常不超过一定的比率(孔径)。
埋孔是指位于印刷线路板内层的连接孔，它不会延伸到线路板的表面。
上述两类孔都位于线路板的内层，层压前利用通孔成型工艺完成，在过孔形成过程中可能还会重叠做好几个内层。
第三种称为通孔，这种孔穿过整个线路板，可用于实现内部互连或作为元件的安装定位孔。
由于通孔在工艺上更易于实现，成本较低，所以绝大部分印刷电路板均使用它，而不用另外两种过孔。
以下所说的过孔，没有特殊说明的，均作为通孔考虑。
从设计的角度来看，一个过孔主要由两个部分组成，一是中间的钻孔（drill hole）,二是钻孔周围的焊盘区。
这两部分的尺寸大小决定了过孔的大小。
很显然，在高速,高密度的PCB设计时，设计者总是希望过孔越小越好，这样板上可以留有更多的布线空间，此外，过孔越小，其自身的寄生电容也越小，更适合用于高速电路。
但孔尺寸的减小同时带来了成本的增加，而且过孔的尺寸不可能无限制的减小，它受到钻孔(drill)和电镀（plating）等工艺技术的限制：孔越小，钻孔需花费的时间越长，也越容易偏离中心位置；且当孔的深度超过钻孔直径的6倍时，就无法保证孔壁能均匀镀铜。
比如，如果一块正常的6层PCB 板的厚度（通孔深度）为50Mil，那么，一般条件下PCB厂家能提供的钻孔直径最小只能达到8Mil。
随着激光钻孔技术的发展，钻孔的尺寸也可以越来越小，一般直径小于等于6Mils的过孔，我们就称为微孔。
过孔简介“过孔” 通常是指印刷电路板中的一个孔，它是多层PCB设计中的一个重要因素。
过孔可以用来固定安装插接元件或连通层间走线。
一个过孔主要由三部分组成,一是孔;二是孔周围的焊盘区;三是POWER 层隔离区。
过孔的工艺过程是在过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属,用以连通中间各层需要连通的铜箔,而过孔的上下两面做成普通的焊盘形状, 可直接与上下两面的线路相通,也可不连。
电镀的壁厚度为0.001inch(1mil)或0.002inch(2mil) 。
完成的孔直径可能要比钻孔小2mil-4mil。
其中钻孔的尺寸与完工的孔径尺寸之间的差是电镀余量。
过孔可以起到电气连接,固定或定位器件的作用。
过孔示意图如图1 所示。
过孔的俯视图如图2所示：图2 过孔的俯视图过孔一般又分为三类: 盲孔、埋孔和通孔。
盲孔是指位于印刷线路板的顶层和底层表面，具有一定深度，用于表层线路和下面的内层线路的连接，孔的深度与孔径通常不超过一定的比率。
埋孔是指位于印刷线路板内层的连接孔，它不会延伸到线路板的表面。
通孔穿过整个线路板，可用于实现层间走线互连或作为元件的安装定位孔。
由于通孔在工艺上更易于实现，成本较低，所以一般印制电路板均使用通孔，而不用另外两种过孔。
过孔的分类如图3所示：图3 过孔的分类过孔设计原则普通PCB 中的过孔选择在普通PCB 设计中,过孔的寄生电容和寄生电感对PCB 设计的影响较小,对1～4 层PCB 设计,一般选用0. 36 mm/0. 61 mm/ 1. 02 mm (钻孔/ 焊盘/POWER 隔离区) 的过孔较好,一些特殊要求的信号线(如电源线、地线、时钟线等) 可选用0. 41 mm/ 0.81 mm/ 1. 32 mm的过孔,也可根据实际选用其余尺寸的过孔。
高速PCB 中的过孔设计(1) 选择合理的过孔尺寸。
对于多层一般密度的PCB 设计来说,选用0. 25 mm/ 0.51 mm/ 0. 91 mm(钻孔/ 焊盘/ POWER 隔离区) 的过孔较好;对于一些高密度的PCB 也可以使用0. 20 mm/ 0. 46 mm/ 0. 86mm的过孔,也可以尝试非穿导孔;对于电源或地线的过孔则可以考虑使用较大尺寸,以减小阻抗;(2) POWER 隔离区越大越好,考虑PCB 上的过孔密度,一般为D1= D2 + 0. 41 mm; 过孔设计的其他注意事项（1）过孔越小,其自身的寄生电容也越小,更适合用于高速电路。
PCB过孔概念、寄生参数介绍 2003-11-18 上海泰齐科技网一、过孔的概念过孔（via）是多层PCB的重要组成部分之一，钻孔的费用通常占PCB制板费用的30%到40%。
简单的说来，PCB上的每一个孔都可以称之为过孔。
从作用上看，过孔可以分成两类：1、用作各层间的电气连接。
2、用作器件的固定或定位。
如果从工艺制程上来说，这些过孔一般又分为三类，即盲孔(blind via)、埋孔(buried via)和通孔(through via)。
盲孔位于印刷线路板的顶层和底层表面，具有一定深度，用于表层线路和下面的内层线路的连接，孔的深度通常不超过一定的比率(孔径)。
埋孔是指位于印刷线路板内层的连接孔，它不会延伸到线路板的表面。
上述两类孔都位于线路板的内层，层压前利用通孔成型工艺完成，在过孔形成过程中可能还会重叠做好几个内层。
第三种称为通孔，这种孔穿过整个线路板，可用于实现内部互连或作为元件的安装定位孔。
由于通孔在工艺上更易于实现，成本较低，所以绝大部分印刷电路板均使用它，而不用另外两种过孔。
以下所说的过孔，没有特殊说明的，均作为通孔考虑。
从设计的角度来看，一个过孔主要由两个部分组成，一是中间的钻孔（drill hole）,二是钻孔周围的焊盘区，见下图。
这两部分的尺寸大小决定了过孔的大小。
很显然，在高速,高密度的PCB设计时，设计者总是希望过孔越小越好，这样板上可以留有更多的布线空间，此外，过孔越小，其自身的寄生电容也越小，更适合用于高速电路。
但孔尺寸的减小同时带来了成本的增加，而且过孔的尺寸不可能无限制的减小，它受到钻孔(drill)和电镀（plating）等工艺技术的限制：孔越小，钻孔需花费的时间越长，也越容易偏离中心位置；且当孔的深度超过钻孔直径的6倍时，就无法保证孔壁能均匀镀铜。
比如，现在正常的一块6层PCB板的厚度（通孔深度）为50Mil左右，所以PCB厂家能提供的钻孔直径最小只能达到8Mil。
过孔的寄生电容和电感
一、过孔的寄生电容和电感
过孔本身存在着寄生的杂散电容，如果已知过孔在铺地层上的阻焊区直径为D2,过孔焊盘的直径为D1,PCB板的厚度为T,板基材介电常数为ε,则过孔的寄生电容大小近似于：
C=1.41εTD1/(D2-D1)
过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间，降低了电路的速度。
举例来说，对于一块厚度为50Mil的PCB板，如果使用的过孔焊盘直径为20Mil（钻孔直径为10Mils），阻焊区直径为40Mil,则我们可以通过上面的公式近似算出过孔的寄生电容大致是：
C=1.41x4.4x0.050x0.020/(0.040-0.020)=0.31pF
这部分电容引起的上升时间变化量大致为：
T10-90=2.2C(Z0/2)=2.2x0.31x(50/2)=17.05ps
从这些数值可以看出，尽管单个过孔的寄生电容引起的上升延变缓的效用不是很明显，但是如果走线中多次使用过孔进行层间的切换，就会用到多个过孔，设计时就要慎重考虑。
实际设计中可以通过增大过孔和铺铜区的距离（Anti-pad）或者减小焊盘的直径来减小寄生电容。
过孔存在寄生电容的同时也存在着寄生电感，在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。
它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。
我们可以用下面的经验公式来简单地计算一个过孔近似的寄生电感：
L=5.08h[ln(4h/d)+1]
其中L指过孔的电感，h是过孔的长度，d是中心钻孔的直径。
从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。
仍然采用上面的例子，可以计算出过孔的电感为：
L=5.08x0.050[ln(4x0.050/0.010)+1]=1.015nH
如果信号的上升时间是1ns，那么其等效阻抗大小为：XL=πL/T10-90=3.19Ω。
这样的阻抗在有高频电流的通过已经不能够被忽略，特别要注意，旁路电容在连接电源层和地层的时候需要通过两个过孔，这样过孔的寄生电感就会成倍增加。
二、如何使用过孔
通过上面对过孔寄生特性的分析，我们可以看到，在高速PCB设计中，看似简单的过孔往往也会给电路的设计带来很大的负面效应。
为了减小过孔的寄生效应带来的不利影响，在设计中可以尽量做到：
1．从成本和信号质量两方面考虑，选择合理尺寸的过孔大小。
必要时可以考虑使用不同尺寸的过孔，比如对于电源或地线的过孔，可以考虑使用较大尺寸，以减小阻抗，而对于信号走线，则可以使用较小的过孔。
当然随着过孔尺寸减小，相应的成本也会增加。
2．上面讨论的两个公式可以得出，使用较薄的PCB板有利于减小过孔的两种寄生参数。
3．PCB板上的信号走线尽量不换层，也就是说尽量不要使用不必要的过孔。
4．电源和地的管脚要就近打过孔，过孔和管脚之间的引线越短越好。
可以考虑并联打多个过孔，以减少等效电感。
5．在信号换层的过孔附近放置一些接地的过孔，以便为信号提供最近的回路。
甚至可以在PCB板上放置一些多余的接地过孔。
6．对于密度较高的高速PCB板，可以考虑使用微型过孔。
