路堑主动柔性防护网工程施工技术方案编制:审核:批准:编制时间:二零一七年七月目录一、编制依据－－－－－－－－－－－－－－－－－－－－－－－－－1二、工程概况－－－－－－－－－－－－－－－－－－－－－－－－－1三、管理人员、设备配置－－－－－－－－－－－－－－－－－－－－4四、施工进度安排－－－－－－－－－－－－－－－－－－－－－－－5五、主动柔性网防护施工－－－－－－－－－－－－－－－－－－－－51、工艺原理－－－－－－－－－－－－－－－－－－－－－－－52、施工准备－－－－－－－－－－－－－－－－－－－－－－－63、施工工艺步骤及流程图－－－－－－－－－－－－－－－－－84、工艺步骤说明－－－－－－－－－－－－－－－－－－－－－9六、质量标准及检验方法－－－－－－－－－－－－－－－－－－－13七、质量保证措施－－－－－－－－－－－－－－－－－－－－－－13八、安全保证措施－－－－－－－－－－－－－－－－－－－－－－14九、环境保护保证措施－－－－－－－－－－－－－－－－－－－－16十、附件－－－－－－－－－－－－－－－－－－－－－－－－－－15一、编制依据1、《公路路基施工技术规范》（JTG F10-2006；2、《公路工程质量检验评定标准》（JTG F80/1-2004）；3、《公路工程施工安全技术规程》（JTG F80/1-2004）；4、《路基防护工程一般设计图（主动柔性防护系统二）》；5、本公司在路基边坡主动柔性防护系统施工方面的经验。
二、工程概况本分部路线全长7.5公里，起点位于贺州市昭平县城西白鸠村（联润拌合厂站附近），起点桩号K47+000；终点位于昭平县昭平镇闽发红砖厂附近，终点桩号K54+500，与昭平至蒙山高速公路起点相接，设置昭平互通与省道S207二级公路连接。
全线采用双向四车道高速公路，设计速度为100公里/小时，路基宽26米。
根据现场的实际勘察，边坡地层岩性主要由泥盆系莲花山组基岩组成。
一、工程概况1. 工程名称：[项目名称]2. 施工地点：[具体施工地址]3. 施工单位：[施工单位名称]4. 施工日期：[开始施工日期]至[预计完工日期]二、安全注意事项1. 施工人员培训：所有参与施工人员必须经过专业培训，了解隔离防护网安装的工艺流程和安全操作规程。
2. 安全防护用品：施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
3. 现场环境：施工区域应保持整洁，防止杂物堆积，确保施工安全。
三、施工工艺及步骤1. 材料准备：确保所有材料符合设计要求，检查材料的质量和数量。
2. 现场测量：根据设计图纸进行现场测量，确定隔离防护网安装的位置和高度。
3. 基座安装：- 使用水平尺和垂直尺确保基座水平垂直。
- 使用膨胀螺栓将基座固定在地面上，确保固定牢固。
4. 防护网安装：- 将防护网按照测量好的尺寸放置在基座上。
- 使用专用连接件将防护网与基座连接牢固。
- 确保连接处无松动，所有连接件紧固。
5. 验收检查：- 检查隔离防护网的整体结构是否牢固。
- 检查连接处是否有松动，网面是否有破损。
- 确认防护网安装高度符合设计要求。
四、安全操作要点1. 高空作业：- 高空作业人员必须使用安全带，并确保安全带固定牢固。
- 高空作业时，下方不得有人。
2. 材料搬运：- 搬运材料时，注意平衡，防止材料滑落。
- 避免在狭窄通道或坡道上搬运材料。
3. 工具使用：- 使用工具时，确保工具完好无损，操作前检查工具的稳定性。
- 不得将工具随意放置，防止滑落伤人。
五、应急措施1. 人员受伤：立即停止作业，对受伤人员进行紧急救治，并拨打急救电话。
2. 设备故障：立即停止使用故障设备，防止事故扩大。
3. 恶劣天气：遇恶劣天气时，暂停施工，确保人员安全。
六、交底记录1. 交底时间：[具体日期]2. 交底地点：[具体地点]3. 交底人：[交底人姓名]4. 接收人：[接收人姓名]5. 交底内容：[具体交底内容]七、注意事项1. 施工过程中，严格遵循本交底内容，确保施工安全。
1、现场施工人员须戴防尘口罩，严禁穿硬底、带钉、易滑、高跟、拖鞋或赤脚进入施工现场。
2、高边坡施工人员必须戴好安全帽，系好安全带，绑挂安全带的绳索应牢固地拴在可靠的安全桩上，绳索应垂直，不得在同一个安全桩上拴2根及以上安全绳或在一根安全绳上拴2人以上。
3、施工现场材料、设备摆放有序、整齐。
4、施工机械作业时，除按规范操作外并应按事先设计的行走路线进行，其工作位置应平坦稳固，并应有专人指挥，指挥人员不得进入机械作业范围内。
挖方高边坡实行“随开挖、随加固、随防护”，施工时严格按照设计方案进行施工。
5、高边坡施工应设置安全通道，开挖工作面应与装运作业面相互错开，严禁上、下交叉作业。
边坡上方有人工作时，边坡下方不准有人停留或通行。
6、清理边坡上突出的块石和整修边坡时，应从上而下顺序进行，坡面上的松动土、石块必须及时清除。
7、严禁在危石下方作业、休息和存放机具。
施工中如发现山体有滑动、崩坍迹象危及施工安全时，应立即停止施工，撤出人员和机具，并报告上级主管部门处理。
8、高边坡路堤下方有道路的，施工时应设警示标志。
9、施工机械靠近路堤边缘作业时，应根据路堤高度留有必要的安全距离，并应有专人指挥，指挥人员不得进入机械作业范围内。
10、弃土下方和有滚石危及范围的道路，应设警告标志、作业时下方禁止车辆、行人通行。
一、工程概况1. 项目名称：___________2. 工程地点：___________3. 施工单位：___________4. 项目负责人：___________5. 施工班组：___________二、技术交底内容1. 施工工艺及流程- 清理边坡，确保边坡表面干净，无杂物。
- 根据设计要求，确定锚杆孔的位置和深度，并进行钻孔。
- 安装锚杆，确保锚杆垂直、牢固。
- 挂设主动防护网，注意网与锚杆的连接。
- 进行张拉，确保防护网紧绷，达到设计要求。
- 检查系统整体性能，确保无安全隐患。
2. 材料及设备- 锚杆：采用符合设计要求的锚杆，材质、直径、长度等参数需符合规范。
- 防护网：采用符合设计要求的主动防护网，材质、规格、强度等参数需符合规范。
- 施工设备：钻机、张拉设备、测量仪器等。
3. 安全注意事项- 施工前，对施工人员进行安全教育培训，提高安全意识。
- 施工现场应设置安全警示标志，明确危险区域。
- 施工人员必须佩戴安全帽、安全带等防护用品。
- 高空作业时，必须系好安全绳，确保安全。
- 严禁酒后作业、疲劳作业。
- 施工过程中，发现异常情况，立即停止施工，并及时报告。
4. 质量要求- 施工过程中，严格按照设计要求进行施工，确保工程质量。
- 锚杆孔位准确，深度符合要求。
- 锚杆安装牢固，无松动现象。
- 防护网张拉均匀，无变形、扭曲现象。
- 系统整体性能良好，无安全隐患。
三、施工注意事项1. 施工前，对施工现场进行勘察，了解地质条件、地形地貌等。
2. 施工过程中，密切关注边坡稳定情况，发现异常情况，立即采取措施。
3. 施工结束后，对施工现场进行清理，确保无安全隐患。
四、应急预案1. 遇到恶劣天气，如强风、大雨等，立即停止施工，确保人员安全。
2. 发生安全事故，立即启动应急预案，及时处理。
3. 加强与相关部门的沟通协调，确保施工顺利进行。
五、总结本安全技术交底旨在提高施工人员的安全意识，确保边坡施工主动防护网工程的安全、顺利进行。

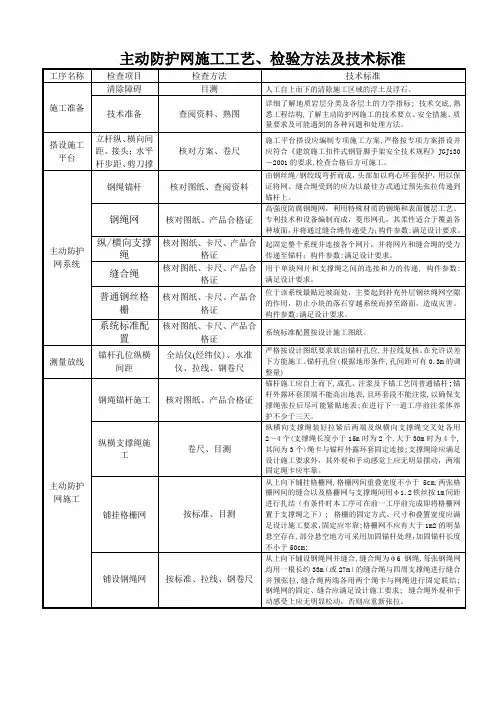

主动防护网施工工艺、检验方法及技术标准工序名称检查项目检查方法技术标准施工准备清除障碍目测人工自上而下的清除施工区域的浮土及浮石。
技术准备查阅资料、熟图详细了解地质岩层分类及各层土的力学指标; 技术交底,熟悉工程结构,了解主动防护网施工的技术要点、安全措施、质量要求及可能遇到的各种问题和处理方法。
搭设施工平台立杆纵、横向间距、接头；水平杆步距、剪刀撑核对方案、卷尺施工平台搭设应编制专项施工方案,严格按专项方案搭设并应符合《建筑施工扣件式钢管脚手架安全技术规程》JGJ130－2001的要求,检查合格后方可施工。
主动防护网系统钢绳锚杆核对图纸、查阅资料由钢丝绳/钢绞线弯折而成，头部加以鸡心环套保护，用以保证将网、缝合绳受到的应力以最佳方式通过预先张拉传递到锚杆上。
钢绳网核对图纸、产品合格证高强度防腐钢绳网，利用特殊材质的钢绳和表面镀层工艺、专利技术和设备编制而成，菱形网孔，其柔性适合于覆盖各种坡面，并将通过缝合绳传递受力；构件参数:满足设计要求。
纵/横向支撑绳核对图纸、卡尺、产品合格证起固定整个系统并连接各个网片，并将网片和缝合绳的受力传递至锚杆；构件参数:满足设计要求。
缝合绳核对图纸、卡尺、产品合格证用于单块网片和支撑绳之间的连接和力的传递, 构件参数:满足设计要求。
普通钢丝格栅核对图纸、卡尺、产品合格证位于该系统最贴近坡面处，主要起到补充外层钢丝绳网空隙的作用，防止小块的落石穿越系统而掉至路面，造成灾害。
构件参数:满足设计要求。
系统标准配置核对图纸、卡尺、产品合格证系统标准配置按设计施工图纸。
测量放线锚杆孔位纵横间距全站仪(经纬仪)、水准仪、拉线、钢卷尺严格按设计图纸要求放出锚杆孔位,并拉线复核。
在允许误差下方能施工。
锚杆孔位(根据地形条件,孔间距可有0.3m的调整量)主动防护网施工钢绳锚杆施工核对图纸、产品合格证锚杆施工应自上而下,成孔、注浆及下锚工艺同普通锚杆;锚杆外露环套顶端不能高出地表,且环套段不能注浆,以确保支撑绳张拉后尽可能紧贴地表;在进行下一道工序前注浆体养护不少于三天。
主动防护网安全技术交底一、GPS2主动防护网的安全注意事项1、清除的丛草、树木严禁放火焚烧，以防引起火灾，生活中严禁户外明火，以免引起火灾；2、我标段路线坡陡、弯急、且雨水充足，车流量大，严禁在公路上玩耍，以免引起安全事故；3、砍伐树木必须遵守下列规定：伐树前，应将周围有碍砍伐作业的灌木和藤条砍除，并选好安全躲避的退路；伐树范围内应布置警戒，非工作人员不得逗留、接近；为使树木按预定方向倾倒，要在树木下部倒树方向砍一剁口，其深度为树干直径的1／4，然后再从剁口上边缘的对面开锯，最后应留2~3cm安全距离；在陡坡悬岩处砍伐树木，应采取安全措施，防止树木滑下斜坡，并防止落石伤人；在山坡上严禁在同一地段的上下同时作业；截锯木料时，树杈和树干垫撑必须稳固；4、大风、大雾和雨天等恶劣天气，不允许高边坡施工；5、施工作业前必须清理边坡孤悬石，清理边坡孤石悬石必须遵守一下规定：作业人员必须配戴安全帽、安全绳子，施工过程中，必须在边坡下方设置防护网，以防落石，掉落行车道，危及行人过往车辆安全；6、施工作业全程坡面下方公路两头，必须配备专职安全员，用交通指挥旗指挥过往车辆和行人，确保过往车辆及行人的安全；7、施工前必须检查边坡顶是否有裂缝，边坡是否存在失稳或局部失稳等安全隐患，如果有无法排除的，必须上报项目部，安全隐患排除前严禁施工。
二、GPS2主动防护网施工安全技术1、边坡防护和处理应首先通过边坡清理进行自上而下彻底清理坡面，将坡面上的浮土、松动石块全部清除，并局部地形进行适当加固，避免施工中落石伤人。
2、锚杆孔定位根据设计位置和现场实际地形测量定位螺栓孔位置，由于坡面的起伏，依据地形条件，孔间距可有0.3m的调整量，否则，支撑绳和防护网可能连接不上。
3、挖掘地脚螺栓的孔和坑、钻锚杆孔锚杆孔定位以后，首先，应在每个孔口挖一个深度小于锚杆外露环套长度的坑，使系统安装后尽可能紧贴坡面。
按锚杆设计长度垂直边坡岩面钻出锚杆孔，按设计深度钻凿锚杆并清孔，孔深应比设计锚杆长度以上；4、向螺栓孔内注入砂浆并锚固螺栓所用砂浆标号必须满足设计要求，由孔底注浆并插入锚杆，注浆过程中若漏浆现象严重，则采用封堵措施及间歇多次注浆法，每个灌浆喷嘴应放置在先前灌浆砂浆到达的顶面上，以保证注浆饱满，砂浆初凝收缩后，应进行补浆。
