挖掘机铲斗制造(挖斗制造流程)(铲斗图纸挖斗图纸)

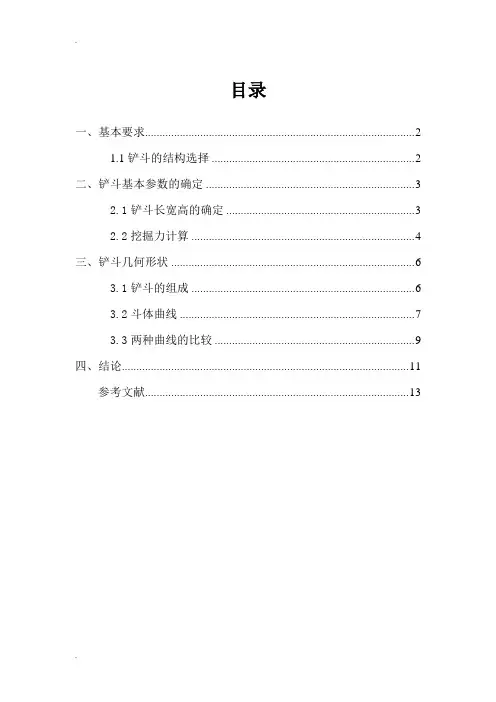

目录一、基本要求 (2)1.1铲斗的结构选择 (2)二、铲斗基本参数的确定 (3)2.1铲斗长宽高的确定 (3)2.2挖掘力计算 (4)三、铲斗几何形状 (6)3.1铲斗的组成 (6)3.2斗体曲线 (7)3.3两种曲线的比较 (9)四、结论 (11)参考文献 (13)一、基本要求斗轮挖掘机的铲斗在轮圈回转一周的过程中, 要完成切割、装载和排空物料三项作业。

切割时要求斗齿能迅速切入物料。

为此铲斗必须具有足够的强度和刚度, 以便承受物料的反作用力。

装载时要求物料能较通畅地流人铲斗( 这样可减少切割阻力) , 同时在物料充填铲斗时, 既要填满铲斗空间, 又不能产生过大的挤压力, 否则由于挤压力的增大, 会使铲斗壁与物料的吸附力增大(在一定吸附系数下, 吸附力与两物体之间的正压力成正比) , 造成排料时物料排不净或撒料等情况。

1.1铲斗的结构选择铲斗结构形状和参数的合理选择对挖掘机的作业效果影响很大，其应满足以下要求：（1）有利于物料的自由流动。

铲斗内壁不宜设置横向凸缘、棱角等，斗底的纵向剖面形状要适合于各种物料的运动规律。

（2）要使物料易于卸尽（3）为使装进铲斗的物料不易于卸出，铲斗的宽度与物料的粒径之比应该大于4，大50时，颗粒尺寸不考虑，视物料为均质。

综上考虑，选用中型挖掘机常用的铲斗结构与下图。

斗齿的安装连接采用橡胶销式，结构示意图如下图二、铲斗基本参数的确定2.1铲斗长宽高的确定斗容量q ，平均宽度B ，转斗挖掘半径R 和转斗挖掘满转角2ϕ是铲斗的四个主要参数，R,B,2ϕ，三者之间有下几何关系：s K B R q )2sin 2(212ϕϕ-=式中土壤松散系数sK 近似值取1.25，q=0.28m ³，根据上式可由R,B,2ϕ中作任值求相应第三值。

其斗容量0.28m ³，斗宽B=0.794m 。

根据已经确定的斗轮挖掘机生产力轮圈直径宽度转速铲斗数量及每只铲斗的容量, 即可确定铲斗的宽度( B )长度( L )和高度( H ) L : B ≈ 1.3；所以可知L=1.0322m q = 0 .8 B L H204.1B qH =,式中q ——铲斗容量( 立方米 ) 把数据代入后，可求得H=0.339m求出L , H , B 后, 必须按轮圈的圆周速度及铲斗个数来校核铲斗处于轮圈正上方时,物料是否能靠自重保证落入卸料区间。

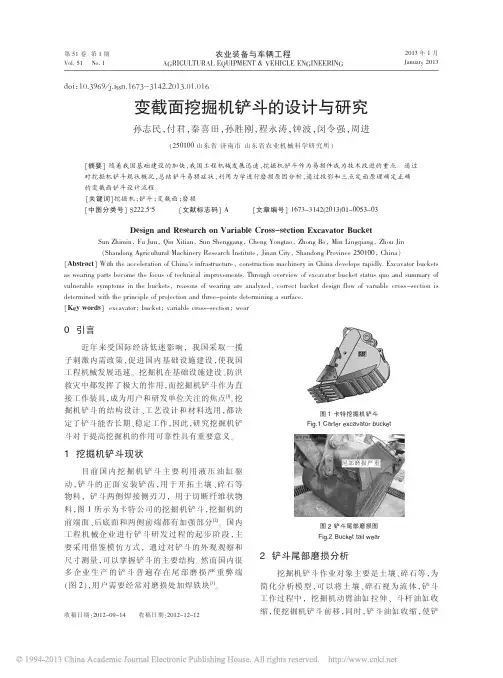

第51卷第1期doi ：10．3969／j．issn．1673－3142．2013．01．016变截面挖掘机铲斗的设计与研究孙志民，付君，秦喜田，孙胜刚，程永涛，钟波，闵令强，周进（250100山东省济南市山东省农业机械科学研究所）［摘要］随着我国基础建设的加快，我国工程机械发展迅速，挖掘机铲斗作为易损件成为技术改进的重点。

通过对挖掘机铲斗现状概况，总结铲斗易损症状，利用力学进行磨损原因分析，通过投影和三点定面原理确定正确的变截面铲斗设计流程。

［关键词］挖掘机；铲斗；变截面；磨损［中图分类号］S 222．5＋5［文献标志码］A［文章编号］1673-3142(2013)01-0053-03Design and Research on Variable Cross－section Excavator BucketSun Zhimin ，Fu Jun ，Qin Xitian ，Sun Shenggang ，Cheng Yongtao ，Zhong Bo ，Min Lingqiang ，Zhou Jin（Shandong Agricultural Machinery Research Institute ，Jinan City ，Shandong Province 250100，China ）［Abstract ］With the acceleration of China＇s infrastructure ，construction machinery in China develops rapidly．Excavator bucketsas wearing parts become the focus of technical improvements．Through overview of excavator bucket status quo and summary of vulnerable symptoms in the buckets ，reasons of wearing are analyzed ，correct bucket design flow of variable cross－section is determined with the principle of projection and three－points determining a surface．［Key words ］excavator ；bucket ；variable cross－section ；wear0引言近年来受国际经济低迷影响，我国采取一揽子刺激内需政策，促进国内基础设施建设，使我国工程机械发展迅速。

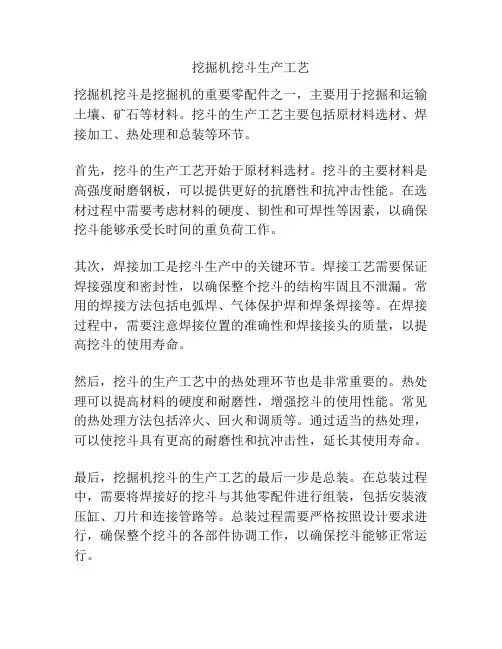

挖掘机挖斗生产工艺
挖掘机挖斗是挖掘机的重要零配件之一，主要用于挖掘和运输土壤、矿石等材料。

挖斗的生产工艺主要包括原材料选材、焊接加工、热处理和总装等环节。

首先，挖斗的生产工艺开始于原材料选材。

挖斗的主要材料是高强度耐磨钢板，可以提供更好的抗磨性和抗冲击性能。

在选材过程中需要考虑材料的硬度、韧性和可焊性等因素，以确保挖斗能够承受长时间的重负荷工作。

其次，焊接加工是挖斗生产中的关键环节。

焊接工艺需要保证焊接强度和密封性，以确保整个挖斗的结构牢固且不泄漏。

常用的焊接方法包括电弧焊、气体保护焊和焊条焊接等。

在焊接过程中，需要注意焊接位置的准确性和焊接接头的质量，以提高挖斗的使用寿命。

然后，挖斗的生产工艺中的热处理环节也是非常重要的。

热处理可以提高材料的硬度和耐磨性，增强挖斗的使用性能。

常见的热处理方法包括淬火、回火和调质等。

通过适当的热处理，可以使挖斗具有更高的耐磨性和抗冲击性，延长其使用寿命。

最后，挖掘机挖斗的生产工艺的最后一步是总装。

在总装过程中，需要将焊接好的挖斗与其他零配件进行组装，包括安装液压缸、刀片和连接管路等。

总装过程需要严格按照设计要求进行，确保整个挖斗的各部件协调工作，以确保挖斗能够正常运行。

综上所述，挖掘机挖斗的生产工艺包括原材料选材、焊接加工、热处理和总装等环节。

每个环节都需要严格控制质量，以确保挖斗的性能和使用寿命。

只有通过科学、规范的生产工艺，才能生产出高质量的挖斗，为挖掘机的工作提供良好支持。

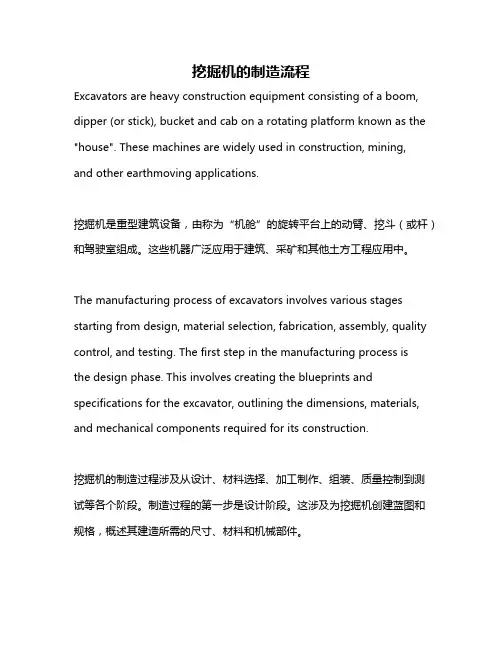

挖掘机的制造流程Excavators are heavy construction equipment consisting of a boom, dipper (or stick), bucket and cab on a rotating platform known as the "house". These machines are widely used in construction, mining,and other earthmoving applications.挖掘机是重型建筑设备，由称为“机舱”的旋转平台上的动臂、挖斗（或杆）和驾驶室组成。

这些机器广泛应用于建筑、采矿和其他土方工程应用中。

The manufacturing process of excavators involves various stages starting from design, material selection, fabrication, assembly, quality control, and testing. The first step in the manufacturing process isthe design phase. This involves creating the blueprints and specifications for the excavator, outlining the dimensions, materials, and mechanical components required for its construction.挖掘机的制造过程涉及从设计、材料选择、加工制作、组装、质量控制到测试等各个阶段。

制造过程的第一步是设计阶段。

这涉及为挖掘机创建蓝图和规格，概述其建造所需的尺寸、材料和机械部件。

Once the design phase is complete, the next step is material selection. This involves choosing the appropriate materials for different components of the excavator, considering factors such as strength, durability, and cost-effectiveness. Various metals and alloys are commonly used in the construction of excavators, each selected for their specific properties and suitability for different parts of the machine.设计阶段完成后，下一步是材料选择。

(2)铲斗基本参数的确定设计时，把铲斗的回转半径R(即铲斗与动臂铰接点至切削刃之间的距离)作为基本参数，铲斗的其他参数则作为R的函数。

R是铲斗的回转半径(见图4-7)，它的大小不仅直接影响铲斗底壁的长度，而且还直接影响转斗时掘起力及斗容的大小，所以它是一个与整机总体有关的参数。

铲斗的回转半径尺寸可按下式计算。

图4-7 铲斗参考尺寸（m） (4-1)式中Vr—铲斗的额定容量，m³；—铲斗的内侧宽度，m；λg—铲斗的斗底长度系数，λg=1.40～1.53；λz—后壁的长度系数，λz=1.1～1.2；λk—挡板的高度系数，λk=0.120.14；λr—圆弧的半径系数，λr==0.35～0.4；γ—张开角,为45°～52°；γ1—挡板与后壁间的夹角，选择γ1时应使侧壁切削刃与挡板的夹角为90°。

在设计当中，铲斗的额定容量由设计任务书给出Vr=3m³。

铲斗的内侧宽度=b++(0.1～0.2)-2a (m) (4-2) 式中b-装载机轮距，m；-轮胎宽度，m；a-铲斗侧壁切削刃厚度，m。

查阅资料，山特牌ZL50轮式装载机图册，得b=2.24m ，=0.5969m ，a=0.025m ，关于(0.1～0.2),取0.15m.计算得=2.937m 。

设计参数的选择，由经验获取，λg =1.5，λz =1.15，λk =0.13，λr =0.4，γ=48°，γ1=13°。

通过上述参数的选择，带入(4-1)式中，得到R=1.259m 。

(3)铲斗截面各边尺寸计算斗底长度：Lg=Rλg=1.259×1.5=1.889m ， (4-3) 斗后壁长度：Lz=Rλz=1.259×1.15=1.448m ， (4-4) 挡板高度：Lk=Rλk=1.259×0.13=0.163m ， (4-5) 斗底圆弧半径：r=Rλr=1.259×0.4=0.503m ， (4-6)2.铲斗容量计算与误差判断铲斗容量是装载机的总体参数之一，铲斗的斗容量已经系列化，其计算也以标准化。

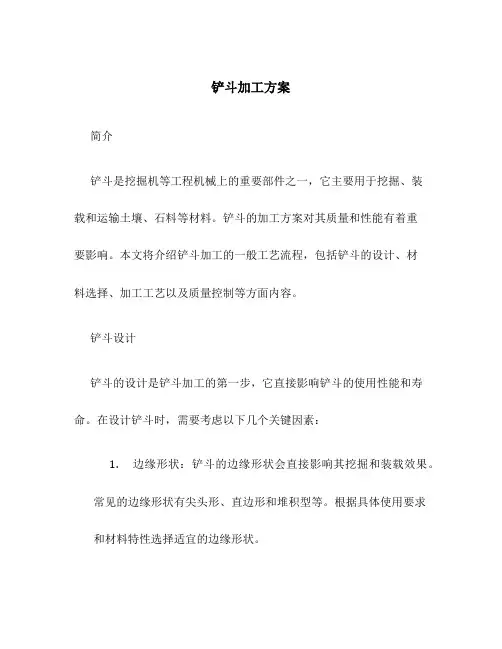

铲斗加工方案简介铲斗是挖掘机等工程机械上的重要部件之一，它主要用于挖掘、装载和运输土壤、石料等材料。

铲斗的加工方案对其质量和性能有着重要影响。

本文将介绍铲斗加工的一般工艺流程，包括铲斗的设计、材料选择、加工工艺以及质量控制等方面内容。

铲斗设计铲斗的设计是铲斗加工的第一步，它直接影响铲斗的使用性能和寿命。

在设计铲斗时，需要考虑以下几个关键因素：1.边缘形状：铲斗的边缘形状会直接影响其挖掘和装载效果。

常见的边缘形状有尖头形、直边形和堆积型等。

根据具体使用要求和材料特性选择适宜的边缘形状。

2.容量和倾角：铲斗的容量和倾角需根据挖掘机的工作条件和作业要求进行设计。

容量过大可能导致装载不满，容量过小那么会影响作业效率。

倾角的选择要考虑到土壤类型、松软程度等因素。

3.材料选择：铲斗一般采用高强度耐磨钢材料制作，如Q345B等。

这种材料具有良好的强度和耐磨性能，能够满足铲斗在恶劣条件下的使用要求。

加工工艺铲斗加工的工艺流程主要包括以下几个步骤：1.材料切割：根据设计要求，将选用的耐磨钢材料进行切割。

切割方法主要有火焰切割、等离子切割等。

2.折弯和卷边：对切割好的板材进行折弯和卷边，形成铲斗的壁板和边缘。

3.焊接：将各个零部件进行焊接，形成整体铲斗的框架结构。

焊接工艺应符合相关标准，确保焊缝牢固。

4.热处理：对焊接好的铲斗进行热处理，提高其强度和耐磨性能。

常用的热处理方法有正火、淬火、回火等。

5.外表处理：热处理后的铲斗需要进行外表处理，防止锈蚀和减少与材料的摩擦。

通常使用喷涂或镀层等方法进行外表处理。

6.组装和调试：根据设计要求将各个零部件组装起来，并进行调试，确保铲斗的性能和质量。

质量控制在铲斗加工过程中，质量控制是非常重要的环节。

以下是一些常用的质量控制措施：1.原材料质量检验：对选用的耐磨钢材料进行化学成分分析、强度测试和硬度测试，确保材料符合要求。

2.加工工艺控制：在加工过程中，严格控制尺寸和形状的偏差，确保铲斗的精度和一致性。

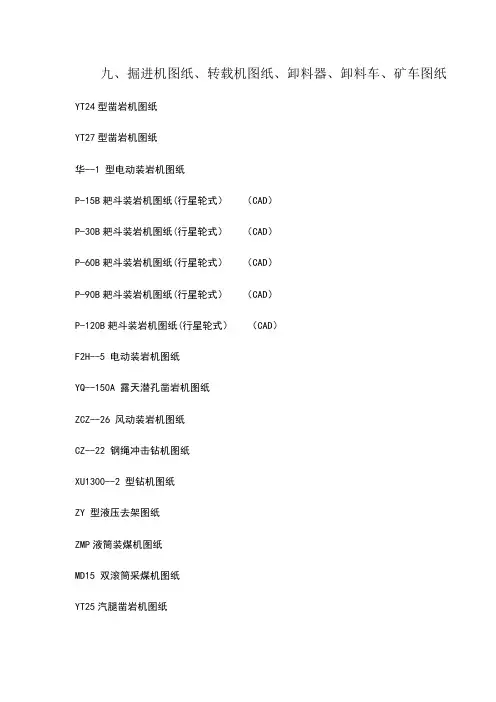

九、掘进机图纸、转载机图纸、卸料器、卸料车、矿车图纸YT24型凿岩机图纸YT27型凿岩机图纸华--1 型电动装岩机图纸P-15B耙斗装岩机图纸(行星轮式）（CAD）P-30B耙斗装岩机图纸(行星轮式）（CAD）P-60B耙斗装岩机图纸(行星轮式）（CAD）P-90B耙斗装岩机图纸(行星轮式）（CAD）P-120B耙斗装岩机图纸(行星轮式）（CAD）F2H--5 电动装岩机图纸YQ--150A 露天潜孔凿岩机图纸ZCZ--26 风动装岩机图纸CZ--22 钢绳冲击钻机图纸XU1300--2 型钻机图纸ZY 型液压去架图纸ZMP液筒装煤机图纸MD15 双滚筒采煤机图纸YT25汽腿凿岩机图纸YT25向上式凿岩机图纸YSP45向上式凿岩机图纸吨机图纸械风力抛煤机图纸ZCY45T全液压侧卸装岩机图纸（CAD）截齿螺旋卸车机图纸（CAD）CK50锻纤机图纸F×100水力旋流器图纸F×125水力旋流器图纸F×150水力旋流器图纸F×250水力旋流器图纸F×300水力旋流器图纸F×350水力旋流器图纸F×500水力旋流器图纸F×660水力旋流器图纸（6--S）4520×1850 中型摇床（CC--2）2100×1050 摇床(6--S)4520×1850 摇床(CC--2)2100×1050 摇床DC--2 型自动型订机图纸说明书DC--3 型自动型订机图纸MQ4A铆订机图纸MQ6A铆订机图纸MQ3P型铆订机图纸M--22铆订机图纸M--28铆订机图纸C6--A型风铲图纸PH6--55 园环链爬车机图纸HGY850混汞碾图纸（碾金机图纸）FT160型汽脚凿岩机图纸FY200型油注器图纸Ф300×300 电动星形卸灰阀图纸Ф400×400 电动星形卸灰阀图纸Ф200×200回转下料器图纸Ф300×300 回转下料器图纸Ф500×500 回转下料器图纸库底、仓底卸料器说明书Ф80手动单咀仓底卸料器图纸Ф100 手动单咀仓底卸料器图纸Ф110 手动单咀仓底卸料器图纸Ф150 手动单咀仓底卸料器图纸Ф80 手动双咀仓底卸料器图纸Ф100 手动双咀仓底卸料器图纸Ф110手动双咀仓底卸料器图纸Ф150 手动双咀仓底卸料器图纸Ф80 气动单咀仓底卸料器图纸Ф100气动单咀仓底卸料器图纸Ф110 气动单咀仓底卸料器图纸Ф150 气动单咀仓底卸料器图纸Ф80 气动双咀仓底卸料器图纸Ф100气动双咀仓底卸料器图纸Ф110气动双咀仓底卸料器图纸Ф150 气动双咀仓底卸料器图纸ZJT1-B500换向卸料器图纸ZJT1-B650换向卸料器图纸ZJT1-B800换向卸料器图纸TD1F气动双侧犁式卸料器图纸TD1F气动单侧犁式卸料器图纸TD2F气动单侧犁式卸料器图纸TD2F气动双侧犁式卸料器图纸TD3F气动单侧犁式卸料器图纸TD3F气动双侧犁式卸料器图纸TD4F气动单侧犁式卸料器图纸TD4F气动双侧犁式卸料器图纸TD1F手动单侧犁式卸料器图纸TD1F手动双侧犁式卸料器图纸TD2F手动双侧犁式卸料器图纸TD2F手动单侧犁式卸料器图纸TD3F手动单侧犁式卸料器图纸TD3F手动双侧犁式卸料器图纸TD4F手动单侧犁式卸料器图纸TD4F手动双侧犁式卸料器图纸TD1F 卸料车图纸TD2F 卸料车图纸TD3F 卸料车图纸TD4F 重型卸料车图纸TD5F 重型卸料车图纸TD6F 重型卸料车图纸ZJT1--12E01Q 气动双侧犁式卸料器图纸 B1200ZJT1--12E01Q 气动单侧犁式卸料器图纸 B1200 （右侧）ZJT1--12E01Q 气动单侧犁式卸料器图纸 B1200 （左侧）ZJT1-5E 500 电动双侧犁式卸料器图纸ZJT1-6E 650 电动双侧犁式卸料器图纸ZJT1-8E 800 电动双侧犁式卸料器图纸ZJT1-10E 1000 电动双侧犁式卸料器图纸ZJT1-12E 1200 电动双侧犁式卸料器图纸ZJT1-B500 电动单侧犁式卸料器图纸（右侧）ZJT1-B650 电动单侧犁式卸料器图纸（右侧）ZJT1-B800电动单侧犁式卸料器图纸（右侧）ZJT1-B1000 电动单侧犁式卸料器图纸（右侧）ZJT1-B1200电动单侧犁式卸料器图纸（右侧）ZJT1-B650 电动单侧犁式卸料器图纸（左侧）ZJT1-B800 电动单侧犁式卸料器图纸（左侧）ZJT1-B1000 电动单侧犁式卸料器图纸（左侧）ZJT1-B1200 电动单侧犁式卸料器图纸（左侧）B500电动推杆双侧犁式卸料器图纸B650电动推杆双侧犁式卸料器图纸B800电动推杆双侧犁式卸料器图纸B1000电动推杆双侧犁式卸料器图纸B1200电动推杆双侧犁式卸料器图纸B500电动推杆单侧犁式卸料器图纸（右侧）B650电动推杆单侧犁式卸料器图纸（右侧）B800电动推杆单侧犁式卸料器图纸（右侧）B1000电动推杆单侧犁式卸料器图纸（右侧）B1200电动推杆单侧犁式卸料器图纸（右侧）B500电动推杆单侧犁式卸料器图纸（左侧）B650电动推杆单侧犁式卸料器图纸（左侧）B800电动推杆单侧犁式卸料器图纸（左侧）B1200电动推杆单侧犁式卸料器图纸（左侧）B500电动推杆双侧犁式卸料小车图纸B650电动推杆双侧犁式卸料小车图纸B800电动推杆双侧犁式卸料小车图纸B500换向卸料器图纸B650换向卸料器图纸B800换向卸料器图纸带式逆止器图纸 B500带式逆止器图纸 B650带式逆止器图纸 B800带式逆止器图纸 B1000带式逆止器图纸 B1200PHF200 卸料器图纸（CAD）EBZ（S）50掘进机图纸（EBZ） (佳木斯）（CAD）EBZS100J掘进机图纸（EBZ） (佳木斯）（CAD）EBZS150J掘进机图纸（EBZ） (佳木斯）（CAD）EBZS200J掘进机图纸（EBZ） (佳木斯）（CAD）EBZ160掘进机图纸（三一重工）CADEBZ132悬臂式掘进机图纸（三一重工）CAD EBZ260掘进机图纸 (佳木斯）（CAD）315A 校平机图纸（CAD）MC1-6A（1吨）材料车图纸（CAD）材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距材料车图纸 (CAD)762轨距平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸 (CAD)762轨距平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)平板车图纸(CAD)固定车箱式矿车图纸（CAD）固定车箱式矿车图纸（CAD）固定车箱式矿车图纸（CAD）固定车箱式矿车图纸（CAD）翻斗式矿车图纸（CAD）标准翻斗车图纸（CAD）翻斗式矿车图纸（CAD）WY-22型履带挖掘机图纸（CAD）WY-100挖掘机图纸（35型）（CAD）WYL5轮胎式液压挖掘机图纸 (CAD)10人煤矿人工车图纸（CAD）10人煤矿人工车图纸（CAD）MPC3-9平板车图纸（CAD）MPC5-6平板车图纸（CAD）MPC10-6平板车图纸（CAD）MPC20-6平板车图纸（CAD）MPC20-9平板车图纸（CAD）MPC25-9平板车图纸（CAD）ZY1200皮带机图纸自移机尾图纸 (西北煤矿机图纸械) （CAD）ZY2700皮带机图纸自移机尾图纸 (山西煤矿机图纸械) （CAD）DQ1000斗轮堆取料机图纸（CAD）SZZ764-200转载机图纸（CAD）SZB730-75转载机图纸（CAD）EZQ-300桥式皮带转载机图纸 (CAD)EZQ80转载机图纸(二运桥式) (CAD)低位放顶煤液压支架图纸（CAD）ZF8000-23-37(B)放顶煤液压支架图纸（PDF）DWX06-35悬浮式单体液压支柱图纸（CAD）DW06-25外注式单体液压支柱图纸（CAD）DW28-35外注式单体液压支柱图纸（CAD）GT08液压锤图纸（CAD）GT10液压锤图纸（CAD）GT20液压锤图纸（CAD）GT30液压锤图纸（CAD）GT40液压锤图纸（CAD）GT50液压锤图纸（CAD）GT60液压锤图纸（CAD）GT70液压锤图纸（CAD）GT75液压锤图纸（CAD）GT80液压锤图纸（CAD）GT90液压锤图纸（CAD）GT100液压锤图纸（CAD）GT130液压锤图纸（CAD）GT150液压锤图纸（CAD）GT160液压锤图纸（CAD）GT190液压锤图纸（CAD）GT200液压锤图纸（CAD）方挖斗图纸图纸 (小松)CAD 方挖斗图纸图纸 (小松)CAD 方挖斗图纸 (日立)CAD挖斗图纸 (日立)CAD方挖斗图纸 (日立)CADZX60-310(斗宽) 挖斗图纸 (日立)CADZX60-360(斗宽) 挖斗图纸 (日立)CADZX60-400(斗宽) 挖斗图纸 (日立)CADZX60-510(斗宽) 挖斗图纸 (日立)CADZX60-600(斗宽) 挖斗图纸 (日立)CADZX60-650(斗宽) 挖斗图纸 (日立)CADZX60-715(斗宽) 挖斗图纸 (日立)CAD方挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)挖斗图纸 (CAD)(日立)挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)ZX70-330（斗宽）挖斗图纸 (CAD)(日立) ZX70-400（斗宽）挖斗图纸 (CAD)(日立) ZX70-500（斗宽）挖斗图纸 (CAD)(日立) ZX70-520（斗宽）挖斗图纸 (CAD)(日立)ZX70-600（斗宽）挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)ZX120-500（斗宽）挖斗图纸 (CAD)(日立)ZX120-600（斗宽）挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)ZX200-210-1方挖斗图纸 (CAD)(日立)ZX200-1RC方挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)ZX200-210- 700（斗宽）挖斗图纸 (CAD)(日立)ZX200-210-1200（斗宽）挖斗图纸 (CAD)(日立)ZX200-210- 配H15型加长臂挖斗图纸 (CAD)(日立) ZX200-210- 配H15型加长臂挖斗图纸 (CAD)(日立)挖斗图纸 (CAD)(日立)ZX230-240-1挖斗图纸 (CAD)(日立)挖斗图纸 (CAD)(日立)ZX230-240-1RC岩石型挖斗图纸 (CAD)(日立)岩石型挖斗图纸 (CAD)(日立)岩石型挖斗图纸 (CAD)(日立)ZX250-700（斗宽）挖斗图纸 (CAD)(日立)岩石型挖斗图纸 (CAD)(日立)岩石型挖斗图纸 (CAD)(日立)岩石型挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)方挖斗图纸 (CAD)(日立)岩石型挖斗图纸 (CAD)(日立)岩石型挖斗图纸 (CAD)(日立)岩石型挖斗图纸 (CAD)(日立)岩石型挖斗图纸 (CAD)(日立)LW540F轮式装载机图纸图纸 (力士德) (CAD) ZWY-80-37G轮式挖掘式转载机图纸 (CAD)HB30G液压锤图纸 (韩国原装) (CAD)ZWY-150-55L型履带式煤矿挖掘式装载机图纸（CAD）40T电动平车图纸（CAD）60T电动平车图纸（CAD）立方三面翻矸车图纸（CAD）立方三面翻矸车图纸（CAD）RC12-6-6平巷人车图纸 (扫描)FDZZ1-6单车摘钩左式翻车机图纸图纸（CAD）FDBZ1-6单车不摘钩左式翻车机图纸图纸（CAD）FDZY1-6单车摘钩右式翻车机图纸图纸（CA）单车摘钩右式翻车机图纸图纸（CAD）液压高位翻车机图纸图纸（CAD）液压高位翻车机图纸图纸（CAD）矿车图纸液压清车机图纸（CAD）矿车图纸液压清车机图纸（CAD）。

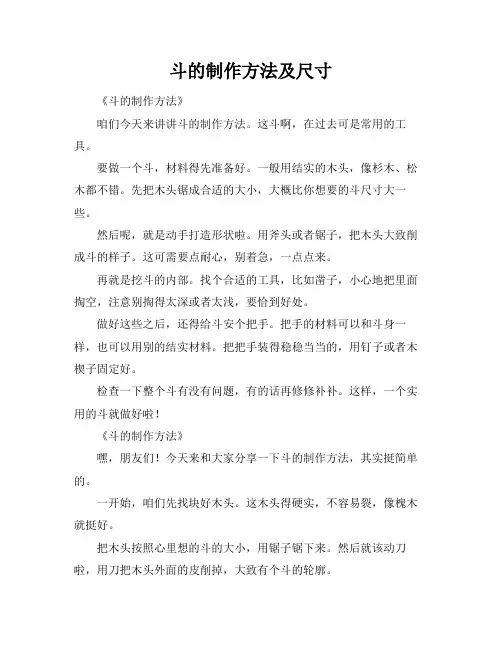

斗的制作方法及尺寸《斗的制作方法》咱们今天来讲讲斗的制作方法。

这斗啊，在过去可是常用的工具。

要做一个斗，材料得先准备好。

一般用结实的木头，像杉木、松木都不错。

先把木头锯成合适的大小，大概比你想要的斗尺寸大一些。

然后呢，就是动手打造形状啦。

用斧头或者锯子，把木头大致削成斗的样子。

这可需要点耐心，别着急，一点点来。

再就是挖斗的内部。

找个合适的工具，比如凿子，小心地把里面掏空，注意别掏得太深或者太浅，要恰到好处。

做好这些之后，还得给斗安个把手。

把手的材料可以和斗身一样，也可以用别的结实材料。

把把手装得稳稳当当的，用钉子或者木楔子固定好。

检查一下整个斗有没有问题，有的话再修修补补。

这样，一个实用的斗就做好啦！《斗的制作方法》嘿，朋友们！今天来和大家分享一下斗的制作方法，其实挺简单的。

一开始，咱们先找块好木头。

这木头得硬实，不容易裂，像槐木就挺好。

把木头按照心里想的斗的大小，用锯子锯下来。

然后就该动刀啦，用刀把木头外面的皮削掉，大致有个斗的轮廓。

接着，用锉刀慢慢地打磨，让斗的形状越来越明显。

这时候得细心，边磨边看，别把形状弄歪了。

内部的处理也很重要。

拿个小铲子或者勺子，一点点把里面挖空，挖的时候要均匀，不然斗就不结实了。

然后做个把手，把手的形状要握着舒服。

把把手安装在斗上，安装的时候要保证牢固，不能松松垮垮的。

都弄好了，再整体检查一遍。

看看有没有粗糙的地方，有的话再打磨打磨。

这样，一个亲手做的斗就完工啦！《斗的尺寸》咱来说说斗的尺寸。

这斗的大小啊，可不是随便定的，得看用处。

要是用来装粮食，那尺寸就得大一些。

一般长度能有个半米左右，宽度也得三四十厘米，深度差不多二十厘米。

这样能装不少粮食，用起来方便。

要是小一点的斗，比如厨房用的，装个调料啥的，那就不用那么大。

长度可能就二三十厘米，宽度十几厘米，深度十来厘米就行。

还有那种专门用来舀水的斗，尺寸又不一样了。

长度大概三四十厘米，宽度和深度都在十五厘米左右，这样舀水的时候不容易洒出来。

挖掘机各部件的详细图解挖掘机各部件的详细图解一．反铲铰接式反铲是单斗液压挖掘机最常用的结构型式，动臂、斗杆和铲斗等主要部件彼此铰接（见图1），在液压缸的作用下各部件绕铰接点摆动，完成挖掘、提升和卸土等动作。

图1 反铲1—斗杆油缸；2—动臂；3—油管；4—动臂油缸；5—铲斗；6—斗齿；7—侧齿；8—连杆；9—摇杆；10—铲斗油缸；11—斗杆1．动臂动臂是反铲的主要部件，其结构有整体式和组合式两种。

1）整体式动臂。

其优点是结构简单，质量轻而刚度大。

缺点是更换的工作装置少，通用性较差。

多用于长期作业条件相似的挖掘机上。

整体式动臂又可分为直动臂和变动臂两种。

其中的直动臂结构简单、质量轻、制造方便，主要用于悬挂式液压挖掘机，但它不能使挖掘机获得较大的挖掘深度，不适用于通用挖掘机；弯动臂是目前应用最广泛的结构型式，与同长度的直动臂相比，可以使挖掘机有较大的挖掘深度。

但降低了卸土高度，这正符合挖掘机反铲作业的要求。

2）组合式动臂。

如图2所示，组合式动臂用辅助连杆或液压缸3或螺栓连接而成。

上、下动臂之间的夹角可用辅助连杆或液压缸来调节，虽然使结构和操作复杂化，但在挖掘机作业中可随时大幅度调整上、下动臂之间的夹角，从而提高挖掘机的作业性能，尤其在用反铲或抓斗挖掘窄而深的基坑时，容易得到较大距离的垂直挖掘轨迹，提高挖掘质量和生产率。

组合式动臂的优点是，可以根据作业条件随意调整挖掘机的作业尺寸和挖掘力，且调整时间短。

此外，它的互换工作装置多，可满足各种作业的需要，装车运输方便。

其缺点是质量大，制造成本高，一般用于中、小型挖掘机上。

2．反铲斗反铲用的铲斗形式，尺寸与其作业对象有很大关系。

为了满足各种挖掘作业的需要，在同一台挖掘机上可配以多种结构型式的铲斗，图3为反铲常用铲斗形式。

铲斗的斗齿采用装配式，其形式有橡胶卡销式和螺栓连接式，如图4所示。

图2 组合式动臂1—下动臂；2—上动臂；3—连杆或液压缸图3 反铲常用铲斗结构1—齿座；2—斗齿；3—橡胶卡销；4—卡销；5、6、7—斗齿板二．正铲单斗液压挖掘机的正铲结构如图5所示，主要由动臂2、动臂油缸1、铲斗5、斗底油缸4等组成。

工程机械挖掘机铲斗结构分析一、铲斗的结构挖掘机铲斗的主要结构包括铲斗壳体、铲斗齿、刀片、耳板和连接杆等部件。

1.铲斗壳体：铲斗壳体是铲斗的主体，一般由前底板、两侧板和后底板等组成。

前底板和两侧板用于承受和分散挖掘力，后底板用于储存挖掘物料。

2.铲斗齿：铲斗齿安装在铲斗壳体的前底板上，用于破碎岩石和土壤。

铲斗齿的结构一般包括齿尖、齿颈和齿座等部分。

3.刀片：刀片安装在铲斗壳体的前底板上，用于切割土壤和岩石。

刀片一般由耐磨钢板制成，具有较强的切割能力。

4.耳板：耳板是连接铲斗和挖机臂的部件，一般由两个耳板和连接杆组成。

耳板通过连接杆连接挖机臂和铲斗，使铲斗能够进行上下旋转和调节。

二、铲斗的工作原理挖掘机铲斗的工作原理是通过挖机臂的上下运动和铲斗的开合来完成挖掘、装载和卸载等工作。

1.挖掘：挖掘时，挖机臂将铲斗放入挖掘物料中，然后向上抬起挖机臂，借助机内液压缸的推力使铲斗和挖机臂一起上升，将物料挖出。

2.装载：装载时，挖机臂将挖掘的物料抬升到需要装载的地方，然后铲斗向内收拢，将物料装入车辆或堆放区域。

3.卸载：卸载时，挖机臂将装载的物料抬升到需要卸载的地方，然后铲斗向外张开，将物料倾倒到指定位置。

三、铲斗的优化措施为了提高挖掘机铲斗的工作效率和使用寿命，需要采取一些优化措施。

1.选用优质材料：铲斗的主要受力部件应选用高强度、高韧性的材料，以提高结构的耐久性和抗磨性。

2.合理设计结构：铲斗的结构应根据不同的工作条件和物料特性进行合理设计，以提高挖掘、装载和卸载效率，并避免因设计不合理引起的裂纹和断裂等故障。

3.加强润滑和维护：定期对铲斗进行润滑和维护，保持铲斗的良好工作状态，减少故障和损坏的发生。

4.做好使用管理：合理使用和操作挖掘机铲斗，严格遵守使用规程和操作规范，以延长铲斗的使用寿命。

通过对挖掘机铲斗结构的分析和优化措施的提出，可以提高挖掘机的工作效率和使用寿命，为工程建设提供更高效、更可靠的设备支持。

挖掘机铲斗等属具技术路线等情况简介铲斗：（QQ：2991417041）挖掘机最基础的属具就是铲斗，铲斗的用途广泛，可以用铲斗挖掘高于或低于承机面的物料，并装入运输车辆或卸至堆料场。

挖掘的物料主要是土壤、煤、泥沙以及经过预松后的土壤和岩石。

结构形式：半箱形焊接件，（QQ：2991417041）材质：如下图，图中红色部分及侧板，较好质量的铲斗，国内现一般使用HT60或HQ60（Q490）材质；蓝色水平底部耐磨板，国内现一般使用HQ100（NM360）材质，其余部分材质使用Q345B材质。

而质量较差的铲斗，除红色部分使用Q345B（16Mn）外，其余普遍使用Q235（A3）。

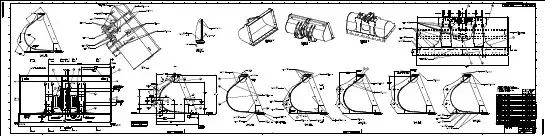

板厚：4-55mm（QQ：2991417041）工艺路线：以三一20吨级配0.93方铲斗为例（三一认证外协工厂）板类部件的工艺路线为：火焰下料、校平、卷板、钻孔所需设备：火焰切割机，卷板机，摇臂钻组焊及焊接工艺流程见工艺截图所需设备：卧式镗床、二氧化碳气体保护焊焊机、搭焊工装、焊接变位机、专业检具三一0.93方铲斗图纸截图（QQ：2991417041）三一0.93方铲斗工艺截图1（QQ：2991417041）三一0.93方铲斗工艺截图2（QQ：2991417041）焊接完毕后，还需要经过抛丸，底漆面漆工艺后，机械加工面涂抹防锈油并屏蔽。

所需设备：抛丸线、涂装线以下为沃尔沃认证工厂，铲斗生产线照片耳板后座焊接（QQ：2991417041）焊后探伤（QQ：2991417041）铲斗搭焊（QQ：2991417041）铲斗搭焊2（QQ：2991417041）斗齿先期搭焊（QQ：2991417041）焊前预热（QQ：2991417041）铲斗焊接（QQ：2991417041）铲斗焊接完成（QQ：2991417041）抛丸涂装线（QQ：2991417041）在小型工厂，铲斗生产也可以最大化的简化，所需设备只需要：火焰切割机，卷板机，二氧化碳气体保护焊焊机（1.2mm焊丝），摇臂钻，普通卧式车床，乙炔焊。
