电热水壶内部电路原理图及故障维修方法电热水壶内部电路原理图及故障维修方法电热水壶内部结构（对应图中3）1.分离式底座，由圆形底座、电源插座、电源线组成；关于电源线的长度是有国标规定的，这是出于安全考虑的。
它的作用是供电、承重，设计为母头，这样的设计是为了防止误触摸插座而发生触电事故；图三分离式底座2.壶身底座：由蒸汽式自动断电开关、水壶插座、加热盘、温控器、热熔断器、指示灯组成；以上有的没有热熔断器；这是电热水壶的工作、控制部分，是核心部件；壶身电源公头与底座母头结合形成开关；图四壶身底座3.壶身:由外壳、壶身、手柄、上盖组成，有的外壳是不锈钢材料，有的是塑料材料，壶身用来盛水，有的为双层结构，有的为单层结构；有的外壳还有水位标尺，有的蒸汽自动开关在下部，有的在手柄上，相应内部结构上不同，比如图五左图对应图四内部结构。
有的壶盖设有手提，有的没有，在手柄上有开关；图五壶身电热水壶结构之二（对应图一中的2，开关在手柄上）1.壶身底座，很明显与上面的不一样，蒸汽开关不在壶身底座上；图六壶身底座之二2.手柄、壶身图七手柄壶身3.温控器图八温控器工作原理：不同的厂家的产品工作原理不同，但差异不大，原理大同小异，这里列举三个比较典型的电路图供大家参考。
1.非保温式电热水壶原理：见下图六，接通电源后，蒸汽自动开关SA闭合，电源L→SA→温控器→热熔断器→加热盘→电源N形成了回路，加热盘开始加热，指示灯并联在加热盘上，于是指示灯发光。
当水开以后，蒸汽式自动开关断电，指示灯熄灭，电热水壶停止加热。
它是利用了电流的热效应工作的，是将电能转换为热能的装置。
从电路可以看出，加热盘与指示灯为并联关系，与温控器、热熔断器、蒸汽开关为串联关系。
图九非保温式电热水壶2.保温式电热水壶之一：见下图七，其内部有两个加热盘，当水开之后，主加热盘断电，温度降低到一定值时，副加热盘投入工作，保持水温在一定范围内。
红色指示灯、绿色指示灯对应不同的状态。

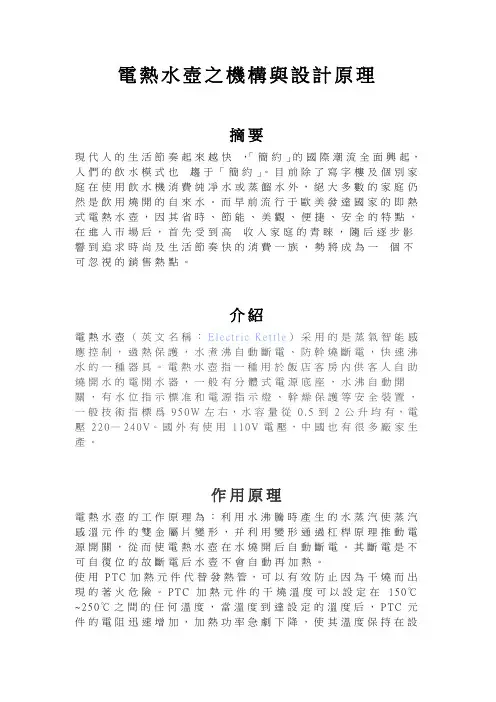

電熱水壺之機構與設計原理摘要現代人的生活節奏起來越快，「簡約」的國際潮流全面興起，人們的飲水模式也趨于「簡約」。
目前除了寫字樓及個別家庭在使用飲水機消費純凈水或蒸餾水外，絕大多數的家庭仍然是飲用燒開的自來水。
而早前流行于歐美發達國家的即熱式電熱水壺，因其省時、節能、美觀、便捷、安全的特點，在進入市場后，首先受到高收入家庭的青睞，隨后逐步影響到追求時尚及生活節奏快的消費一族，勢將成為一個不可忽視的銷售熱點。
介紹電熱水壺（英文名稱：E l e c t r i c K e t t l e）采用的是蒸氣智能感應控制，過熱保護，水煮沸自動斷電、防幹燒斷電，快速沸水的一種器具。
電熱水壺指一種用於飯店客房内供客人自助燒開水的電開水器，一般有分體式電源底座，水沸自動開關，有水位指示標准和電源指示燈、幹燥保護等安全裝置，一般技術指標爲950W左右，水容量從0.5到2公升均有，電壓220—240V。
國外有使用110V電壓，中國也有很多廠家生產。
作用原理電熱水壺的工作原理為：利用水沸騰時產生的水蒸汽使蒸汽感溫元件的雙金屬片變形，并利用變形通過杠桿原理推動電源開關，從而使電熱水壺在水燒開后自動斷電。
其斷電是不可自復位的故斷電后水壺不會自動再加熱。
使用P T C加熱元件代替發熱管，可以有效防止因為干燒而出現的著火危險。
P T C加熱元件的干燒溫度可以設定在150℃~250℃之間的任何溫度，當溫度到達設定的溫度后，P T C元件的電阻迅速增加，加熱功率急劇下降，使其溫度保持在設定溫度而不會繼續上升。
P T C加熱元件的自動控制溫度性能是絕對可靠的，它靠的是P T C本體內的電阻變化而控制溫度，而不是依靠任何觸點控制。
所以現在很多高檔的電熱水壺采用了P T C解熱元件。
但是，由于現在很多電熱水壺設計人員還不習慣使用P T C加熱元件，加上P T C的價格相對較高，體積相對較大，使其套用受到限制。
P T C加熱元件用于電熱水壺的保溫具有較大的優勢。

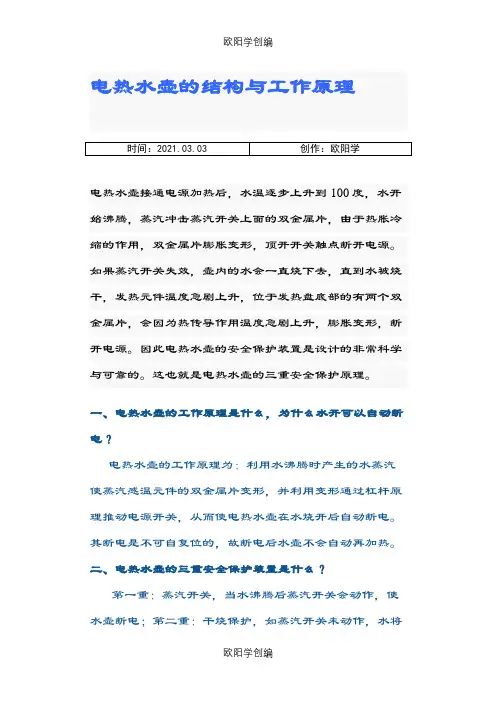

电热水壶的结构与工作原理电热水壶接通电源加热后，水温逐步上升到100度，水开始沸腾，蒸汽冲击蒸汽开关上面的双金属片，由于热胀冷缩的作用，双金属片膨胀变形，顶开开关触点断开电源。
如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部的有两个双金属片，会因为热传导作用温度急剧上升，膨胀变形，断开电源。
因此电热水壶的安全保护装置是设计的非常科学与可靠的。
这也就是电热水壶的三重安全保护原理。
一、电热水壶的工作原理是什么，为什么水开可以自动断电？电热水壶的工作原理为：利用水沸腾时产生的水蒸汽使蒸汽感温元件的双金属片变形，并利用变形通过杠杆原理推动电源开关，从而使电热水壶在水烧开后自动断电。
其断电是不可自复位的，故断电后水壶不会自动再加热。
二、电热水壶的三重安全保护装置是什么？第一重：蒸汽开关，当水沸腾后蒸汽开关会动作，使水壶断电；第二重：干烧保护，如蒸汽开关未动作，水将会一直烧下去并不断减少，当水低于最低水位或烧干时，另一温控上的双金属片会动作，使水壶断电；第三重，如以上均失去作用，随着温度升高，温控器内一塑料推杆将会熔化，使水壶断电。
三、电热水壶按照外形结构有那些分类？按结构分为直插式和旋转式。
直插式就是壶体与底座不能旋转，用发热管直接加热；旋转式是壶体与底座可以360度旋转，用发热盘加热。
目前市场常见的大多数产品为旋转式。
四、为什么有些电热水壶有香味，有香味是不是高档？有香味的电热水壶是在密封硅胶里加了芬香类的物质，所以打开盖子后会闻到一股香味，有香味表面感觉很好,但实际上对人体健康不利，所以有香味的电热水壶只是一些小品牌表面引诱消费者购买。
好的水壶应该是没有任何味道的，包括塑料味。
盛装水的塑料部分，必须是食品级塑料，而食品级塑料是没有味道的。
五、为什么电热水壶使用一段时间后加热会有噪音？是不是产品有问题呢？烧水有噪音是因为电热水壶内产生了较多的水垢，加热时会产生大量气泡，气泡在上升过程中爆开而发出响声。
