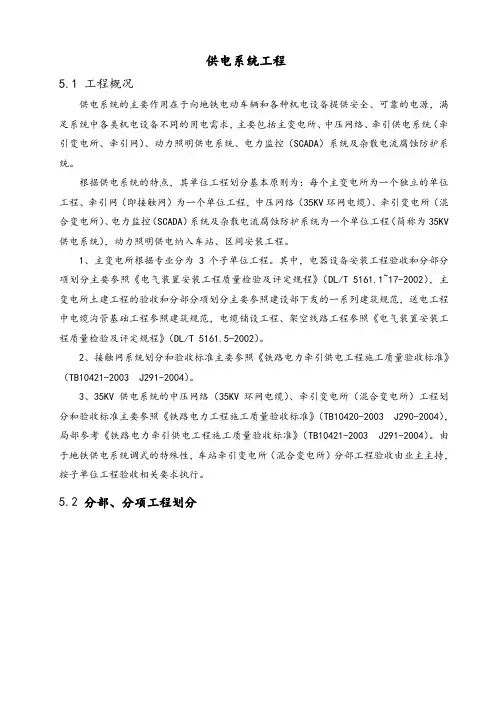

供电系统工程5.1 工程概况供电系统的主要作用在于向地铁电动车辆和各种机电设备提供安全、可靠的电源，满足系统中各类机电设备不同的用电需求，主要包括主变电所、中压网络、牵引供电系统（牵引变电所、牵引网）、动力照明供电系统、电力监控（SCADA）系统及杂散电流腐蚀防护系统。
根据供电系统的特点，其单位工程划分基本原则为：每个主变电所为一个独立的单位工程、牵引网（即接触网）为一个单位工程，中压网络（35KV环网电缆）、牵引变电所（混合变电所）、电力监控（SCADA）系统及杂散电流腐蚀防护系统为一个单位工程（简称为35KV 供电系统），动力照明供电纳入车站、区间安装工程。
1、主变电所根据专业分为3个子单位工程。
其中，电器设备安装工程验收和分部分项划分主要参照《电气装置安装工程质量检验及评定规程》（DL/T 5161.1~17-2002），主变电所土建工程的验收和分部分项划分主要参照建设部下发的一系列建筑规范，送电工程中电缆沟管基础工程参照建筑规范，电缆铺设工程、架空线路工程参照《电气装置安装工程质量检验及评定规程》（DL/T 5161.5-2002）。
2、接触网系统划分和验收标准主要参照《铁路电力牵引供电工程施工质量验收标准》（TB10421-2003 J291-2004）。
3、35KV供电系统的中压网络（35KV环网电缆）、牵引变电所（混合变电所）工程划分和验收标准主要参照《铁路电力工程施工质量验收标准》（TB10420-2003 J290-2004），局部参考《铁路电力牵引供电工程施工质量验收标准》（TB10421-2003 J291-2004）。
由于地铁供电系统调式的特殊性，车站牵引变电所（混合变电所）分部工程验收由业主主持，按子单位工程验收相关要求执行。
5.2 分部、分项工程划分主变电所工程划分表接触网工程划分表35KV供电系统工程划分表5.3 主变电所工程验收资料主变电所工程资料目录承包单位：合同号：监理单位：编号：主变电所单位工程质量竣工验收记录统表一监理单位：编号：主变电所单位工程质量控制资料核查记录统表二监理单位：编号：主变电所单位工程安全和功能检验资料核查记录及主要功能抽查记录统表三2核查、抽查人为验收组的监理单位人员。
附件：上报模板：

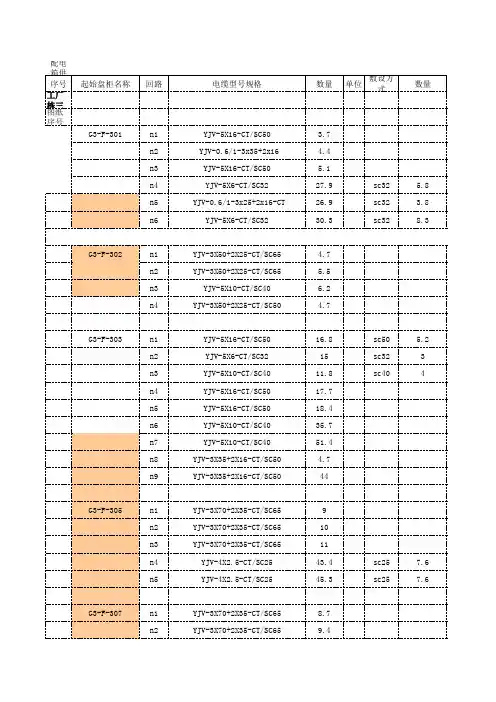

（##单位#车间#站所）供配电系统检查情况汇总表
填报时间：检查时间：填报人：设备主管科长（签字并注明时间）：单位设备主管领导（签字并注明时间）：
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
精选文档，供参考！
说明：1、本模板中内容为检查基本项目，实际检查要详查，填报内容应全面体现出设备检查部位的实际状况；2、检查中要结合安全警示、防护、消防等内容一并开展，对发现的隐患和问题应按照公司隐患排查治理要求录入隐患排查治理系统之中，对发现的重大安全隐患要进行督办整改，并由本单位领导挂牌督办处理；3、各单位要结合本单位用电特点实施全方位的检查，检查前要召开预备会，明确检查人职责、检查对象、检查依据以及检查方法和标准，杜绝走过场，力争通过检查，弄清依据标准的具体内容、目前存在的问题以及需要解决隐患的手段和方法，彻底解决似是而非、熟视无睹的管理缺陷，确保供配电系统安全、可靠、经济运行；4、本表填报按照划分单元进行填写，每个单元进行汇总，按照单元汇总方式上报。
精选文档，供参考！
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的支持）
精选文档，供参考！。
供电系统工程5.1 工程概况供电系统的主要作用在于向地铁电动车辆和各种机电设备提供安全、可靠的电源，满足系统中各类机电设备不同的用电需求，主要包括主变电所、中压网络、牵引供电系统（牵引变电所、牵引网）、动力照明供电系统、电力监控（SCADA）系统及杂散电流腐蚀防护系统。
根据供电系统的特点，其单位工程划分基本原则为：每个主变电所为一个独立的单位工程、牵引网（即接触网）为一个单位工程，中压网络（35KV环网电缆）、牵引变电所（混合变电所）、电力监控（SCADA）系统及杂散电流腐蚀防护系统为一个单位工程（简称为35KV供电系统），动力照明供电纳入车站、区间安装工程。
1、主变电所根据专业分为3个子单位工程。
其中，电器设备安装工程验收和分部分项划分主要参照《电气装置安装工程质量检验及评定规程》（DL/T 5161.1~17-2002），主变电所土建工程的验收和分部分项划分主要参照建设部下发的一系列建筑规范，送电工程中电缆沟管基础工程参照建筑规范，电缆铺设工程、架空线路工程参照《电气装置安装工程质量检验及评定规程》（DL/T 5161.5-2002）。
2、接触网系统划分和验收标准主要参照《铁路电力牵引供电工程施工质量验收标准》（TB10421-2003 J291-2004）。
3、35KV供电系统的中压网络（35KV环网电缆）、牵引变电所（混合变电所）工程划分和验收标准主要参照《铁路电力工程施工质量验收标准》（TB10420-2003 J290-2004），局部参考《铁路电力牵引供电工程施工质量验收标准》（TB10421-2003 J291-2004）。
由于地铁供电系统调式的特殊性，车站牵引变电所（混合变电所）分部工程验收由业主主持，按子单位工程验收相关要求执行。
5.2 分部、分项工程划分主变电所工程划分表单位工程分部工程分项工程变、配电所安装工程变、配电所基础、构架及遮栏基础构架及遮栏变、配电所变配电装置电力变压器互感器高压断路器隔离开关、负荷开关及高压熔断器避雷器电容器、电抗器配电盘（柜）及二次回路母线装置电源装置箱式变电装置电缆线路直埋电缆敷设厂房、电缆沟内电缆敷设电缆头制作与安装变、配电所综合自动化系统配电盘（柜）及二次回路综合自动化系统安装综合自动化系统调试变、配电所受电启动及送电开通受电启动及送电开通接地装置接地装置敷设接地干线敷设避雷针（线、带、网）接地接触网工程划分表子单位工程分部工程分项工程接触网基础及埋入杆支柱基础、拉线基础、刚性埋入杆件、底座填充支柱、横梁、拉线、接地极支柱、横梁、拉线、接地极支持结构横梁固定索、支柱装配、定位器及定位装置、刚性支持悬挂装置承力索、接触线及地线架设承力索架设、接触线架设、地线架设、馈线架设接触悬挂柔性中心锚结、柔性吊弦及吊索、柔性接触悬挂、补偿装置、柔性锚段关节，汇流排安装、刚性接触悬挂、刚性中心锚节、刚性锚段关节、刚柔过渡设备电连接线、线岔、隔离开关、柔性分段绝缘器、刚性分段绝缘器、避雷器、地电位均衡器、均流箱安装和电缆敷设、回流箱安装和电缆敷设号码、标志支柱号码安装、标志牌安装冷滑试验及送电开通冷滑试验、送电开通35KV供电系统工程划分表子单位工程分部工程子分部工程分项工程变电所安装车站/停车场/车辆段混合变电所或牵引变电所变、配电所基础、构架及遮拦基础、构架及遮拦变、配电所变配电装置电力变压器、组合电器、配电盘（柜）及二次回路、母线装置、电源装置电力电缆及控制电缆电力电缆及控制电缆变、配电所综合自动化系统配电盘（柜）及二次回路、综合自动化系统安装、综合自动化系统调试变、配电所受电启动及送电开通受电启动及送电开关接地装置接地装置的敷设、接地干线敷设电力监控工程电力调度系统或复示系统保护管、线缆敷设保护管、线缆敷设设备安装调试设备安装、设备调试35KV环网电缆工程供电分区环网电缆工程直埋电缆的敷设、电缆沟内电缆的敷设、管道内电缆敷设、隧道内电缆敷设、桥架上电缆敷设、电缆头制作与安装杂散电流防护工程车站牵引降压混合变电所参考电极安装、柜箱安装、数据采集处理装置/工控机安装、电缆敷设车辆段或停车场参考电极安装、柜箱安装、数据采集处理装置/工控机安装、电缆敷设5.3 主变电所工程验收资料主变电所工程资料目录序号表格名称表号一单位工程验收资料1主变电所单位工程质量竣工验收记录统表一2主变电所单位工程质量控制资料核查记录统表二3主变电所单位工程安全和功能检验资料核查记录及主要功能抽查记录统表三4主变电所单位工程观感质量检查记录统表四二质量控制资料1 隐蔽验收资料变压器器身检查隐蔽验收配电装置母线隐蔽验收直埋电缆隐蔽验收2 施工、检验及安装调试记录变压器运输冲击记录变压器破氮前氮气压力检查记录绝缘油试验（新到油每批取样，油处理后注油前、后，变压器投运前、后取样）记录气体继电器检验记录事故排油系统检查（土建检验项目复印归档）验评冷却器密封试验签证真空注油及密封试验签证电容器组安装签证组合式油浸电容器安装签证封闭式组合电器安装及调整记录封闭式组合电器隔气室气体密封试验记录封闭式组合电器隔气室气体湿度检测记录35kV及以上电缆敷设记录三分部、分项质量验收记录1 基础检验批质量验收记录ZB1.12 构架及遮栏检验批质量验收记录ZB1.23 电力变压器检验批质量验收记录检验ZB1.34 互感器批质量验收记录检验ZB1.45 高压断路器检验批质量验收记录ZB1.56 高压断路器检验批质量验收记录ZB1.5 续7 隔离开关、负荷开关及高压熔断器检验批质量验收记录ZB1.78 避雷器检验批质量验收记录ZB1.89 电容器、电抗器检验批质量验收记录表ZB1.8 续10 电容器、电抗器检验批质量验收记录表续表1ZB2.011 电缆头制作与安装检验批质量验收记录ZB2.112 配电柜及二次回路检验批质量验收记录ZB2.213 配电柜及二次回路检验批质量验收记录ZB2.3 续14 母线装置检验批质量验收记录ZB2.415 母线装置检验批质量验收记录ZB2.4续16 母线装置检验批质量验收记录ZB2.4续17 电源装置检验批质量验收记录ZB2.718 箱式变电装置检验批质量验收记录表ZB2.819 直埋电缆敷设检验批质量验收记录ZB2.920 直埋电缆敷设检验批质量验收记录ZB2.9续21 厂房、电缆沟内电缆敷设检验批质量验收记录ZB3.022 厂房、电缆沟内电缆敷设检验批质量验收记录ZB3.0续23 电缆头制作与安装检验批质量验收记录ZB3.224 综合自动化系统安装检验批质量验收记录ZB3.325 综合系统化调试检验批质量验收记录ZB3.426 综合系统化调试检验批质量验收记录ZB3.4续27 受电启动及送电开通检验批质量验收记录表ZB3.628 接地装置敷设检验批质量验收记录ZB3.729 接地干线敷设检验批质量验收记录ZB3.830 避雷针（线、带、网）接地检验批质量验收记录表ZB3.931 现浇铁塔基础检查及评级记录32 自立式铁塔组立检查及评级记录33 导、地线展放施工检查及评级记录表34 紧线施工检查及评级记录35 附件安装施工检查及评级记录36 交叉跨越检查及评级记录37 变压器带电试运质量检验评定(签证)表38 组合电器带电试运分部工程质量检验评定（签证）表39 高压配电装置带电试运分部工程质量检验评定表40 低压配电装置带电试运分部工程质量检验评定表41 路径复测记录表42 分项工程质量验收记录注：土建表格参照土建、装修、安装等用表。
供电系统工程5.1 工程概况供电系统的主要作用在于向地铁电动车辆和各种机电设备提供安全、可靠的电源，满足系统中各类机电设备不同的用电需求，主要包括主变电所、中压网络、牵引供电系统（牵引变电所、牵引网）、动力照明供电系统、电力监控（SCADA）系统及杂散电流腐蚀防护系统。
根据供电系统的特点，其单位工程划分基本原则为：每个主变电所为一个独立的单位工程、牵引网（即接触网）为一个单位工程，中压网络（35KV环网电缆）、牵引变电所（混合变电所）、电力监控（SCADA）系统及杂散电流腐蚀防护系统为一个单位工程（简称为35KV 供电系统），动力照明供电纳入车站、区间安装工程。
1、主变电所根据专业分为3个子单位工程。
其中，电器设备安装工程验收和分部分项划分主要参照《电气装置安装工程质量检验及评定规程》（DL/T 5161.1~17-2002），主变电所土建工程的验收和分部分项划分主要参照建设部下发的一系列建筑规范，送电工程中电缆沟管基础工程参照建筑规范，电缆铺设工程、架空线路工程参照《电气装置安装工程质量检验及评定规程》（DL/T 5161.5-2002）。
2、接触网系统划分和验收标准主要参照《铁路电力牵引供电工程施工质量验收标准》（TB10421-2003 J291-2004）。
3、35KV供电系统的中压网络（35KV环网电缆）、牵引变电所（混合变电所）工程划分和验收标准主要参照《铁路电力工程施工质量验收标准》（TB10420-2003 J290-2004），局部参考《铁路电力牵引供电工程施工质量验收标准》（TB10421-2003 J291-2004）。
由于地铁供电系统调式的特殊性，车站牵引变电所（混合变电所）分部工程验收由业主主持，按子单位工程验收相关要求执行。
5.2 分部、分项工程划分主变电所工程划分表接触网工程划分表35KV供电系统工程划分表5.3 主变电所工程验收资料主变电所工程资料目录承包单位：合同号：监理单位：编号：主变电所单位工程质量竣工验收记录统表一监理单位：编号：主变电所单位工程质量控制资料核查记录统表二监理单位：编号：主变电所单位工程安全和功能检验资料核查记录及主要功能抽查记录统表三2核查、抽查人为验收组的监理单位人员。

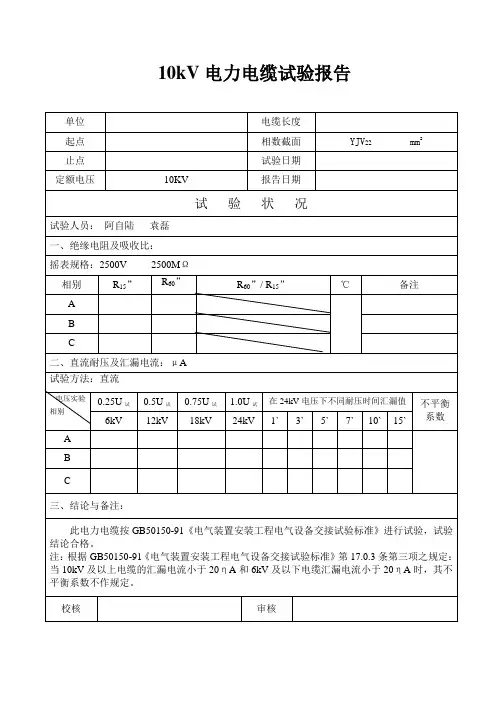

10kV电力电缆试验报告
10kV氧化锌避雷器试验报告
低压氧化锌避雷器试验报告
电压互感器试验报告委托单位：
低压屏母线试验委托单位：
接地电阻试验
真空开关柜试验报告
低压电缆试验报告
10kV户外高压真空断路器试验报告单
编号：
委托单位：测试日期：
线路名称：
电压等级：型式：
注：10kV真空断路器按规程要求：耐压为≥42 kV；时间为≥60秒。
绝缘电阻≥2500MΩ。
测试人：
电缆头耐压试验记录单
委托单位：试验日期：
10kV负荷开关试验报告
10kV跌落保险试验报告单
注：10kV跌落保险按规程要求：耐压为≥42 kV；时间为≥60秒。
绝缘电阻≥2500MΩ。
测试人：
10kV真空开关试验报告
10kV电流互感器试验报告单位：
10kV电流互感器试验报告单位：
10kV真空断路器试验报告
低压母线试验
交流耐压试验电压
交流耐压试验电压从0开始，前40%电压升压没有要求。
从40%电压开始要按3%每秒的速度升压
kV电力电缆交流耐压试验报告

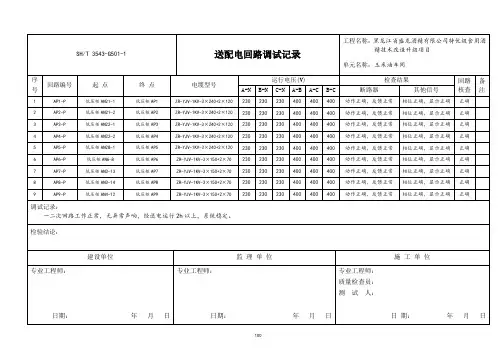

送配系统调试记录。
