送配电设备系统调试“1kv以下交流供电”子目

编码：030211说明一、本章内容包括电气设备的本体试验和主要设备的分系统调试;成套设备的整套启动调试按专业定额另行计算;主要设备的分系统内所含的电气设备元件的本体试验已包括在该分系统调试子目之内;如：变压器的系统调试中已包括该系统中的变压器、互感器、开关、仪表和继电器和绝缘子、电缆等一、二次设备的本体调试和回路试验;二、电气调试所需的电力消耗已包括在定额内,不另计算;但功率大于10kW电机及发电机的启动调试用的蒸汽、电力和其他动力能源消耗及变压器空载试运转的电力消耗,另行计算;三、送配电设备调试中的1kV以下子目适用于所有低压供电回路,如从低压配电装置至分配电箱的供电回路；但从配电箱直接至电动机的供电回路已包括在电动机的系统调试子目内;送配电设备系统调试包括系统内的电缆试验、瓷瓶耐压等全套调试工作;供电桥回路中的断路器、母线分段断路器皆作为独立的供电系统计算;本定额皆按一个系统一侧配一台断路器考虑的;若两侧皆有断路器时,则按两个系统计算;如果分配电箱内只有刀开关、熔断器等不含调试元件的供电回路,则不再作为调试系统计算;四、送配电设备系统调试,适用于各种供电回路包括照明供电回路的系统调试;凡供电回路中带有仪表、继电器、电磁开关等调试元件的不包括闸刀开关、保险器,均按调试系统计算;移动式电器和以插座连接的家电设备业经厂家调试合格、不需要用户自调的设备均不应计算调试费用;五、起重机电气装置、空调电气装置、各种机械设备的电气装置,如堆取料机、装料车、推煤车等成套设备的电气调试应分别按相应的分项调试子目执行;六、本章不包括设备的烘干处理和设备本身缺陷造成的元件更换修理和修改,亦未考虑因设备元件质量低劣对调试工作造成的影响;本定额系按新的合格设备考虑的,如遇以上情况时,应另行计算;经修配改或拆迁的旧设备调试,基价乘以系数;七、本章只限电气设备自身系统的调整试验;配合机械设备及其他工艺的单体试车,按施工组织方案另行计费;八、调试子目不包括试验设备、仪器仪表的场外转移费用;九、调试子目已包括熟悉资料、核对设备、填写试验记录、保护整定值的整定和调试报告的整理工作;十、电力变压器如有“带负荷调压装置”,调试子目乘以系数;三卷变压器、整流变压器、电炉变压器调试按同容量的电力变压器调试子目乘以系数;3～10kV母线系统调试含一组电压互感器,1kV以下母线系统调试项目不含电压互感器,适用于低压配电装置的各种母线包括软母线的调试;十一、电力变压器系统调试项目中包括瓦斯继电器的检查及试验,但不包括避雷器、自动装置、特殊保护装置和接地装置的调试;十二、发电机,调相机系统调试中不包括特殊保护装置、信号装置、同期装置及备用励磁机的调试;十三、送配电装置系统调试中不包括特殊保护装置的调试,当断路器为六氟化硫断路器时,基价乘以系数;十四、故障滤波器套用失灵保护定额,电机定子接地保护、负序反时限保护执行失磁保护子目;十五、自动投入装置调试中线路自动重合闸装置,不论电气型或机械型,均适用于本定额,双侧电源自动重合闸系按同期考虑的;十六、事故照明切换装置调试,按设计能完成交直流切换的一套装置为一个调试系统计算;其调试为装置本体调试,不包括供电回路调试;十七、母线、避雷器、电容器、接地装置：不包括特殊保护装置调试,避雷器每三相为一组;十八、全数字式控制可控硅调速电机系统调试中不包括计算机系统的调试,计算机系统调试执行自动化仪表安装相应子目,如为可逆电机调速系统子目乘以系数;十九、低压交流异步电动机调试：可调试控制的电机带一般调速的电机、可逆式控制、带能耗制动的电机、多速机、降压起动电机按相应子目乘以系数;电动机调试子目的每一系统是按一台电动机考虑的;如一个控制回路有两台以上电机时,再增加一台电机调试子目乘以系数;二十、普通小型直流电动机调试,直流电动机系指用普通开关直接控制的直流电动机,励磁机调试亦适用本项目;二十一、整流设备及可控硅整流装置调试本定额均按一台考虑的;可控硅整流装置调试从交流电源的一次开关起到整流变压器、调压设备、整流器控制和触发回路、直流输出开关止为一个系统;其测量仪表及二次回路包括在定额项目内;二十二、交流变频调速电动机调试：微机控制的交流变频调速装置调试按相应子目乘以系数,微机本身调试执行自动化控制仪表安装工程相应项目;二十三、微型电机调试子目适用于各种类型的交、直流微型电机的调试;二十四、电动机联锁装置调试不包括电机及其起动设备的调试;二十五、电气调试系统的划分以电气原理系统图为依据,电气元件的本体试验均包括在相应子目的系统调试之内,不得重复计算;绝缘子和电缆等单体试验,只在单独试验时使用;二十六、一般的住宅、学校、办公楼、旅馆、商店等民用电气工程的供电调试应按下列规定：1．配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电箱,应按供电方式执行相应的“配电设备系统调试”子目；2．每个用户房间的配电箱板上虽装有电磁开关等调试元件,但如果生产厂家已按固定的常规参数调整好,不需要安装单位进行调试就可直接投入使用的,不得计取调试费用；3．民用电度表的调整校验属于供电部门的专业管理,一般皆由用户向供电局订购调试完毕的电度表,不得另外计算调试费用;二十七、变压器系统调试,以每个电压侧有一台断路器为准;多于一个断路器的按相应电压等级送配电设备系统调试的相应子目另行计算;二十八、干式变压器调试,执行相应容量变压器调试项目乘以系数;二十九、双电源箱切换装置调试执行事故照明切换箱装置调试项目乘以系数;三十、高标准的高层建筑、高级宾馆、大会堂、体育馆等具有较高控制技术的电气工程包括照明工程,应按控制方式执行相应的电气调试项目;三十一、单独安装的电气仪表、继电器不计取调试费,其调试费包括在系统调试费内,电度表需作检测时按检测单位的收费标准计算;三十二、接地距离保护调试执行特殊保护装置调试中的距离保护装置调试子目;三十三、本调试定额系按现行施工技术验收规范编制的,凡现行规范指定额编制时的规范未包括的新试验项目和调试内容应另行计算;三十四、电气调试费用的计取,应符合下列条件；1.有关施工验收规范、标准要求；2.有经过批准的调试方案；3.调试后经有关部门验收;工程量计算规则一、电气调试系统的划分以电气原理系统图为依据,在系统调试定额中各工序的调试费用如需单独计算时,可按下表所列比例计算;电气调试系统各工序的调试费用二、供电桥回路的断路器、母线分段断路器,均按独立的送配电设备系统计算调试费;三、特殊保护装置,均以构成一个保护回路为一套,其工程量计算规定如下:1．发电机转子接地保护,按全厂发电机共用一套考虑；2．距离保护,按设计规定所保护的送电线路断路器台数计算；3．高频保护,按设计规定所保护的送电线路断路器台数计算；4．零序保护,按发电机、变压器、电动机的台数或送电线路断路器的台数计算；5．故障录波器的调试,以一块屏为一套系统计算；6．失灵保护,按设置该保护的断路器台数计算；7．失磁保护,按所保护的电机台数计算；8．变流器的断线保护,按变流器台数计算；9．小电流接地保护,按装设该保护的供电回路断路器台数计算；10．保护检查及打印机调试,按构成该系统的完整回路为一套计算;四、自动装置及信号系统调试,均包括继电器、仪表等元件本身和二次回路的调整试验,具体规定如下：1．备用电源自动投入装置,按连锁机构的个数确定备用电源自投装置系统数;一个备用厂用变压器作为三段厂用工作母线备用的厂用电源,计算备用电源自动投入装置调试时,应为三个系统;装设自动投入装置的两条互为备用的线路或两台变压器,计算备用电源自动投入装置调试时,应为两个系统;备用电动机自动投入装置亦按此计算；2．线路自动重合闸调试系统,按采用自动重合闸装置的线路自动断路器的台数计算系统数;综合重合闸也按此规定计算;3．自动调频装置的调试,以一台发电机为一个系统；4．同期装置调试,按设计构成一套能完成同期并车行为的装置为一个系统计算；5．蓄电池及直流监视系统调试,一组蓄电池按一个系统计算；6．事故照明切换装置调试,按设计能完成交直流切换的一套装置为一个调试系统计算；7．周波减负荷装置调试,凡有一个周率继电器,不论带几个回路,均按一个调试系统计算；8．变送器屏以屏的个数计算；9．中央信号装置调试,按每一个变电所或配电室为一个调试系统计算工程量;10.不间断打印装置调试,按容量以“套”为单位计算;五、接地网的调试规定如下：1．接地网接地电阻的测定;一般的发电厂或变电站连为一体的母网,按一个系统计算；自成母网不与厂区母网相连的独立接地网,另按一个系统计算;大型建筑群各有自己的接地网接地电阻值设计有要求,虽然在最后也将各接地网联在一起,但应按各自的接地网计算,不能作为一个网,具体应按接地网的接地情况独立的单位工程,套用接地调试定额;利用基础钢筋作接地和接地极形成网系统的,应按接地网电阻测试以“系统”为单位计算;建筑物、构筑物、电杆等利用户外接地母线敷设接地电阻值设计有要求的,应按各自的接地测试点以断接卡为准以“组”为单位计算;如工程中同时具有上述情况,则分别计算;2．避雷针接地电阻的测定;每一避雷针均有单独接地网包括独立的避雷针、烟囱避雷针等时,均按一组计算;3．独立的接地装置按组计算;如一台柱上变压器有一个独立的接地装置,即按一组计算;六、避雷器、电容器的调试,按每三相为一组计算；单个装设的亦按一组计算,上述设备如设置在发电机、变压器、输、配电线路的系统或回路内,仍应按相应项目另外计算调试费用;七、高压电气除尘系统调试,按一台升压变压器、一台机械整流器及附属设备为一个系统计算,分别按除尘器执行定额;八、硅整流装置调试,按一套硅整流装置为一个系统计算;九、普通电动机的调试,分别按电机的控制方式、功率、电压等级,以“台”为计量单位;十、可控硅调速直流电动机调试以“系统”为计量单位,其调试内容包括可控硅整流装置系统和直流电机控制回路系统两个部分的调试;十一、交流变频调速电动机调试以“系统”为计量单位,其调试内容包括变频装置系统和交流电动机控制回路系统两个部分的调试;十二、微型电机系指功率≤的电机,不分类别,一律执行微电机综合调试定额,以“台”为计量单位;电机功率＞的电机调试应按电机类别和功率分别执行相应的调试定额;十三、高标准的高层建筑、高级宾馆,大会堂、体育馆、影剧院等具有较高控制技术的电气工程包括照明工程中由程控调光控制的装饰灯具,应按控制方式执行相应的电气调试项目;十四、起重机电气试验按起重机形式、起重量以“台”为计量单位;十五、电气设备的专项调试范围及内容：1.发电机、调相机专项调试：1耐压试验；2绝缘测定；3电阻测定；4相序测定；5极性测定；6铁损测定；7空载特性试验；8负载特性试验；9消磁时间常数测定;2.电力变压器的专项调试：1变比测试；2三相变压器接线组别检查；3单相变压器的极性检查；4绝缘油的试验和化验；5有载调压的切换装置的检查和试验；6相位检查；7检查变压器的控制保护回路的继电器、接触器、仪表及信号装置等元件,并进行保护整定和对控制系统作操作试验；8冲击合闸试验；9断路试验;3.交流供电专项调试：1断路器、隔离开关、电抗器调整；2电流互感器调试；3继电保护、测量仪表试验调整；4电力电缆调试;4.断路器的专项试验：1测量断路器的分、合闸时间；2测量断路器的分、合闸速度；3测量断路器主触头的分、合闸的同期性；4测量真空断路器合闸时触头的弹跳时间；5测量断路器合闸电阻的投入时间及电阻值；6断路器电容器试验；7断路器操作机构试验；8压力表及压力动作阀的校验；9检查断路器的控制保护回路继电器、接触器、仪表及信号装置等设备元件和线路的正确性和动作协调性是否合乎设计要求,并进行保护整定和控制系统的操作试验;3.电机的专项调试：1测量轴承绝缘和转子进入支座的绝缘电阻；2测量启动电阻、灭磁电阻的绝缘电阻和直流电阻；3空载特性曲线试验；4断路特性曲线试验；5测量相序；6检查电机控制保护回路的继电器、信号装置及线路等设备元件的正确性及动作协调性,应按控制原理系统图进行校接线和控制系统的操作试验及有关调试参数的整定等工作;4.避雷器的专项调试：1测量避雷器的工频放电电压；2检查放电计数器动作情况及避雷器基座绝缘；3测量磁吹避雷器的交流电导电流；4测量金属氧化物避雷器的持续电流和工频参考电压;。

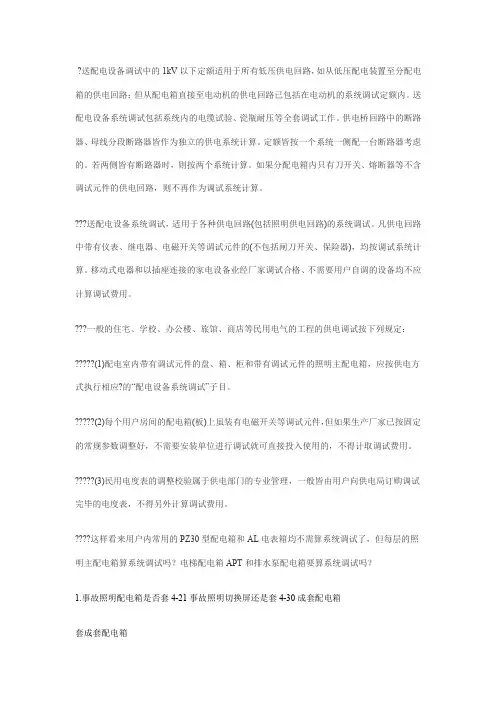

?送配电设备调试中的1kV以下定额适用于所有低压供电回路，如从低压配电装置至分配电箱的供电回路；但从配电箱直接至电动机的供电回路已包括在电动机的系统调试定额内。

送配电设备系统调试包括系统内的电缆试验、瓷瓶耐压等全套调试工作。

供电桥回路中的断路器、母线分段断路器皆作为独立的供电系统计算。

定额皆按一个系统一侧配一台断路器考虑的。

若两侧皆有断路器时，则按两个系统计算。

如果分配电箱内只有刀开关、熔断器等不含调试元件的供电回路，则不再作为调试系统计算。

???送配电设备系统调试，适用于各种供电回路(包括照明供电回路)的系统调试。

凡供电回路中带有仪表、继电器、电磁开关等调试元件的(不包括闸刀开关、保险器)，均按调试系统计算。

移动式电器和以插座连接的家电设备业经厂家调试合格、不需要用户自调的设备均不应计算调试费用。

???一般的住宅、学校、办公楼、旅馆、商店等民用电气的工程的供电调试按下列规定：?????(1)配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电箱，应按供电方式执行相应?的“配电设备系统调试”子目。

?????(2)每个用户房间的配电箱(板)上虽装有电磁开关等调试元件，但如果生产厂家已按固定的常规参数调整好，不需要安装单位进行调试就可直接投入使用的，不得计取调试费用。

?????(3)民用电度表的调整校验属于供电部门的专业管理，一般皆由用户向供电局订购调试完毕的电度表，不得另外计算调试费用。

????这样看来用户内常用的PZ30型配电箱和AL电表箱均不需算系统调试了，但每层的照明主配电箱算系统调试吗？电梯配电箱APT和排水泵配电箱要算系统调试吗？1.事故照明配电箱是否套4-21事故照明切换屏还是套4-30成套配电箱套成套配电箱2.事故照明或动力双电源配电箱调试是否套11-38事故照明切换调试是3.什么情况下套用11-36备用电源自投装置自备发电机自动投入4.什么情况下套用11-3411-35中央信号装置（变电所配电室）大型配电室中央信号屏6.双速风机调试套哪项定额5.电机调试是套11-92电磁控制吗？套电机检查接线，微型电机调试。

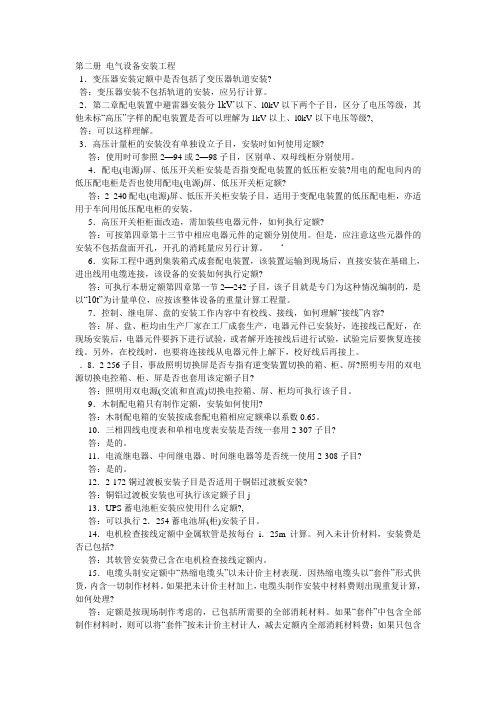

第二册电气设备安装工程1．变压器安装定额中是否包括了变压器轨道安装?答：变压器安装不包括轨道的安装，应另行计算。

2．第二章配电装置中避雷器安装分1kV’以下、l0kV以下两个子目，区分了电压等级，其他未标“高压”字样的配电装置是否可以理解为1kV以上、l0kV以下电压等级?,答：可以这样理解。

3．高压计量柜的安装没有单独设立子目，安装时如何使用定额?答：使用时可参照2—94或2—98子目，区别单、双母线柜分别使用。

4．配电(电源)屏、低压开关柜安装是否指变配电装置的低压柜安装?用电的配电间内的低压配电柜是否也使用配电(电源)屏、低压开关柜定额?答：2_240配电(电源)屏、低压开关柜安装子目，适用于变配电装置的低压配电柜，亦适用于车间用低压配电柜的安装。

5．高压开关柜柜面改造，需加装些电器元件，如何执行定额?答：可按第四章第十三节中相应电器元件的定额分别使用。

但是，应注意这些元器件的安装不包括盘面开孔，开孔的消耗量应另行计算。

‘6．实际工程中遇到集装箱式成套配电装置，该装置运输到现场后，直接安装在基础上，进出线用电缆连接，该设备的安装如何执行定额?答：可执行本册定额第四章第一节2—242子目，该子目就是专门为这种情况编制的，是以“10t”为计量单位，应按该整体设备的重量计算工程量。

7．控制、继电屏、盘的安装工作内容中有校线、接线，如何理解“接线”内容?答：屏、盘、柜均由生产厂家在工厂成套生产，电器元件已安装好，连接线已配好，在现场安装后，电器元件要拆下进行试验，或者解开连接线后进行试验，试验完后要恢复连接线。

另外，在校线时，也要将连接线从电器元件上解下，校好线后再接上。

．8．2-256子目，事故照明切换屏是否专指有逆变装置切换的箱、柜、屏?照明专用的双电源切换电控箱、柜、屏是否也套用该定额子目?答：照明用双电源(交流和直流)切换电控箱、屏、柜均可执行该子目。

9．木制配电箱只有制作定额，安装如何使用?答：木制配电箱的安装按成套配电箱相应定额乘以系数0.65。

送配电系统调试报告：聚焦1kV及以下电压摘要本报告详细记录了1kV及以下电压等级的送配电系统调试过程，包括调试前准备、调试方案、调试过程、问题及解决措施、调试结果和总结等。

通过本次调试，确保了送配电系统的正常运行，提高了系统的可靠性和稳定性。

1. 调试前准备1.1 设备检查在调试前，对所有设备进行了全面检查，确保设备完好无损，满足调试条件。

检查内容包括：- 所有设备的外观检查，无明显损伤；- 检查设备内部元件，无松动、损坏等情况；- 检查设备的接线，确保连接正确无误；- 检查设备的绝缘性能，确保满足要求。

1.2 调试工具和仪器准备根据调试需求，准备相应的调试工具和仪器，包括：- 兆欧表：用于检测设备绝缘性能；- 电压表、电流表：用于测量电压、电流；- 钳形电流表：用于测量电流；- 故障分析仪：用于故障诊断；- 其他辅助工具：如扳手、螺丝刀等。

1.3 安全措施为确保调试过程的安全，采取以下措施：- 断开设备电源，确保设备无电压；- 在设备周围设置警示标志，提醒人员注意安全；- 调试过程中，严禁非工作人员进入现场；- 调试人员需穿戴好个人防护装备，如绝缘手套、安全帽等。

2. 调试方案2.1 调试流程- 设备检查；- 绝缘性能测试；- 电压、电流测试；- 故障诊断；- 问题解决；- 系统运行测试。

2.2 调试步骤- 断开设备电源，确保设备无电压；- 使用兆欧表对设备进行绝缘性能测试，确保满足要求；- 连接电压表、电流表，对设备进行电压、电流测试；- 使用故障分析仪进行故障诊断，找出问题所在；- 根据诊断结果，采取相应措施解决问题；- 重新连接设备，恢复送配电系统；- 对系统进行运行测试，确保正常运行。

3. 调试过程3.1 设备检查经过全面检查，所有设备均符合调试条件。

3.2 绝缘性能测试使用兆欧表对设备进行绝缘性能测试，测试结果满足要求。

3.3 电压、电流测试连接电压表、电流表，对设备进行电压、电流测试，测试结果正常。

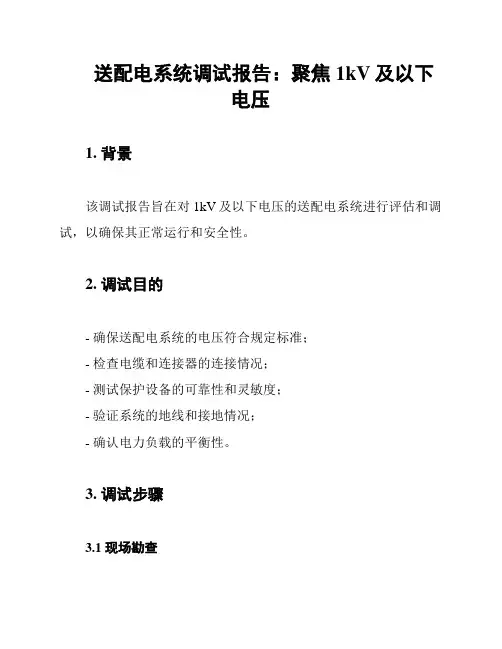

送配电系统调试报告：聚焦1kV及以下电压1. 背景该调试报告旨在对1kV及以下电压的送配电系统进行评估和调试，以确保其正常运行和安全性。

2. 调试目的- 确保送配电系统的电压符合规定标准；- 检查电缆和连接器的连接情况；- 测试保护设备的可靠性和灵敏度；- 验证系统的地线和接地情况；- 确认电力负载的平衡性。

3. 调试步骤3.1 现场勘查首先，对送配电系统的现场进行勘查，包括检查电缆、连接器、开关设备和保护设备的布置和连接情况。

3.2 电压测试使用合适的测试仪器，对送配电系统的电压进行测试。

确保电压在规定范围内，如1kV及以下。

3.3 连接检查检查电缆和连接器的连接情况，确保其紧固可靠，并排除潜在的电气故障风险。

3.4 保护设备测试测试保护设备的可靠性和灵敏度，包括过载保护、短路保护和接地保护等功能。

确保这些设备能够在故障状态下及时切断电源。

3.5 地线和接地测试验证系统的地线和接地情况，确保良好的接地系统有助于防止电气故障和提供人身安全。

3.6 负载平衡对电力负载进行评估和平衡，确保负载在不同电缆和相位之间均匀分布，避免过载或不平衡引起的电气问题。

4. 结论经过以上的调试步骤，我们对1kV及以下电压的送配电系统进行了评估和调试。

系统的电压符合规定标准，电缆和连接器的连接可靠，保护设备的可靠性和灵敏度得到验证，地线和接地系统良好，负载平衡合理。

5. 建议基于调试结果，我们建议定期对送配电系统进行维护和检查，确保其持续正常运行和安全性。

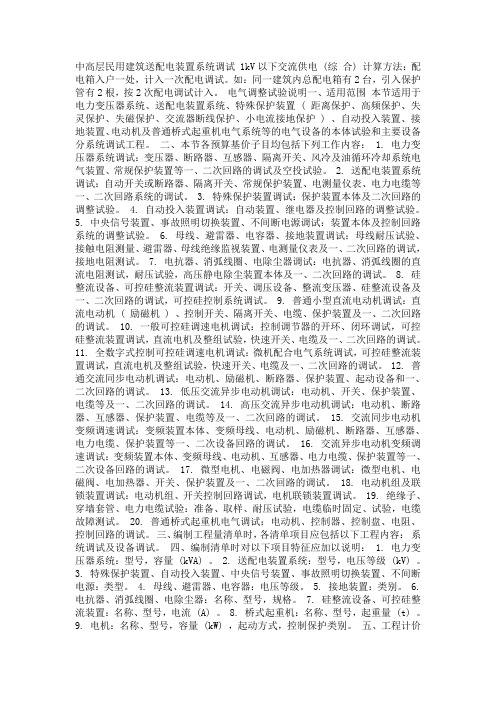

中高层民用建筑送配电装置系统调试 1kV以下交流供电 (综合) 计算方法：配电箱入户一处，计入一次配电调试。

如：同一建筑内总配电箱有2台，引入保护管有2根，按2次配电调试计入。

电气调整试验说明一、适用范围本节适用于电力变压器系统、送配电装置系统、特殊保护装置 ( 距离保护、高频保护、失灵保护、失磁保护、交流器断线保护、小电流接地保护 ) 、自动投入装置、接地装置、电动机及普通桥式起重机电气系统等的电气设备的本体试验和主要设备分系统调试工程。

二、本节各预算基价子目均包括下列工作内容： 1. 电力变压器系统调试：变压器、断路器、互感器、隔离开关、风冷及油循环冷却系统电气装置、常规保护装置等一、二次回路的调试及空投试验。

2. 送配电装置系统调试：自动开关或断路器、隔离开关、常规保护装置、电测量仪表、电力电缆等一、二次回路系统的调试。

3. 特殊保护装置调试：保护装置本体及二次回路的调整试验。

4. 自动投入装置调试：自动装置、继电器及控制回路的调整试验。

5. 中央信号装置、事故照明切换装置、不间断电源调试：装置本体及控制回路系统的调整试验。

6. 母线、避雷器、电容器、接地装置调试：母线耐压试验、接触电阻测量、避雷器、母线绝缘监视装置、电测量仪表及一、二次回路的调试，接地电阻测试。

7. 电抗器、消弧线圈、电除尘器调试：电抗器、消弧线圈的直流电阻测试，耐压试验，高压静电除尘装置本体及一、二次回路的调试。

8. 硅整流设备、可控硅整流装置调试：开关、调压设备、整流变压器、硅整流设备及一、二次回路的调试，可控硅控制系统调试。

9. 普通小型直流电动机调试：直流电动机 ( 励磁机 ) 、控制开关、隔离开关、电缆、保护装置及一、二次回路的调试。

10. 一般可控硅调速电机调试：控制调节器的开环、闭环调试，可控硅整流装置调试，直流电机及整组试验，快速开关、电缆及一、二次回路的调试。

11. 全数字式控制可控硅调速电机调试：微机配合电气系统调试，可控硅整流装置调试，直流电机及整组试验，快速开关、电缆及一、二次回路的调试。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载送配电系统调试地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容送配电设备调试中的1kV以下定额适用于所有低压供电回路，如从低压配电装置至分配电箱的供电回路；但从配电箱直接至电动机的供电回路已包括在电动机的系统调试定额内。

送配电设备系统调试包括系统内的电缆试验、瓷瓶耐压等全套调试工作。

供电桥回路中的断路器、母线分段断路器皆作为独立的供电系统计算。

定额皆按一个系统一侧配一台断路器考虑的。

若两侧皆有断路器时，则按两个系统计算。

如果分配电箱内只有刀开关、熔断器等不含调试元件的供电回路，则不再作为调试系统计算。

送配电设备系统调试，适用于各种供电回路(包括照明供电回路)的系统调试。

凡供电回路中带有仪表、继电器、电磁开关等调试元件的(不包括闸刀开关、保险器)，均按调试系统计算。

移动式电器和以插座连接的家电设备业经厂家调试合格、不需要用户自调的设备均不应计算调试费用。

一般的住宅、学校、办公楼、旅馆、商店等民用电气的工程的供电调试按下列规定：(1)配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电箱，应按供电方式执行相应的“配电设备系统调试”子目。

(2)每个用户房间的配电箱(板)上虽装有电磁开关等调试元件，但如果生产厂家已按固定的常规参数调整好，不需要安装单位进行调试就可直接投入使用的，不得计取调试费用。

(3)民用电度表的调整校验属于供电部门的专业管理，一般皆由用户向供电局订购调试完毕的电度表，不得另外计算调试费用。

这样看来用户内常用的PZ30型配电箱和AL电表箱均不需算系统调试了，但每层的照明主配电箱算系统调试吗？电梯配电箱APT和排水泵配电箱要算系统调试吗？1.事故照明配电箱是否套4-21事故照明切换屏还是套4-30成套配电箱套成套配电箱2.事故照明或动力双电源配电箱调试是否套11-38事故照明切换调试是3.什么情况下套用11-36备用电源自投装置自备发电机自动投入4.什么情况下套用11-34 11-35中央信号装置（变电所配电室）大型配电室中央信号屏6.双速风机调试套哪项定额5.电机调试是套11-92电磁控制吗？套电机检查接线，微型电机调试。

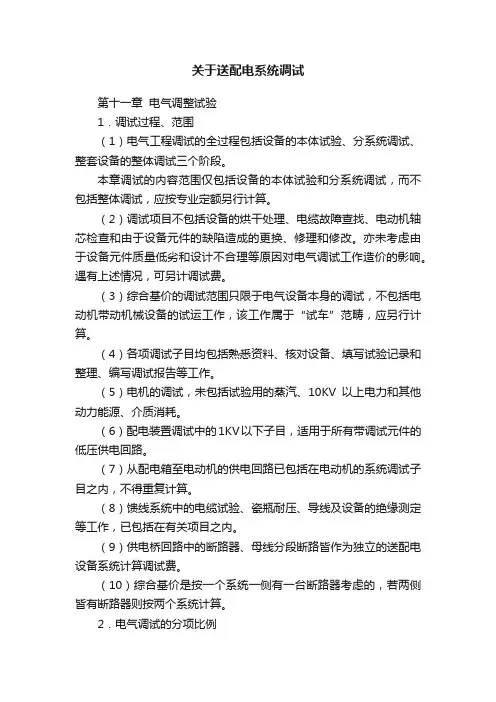

关于送配电系统调试第十一章电气调整试验1．调试过程、范围（1）电气工程调试的全过程包括设备的本体试验、分系统调试、整套设备的整体调试三个阶段。

本章调试的内容范围仅包括设备的本体试验和分系统调试，而不包括整体调试，应按专业定额另行计算。

（2）调试项目不包括设备的烘干处理、电缆故障查找、电动机轴芯检查和由于设备元件的缺陷造成的更换、修理和修改。

亦未考虑由于设备元件质量低劣和设计不合理等原因对电气调试工作造价的影响。

遇有上述情况，可另计调试费。

（3）综合基价的调试范围只限于电气设备本身的调试，不包括电动机带动机械设备的试运工作，该工作属于“试车”范畴，应另行计算。

（4）各项调试子目均包括熟悉资料、核对设备、填写试验记录和整理、编写调试报告等工作。

（5）电机的调试，未包括试验用的蒸汽、10KV以上电力和其他动力能源、介质消耗。

（6）配电装置调试中的1KV以下子目，适用于所有带调试元件的低压供电回路。

（7）从配电箱至电动机的供电回路已包括在电动机的系统调试子目之内，不得重复计算。

（8）馈线系统中的电缆试验、瓷瓶耐压、导线及设备的绝缘测定等工作，已包括在有关项目之内。

（9）供电桥回路中的断路器、母线分段断路皆作为独立的送配电设备系统计算调试费。

（10）综合基价是按一个系统一侧有一台断路器考虑的，若两侧皆有断路器则按两个系统计算。

2．电气调试的分项比例一个回路或系统的调整工作中包括：本体试验，附属高压及二次设备试验，断电器及仪表试验，一次电流及二次回路检查启动试验。

在编制预算时如需单独计算其中某一项（阶段）的调试费用可按表9中的百分比计算。

3．电气调试的费用内容费用包括：（1）电气调试所需的电力消耗，试验用的消耗及仪表使用费。

表9 调试费用百分比阶段发电机调相机系统变压器系统送配电设备系统电动机系统一次设备本体试验附属高压二次设备试验继电器及仪表试验一次电流及二次回路检查 30%20%30%20% 30%30%20%20% 40%20%20%20% 30%30%20%20%（2）试验前的看图、试验后的记录整理及原理图的改正工作。

送配电设备系统调试“1k v以下交流供电”子目(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除送配电设备系统调试“1kv以下交流供电”子目，在执行中有些争议。

《全国统一安装工程预算定额编制说明》中“2定额包括的工作内容：图3的断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的试验调整。

”是否每个供电回路都必须具备以上全部工作内容，才能作为一个调试项目计取调试费？答：对于第二册定额中的各项工作内容，皆是以“章”、“节”为单位进行说明的。

“送配电设备系统调试”是一节定额，其中包括“1kv以下交流供电”和“10kv以下交流供电…”等诸多子目。

显然，该说明包括的工作内容是指该节定额所含的全部工作内容，并非指其中某一个子目的工作内容和范围。

下面的图示（a）就是1kv 以下交流供电系统图，图中所含的设备只有一次主回路，以自动空气开关（又称空气断路器）为代表的低压配电系统。

凡含有“断路器”的系统，都应计取调试费。

因为断路器具又过电流保护、短路保护等功能，需要进行保护定值数据整定和试验，才能确保安全运行（详见DW型产品说明书、技术验收规范和有关技术资料）。

说明：凡供电设备回路系统中不含“需要调试的元件”，则一律不得计取调试费。

1）一般的住宅、学校、办公楼、旅馆、商店等民用电气工程的供电调试应按下列规定计算：a配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电箱，应按供电方式执行相应的“配电装置系统调试”定额。

b每个用户房间的配电箱（板）上虽装有电磁开关等调试元件，但生产厂家已按固定的常规参数调整好，不需要安装单位进行调试就可以直接投入使用的，不得计取调试费用。

c民用电度表的调整校验属于供电部门的专业管理，一般为用户向供电局订购调试完毕的电度表，不得另外计算调试费用。

d高标准的高层建筑、高级宾馆、大会堂、体育馆等具有较高控制技术的电气工程（包括照明工程中有程控调光控制的装饰灯具），应按控制方式执行相应的电气调试定额。

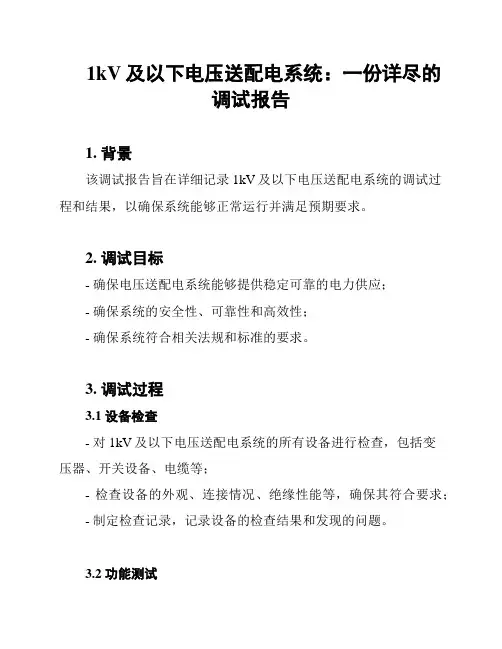

1kV及以下电压送配电系统：一份详尽的调试报告1. 背景该调试报告旨在详细记录1kV及以下电压送配电系统的调试过程和结果，以确保系统能够正常运行并满足预期要求。

2. 调试目标- 确保电压送配电系统能够提供稳定可靠的电力供应；- 确保系统的安全性、可靠性和高效性；- 确保系统符合相关法规和标准的要求。

3. 调试过程3.1 设备检查- 对1kV及以下电压送配电系统的所有设备进行检查，包括变压器、开关设备、电缆等；- 检查设备的外观、连接情况、绝缘性能等，确保其符合要求；- 制定检查记录，记录设备的检查结果和发现的问题。

3.2 功能测试- 对各个设备进行功能测试，包括开关操作、电流传输、保护装置等；- 测试设备的运行状态，确保其能够正常工作；- 制定测试计划和记录，记录测试结果和发现的问题。

3.3 系统调试- 对整个1kV及以下电压送配电系统进行调试；- 检查系统的接地情况，确保接地电阻符合要求；- 调试系统的保护装置，确保其能够正确触发并保护设备；- 检查系统的电压、频率等参数，确保其在正常范围内；- 制定调试计划和记录，记录调试结果和发现的问题。

4. 调试结果4.1 设备检查结果- 设备检查结果显示，所有设备外观完好，连接良好，绝缘性能良好；- 未发现设备存在严重问题，符合要求。

4.2 功能测试结果- 功能测试结果显示，各个设备能够正常工作，开关操作灵活，电流传输稳定；- 保护装置能够正确触发并保护设备；- 功能测试结果符合要求。

4.3 系统调试结果- 系统调试结果显示，系统的接地电阻符合要求；- 保护装置能够正确触发并保护设备；- 系统的电压、频率等参数在正常范围内；- 系统调试结果符合要求。

5. 结论根据设备检查、功能测试和系统调试的结果，1kV及以下电压送配电系统已经成功调试并符合要求。

系统能够提供稳定可靠的电力供应，具备良好的安全性、可靠性和高效性。

调试过程中未发现任何问题或违规情况。

6. 建议建议定期对1kV及以下电压送配电系统进行检查、测试和调试，以确保其持续稳定运行，并遵守相关法规和标准的要求。
