电气送配电系统调试个数怎么计算

送配电装置系统调试如何计算1、送配电装置系统电气调试内容介绍送配电装置系统电气调试包括断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的试验、调整。

该调试项目仅考虑了一般的继电保护装置（如保护过负荷的电流保护和保护短路的电流保护），不包括特殊保护及自动装置投入的试验调整。

①送配电装置系统调试适用于母线联络、母线分段、断路器回路，如设有母线保护时，母线分段断路器回路，除执行一个系统的送配电装置调试外，还要再执行一个母线调试。

②送配电装置系统调试不包括特殊保护及自动装置的调整。

所谓特殊保护装置是指电力方向保护，距离保护，高频保护及线路横联差动保护；所谓的自动装置是指备用电源自动投入，自动重合闸装置。

如采用这些保护装置和自动装置时，则应单独列项，数量与送配电装置系统数一致。

③380v及3～6kv电动机馈电回路设备（如开关柜或配电盘）的调试，已包括在电机检查接线及调试清单项目中。

④变压器（包括厂用变压器）向各级电压配电装置的进线设备，不应作为送配电装置系统，其调试工作已包括在变压器系统的调试清单中。

⑤厂用高压配电装置的电源进线如引自6kv主配电装置母线（不经厂用变压器时），应单列送配电装置系统调试清单。

2、电气调整试验的调试过程（1）电气工程调试的全过程包括设备的本体试验、分系统调试、整套设备的整体调试三个阶段。

本章调试的内容范围仅包括设备的本体试验和分系统调试，而不包括整体调试，应按专业定额另行计算。

（2）调试项目不包括设备的烘干处理、电缆故障查找、电动机轴芯检查和由于设备元件的缺陷造成的更换、修理和修改。

亦未考虑由于设备元件质量低劣和设计不合理等原因对电气调试工作造价的影响。

遇有上述情况，可另计调试费。

（3）综合基价的调试范围只限于电气设备本身的调试，不包括电动机带动机械设备的试运工作，该工作属于试车范畴，应另行计算。

电气送配电系统调试个数怎么计算,这样计算,以低压系统为例,如果有一配电柜,内有3 个回路,其中1# 回路是塑壳断路器、2#是交流接触器，3#是刀开关，则应按2 各系统计取，这有个原则，大凡要电动操作或有非电量操作的都要算做1 个系统，加上配电柜本体，就是2 个，如果3#回路后面带的水泵，且此水泵有浮球装置，则应再加一个系统。

低压配电柜数个数再加上柜体内的电动操作或有非电量操作个数，就是低压系统的个数，这个不好理解，但应该这样做。

电气安装工程中“照明供电回路系统调试”的系统数量如何统计，有否统一的规定？答：有。

执行新定额后在一般情况下（系用三相自动空气开关控制）“照明供电回路系统调试只有由建筑物内变电所低压配电屏输出的照明供电回路才能计算“照明供电回路系统调试的回路数，当建筑物无变电所时，则以该建筑物主配电室照明配电屏输出的照明供电回路数计算“照明供电回路系统调试”，因为用三相自动空气开关控制，定额应乘0.2 系数。

其后各级照明供电回路不再重复计算。

住宅小区的每幢楼宇用电，由小区变电所供电，可按小区变电所低压配电屏输出的照明供电回路计算“照明供电回路系统调试”的回路数。

例1 ：某综合楼变电所由六台低压配电屏输出的照明供电回路共42 路，均用三相自动空气开关控制，则该综合楼“照明供电回路系统调试”共有42 个系统，用三相自动空气开关控制，定额应乘0.2 系数。

例2 ：某教学楼主配电室两台低压配电屏输出的照明供电回路共16 路，均用三相自动空气开关控制，则该教学楼“照明供电回路系统调试”共有16 个系统，用三相自动空气开关控制，定额应乘0.2 系数。

例3 ：某住宅小区变电所八台低压配电屏输出的照明供电回路共48 路，均用三相自动空气开关控制，则该住宅小区“照明供电回路系统调试”共有48 个系统，用三相自动空气开关控制，定额应乘0.2 系数。

当三相照明主配电箱带有调试元件，如交流接触器、磁力起动器、各种继电器和与之配套的二次回路、表计等，则应套用“ 1kv以下交流供电系统调试”定额。

-电气调试工程量计算规则————————————————————————————————作者：————————————————————————————————日期：电气调试工程量计算规则1、电力变压器系统是指变压器本体、各电压线圈所连着的高压开关及隔离开关、电流互感器、测量仪表和继电保护等一次回路及二次回路的总称。

电力变压器系统电气调整工作内容包括：①变压器本体特性试验，配合吊芯检查试验，配合干燥试验，绕组电阻测定，变比测定，油的试验和鉴定，冲击及定相试验等。

②元件的试验、调整，如油断路器合闸及跳闸线圈的试验等。

油断路器动作电流，动作电压，跳闸及合闸速度测定，隔离开关接触电阻测定（110kv以上），电流互感器变比，伏-安特性，抽头电阻测定，仪表、继电器的检查，风冷装置的试验等。

③二次回路（包括继电保护及控制回路）的检查、试验和调整，如差动保护，过流保护，低电压保护装置及控制回路的通电检验（严格的应称为一次电流及工作电压检查），但不包括特殊保护及自动装置的试验、调整。

电力变压器系统调试不包括避雷器、自动投入装置、特殊保护装置和接地装置的调试。

2、送配电装置系统电气调试包括断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的试验、调整。

该调试项目仅考虑了一般的继电保护装置（如保护过负荷的电流保护和保护短路的电流保护），不包括特殊保护及自动装置投入的试验调整。

①送配电装置系统调试适用于母线联络、母线分段、断路器回路，如设有母线保护时，母线分段断路器回路，除执行一个系统的送配电装置调试外，还要再执行一个母线调试。

②送配电装置系统调试不包括特殊保护及自动装置的调整。

所谓特殊保护装置是指电力方向保护，距离保护，高频保护及线路横联差动保护；所谓的自动装置是指备用电源自动投入，自动重合闸装置。

如采用这些保护装置和自动装置时，则应单独列项，数量与送配电装置“系统”数一致。

③380v及3～6kv电动机馈电回路设备（如开关柜或配电盘）的调试，已包括在电机检查接线及调试清单项目中。

电气系统调试怎么算，系统怎么划分
【学员问题】：电气系统调试怎么算？系统怎么划分？
【解答】：25层，四个单元，共有10个配电柜，其中两个是供照明，其它八个分成两组是双电源供电，照明两个柜子各4个回路，其它都是11个回路答：送配电设备系统调试，适用于各种供电同路（包括照明供电回路）的系统调试，凡供电同路中带有仪表、继电器、电磁开关等调试元件的（不包括闸刀开关、保险器）均按调试系统计算。

这句话表明了定额的使用范围，符合上述条件的应计取该项费用。

但计取的前提条件是发生，只有发生了该内容才能计取该费用。

上述所说的不需要调试就可直接投入使用时是不能计取调试费用的。

综上所述，这个建筑可以有10系统调试，2个照明引入，8个双电源引入。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

一、送配电装置调试中的1kV以下交流供电系统调试项目适用于所有低压供电回路，应按下列规定计算。

1.从低压配电装置至分配电箱的供电回路中，凡带有可调元件的，均按一个调试系统计算。

2.引至低压配电柜的供电回路，按回路数计算调试系统。

3.从配电箱直接至电动机的供电回路，已包括在电动机的系统调试项目内，不得计算系统调试。

二、变压器系统调试按一台变压器一个系统计算。

包括该系统中的变压器本体、高压开关及隔离开关、电流互感器、测量仪表、继电保护等一次回路及二次回路试验。

变压器高压侧的绝缘子、电缆试验亦包括在变压器系统试验之内，绝缘子和电缆等单体试验，只在单独试验时使用，不得重复计算。

三、起重机电气装置、空调电气装置、各种机械设备的电气装置，如堆取料机、装料车、推煤车等成套设备的电气调试应分别按相应的分项调试项目执行。

工程量计算规则1.电气调试系统的划分以电气原理系统图为依据。

电气设备元件的本体试验均包括在相应项目的系统调试之内，不得重复计算。

绝缘子和电缆等单体试验，只在单独试验时使用。

2.电气调试所需的电力消耗已包括在项目内，一般不另计算。

但10kW以上电机及发电机的启动调试用的蒸气、电力和其他动力能源消耗及变压器空载试运转的电力消耗，另行计算。

3.供电桥回路的断路器、母线分段断路器，均按独立的送配电设备系统计算调试。

4.送配电设备系统调试，系按一侧有一台断路器考虑的，若两侧均有断路器时，则应按两个系统计算。

5.变压器系统调试，以每个电压侧有一台断路器为准。

多于一个断路器的，按相应电压等级送配电设备系统调试的相应项目另行计算。

6.特殊保护装置，均以构成一个保护回路为一套，其工程量计算规定如下(特殊保护装置未包括在各系统调试项目之内,应另行计算):(1)发电机转子接地保护，按全厂发电机共用一套考虑；(2)距离保护，按设计规定所保护的送电线路断路器台数计算；(3)高频保护，按设计规定所保护的送电线路断路器台数计算；(4)零序保护，按发电机、变压器、电动机的台数或送电线路断路器的台数计算；(5)故障录波器的调试，以一块屏为一套系统计算；(6)失灵保护，按设置该保护的断路器台数计算；(7)失磁保护，按所保护的电机台数计算；(8)变流器的断线保护，按变流器台数计算；(9)小电流接地保护，按装设该保护的供电回路断路器台数计算；(10)保护检查及打印机调试，按构成该系统的完整回路为一套计算。

电气送配电系统调试个数怎么计算电气送配电系统调试个数怎么计算,这样计算,以低压系统为例,如果有一配电柜,内有3个回路,其中1#回路是塑壳断路器、2#是交流接触器，3#是刀开关，则应按2各系统计取，这有个原则，大凡要电动操作或有非电量操作的都要算做1个系统，加上配电柜本体，就是2个，如果3#回路后面带的水泵，且此水泵有浮球装置，则应再加一个系统。

低压配电柜数个数再加上柜体内的电动操作或有非电量操作个数，就是低压系统的个数，这个不好理解，但应该这样做。

电气安装工程中“照明供电回路系统调试”的系统数量如何统计，有否统一的规定？答：有。

执行新定额后在一般情况下（系用三相自动空气开关控制）“照明供电回路系统调试”只有由建筑物内变电所低压配电屏输出的照明供电回路才能计算“照明供电回路系统调试”的回路数，当建筑物无变电所时，则以该建筑物主配电室照明配电屏输出的照明供电回路数计算“照明供电回路系统调试”，因为用三相自动空气开关控制，定额应乘0.2系数。

其后各级照明供电回路不再重复计算。

住宅小区的每幢楼宇用电，由小区变电所供电，可按小区变电所低压配电屏输出的照明供电回路计算“照明供电回路系统调试”的回路数。

例1：某综合楼变电所由六台低压配电屏输出的照明供电回路共42路，均用三相自动空气开关控制，则该综合楼“照明供电回路系统调试”共有42个系统，用三相自动空气开关控制，定额应乘0.2系数。

例2：某教学楼主配电室两台低压配电屏输出的照明供电回路共16路，均用三相自动空气开关控制，则该教学楼“照明供电回路系统调试”共有16个系统，用三相自动空气开关控制，定额应乘0.2系数。

例3：某住宅小区变电所八台低压配电屏输出的照明供电回路共48路，均用三相自动空气开关控制，则该住宅小区“照明供电回路系统调试”共有48个系统，用三相自动空气开关控制，定额应乘0.2系数。

当三相照明主配电箱带有调试元件，如交流接触器、磁力起动器、各种继电器和与之配套的二次回路、表计等，则应套用“1kv以下交流供电系统调试”定额。

电气送配电系统调试个数怎么计算,这样计算,以低压系统为例,如果有一配电柜,内有3个回路,其中1#回路是塑壳断路器、2#是交流接触器，3#是刀开关，则应按2各系统计取，这有个原则，大凡要电动操作或有非电量操作的都要算做1个系统，加上配电柜本体，就是2个，如果3#回路后面带的水泵，且此水泵有浮球装置，则应再加一个系统。

低压配电柜数个数再加上柜体内的电动操作或有非电量操作个数，就是低压系统的个数，这个不好理解，但应该这样做。

电气安装工程中“照明供电回路系统调试”的系统数量如何统计，有否统一的规定？答：有。

执行新定额后在一般情况下（系用三相自动空气开关控制）“照明供电回路系统调试”只有由建筑物内变电所低压配电屏输出的照明供电回路才能计算“照明供电回路系统调试”的回路数，当建筑物无变电所时，则以该建筑物主配电室照明配电屏输出的照明供电回路数计算“照明供电回路系统调试”，因为用三相自动空气开关控制，定额应乘0.2系数。

其后各级照明供电回路不再重复计算。

住宅小区的每幢楼宇用电，由小区变电所供电，可按小区变电所低压配电屏输出的照明供电回路计算“照明供电回路系统调试”的回路数。

例1：某综合楼变电所由六台低压配电屏输出的照明供电回路共42路，均用三相自动空气开关控制，则该综合楼“照明供电回路系统调试”共有42个系统，用三相自动空气开关控制，定额应乘0.2系数。

例2：某教学楼主配电室两台低压配电屏输出的照明供电回路共16路，均用三相自动空气开关控制，则该教学楼“照明供电回路系统调试”共有16个系统，用三相自动空气开关控制，定额应乘0.2系数。

例3：某住宅小区变电所八台低压配电屏输出的照明供电回路共48路，均用三相自动空气开关控制，则该住宅小区“照明供电回路系统调试”共有48个系统，用三相自动空气开关控制，定额应乘0.2系数。

当三相照明主配电箱带有调试元件，如交流接触器、磁力起动器、各种继电器和与之配套的二次回路、表计等，则应套用“1kv以下交流供电系统调试”定额。

电气调试工程量计算规则1、电力变压器系统是指变压器本体、各电压线圈所连着的高压开关及隔离开关、电流互感器、测量仪表和继电保护等一次回路及二次回路的总称。

电力变压器系统电气调整工作内容包括：①变压器本体特性试验，配合吊芯检查试验，配合干燥试验，绕组电阻测定，变比测定，油的试验和鉴定，冲击及定相试验等.②元件的试验、调整，如油断路器合闸及跳闸线圈的试验等。

油断路器动作电流,动作电压,跳闸及合闸速度测定，隔离开关接触电阻测定（110kv以上），电流互感器变比,伏-安特性，抽头电阻测定，仪表、继电器的检查，风冷装置的试验等.③二次回路（包括继电保护及控制回路)的检查、试验和调整,如差动保护，过流保护，低电压保护装置及控制回路的通电检验（严格的应称为一次电流及工作电压检查）,但不包括特殊保护及自动装置的试验、调整。

电力变压器系统调试不包括避雷器、自动投入装置、特殊保护装置和接地装置的调试。

2、送配电装置系统电气调试包括断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的试验、调整。

该调试项目仅考虑了一般的继电保护装置（如保护过负荷的电流保护和保护短路的电流保护)，不包括特殊保护及自动装置投入的试验调整。

①送配电装置系统调试适用于母线联络、母线分段、断路器回路，如设有母线保护时，母线分段断路器回路,除执行一个系统的送配电装置调试外,还要再执行一个母线调试。

②送配电装置系统调试不包括特殊保护及自动装置的调整。

所谓特殊保护装置是指电力方向保护,距离保护，高频保护及线路横联差动保护；所谓的自动装置是指备用电源自动投入,自动重合闸装置.如采用这些保护装置和自动装置时，则应单独列项,数量与送配电装置“系统”数一致。

③380v及3～6kv电动机馈电回路设备（如开关柜或配电盘）的调试，已包括在电机检查接线及调试清单项目中.④变压器（包括厂用变压器）向各级电压配电装置的进线设备，不应作为送配电装置系统，其调试工作已包括在变压器系统的调试清单中.⑤厂用高压配电装置的电源进线如引自6kv主配电装置母线（不经厂用变压器时)，应单列送配电装置系统调试清单。

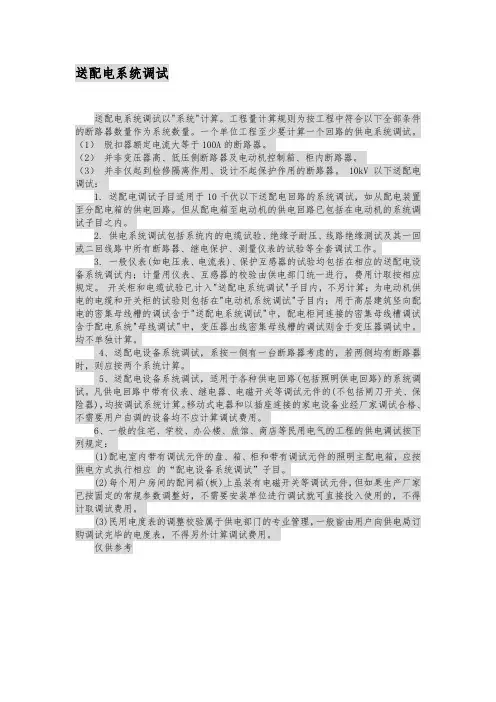

送配电系统调试送配电系统调试以"系统"计算。

工程量计算规则为按工程中符合以下全部条件的断路器数量作为系统数量。

一个单位工程至少要计算一个回路的供电系统调试。

（1）脱扣器额定电流大等于100A的断路器。

（2）并非变压器高、低压侧断路器及电动机控制箱、柜内断路器。

（3）并非仅起到检修隔离作用、设计不起保护作用的断路器。

10kV以下送配电调试：1. 送配电调试子目适用于10千伏以下送配电回路的系统调试，如从配电装置至分配电箱的供电回路。

但从配电箱至电动机的供电回路已包括在电动机的系统调试子目之内。

2. 供电系统调试包括系统内的电缆试验、绝缘子耐压、线路绝缘测试及其一回或二回线路中所有断路器、继电保护、测量仪表的试验等全套调试工作。

3. 一般仪表(如电压表、电流表)、保护互感器的试验均包括在相应的送配电设备系统调试内；计量用仪表、互感器的校验由供电部门统一进行，费用计取按相应规定。

开关柜和电缆试验已计入"送配电系统调试"子目内，不另计算；为电动机供电的电缆和开关柜的试验则包括在"电动机系统调试"子目内；用于高层建筑竖向配电的密集母线槽的调试含于"送配电系统调试"中，配电柜间连接的密集母线槽调试含于配电系统"母线调试"中，变压器出线密集母线槽的调试则含于变压器调试中。

均不单独计算。

4、送配电设备系统调试，系按一侧有一台断路器考虑的，若两侧均有断路器时，则应按两个系统计算。

5、送配电设备系统调试，适用于各种供电回路(包括照明供电回路)的系统调试。

凡供电回路中带有仪表、继电器、电磁开关等调试元件的(不包括闸刀开关、保险器)，均按调试系统计算。

移动式电器和以插座连接的家电设备业经厂家调试合格、不需要用户自调的设备均不应计算调试费用。

6、一般的住宅、学校、办公楼、旅馆、商店等民用电气的工程的供电调试按下列规定：(1)配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电箱，应按供电方式执行相应的“配电设备系统调试”子目。

-电气调试工程量计算规则————————————————————————————————作者：————————————————————————————————日期：电气调试工程量计算规则1、电力变压器系统是指变压器本体、各电压线圈所连着的高压开关及隔离开关、电流互感器、测量仪表和继电保护等一次回路及二次回路的总称。

电力变压器系统电气调整工作内容包括：①变压器本体特性试验，配合吊芯检查试验，配合干燥试验，绕组电阻测定，变比测定，油的试验和鉴定，冲击及定相试验等。

②元件的试验、调整，如油断路器合闸及跳闸线圈的试验等。

油断路器动作电流，动作电压，跳闸及合闸速度测定，隔离开关接触电阻测定（110kv以上），电流互感器变比，伏-安特性，抽头电阻测定，仪表、继电器的检查，风冷装置的试验等。

③二次回路（包括继电保护及控制回路）的检查、试验和调整，如差动保护，过流保护，低电压保护装置及控制回路的通电检验（严格的应称为一次电流及工作电压检查），但不包括特殊保护及自动装置的试验、调整。

电力变压器系统调试不包括避雷器、自动投入装置、特殊保护装置和接地装置的调试。

2、送配电装置系统电气调试包括断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的试验、调整。

该调试项目仅考虑了一般的继电保护装置（如保护过负荷的电流保护和保护短路的电流保护），不包括特殊保护及自动装置投入的试验调整。

①送配电装置系统调试适用于母线联络、母线分段、断路器回路，如设有母线保护时，母线分段断路器回路，除执行一个系统的送配电装置调试外，还要再执行一个母线调试。

②送配电装置系统调试不包括特殊保护及自动装置的调整。

所谓特殊保护装置是指电力方向保护，距离保护，高频保护及线路横联差动保护；所谓的自动装置是指备用电源自动投入，自动重合闸装置。

如采用这些保护装置和自动装置时，则应单独列项，数量与送配电装置“系统”数一致。

③380v及3～6kv电动机馈电回路设备（如开关柜或配电盘）的调试，已包括在电机检查接线及调试清单项目中。

电气送配电系统调试个数怎么计算,这样计算,以低压系统为例,如果有一配电柜,内有3个回路,其中1#回路就是塑壳断路器、2#就是交流接触器,3#就是刀开关,则应按2各系统计取,这有个原则,大凡要电动操作或有非电量操作的都要算做1个系统,加上配电柜本体,就就是2个,如果3#回路后面带的水泵,且此水泵有浮球装置,则应再加一个系统。

低压配电柜数个数再加上柜体内的电动操作或有非电量操作个数,就就是低压系统的个数,这个不好理解,但应该这样做。

电气安装工程中“照明供电回路系统调试”的系统数量如何统计,有否统一的规定？答:有。

执行新定额后在一般情况下(系用三相自动空气开关控制)“照明供电回路系统调试”只有由建筑物内变电所低压配电屏输出的照明供电回路才能计算“照明供电回路系统调试”的回路数,当建筑物无变电所时,则以该建筑物主配电室照明配电屏输出的照明供电回路数计算“照明供电回路系统调试”,因为用三相自动空气开关控制,定额应乘0、2系数。

其后各级照明供电回路不再重复计算。

住宅小区的每幢楼宇用电,由小区变电所供电,可按小区变电所低压配电屏输出的照明供电回路计算“照明供电回路系统调试”的回路数。

例1:某综合楼变电所由六台低压配电屏输出的照明供电回路共42路,均用三相自动空气开关控制,则该综合楼“照明供电回路系统调试”共有42个系统,用三相自动空气开关控制,定额应乘0、2系数。

例2:某教学楼主配电室两台低压配电屏输出的照明供电回路共16路,均用三相自动空气开关控制,则该教学楼“照明供电回路系统调试”共有16个系统,用三相自动空气开关控制,定额应乘0、2系数。

例3:某住宅小区变电所八台低压配电屏输出的照明供电回路共48路,均用三相自动空气开关控制,则该住宅小区“照明供电回路系统调试”共有48个系统,用三相自动空气开关控制,定额应乘0、2系数。

当三相照明主配电箱带有调试元件,如交流接触器、磁力起动器、各种继电器与与之配套的二次回路、表计等,则应套用“1kv以下交流供电系统调试”定额。

电气中系统调试费什么情况下需要计取安装工程的调试有一个明显的规则就是按照实际发生计取的。

详细的计算规则为：2、电气调试所需的电力消耗已包括在估价表内，一般不另计算。

但10kW以上电机及发电机的启动调试费用的蒸汽、电力和其他动力能源消耗及变压器空载试运转的电力消耗，另行计算。

3、供电桥回路的断路器、母线分段断路器，均按独立的送配电设备系统计算调试费。

4、送配电设备系统调试，系按一侧有一台断路器考虑的，若两侧均有断路器时，则应按两个系统计算。

5、送配电设备系统调试，适用于各种供电回路(包括照明供电回路)的系统调试。

凡供电回路中带有仪表、继电器、电磁开关等调试元件的(不包括闸刀开关、保险器)，均按调试系统计算。

移动式电器和以插座连接的家电设备业经厂家调试合格、不需要用户自调的设备均不应计算调试费用。

6、一般的住宅、学校、办公楼、旅馆、商店等民用电气的工程的供电调试按下列规定：(1)配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电箱，应按供电方式执行相应的“配电设备系统调试”子目。

(2)每个用户房间的配间箱(板)上虽装有电磁开关等调试元件，但如果生产厂家已按固定的常规参数调整好，不需要安装单位进行调试就可直接投入使用的，不得计取调试费用。

(3)民用电度表的调整校验属于供电部门的专业管理，一般皆由用户向供电局订购调试完毕的电度表，不得另外计算调试费用。

7、变压器系统调试，以每个电压侧有一台断路器为准，多于一个断路器的按相应电压等级送配电设备系统调试的相应项目另行计算。

8、干式变压器，执行相应容量变压器调试子目乘以系数0.8。

9、特殊保护装置，均以构成一个保护回路为一套，其工程量计算规定如下：(1)发电机转子接地保护，按全厂发电机共用一套考虑。

(2)距离保护，按设计规定所保护的送电线路断路器台数计算。

(3)高频保护，按设计规定所保护的送电线路断路器如数计算。

(4)零序保护，按发电机、变压器、电动机的台数或送电线路断路器的台数计算。

-电气调试工程量计算规则————————————————————————————————作者：————————————————————————————————日期：电气调试工程量计算规则1、电力变压器系统是指变压器本体、各电压线圈所连着的高压开关及隔离开关、电流互感器、测量仪表和继电保护等一次回路及二次回路的总称。

电力变压器系统电气调整工作内容包括：①变压器本体特性试验，配合吊芯检查试验，配合干燥试验，绕组电阻测定，变比测定，油的试验和鉴定，冲击及定相试验等。

②元件的试验、调整，如油断路器合闸及跳闸线圈的试验等。

油断路器动作电流，动作电压，跳闸及合闸速度测定，隔离开关接触电阻测定（110kv以上），电流互感器变比，伏-安特性，抽头电阻测定，仪表、继电器的检查，风冷装置的试验等。

③二次回路（包括继电保护及控制回路）的检查、试验和调整，如差动保护，过流保护，低电压保护装置及控制回路的通电检验（严格的应称为一次电流及工作电压检查），但不包括特殊保护及自动装置的试验、调整。

电力变压器系统调试不包括避雷器、自动投入装置、特殊保护装置和接地装置的调试。

2、送配电装置系统电气调试包括断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的试验、调整。

该调试项目仅考虑了一般的继电保护装置（如保护过负荷的电流保护和保护短路的电流保护），不包括特殊保护及自动装置投入的试验调整。

①送配电装置系统调试适用于母线联络、母线分段、断路器回路，如设有母线保护时，母线分段断路器回路，除执行一个系统的送配电装置调试外，还要再执行一个母线调试。

②送配电装置系统调试不包括特殊保护及自动装置的调整。

所谓特殊保护装置是指电力方向保护，距离保护，高频保护及线路横联差动保护；所谓的自动装置是指备用电源自动投入，自动重合闸装置。

如采用这些保护装置和自动装置时，则应单独列项，数量与送配电装置“系统”数一致。

③380v及3～6kv电动机馈电回路设备（如开关柜或配电盘）的调试，已包括在电机检查接线及调试清单项目中。

电气调试工程量计算规则 1、电力变压器系统是指变压器本体、各电压线圈所连着的高压开关及隔离开关、电流互感器、测量仪表和继电保护等一次回路及二次回路的总称。

电力变压器系统电气调整工作内容包括：①变压器本体特性实验，配合吊芯检查实验，配合干燥实验，绕组电阻测定，变比测定，油的实验和鉴定，冲击及定相实验等。

②元件的实验、调整，如油断路器合闸及跳闸线圈的实验等。

油断路器动作电流，动作电压，跳闸及合闸速度测定，隔离开关接触电阻测定（110kv以上），电流互感器变比，伏-安特性，抽头电阻测定，仪表、继电器的检查，风冷装置的实验等。

③二次回路（包括继电保护及控制回路）的检查、实验和调整，如差动保护，过流保护，低电压保护装置及控制回路的通电检验（严格的应称为一次电流及工作电压检查），但不包括特殊保护及自动装置的实验、调整。

电力变压器系统调试不包括避雷器、自动投入装置、特殊保护装置和接地装置的调试。

2、送配电装置系统电气调试包括断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的实验、调整。

该调试工程仅考虑了一般的继电保护装置（如保护过负荷的电流保护和保护短路的电流保护），不包括特殊保护及自动装置投入的实验调整。

①送配电装置系统调试适用于母线联络、母线分段、断路器回路，如设有母线保护时，母线分段断路器回路，除执行一个系统的送配电装置调试外，还要再执行一个母线调试。

②送配电装置系统调试不包括特殊保护及自动装置的调整。

所谓特殊保护装置是指电力方向保护，距离保护，高频保护及线路横联差动保护；所谓的自动装置是指备用电源自动投入，自动重合闸装置。

如采用这些保护装置和自动装置时，则应单独列项，数量与送配电装置“系统”数一致。

③380v及3～6kv电动机馈电回路设备（如开关柜或配电盘）的调试，已包括在电机检查接线及调试清单工程中。

④变压器（包括厂用变压器）向各级电压配电装置的进线设备，不应作为送配电装置系统，其调试工作已包括在变压器系统的调试清单中。

电气工程造价送配电系统调试电气送配电系统调试个数怎么计算,这样计算,以低压系统为例,如果有一配电柜,内有3个回路,其中1#回路是塑壳断路器、2#是交流接触器，3#是刀开关，则应按2各系统计取，这有个原则，大凡要电动操作或有非电量操作的都要算做1个系统，加上配电柜本体，就是2个，如果3#回路后面带的水泵，且此水泵有浮球装置，则应再加一个系统。

低压配电柜数个数再加上柜体内的电动操作或有非电量操作个数，就是低压系统的个数，这个不好理解，但应该这样做。

电气安装工程中“照明供电回路系统调试”的系统数量如何统计，有否统一的规定？答：有。

执行新定额后在一般情况下（系用三相自动空气开关控制）“照明供电回路系统调试”只有由建筑物内变电所低压配电屏输出的照明供电回路才能计算“照明供电回路系统调试”的回路数，当建筑物无变电所时，则以该建筑物主配电室照明配电屏输出的照明供电回路数计算“照明供电回路系统调试”，因为用三相自动空气开关控制，定额应乘0.2系数。

其后各级照明供电回路不再重复计算。

住宅小区的每幢楼宇用电，由小区变电所供电，可按小区变电所低压配电屏输出的照明供电回路计算“照明供电回路系统调试”的回路数。

例1：某综合楼变电所由六台低压配电屏输出的照明供电回路共42路，均用三相自动空气开关控制，则该综合楼“照明供电回路系统调试”共有42个系统，用三相自动空气开关控制，定额应乘0.2系数。

例2：某教学楼主配电室两台低压配电屏输出的照明供电回路共16路，均用三相自动空气开关控制，则该教学楼“照明供电回路系统调试”共有16个系统，用三相自动空气开关控制，定额应乘0.2系数。

例3：某住宅小区变电所八台低压配电屏输出的照明供电回路共48路，均用三相自动空气开关控制，则该住宅小区“照明供电回路系统调试”共有48个系统，用三相自动空气开关控制，定额应乘0.2系数。

当三相照明主配电箱带有调试元件，如交流接触器、磁力起动器、各种继电器和与之配套的二次回路、表计等，则应套用“1kv以下交流供电系统调试”定额。

电气调试工程量计算规则1、电力变压器系统是指变压器本体、各电压线圈所连着的高压开关及隔离开关、电流互感器、测量仪表和继电保护等一次回路及二次回路的总称。

电力变压器系统电气调整工作内容包括：①变压器本体特性试验，配合吊芯检查试验，配合干燥试验，绕组电阻测定，变比测定，油的试验和鉴定，冲击及定相试验等。

②元件的试验、调整，如油断路器合闸及跳闸线圈的试验等。

油断路器动作电流，动作电压，跳闸及合闸速度测定，隔离开关接触电阻测定（110kv以上），电流互感器变比，伏-安特性，抽头电阻测定，仪表、继电器的检查，风冷装置的试验等。

③二次回路（包括继电保护及控制回路）的检查、试验和调整，如差动保护，过流保护，低电压保护装置及控制回路的通电检验（严格的应称为一次电流及工作电压检查），但不包括特殊保护及自动装置的试验、调整。

电力变压器系统调试不包括避雷器、自动投入装置、特殊保护装置和接地装置的调试。

2、送配电装置系统电气调试包括断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的试验、调整。

该调试项目仅考虑了一般的继电保护装置（如保护过负荷的电流保护和保护短路的电流保护），不包括特殊保护及自动装置投入的试验调整。

①送配电装置系统调试适用于母线联络、母线分段、断路器回路，如设有母线保护时，母线分段断路器回路，除执行一个系统的送配电装置调试外，还要再执行一个母线调试。

②送配电装置系统调试不包括特殊保护及自动装置的调整。

所谓特殊保护装置是指电力方向保护，距离保护，高频保护及线路横联差动保护；所谓的自动装置是指备用电源自动投入，自动重合闸装置。

如采用这些保护装置和自动装置时，则应单独列项，数量与送配电装置“系统”数一致。

③ 380v及3～6kv电动机馈电回路设备（如开关柜或配电盘）的调试，已包括在电机检查接线及调试清单项目中。

④变压器（包括厂用变压器）向各级电压配电装置的进线设备，不应作为送配电装置系统，其调试工作已包括在变压器系统的调试清单中。

电气调试工程量计算规则电气调试是电力工程建设中的一个重要环节，其完成情况直接关系到项目建设的顺利进行和后续运行维护的效果。

因此在电气调试的过程中，需按照一定的规则进行工程量计算，以保证项目能够顺利完成。

工程量计算的目的工程量计算是电气调试中比较重要的一环，主要用于衡量工作任务的数量和难度，清晰地了解任务的进度和完成情况。

基于精确的工程量计算，可以确保项目按照计划进行，工作进度不会出现拖延或超期的情况，帮助项目相关人员更好地掌握工程的进展。

工程量计算的依据工程量的计算依据主要包括两个方面，一个是项目计划及其验收规范，一个是工作任务的内容和难度。

项目计划及其验收规范需要准确地了解项目计划及验收规范中对于电气调试工作的任务要求和验收标准，以此作为工程量计算的基础。

根据任务的分类，制定相应的工程量计算规则。

工作任务的内容和难度不同的工作任务难度和完成情况都是不同的，而且在电气调试过程中，可能会存在突然出现的问题或因外界因素导致任务的延误等问题，因此需要完整地了解任务内容和难度，去制定相应的工程量计算规则。

工程量计算规则制定基于上述两个依据制定工程量计算规则，具体规则如下：一、根据任务分类制定相应的工程量计算规则•电气设备调试：根据设备数量、类型进行工程量的计算。

•线路调试：根据线路长度、停电时间和难度进行工程量的计算。

•带电作业：根据带电作业的难度等级、范围和持续时间进行工程量的计算。

•开关站调试：根据开关站数量、难度等级进行工程量的计算。

•其他调试任务：根据任务的具体情况制定相应的工程量计算规则。

二、根据任务复杂程度设置难度等级设置难度等级旨在更加准确地衡量任务的难度和完成情况。

在制定规则的过程中，基于任务的完成难度和复杂程度，应该设置一定的等级评估标准，以便准确地评估工作量。

三、工程量计算方法•固定比例计算法：根据任务规模、难度和工作量来设定固定的计算比例，结合实际完成情况来精确计算工作量。

•经验值计算法：通过项目实际验收经验得到的工程量计算参数来计算工作量。
