二次预埋技术交底

建筑电气砌体内二次预埋施工技术交底本工程为**栋，施工形象进度为混凝土结构已封顶，正进行填充墙砌筑。

混凝土内电气导管已预埋，需进行砌体内导管二次预埋工作，预埋电气导管均为PVC管，现进行交底如下：一、施工准备1、作业条件随土建砌体砌筑同时进行。

2、PVC管材料要求（1）PVC管的材质必须合格,其氧指数≥27%,设计有特殊要求时必须符合设计要求。

进场材料必须有产品合格证,以及有效的氧指数检测报告；（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、生产许可证、“CCC"认证标志和认证证书复印件。

3、主要机具铅笔、钢卷尺、开槽机、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2015)的规定。

三、工艺流程（一）砌体内PVC管的工艺流程预留箱盒位置→敷设管路→管路连接→切断→弯曲四、操作工艺1、留箱盒位置为了保证箱盒位置及标高的准确,采取先预留箱盒位置后安装箱盒的办法。

具体做法是,根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm.上下各大150～200mm。

对于接线盒或开关插座盒,留洞尺寸可定为150mm×250mm。

管路进洞尺寸不超过洞口的1/2,以利于以后的箱盒安装。

2、敷设管路分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。

（1）对于从楼地面内引出的管路,为了保证管路位置准确,在楼地面混凝土浇筑时要派电工值班,保证管路的位置,发现问顾及时纠正。

在土建楼层放线完成后及时检查,对超出墙体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免造成管路折断或变形。

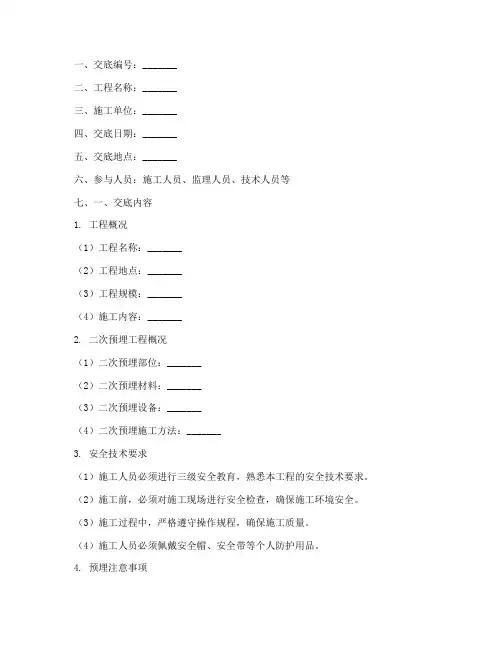

一、交底编号：_______二、工程名称：_______三、施工单位：_______四、交底日期：_______五、交底地点：_______六、参与人员：施工人员、监理人员、技术人员等七、一、交底内容1. 工程概况（1）工程名称：_______（2）工程地点：_______（3）工程规模：_______（4）施工内容：_______2. 二次预埋工程概况（1）二次预埋部位：_______（2）二次预埋材料：_______（3）二次预埋设备：_______（4）二次预埋施工方法：_______3. 安全技术要求（1）施工人员必须进行三级安全教育，熟悉本工程的安全技术要求。

（2）施工前，必须对施工现场进行安全检查，确保施工环境安全。

（3）施工过程中，严格遵守操作规程，确保施工质量。

（4）施工人员必须佩戴安全帽、安全带等个人防护用品。

4. 预埋注意事项（1）二次预埋前，必须对预埋部位进行清理，确保预埋质量。

（2）预埋过程中，严禁野蛮施工，确保施工安全。

（3）预埋完成后，必须对预埋部位进行检查，确保预埋位置准确、牢固。

（4）预埋材料、设备必须符合国家相关标准，确保施工质量。

5. 施工质量控制（1）严格按照设计图纸和施工规范进行施工。

（2）施工过程中，对预埋部位进行实时监控，确保施工质量。

（3）对预埋部位进行验收，确保施工质量达到要求。

6. 应急预案（1）施工过程中，如发生安全事故，立即启动应急预案。

（2）立即组织救援，确保人员安全。

（3）对事故原因进行调查，防止类似事故再次发生。

八、二、交底要求1. 施工人员必须认真学习本次安全技术交底内容，确保掌握施工过程中的安全要求。

2. 施工过程中，严格按照安全技术要求进行施工，确保施工安全。

3. 施工人员必须服从现场管理，不得擅自离岗。

4. 施工过程中，发现安全隐患，立即报告现场负责人。

九、三、总结本次安全技术交底，旨在提高施工人员的安全意识，确保二次预埋工程顺利进行。

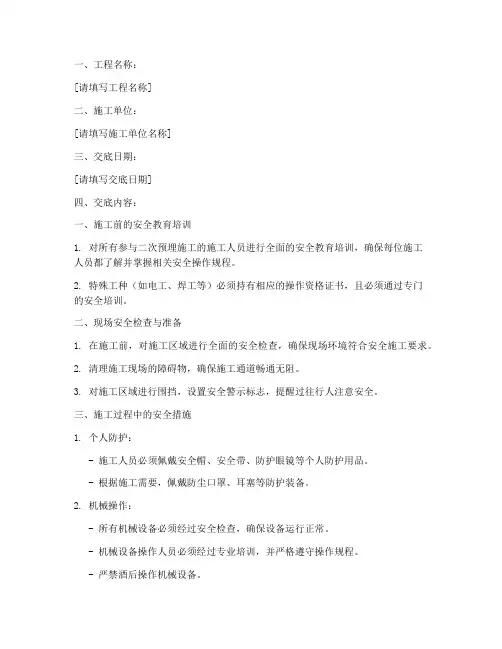

一、工程名称：[请填写工程名称]二、施工单位：[请填写施工单位名称]三、交底日期：[请填写交底日期]四、交底内容：一、施工前的安全教育培训1. 对所有参与二次预埋施工的施工人员进行全面的安全教育培训，确保每位施工人员都了解并掌握相关安全操作规程。

2. 特殊工种（如电工、焊工等）必须持有相应的操作资格证书，且必须通过专门的安全培训。

二、现场安全检查与准备1. 在施工前，对施工区域进行全面的安全检查，确保现场环境符合安全施工要求。

2. 清理施工现场的障碍物，确保施工通道畅通无阻。

3. 对施工区域进行围挡，设置安全警示标志，提醒过往行人注意安全。

三、施工过程中的安全措施1. 个人防护：- 施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。

- 根据施工需要，佩戴防尘口罩、耳塞等防护装备。

2. 机械操作：- 所有机械设备必须经过安全检查，确保设备运行正常。

- 机械设备操作人员必须经过专业培训，并严格遵守操作规程。

- 严禁酒后操作机械设备。

3. 高空作业：- 高空作业必须使用安全绳、安全网等安全防护设施。

- 高空作业人员必须佩戴安全带，并系好安全绳。

- 高空作业时，下方不得有人站立或行走。

4. 用电安全：- 施工现场用电必须符合规范要求，确保电线、电缆无破损、老化现象。

- 严禁私拉乱接电线，所有用电设备必须接地。

- 施工现场设置专门的配电箱，并配备漏电保护器。

5. 材料堆放：- 材料堆放必须整齐有序，不得超高堆放，堆放高度不得超过1.5米。

- 严禁将材料堆放在通道、消防通道等地方。

四、应急处理措施1. 施工现场必须配备必要的急救药品和器材，如急救箱、担架等。

2. 施工人员必须了解基本的急救知识，如心肺复苏、止血等。

3. 建立应急响应机制，一旦发生安全事故，立即启动应急预案，确保人员安全。

五、总结1. 二次预埋施工过程中，必须严格遵守安全操作规程，确保施工安全。

2. 施工负责人必须对施工安全负总责，定期对施工现场进行安全检查，及时发现并消除安全隐患。

2次预埋件施工方案一、前期准备工作1.技术交底：组织工程技术人员进行施工方案的技术交底，明确各个施工工序的要求和步骤。

2.设备准备：在施工前准备好必要的设备和工具，如预埋件定位仪、钻孔机、电锤等。

3.材料准备：根据设计要求和施工方案，准备好所需的预埋件和配套材料，如膨胀螺栓、螺母、垫片等。

4.安全措施：制定并实施相关安全措施，确保施工过程中的安全。

二、施工步骤1.测量定位：根据设计要求，在施工现场进行预埋件的测量定位，确定预埋位置。

2.钻孔操作：根据预埋件的尺寸和位置，在预定的位置上进行钻孔操作。

钻孔深度和直径应符合设计要求。

3.清理孔内：钻孔后，采用吹风机或其他工具将钻孔孔内清理干净，以确保后续的预埋件安装质量。

4.安装预埋件：根据设计图纸的要求，将预埋件正确、准确地安装到钻孔孔内，注意预埋件与构件之间的间隙和配合质量。

5.固定预埋件：根据设计要求，对预埋件进行固定，可以采用螺栓紧固、焊接等方法。

固定后要做好相关标志，以便后续的施工人员进行施工。

6.施工记录：每一次预埋件的施工都需要进行详细的记录，包括预埋件的数量、尺寸、位置、材料质量等，并进行相应的验收。

7.整理现场：施工结束后，及时清理现场，保持施工区域的整洁。

三、质量控制措施1.工序控制：对每个施工工序进行质量控制，确保每个步骤的质量要求得到满足。

2.材料控制：对预埋件及其配套材料进行严格的质量控制，确保材料符合相关规定要求。

3.安装质量检验：对每一个预埋件的安装进行质量检验，包括位置、间隙、配合质量等，确保安装质量达到设计要求。

4.施工记录：要求施工人员进行详细的施工记录，及时发现和整改存在的问题，确保每一次施工的质量得到保证。

5.现场巡查：项目负责人要定期对施工现场进行巡查，及时发现和解决存在的问题，保证施工质量。

四、注意事项1.施工人员必须穿戴好相关的安全防护用品，如安全帽、防护眼镜、防护服等。

2.在施工现场设置相应的安全警示标志，确保施工过程中的安全。

工程名称海亮·唐宁府一期分部工程水电安装分项工程名称：水电主体预留预埋日期：2018年5月29日交底内容：
一、施工依据
建筑电气工程质量验收规范GB50303-2002
二、材料要求
2.1 钢管应壁厚均匀，焊缝均匀无毛刺，无劈裂、砂眼、棱刺和凹扁现象。

2.2 镀锌钢管应采用热镀锌，内外镀层良好、均匀，无表皮剥落、锈蚀现象。

2.3 塑料管及其附件应具有阻燃、耐冲击的要求，其氧指数应大于 27%。

三、工艺流程
3.1材料预制
3.1.1 焊接钢管防腐。

管道防腐前做去锈处理，外壁涂覆防锈底漆两遍。

内壁防腐具体做法：在进厂钢管检查合格后把钢管放在30-40℃的一边槽钢一边架子上。

槽钢焊四根象板凳一样高40公分腿。

管底部放在槽钢内，由钢管上部灌漆，边灌边转，保证管内漆均匀。

3.1.2 线管弯曲。

根据放线及剔槽走向需求，将线管煨弯出所
需要的形状。

切断钢使用砂轮锯或钢锯、PVC管采用专用剪刀或者手锯，注意锯出的管口应平齐、不得有斜口，钢管锯断后应用圆锉清
除毛刺。

线管暗配管弯曲半径不应小于管外径的 10 倍,弯扁度不应
本表一式两份，班组自存一份，项目部归档一份。

一、交底日期：____年__月__日二、交底单位：____单位三、交底人员：____人四、交底对象：____项目全体电气施工人员五、交底内容：一、工程概况1. 工程名称：____项目2. 工程地点：____3. 工程规模：____4. 工程概况：____二、安全注意事项1. 施工人员必须具备相应的电气操作资格，严格遵守国家相关法律法规及安全操作规程。

2. 施工现场必须设置安全警示标志，确保施工人员安全。

3. 电气施工前，必须对施工现场进行安全检查，确保施工环境符合安全要求。

4. 严格遵守“先接地，后接零，先相线，后零线”的原则进行电气接线。

5. 施工过程中，严禁私拉乱接电线，确保电线连接牢固。

6. 严禁在高压电线下作业，施工区域必须与高压电线保持安全距离。

7. 电气设备操作人员必须熟悉设备性能，掌握操作规程。

8. 严禁酒后、疲劳、精神状态不佳的人员上岗作业。

9. 施工现场必须配备必要的消防器材，并定期检查维护。

10. 严禁在施工现场吸烟、使用明火。

三、技术要求1. 电气二次预埋施工前，必须对施工图纸进行仔细研究，确保施工符合设计要求。

2. 预埋管材、线槽等材料必须符合国家现行标准，并具备出厂合格证。

3. 预埋管道应保持平直，转弯处应采用弯头，转弯角度不宜过大。

4. 预埋管道与墙体、柱子等固定件连接牢固，管道应固定在支架上。

5. 预埋管道应保持一定间距，不得相互挤压、碰撞。

6. 预埋管道内不得有杂物、积水，管道内径应满足电缆敷设要求。

7. 预埋管道应进行隐蔽工程验收，确保施工质量。

四、应急处置1. 发现电气安全隐患，应立即停止作业，报告相关负责人。

2. 电气设备发生故障，应立即切断电源，隔离故障设备，防止事故扩大。

3. 事故发生后，应立即启动应急预案，按照预案要求进行处置。

4. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。

五、总结本次安全技术交底，旨在提高电气施工人员的安全意识和操作技能，确保工程顺利进行。

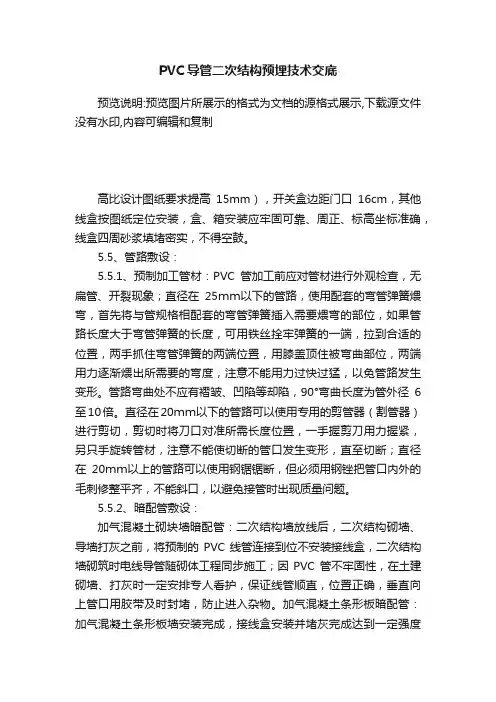

PVC导管二次结构预埋技术交底预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制高比设计图纸要求提高15mm），开关盒边距门口16cm，其他线盒按图纸定位安装，盒、箱安装应牢固可靠、周正、标高坐标准确，线盒四周砂浆填堵密实，不得空鼓。

5.5、管路敷设：5.5.1、预制加工管材：PVC管加工前应对管材进行外观检查，无扁管、开裂现象；直径在25ｍｍ以下的管路，使用配套的弯管弹簧煨弯，首先将与管规格相配套的弯管弹簧插入需要煨弯的部位，如果管路长度大于弯管弹簧的长度，可用铁丝拴牢弹簧的一端，拉到合适的位置，两手抓住弯管弹簧的两端位置，用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度，注意不能用力过快过猛，以免管路发生变形。

管路弯曲处不应有褶皱、凹陷等却陷，90°弯曲长度为管外径6至10倍。

直径在20ｍｍ以下的管路可以使用专用的剪管器（割管器）进行剪切，剪切时将刀口对准所需长度位置，一手握剪刀用力握紧，另只手旋转管材，注意不能使切断的管口发生变形，直至切断；直径在20ｍｍ以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐，不能斜口，以避免接管时出现质量问题。

5.5.2、暗配管敷设：加气混凝土砌块墙暗配管：二次结构墙放线后，二次结构砌墙、导墙打灰之前，将预制的PVC线管连接到位不安装接线盒，二次结构墙砌筑时电线导管随砌体工程同步施工；因PVC 管不牢固性，在土建砌墙、打灰时一定安排专人看护，保证线管顺直，位置正确，垂直向上管口用胶带及时封堵，防止进入杂物。

加气混凝土条形板暗配管：加气混凝土条形板墙安装完成，接线盒安装并堵灰完成达到一定强度后，将接线盒和地面（顶板）一次结构预留管之间画线切槽，管槽的宽度要和比线管外径宽20至30mm，两根线管可用共同敷设在同一管槽内，但两管间要间隔10mm缝隙，墙面开槽要顺直，管槽的深度以35mm为宜，墙面开槽要顺直，不得随意弯曲，严禁开横槽。

电毛二次结构预煙枝术交底交底家：—■说明剔槽林洞肘，不要用力过猛，以免凌成塢面周的玻碎。

洞D不易剔得过大、1-2 管里外应光滑，无&稷.叨陷.针孔.毛泡；外徑尺寸符合国家统一标准，管壁厚度应均匀一致，紧龙无直管接头、虑型轅母嶺头、全厲线管等应配套使用。

1.3所有灯头盒，开关盒、接统盒，均应外观整齐，开孔齐全，无劈裂根坏等现象。

2.主要机具：铅笔.小线^ 水平管。

手坂弯管彖.液压开孔各、砂轮锯.无齿锯、台钻.手电砧.削锤.削焊机.毛焊工具.手锤.藝子.钢锯.锯条.弯管弹赞。

专用搬手. 钢锯.切割机.半倒輕.手锤.鬆子.鮎头.卷尺.线坠.钳子等。

三、作业条件：3.1配合土建二次结构砌堆过程中，根据设计图要求预埋盒体及•管路的配合工作。

3.2土建塢体砌筑施工免成后，根据电毛设计图纸要求，参照土建堆上弹出的水平线，安装管路和盒俞。

咏捺作工艺：1.工艺流程:2.弹线主佞:2.1根据役计图要求，＞4二次结构堆等戍.根据土建堆上的水平线症霜，盒底边.弹岀准确水平线，然后确定盒、俞住置进行走住，按水平线用小线和水平尺测量出盒，俞准确佞置并标岀尺寸标注。

2.2抿据设计图灯住尺寸要求，标注岀灯头盒的准确尺寸伐置，左右不能有偏富现象。

2-3 各科隔塢剔槽稔埋开关盒暉线。

根据段计图要求，在堆上需要魏埋开关食的佞置，确定出开关盒准确尺寸住置，徐堆体特珠恃况外（不能满足开关盒的安裝尺寸及门后佞置处丿，开关盒距d边尺寸为170mm。

盒d底边距地1.31m,编盒稔固后不能有歪斜现象，盒d要与堆面一平，不能有凹岛现象。

点距两端300〜500mm处各加一个固也占、。

3.5.1.3•管进盒、编，一管一孔，先接端接头然.后用嶺母固龙A盒.俞上，在管孔上用•管堵堵好管D ,最后用据沬堵好线盒淮.用胶带将盒子封好。

3.5.1.4JDG管入俞、盒应采用爪更螺纹管接头。

使用专用扳子锁紧，虑型根母护堵要良好，使金厲俞、盒达到导电接地的要求。
