理想运算放大器的求和条件引言:理想运算放大器是一种电子器件，用于对输入信号进行放大，并具有线性、无失真的特性。
在实际应用中，我们常常需要对多个输入信号进行求和运算。
本文将探讨理想运算放大器的求和条件，以及相关的应用和注意事项。
一、理想运算放大器的特性理想运算放大器具有以下几个重要特性：1. 输入阻抗无穷大：理想运算放大器的输入阻抗非常大，接近无穷大，因此可以看作是一个开路。
这样，输入信号源不会受到影响，可以直接连接到运算放大器的输入端。
2. 输出阻抗为零：理想运算放大器的输出阻抗为零，可以看作是一个理想电压源。
这样，输出信号源可以直接驱动负载电阻，输出信号不会受到负载的影响。
3. 增益无限大：理想运算放大器的增益无限大，即输出电压是输入电压的无穷倍。
这样，输入信号经过放大后，可以得到一个较大的输出信号，方便后续的处理。
二、理想运算放大器的求和条件在实际应用中，我们常常需要对多个输入信号进行求和运算。
理想运算放大器的求和条件如下：1. 输入信号源可以直接连接到运算放大器的输入端，不需要额外的输入电阻。
2. 每个输入信号源的输出阻抗应该尽量小，以确保输入信号不会受到影响。
3. 每个输入信号源的输出电压应该满足线性叠加原理，即输出电压等于输入电压的和。
4. 输入信号源的输出电压应该保持恒定，不受其他输入信号的影响。
三、理想运算放大器的求和电路理想运算放大器的求和电路如下图所示：（此处省略图片链接）在这个电路中，每个输入信号源都通过一个电阻连接到运算放大器的非反相输入端。
所有输入信号源的输出电压经过电阻分压后，分别与运算放大器的反相输入端相连接。
运算放大器的输出电压等于所有输入信号源的输出电压的加权和。
四、理想运算放大器的求和应用理想运算放大器的求和应用非常广泛，以下是一些常见的应用场景：1. 信号处理：在音频、视频等信号处理中，常常需要对多个输入信号进行求和运算，以获得更复杂的音频或视频效果。
2. 传感器测量：在传感器测量中，常常需要对多个传感器的输出信号进行求和运算，以得到更准确的测量结果。

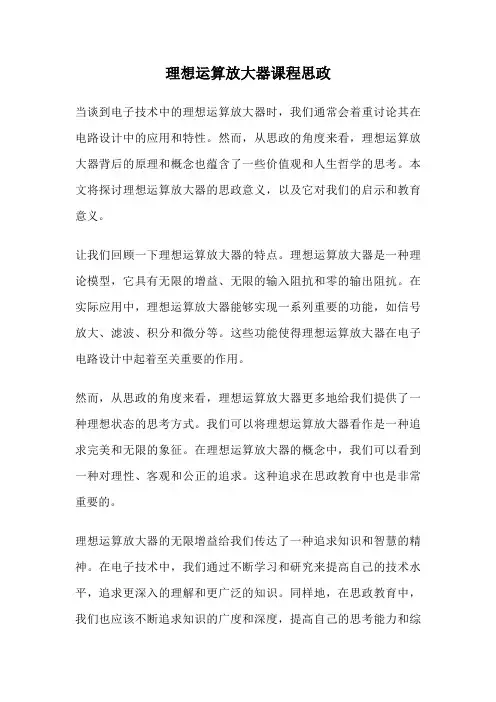

理想运算放大器课程思政当谈到电子技术中的理想运算放大器时，我们通常会着重讨论其在电路设计中的应用和特性。
然而，从思政的角度来看，理想运算放大器背后的原理和概念也蕴含了一些价值观和人生哲学的思考。
本文将探讨理想运算放大器的思政意义，以及它对我们的启示和教育意义。
让我们回顾一下理想运算放大器的特点。
理想运算放大器是一种理论模型，它具有无限的增益、无限的输入阻抗和零的输出阻抗。
在实际应用中，理想运算放大器能够实现一系列重要的功能，如信号放大、滤波、积分和微分等。
这些功能使得理想运算放大器在电子电路设计中起着至关重要的作用。
然而，从思政的角度来看，理想运算放大器更多地给我们提供了一种理想状态的思考方式。
我们可以将理想运算放大器看作是一种追求完美和无限的象征。
在理想运算放大器的概念中，我们可以看到一种对理性、客观和公正的追求。
这种追求在思政教育中也是非常重要的。
理想运算放大器的无限增益给我们传达了一种追求知识和智慧的精神。
在电子技术中，我们通过不断学习和研究来提高自己的技术水平，追求更深入的理解和更广泛的知识。
同样地，在思政教育中，我们也应该不断追求知识的广度和深度，提高自己的思考能力和综合分析能力。
理想运算放大器的无限输入阻抗和零输出阻抗给我们传达了一种公正和客观的态度。
在电子技术中，我们要求电路设计要尽可能地不受外界干扰，保持输入和输出的准确性和稳定性。
同样地，在思政教育中，我们也应该具备客观公正的态度，不受个人情感和利益的干扰，正确对待问题和事物，做到公正客观地思考和判断。
理想运算放大器的功能特点也给我们提供了一种追求卓越和创新的动力。
在电子技术中，我们通过不断创新和改进来提高电路的性能和功能。
同样地，在思政教育中，我们也应该具备追求卓越和创新的精神，不断探索和实践，为社会发展和人类进步做出贡献。
在学习和研究理想运算放大器的过程中，我们不仅仅是在掌握电子技术的知识和技能，更重要的是在培养自己的思想品质和人生观念。
理想运算放大器的两个重要结论以理想运算放大器的两个重要结论为标题，我们将分别讨论理想运算放大器的两个重要特性：无限增益和无限输入阻抗。
1. 无限增益理想运算放大器的一个重要特性是其具有无限增益。
什么是无限增益呢？简单来说，无限增益意味着放大器输出信号的幅度是输入信号的无限倍。
这是理想运算放大器的特殊之处，它可以放大任意小的输入信号，并输出一个等比例放大的信号。
为了更好地理解无限增益的概念，我们可以以一个简单的例子来说明。
假设我们有一个理想运算放大器，输入信号为1mV，而放大器的增益为无限大。
根据无限增益的定义，输出信号将是输入信号的无限倍，即无限大。
这意味着无论输入信号有多小，放大器都能将其无限放大。
因此，理想运算放大器的无限增益特性在信号放大和处理中具有重要的应用价值。
2. 无限输入阻抗另一个重要的特性是理想运算放大器具有无限输入阻抗。
输入阻抗是指放大器对输入信号源的负载能力或接受能力。
通常情况下，放大器的输入阻抗越大，表示输入信号源对放大器的负载影响越小，从而能够更有效地保持输入信号的稳定性。
在理想运算放大器中，输入阻抗被假设为无限大。
这意味着放大器几乎不对输入信号源产生任何负载，从而保持了输入信号的稳定性。
无限输入阻抗的特性使得理想运算放大器能够在不干扰输入信号源的情况下进行放大和处理，尤其在对于高阻抗信号源的应用中更为重要。
理想运算放大器的无限输入阻抗以及无限增益的特性使其在电子电路设计中具有重要的地位。
通过将理想运算放大器与其他电子元件组合，我们可以构建各种功能强大的电路，如滤波器、比较器、积分器等。
理想运算放大器的特性使得它成为现代电子设备中不可或缺的一部分。
总结起来，理想运算放大器的两个重要结论是无限增益和无限输入阻抗。
无限增益使得放大器能够将输入信号无限放大，从而实现信号放大和处理的目的；无限输入阻抗保持了输入信号源的稳定性，使得放大器能够在不干扰输入信号源的情况下进行放大和处理。
理想运算放大器的基本概念理想运算放大器（Ideal Operational Amplifier，简称Op Amp）是电子工程中一种非常有用的基本电路元件。
它可以在电路中完成多种信号处理和放大的功能，并且可以应用于各种不同的电路中。
在本篇文章中，将讨论运算放大器的基本概念，包括其定义、结构、特性以及应用。
1. 定义：理想运算放大器是一种有无限大的增益、无限大输入阻抗和零输出阻抗的电路。
在理想情况下，运算放大器的电压增益A可以看做是无限大，输入阻抗Zin无限大，输出阻抗Zout为零。
同时，在理想情况下，使用运算放大器时，无需外接电源。
这意味着，它可以通过对输入信号进行简单的代数计算来产生一个输出信号（电压、电流或电荷分布等）。
2. 结构：理想运算放大器由五个基本部分组成：两个输入端口，一个输出端口，一个差动放大器、一个电压控制电流源。
图1. 理想运算放大器电路模型图1展示了理想运算放大器的电路模型。
其中，输入端口V1和V2是通过两个终端接入信号源的地方。
输出端口是放大器输出的地方。
差动放大器是一个用于增益放大和信号调节的基本电路。
电压控制电流源通常用于控制运放输出电压。
这些部分通过电源电路连接到一起，以便形成一个系统。
3. 特性：理想运算放大器具有很多特性。
其中最重要的是输入阻抗、输出阻抗、增益和带宽等。
（1）输入阻抗：输入阻抗是指输入端口的电阻值。
理想运算放大器的输入阻抗为无限大，因此，它不会在任何程度上影响信号源的性能。
输入阻抗为无限大的运算放大器可以用于提供高增益放大度或使用被动组件（如电阻和电容）的滤波器电路。
（2）输出阻抗：输出阻抗是指输出端口处的电阻值。
理想运算放大器的输出阻抗为零，这意味着终端处的电压仅取决于外部负载的特性，并且与放大器的特性无关。
这样的输出阻抗可以通过信号放大和放大电压进行精密控制应用于高增益电路，例如，用作缓冲器，在成本低于其他自限制放大器时实现高性能。
（3）增益：理想运算放大器的增益为无限大。
理想运算放大器满足的条件
理想运算放大器是指在理论上能够无限放大输入信号的放大器，但在实际应用中，由于各种因素的影响，很难完全达到这种理想状态。
因此，为了能够更好地实现理想运算放大器的性能，下面列举了一些满足条件：
1. 无限带宽：理想运算放大器应该具备无限带宽，即能够对所有频率的信号进行放大，不会出现信号失真或失真较小的情况。
2. 无限增益：理想运算放大器应该具备无限增益，即对输入信号进行放大时，放大倍数应该无限大，这样才能够实现输入信号的无限放大。
3. 输入阻抗无限大：理想运算放大器应该具备输入阻抗无限大的特性，这样才能够实现输入信号的完全抽取，不会对输入信号造成任何影响。
4. 输出阻抗为零：理想运算放大器的输出阻抗应该为零，这样才能够实现输出信号与负载的无限匹配，不会对输出信号造成任何影响。
5. 无反馈：理想运算放大器应该具备无反馈的特性，即输出信号不会对输入信号进行干扰或影响，从而实现最大的输入输出信号的匹配度。
综上所述，理想运算放大器需要具备无限带宽、无限增益、输入阻抗无限大、输出阻抗为零和无反馈等特性，这些条件的满足可以使得理想运算放大器具有最佳的性能表现。
理想运算放大器的指标
理想运算放大器的指标包括：1. 增益（Gain）：理想运算放大器应该具备无穷大的增益，即输入信号经过放大后无损失。
2. 零输入误差（Zero input error）：理想运算放大器在输入信号为零时不会产生输出误差。
3. 无偏差（No offset）：理想运算放大器不应该有任何偏置电压或偏置电流的存在。
4. 无失真（No distortion）：理想运算放大器应该能够完全保持输入信号的波形特征，即不引起任何失真。
5. 无限输入阻抗（Infinite input impedance）：理想运算放大器应该具备无限高的输入阻抗，从而不会对输入信号产生影响。
6. 零输出阻抗（Zero output impedance）：理想运算放大器应该具备接近于零的输出阻抗，从而能够驱动任意负载。
7. 宽带宽（Wide bandwidth）：理想运算放大器应该具备无限宽的带宽，能够放大各种频率范围内的信号。
需要注意的是，理想运算放大器是一种理论概念，实际的运算放大器无法完全满足以上所有指标，但可以通过设计和选择合适的运算放大器来实现尽可能接近理想状态的性能。
理想运算放大器的限幅区理想运算放大器是一种电子电路的概念模型，它可以在没有任何限制的情况下，将输入信号无限放大并输出。
这种模型的假设条件是输入和输出的电阻和电容是无限大的，输入电流和输入电压是无限小的，输出电阻是零，其关键的优点就是阻抗匹配。
因此，理想运算放大器中并不存在限幅现象。
然而，在现实的电路中，理想运算放大器的假设条件并不一定全部成立，实际上它的通路存在许多限制。
在理想运算放大器的通路中，由于放大器输出功率受限，因此当信号强度传递到一定程度时就会受到限制。
此限制被称为限幅现象，通常是短暂的、不可预测的电流不稳定现象。
在理想运算放大器的限幅区中，当输入信号超出其输出范围时，所得到的输出值就会饱和。
这种饱和状态被称为限幅，在此状态下，所得到的输出电位被限制在一个固定的最大值和最小值之间。
当信号再次恢复到正常范围内后，输出电压会立即跟随输入电压的变化而恢复正常。
理想运算放大器的限幅区可以通过输入电压范围处理来确定，因为当输入电压超出理想运算放大器的工作范围时，放大器就会进入限幅区。
对于一个简单的非反馈放大器，其限幅区会出现在正负电源电压之间，在这个范围内，放大器的输出将被限制到电源电压区间内，也就是说输出电压将不能超出供电电压。
因此，限幅区通常与所使用的电源电压和放大器的放大系数有关。
值得一提的是，在实际电路中，限幅现象不仅存在于理想运算放大器中，而且也会出现在其他放大器中。
此时，限幅区的宽度将取决于放大器电路的特性，而且在实际电路中，这些限制通常是不可避免的。
因此，对于设计放大器电路的工程师来说，必须认真考虑限幅现象的影响，以确保电路能够正常工作并尽可能降低限幅现象的影响。
总之，理想运算放大器的限幅区是指输入信号超出放大器的工作范围时，放大器输出电流被限制在一个固定的最大值和最小值之间的现象。
在实际电路中，限幅现象是难以避免的，因此在设计和实现电路时，必须认真考虑限制现象的影响，才能确保电路的正常工作。
理想运算放大器工作
理想运算放大器（Ideal Operational Amplifier，简称理想运放）是一种虚构的电子元件，它被广泛应用于电子电路设计中。
理想
运放的特点是电压增益无限大、输入阻抗无限大、输出阻抗为零、无
限大的带宽和无限大的公共模抑制比。
在理想情况下，理想运放可以被用于各种应用中。
例如，在放大
器电路中，理想运放可以被用来放大电压信号，从而实现信号放大。
在比较器电路中，理想运算放大器可以被用作一个非常高速的比较器，用于比较两个电压大小。
理想运放的原理是利用微调电路来达到以上特性。
在实际的电路
设计中，理想运放并不存在，但是经过一定的调整和设计，我们可以
将实际运放的性能趋近于理想运放的性能。
理想运放通常有三个输入端，两个输入分别为非反馈输入端和反
馈输入端，还有一个输出端。
其中非反馈输入端一般对应于运放的+输
入端，反馈输入端对应于-输入端。
在运放电路中，负反馈电阻网络可以用来控制电路的输出，从而
使其达到特定的增益。
理想情况下，理想运放的输出电压可以通过此
公式来计算： Vout = A (V+ - V-) ，其中A为电压增益。
如果A趋
近于无限大，那么我们可以得到理想运放的输出电压非常高，甚至可
以使运放输出电压达到电源电压的极限。
总之，理想运算放大器是实际运算放大器的理论基础，有着非常
广泛的应用。
通过对理想运放的研究和应用，我们可以更好地设计实
际电路，从而实现电路的增益、比较等各种功能。
理想运算放大器的基本概念理想运算放大器（Ideal Operational Amplifier，简称为IOA）是一种理论上的电路模型，它是一种理想的电子放大器，能够在不同的电压电流条件下将电信号增大、滤波、求导、积分等处理，被广泛应用于模拟电路分析、控制系统设计、信号处理等方面。
本文将介绍理想运算放大器的基本概念，包括其特点、主要参数、应用场景和局限性等方面。
一、特点理想运算放大器有许多特点，包括：1. 增益无穷大：理想运算放大器的增益是无限大的，即输出电压可以无限制地放大。
这使得IOA成为一种非常有用的电路元件，可以用来实现大量的电子电路设计，从而满足各种需求。
2. 输入阻抗无穷大：理想运算放大器的输入电阻是无限大的，即输入电流可以忽略不计。
这意味着，理想运算放大器可以被看作是一个纯粹的电压控制器，能够输入电压并输出电压，而不会对输入信号产生任何负载效应。
3. 输出阻抗为零：理想运算放大器的输出电阻是接近于零的，可以看作是理想电压源。
这意味着输出电路可以给到非常大的负载，输出电压仍然能够得到很好的保持。
4. 无死区：理想运算放大器没有死区，通过它的电压可以控制运算放大器输出。
换句话说，输入电压的变化将会直接影响输出电压。
5. 无偏置电流：理想运算放大器没有偏置电流，因此，可以精确地采集输入电压信号，避免信号失真和噪声污染等问题。
二、主要参数理想运算放大器有多个参数，其中最重要的是：1. 增益（Gain）：理想运算放大器的增益是无穷大的，即输出电压与输入电压比值是无限大。
2. 带宽（Bandwidth）：理想运算放大器的带宽是无限大的，它可以放大任何频率的信号。
3. 输入阻抗（Input impedance）：理想运算放大器的输入电阻是无穷大的，可以被看作是一个开路电路。
4. 输出阻抗（Output impedance）：理想运算放大器的输出电阻是接近于零的，可以被看作是一个短路电路。
5. 输入偏置电流（Input bias current）：理想运算放大器没有输入偏置电流。
理想运算放大器1．理想的运算放大器的条件开环电压放大倍数:∞→0u A ；差模输入电阻: ∞→id r ；开环输出电阻0→o r ；共模抑制比:∞→CMRR K 。
由于实际运算放大器的参数接近理想化条件，因此用理想运算放大器模型分析实际的运算放大器不会产生多大的误差。
2．理想的运算放大器的图形符号图1 理想运算放大器图形符号图1为理想运算放大器的图形符号。
它有两个输入端和一个输出端。
反相输入端标“-”号，同相输入端标“+”号。
它们对地的电压分别用-u 、+u 和o u 表示。
“∞”表示开环电压放大倍数的理想化条件。
3．分析理想的运算放大器的重要结论将运算放大器理想化后，分析由理想运算放大器构成的线性应用电路时，分析依据有两条：(1) 两输入端“虚短路”由于运算放大器开环电压放大倍数很高，近似为∞，而输入电压又是有限制，所以00≈=u o i A u u 即集成运算放大器两输入端的电压非常接近于零，但又不是短路，故称为“虚短”。
即-+≈u u(2) 两输入端“虚断路”由于运算放大器差模输入电阻很高，,∞→id r 在线性放大区工作时输入端的差值电压-+-u u 又很小，因此流进两输入端的电流近似为零，即0,0≈≈-+i i上式表明,流入集成运放的两输入端的电流可视为零,但不是真正断开, 故称为“虚断”。
(3) 若同相输入端接“地”（0u），则反相输入端近似等于“地”电位，称=+为“虚地”，即=u-输入端的“虚短”和“虚断”体现了运算放大器在理想化条件下矛盾的对立和统一，是分析集成运算放大电路的基本依据。
理想运算放大器
4．4．1理想运放的技术指标
在分析集成运放的各种应用电路时，常常将其中的集成运放看成是一个理想运算放大器。
所谓理想运放就是将集成运放的各项技术指标理想化，即认为集成运放的各项指标为：
开环差模电压增益Aod＝∞；
差模输入电阻rid＝∞；
输出电阻r。
＝0；
共模抑制比KCMR＝∞；
输入失调电压U10、失调电流I10以及它们的温漂αU10、αI10均为零；
输入偏置电流IIB＝0；
－3dB带宽?H＝∞，等等。
实际的集成运算放大器当然不可能达到上述理想化的技术指标。
但是，由于集成运放工艺水平的不断改进，集成运放产品的各项性能指标愈来愈好。
因此，一般情况下，在分析估算集成运放的应用电路时，将实际运放视为理想运放所造成的误差，在工程上是允许的。
在分析运放应用电路的工作原理时，运用理想运放的概念，有利于抓住事物的本质，忽略次要因素，简化分析的过程。
在随后几章的分析中，如无特别的说明，均将集成运放作为理想运放来考虑。
4．4．2理想运放工作在线性区时的特点
在各咱应用电路中，集成运放的工作范围可能有两种情况：工作在线性区或工作在非线性区。
当工作在线性区时，集成运放的输出电压与其两个输入端的电压之间存在着线性放大关系，即
uO=Aod(u+—u-)（4．5．1）
式中uO是集成运放的输出端电压；u+和u-分别是其同相输入端和反相输入端电压；Aod是其开环差模电
压增益。
如果输入端电压的幅度比较大，则集成运放的工作范围将超出线性放大区域而到达非线性区，此时集成运放的输出、输入信号之羊将不满足式（4．5．1）所示的关系式。
当集成运放分别工作在线性区或非线性区时，各自有若干重要的特点，下面分别进行讨论。
理想运放工作在线性区时有两个重要特点：
1．理想运放的差模输入电压等于零
由于运放工作在线性区，故输出、输入之间符合式（4．5．1）所示的关系式。
而且，因理想运放的Aod
＝∞，所以由式（4．5．1）可得
即u+＝u－
上式表示运放同相输入端与反相输入端两点的电压相等，如同将该两点短路一样。
但是该两点实际上并未真正被短路，只是表面上似乎短路，因而是虚假的假路，所以将这种现象称为“虚短”。
实际的集成运放Aod≠∞，因此u+与u－不可能完全相等。
但是当Aod=10V时，若Aod=105，则u+－u－＝0.1mV；若Aod＝107，则u+－u－＝1μV。
可见在一定的uO值之下，集成运放的Aod愈大，则u+与u －差值愈小，将两点视为“虚短”的带来的误差也愈小。
2．理想运放的输入电流等于零
由于理想运放的差模输入电阻rid＝∞，因此在其两个输入端均没有电流。
此时，运放的同相输入端的电流都等于零，如同该两点被断开一样，这种现象称为“虚断”。
“虚短”和“虚断”是理想运放工作在线性区时的两点重要结论。
这两点重要结论常常作为今后分析许多运放应
用电路的出发点，因此必须牢牢掌握。
4．4．3理想运放工作在非线性区时的特点
如果运放的工作信号超出了线性放大的范围，则输出电压不再随着电压线性增长，而将达到饱和，集成运
放的传输特性。
理想运放工作在非线性区时，也有两个重要的特点：
1．理想运放的输出电压UO的值只有两种可能：或等于运放的下向最大输出电压＋UOPP，或等于其负向
最大输出电压－UOPP。
当u+＞u－时，uO＝＋UOPP
当u+＜u－时，uO＝－UOPP
在非线性区内，运放的差模输入电压（u+－u－）可能很大，即u+≠u－。
也就是说，此时，“虚短”现象不
复存在。
2．理想运放的输入电流等于零
在非线性区，虽然运放两个输入端的电压不等，即u+≠u－，但因为理想运放的rid＝∞，故仍认为此时的输
入电流等于零，
实际的集成运放Aod≠∞，因此当u+与u－差值比较小，能够满足关系Aod（u+－u－）＜UOPP时，运放应该仍然工作在线性范围内，实际运放的伟输特性如图4．5．2中虚线所示。
但因集成运放的Aod值通常
很高，所以线性放大的范围很小。
如上所述，理想运放工作在线性区或非线性区时，各有不同的特点。
因此，在分析各种应用电路的工作原理时，首先必须判断其中的集成运放究竟工作在哪个区域。
集成运放的开环差模电压增益Aod通常很大，如不采取适当措施，即使在输入端加上一个很小的电压，仍有可能使集成运放超出线性工作范围。
为了保证集成运放工作在线性区，一般情况下，必须在电路中引入深度负反馈，以减小直接施加在集成运放两个输入端的净输入电压。
关于负反馈，将在本书第五章进行介
绍。
