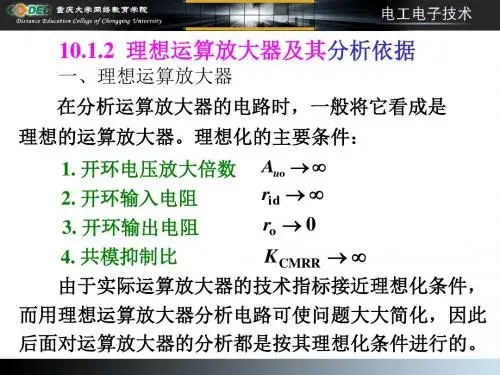

理想的运算放大器理想化的主要条件

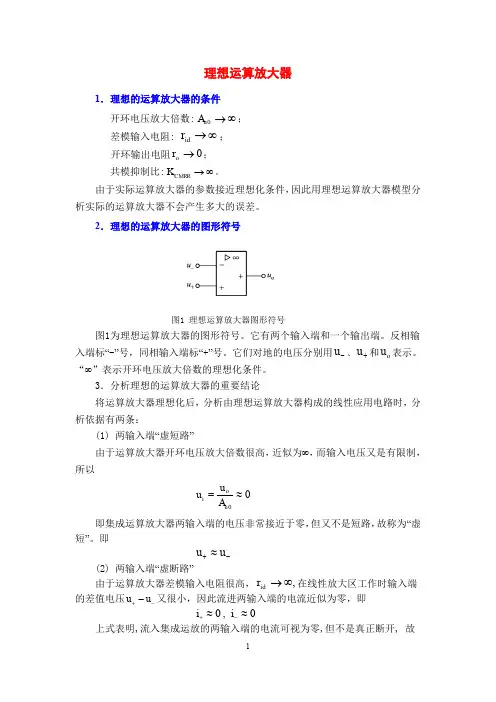

理想运算放大器1．理想的运算放大器的条件开环电压放大倍数:∞→0u A ；差模输入电阻: ∞→id r ；开环输出电阻0→o r ；共模抑制比:∞→CMRR K 。

由于实际运算放大器的参数接近理想化条件，因此用理想运算放大器模型分析实际的运算放大器不会产生多大的误差。

2．理想的运算放大器的图形符号图1 理想运算放大器图形符号图1为理想运算放大器的图形符号。

它有两个输入端和一个输出端。

反相输入端标“-”号，同相输入端标“+”号。

它们对地的电压分别用-u 、+u 和o u 表示。

“∞”表示开环电压放大倍数的理想化条件。

3．分析理想的运算放大器的重要结论将运算放大器理想化后，分析由理想运算放大器构成的线性应用电路时，分析依据有两条：(1) 两输入端“虚短路”由于运算放大器开环电压放大倍数很高，近似为∞，而输入电压又是有限制，所以00≈=u o i A u u 即集成运算放大器两输入端的电压非常接近于零，但又不是短路，故称为“虚短”。

即-+≈u u(2) 两输入端“虚断路”由于运算放大器差模输入电阻很高，,∞→id r 在线性放大区工作时输入端的差值电压-+-u u 又很小，因此流进两输入端的电流近似为零，即0,0≈≈-+i i上式表明,流入集成运放的两输入端的电流可视为零,但不是真正断开, 故称为“虚断”。

(3) 若同相输入端接“地”（0u），则反相输入端近似等于“地”电位，称=+为“虚地”，即=u-输入端的“虚短”和“虚断”体现了运算放大器在理想化条件下矛盾的对立和统一，是分析集成运算放大电路的基本依据。

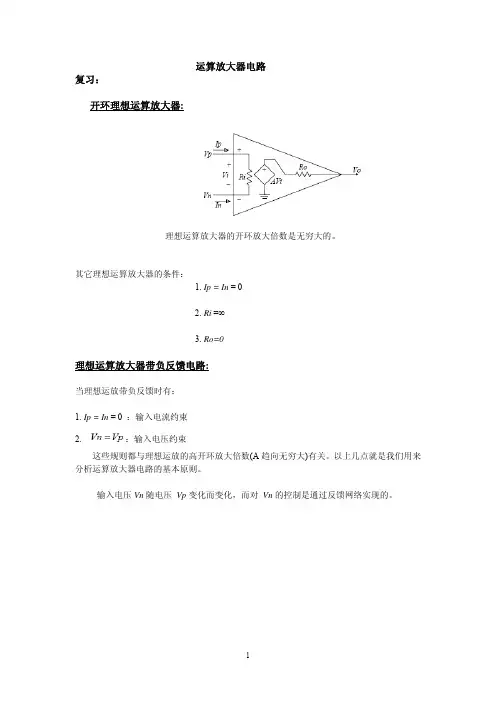

运算放大器电路复习：开环理想运算放大器:理想运算放大器的开环放大倍数是无穷大的。

其它理想运算放大器的条件：1. Ip = In = 02. Ri =∞3. Ro=0理想运算放大器带负反馈电路:当理想运放带负反馈时有：1. Ip = In = 0 ：输入电流约束2. ：输入电压约束这些规则都与理想运放的高开环放大倍数(A趋向无穷大)有关。

以上几点就是我们用来分析运算放大器电路的基本原则。

输入电压Vn随电压Vp变化而变化，而对Vn的控制是通过反馈网络实现的。

理想运放构成运算电路：到目前为止，我们已经研究过了如何利用运放将一个信号放大固定倍数。

对于反相放大器，它的放大倍数为-R1/R2。

对于同相放大器，它的放大倍数为1+R1/R2。

理想运算放大器同样可以实现其他数学计算。

从加、减到积分、微分到指数等数学运算。

下面我们就来研究这些基本的运算电路。

加法器：电路如下：图1 加法器结点N1处电流方程为：（1.1）把电流I1、I2、I3分别用相应的电压表示(欧姆定律)。

并且注意到N1点的电压为0(理想运放)方程变为：（1.2）输出电压V out为：（1.3）输出电压V out为三个输入电压分别乘上相应的系数。

如果输入电阻的阻值相等的话，则方程变为：（1.4）输出电压Vout 就是三个输入电压的和再乘上一个由RF和R组成的比例系数。

这个放大系数的范围非常大，特殊情况下，当，这时输出电压就是输入电压的和。

（1.5）与加法运算放大器相连的每个源端所看进去的输入阻抗是所对应的源端阻抗的串联。

所以电源之间是互不干扰的。

减法运算放大电路图2的基本放大电路是用来放大两个输入信号的差值。

从电路结构上可以看出下面的电路可以实现减法运算功能。

即一个信号接到反相输入端，另一个信号接到同相输入端。

图2. 减法运算电路在我们分析差频信号放大器之前我们先来看一下整个电路要实现的功能。

我们的目标是要得到两个输入信号的差值。

由于我们的系统是线性的，所以可以利用叠加原理来得到输出结果。

理想运算放大器的求和条件引言:理想运算放大器是一种电子器件，用于对输入信号进行放大，并具有线性、无失真的特性。

在实际应用中，我们常常需要对多个输入信号进行求和运算。

本文将探讨理想运算放大器的求和条件，以及相关的应用和注意事项。

一、理想运算放大器的特性理想运算放大器具有以下几个重要特性：1. 输入阻抗无穷大：理想运算放大器的输入阻抗非常大，接近无穷大，因此可以看作是一个开路。

这样，输入信号源不会受到影响，可以直接连接到运算放大器的输入端。

2. 输出阻抗为零：理想运算放大器的输出阻抗为零，可以看作是一个理想电压源。

这样，输出信号源可以直接驱动负载电阻，输出信号不会受到负载的影响。

3. 增益无限大：理想运算放大器的增益无限大，即输出电压是输入电压的无穷倍。

这样，输入信号经过放大后，可以得到一个较大的输出信号，方便后续的处理。

二、理想运算放大器的求和条件在实际应用中，我们常常需要对多个输入信号进行求和运算。

理想运算放大器的求和条件如下：1. 输入信号源可以直接连接到运算放大器的输入端，不需要额外的输入电阻。

2. 每个输入信号源的输出阻抗应该尽量小，以确保输入信号不会受到影响。

3. 每个输入信号源的输出电压应该满足线性叠加原理，即输出电压等于输入电压的和。

4. 输入信号源的输出电压应该保持恒定，不受其他输入信号的影响。

三、理想运算放大器的求和电路理想运算放大器的求和电路如下图所示：（此处省略图片链接）在这个电路中，每个输入信号源都通过一个电阻连接到运算放大器的非反相输入端。

所有输入信号源的输出电压经过电阻分压后，分别与运算放大器的反相输入端相连接。

运算放大器的输出电压等于所有输入信号源的输出电压的加权和。

四、理想运算放大器的求和应用理想运算放大器的求和应用非常广泛，以下是一些常见的应用场景：1. 信号处理：在音频、视频等信号处理中，常常需要对多个输入信号进行求和运算，以获得更复杂的音频或视频效果。

2. 传感器测量：在传感器测量中，常常需要对多个传感器的输出信号进行求和运算，以得到更准确的测量结果。

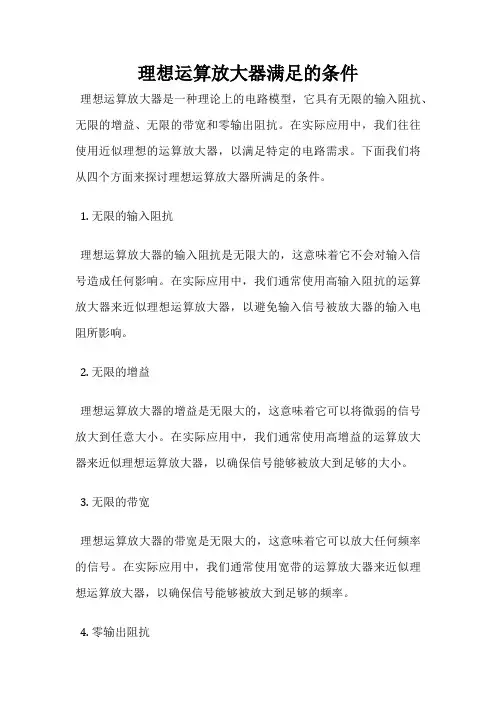

理想运算放大器满足的条件
理想运算放大器是一种理论上的电路模型，它具有无限的输入阻抗、无限的增益、无限的带宽和零输出阻抗。

在实际应用中，我们往往使用近似理想的运算放大器，以满足特定的电路需求。

下面我们将从四个方面来探讨理想运算放大器所满足的条件。

1. 无限的输入阻抗
理想运算放大器的输入阻抗是无限大的，这意味着它不会对输入信号造成任何影响。

在实际应用中，我们通常使用高输入阻抗的运算放大器来近似理想运算放大器，以避免输入信号被放大器的输入电阻所影响。

2. 无限的增益
理想运算放大器的增益是无限大的，这意味着它可以将微弱的信号放大到任意大小。

在实际应用中，我们通常使用高增益的运算放大器来近似理想运算放大器，以确保信号能够被放大到足够的大小。

3. 无限的带宽
理想运算放大器的带宽是无限大的，这意味着它可以放大任何频率的信号。

在实际应用中，我们通常使用宽带的运算放大器来近似理想运算放大器，以确保信号能够被放大到足够的频率。

4. 零输出阻抗
理想运算放大器的输出阻抗是零，这意味着它可以提供任何负载所需的电流和电压。

在实际应用中，我们通常使用低输出阻抗的运算放大器来近似理想运算放大器，以确保输出信号能够被传输到负载端。

理想运算放大器是一种理论上的电路模型，它具有无限的输入阻抗、无限的增益、无限的带宽和零输出阻抗。

在实际应用中，我们通常使用近似理想的运算放大器来满足特定的电路需求。

通过选择合适的运算放大器，我们可以实现高精度、高速度和高稳定性的电路设计。

理想运算放大器满足的条件
理想运算放大器是指在理论上能够无限放大输入信号的放大器，但在实际应用中，由于各种因素的影响，很难完全达到这种理想状态。

因此，为了能够更好地实现理想运算放大器的性能，下面列举了一些满足条件：
1. 无限带宽：理想运算放大器应该具备无限带宽，即能够对所有频率的信号进行放大，不会出现信号失真或失真较小的情况。

2. 无限增益：理想运算放大器应该具备无限增益，即对输入信号进行放大时，放大倍数应该无限大，这样才能够实现输入信号的无限放大。

3. 输入阻抗无限大：理想运算放大器应该具备输入阻抗无限大的特性，这样才能够实现输入信号的完全抽取，不会对输入信号造成任何影响。

4. 输出阻抗为零：理想运算放大器的输出阻抗应该为零，这样才能够实现输出信号与负载的无限匹配，不会对输出信号造成任何影响。

5. 无反馈：理想运算放大器应该具备无反馈的特性，即输出信号不会对输入信号进行干扰或影响，从而实现最大的输入输出信号的匹配度。

综上所述，理想运算放大器需要具备无限带宽、无限增益、输入阻抗无限大、输出阻抗为零和无反馈等特性，这些条件的满足可以使得理想运算放大器具有最佳的性能表现。

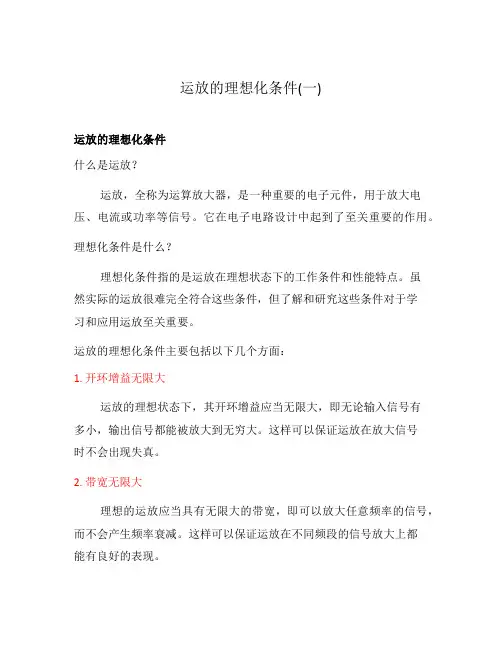

运放的理想化条件(一)运放的理想化条件什么是运放？运放，全称为运算放大器，是一种重要的电子元件，用于放大电压、电流或功率等信号。

它在电子电路设计中起到了至关重要的作用。

理想化条件是什么？理想化条件指的是运放在理想状态下的工作条件和性能特点。

虽然实际的运放很难完全符合这些条件，但了解和研究这些条件对于学习和应用运放至关重要。

运放的理想化条件主要包括以下几个方面：1. 开环增益无限大运放的理想状态下，其开环增益应当无限大，即无论输入信号有多小，输出信号都能被放大到无穷大。

这样可以保证运放在放大信号时不会出现失真。

2. 带宽无限大理想的运放应当具有无限大的带宽，即可以放大任意频率的信号，而不会产生频率衰减。

这样可以保证运放在不同频段的信号放大上都能有良好的表现。

3. 输入阻抗无限大，输出阻抗为零理想的运放应当具有无限大的输入阻抗，即输入信号源的电阻对运放的输入产生的影响应当接近于零。

同时，输出阻抗应当为零，即运放的输出信号可以被无限大的负载电阻直接吸收，而不会影响输出信号的幅度。

4. 无偏差电流和无偏差电压理想的运放应当没有任何偏差电流和偏差电压，即输入端和输出端的电压和电流没有任何的偏移。

这样可以保证运放可以真实地放大输入信号，而不会引入任何额外的偏差。

5. 零输出阻抗理想的运放应当具有零输出阻抗，即输出信号的幅度不受负载电阻的影响。

这样可以保证运放在不同负载条件下都能提供稳定的输出信号。

结论虽然实际的运放很难完全满足以上所有理想化条件，但通过了解和研究这些条件，我们可以更好地理解和应用运放，在实际的电子电路设计中取得更好的效果。

运放的理想化条件的意义了解运放的理想化条件的意义在于，它们为我们提供了一种理想化的参考模型，帮助我们更好地理解运放的工作原理以及在实际应用中可能出现的问题。

1. 理想化条件的参考模型理想化条件为我们提供了一个参考模型，使我们可以将实际的运放与其理想状态进行比较。

通过比较，我们可以更好地评估实际运放的性能，以及进一步优化电路设计。

《电子技术基础》考试大纲Ⅰ考试性质与目的普通高等学校本科插班考试(以下简称“插班生考试”)《电子技术基础》科目的考试,是普通高等学校(含高职班和各类成人高校从普通高校招生的普通班)应届和往届专科毕业生,以及通过自学考试、成人教育等国民教育系列获得大专毕业证的人员，升入普通高等学校本科专业就读的全省统考科目。

《电子技术基础》课程考试的目的和要求是：考核学生对放大电路的基本概念、基本知识、基本电路和基本分析方法的掌握程度和理解水平，并能灵活运用，具有比较全面的电子技术理论知识和一定的实验技能，较强的运算能力和综合运用所学知识分析问题和解决问题的能力。

Ⅱ考试形式及试卷结构1．考试形式为闭卷、笔试，考试时间为120分钟，试卷满分为100分。

2．《电子技术基础》科目考试内容包括《模拟电路》和《数字电路》两部分，每部分各占50%的比例。

《模拟电路》的考试参考书为华中理工大学电子学教研室编，康华光主编：《电子技术基础—模拟部分》（第五版），高等教育出版社；《数字电路》的考试参考书为余孟尝主编：《数字电子技术基础简明教程》（第二版），高等教育出版社。

Ⅲ试题命题的原则作为一项选拔性考试，插班生《电子技术基础》考试试题在设计上应具有较高的信度和效度、必要的区分度和合理的难度。

1．命题根据本大纲规定的考试目标和考核内容，考试命题应具有一定的覆盖面且重点突出，侧重考核考生对本学科的基本概念、基本知识和典型电路的掌握程度，以及运用所学知识解决实际问题的能力。

2．试题对不同能力层次要求的分数比例，识记为10%，理解40%，应用50%。

3．合理安排试题难度结构。

试题难易度分为易、较易、较难、难四个等级。

试卷中四种难易度试卷的比例，易约占20%，较易约占30%，较难约占30%，难约占20%。

4．试题的题型有：填空题、单项选择题、分析计算题、综合应用题等。

根据考核的要求，适当安排各种题型数量的比例，达到考核考生对知识点的识记、理解和运用的水平和能力。

理想运放的四个条件
第一，假设流入运放输入端的电流为零。

这个假设对于FET运放几乎是完全正确的，因为对于FET运放的输入电流在1PA以下。

但对于双极高速运放，这个假设不总是正确的，因为双极运放的输入电流有时可以到数十微安。

第二，假设运放的增益为无穷大，因此，运放可以使输出电压摆动到任意的数值，以满足输入条件。

这个假设的意思是说，运放的输出电压可以达到任意值，实际上，当输出电压接近电源电压时，运放便进入饱和。

然而，现实世界并没有否定这个假设，只是设了一个限度。

第三，无穷大增益的假设还意味着输入信号必须为零。

运放的增益会把输出电压一直驱动到使两个输入端之间的电压（误差电压）为零。

两个输入端之间的电压为零。

两个输入端之间电压为零的意思是如果一个输入端连接到一个像地这样的硬电压源上，那么另一个输入端也将处于同一电位上。

另外，由于流入输入端的电流为零，所以运放的输入阻抗是无穷大。

第四，理想运放的输出阻阬为零。

理想运放可以驱动任何负载，而自己不会因输出阻抗而产生任何电压降。

在小电流下，大多数运放的输出阻抗在零点几欧姆的范围，所以，这个假设在大多数情况下是成立的。
