电脑atx开关电源电压值及输出各种电压的作用

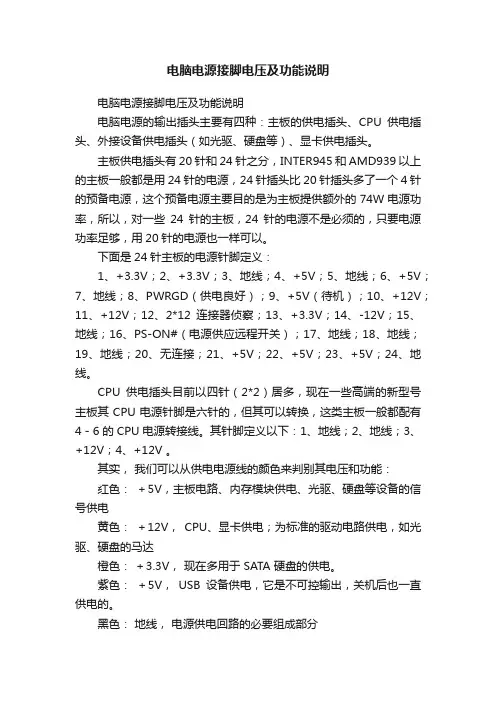

电脑电源接脚电压及功能说明电脑电源接脚电压及功能说明电脑电源的输出插头主要有四种：主板的供电插头、CPU供电插头、外接设备供电插头（如光驱、硬盘等）、显卡供电插头。

主板供电插头有20针和24针之分，INTER945和AMD939以上的主板一般都是用24针的电源，24针插头比20针插头多了一个4针的预备电源，这个预备电源主要目的是为主板提供额外的74W电源功率，所以，对一些24针的主板，24针的电源不是必须的，只要电源功率足够，用20针的电源也一样可以。

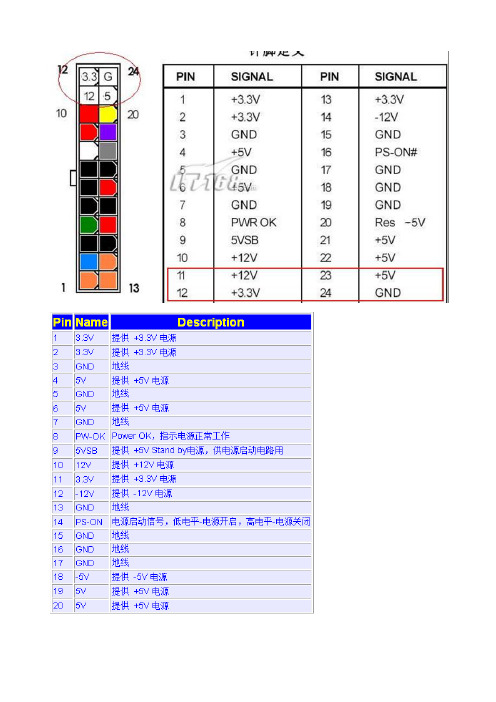

下面是24针主板的电源针脚定义：1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线。

CPU供电插头目前以四针（2*2）居多，现在一些高端的新型号主板其CPU电源针脚是六针的，但其可以转换，这类主板一般都配有4－6的CPU电源转接线。

其针脚定义以下：1、地线；2、地线；3、+12V；4、+12V 。

其实，我们可以从供电电源线的颜色来判别其电压和功能：红色：＋5V，主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色：＋12V，CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色：＋3.3V，现在多用于 SATA 硬盘的供电。

紫色：＋5V，USB设备供电，它是不可控输出，关机后也一直供电的。

黑色：地线，电源供电回路的必要组成部分绿色：PS－ON，开机信号线，当其与地线短接会启动电源，也就是说，任意黑色和绿色线短接，都可以启动电源。

灰色： Power Good，监测线，连接主板与电源，起到信号反馈作用，这样，主板就可以监测电脑电源是否正常工作了。

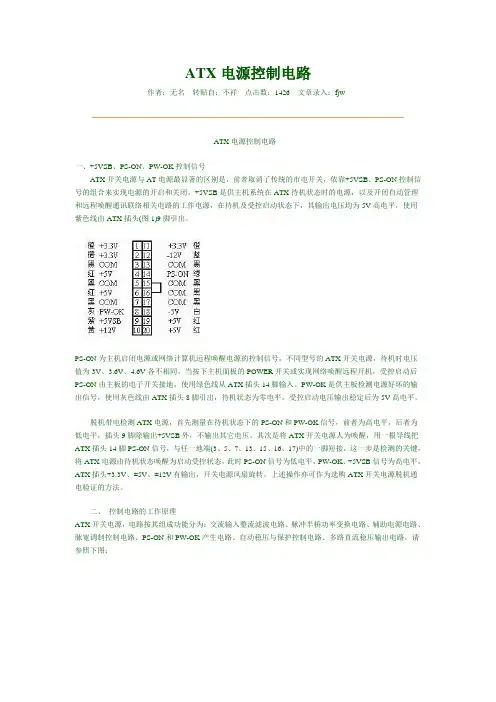

ATX电源控制电路作者：无名转贴自：不祥点击数：1426 文章录入：fjwATX电源控制电路一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。

+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头(图1)9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX 插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。

上述操作亦可作为选购ATX开关电源脱机通电验证的方法。

二、控制电路的工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

请参照下图：1.辅助电源电路只要有交流市电输入，ATX开关电源无论是否开启，其辅助电源一直在工作，为开关电源控制电路提供工作电压。

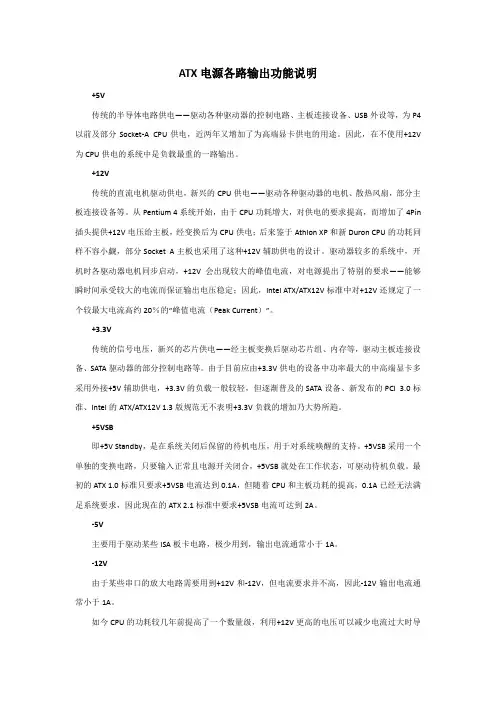

ATX电源各路输出功能说明+5V传统的半导体电路供电——驱动各种驱动器的控制电路、主板连接设备、USB外设等，为P4以前及部分Socket-A CPU供电，近两年又增加了为高端显卡供电的用途。

因此，在不使用+12V 为CPU供电的系统中是负载最重的一路输出。

+12V传统的直流电机驱动供电，新兴的CPU供电——驱动各种驱动器的电机、散热风扇，部分主板连接设备等。

从Pentium 4系统开始，由于CPU功耗增大，对供电的要求提高，而增加了4Pin 插头提供+12V电压给主板，经变换后为CPU供电；后来鉴于Athlon XP和新Duron CPU的功耗同样不容小觑，部分Socket A主板也采用了这种+12V辅助供电的设计。

驱动器较多的系统中，开机时各驱动器电机同步启动，+12V会出现较大的峰值电流，对电源提出了特别的要求——能够瞬时间承受较大的电流而保证输出电压稳定；因此，Intel ATX/ATX12V标准中对+12V还规定了一个较最大电流高约20％的“峰值电流（Peak Current）”。

+3.3V传统的信号电压，新兴的芯片供电——经主板变换后驱动芯片组、内存等，驱动主板连接设备、SATA驱动器的部分控制电路等。

由于目前应由+3.3V供电的设备中功率最大的中高端显卡多采用外接+5V辅助供电，+3.3V的负载一般较轻，但逐渐普及的SATA设备、新发布的PCI 3.0标准、Intel的ATX/ATX12V 1.3版规范无不表明+3.3V负载的增加乃大势所趋。

+5VSB即+5V Standby，是在系统关闭后保留的待机电压，用于对系统唤醒的支持。

+5VSB采用一个单独的变换电路，只要输入正常且电源开关闭合，+5VSB就处在工作状态，可驱动待机负载。

最初的ATX 1.0标准只要求+5VSB电流达到0.1A，但随着CPU和主板功耗的提高，0.1A已经无法满足系统要求，因此现在的ATX 2.1标准中要求+5VSB电流可达到2A。

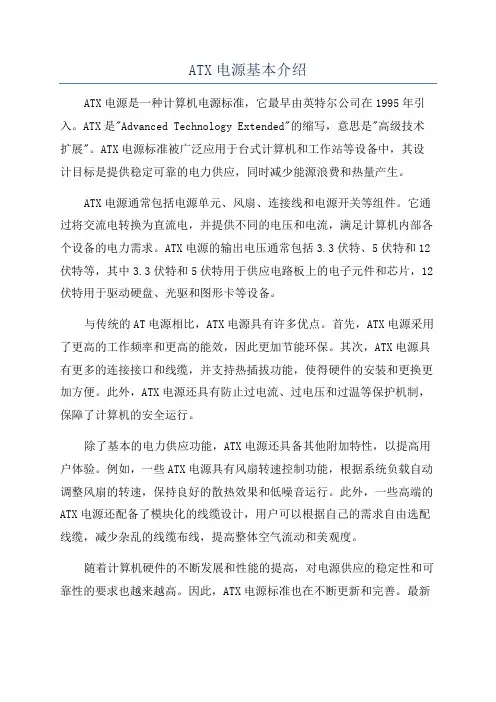

ATX电源基本介绍ATX电源是一种计算机电源标准，它最早由英特尔公司在1995年引入。

ATX是"Advanced Technology Extended"的缩写，意思是"高级技术扩展"。

ATX电源标准被广泛应用于台式计算机和工作站等设备中，其设计目标是提供稳定可靠的电力供应，同时减少能源浪费和热量产生。

ATX电源通常包括电源单元、风扇、连接线和电源开关等组件。

它通过将交流电转换为直流电，并提供不同的电压和电流，满足计算机内部各个设备的电力需求。

ATX电源的输出电压通常包括3.3伏特、5伏特和12伏特等，其中3.3伏特和5伏特用于供应电路板上的电子元件和芯片，12伏特用于驱动硬盘、光驱和图形卡等设备。

与传统的AT电源相比，ATX电源具有许多优点。

首先，ATX电源采用了更高的工作频率和更高的能效，因此更加节能环保。

其次，ATX电源具有更多的连接接口和线缆，并支持热插拔功能，使得硬件的安装和更换更加方便。

此外，ATX电源还具有防止过电流、过电压和过温等保护机制，保障了计算机的安全运行。

除了基本的电力供应功能，ATX电源还具备其他附加特性，以提高用户体验。

例如，一些ATX电源具有风扇转速控制功能，根据系统负载自动调整风扇的转速，保持良好的散热效果和低噪音运行。

此外，一些高端的ATX电源还配备了模块化的线缆设计，用户可以根据自己的需求自由选配线缆，减少杂乱的线缆布线，提高整体空气流动和美观度。

随着计算机硬件的不断发展和性能的提高，对电源供应的稳定性和可靠性的要求也越来越高。

因此，ATX电源标准也在不断更新和完善。

最新的ATX电源版本是ATX12V2.31，它增加了更多的输出电流和功率供应，以满足高性能计算机的需求。

总之，ATX电源是计算机中不可或缺的组件，它为计算机提供稳定可靠的电力供应。

随着计算机技术的不断进步，ATX电源也在不断演化和改进，以满足越来越高的功率需求和用户需求。

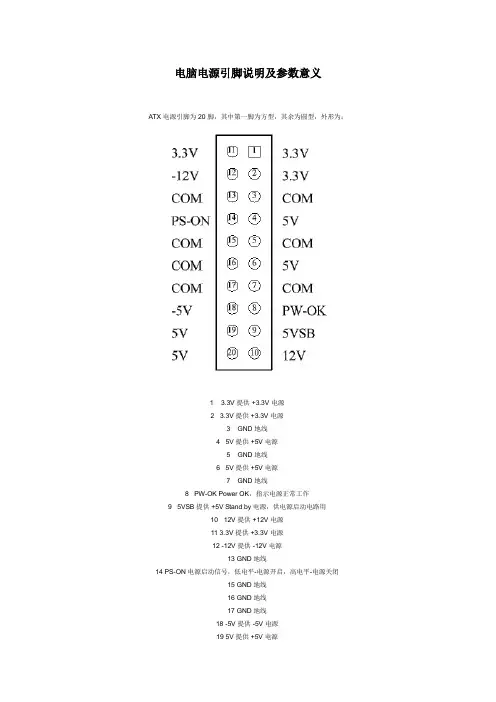

电脑电源引脚说明及参数意义ATX 电源引脚为 20 脚，其中第一脚为方型，其余为圆型，外形为：1 3.3V 提供 +3.3V 电源2 3.3V 提供 +3.3V 电源3 GND 地线4 5V 提供 +5V 电源5 GND 地线6 5V 提供 +5V 电源7 GND 地线8 PW-OK Power OK，指示电源正常工作9 5VSB 提供 +5V Stand by电源，供电源启动电路用10 12V 提供 +12V 电源11 3.3V 提供 +3.3V 电源12 -12V 提供 -12V 电源13 GND 地线14 PS-ON 电源启动信号，低电平-电源开启，高电平-电源关闭15 GND 地线16 GND 地线17 GND 地线18 -5V 提供 -5V 电源19 5V 提供 +5V 电源20 5V 提供 +5V 电源+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头(图1)9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。

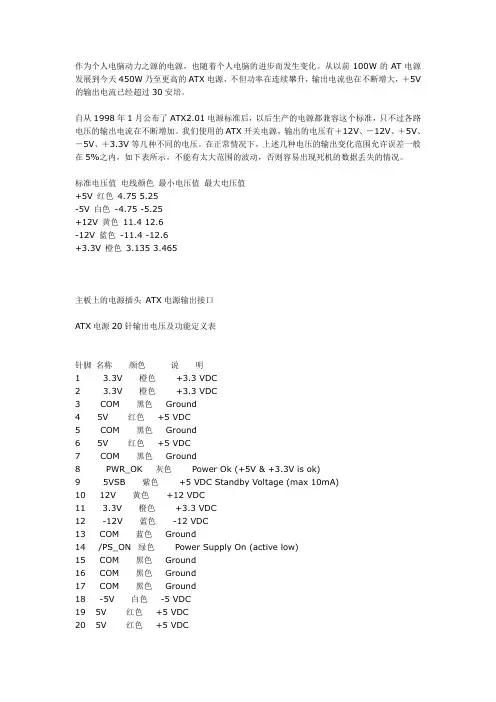

作为个人电脑动力之源的电源，也随着个人电脑的进步而发生变化。

从以前100W的AT电源发展到今天450W乃至更高的ATX电源，不但功率在连续攀升，输出电流也在不断增大，＋5V 的输出电流已经超过30安培。

自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。

我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。

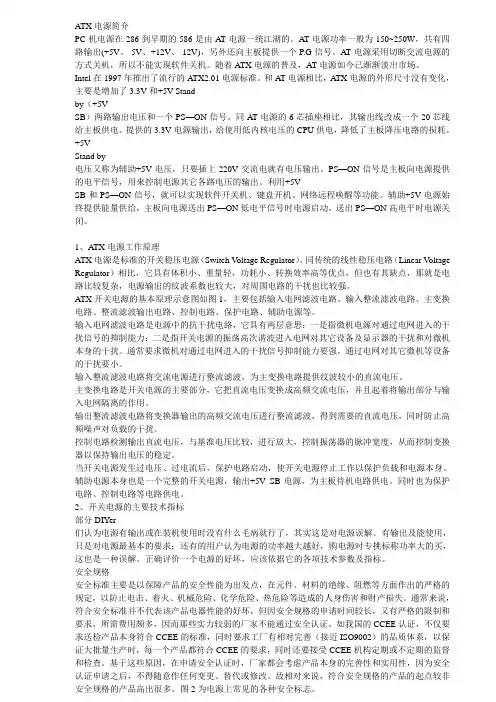

ATX电源简介PC机电源在286到早期的586是由AT电源一统江湖的。

AT电源功率一般为150~250W，共有四路输出(+5V、-5V、+12V、-12V)，另外还向主板提供一个P.G信号。

AT电源采用切断交流电源的方式关机，所以不能实现软件关机。

随着ATX电源的普及，AT电源如今已渐渐淡出市场。

Intel在1997年推出了流行的A TX2.01电源标准。

和AT电源相比，A TX电源的外形尺寸没有变化，主要是增加了3.3V和+5V Standby（+5VSB）两路输出电压和一个PS—ON信号。

同AT电源的6芯插座相比，其输出线改成一个20芯线给主板供电。

提供的3.3V电源输出，给使用低内核电压的CPU供电，降低了主板降压电路的损耗。

+5VStand by电压又称为辅助+5V电压，只要插上220V交流电就有电压输出。

PS—ON信号是主板向电源提供的电平信号，用来控制电源其它各路电压的输出。

利用+5VSB和PS—ON信号，就可以实现软件开关机、键盘开机、网络远程唤醒等功能。

辅助+5V电源始终提供能量供给，主板向电源送出PS—ON低电平信号时电源启动，送出PS—ON高电平时电源关闭。

1、A TX电源工作原理ATX电源是标准的开关稳压电源（Switch V oltage Regulator），同传统的线性稳压电路（Linear V oltage Regulator）相比，它具有体积小、重量轻，功耗小、转换效率高等优点，但也有其缺点，那就是电路比较复杂，电源输出的纹波系数也较大，对周围电路的干扰也比较强。

ATX开关电源的基本原理示意图如图1，主要包括输入电网滤波电路、输入整流滤波电路、主变换电路、整流滤波输出电路、控制电路、保护电路、辅助电源等。

输入电网滤波电路是电源中的抗干扰电路，它具有两层意思：一是指微机电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对微机本身的干扰。

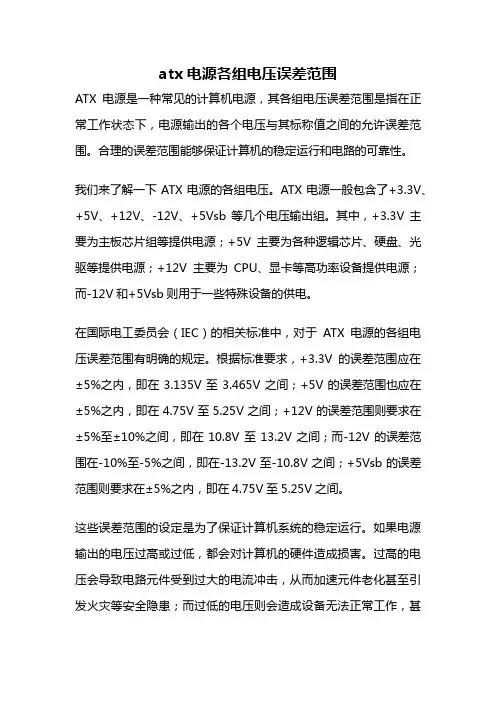

atx电源各组电压误差范围ATX电源是一种常见的计算机电源，其各组电压误差范围是指在正常工作状态下，电源输出的各个电压与其标称值之间的允许误差范围。

合理的误差范围能够保证计算机的稳定运行和电路的可靠性。

我们来了解一下ATX电源的各组电压。

ATX电源一般包含了+3.3V、+5V、+12V、-12V、+5Vsb等几个电压输出组。

其中，+3.3V主要为主板芯片组等提供电源；+5V主要为各种逻辑芯片、硬盘、光驱等提供电源；+12V主要为CPU、显卡等高功率设备提供电源；而-12V和+5Vsb则用于一些特殊设备的供电。

在国际电工委员会（IEC）的相关标准中，对于ATX电源的各组电压误差范围有明确的规定。

根据标准要求，+3.3V的误差范围应在±5%之内，即在3.135V至3.465V之间；+5V的误差范围也应在±5%之内，即在4.75V至5.25V之间；+12V的误差范围则要求在±5%至±10%之间，即在10.8V至13.2V之间；而-12V的误差范围在-10%至-5%之间，即在-13.2V至-10.8V之间；+5Vsb的误差范围则要求在±5%之内，即在4.75V至5.25V之间。

这些误差范围的设定是为了保证计算机系统的稳定运行。

如果电源输出的电压过高或过低，都会对计算机的硬件造成损害。

过高的电压会导致电路元件受到过大的电流冲击，从而加速元件老化甚至引发火灾等安全隐患；而过低的电压则会造成设备无法正常工作，甚至无法启动。

在实际应用中，电源厂商会通过严格的生产工艺和质量控制来确保电源的输出电压在误差范围内。

同时，计算机主板也会对电源的输出电压进行监测和反馈控制，以保证电压的稳定性。

如果发现电源的输出电压超出了误差范围，用户应及时更换电源，以免给计算机带来损害。

需要注意的是，虽然标准规定了误差范围，但并不是误差越小越好。

过小的误差范围会增加电源的制造成本，并且对于一些低功率设备而言，过高的精度要求也没有太大意义。

电脑电源的各电压分别用来做什么的电脑软硬派百度来的楼主看看吧黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。

+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口等电路逻辑信号电平。

如果+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。

当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。

偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。

目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。

蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。

红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是计算机主要的工作电源。

目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。

只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。

它的电源质量的好坏，直接关系着计算机的系统稳定性。

白色：－5V目前市售电源中很少有带白色导线的，-5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小。

电源输出导线规格指南2橙色：＋3.3V这是ATX电源专门设置的，为内存提供电源。

最新的24pin主接口电源中，着重加强了+3.3V供电。

该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以搜索上。

一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。

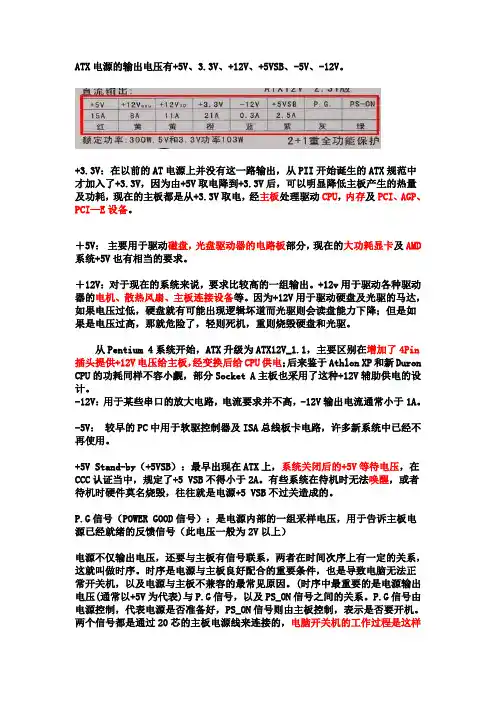

ATX电源的输出电压有+5V、3.3V、+12V、+5VSB、-5V、-12V。

+3.3V：在以前的AT电源上并没有这一路输出，从PII开始诞生的ATX规范中才加入了+3.3V，因为由+5V取电降到+3.3V后，可以明显降低主板产生的热量及功耗，现在的主板都是从+3.3V取电，经主板处理驱动CPU，内存及PCI、AGP、PCI—E设备。

＋5V：主要用于驱动磁盘，光盘驱动器的电路板部分，现在的大功耗显卡及AMD 系统+5V也有相当的要求。

＋12V：对于现在的系统来说，要求比较高的一组输出。

+12v用于驱动各种驱动器的电机、散热风扇、主板连接设备等。

因为+12V用于驱动硬盘及光驱的马达，如果电压过低，硬盘就有可能出现逻辑坏道而光驱则会读盘能力下降；但是如果是电压过高，那就危险了，轻则死机，重则烧毁硬盘和光驱。

从Pentium 4系统开始，ATX升级为ATX12V_1.1，主要区别在增加了4Pin 插头提供+12V电压给主板，经变换后给CPU供电；后来鉴于Athlon XP和新Duron CPU的功耗同样不容小觑，部分Socket A主板也采用了这种+12V辅助供电的设计。

-12V：用于某些串口的放大电路，电流要求并不高，-12V输出电流通常小于1A。

-5V：较早的PC中用于软驱控制器及ISA总线板卡电路，许多新系统中已经不再使用。

+5V Stand-by（+5VSB）：最早出现在ATX上，系统关闭后的+5V等待电压，在CCC认证当中，规定了+5 VSB不得小于2A。

有些系统在待机时无法唤醒，或者待机时硬件莫名烧毁，往往就是电源+5 VSB不过关造成的。

P.G信号（POWER GOOD信号）：是电源内部的一组采样电压，用于告诉主板电源已经就绪的反馈信号（此电压一般为2V以上）电源不仅输出电压，还要与主板有信号联系，两者在时间次序上有一定的关系，这就叫做时序。

时序是电源与主板良好配合的重要条件，也是导致电脑无法正常开关机，以及电源与主板不兼容的最常见原因。

电脑ATX开关电源电压值及输出各种电压的作用IT技术-电源 2009-11-25 22:43 阅读1 评论0字号：大中小+3.3V 电压，经主板的电压转换电路变换后用于驱动CPU、内存等电路。

+5V 用于驱动除磁盘、光盘驱动器马达以外的大部分电路。

包括磁盘、光盘驱动器的控制电路。

＋12V：用于驱动磁盘驱动器马达、散热风扇，或通过主板的总线槽来驱动其他板卡。

在最新的P4系统中，由于P4处理器对能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其他电路。

所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。

－12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A。

1－5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A。

在许多新系统中已经不再使用-5V电压，现在的某些形式电源一般不再提供-5V输出。

＋5V Stand—By：最早在ATX提出，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。

以前的PSII、AT电源都是采用机械式开关来开机关机，从ATX开始（包括SFX）不再使用机械式开关来开机关机，而是通过键盘或按钮给主板一个开机关机信号，由主板通知电源关闭或打开。

由于+5V Stand-by是一个单独的电源电路，只要有输入电压，+ 5VSB就存在，这样就使电脑能实现远程Modem唤醒或网络唤醒功能。

最早的ATX1.0版只要求+5VSB达到0.1A，随着CPU及主板的功能提高，+5VSB 0.1A已不能满足系统的要求，所以Intel公司在A TX2.01版提出+5VSB不低于0.72A。

随着互联网应用的不断深入，一些系统要求+5VSB提供2A、3A，甚至更大的电流输出，以保障系统功能的实现，因此对电源提出了更高的设计要求。

电源的测试作为个人电脑动力之源的电源，也随着个人电脑的进步而发生变化。

+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON 信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。

上述操作亦可作为选购ATX开关电源脱机通电验证的方法。

左下角：1#，左上角：11#；右上角：20#AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

atx电源原理ATX电源原理。

ATX电源是计算机主机中的一种电源设备，它为计算机提供了稳定的电力支持，是计算机能够正常运行的重要组成部分。

ATX电源的原理是基于直流电转换的原理，下面我们将详细介绍ATX电源的工作原理。

首先，ATX电源的输入电压一般为交流220V，它首先通过输入端的电源开关进行开关控制，然后进入整流桥，将交流电转换为直流电。

接下来，直流电进入滤波电容，进行滤波处理，去除电压波动和噪音，使输出电压更加稳定。

然后，直流电进入变压器，进行变压处理，得到不同电压等级的输出。

在ATX电源中，一般会有+3.3V、+5V、+12V等不同电压输出，这些电压分别用于供给不同的部件和设备，如+3.3V用于供给CPU、内存等；+5V用于供给硬盘、光驱等；+12V用于供给显卡、风扇等。

这些不同电压的输出通过电路板上的稳压电路进行稳压处理，以确保输出电压的稳定性和精度。

此外，ATX电源还具有过载保护、过压保护、欠压保护等多种保护功能。

当电流超过额定值时，过载保护会自动切断电源输出，保护计算机设备不受损。

当输出电压超过额定值时，过压保护也会自动切断电源输出，避免设备受到损害。

而当输出电压低于额定值时，欠压保护则会自动切断电源输出，保护设备的正常运行。

另外，ATX电源还具有温度保护功能，当温度过高时，会自动启动风扇进行散热，并在必要时切断电源输出，以保护电源和计算机设备不受损害。

总的来说，ATX电源的工作原理是通过对输入交流电进行整流、滤波、变压等处理，得到稳定的直流电输出，并通过多种保护功能保证计算机设备的安全运行。

它是计算机硬件中不可或缺的一部分，为计算机的稳定运行提供了可靠的电力支持。

通过以上介绍，我们对ATX电源的工作原理有了更深入的了解，它的稳定性和安全性对计算机设备的正常运行起着至关重要的作用。

希望本文对大家有所帮助，谢谢阅读！。

atx电源标准ATX电源标准。

ATX电源是计算机主机中的一个重要组成部分，它为整个计算机系统提供稳定的电源，是计算机能够正常运行的基础。

ATX电源标准是由英特尔公司制定的一种电源规范，旨在提高电源的效率和稳定性，同时为计算机系统的发展提供了更多的可能性。

本文将就ATX电源标准进行详细介绍。

首先，ATX电源标准规定了电源的尺寸和安装方式。

根据标准，ATX电源的尺寸为150mm×86mm×140mm，采用了标准的ATX安装孔位，这样就可以确保ATX电源可以适配大多数的计算机主机。

此外，ATX电源还规定了电源插头的位置和数量，以及风扇的安装位置和尺寸，这些规定都为计算机主机的设计和制造提供了便利。

其次，ATX电源标准还规定了电源的输出参数和接口。

根据标准，ATX电源的输出参数包括+3.3V、+5V、+12V等多个电压输出，这些电压输出可以满足不同组件的电源需求。

同时，ATX电源还规定了各种接口的类型和数量，包括SATA接口、PCI-E接口、CPU供电接口等，这些接口的规范化可以确保计算机主机的扩展性和兼容性。

此外，ATX电源标准还规定了电源的工作效率和电源因素。

根据标准，ATX电源的工作效率需要达到一定的要求，以减少能源的浪费和热量的产生。

同时，ATX电源还规定了电源因素的要求，包括过载保护、短路保护、过压保护等，这些保护措施可以确保计算机主机在各种情况下都能够安全稳定地运行。

最后，ATX电源标准还规定了电源的散热和噪音控制。

根据标准，ATX电源需要采用有效的散热设计，以确保电源在长时间高负载工作时能够保持稳定的温度。

同时，ATX电源还需要采用低噪音的风扇和材料，以确保计算机主机在工作时能够保持安静的环境。

总的来说，ATX电源标准为计算机主机的设计和制造提供了一系列的规范和要求，这些规范和要求可以确保计算机主机在使用过程中能够获得稳定的电源供应，同时也为计算机主机的发展提供了更多的可能性。

电脑电源各线电压.txt人和人的心最近又最远，真诚是中间的通道。

试金可以用火，试女人可以用金，试男人可以用女人--往往都经不起那么一试。

这是电源的线号：黑色---地线（负极）黄色---正12V红色---正5V万用表指针拨到v-(直流电压）20V（或50V）档万用表黑线对黑线万用表红线对黄（或红）看看电压是否正确，注：空载时电压高出额定电压。

这是主板的线号：红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。

黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。

橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。

灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。

蓝色：代表-12V电源线（向串口提供EIA电源）。

白色：代表-5V电源线（软驱锁相式数据分离电路）。

紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）ATX电源输出各种电压的作用2007-10-11 05:24+3.3V 电压，经主板的电压转换电路变换后用于驱动CPU、内存等电路。

+5V 用于驱动除磁盘、光盘驱动器马达以外的大部分电路。

包括磁盘、光盘驱动器的控制电路。

＋12V：用于驱动磁盘驱动器马达、散热风扇，或通过主板的总线槽来驱动其他板卡。

在最新的P4系统中，由于P4处理器对能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其他电路。

所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。

－12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A。

－5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A。

开关电源的详细参数开关电源是一种常用的电源供应器件，广泛应用于各种电子设备中。

它的主要作用是将输入电源转化为稳定的输出电压，以供电子设备使用。

下面将详细介绍开关电源的几个重要参数。

1. 输入电压范围（Input Voltage Range）：开关电源能够适应的输入电压范围是其一个重要参数。

一般来说，开关电源能够应对的输入电压范围是在标称电压的50%至125%之间。

例如，标称电压为220V的开关电源，输入电压范围将是110V至275V。

2. 输出电压（Output Voltage）：输出电压是开关电源输出的直流电压值，通常用伏特（V）来表示。

不同的应用需要不同的输出电压值。

常见的输出电压有3.3V、5V、12V等。

3. 输出电流（Output Current）：输出电流是开关电源输出的直流电流值，通常用安培（A）来表示。

输出电流需要根据设备的功率需求来选择，以确保设备正常工作。

4. 输出功率（Output Power）：输出功率是开关电源所能提供的输出电流和输出电压的乘积，通常用瓦（W）来表示。

输出功率是设备的总输出能力，需要根据应用的功率需求来选择。

5. 效率（Efficiency）：效率是开关电源输出功率与输入功率之间的比值，通常用百分比表示。

高效率的开关电源能够在输出稳定的同时，减少功率损失和发热。

高效率对于节能和长期运行非常重要。

6. 稳压精度（Voltage Regulation）：稳压精度是指开关电源在负载变化范围内，输出电压的波动程度。

稳压精度越高，输出电压的稳定性越好。

一般来说，稳压精度在1%以内可以满足大多数应用要求。

7. 纹波电压（Ripple Voltage）：纹波电压是指开关电源输出电压中包含的交流成分，通常用毫伏（mV）来表示。

较低的纹波电压可以减少对其他电子元件的干扰，提高设备的可靠性。

8. 启动时间（Startup Time）：启动时间是指开关电源从冷启动到输出电压稳定的时间。

电脑电源接脚电压及功能说明电脑电源接脚电压及功能说明电脑电源的输出插头主要有四种：主板的供电插头、CPU供电插头、外接设备供电插头（如光驱、硬盘等）、显卡供电插头。

主板供电插头有20针和24针之分，INTER945和AMD939以上的主板一般都是用24针的电源，24针插头比20针插头多了一个4针的预备电源，这个预备电源主要目的是为主板提供额外的74W电源功率，所以，对一些24针的主板，24针的电源不是必须的，只要电源功率足够，用20针的电源也一样可以。

下面是24针主板的电源针脚定义：1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线。

CPU供电插头目前以四针（2*2）居多，现在一些高端的新型号主板其CPU电源针脚是六针的，但其可以转换，这类主板一般都配有4－6的CPU电源转接线。

其针脚定义以下：1、地线；2、地线；3、+12V；4、+12V 。

其实，我们可以从供电电源线的颜色来判别其电压和功能：红色：＋5V，主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色：＋12V，CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色：＋3.3V，现在多用于 SATA 硬盘的供电。

紫色：＋5V，USB设备供电，它是不可控输出，关机后也一直供电的。

黑色：地线，电源供电回路的必要组成部分绿色：PS－ON，开机信号线，当其与地线短接会启动电源，也就是说，任意黑色和绿色线短接，都可以启动电源。

灰色： Power Good，监测线，连接主板与电源，起到信号反馈作用，这样，主板就可以监测电脑电源是否正常工作了。
