第二章工程制图题与答案

第二章工程制图题与答案

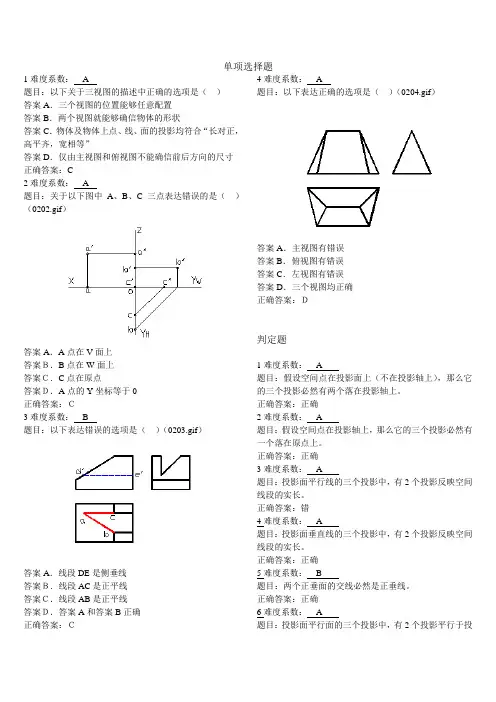

单项选择题1难度系数： A题目：以下关于三视图的描述中正确的选项是（）答案A．三个视图的位置能够任意配置答案B．两个视图就能够确信物体的形状答案C．物体及物体上点、线、面的投影均符合“长对正，高平齐，宽相等”答案D．仅由主视图和俯视图不能确信前后方向的尺寸正确答案：C2难度系数： A题目：关于以下图中A、B、C三点表达错误的是（）（0202.gif）答案A．A点在V面上答案Ｂ．B点在W面上答案Ｃ．C点在原点答案Ｄ．A点的Y坐标等于0正确答案：Ｃ3难度系数： B题目：以下表达错误的选项是（）（0203.gif）答案A．线段DE是侧垂线答案Ｂ．线段AC是正平线答案Ｃ．线段AB是正平线答案Ｄ．答案A和答案B正确正确答案：Ｃ4难度系数： A题目：以下表达正确的选项是（）（0204.gif）答案A．主视图有错误答案B．俯视图有错误答案C．左视图有错误答案D．三个视图均正确正确答案：Ｄ判定题1难度系数： A题目：假设空间点在投影面上（不在投影轴上），那么它的三个投影必然有两个落在投影轴上。

正确答案：正确2难度系数： A题目：假设空间点在投影轴上，那么它的三个投影必然有一个落在原点上。

正确答案：正确3难度系数： A题目：投影面平行线的三个投影中，有2个投影反映空间线段的实长。

正确答案：错4难度系数： A题目：投影面垂直线的三个投影中，有2个投影反映空间线段的实长。

正确答案：正确5难度系数： B题目：两个正垂面的交线必然是正垂线。

正确答案：正确6难度系数： A题目：投影面平行面的三个投影中，有2个投影平行于投影轴。

正确答案：正确7难度系数： A题目：投影面垂直面的三个投影中，有1个投影反映空间平面的实形。

正确答案：错误8难度系数： A题目：假设两条线段在两个投影面上的投影平行，那么空间线段必然相互平行。

正确答案：错误9难度系数： A题：空间相互垂直的两条直线，在同一投影面上的投影的夹角，可能大于90゜，可能小于90゜，也可能等于90゜。

工程制图习题册 参考答案 第2章 投影基础

工程制图习题册 参考答案 第2章 投影基础

第 2 章 投影基础 参考答案《工程制图习题册》第 2 章 投影基础（部分参考答案） [重庆大学出版社] 专业班级 学号 姓名2.1 点的投影。

（1）根据 A、B、C三点的轴测图，作出它们的投影图（从轴测图上量 取整数坐标）。

（2）根据 A、B、C三点的坐标，作出它们的投影图。

A（10,25,12）、B（35,12,26）、C（20,0,18）（3）根据 A、B、C三点的坐标，作出它们的投影图。

A（20,15,0）、B（0,20,26）、C（28,0,0）A点在 H面上，它的 Z 坐标等于零；B点在 W 面上，它的 X 坐标等于零；C 点在 OX 轴上，它的 Y 坐标和 Z 坐标均为零。

（4）已知 A、B、C、D 各点的两面投影，求其第三投影。

（5）已知 A点的正面投影及 A点到 H 面的距离为20mm；已知B 点的水平投影及B 点到 H 面的距离为15mm，求 A、B 的其余两投影。

（6）已知B点的三面投影及 A点的两面投影，求作 A点的第三投影。

（7）已知点 A（25,20,30）、B（10,0,20），C 点与 A点到 V 面等距，与 B 点到 W面等距，且到 H 面的距离为 10，求点 A、B、C的三面投影。

（8）已知点 A的三面投影，B 点在 A点左边20mm，上边 10mm，后边 15mm，C 点在 A点正后方 10mm；D 点在 B点正右方10mm，求点B、 C、D 的三面投影。

（1）已知直线 AB 的实长为20，过已知点 A作直线 AB，使其分别为水（2）指出下列直线与投影面的相对位置。

平线和铅垂线。

（3）对照立体图，在三视图中标出 AB、CD的三面投影，并判断其与投影面的相对位置。

（4）作出直线 AB、CD 的三面投影，已知条件如下：①已知端点 A（20,12,8）、B（8,15,20）；②已知 CD的两面投影。

（5）作出直线 EF、GH 的三面投影，已知条件如下：①已知 F点到 H 面的距离为26mm；②已知 G到 V 面的距离为8mm。

工程制图智慧树知到答案章节测试2023年三明学院

工程制图智慧树知到答案章节测试2023年三明学院

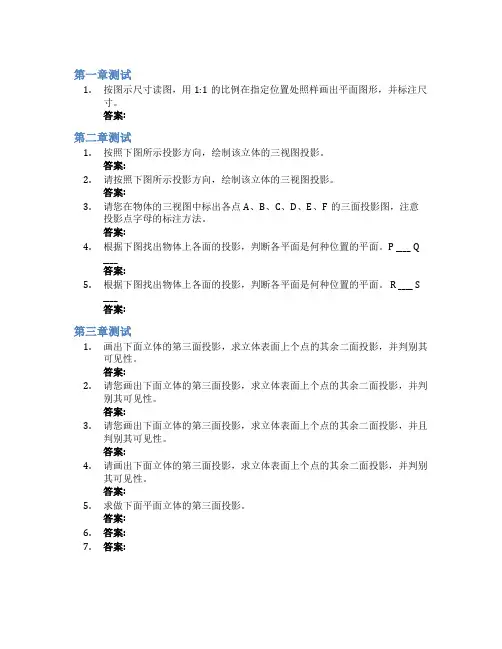

第一章测试1.按图示尺寸读图，用1:1的比例在指定位置处照样画出平面图形，并标注尺寸。

答案:第二章测试1.按照下图所示投影方向，绘制该立体的三视图投影。

答案:2.请按照下图所示投影方向，绘制该立体的三视图投影。

答案:3.请您在物体的三视图中标出各点A、B、C、D、E、F的三面投影图，注意投影点字母的标注方法。

答案:4.根据下图找出物体上各面的投影，判断各平面是何种位置的平面。

P ____ Q____答案:5.根据下图找出物体上各面的投影，判断各平面是何种位置的平面。

R ____ S____答案:第三章测试1.画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并判别其可见性。

答案:2.请您画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并判别其可见性。

答案:3.请您画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并且判别其可见性。

答案:4.请画出下面立体的第三面投影，求立体表面上个点的其余二面投影，并判别其可见性。

答案:5.求做下面平面立体的第三面投影。

答案:6.答案:7.答案:第四章测试1.根据主、俯两视图，选择正确的左视图，( )A:AB:CC:DD:B答案:A2.根据主、俯两视图，选择正确的左视图。

（）A:CB:BC:DD:A答案:ABCD3.根据主、俯两视图，选择正确的左视图。

（）A:AB:DC:BD:C答案:D4.请您根据这两个主、俯两视图，选择正确的左视图。

（）A:BB:CC:DD:A答案:A5.形体Ⅰ和形体Ⅱ之间的相对位置关系是 ____ 形体Ⅱ和Ⅲ形体之间的相对位置关系是 ____ 形体Ⅱ和Ⅳ形体之间的相对位置关系是 ____ 形体Ⅰ和形体Ⅳ之间的相对位置关系是 ____ 采用形体分析法分析下图组合体相邻表面之间的相对位置关系。

答案:第五章测试1.轴测图是一种能够同时反映物体三维空间形状的 ____ 图。

答案:2.轴测图富有立体感，但是度量性差，作图困难，在工程应用中一般只作为____。

工程制图基础习题集第二章答案(高等教育出版社)

工程制图基础习题集第二章答案(高等教育出版社)

CAD
立体 返回
2-6 (7)根据立体图找出对应的三视图,在本页和下页中将立体图的号码写在对 应的视图括号内(没有对应立体图的视图不填），并补全视图中所缺的线条。
答案 立体 返回
2-6 (7)根据立体图找出对应的三视图,在本页和下页中将立体图的号码写在对 应的视图括号内(没有对应立体图的视图不填），并补全视图中所缺的线条。
答案 立体 返回
2-6 (4)根据立体图找出对应的三视图,在本页和下页中将立体图的号码写在对 应的视图括号内(没有对应立体图的视图不填），并补全视图中所缺的线条。
CAD
立体 返回
2-6 (5)根据立体图找出对应的三视图,在本页和下页中将立体图的号码写在对 应的视图括号内(没有对应立体图的视图不填），并补全视图中所缺的线条。
答案 立体 返回
2-6 (3)根据轴测图找出对应的三视图,在本页和下页中将轴测图的号码写在对 应的视图括号内(没有对应轴测图的视图不填），并补全视图中所缺的线条。
CAD
立体 返回
2-6 (4)根据立体图找出对应的三视图,在本页和下页中将立体图的号码写在对 应的视图括号内(没有对应立体图的视图不填），并补全视图中所缺的线条。
答案 立体 返回
2-11 已知鼓形体的三视图，补画其上线GH 的另外两个投影。
CAD
立体 返回
2-12 参照教材图2-36和图2-38，由投影图徒手绘制常见的几种不完 整曲面体和带切口圆柱体的正等轴测草图。
答案 返回
2-12 参照教材图2-36和图2-38，由投影图徒手绘制常见的几种不完 整曲面体和带切口圆柱体的正等轴测草图。
2－2(1) 2－3(1) 2－3(5) 2－4(1) 2－5 2－6(4) 2－6(8) 2－10

工程制图第二章习题答案

工程制图第二章习题答案
「（下）mm
C点在A点Y（右）mm
L（前）mm
A点距V面（5）、距H面（6）、距W面（8）
B点距V面（4
、、距H面（3
、、距W面（2
)
C点距V面（2
、、距H面（2
、、距W面（2
)
D点距V面（0
、、距H面（3
、、距W面（6
)
E点距V面（2
、、距H面（0Leabharlann 、、距W面（3)F点距V面（6
、、距H面（5
、、距W面（0
)
2-4已知E(22,30,20),F点在E点之左10mm,之下10mm,之后10mm；G点在E点的正右方12mm,作出点E、F、G的三面投影。
2-5已知A(24,18,20),B点(24,18,0),以及点C在点A之右10mm,之上16mm,之前12mm，作出点A、
B、C的三面投影2-6作出点D(30,0,20)、点E(0,0,20),以 及点F在点D的正前方25mm,作出这三个点的三 面投影。
2-2、已知点K(10,15,20)、M(20,15,8)、N(10,15,8)三点的坐标，作出三面投影 和在直观图中的位置，并判别可见性。不可见点用括号括起。
2-3、比较A、B、C三点的相对位置。
厂（下）mm
B点在A点仗（左）mm
（前）mm
材
X
do
b斗
O—o'
£c<
bi>■
□
f"
■（上）mm
B点在C点y（左）mm「（后）mm

工程制图参考答案图片

工程制图参考答案图片

1
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
第三章 立体的投影及其表面交线
班级 姓名 学号
班级 姓名 学号
第五章 组合体
38
44
51
52
53
班级 姓名 学号
第五章 组合体
54
第五章 组合体班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
班级 姓名 学号
第六章 机件的常用图样画法
班级 姓名 学号
第六章 机件的常用图样画法。

工程制图答案第2章

工程制图答案第2章

2-13 过点C作直线CD与直线AB垂直相交。
2-14 过点C作直线CD与直线AB垂直相交。
2-15 作正平线EF距V面15,并与直线AB、CD相交 （点E、F分别在直线AB、CD上）。
2-16 作直线EF平行于OX轴,并与直线AB、CD相交 （点E、F分别在直线AB、CD上）。
2-17 过点C作一直线与直线AB和OX轴都相交。
2-41 求两平面的交线MN并判别可见性。
2-42 求两平面的交线MN并判别可见性。
*2-43 求两平面的交线MN并判别可见性。
*2-44 求两平面的交线MN并判别可见性。
2-45 过点M作△ABC的垂线，并求垂足K。
2-46 过点A作平面BCED的垂线AF，求其垂足K， 并判别可见性。
2-1 求各点的未知投影。
2-2 已知点B距点A15；点C与点A是对V面的重影点；点D
在点A的正下方15。求各点的三面投影。
2-3 已知点A(25,15,20)；点B距W、V、H面分别为20、10、15； 点C在点A之左10、之前15、之上12；点D在点A之上5、与H、
V面等距、距W面12。求作各点的三面投影并填写下表。
2-8 判断两直线的相对位置（平行、相交、交叉、垂直相交、 垂直交叉）并将答案填写在下面的括号内。
2-9 由点A作直线AB与直线CD相交并使交点 距H面12。
2-10 求直线AB、CD的交点K。
2-11 过点C作直线CD与已知直线AB平行。
2-12 作与已知直线AB、CD平行且相距为15的直线MN，并使MN的 实长为20，点M距W面30，点N在点M之右（任求一解）。
⑴
⑵
( 是)
⑶
( 是)
⑷
( 是)

工程制图第二章习题答案解析

工程制图第二章习题答案解析

第二章点、直线、平面的投影————点的投影班级学号姓名专业.资料.整理第二章点、直线、平面的投影————点的投影班级学号姓名专业.资料.整理13 第二章点、直线、平面的投影————点的投影班级学号姓名专业.资料.整理14专业.资料.整理15专业.资料.整理16 第二章点、直线、平面的投影———直线的实长班级学号姓名专业.资料.整理专业.资料.整理17 第二章点、直线、平面的投影———直线的实长班级学号姓名专业.资料.整理18专业.资料.整理19 第二章点、直线、平面的投影———两直线的相对位置班级学号姓名专业.资料.整理专业.资料.整理20 第二章点、直线、平面的投影———直线的相对位置班级学号姓名专业.资料.整理专业.资料.整理第二章点、直线、平面的投影———两直线的相对位置班级学号姓名专业.资料.整理专业.资料.整理22 专业.资料.整理第二章点、直线、平面的投影———两直线的相对位置班级学号姓名专业.资料.整理23 第二章点、直线、平面的投影———两直线的相对位置班级学号姓名专业.资料.整理24第二章点、直线、平面的投影———两直线的相对位置班级学号姓名专业.资料.整理25 第二章点、直线、平面的投影——平面的投影班级学号姓名专业.资料.整理专业.资料.整理26第二章 点、直线、平面的投影——平面的投影 班级 学号 姓名A 面是 正垂面B 面是水平面C 面是 侧平面A 面是 水平面B 面是 圆柱面C 面是 正平面A 面是侧平面 。

B 面是 正平面 C 面是 水平面专业.资料.整理第二章 点、直线、平面的投影——平面的投影 班级 学号 姓名A 面是 圆柱面B 面是 水平面A 面是 正平面A 面是 侧垂面 。

B 面是 水平面 。

专业.资料.整理28第二章点、直线、平面的投影——平面的投影班级学号姓名专业.资料.整理专业.资料.整理29第二章点、直线、平面的投影——平面的投影班级学号姓名2-56 完成下列平面的两面投影。

工程制图练习题答案(清华大学版)

工程制图练习题答案(清华大学版)

平面是
水平
面
平面是
铅垂
面
平面是
侧垂
面
平面是
水平
面
平面是
正垂
面
平面是 一般位置 面
、
、
、
、
第二章 制图的基本原理
2-9已知点K在直线AB上，且 AK：BK=3：2，求作点K的 两面投影 2-10判断点K是否在直线AB 上，并求出直线AB和点K的 水平投影
第二章 制图的基本原理
2-11已知AB、CD两直线相交， AB为一水平线，求作a’b’ 2-12过点A作直线AB与直线CD 相交，其交点B距V面15mm
第二章制图的基本原理21主要内容22习题详解及答案第二章制图的基本原理21根据轴测图求作各点的投影图第二章制图的基本原理22已知点a的两投影求作它们的第三投影23试回答下列各点在哪个投影面或投影轴上第二章制图的基本原理24作出点a152025的三面投影25点b在点a的正前方10mm求作b点的三面投影并判别可见性第二章制图的基本原理第二章制图的基本原理27对照投影图和轴测图标出字母所指直线在对应图上的投影并填空回答问题第二章制图的基本原理28求下列直线的第三面投影判断两直线的相对位置第二章制图的基本原理210判断点k是否在直线ab上并求出直线ab和点k的水平投影29已知点k在直线ab上且ak
'
第二章 制图的基本原理
2-13根据轴测图看懂三视图，画出指定平面的投影并判断积
第二章 制图的基本原理
2-14求作物体的左视图，在视图中标出指定平面的投影并填空
是 是 面 面 是 是 是 面 面 面
是 是
面 面
是 是
面 面
第二章 制图的基本原理
2-15按已知条件完成各平面的投影 (1)铅垂面β=30° (2)正平面 (3)侧垂面α =60 °

工程制图第二章习题答案

工程制图第二章习题答案

第二章点、直线、平面的投影————点的投影班级学号姓名2-1、求各点的第三投影，并填上各点到投影面的距离。

2-2、已知点K（10,15,20）、M（20,15,8）、N（10,15,8）三点的坐标，作出三面投影和在直观图中的位置，并判别可见性。

不可见点用括号括起。

A点距V面（5 ）、距H面（6）、距W面（8 ）B点距V面（ 4 ）、距H面（ 3 ）、距W面（ 2 ）C点距V面（ 2 ）、距H面（ 2 ）、距W面（2）D点距V面（0）、距H面（ 3 ）、距W面（ 6 ）E点距V面（ 2 ）、距H面（0 ）、距W面（ 3 ）F点距V面（6 ）、距H面（5 ）、距W面（0 ）2-3、比较A、B、C三点的相对位置。

（下）mmB点在A点（左）mm（前）mm（上）mmB点在C点（左）mm（后）mm（下）mmC点在A点（右）mm（前）mm第二章点、直线、平面的投影————点的投影班级学号姓名2-4 已知E（22，30，20），F点在E点之左10mm，之下10mm，之后10mm；G点在E点的正右方12mm，作出点E 、F 、G的三面投影。

2-5已知A（24，18，20），B点（24，18，0），以及点C在点A之右10mm，之上16mm，之前12mm，作出点A 、B 、C的三面投影。

2-6 作出点D（30，0，20）、点E（0，0，20），以及点F在点D的正前方25mm，作出这三个点的三面投影。

13第二章点、直线、平面的投影————点的投影班级学号姓名2-7已知物体的立体图和投影图，试把A、B、C、D、E各点标注到投影图上的对应位置，并把重影点处不可见点加上括号。

2-8已知A、B两点是一对V面重影点，相距10mm；A、C两点是一对H面的重影点，C在H面上；D点在H面上，且在C后15mm，右15mm，求B、C、D三点的三面投影，并判别重影点的可见性。

OXZY HY Wa′(b′)bc′(c)dd′a″ad″c″b″14第二章点、直线、平面的投影————直线的投影班级学号姓名15第二章点、直线、平面的投影————直线的投影班级学号姓名16第二章点、直线、平面的投影———直线的实长班级学号姓名17第二章点、直线、平面的投影———直线的实长班级学号姓名18第二章点、直线、平面的投影———直线上的点班级学号姓名第二章点、直线、平面的投影———两直线的相对位置班级学号姓名2-23判别AB和CD两直线的相对位置（平行、相交、交叉）。

工程制图习题集答案(内蒙古大学出版社)第二章-点线面投影

工程制图习题集答案(内蒙古大学出版社)第二章-点线面投影

4.判断下列各对重影点的相对位置，并填空。 （1）点A在点B的 正上 方 22 mm。 （2）点D在点C的 正后 方 22 mm。
6
6
第二章 点线面投影
2-2 直线的投影(一)
1.判断下列直线对投影面的相对位置，并填写名称。 2.按已知条件画出下列直线的三投影。 （1）画水平线AB，距H面20mm,与V面 成30°角，实长25mm。 （2）画侧平线EF，距W面20mm，与V面 成30°夹角，实长25mm。
A面是 水平面 A面是 正垂面 B面是 侧平面 C面是 水平面 B面是 侧平面 C面是 铅垂面
2.完成三角形ABC的水平投影。
3.完成平面ABCDEF的正面投影。
9
9
第二章 点线面投影
2-3 平面的投影(二)
1.判断K点或线段DE是否在平面△ABC内。 2.在平面△ABC内取一点M，使其距H面22mm，距V面25mm，求m＇，m。
AB是 正平 线； CD是 AB: ∥ V, ∠ H, ∠ W。
侧垂 线。 CD: ∥ V, ∥ H, ⊥ W。
7
7
第二章 点线面投影
2-2 直线的投影(二)。
1.判断直线AB与CD在空间的相对位置,将答案写在指定位置。 2.已知线段AB为正平线,C为该线段上的一点,根据给出的投影,画出线段AB和点C的 水平投影和侧面投影。
30°
30° AB是 正平 线； EF是 CD是 侧垂 线； KM是 侧平 线； 正垂 线；
3.分别在图（a).(b).(c)中，由点A作直线AB与CD相交，交点B距离V面25mm。
4.根据轴测图，在三视图中标出线段AB和CD的三投影(点的三投影用小写字母标出) 并填写它们的名称和对各投影面的相对位置。

工程制图答案第2章

工程制图答案第2章

已知直线AB的实长为15 求作其三面投影。 AB的实长为15， 2-4 已知直线AB的实长为15，求作其三面投影。
AB∥W面 β=30° ⑴ AB∥W面，β=30°； 在点A之下、之前。 点B在点A之下、之前。 AB∥V面 γ=60° ⑵ AB∥V面，γ=60°； 在点A之下、之右。 点B在点A之下、之右。
2-33 判断下列各图中的两平面是否平行。 判断下列各图中的两平面是否平行。
⑴ ⑵
( 是 )
( 否 )
⑶
⑷
( 否 )
( 否 )
已知两平面相互平行，完成平面ABC的水平投影。 ABC的水平投影 2-34 已知两平面相互平行，完成平面ABC的水平投影。
已知直线AB CD(AB∥CD)所确定的平面 AB和 2-35 已知直线AB和CD(AB∥CD)所确定的平面 平行于△EFG,完成该平面的水平投影 完成该平面的水平投影。 平行于△EFG,完成该平面的水平投影。
过点C作直线CD与直线AB垂直相交。 CD与直线AB垂直相交 2-13 过点C作直线CD与直线AB垂直相交。
过点C作直线CD与直线AB垂直相交。 CD与直线AB垂直相交 2-14 过点C作直线CD与直线AB垂直相交。
2-15 作正平线EF距V面15,并与直线AB、CD相交 作正平线EF距 EF 15,并与直线AB、CD相交 并与直线AB 分别在直线AB CD上 AB、 （点E、F分别在直线AB、CD上）。
2-8
判断两直线的相对位置（平行、相交、交叉、垂直相交、 判断两直线的相对位置（平行、相交、交叉、垂直相交、 垂直交叉）并将答案填写在下面的括号内。 垂直交叉）并将答案填写在下面的括号内。
由点A作直线AB与直线CD AB与直线CD相交并使交点 2-9 由点A作直线AB与直线CD相交并使交点 12。 距H面12。
