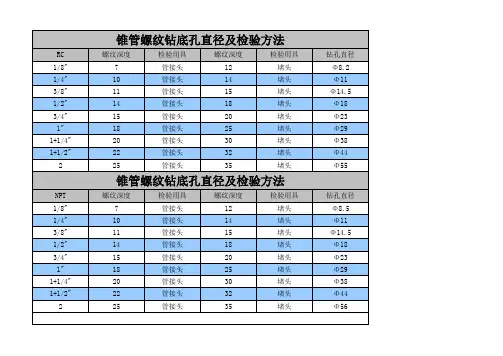

常用管螺纹底孔及深度对照表

管螺纹尺寸对照表全管螺纹尺寸对照表全，是涉及到管道工程常见的一种工具，也是在安装、维护管道设备过程中最常用的一种规格型号。

管螺纹在管道工程中的使用十分重要，分为内螺纹和外螺纹两种。

内螺纹通常在管道连接部分进行固定，而外螺纹则通过旋转连接与其他管道或设备件进行连通。

管螺纹尺寸对照表主要用于管道工程的选择，可用于管件的尺寸检测、校准、安装等相关操作。

由于不同的螺纹尺寸和型号在管道工程中所承受的工作压力不同，因此必须选择适合的螺纹尺寸进行安装，以保证管道的稳定性和安全性。

以下是管螺纹尺寸对照表全，便于工程师们在进行管道安装时有所参考。

一、管螺纹系列尺寸1、英制螺纹系列英制螺纹（Unified Thread Standard，简称UTS）又称美制螺纹，是世界上应用最广泛的标准螺纹之一。

英制螺纹系列的特点是双角度为60度，以便于使用常用的60度加工刀具，其中螺纹角度为55度。

英制螺纹的尺寸包括两个基本要素：螺距和外径。

在通常情况下英制螺纹的螺距为每英寸的线数或根数。

如表1所示（以UNC和UNF为例），英制螺纹系列的螺纹外径小于或等于2英寸时，用六角法就可以拧紧。

而螺纹外径超出2英寸时则一般用周边固定螺栓接头来拧紧。

表1分类|型号|常用规格UNC|粗牙联合螺纹Unified Coarse Thread|#4~4英寸UNF|细牙联合螺纹Unified Fine Thread|#10~4英寸UNEF|极细牙联合螺纹Unified Extra FineThread|#4~1.5英寸UNW|特粗牙联合螺纹Unified National Extreme Thread|1.5~4英寸UNS|特粗牙联合螺纹Unified Special Thread|#10~4英寸UNJ|特紧牙联合螺纹Unified National JetThread|3/8~3英寸2、公制螺纹系列公制螺纹是以公制毫米为单位的螺纹。

其特点是角度为60度，常用于汽车、航空、电子等行业中，具有世界认可的国际标准。

常用螺纹底孔对应表
一．常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：
表1 常用米制普通粗牙螺纹的直径/螺距
二．一般用途的锥管螺纹NPT
1. 标记：3/8-18NPT。

2. 基本中径和基准距离：锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的，内外螺纹之间用手旋合的公称长度为基准距离，内螺纹的基面为螺纹大端处截面（该截面上的螺纹中径为基本中径），外螺纹基面在离小端距离为基准距离处。

表2. 常用螺纹尺寸
三.UNC粗牙螺纹系列该系列通常在批量生产的螺栓、螺钉、螺母和其它一般工程上采用。

低搞拉强度的材料，如铸件、低碳钢和其它软材料上加工的内螺纹应采用粗牙螺纹，以使内螺纹获得最佳的脱扣强度。

UNC螺纹适用于要求快速拆或有可能产生腐蚀和轻微损伤的部位。

以下是管螺纹攻丝底孔对照参数：管螺纹是位于管壁上用于连接的螺纹，有55度非密封管螺纹和55度密封管螺纹。

主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

（1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度锥管螺纹，用于北美地区，国标查阅GB/T12716-1991。

（2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆锥管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

（3）G是55度非密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度。

“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一英寸等于8分，1/4 英寸就是2分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。

常用螺纹底孔尺寸表-螺纹孔尺寸标准
常用螺纹底孔尺寸表包括：
1. M
2.5底孔尺寸：底孔直径为2.8mm，底孔深度为5.5mm。

2. M3底孔尺寸：底孔直径为
3.2mm，底孔深度为6.5mm。

3. M4底孔尺寸：底孔直径为
4.2mm，底孔深度为8.5mm。

4. M5底孔尺寸：底孔直径为
5.2mm，底孔深度为10.5mm。

5. M6底孔尺寸：底孔直径为
6.2mm，底孔深度为12.5mm。

6. M8底孔尺寸：底孔直径为8.2mm，底孔深度为16mm。

7. M10底孔尺寸：底孔直径为10.5mm，底孔深度为20mm。

8. M12底孔尺寸：底孔直径为13mm，底孔深度为25mm。

以上底孔尺寸参考了ISO标准，但也有根据其他标准进行的设计，具体应根据实际情况选择合适的底孔尺寸。

标螺纹的_般知识一?螺纹的分类L螺纹分内螺纹和外螺纹两种；2.按牙形分可分为： 1 ）三角形蝮纹 2 ）梯形螺纹 3 ）矩形螺纹 4 ）锯齿形蝮纹；3.按线数分单头蝮纹和多头螺纹；4按旋入方向分左旋螺纹和右旋螺纹两种，右旋不标注,左旋加LH ,如M24x 1.5LH ;5按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60。

圆锥管螺纹、米制锥螺纹等二米制普通螺纹L米制普通螺纹用大写M表示,牙型角2c（二60。

（ a表示牙型半角）；2米制普通螺纹按蝮距分粗牙普通螺纹和细牙普通螺纹两种；2.1?粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹;细牙螺纹标记必须标明螺距,如M30X1.5表示细牙螺纹、其中螺距为 1.5。

2.2普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹,细牙螺纹比同一公称直径的粗牙螺纹强度略高,自锁性能较好。

3米制普通螺纹的标记：M20-6H. M20xl.5LH-6g-40,其中M表示米制普通螺纹,20表示螺纹的公称直径为20mm , 1.5表示螺距，LH表示左旋,6H、6g表示螺纹精度等级,大写精度等级代号表示内螺纹,小写精度等级代号表示外螺纹,40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表（螺纹底孔直径：碳钢公称直径？P ;铸铁=公称直径？1.O5-1.1P ;加工外螺纹光轩直径取=公称直径？0.13 P）:表1常用米制普通粗牙螺纹的直径/螺2肘攻丝底孔直径公称螺距铸铁碳钢外螺纹光公称直螺距铸铁碳钢外螺纹光直径P 底孔底孔杆直径径P 底孔底孔杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2米制普通内螺纹的加工底孔直径可用下式作近似计算：d二D-1.0825P,其中D为公称直径，P为螺距。

常用螺纹底孔对应表
一．常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：
表1 常用米制普通粗牙螺纹的直径/螺距
二．一般用途的锥管螺纹NPT
1. 标记：3/8-18NPT。

2. 基本中径和基准距离：锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的，内外螺纹之间用手旋合的公称长度为基准距离，内螺纹的基面为螺纹大端处截面（该截面上的螺纹中径为基本中径），外螺纹基面在离小端距离为基准距离处。

表2. 常用螺纹尺寸
三.UNC粗牙螺纹系列该系列通常在批量生产的螺栓、螺钉、螺母和其它一般工程上采用。

低搞拉强度的材料，如铸件、低碳钢和其它软材料上加工的内螺纹应采用粗牙螺纹，以使内螺纹获得最佳的脱扣强度。

UNC螺纹适用于要求快速拆或有可能产生腐蚀和轻微损伤的部位。
