曲柄连杆机构名词解释概述及解释说明1. 引言1.1 概述曲柄连杆机构是一种常见的机械传动结构，它由曲柄和连杆组成，通过运动副的连接使得曲柄产生往复旋转运动，并将这种运动转化为连杆的直线往复运动。
该机构在许多领域中得到广泛应用，如汽车发动机、农业机械和工业设备等。
本文将对曲柄连杆机构进行全面的名词解释和详细的说明。
1.2 文章结构本文将按照以下结构来介绍曲柄连杆机构的相关内容：第2部分：曲柄连杆机构的定义和原理。
我们将介绍曲柄连杆机构的基本概念以及其组成部分，并详细解释其工作原理和运动特点，以便读者能够更好地理解该机构。
第3部分：曲柄连杆机构的分类与应用领域。
在此部分中，我们将对不同类型的曲柄连杆机构进行分类介绍，并通过案例分析展示其在汽车发动机等领域中的具体应用。
第4部分：曲柄连杆机构设计与优化方法研究进展。
我们将介绍曲柄连杆机构的设计流程和基本原则，并列举当前常用的设计软件和工具。
此外，我们还将探讨曲柄连杆机构优化方法的研究现状和未来发展趋势。
第5部分：结论。
在这一部分，我们将对全文进行小结，并指出本研究存在的不足之处以及进一步研究的方向。
同时，我们还将展望曲柄连杆机构在未来的应用前景。
1.3 目的本文旨在对曲柄连杆机构进行深入解析，帮助读者全面了解其定义、原理、分类和应用领域，并介绍相关的设计与优化方法。
通过掌握这些知识，读者能够更好地理解曲柄连杆机构在实际应用中的意义和作用，并为相关领域中的工程设计和科学研究提供参考依据。
2. 曲柄连杆机构的定义和原理：曲柄连杆机构是一种常见的机械传动装置，由曲柄、连杆和活塞组成。
它通过转动曲柄轴使连杆运动，从而实现能量的转换和传递。
2.1 曲柄连杆机构的概念和基本组成部分：曲柄连杆机构主要由三个基本部分组成：曲柄、连杆和活塞。
- 曲柄：曲柄一般为一个旋转轴，又称为枢轴或者主轴。
它被固定在机器的机壳上，并具有一个离心浇铸或锻造得到的非对称几何形状。
- 连杆：连杆是连接曲柄与活塞的元件，其长度可以控制活塞的运动幅度。
汽车发动机的曲柄连杆机构【概述】曲柄连杆机构是汽车发动机实现工作循环，完成能量转换的传动机构，用来传递力和改变运动方式。
工作中，曲柄连杆机构在做功行程中把活塞的往复运动转变成曲轴的旋转运动，对外输出动力，而在其他三个行程中，即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。
总的来说曲柄连杆机构是发动机借以产生并传递动力的机构。
通过它把燃料燃烧后发出的热能转变为机械能。
发动机工作时，曲柄连杆机构直接与高温高压气体接触，曲轴的旋转速度又很高，活塞往复运动的线速度相当大，同时与可燃混合气和燃烧废气接触，曲柄连杆机构还受到化学腐蚀作用，并且润滑困难。
可见，曲柄连杆机构的工作条件相当恶劣，它要承受高温、高压、高速和化学腐蚀作用。

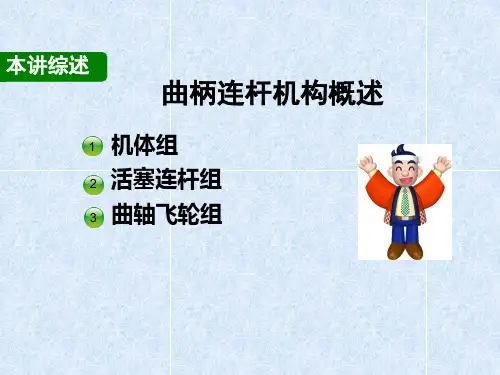

【组成】曲柄连杆机构的主要零件可以分为三组，即机体组、活塞连杆组和曲轴飞轮组。
机体组机体是构成发动机的骨架，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。
因此，机体必须要有足够的强度和刚度。
发动机的机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。
气缸体气缸体是发动机各个机构和系统的装配基体，并由它来保持发动机各运动部件相互之间的准确位置关系。
气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。
在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。
一、气缸体的工作条件、要求及材料（1）应具有足够的强度和刚度、耐磨损和耐腐蚀、适当冷却•发动机中最大的零件•承受拉、压、弯、扭等机械负荷•承受高温燃气很大的热负荷•发动机大部分零件安装在机体上（2）力求结构紧凑、质量轻•尽量减小整机的重量（发动机最大的零件）•加强肋（减小质量、保证刚度与强度）（3）机体材料•一般高强度灰铸铁或球墨铸铁、合金铸铁•为了减轻质量、加强散热采用铝合金二、气缸体的分类（一）按结构形式根据气缸体与油底壳安装平面的位置不同，通常把气缸体分为一般式、龙门式和隧道式三种形式。
曲柄连杆机构解释
曲柄连杆机构是发动机中的主要运动机构，由机体组、活塞连杆组和曲轴飞轮组等组成。
其功用是将活塞的往复运动转变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出的转矩，以驱动汽车车轮转动。
在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。
而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。
总的来说，曲柄连杆机构是发动机实现工作循环、完成能量转换的主要运动零件。
如需了解更多关于曲柄连杆机构的信息，建议咨询专业技术人员或查阅相关书籍文献。
1、活塞环的分类及功用：活塞环安装在活塞环槽内，按功用可分为气环和油环。
气环又称压缩环，其功用是密封活塞和气缸之间的间隙，防止漏气和窜油，并将活塞承受的热量传给气缸；油环的功用是刮去气缸壁上多余的润滑油，并在气缸壁上均匀布油。
2.活塞销的功用：将活塞和连杆连接在一起，将活塞承受的气体压力传给连杆。
3.连杆的功用及组成：连杆的功用是将活塞承受的气体压力传给曲轴，使活塞的往复直线运动变为曲轴的旋转运动。
连杆由连杆小头、连杆杆身、连杆大头组成。
4、曲轴飞轮组的零件：曲轴、曲轴主轴承、飞轮。
5、曲轴的功用：承受连杆传来的力，并由此产生绕自身轴线的旋转力矩，该力矩通过飞轮输送给底盘驱动汽车行驶。
6、飞轮的功用：（1）储存做功行程中的部分能量，以便在其他行程带动曲柄连杆机构工作。
（2）保证曲轴运转均匀，克服短时间的超负荷。
（3）通过飞轮齿圈与启动机小齿轮啮合，以便启动发动机。
（4）通过飞轮将发动机的动力传递给离合器或自动变速器。
7、曲轴轴承的功用及零件：曲轴轴承的功用主要是减小摩擦和减轻曲轴等零件的磨损。
连杆轴承和曲轴轴承一般都是分开式滑动轴承。
曲轴轴承包括连杆轴承（俗称小瓦）和曲轴主轴承（俗称大瓦），其结构基本相同。
8、平衡轴的功用及类型：部分发动机装有平衡轴系统，其功用是平衡曲柄连杆机构所产生的惯性力，以减轻发动机的振动。
平衡轴系统可分为单平衡轴系统和双平衡轴系统。
9、如何检查气缸体裂损：气缸体裂损一般发生在水套或其他壁厚较薄的部位。
明显的气缸体裂损可用目视或五倍放大镜检查出来，细小的气缸体裂损可通过水压或气压试验检查。
水压试验或气压试验的压力为0.3~0.4MPa。
水压试验时，首先将气缸体、气缸垫和气缸盖装配好，密封水套的出水口，然后从水套进水口将水压人，查看漏水部位，即为气缸体裂损部位。
气压试验与水压试验方法类似，将压缩空气入气缸体水套后，将气缸体放入水池或在气缸体表面涂遍肥皂水，查看冒气泡的部位，即为气缸体裂损部位。
