漏电故障报警及保护装置

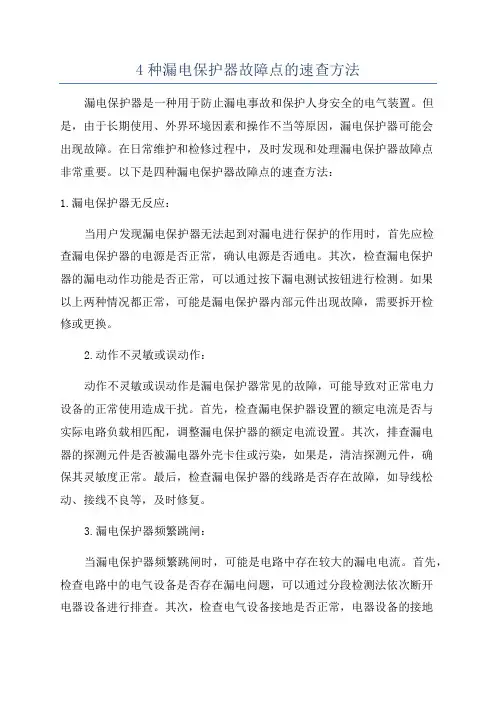

4种漏电保护器故障点的速查方法漏电保护器是一种用于防止漏电事故和保护人身安全的电气装置。

但是，由于长期使用、外界环境因素和操作不当等原因，漏电保护器可能会出现故障。

在日常维护和检修过程中，及时发现和处理漏电保护器故障点非常重要。

以下是四种漏电保护器故障点的速查方法：1.漏电保护器无反应：当用户发现漏电保护器无法起到对漏电进行保护的作用时，首先应检查漏电保护器的电源是否正常，确认电源是否通电。

其次，检查漏电保护器的漏电动作功能是否正常，可以通过按下漏电测试按钮进行检测。

如果以上两种情况都正常，可能是漏电保护器内部元件出现故障，需要拆开检修或更换。

2.动作不灵敏或误动作：动作不灵敏或误动作是漏电保护器常见的故障，可能导致对正常电力设备的正常使用造成干扰。

首先，检查漏电保护器设置的额定电流是否与实际电路负载相匹配，调整漏电保护器的额定电流设置。

其次，排查漏电器的探测元件是否被漏电器外壳卡住或污染，如果是，清洁探测元件，确保其灵敏度正常。

最后，检查漏电保护器的线路是否存在故障，如导线松动、接线不良等，及时修复。

3.漏电保护器频繁跳闸：当漏电保护器频繁跳闸时，可能是电路中存在较大的漏电电流。

首先，检查电路中的电气设备是否存在漏电问题，可以通过分段检测法依次断开电器设备进行排查。

其次，检查电气设备接地是否正常，电器设备的接地电阻是否符合要求。

最后，检查漏电保护器的灵敏度设置是否过低，可以适当提高灵敏度。

4.漏电保护器无法启动或无法复位：当漏电保护器无法启动或无法复位时，首先检查供电电源是否正常，确认电源是否通电。

其次，检查保护装置的控制线路是否正常，避免由于线路断开或接触不良导致无法启动或复位。

最后，检查漏电保护器的内部开关是否正常，确保其动作可靠。

总之，通过以上四种速查方法，可以及时发现和解决漏电保护器的故障点。

同时，定期维护和检修工作也是确保漏电保护器正常运行的重要保证，应加强漏电保护器的日常维护和定期检修。

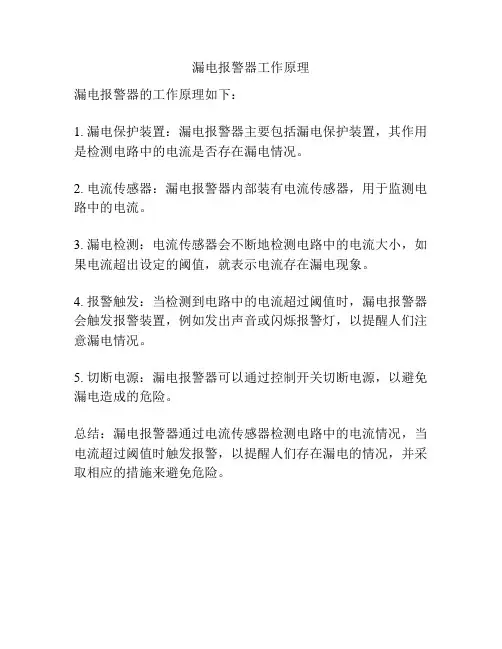

漏电报警器工作原理
漏电报警器的工作原理如下：
1. 漏电保护装置：漏电报警器主要包括漏电保护装置，其作用是检测电路中的电流是否存在漏电情况。

2. 电流传感器：漏电报警器内部装有电流传感器，用于监测电路中的电流。

3. 漏电检测：电流传感器会不断地检测电路中的电流大小，如果电流超出设定的阈值，就表示电流存在漏电现象。

4. 报警触发：当检测到电路中的电流超过阈值时，漏电报警器会触发报警装置，例如发出声音或闪烁报警灯，以提醒人们注意漏电情况。

5. 切断电源：漏电报警器可以通过控制开关切断电源，以避免漏电造成的危险。

总结：漏电报警器通过电流传感器检测电路中的电流情况，当电流超过阈值时触发报警，以提醒人们存在漏电的情况，并采取相应的措施来避免危险。

电气工程中的电气设备绝缘与漏电保护规范要求电气工程中的电气设备绝缘与漏电保护规范，是为了确保电气设备的安全运行，预防电气事故的发生而制定的一系列规定和要求。

本文将从绝缘和漏电保护两个方面进行介绍与论述。

一、电气设备绝缘规范要求绝缘是电气设备中非常重要的一项安全因素，它直接关系到人身安全以及设备的正常运行。

根据相关的规范要求，电气设备的绝缘应符合以下几个方面：1. 绝缘材料的选择与使用电气设备中常用的绝缘材料包括塑料、橡胶等，这些材料在使用过程中应具备一定的绝缘性能。

（1）绝缘材料应具有足够的绝缘电阻和绝缘强度，能够抵御设备内外部的各种电压和电流。

（2）绝缘材料应具有良好的耐热性能，能够在高温环境下保持稳定的绝缘性能。

（3）绝缘材料应具有一定的耐张力和阻燃性能，能够抵御外力和热源的影响，避免火灾和意外事故的发生。

2. 绝缘缺陷检测和维护要求为了及时发现和处理电气设备中的绝缘缺陷，保证设备的正常运行和人身安全，规范要求在以下几个方面予以注意：（1）定期进行绝缘电阻测试，检测设备绝缘的状态和性能。

一般情况下，绝缘电阻值应符合相关标准。

（2）定期检查绝缘材料是否老化、损坏或受潮。

如发现问题，应及时更换或修复绝缘材料，避免其对设备正常运行的影响。

（3）维护电气设备的清洁和干燥状态，避免污染和湿气对绝缘性能的影响。

二、电气设备漏电保护规范要求漏电保护是防止电气设备漏电引发触电事故的重要措施。

漏电保护装置在电气工程中扮演着非常关键的角色，其规范要求如下：1. 漏电保护装置的类型及使用要求漏电保护装置是一种可以实时监测电气设备中的漏电情况，并在发生漏电时迅速切断电源的装置。

根据不同的应用场合，可以选择不同类型的漏电保护装置，如过流式、电磁式、电子式等。

（1）漏电保护装置应符合国家标准，并具备相应的检测和切断能力。

（2）漏电保护装置应定期进行检测和校验，确保其工作状态正常可靠。

（3）必要时，应在电气设备的供电线路上设置分断器，以提高漏电保护的可靠性。

漏电保护器的应用漏电保护器,又叫漏电保护开关,是一种电气安全装置,安装在低压电路中,主要是用来在设备发生漏电故障和触电时,且达到保护器所限定的动作电流值时,就立即在限定的时间内动作自动断开电源进行保护.1、漏电保护器的工作原理：漏电保护器是由零序电流互感器、漏电脱扣器、脱扣机构、主开关、实验按钮等五部分组成.被保护设备的接地故障电流作用于漏电保护器的漏电脱扣器上,且电流超过预定值时,那么会立即出现开关跳闸,从而切断了故障电路,达到保护的作用.漏电保护器组成一般来说在正常情况下,各相电流的相量和等于零.由此,各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零.这时,由于零序电流互感器的二次侧绕组无信号输出,主开关仍处于闭合状态,电源继续向负载方向供电.当发生接地故障或设备绝缘损坏、漏电,或人触及带电体时,主回路中各相电流的相量和不再为零.那么会出现故障电流在零序电流互感器的环形铁芯中产生磁通,从而导致二次侧感应电压迫使脱扣线圈励磁,强令主开关跳闸,切断供电回路.2. 漏电保护器的分类：漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座种.2.1漏电保护继电器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的漏电保护装置.漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成.它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护.当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路.因此,辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路.辅助接点也可以接通声、光信号装,发出漏电报警信号,反映线路的绝缘状况.漏电保护开关是指不仅它与其它断路器样可将主电路接通或断开,而且具有对漏电流检和判断的功能,当主回路中发生漏电或绝缘破坏,漏电保护开关可根据判断结果将主电路接通或开的开关元件.它与熔断器、热继电器配合可构功能完善的低压开关元件.目前这种形式的漏电保护装置应用最为广泛,市上的漏电保护开关根据功能常用的有以下几种：①只具有漏电保护断电功能,使用时必须与熔器、热继电器、过流继电器等保护元件配合.②同时具有过载保护功能.③同时具有过载、短路保护功能.④同时具有短路保护功能.⑤同时具有短路、过负荷、漏电、过压、欠压能.漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座.其额定电流一般为以下,漏电动作电流6～30 mA,灵敏度较高,常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所.3.漏电保护器的安装：安装漏电保护器除应遵守常规的电气设备安装规程外,还应注意以下几点：3.1标有电源侧和负荷侧的漏电保护器不得接反.如果接反,会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电,因长时间通电而烧毁.漏电保护器的安装应符合生产厂家产品说明书的要求.3.2安装漏电保护器不得拆除或放弃原有的安全防护措施,漏电保护器只能作为电气安全防护系统中的附加保护措施.3.3安装漏电保护器时,必须严格区分中性线和保护线.使用三极四线式和四极四线式漏电保护器时,中性线应接入漏电保护器.经过漏电保护器的中性线不得作为保护线.3.4工作零线不得在漏电保护器负荷侧重复接地,否那么漏电保护器不能正常工作.3.5采用漏电保护器的支路,其工作零线只能作为本回路的零线,禁止与其他回路工作零线相连,其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线.被保护的用电设备与漏电保护器之间的各线互相不能碰接.如果出现线间相碰或零线间相交接,会立刻破坏了零序平衡电流值,而引起漏电保护器误动作；另外,被保护的用电设备只能并联安装在漏电保护器之后,接线保证正确,也不许将用电设备接在实验按钮的接线处.3.7漏电保护器的使用要求漏电保护器的保护X围应是独立回路,不能与其他线路有电气连接.4.漏电保护器的使用：漏电保护器的安全使用要靠一套行之有效的管理制度和措施来保证.在使用中要按照使用说明书的要求使用漏电保护器,做好定期的维护,并按规定每月检查一次,即操作漏电保护器的试验按钮,检查其是否能正常断开电源.在检查时应注意操作试验按钮的时间不能太长,一般以点动为宜,次数也不能太多,以免烧毁内部元件.漏电保护器在使用中发生跳闸,应先查清漏电保护器本身是否有故障,可将保护器负载侧断开,如果漏电保护器能合闸即为正常,如果再次跳闸,此时应采用逐步接入各路负荷的方法来判别故障的发生点,排除故障.允许试送电一次,不得连续强行送电.漏电保护器一旦损坏不能使用时,应由专业电工进行检查或更换.如果漏电保护器发生误动作和拒动作,其原因：一方面是由漏电保护器本身引起,另一方面是来自线路的缘由,应具体分析,不要私自拆卸和调整漏电保护器的内部器件.5.结束语：漏电保护器是用来直接或间接保护人体触电的安全设备,是安全用电的一项重要技术措施.在预防人体无意接触漏电电流而造成伤害和防止由于电弧性接地故障而引发电气火灾等方面具有显著的效果.目前漏电保护器在安全用电、防护电气事故领域得到了广泛的应用.。

漏电保护器漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。

它有单相的，也有三相的。

由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。

根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。

电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。

脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。

目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。

一、电流型漏电保护器的分类按动作结构分，可分为直接动作式和间接动作式。

直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。

间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。

一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。

在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。

只具备检测、判断功能，不具备开闭主电路功能。

图1为漏电缆电器的结构示意图。

它分组装式和分装两种。

图1电流型漏电继电器的结构示意图组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。

触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。

试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。

分装式是将漏电脱扣器分离出来，再由外部接线连接。

（2）漏电开关。

同时具备检测、判断、执行功能。

它是漏电继电器和开关的结合体。

（3）漏电保护插座。

将漏电开关和插座组合在一起，使插座具备触电保护功能。

适用于移动电器和家用电器。

二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。

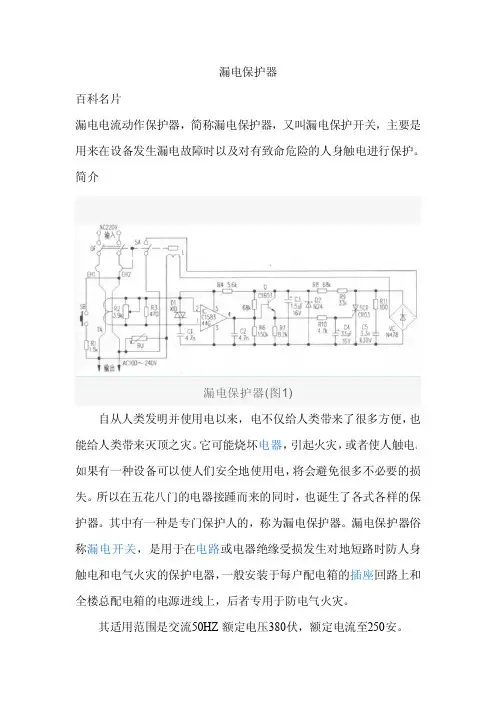

漏电保护器百科名片漏电电流动作保护器，简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

简介漏电保护器(图1)自从人类发明并使用电以来，电不仅给人类带来了很多方便，也能给人类带来灭顶之灾。

它可能烧坏电器，引起火灾，或者使人触电。

如果有一种设备可以使人们安全地使用电，将会避免很多不必要的损失。

所以在五花八门的电器接踵而来的同时，也诞生了各式各样的保护器。

其中有一种是专门保护人的，称为漏电保护器。

漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。

其适用范围是交流50HZ额定电压380伏，额定电流至250安。

低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。

但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施。

结构漏电保护器(图2)工作原理漏电保护装置图在了解触电保护器的主要原理前，有必要先了解一下什么是触电。

触电指的是电流通过人体而引起的伤害。

当人手触摸电线并形成一个电流回路的时候，人身上就有电流通过；当电流的大小足够大的时候，就能够被人感觉到以至于形成危害。

当触电已经发生的时候，就要求在最短的时间内切除电流，比如说，如果通过人的电流是50毫安的时候，就要求在1秒内切断电流，如果是500毫安的电流通过人体，那么时间限制是0.1秒。

如图是简单的漏电保护装置的原理图。

从图中可以看到漏电保护装置安装在电源线进户处，也就是电度表的附近，接在电度表的输出端即用户端侧。

图中把所有的家用电器用一个电阻RL替代，用RN替代接触者的人体电阻。

图中的CT表示“电流互感器”，它是利用互感原理测量交流电流用的，所以叫“互感器”，实际上是一个变压器。

漏电火灾报警系统1. 简介漏电火灾报警系统是一种用于及时检测和预警建筑物内漏电和火灾的安全设备。

它采用先进的传感器技术和报警装置，能够检测建筑物中的漏电情况，并在发生火灾或漏电时发出警报，保障了建筑物内人员和财产的安全。

2. 工作原理漏电火灾报警系统的工作原理主要包括漏电检测和火灾报警两个方面。

2.1 漏电检测漏电是指电器设备或线路发生绝缘故障、接地不良等情况导致电流泄漏到外部环境中。

漏电检测部分主要通过传感器感知建筑物内电流的变化情况，当检测到电流泄漏超过设定阈值时，系统会判断为漏电事件并触发报警装置。

2.2 火灾报警火灾报警部分主要通过烟雾、温度和火焰传感器等装置感知建筑物内的火灾情况。

一旦检测到烟雾、超温或火焰等异常情况，系统会立即发出警报信号，并根据设置的应急措施自动执行相应的操作，例如关闭电源、启动喷淋系统等。

3. 主要功能漏电火灾报警系统具有以下主要功能：•漏电检测：能够及时感知建筑物内的漏电情况，确保人员和设备的安全。

•火灾检测：能够准确感知火灾的发生，并及时报警，快速采取应急措施。

•自动启动喷淋系统：在火灾报警后，系统可以自动启动建筑物内的喷淋系统，迅速扑灭火势。

•远程监控：系统支持通过网络远程进行监控和管理，方便管理人员实时了解建筑物的安全状态。

•数据记录和分析：系统能够记录漏电和火灾事件的发生时间和位置等信息，并对数据进行分析，提供参考意见改善安全防护措施。

4. 应用场景漏电火灾报警系统广泛应用于各类建筑物和场所，包括但不限于：•住宅小区：保障居民的人身和财产安全。

•商业中心：防止因漏电和火灾导致的生命和财产损失。

•工厂和仓库：预防生产设备漏电引发火灾事故。

•学校和医院：保护师生和病患的安全。

•酒店和宾馆：提高客户对住宿环境的安全感。

5. 总结漏电火灾报警系统是一种高效可靠的安全设备，能够及时检测和报警建筑物内的漏电和火灾情况，保障人员和财产的安全。

随着技术的发展和应用的普及，漏电火灾报警系统在各个场景中的需求也越来越大。

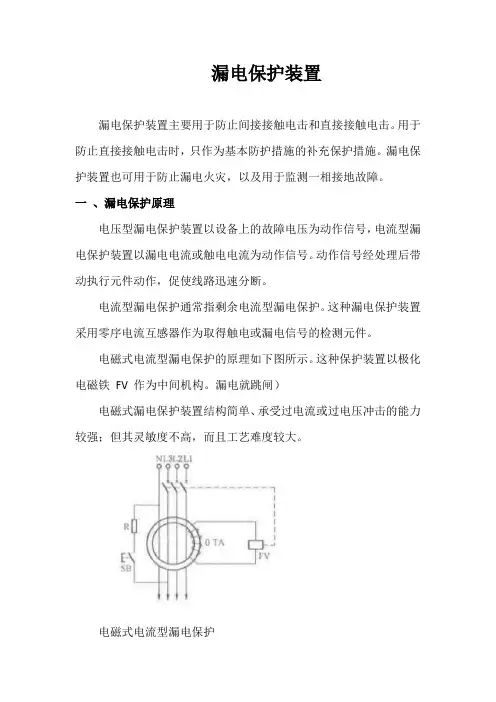

漏电保护装置漏电保护装置主要用于防止间接接触电击和直接接触电击。

用于防止直接接触电击时，只作为基本防护措施的补充保护措施。

漏电保护装置也可用于防止漏电火灾，以及用于监测一相接地故障。

一、漏电保护原理电压型漏电保护装置以设备上的故障电压为动作信号，电流型漏电保护装置以漏电电流或触电电流为动作信号。

动作信号经处理后带动执行元件动作，促使线路迅速分断。

电流型漏电保护通常指剩余电流型漏电保护。

这种漏电保护装置采用零序电流互感器作为取得触电或漏电信号的检测元件。

电磁式电流型漏电保护的原理如下图所示。

这种保护装置以极化电磁铁FV 作为中间机构。

漏电就跳闸）电磁式漏电保护装置结构简单、承受过电流或过电压冲击的能力较强；但其灵敏度不高，而且工艺难度较大。

电磁式电流型漏电保护二、漏电保护装置的动作参数电流型漏电保护装置的主要动作参数是动作电流和动作时间。

电流型漏电保护装置的动作电流可分为0.006A、0.01A、0.015A、0.03A、0.05A、0.075A、0.1A、0.2A、0.3A、0.5A、1A、3A、5A、10A、20A 等15 个等级。

30mA 及30mA 以下的属高灵敏度，主要用于防止触电事故；30mA 以上、1000mA 及1000mA 以下的属中灵敏度，用于防止触电事故和漏电火灾；1000mA 以上的属低灵敏度，用于防止漏电火灾和监视一相接地故障。

为了避免误动作，保护装置的额定不动作电流不得低于额定动作电流的1/2。

防止触电的漏电保护装置宜采用高灵敏度、快速型装置。

三、漏电保护装置的安装和运行1）安装a.属于I 类的移动式电气设备及手持式电动工具；b.生产用的电气设备；施工工地的电气机械设备；c.安装在户外的电气装置；临时用电的电气设备；d.机关、学校、宾馆、饭店、企事业单位和住宅等除壁挂式空调电源插座外的其他电源插座或插座回路；e.游泳池、喷水池、浴池的电气设备；f.安装在水中的供电线路和设备；g.医院中可能直接接触人体的电气医用设备等均必须安装漏电保护装置。

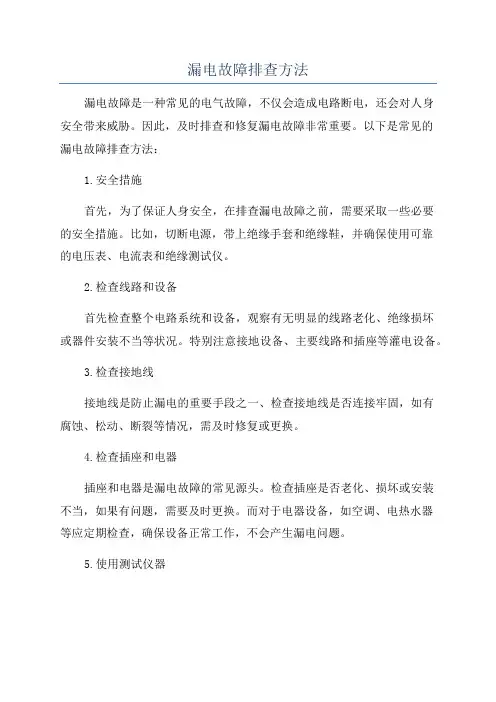

漏电故障排查方法漏电故障是一种常见的电气故障，不仅会造成电路断电，还会对人身安全带来威胁。

因此，及时排查和修复漏电故障非常重要。

以下是常见的漏电故障排查方法：1.安全措施首先，为了保证人身安全，在排查漏电故障之前，需要采取一些必要的安全措施。

比如，切断电源，带上绝缘手套和绝缘鞋，并确保使用可靠的电压表、电流表和绝缘测试仪。

2.检查线路和设备首先检查整个电路系统和设备，观察有无明显的线路老化、绝缘损坏或器件安装不当等状况。

特别注意接地设备、主要线路和插座等灌电设备。

3.检查接地线接地线是防止漏电的重要手段之一、检查接地线是否连接牢固，如有腐蚀、松动、断裂等情况，需及时修复或更换。

4.检查插座和电器插座和电器是漏电故障的常见源头。

检查插座是否老化、损坏或安装不当，如果有问题，需要及时更换。

而对于电器设备，如空调、电热水器等应定期检查，确保设备正常工作，不会产生漏电问题。

5.使用测试仪器使用电压表、电流表和绝缘测试仪等测试仪器，逐个检测电路和电器设备。

使用电压表和电流表测量电路的电压和电流，确保其在正常范围内。

而使用绝缘测试仪，可以测量绝缘电阻，判断电路绝缘是否良好。

6.分段法排查若无明显的故障点，可以采用分段法排查漏电故障。

将整个电路划分为几个段落，逐段进行测试，用测试仪器检测每段电路的电压和电流，找出有漏电的段落，最后再具体检查该段落的插座和电器设备。

7.检查保护装置漏电保护装置是预防漏电事故的重要设备。

检查漏电保护开关的工作情况，确保其正常启动和切断漏电。

如果发现保护装置失效，需要及时更换。

8.寻找通常非常无法寻找的故障点漏电故障有时隐藏在一些不易发现的位置，比如墙内线路、接头盒、箱式断路器等。

这就需要依靠经验或专业人员的帮助来寻找这些故障点。

在排查漏电故障时需要耐心和细心，遵循正确的操作流程和安全措施。

如果实施以上方法，还未排除漏电故障，建议寻找专业电工、维修人员进行更深入的故障排查和维修。

同时，定期对电路和设备进行检查和维护，预防漏电故障的发生。

漏电保护装置的使用摘要：漏电保护装置是用来防止人身触电和漏电引起事故的一种接地保护装置，当电路或用电设备漏电电流大于装置的整定值，或人、动物发生触电危险时，它能迅速动作，切断事故电源，避免事故的扩大，保障了人身、设备的安全漏电保护装置较常用的保护开关，是用来防止人身触电和漏电引起事故的一种接地保护装置。

本文介绍了漏电保护装置的原理构成，漏电保护器的正确选用及其正确接线方式，以及它因为各种原因所发生的拒动作和误动作，最后是它的维护。

因此正确使用漏电保护器至关重要，当电路或选用漏电保护装置应当考虑多方面的因素，正确选择漏电保护装置的漏电动作电流。

关键词：漏电保护装置，拒动作，误动作目录1绪论 (1)1.1国际背景 (1)1.2现状 (1)1.3文章结构安排 (2)2漏电保护器的构成和原理 (3)2.1漏电保护器的构成 (3)2.2漏电保护器的原理 (3)2.3小结 (4)3漏电保护器的选用及接线 (5)3.1漏电保护装置的正确选用 (5)3.2漏电保护装置的接线 (6)3.3小结 (7)4漏电保护器的错误动作及其维护 (9)4.1误动作 (9)4.2 拒动作 (10)4.3漏电保护器的维护 (10)4.4小结 (10)5 总结 (11)6 展望 (12)参考文献 (13)致谢 (14)1 绪论1.1国际背景漏电保护器是保障用电者人身安全行之有效的一项措施。

近几年来，许多地方都在推广使用漏电保护器。

1870年发明了旋转电机以后欧美一些国家开始以电作能源，也出现了触电致死记录。

1879年在法国里昂市发生了第一起触电事故，美国在1888年前的五年内，约有200人触电死亡，从此引起有关方面对触电事故保护的关注，并开始进行研究工作漏电保护器开发应用，始于以联邦德国为先导的欧洲。

1928年，西欧国家采用了电压动作型漏电保护器，作为防止电机绝缘损坏后发生触电危险的安全装置，本世纪50年代起，国外陆续出现了电流动作型漏电保护器，在产品性能与使用要求上不断改进。

高压低压配电柜的漏电保护装置与应用电力是现代工业和生活的重要基础，而配电柜作为电能的分配与控制中心，起到了至关重要的作用。

然而，由于电力设备的特殊性，电流泄漏和漏电事故时有发生。

为了确保电气安全，必须采取漏电保护措施。

本文将详细介绍高压低压配电柜的漏电保护装置与应用。

一、漏电保护装置的原理与分类1. 漏电保护装置的原理漏电保护装置主要是利用了电流保持器的原理，通过监测电路中的电流差异，当泄漏电流超过设定值时，即可自动切断电源，以避免漏电事故的发生。

漏电保护装置的核心部件是漏电断路器，其工作原理是通过单相变压器和电流相量差变压器，能够将泄漏电流变换为对应的电压信号，从而实现对电路的保护。

2. 漏电保护装置的分类根据保护的对象不同，漏电保护装置可以分为高压、低压和终端型漏电保护装置。

高压漏电保护装置用于高压配电系统，主要保护主变压器、配电变压器和柜子之间的电缆线路。

低压漏电保护装置用于低压配电系统，保护低压配电柜中的线路和负载设备。

终端型漏电保护装置则直接保护终端用电设备，如家庭中的插座和照明设备。

二、高压低压配电柜的漏电保护装置1. 高压配电柜的漏电保护装置高压配电柜是电力系统中的重要组成部分，它负责将电能从发电厂送往变压器，再由变压器分配给各个终端用户。

由于高压系统输送的电能较大，一旦发生漏电事故将会带来严重后果。

因此，在高压配电柜中设置漏电保护装置非常重要。

高压配电柜的漏电保护装置通常采用电压互感器和漏电保护器相结合的方式。

电压互感器能够将高压线路上的电流变换为低压信号，然后再由漏电保护器进行检测和保护。

当监测到高压线路中的泄漏电流超过设定值时，漏电保护器会及时切断电源，保护线路和设备的安全。

2. 低压配电柜的漏电保护装置低压配电柜是将电能从变压器送往终端用户的重要环节，其安全性也同样需要重视。

低压配电柜的漏电保护装置主要采用了漏电断路器。

漏电断路器通过检测电路中的泄漏电流，并及时切断电源，避免漏电事故的发生。

漏电开关损坏的常见原因漏电开关是一种用于保护人身安全和电气设备的重要装置，其主要功能是在电路发生漏电故障时迅速切断电源，避免人身触电和火灾事故的发生。

然而，漏电开关也是一种易损部件，常常出现各种故障。

以下是漏电开关损坏的常见原因：1. 漏电开关老化：漏电开关作为电路保护装置，经常处于通电状态。

长时间工作会导致内部电气元件和接触器的老化，降低其工作性能和稳定性。

2. 外部电路故障：当外部电路发生短路、过电流等故障时，漏电开关需要迅速切断电源。

过高的电流和电压可能导致漏电开关内部的电气元件烧坏、接触器熔断等，引起漏电开关损坏。

3. 潮湿环境影响：漏电开关通常安装在较为潮湿的环境中，如洗手间、地下室等。

长时间在潮湿环境中工作容易导致绝缘材料老化和电气元件腐蚀，增加漏电开关故障的概率。

4. 安装错误：漏电开关的正确安装对其长期稳定运行至关重要。

如果安装不当，如接线不牢固、安装位置错误等，都有可能导致漏电开关损坏。

5. 过载运行：漏电开关是一种额定电流的保护装置，其工作电流一般在20-63安培。

如果电路中的负载超过漏电开关的额定电流，就会引起漏电开关过载并损坏。

6. 电源突变：电网电压的突变、电源的不稳定等问题也可能导致漏电开关损坏。

突然的电压过高或过低会对漏电开关的内部电气元件产生较大的冲击，导致其损坏。

7. 不合格的漏电开关产品：市场上存在着一些质量不合格的漏电开关产品。

这些产品可能存在设计缺陷、制造过程中的失误等问题，容易导致产品在使用中出现故障。

8. 维护不及时：漏电开关需要定期检测、维护和清洁。

如果长时间不进行维护，灰尘、腐蚀物等会积聚在漏电开关上，影响其正常工作，增加故障的发生概率。

综上所述，漏电开关损坏的常见原因包括漏电开关老化、外部电路故障、潮湿环境影响、安装错误、过载运行、电源突变、不合格的产品以及维护不及时等。

为了保证漏电开关的正常运行和延长其使用寿命，用户应定期检测维护，选购合格的产品，并确保正确安装和使用。

漏电保护装置的分类漏电爱护装置的种类许多，可以根据不同的方式分类。

1.按漏电爱护装置中间环节的结构特点分类（1）电磁式漏电爱护装置其中间环节为电磁元件，有电磁脱扣器和灵敏继电器两种型式。

电磁式漏电爱护装置因全部采纳电磁元件，使得其耐过电流和过电压冲击的力量较强；由于没有电子放大环节而无需帮助电源，当主电路缺相时仍能起漏电爱护作用。

但其不足之处是灵敏度不高，额定漏电动作电流一般只能设计到40 ～50mA，且制造工艺简单，价格较高。

（2）电子式漏电爱护装置其中间环节使用了由电子元件构成的电子电路，有的是分立元件电路，也有的是集成电路。

中间环节的电子电路用来对漏电信号进行放大、处理和比较。

它的主要优点是灵敏度高，其额定漏电动作电流不难设计到6mA；动作电流整定误差小，动作精确；简单取得动作延时，动作电流和动作时间简单调整，便于实现分级爱护；利用电子器件的机动性，简单设计出多功能的爱护器；对各元件的要求不高，工艺制作比较简洁。

但其不足之处是应用元件较多，牢靠性较低；电子元件承受冲击力量较弱，抗过电流和过电压的力量较差；当主电路缺相时，电子式漏电爱护装置可能失去帮助电源而丢失爱护功能。

2.按结构特征分类（1）开关型漏电爱护装置它是一种将零序电流互感器、中间环节和主开关组合安装在同一机壳内的开关电器，通常称为漏电开关或漏电断路器。

其特点是：当检测到触电、漏电后，爱护器本身即可直接切断被爱护主电路的供电电源。

这种爱护器有的还兼有短路爱护及过载爱护功能。

（2）组合型漏电爱护装置它是一种由漏电继电器和主开关通过电气连接组合而成的漏电爱护装置。

当发生触电、漏电故障时，由漏电继电器进行信号检测、处理和比较，通过其脱扣器或继电器动作，发出报警信号；也可通过掌握触点去操作主开关切断供电电源。

漏电继电器本身不具备直接断开主电路的功能。

3.按安装方式分类（1）固定位置安装、固定接线方式的漏电爱护装置（略）。

（2）带有电缆的可移动使用的漏电爱护装置（略）。

施工现场临时用电漏电保护装置的安全要求1. 漏电保护装置的选择要符合国家标准和行业规范，确保其符合安全要求。

常见的漏电保护装置包括漏电保护开关和漏电保护器等。

2. 施工现场临时用电漏电保护装置应经过正规品牌的检验认证机构的测试，并获得相应的合格证书。

3. 漏电保护装置的额定电流和额定漏电动作时间应根据施工现场的实际情况和电气设备的负载进行合理选择。

通常，漏电保护装置的额定电流不应小于最大负荷电流值的80%。

4. 施工现场临时用电漏电保护装置应具备灵敏、可靠和快速动作的特点，以确保及时切断电源，避免漏电事故的发生。

漏电保护装置的动作时间通常应小于0.1秒。

5. 漏电保护装置应具备自动复位功能，当漏电故障排除后，能够自动恢复供电。

6. 施工现场临时用电漏电保护装置应具备可靠的绝缘性能，以防止绝缘击穿和漏电产生。

7. 漏电保护装置的安装应按照相关规范进行，且固定牢固，不得悬空和摆放在地面上，以免受到机械损伤或触电。

8. 施工现场临时用电漏电保护装置应定期检测和维护，确保其正常运行。

检测内容包括漏电保护装置的动作性能、电气连接和接地等。

9. 漏电保护装置应采用防护措施，避免其被恶意破坏或误操作。

10. 施工现场临时用电漏电保护装置的接地应符合国家标准和行业规范，确保接地电阻不大于4欧姆，以保证漏电时漏电电流能够及时通过接地线排除。

11. 施工现场临时用电漏电保护装置应与其他电气设备保持一定的距离，防止相互干扰和损坏。

12. 漏电保护装置应按照相关规范进行清洁和维护，保持其外观和内部元件的清洁，并防止积尘和湿气对其造成影响。

13. 施工现场临时用电漏电保护装置的操作和维护人员应经过专门培训，了解其工作原理和操作方法，能够正确使用和维护漏电保护装置。

14. 施工现场临时用电漏电保护装置的工作状态和故障情况应及时记录，并按照规定的要求进行处理和报告。

施工现场临时用电漏电保护装置的安全要求（二）【引言】施工现场临时用电漏电保护装置是保障施工现场用电安全的重要设备。
