24m跨门式刚架计算书

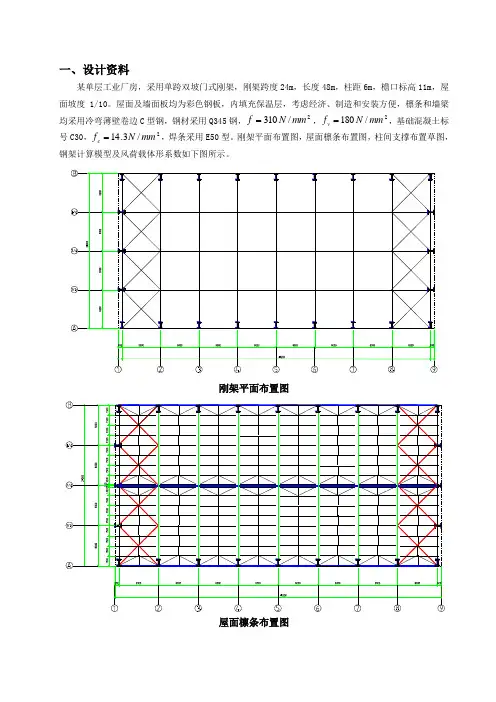

一、设计资料某单层工业厂房，采用单跨双坡门式刚架，刚架跨度24m ，长度48m ，柱距6m ，檐口标高11m ，屋面坡度1/10。

屋面及墙面板均为彩色钢板，内填充保温层，考虑经济、制造和安装方便，檩条和墙梁均采用冷弯薄壁卷边C 型钢，钢材采用Q345钢，2/310mm N f =，2/180mm N f v =，基础混凝土标号C30，2/3.14mm N f c =，焊条采用E50型。

刚架平面布置图，屋面檩条布置图，柱间支撑布置草图，钢架计算模型及风荷载体形系数如下图所示。

刚架平面布置图屋面檩条布置图柱间支撑布置草图计算模型及风荷载体形系数二、荷载计算2.1 计算模型的选取取一榀刚架进行分析，柱脚采用铰接，刚架梁和柱采用等截面设计。

2.2 荷载取值计算：（1） 屋盖永久荷载标准值彩色钢板 0.40 2kNm保温层 0.60 2kN m 檩条 0.08 2kN m 钢架梁自重 0.15 2kN m 合计 1.23 2kN m （2） 屋面活载和雪载 0.30 2/KN m 。

（3） 轻质墙面及柱自重标准值 0.50 2/KN m（4） 风荷载标准值基本风压：m kN /525.050.005.10=⨯=ω。

根据地面粗糙度类别为B 类，查得风荷载高度变化系数：当高度小于10m 时，按10m 高度处的数值采用，z μ=1.0。

风荷载体型系数s μ：迎风柱及屋面分别为＋0.25和－1.0，背风面柱及屋面分别为－0.55和－0.65。

2.3 各部分作用的荷载标准值计算（1） 屋面荷载：标 准 值： m kN /42.7cos 1623.1=⨯⨯θ柱身恒载： m kN /00.3650.0=⨯（2） 屋面活载屋面活载雪载m kN /81.1cos 1630.0=⨯⨯θ（3） 风荷载以左吹风为例计算，右吹风同理计算，根据公式0ωμμωs z k =计算，z μ查表m h 10≤，取1.0，s μ取值如图1.2所示。

钢结构课程设计目录一、设计资料 (2)二、屋架形式和几何尺寸 (3)三、支撑布置 (4)四、屋架节点荷载 (5)五、屋架杆件内力计算 (6)六、杆件截面选择 (8)七、节点设计 (15)一、设计资料题目：某厂房总长度60m ，屋架跨度21m ，纵向柱距6m 。

1.结构形式：钢筋混凝土柱，梯形钢屋架。

柱的混凝土强度等级为C30，屋面坡度i=1/10；L 为屋架跨度。

地区计算温度高于-200C ，无侵蚀性介质，地震设防烈度为7度（0.15g ），屋架下弦标高为18m 。

2. 屋架形式及荷载：屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。

3.屋盖结构及荷载:采用1.5×6.0m 预应力混凝土屋面板（考虑屋面板起系杆作用）。

荷载：① 屋架及支撑自重：按经验公式q=0.12+0.011L 计算，L 为屋架跨度，以m 为单位，q 为屋架及支撑自重，以KN/m 2为单位；② 屋面活荷载：施工活荷载标准值为0.7KN/m 2，雪荷载的基本雪压标准值为S 0=0.35KN/m 2，施工活荷载与雪荷载不同时考虑，而是取两者的较大值； ③ 积灰荷载：0.9 KN/m 2④ 屋面各构造层的荷载标准值：三毡四油（上铺绿豆砂）防水层 0.4KN/m 2水泥砂浆找平层 0.4KN/m 2 保温层 0.7KN/m 2 一毡二油隔气层 0.05KN/m 2 预应力混凝土屋面板 1.4KN/m 2二、屋架形式和几何尺寸屋面材料为大型屋面板，故采用无檩体系平破梯形屋架。

屋面坡度i=1/10；屋架计算跨度0l ＝21000－300＝20700mm ；端部高度取0H 1990mm ，跨中高度H=3040mm ，屋架几何尺寸如图1所示、屋架全跨单位荷载作用下各杆件的内力值如图2所示、屋架半跨单位荷载作用下各杆件的内力值如图3所示图1 21米跨屋架几何尺寸117图2 21米跨屋架全跨单位荷载作用下各杆件的内力值Aacegg'e'c'a'+3.0100.000-5.310-7.339-6.861-5.319-3.923-2.1620.00-5.641-2.633-0.047+1.913+1.367+1.57+1.848+3.960+1.222-1.039-1.200-1.525-1.776-2.043-1.0-1.0-1.00.000.000.00-0.5+6.663+7.326+5.884+4.636+3.081+1.090BCDEFGHG 'F 'E 'D 'C 'B 'A '0.5 1.01.0 1.0 1.0 1.0 1.0 1.0图3 21米跨屋架半跨单位荷载作用下各杆件的内力值三、支撑布置由于房屋长度只有60m ，故在房屋两端部开间设置上、下横向水平支撑和屋架两端及跨中三处设置垂直支撑。

目录一、设计资料 (3)二、荷载与内力计算 (3)1、荷载组合 (3)2、内力计算 (3)三、杆件截面设计 (5)1．上弦杆 (5)2．下弦杆 (6)3．竖杆 (6)4．斜腹杆 (8)屋架杆件截面选用表 (9)四．节点设计 (10)1.“下弦节点b” (10)2.“上弦节点B” (12)3.屋脊节点“E” (13)4．支座节点“a” (15)一、设计资料柱距6m ，跨度L=24m ；荷载标准值：活荷载=0.6KN m ⁄2，恒荷载=1.0KN m ⁄2，，屋架布置如下图所示。

二、荷载与内力计算1、荷载组合F d =(1.3×1.0+1.5×0.6)×3×6=42.3KN故节点荷载取为42.3KN ，支座反力为R d =4F d =169.2KN2、内力计算本设计采用数解法计算出全跨荷载作用下屋架杆件的内力。

其内力设计值见图，内力计算结果如表所示。

三、杆件截面设计腹杆最大内力N =-209.39kN ，查表，中间节点板厚度选用t=8mm，支座节点板厚度选用10mm。

1．上弦杆整个上弦不改变截面，按最大内力计算：N max=215.73KN在屋架平面内，计算长度系数为1.0，计算长度：l ox=l=305.8cm在屋架平面外，计算长度系数偏安全地取为2.0，计算长度：l oy=2l=2×305.8=611.6cm假定λx=λx=80,A=Nϕf =215.73×1030.687×215=14.6m2i x=l ox=305.8=3.82cm i y=l oyλy=611.680=7.65cm根据平面内外的计算长度，上弦截面选用2L160×16。

肢背间距a=8mm，所提供的A=98.14cm2,i x=4.89cm,i y=6.89cmλx=l oxx=305.8=62.54<[λ]=150λy=l oyi y =611.66.89=88.81<[λ]=150，满足()0.736byϕ=类双角钢T型截面绕对称轴（y）轴应按弯扭屈曲计算长细比λyzb t =160.8=20<0.58×l oyb1=0.58×611.616=38.24λyz=λy(1+0.475b4l oy2t2)=88.81×(1+0.475×164611.62×0.82)=100.36>λy故由λmax=λyz=100，按b类查附表4.2得：φ=0.555σ=NϕA=215.73×1030.555×98.14×102=39.61N/mm2<f=215N/mm22．下弦杆下弦也不改变截面，按最大内力计算：N max=226.73 kN下弦杆为受拉构件，可只需计算面内的长细比，计算长度系数为1.0，计算长度：l ox=l=300.0cm选用2L160×10，提供：A=63.00cm2,i x=4.97cm(1).刚度验算λx=l oxi x =3004.97=60.36<[λ]=350，满足(2).强度验算N A =226.73×10363×102=35.99N/mm2<f=215N/mm2，满足3．竖杆面内和面外的计算长度系数分别为0.8和1.0，计算长度(1).A-a杆：N=−21.15kN,l ox=0.8l=192cm,l oy=l=240cm 取2L63*6, A=11.44cm2,i x=2.43cm，i y=3.06cmλx=l oxi x=1922.43=79.01<[λ]=150λy=l oyi y =2403.06=78.43<[λ]=150，满足。

钢结构课程设计——24m跨钢屋架设计计算书目录设计资料 (2)结构形式与布置 (3)荷载计算 (5)内力计算 (6)杆件设计 (8)节点设计 (12)附件pf程序数据 (18)钢结构课程设计——24m跨钢屋架设计计算书一、设计资料：1.某单层单跨工业厂房，跨度24m，长度102m。

2.厂房柱距6m，钢筋混凝土柱，混凝土强度C20，上柱截面尺寸400x400mm，钢屋架支承在柱顶。

3.吊车一台50T，一台20T，中级工作制桥式吊车（软钩），吊车平台标高12.000m。

4.荷载标准值（1）永久荷载三毡四油（上铺绿豆沙）防水层 0.4KN/m2水泥砂浆找平层 0.3 KN/m2保温层 0.6 KN/m2一毡二油隔气层 0.05 KN/m2预应力混凝土大型屋面板 1.4 KN/m2屋架（包括支撑）自重 0.12+0.011L=0.384 KN/m2（2）可变荷载屋面活载标准值 0.7 KN/m2雪荷载标准值 0.35 KN/m2积灰荷载标准值 0.3 KN/m25.屋架结构形式、计算跨度及几何尺寸见图1(屋面坡度为1:10)。

图1 梯形屋架示意图（单位: mm）6.钢材选用Q235钢，角钢，钢板各种规格齐全，有各种类型的焊条和C级螺栓可供选用。

7.钢屋架的制造、运输和安装条件：在金属结构厂制造，运往工地安装，最大运输长度16m，运输高度3.85m，工地有足够的起重安装设备。

二、结构形式与布置（1）屋架形式及几何尺寸如图2所示。

图2 屋架形式及几何尺寸（单位mm）（2）屋架支撑的种类有横向支撑、纵向支撑、垂直支撑和系杆。

横向支撑：根据其位于屋架上弦平面或者下弦平面，又可分为上弦横向支撑和下弦横向支撑，上弦平面横向支撑对保证上弦杆的侧向稳定性有着重要作用。

设计人无数种屋架跨度为24m，室内有悬挂吊车，因此上弦与下弦都需在第一个柱间设置横向支撑，又因为长度为102m，所以应该在跨中增设一道横向支撑，保证横向支撑之间小于60m。

钢结构课程设计计算书跨度24米以下是一个可能的钢结构课程设计计算书跨度 24 米的参考指南，具体内容需要根据具体工程情况进行具体分析和计算。

1. 概述本设计旨在建造一个跨度为 24 米的钢结构屋架，坡度为 1:16。

该屋架将用于容纳教学设施和学生生活设施。

设计要求包括保证屋架在承受正常荷载和风暴荷载时的安全可靠性，同时具有足够的美观性和实用性。

2. 材料屋架主要由热轧型钢制成，包括主桁架、次桁架和檩条等。

钢材选用 Q345B 钢材，其机械性能符合 GB/T1591-2008 标准的要求。

3. 设计计算屋架的设计计算主要包括主桁架和次桁架的计算、檩条的计算以及屋盖系统的设计。

(1) 主桁架和次桁架的计算根据屋架的几何形状和荷载情况，采用有限元分析 (FEA) 软件进行计算。

在计算中，考虑到屋架的坡度和钢材的非线性特性，采用了非线性有限元分析法 (NLFEA) 进行计算。

(2) 檩条的计算檩条的计算主要是根据檩条的几何形状和荷载情况，采用有限元分析 (FEA) 软件进行计算。

在计算中，考虑到檩条的弯曲和扭曲特性，采用了非线性有限元分析法 (NLFEA) 进行计算。

(3) 屋盖系统的设计屋盖系统的设计主要包括屋盖系统的刚度和稳定性计算、屋盖系统的排水设计等。

在计算中，考虑到屋盖系统的几何形状和荷载情况，采用了非线性有限元分析法 (NLFEA) 进行计算。

4. 构造设计屋架的构造设计主要包括主桁架、次桁架、檩条等构件的设计和连接设计。

在构造设计中，需要考虑到钢材的加工和安装以及屋架的整体造型等因素。

5. 施工设计屋架的施工设计主要包括屋架的组装和安装、屋架的防腐和防火等设计。

在施工设计中，需要考虑到钢材的加工和安装以及屋架的整体造型等因素。

以上是一个可能的钢结构课程设计计算书跨度 24 米的参考指南，具体内容需要根据具体工程情况进行具体分析和计算。

土木工程24米跨度钢结构课程设计计算书（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）井冈山大学工学院建筑系钢结构课程设计姓名：李文中班级：07级土木工程本（1）班学号：70615002指导老师：王玉娥一、设计资料1.屋架铰支于钢筋混凝土柱顶，柱的混凝土强度等级为C25，柱顶截面尺寸为400mm×400mm。

2.厂房总长度120m，柱距和屋架跨度见任务分组表。

3.屋面采用预应力钢筋混凝土大型屋面板或压型钢板，屋面板不考虑作为侧向支撑。

4.上弦平面侧向支撑间距为两倍节间长度，下弦平面在柱顶和跨中各设一道纵向系杆。

5.屋面坡度见任务分组表。

6.荷载永久荷载：可变荷载：屋面活荷载（d）0.70kN/m27.梯形钢屋架的形式、尺寸及内力系数见图1所示。

8.钢材采用Q235B 钢，焊条为E43XX 系列，手工焊。

图1 钢屋架形式2.荷载组合设计屋架时，应考虑以下三种荷载组合：(1)组合一：久荷载+全跨可变荷载1.2D+1.4L=4.62 KN/m21.2D+1.4×0.7L=4.78/m2所以上弦节点荷载为P=q×1.5×6=43.02 KN(2)组合二：全跨永久荷载+半跨可变荷载全跨永久荷载：q=1.35D=1.35×3.03=4.0905 KN/m2P1=q1×A=4.091×1.5×6=36.81 KN/m2半跨可变荷载q2=1.4×0.7L=0.686KN/m2P2=q2 ×A=0.686×1.5×6=6.17 KN(3)组合三：全跨屋架及支撑自重+半跨屋面板重+半跨屋面活荷载全跨屋架及支撑自重：q3=1.0×0.384 KN/m2=0.384 KN/m2P3=q3×A=0.384×1.5×6=3.46 KN/m2半跨屋面板重+半跨屋面活荷载：q4=1.2×1.4+1.4×0.7=2.66KN/m2P4=q4×A=2.52×1.5×6=23.94KN3.内力计算本设计采用数值法计算杆件在单位节点力作用下各杆的内力系数（单位节点力分别作用于全跨、左半跨和右半跨），内力计算见表1所示。

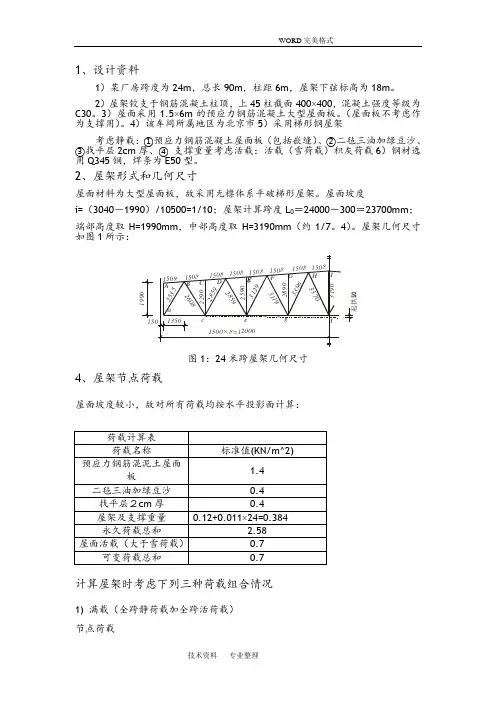

1、设计资料1）某厂房跨度为24m ，总长90m ，柱距6m ，屋架下弦标高为18m 。

2）屋架铰支于钢筋混凝土柱顶，上45柱截面400×400，混凝土强度等级为C30。

3）屋面采用1.5×6m 的预应力钢筋混凝土大型屋面板。

（屋面板不考虑作为支撑用）。

4）该车间所属地区为北京市5）采用梯形钢屋架 考虑静载：①预应力钢筋混凝土屋面板（包括嵌缝）、②二毡三油加绿豆沙、③找平层2cm 厚、④ 支撑重量考虑活载：活载（雪荷载）积灰荷载6）钢材选用Q345钢，焊条为E50型。

2、屋架形式和几何尺寸屋面材料为大型屋面板，故采用无檩体系平破梯形屋架。

屋面坡度i=（3040－1990）/10500=1/10；屋架计算跨度L 0＝24000－300＝23700mm ； 端部高度取H=1990mm ，中部高度取H=3190mm （约1/7。

4）。

屋架几何尺寸如图1所示：拱50图1：24米跨屋架几何尺寸4、屋架节点荷载屋面坡度较小，故对所有荷载均按水平投影面计算：计算屋架时考虑下列三种荷载组合情况1) 满载（全跨静荷载加全跨活荷载） 节点荷载①由可变荷载效应控制的组合计算：取永久荷载γG＝1.2，屋面活荷载γQ1＝1.4，屋面集灰荷载γQ2＝1.4，ψ2＝0.9，则节点荷载设计值为F＝（1.2×2.584+1.4×0.70+1.4×0.9×0.80）×1.5×6＝45.7992kN②由永久荷载效应控制的组合计算：取永久荷载γG＝1.35，屋面活荷载γQ1＝1.4、ψ1＝0.7，屋面集灰荷载γQ2＝1.4，ψ2＝0.9，则节点荷载设计值为F＝（1.35×2.584+1.4×0.7×0.70+1.4×0.9×0.80）×1.5×60＝46.593 kN2) 全跨静荷载和（左）半跨活荷①由可变荷载效应控制的组合计算：取永久荷载γG＝1.2，屋面活荷载γQ1＝1.4，屋面集灰荷载γQ2＝1.4，ψ2＝0.9全垮节点永久荷载F1=（1.2×2.584）×1.5×6＝27.9072kN半垮节点可变荷载F2＝（1.4×0.70+1.4×0.9×0.80）×1.5×6＝17.892kN②由永久荷载效应控制的组合计算：取永久荷载γG＝1.35，屋面活荷载γQ1＝1.4、ψ1＝0.7，屋面集灰荷载γQ2＝1.4，ψ2＝0.9全垮节点永久荷载F1=（1.35×2.55）×1.5×6＝31.347 kN半垮节点可变荷载F2＝（1.4×0.7×0.70+1.4×0.9×0.80）×1.5×6＝31.347kN故应取P＝46.23kN3) 全跨屋架和支撑自重、（左）半跨屋面板荷载、（左）半跨活荷载+集灰荷载①由可变荷载效应控制的组合计算：取永久荷载γG＝1.2，屋面活荷载γQ1＝1.4，屋面集灰荷载γQ2＝1.4，ψ2＝0.9全跨屋架和支撑自重F3=1.2×0.384×1.5×6＝4.4172Kn半跨屋面板自重及半跨活荷载F4＝（1.2×1.4+0.7×1.4）×1.5×6＝23.94kN②由永久荷载效应控制的组合计算：取永久荷载γG＝1.35，屋面活荷载γQ1＝1.4、ψ1＝0.7，屋面集灰荷载γQ2＝1.4，ψ2＝0.9全跨屋架和支撑自重F3＝1.35×0.384×1.5×6＝4.617kN半跨屋面板自重及半跨活荷载F4＝（1.35×1.4+1.4×0.7×0.7）×1.5×6＝23.184kN5﹑屋架杆件内力计算见附表16﹑选择杆件截面按腹杆最大内力N ab =-413.28KN,查表7.6，选中间节点板厚度为8mm ，支座节点板厚度10mm 。

设计某厂房钢屋架一、设计资料梯形屋架跨度24m，物价间距6m，厂房长度120m。

屋架支撑于钢筋混凝土柱子上，节点采用焊接方式连接，，其混凝土强度C25，柱顶截面尺寸400mm×400mm。

屋面用预应力钢筋混凝土大型屋面板。

上弦平面侧向支撑间距为两倍节间长度，下弦平面在柱顶和跨中各设一道纵向系杆。

屋面坡度i=1/10。

刚材采用Q235B钢，焊条E43××系列，手工焊。

二、屋架形式和几何尺寸=L-300=24000-300=21000mm，端部高度取屋架的计算跨度l=2000mm，跨中高度H=3200mmH三、屋盖支撑布置（见图1）四、荷载计算⒈永久荷载：预应力钢筋混凝土屋面板（包括嵌缝）1.40KN／m2防水层（三毡四油上铺小石子） 0.35 KN／m2找平层（20mm厚水泥砂浆） 0.02×20=0.40 KN／m2保温层（泡沫混凝土）厚40mm 0.25KN／m2钢屋架及支撑重 0.12+0.011×24=0.384KN／m2合计 2.784KN／m2⒉可变荷载：屋面荷载 0.5KN／m2雪荷载 0.6KN／m2由于可变荷载和雪荷载不能同时达到最大，因此去他们中的较大值。

取0.6 KN／m2五、屋架杆件内力计算与组合永久荷载分项系数1.2，可变荷载分项系数1.4.⒈荷载组合：⑴全跨恒载＋全跨活载⑵全跨恒载＋半跨活载⑶全跨屋架，支撑自重＋半跨屋面板重＋半跨活载⒉节点荷载：=1.2×2.784×1.5×6=30.07KN永久荷载 F1可变荷载 F2=1.4×0.6×1.5×6=7.56KN⒊屋架杆件内力计算表一屋架构件内力组合表（单位：KN）见表1六、屋架杆件设计支座斜杆的最大内力设计值为-333.40 KN，查表9.1，中间节点板厚度选用10mm，支座节点板厚度选用12mm。

⒈上弦杆上弦采用等截面，按N=-572.28KN， FG杆件的最大设计内力设计。

目录1 设计资料 (1)2 屋架形式与结构布置 (2)2.1 屋架形式 (2)2.2 结构布置 (3)3 荷载计算 (4)3.1 恒活荷载计算 (4)3.2 荷载组合 (5)4 内力计算 (6)5 杆件截面设计 (9)5.1 上弦杆截面计算 (9)5.2 下弦杆截面计算 (10)5.3 腹杆截面计算 (10)5.4 其他腹杆及填板设置 (12)6 节点设计 (15)6.1 腹杆与节点板连接焊缝计算 (15)6.2 上弦“B”节点 (16)6.3 下弦“c”节点 (18)6.4 屋脊“I”节点 (19)6.5 下弦拼接节点“i” (20)6.6 支座节点“a” (22)1 设计资料题目为：某车间钢屋架（无吊车，无天窗，无振动）。

1、车间柱网布置图如下图。

2、屋架支承（铰支）于钢筋混凝土柱顶,砼强度等级C25。

3、屋面采用1.5×6m的预应力钢筋大型混凝土屋面板。

（屋面板不作支撑用）4、不考虑地震设防。

5、可供应的钢材为普通碳素结构钢,型钢的最大长度为15m,各种规格齐全,可选用各种类型的焊条及螺栓。

6、钢屋架采用工厂制作,运往工地安装,最大运输长度为16m,运输高度为3.65m,工地具有足够的起重和安装条件。

7、屋面做法及荷载自重屋架自重=（0.12+0.011L） KN/㎡ L—屋架跨度。

屋面做法永久荷载：SBS 改性沥青防水卷材4mm 厚找平层1:3 水泥砂浆20 厚保温层65 厚（聚苯乙烯泡沫塑料板20kg / m3 ）找平层 1:3 水泥砂浆（掺聚丙烯） 20 厚0.94 KN/m²预应力大型屋面板及灌缝可变荷载：屋面活荷载雪载屋面积灰荷载1．4 KN/m²0.8 KN/m²0.6 KN/m²0.75 KN/m²2 屋架形式与结构布置2. 1 屋架形式屋架采用梯形钢屋架 ，无檩体系 ，屋面坡度为 i=1/10 ，屋架计算跨度 l 0 l 300 24000 300 23700mm 。
