沥青混合料马歇尔计算

沥青混合料动稳定度的计算方法(二)沥青混合料动稳定度的计算方法1. 简介本文将详细介绍沥青混合料动稳定度的计算方法，包括以下几种常用的方法：•马歇尔方法•超声波法•动态剪切流变法•动态稳定度计2. 马歇尔方法马歇尔方法是一种常用于沥青混合料动稳定度测试的标准方法。

其基本步骤如下：1.准备试样：将沥青混合料样品取自工地或实验室制备，按照一定比例进行配料和加热混合，制备成试样。

2.压实试样：将试样放入马歇尔压实机中，按照一定的压实程序进行压实，使试样达到一定的密实度。

3.测试稳定度：将压实后的试样放入马歇尔试验机中，施加一定的力，测量试样的稳定度，并记录结果。

3. 超声波法超声波法是一种基于超声波传播速度测量沥青混合料动稳定度的方法。

其基本步骤如下：1.准备试样：将沥青混合料样品取自工地或实验室制备，按照一定比例进行配料和加热混合，制备成试样。

2.超声波传播速度测量：使用超声波传感器对试样中的超声波传播速度进行测量，根据超声波的传播速度可以计算出试样的动稳定度。

4. 动态剪切流变法动态剪切流变法是一种通过对沥青混合料施加剪切力，测量其变形特性来计算动稳定度的方法。

其基本步骤如下：1.准备试样：将沥青混合料样品取自工地或实验室制备，按照一定比例进行配料和加热混合，制备成试样。

2.剪切流变试验：将试样放入剪切流变仪中，施加一定的剪切力，测量试样的应变和剪切应力，并记录结果。

3.计算动稳定度：根据测得的应变和剪切应力数据，使用相应的计算方法来计算试样的动稳定度。

5. 动态稳定度计动态稳定度计是一种专门用于测量沥青混合料动稳定度的设备。

其基本原理是通过施加旋转力和振动力，测量试样的阻力和振动响应，进而计算动稳定度。

动态稳定度计的使用方法可以根据设备的说明书进行操作。

结论通过马歇尔方法、超声波法、动态剪切流变法和动态稳定度计，可以对沥青混合料的动稳定度进行测量和计算。

不同的方法有各自的优缺点，可根据实际需求选择合适的方法。

水中重法一、目的与适用范围本方法适用于进行沥青马歇尔试验和浸水马歇尔试验，通过两个试验的比较，以确定沥青混合料的最佳沥青用量。

浸水马歇尔试验与标准马歇尔试验不同之处在于，试件在已达规定温度恒温水槽中的保温时间为48h，其余均相同。

二、主要试验步骤1、用水中重法测出沥青混合料的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。

（1）、方法：称取干燥试件的空中质量（m a），置于网篮称取试件的水中质量（m w），取出试件擦去表面水称取试件的表干质量（m f）。

（2）、计算公式：表观相对密度γf=m a/(m a-m w)表观密度ρf=γf×ρwρw棗常温水的密度，g/cm3理论最大相对密度γt=100/(P'1/γ1+P'2/γ2+……+P'n/γn++Pb/γa)P'1……P'n棗各种矿料占沥青混合料总质量的百分率，％γ1……γn棗各种矿料对水的相对密度。

Pb棗沥青含量，％空隙率VV=(1-γf/γt)*100理论最大密度ρt=γt×ρw体积百分率VA＝Pb×γf/γ a矿料间隙率VMA＝VA+VV沥青饱和度VFA＝VA×100/(VA+VV)2、把恒温后的试件放在加载设备上。

3、当采用自动马歇尔试验仪时，把仪器的压力传感器、位移传感器与计算机正确连接，调整好程序；当采用压力环和流值计时，将流值计安装好，调整压力环。

4、启动加载设备。

当试验荷载达到最大值时，取下流值计，读取相应数据。

5、从恒温槽中取出试件至测出最大荷载值的时间，不得超过30s。

三、计算1、当采用自动马歇尔试验仪时，画出荷载变形曲线，最大荷载即为稳定度MS（kN）,荷载最大值至修正原点的变形作为流值FL（mm）。

2、当采用压力环和流值计时，根据压力环标定曲线，将压力环百分表的度数换算成荷载值，即为试样稳定度MS（kN），由流值计及位移传感器测定装置读取的试件垂直变形即为流值FL（mm）。

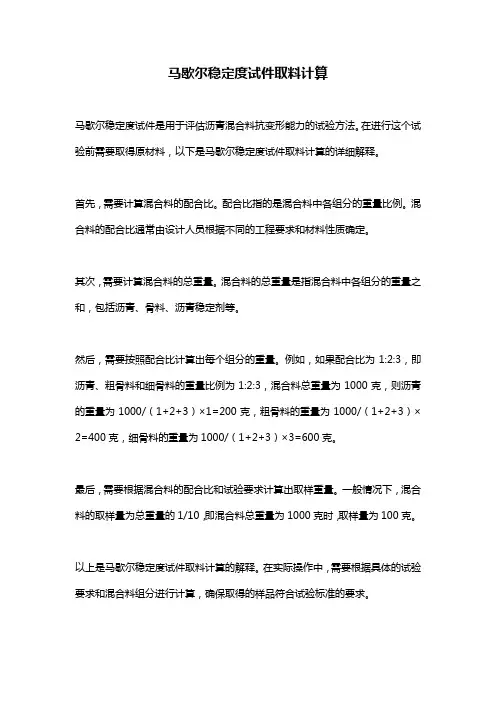

马歇尔稳定度试件取料计算
马歇尔稳定度试件是用于评估沥青混合料抗变形能力的试验方法。

在进行这个试验前需要取得原材料，以下是马歇尔稳定度试件取料计算的详细解释。

首先，需要计算混合料的配合比。

配合比指的是混合料中各组分的重量比例。

混合料的配合比通常由设计人员根据不同的工程要求和材料性质确定。

其次，需要计算混合料的总重量。

混合料的总重量是指混合料中各组分的重量之和，包括沥青、骨料、沥青稳定剂等。

然后，需要按照配合比计算出每个组分的重量。

例如，如果配合比为1:2:3，即沥青、粗骨料和细骨料的重量比例为1:2:3，混合料总重量为1000克，则沥青的重量为1000/（1+2+3）×1=200克，粗骨料的重量为1000/（1+2+3）×2=400克，细骨料的重量为1000/（1+2+3）×3=600克。

最后，需要根据混合料的配合比和试验要求计算出取样重量。

一般情况下，混合料的取样量为总重量的1/10，即混合料总重量为1000克时，取样量为100克。

以上是马歇尔稳定度试件取料计算的解释。

在实际操作中，需要根据具体的试验要求和混合料组分进行计算，确保取得的样品符合试验标准的要求。

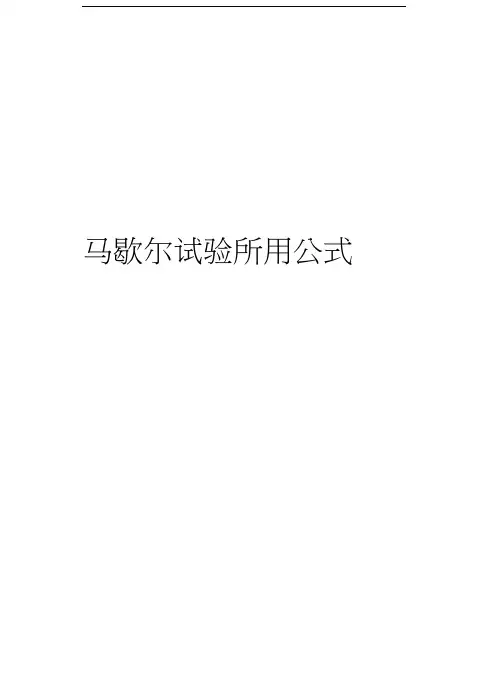

马歇尔试验所用公式公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-1、试件毛体积密度，取3位小数毛体积相对密度=干燥试样的质量/（试样的表干质量-试样的水中质量）毛体积密度=毛体积相对密度*水的密度2、试件的空隙率，取1位小数试件空隙率=（1-试件毛体积相对密度/沥青混合料理论最大密度）*1003、试件吸水率，取1位小数试件的吸水率=（试件表干质量-干燥试件质量）/（试件表干质量-试件水中质量）*1004、矿料的合成毛体积相对密度，取3位小数矿料的合成毛体积相对密度=100/（各种矿料占总质量的百分比除以与之相对应的矿料相对密度的和）5、对于非改性沥青，采用真空法实测理论最大相对密度，取平均值。

计算合成矿料的有效相对密度合成矿料的有效相对密度=100-沥青用量（即沥青质量占沥青混合料的总质量的百分比）/（（100/实测的沥青混合料理论最大相对密度）-（沥青用量/25度时沥青的相对密度）6、对于改性沥青或SMA混合料计算沥青混合料对应油石比的理论最大相对密度①计算沥青混合料对应油石比的理论最大相对密度=（100+油石比）/（（100/合成矿料的有效相对密度）+（油石比/25度时沥青的相对密度））②计算沥青混合料对应油石比的理论最大相对密度=（100+油石比+纤维用量，即纤维质量占矿料总质量的百分比）/（（100/合成矿料的有效相对密度）+（油石比/25度时沥青的相对密度）+（纤维用量/25度时纤维的相对密度）7、试件的空隙率、矿料间隙率VMA和有效沥青的饱和度VFA,取1位小数①沥青混合料试件的空隙率=（1-试件毛体积相对密度/沥青混合料理论最大密度）*100②矿料间隙率=（1-试件毛体积相对密度/矿料的合成毛体积相对密度*（各种矿料占沥青混合料总质量的百分比之和/100））*100备注：各种矿料占沥青混合料总质量的百分比之和=100-沥青用量③沥青混合料试件的有效沥青饱和度=（沥青混合料试件的矿料间隙率-沥青混合料试件的空隙率）*100/沥青混合料试件的矿料间隙率8、计算沥青结合料被矿料吸收的比例及有效沥青含量、有效沥青体积百分率，取1位小数①沥青混合料中被矿料吸收的沥青质量占矿料总质量的百分率=（（合成矿料的有效相对密度-矿料的合成毛体积相对密度）/（合成矿料的有效相对密度*矿料的合成毛体积相对密度）*25度时沥青的相对密度*100②沥青混合料中的有效沥青含量=沥青用量—沥青混合料中被矿料吸收的沥青质量占矿料总质量的百分率/100*各种矿料占沥青混合料总质量的百分比之和）备注：各种矿料占沥青混合料总质量的百分比之和=100-沥青用量③沥青混合料试件的有效沥青体积百分率=试件毛体积相对密度*沥青混合料中的有效沥青含量/25度时沥青的相对密度沥青混合料试件的矿料间隙率压实沥青混合料试件中矿料部分以外的体积占混合料总体积的百分率，简称VMA,以百分率表示。

马歇尔试验所用公式1、试件毛体积密度，取3位小数毛体积相对密度=干燥试样的质量/ （试样的表干质量-试样的水中质量）毛体积密度=毛体积相对密度*水的密度2、试件的空隙率，取1位小数试件空隙率=（1-试件毛体积相对密度/沥青混合料理论最大密度）*1003、试件吸水率，取1位小数试件的吸水率=（试件表干质量-干燥试件质量）/ （试件表干质量-试件水中质量）*1004、矿料的合成毛体积相对密度，取3位小数矿料的合成毛体积相对密度=100/ （各种矿料占总质量的百分比除以与之相对应的矿料相对密度的和）5、对于非改性沥青，采用真空法实测理论最大相对密度，取平均值。

计算合成矿料的有效相对密度合成矿料的有效相对密度=100-沥青用量（即沥青质量占沥青混合料的总质量的百分比）/（（100/实测的沥青混合料理论最大相对密度）-（沥青用量/25度时沥青的相对密度）6对于改性沥青或SMA混合料计算沥青混合料对应油石比的理论最大相对密度①计算沥青混合料对应油石比的理论最大相对密度=（100+油石比）/ （（100/ 合成矿料的有效相对密度）+ （油石比/25度时沥青的相对密度））②计算沥青混合料对应油石比的理论最大相对密度=（100+油石比+纤维用量，即纤维质量占矿料总质量的百分比）/（（100/合成矿料的有效相对密度）+（油石比125度时沥青的相对密度）+ （纤维用量/25度时纤维的相对密度）7、试件的空隙率、矿料间隙率VMA和有效沥青的饱和度VFA,取1位小数①沥青混合料试件的空隙率=（1-试件毛体积相对密度/沥青混合料理论最大密度）*100②矿料间隙率=（1-试件毛体积相对密度/矿料的合成毛体积相对密度* （各种矿料占沥青混合料总质量的百分比之和/100））*100备注：各种矿料占沥青混合料总质量的百分比之和=10 0-沥青用量③沥青混合料试件的有效沥青饱和度=（沥青混合料试件的矿料间隙率-沥青混合料试件的空隙率）*100/沥青混合料试件的矿料间隙率8、计算沥青结合料被矿料吸收的比例及有效沥青含量、有效沥青体积百分率，取1位小数①沥青混合料中被矿料吸收的沥青质量占矿料总质量的百分率=（（合成矿料的有效相对密度-矿料的合成毛体积相对密度）/ （合成矿料的有效相对密度*矿料的合成毛体积相对密度）*25度时沥青的相对密度*100②沥青混合料中的有效沥青含量=沥青用量一沥青混合料中被矿料吸收的沥青质量占矿料总质量的百分率/100*各种矿料占沥青混合料总质量的百分比之和）备注：各种矿料占沥青混合料总质量的百分比之和=100-沥青用量③沥青混合料试件的有效沥青体积百分率=试件毛体积相对密度*沥青混合料中的有效沥青含量/25度时沥青的相对密度。

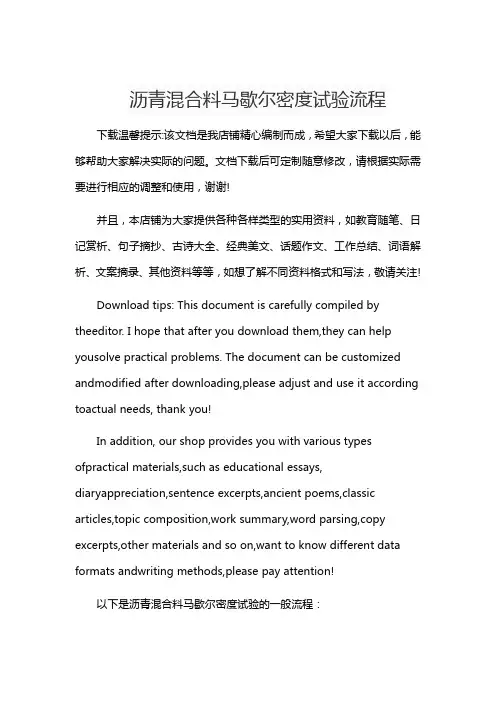

沥青混合料马歇尔密度试验流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!以下是沥青混合料马歇尔密度试验的一般流程：准备工作：准备好马歇尔试件，通常是通过击实法或旋转压实法制成。

沥青混合料马歇尔试验湖南博联工程检测有限公司2012年5月一沥青混合料马歇尔试件制作（一）基本概念沥青混合料沥青用量表示法：油石比：沥青与矿料的质量百分比。

沥青含量：沥青质量占矿料总质量的百分率。

沥青含量=油石比×100/(100+油石比）马歇尔试件组成材料用量=试件尺寸（体积）×1.03标准马歇尔试件约1200g，大马歇尔试件约4050g。

（二）沥青混合料试件制作（击实法）1、目的与适用范围（1）为室内马歇尔稳定度试验制作试件。

（2）为劈裂强度试验制作试件。

（3）试件数量当集料公称最大粒径小于等于26.5mm时，用标准击实法。

一组试样数量不少于4个。

当集料公称最大粒径大于26.5mm时，用大型击实法。

一组试样数量不少于6个。

2、马歇尔试件尺寸（1）标准马歇尔试件：直径101.6±0.2mm，高度63.5±1.3mm。

（2）大马歇尔试件：直径152.4±0.2mm，高度95.3±2.5mm。

3、成型准备工作（1）将各种规格的矿料置于105±5℃的烘箱中烘干至恒重（一般不少于4～6h）。

（2）按规定方法分别测定不同规格的粗、细集料（矿粉）的各种密度，以及测定沥青的密度。

（3）将烘干分级的粗细集料，按每个试件设计级配要求称其质量，在金属盘内混合均匀，矿粉单独加热，置烘箱内预热至沥青拌合温度以上约15℃（石油沥青：163℃；改性沥青：180℃）备用。

（4）将沥青试样用恒温烘箱加热至规定的拌和温度备用，但不得超过175℃。

（5）将试模、套筒及击实座等置105±5℃左右烘箱中加热1h备用。

4、拌制沥青混合料（1）将拌和机预热至拌和温度以上10℃左右备用。

（2）将每个试样的预热集料置于拌和机中，适当混合，加入需要数量的预热的沥青，开动拌和机边搅拌边将拌和叶片插入混合料中拌和1～1.5min，然后暂停拌和，加入预热的矿粉，继续搅拌至均匀为止。

1、试件毛体积密度，取3位小数毛体积相对密度=干燥试样的质量/（试样的表干质量-试样的水中质量）毛体积密度=毛体积相对密度*水的密度2、试件的空隙率，取1位小数试件空隙率=（1-试件毛体积相对密度/沥青混合料理论最大密度）*1003、试件吸水率，取1位小数试件的吸水率=（试件表干质量-干燥试件质量）/（试件表干质量-试件水中质量）*1004、矿料的合成毛体积相对密度，取3位小数矿料的合成毛体积相对密度=100/（各种矿料占总质量的百分比除以与之相对应的矿料相对密度的和）5、对于非改性沥青，采用真空法实测理论最大相对密度，取平均值。

计算合成矿料的有效相对密度合成矿料的有效相对密度=100-沥青用量（即沥青质量占沥青混合料的总质量的百分比）/（（100/实测的沥青混合料理论最大相对密度）-（沥青用量/25度时沥青的相对密度）6、对于改性沥青或SMA混合料计算沥青混合料对应油石比的理论最大相对密度①计算沥青混合料对应油石比的理论最大相对密度=（100+油石比）/（（100/合成矿料的有效相对密度）+（油石比/25度时沥青的相对密度））②计算沥青混合料对应油石比的理论最大相对密度=（100+油石比+纤维用量，即纤维质量占矿料总质量的百分比）/（（100/合成矿料的有效相对密度）+（油石比/25度时沥青的相对密度）+（纤维用量/25度时纤维的相对密度）7、试件的空隙率、矿料间隙率VMA和有效沥青的饱和度VFA,取1位小数①沥青混合料试件的空隙率=（1-试件毛体积相对密度/沥青混合料理论最大密度）*100②矿料间隙率=（1-试件毛体积相对密度/矿料的合成毛体积相对密度*（各种矿料占沥青混合料总质量的百分比之和/100））*100备注：各种矿料占沥青混合料总质量的百分比之和=100-沥青用量③沥青混合料试件的有效沥青饱和度=（沥青混合料试件的矿料间隙率-沥青混合料试件的空隙率）*100/沥青混合料试件的矿料间隙率8、计算沥青结合料被矿料吸收的比例及有效沥青含量、有效沥青体积百分率，取1位小数①沥青混合料中被矿料吸收的沥青质量占矿料总质量的百分率=（（合成矿料的有效相对密度-矿料的合成毛体积相对密度）/（合成矿料的有效相对密度*矿料的合成毛体积相对密度）*25度时沥青的相对密度*100②沥青混合料中的有效沥青含量=沥青用量—沥青混合料中被矿料吸收的沥青质量占矿料总质量的百分率/100*各种矿料占沥青混合料总质量的百分比之和）备注：各种矿料占沥青混合料总质量的百分比之和=100-沥青用量③沥青混合料试件的有效沥青体积百分率=试件毛体积相对密度*沥青混合料中的有效沥青含量/25度时沥青的相对密度。

马歇尔试验所用公式公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-1、试件毛体积密度，取3位小数毛体积相对密度=干燥试样的质量/（试样的表干质量-试样的水中质量）毛体积密度=毛体积相对密度*水的密度2、试件的空隙率，取1位小数试件空隙率=（1-试件毛体积相对密度/沥青混合料理论最大密度）*1003、试件吸水率，取1位小数试件的吸水率=（试件表干质量-干燥试件质量）/（试件表干质量-试件水中质量）*1004、矿料的合成毛体积相对密度，取3位小数矿料的合成毛体积相对密度=100/（各种矿料占总质量的百分比除以与之相对应的矿料相对密度的和）5、对于非改性沥青，采用真空法实测理论最大相对密度，取平均值。

计算合成矿料的有效相对密度合成矿料的有效相对密度=100-沥青用量（即沥青质量占沥青混合料的总质量的百分比）/（（100/实测的沥青混合料理论最大相对密度）-（沥青用量/25度时沥青的相对密度）6、对于改性沥青或SMA混合料计算沥青混合料对应油石比的理论最大相对密度①计算沥青混合料对应油石比的理论最大相对密度=（100+油石比）/（（100/合成矿料的有效相对密度）+（油石比/25度时沥青的相对密度））②计算沥青混合料对应油石比的理论最大相对密度=（100+油石比+纤维用量，即纤维质量占矿料总质量的百分比）/（（100/合成矿料的有效相对密度）+（油石比/25度时沥青的相对密度）+（纤维用量/25度时纤维的相对密度）7、试件的空隙率、矿料间隙率VMA和有效沥青的饱和度VFA,取1位小数①沥青混合料试件的空隙率=（1-试件毛体积相对密度/沥青混合料理论最大密度）*100②矿料间隙率=（1-试件毛体积相对密度/矿料的合成毛体积相对密度*（各种矿料占沥青混合料总质量的百分比之和/100））*100备注：各种矿料占沥青混合料总质量的百分比之和=100-沥青用量③沥青混合料试件的有效沥青饱和度=（沥青混合料试件的矿料间隙率-沥青混合料试件的空隙率）*100/沥青混合料试件的矿料间隙率8、计算沥青结合料被矿料吸收的比例及有效沥青含量、有效沥青体积百分率，取1位小数①沥青混合料中被矿料吸收的沥青质量占矿料总质量的百分率=（（合成矿料的有效相对密度-矿料的合成毛体积相对密度）/（合成矿料的有效相对密度*矿料的合成毛体积相对密度）*25度时沥青的相对密度*100②沥青混合料中的有效沥青含量=沥青用量—沥青混合料中被矿料吸收的沥青质量占矿料总质量的百分率/100*各种矿料占沥青混合料总质量的百分比之和）备注：各种矿料占沥青混合料总质量的百分比之和=100-沥青用量③沥青混合料试件的有效沥青体积百分率=试件毛体积相对密度*沥青混合料中的有效沥青含量/25度时沥青的相对密度沥青混合料试件的矿料间隙率压实沥青混合料试件中矿料部分以外的体积占混合料总体积的百分率，简称VMA,以百分率表示。

沥青混合料车辙计算公式
一般来说，沥青混合料车辙计算公式分为两个部分：车辙深度的计算
和车轮应力的计算。

1.车辙深度的计算
车辙深度是指车轮对路面所产生的压实和破坏作用所形成的凹槽深度。

车辙深度的计算公式可通过经验公式来估算，通常有以下几种常用公式：其中，d为车辙深度（mm），F为车轮荷载（N），V为车速（km/h），D为沥青混合料的密度（t/m³），H为路面层厚度（mm）。

-埃夫斯坦法车辙深度计算公式：d=0.088(Q/RA)^(1/4)
其中，d为车辙深度（mm），Q为车轮所受力（N），R为车轮半径（m），A为沥青混合料的弹性模量。

-H-35-25法车辙深度计算公式：d=0.0034(P/W)^(1/3)
其中，d为车辙深度（mm），P为车轮荷载（N），W为沥青混合料的
统一压实度。

2.车轮应力的计算
车轮应力是指车轮对路面所施加的单位面积的力。

车轮应力的计算公
式一般通过车辙深度的计算来推导得到，常用的公式有：
-马歇尔法车轮应力计算公式：P=0.936d/A
其中，P为车轮应力（N/m²），d为车辙深度（mm），A为车轮接触
面积（m²）。

-黛博夫法车轮应力计算公式：P=0.3926d/A
其中，P为车轮应力（N/m²），d为车辙深度（mm），A为车轮接触面积（m²）。

需要注意的是，以上车辙计算公式只是根据实验数据推导而来的经验公式，并不能在所有情况下都准确地预测出实际的车辙深度和车轮应力。

此外，沥青混合料车辙计算还需要考虑路面结构、沥青混合料的温度变化等因素的影响，以得到更准确的结果。
