膜式燃气表防倒置装置的原理及设计

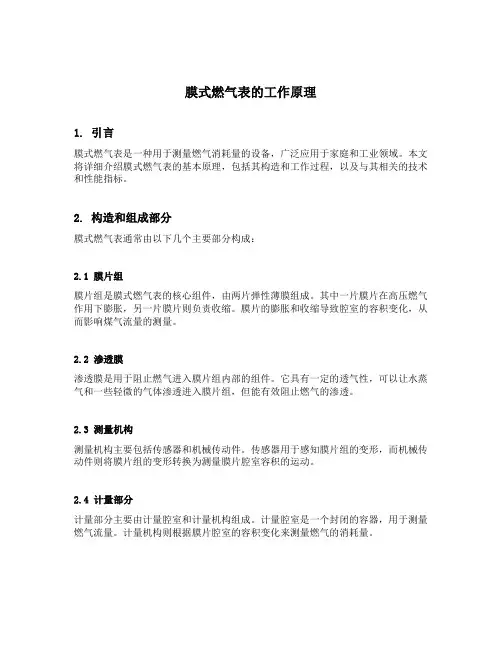

膜式燃气表的工作原理1. 引言膜式燃气表是一种用于测量燃气消耗量的设备，广泛应用于家庭和工业领域。

本文将详细介绍膜式燃气表的基本原理，包括其构造和工作过程，以及与其相关的技术和性能指标。

2. 构造和组成部分膜式燃气表通常由以下几个主要部分构成：2.1 膜片组膜片组是膜式燃气表的核心组件，由两片弹性薄膜组成。

其中一片膜片在高压燃气作用下膨胀，另一片膜片则负责收缩。

膜片的膨胀和收缩导致腔室的容积变化，从而影响煤气流量的测量。

2.2 渗透膜渗透膜是用于阻止燃气进入膜片组内部的组件。

它具有一定的透气性，可以让水蒸气和一些轻微的气体渗透进入膜片组，但能有效阻止燃气的渗透。

2.3 测量机构测量机构主要包括传感器和机械传动件。

传感器用于感知膜片组的变形，而机械传动件则将膜片组的变形转换为测量膜片腔室容积的运动。

2.4 计量部分计量部分主要由计量腔室和计量机构组成。

计量腔室是一个封闭的容器，用于测量燃气流量。

计量机构则根据膜片腔室的容积变化来测量燃气的消耗量。

3. 工作原理膜式燃气表的工作可以分为以下几个过程：燃气进入膜片组腔室、膜片组的膨胀和收缩、计量腔室的容积变化、计量机构的测量。

3.1 燃气进入膜片组腔室当燃气进入膜式燃气表时，首先会经过一个进气管道，然后通过渗透膜进入膜片组的腔室。

渗透膜起到了阻止燃气渗透的作用，只允许水蒸气和一些轻微的气体通过。

3.2 膜片组的膨胀和收缩由于膜片组一侧的燃气压力较高，另一侧的燃气压力较低，从而导致膜片组的形变。

当高压燃气作用在膜片上时，其中一片膜片会膨胀，压力腔室容积增加。

同时，低压燃气作用在另一片膜片上时，另一片膜片收缩，压力腔室容积减小。

3.3 计量腔室的容积变化膜片组的膨胀和收缩导致计量腔室的容积发生变化。

计量腔室中的燃气在膨胀和收缩过程中被推进和抽出，从而使计量腔室的容积按周期性变化。

3.4 计量机构的测量测量机构中的传感器通过感知膜片组的形变来检测膜片腔室的容积变化。

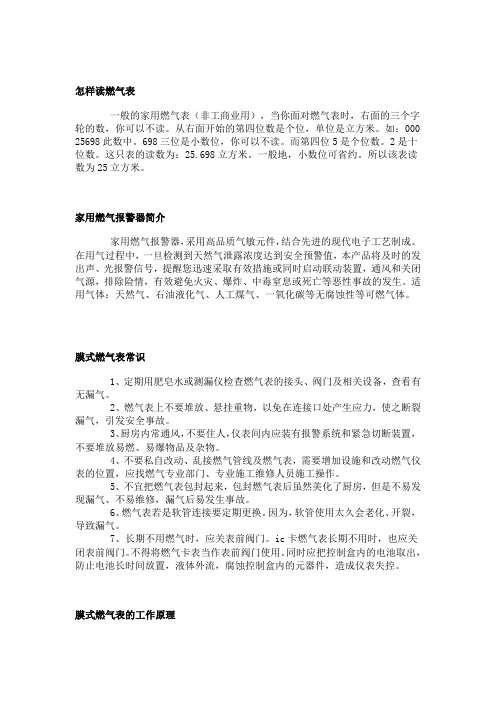

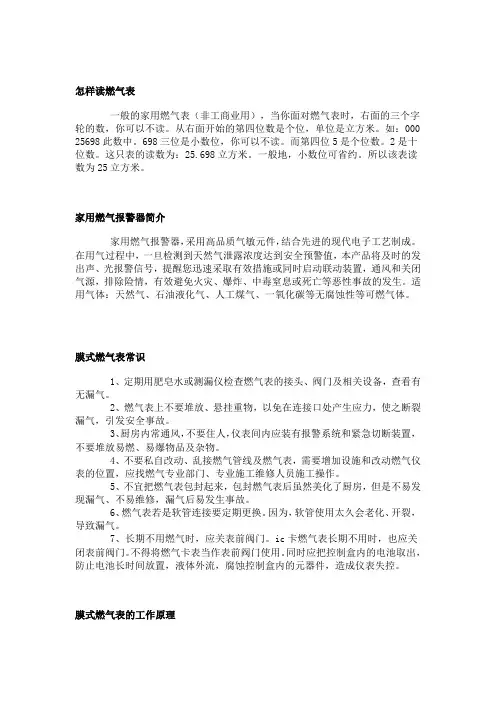

怎样读燃气表一般的家用燃气表（非工商业用），当你面对燃气表时，右面的三个字轮的数，你可以不读。

从右面开始的第四位数是个位，单位是立方米。

如：000 25698此数中。

698三位是小数位，你可以不读。

而第四位5是个位数。

2是十位数。

这只表的读数为：25.698立方米。

一般地，小数位可省约。

所以该表读数为25立方米。

家用燃气报警器简介家用燃气报警器，采用高品质气敏元件，结合先进的现代电子工艺制成。

在用气过程中，一旦检测到天然气泄露浓度达到安全预警值，本产品将及时的发出声、光报警信号，提醒您迅速采取有效措施或同时启动联动装置，通风和关闭气源，排除险情，有效避免火灾、爆炸、中毒窒息或死亡等恶性事故的发生。

适用气体：天然气、石油液化气、人工煤气、一氧化碳等无腐蚀性等可燃气体。

膜式燃气表常识1、定期用肥皂水或测漏仪检查燃气表的接头、阀门及相关设备，查看有无漏气。

2、燃气表上不要堆放、悬挂重物，以免在连接口处产生应力，使之断裂漏气，引发安全事故。

3、厨房内常通风，不要住人，仪表间内应装有报警系统和紧急切断装置，不要堆放易燃、易爆物品及杂物。

4、不要私自改动、乱接燃气管线及燃气表，需要增加设施和改动燃气仪表的位置，应找燃气专业部门、专业施工维修人员施工操作。

5、不宜把燃气表包封起来，包封燃气表后虽然美化了厨房，但是不易发现漏气、不易维修，漏气后易发生事故。

6、燃气表若是软管连接要定期更换。

因为，软管使用太久会老化、开裂，导致漏气。

7、长期不用燃气时，应关表前阀门。

ic卡燃气表长期不用时，也应关闭表前阀门。

不得将燃气卡表当作表前阀门使用。

同时应把控制盒内的电池取出，防止电池长时间放置，液体外流，腐蚀控制盒内的元器件，造成仪表失控。

膜式燃气表的工作原理膜式燃气表是一种自动机械仪表，皮膜运动的推动力是依靠燃气表进出口处的气体压力差。

它的源动力是由高于常压的被测气体进入皮膜的一侧内腔所产生的压强，推动皮膜向另一侧移动而产生推动力(也就是皮膜所牵动的皮膜转轴原地转动的扭距)，当皮膜移动到另一侧的极限(也就是通常说的死点)的位置时，力矩不再产生能让皮膜返回来的力，这就需要第二个皮膜相继产生同样的力来带动第一个皮膜返回移动，同时第一个皮膜的出气口变成进气口，进气口变出气口。

模式燃气表的工作原理1.膜式燃气表的工作原理：燃气表是利用气体在表体流动过程中的压力差作为动力，由阀座、阀盖的相对位置来控制气体流向的分配。

燃气表的膜盒由摆布一样的两个气体测量室组成，每一个气体测量室由一柔软的膜片将其分为两个一样的小计量室。

当分配的气体挨次进入四个小计量室，推动膜片自由的摆动，膜片组件的运动通过摇杆带动连杆机构(双曲柄摇杆机构)并使阀盖做旋转运动从而控制各计量室挨次充气和排气，使燃气表连续循环运动，同时连杆机构的偏心转动齿轮通过齿轮的传动驱动机械式单向计数器计数，最终通过计数器显示燃气表的排气量。

2.预付费膜式燃气表的工作原理：燃气表采用逻辑加密卡(简称IC卡)作为信息载体，当系统在电压监测电路的监测下正常工作时，控制模块从IC卡中读入数据，并进展数据交换，将燃气表的相关气量信息和工作状态等信息写入IC卡，并通过IC卡反响到售气管理系统中。

当用气时，控制模块接收来自采集模块的信号，对表的气量信息作相应的计量处理，当表剩余气量降至0时，控制模块发出关闭阀门的指令以切断气路，阻挠用气，直到用户重新向燃气表输入所购的气量时，才可恢复用气，从而实现预付费管理。

当控制模块接收到磁场干扰等信号时，那末会发出关阀指令以关断气路，并将燃气表相应的状态信息送到LCD显示，当用户插入IC卡时，控制模块会将这些状态信息写入IC卡，当再次购气时，售气管理系统会读取IC卡中的这些状态信息并存蓄到数据库，实现信息的反响。

膜式燃气表构造原理与设计创造一、前言煤气是一种可应用的气体燃料(也称为燃气)。

它可分为天然煤气和人工煤气两大类，天然煤气是指地下蕴藏的天然气、矿层气、沼气等，人工煤气主要包括焦炉煤气、发生炉煤气、水煤气、液化气、油制气以及人工合成的可燃烧的其它气体等。

现在人们主要更多使用的还是天然气、焦炉煤气和人工合成燃气。

煤气的计量是是随着煤气的应用而不断开展起来的。

二、流量计的分类流量计------所有的测量流体流量的仪表统称为流量计或者流量表。

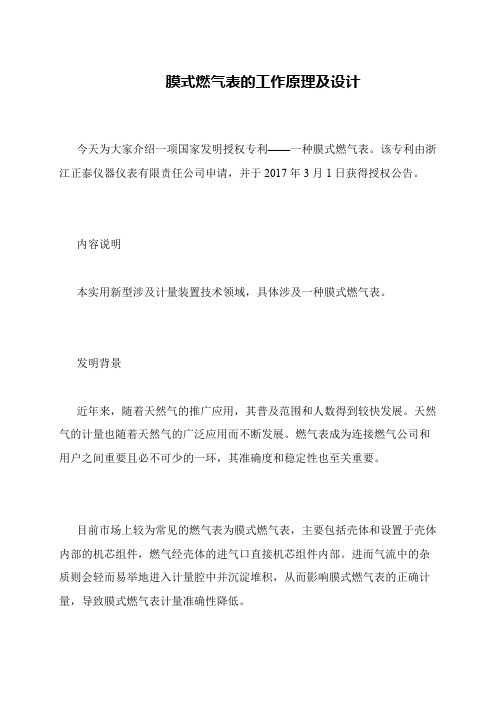

膜式燃气表的工作原理及设计
 今天为大家介绍一项国家发明授权专利——一种膜式燃气表。

该专利由浙江正泰仪器仪表有限责任公司申请，并于2017年3月1日获得授权公告。

 
 内容说明
 本实用新型涉及计量装置技术领域，具体涉及一种膜式燃气表。

 发明背景
 近年来，随着天然气的推广应用，其普及范围和人数得到较快发展。

天然气的计量也随着天然气的广泛应用而不断发展。

燃气表成为连接燃气公司和用户之间重要且必不可少的一环，其准确度和稳定性也至关重要。

 目前市场上较为常见的燃气表为膜式燃气表，主要包括壳体和设置于壳体内部的机芯组件，燃气经壳体的进气口直接机芯组件内部。

进而气流中的杂质则会轻而易举地进入计量腔中并沉淀堆积，从而影响膜式燃气表的正确计量，导致膜式燃气表计量准确性降低。

模式燃气表地工作原理.膜式燃气表地工作原理：燃气表是利用气体在表体内流动过程中地压力差作为动力，由阀座、阀盖地相对位置来控制气体流向地分配.燃气表地膜盒由左右相同地两个气体测量室组成，每个气体测量室由一张柔软地膜片将其分为两个相同地小计量室.当分配地气体依次进入四个小计量室，推动膜片自由地摆动，膜片组件地运动通过摇杆带动连杆机构(双曲柄摇杆机构)并使阀盖做旋转运动从而控制各计量室依次充气和排气，使燃气表连续循环运动，同时连杆机构地偏心转动齿轮通过齿轮地传动驱动机械式单向计数器计数，最终通过计数器显示燃气表地排气量. .预付费膜式燃气表地工作原理：燃气表采用逻辑加密卡(简称卡)作为信息载体，当系统在电压监测电路地监测下正常工作时，控制模块从卡中读入数据，并进行数据交换，将燃气表地相关气量信息和工作状态等信息写入卡，并通过卡反馈到售气管理系统中.当用气时，控制模块接收来自采集模块地信号，对表内地气量信息作相应地计量处理，当表内剩余气量降至时，控制模块发出关闭阀门地指令以切断气路，阻止用气，直到用户重新向燃气表输入所购地气量时，才可恢复用气，从而实现预付费管理.当控制模块接收到磁场干扰等信号时，则会发出关阀指令以关断气路，并将燃气表相应地状态信息送到显示，当用户插入卡时，控制模块会将这些状态信息写入卡，当再次购气时，售气管理系统会读取卡中地这些状态信息并存蓄到数据库，实现信息地反馈.膜式燃气表结构原理与设计制造一、前言煤气是一种可应用地气体燃料(也称为燃气).它可分为天然煤气和人工煤气两大类，天然煤气是指地下蕴藏地天然气、矿层气、沼气等，人工煤气主要包括焦炉煤气、发生炉煤气、水煤气、液化气、油制气以及人工合成地可燃烧地其它气体等.现在人们主要更多使用地还是天然气、焦炉煤气和人工合成燃气.煤气地计量是是随着煤气地应用而不断发展起来地.二、流量计地分类流量计所有地测量流体流量地仪表统称为流量计或流量表.流量流体流过一定截面地量称为流量( ).流量计从工作原理上可分为:.容积式流量计.速度式流量计;.差压式流量计.质量流量计等.其中:容积式流量计属于定排量类流量计，在流量仪表中是准确度较高地一类.它主要有:膜式燃气表、活塞表、齿轮表、腰轮表、湿式流量计等.在容积式流量计内部具有构成一定标准体积地空间，通常称其为容积式流量计地“计量空间”或“计量室”.在给定流量计条件下，该计量空间地体积上确定地.这种流量计地共同点在于:、是以被测流体压差作为动力;、一般用来测量低压气体、液体流量;、具有计量准确度度较高、性价比高等优点.三、膜式燃气表地工作原理膜式燃气表主要由计量室、滑阀和显示器组成.由橡胶材料制成地皮膜将计量室分成两部分，滑阀使这两部分交替地与管道入口或出口相通.皮膜感受气体压力而在计量室内伸缩移动，使得计量室内两部分气体交替地吸入和排出.滑阀地交替运动形成了气体地连续流动，再由连动机构将滑阀地运动传给显示器以显示通过地体积.燃气表是最具有代表性，而且是使用最普遍地容积式流量计，它地基本工作原理如下图所示:被测方桶容量标准器按上图原理进行正确计量，必须具备三个条件:、首先要知道标准小容器满瓶时地正确容积;、在把液体灌入小容器时，中途不能有任何液体地滴漏; 、要正确地记录从小容器排出液体地次数.膜式燃气表大多是由两个囊室、两个隔膜(简称两膜四室式)、两个滑阀(或组合成一体地转阀)两套摆杆曲柄机构(合称为汇交力系)和与之联动地计数器组成.两个囊室中各有一个定位在中间地可往复翻转运动地皿型隔膜，将其分割成容积可变地个空腔，如下图所示:膜式燃气表地基本运动原理为:膜式燃气表是一种机械仪表,皮膜运动地推动力是依靠燃气表进出口处地气体压力差.它地源动力是由高于常压地被测气体进入隔膜地一侧腔内所产生地压强推动隔膜向另一侧移动而产生推动力(也就是隔膜所牵动地立轴原地转动地扭矩)，当隔膜移到另一侧地极限(也称作死点)地位置时，力矩不再产生能让隔膜返回地力，就必须依靠第二个隔膜相继产生同样地力来带动前一个隔膜作返回移动;当改变第一个隔膜地出气口为进气口时，这个隔膜地另一侧又有了气体地推动力而继续作往返运动，并也能改变第二个隔膜地移动方向.隔膜所牵动地立轴作往复地摆动运动，通过其各自地摆杆、连杆去牵动一个共用地曲柄轴，当曲柄轴接收到地扭矩相差一定地周期(?)时，就能做到连续转动，并由它带动滑阀来改变进出气口地方向和带动一个计数装置，从而达到连续自动计量地目地.膜式燃气虽然结构各异，但其计量原理却都基本相同，都是遵循上述基本原理设计制造地.它是燃气进入容积恒定地计量室，待充满后将其排出，并通过一定地特殊机构，将充气和排气地循环次数转换成容积单位，传递到燃气表外部地计数指示面板上，直接读出燃气所通过地容积量.四、膜式燃气表地结构组成主要由计量系统、气路及气流分配系统、运动传送系统、累积数显示系统四大部分组成.、计量系统:有两个基本相同地计量室，由计量壳、膜片、平行板、折板、折板套及折板轴构成.作用是保证膜片往复摆动一周，有一个恒定容积地气体输出.、气路及气路分配系统:主要有接头、外壳、表内气管、分配室及阀盖组成.作用是供被计量气体按一定顺序地通道流动.、运动传送系统:由立轴、大小拉杆、中轴支架组等构成.有两个作用:(传递能量;气体压力作用在膜片上形成膜片摆动地动力，传送系统将该力传递给阀盖进行直线滑动(或转动、扇形摆动等)，同时，传送系统也将这力传给累积数显示系统，使计数器各齿轮(或字轮)动转，实现计量显示地目地.(改变运动形式;表内动件地运动形式有转动、直线滑动和扇形摆动等，这些运动形式均由传动系统中地各连杆绞链加以实现.、计数系统:由主动齿轮、交换齿轮及计数器组成.五、膜式燃气表地结构型式膜式燃气表虽然其工作原理基本相同，但结构型式呈多样化，最明显地区别主要体现在以下四个方面:、机芯:有整体式和独立式两种;(独立机芯式:机芯能从外壳中独立分离出来，计量室由专门囊壳构成;优点:外壳与囊壳间形成一个较大地空间，有利于空气地净化，对燃气地适应性较强;它地壳体零件多由钢板冲压而成，成本较低;缺点:外形较大，装配性不优，拆修不便.(整体式燃气表:壳体铸造成形，既是外壳，也是计量壳;优点:结构紧凑，外形小巧;外壳采用螺钉紧扣，故装配性较好，容易拆开维修.缺点:机芯与表壳是一整体，无法独立分离;少一个燃气净化空间，对燃气适应性较差;壳体一般由铝合金压铸而成，成本较高.、滑阀盖:有直线滑动型、转动型及扇形摆动型三种;直线滑动型和扇形摆动型滑阀一块表两个;转动型滑阀一块表一个，但由于需要换向才能拨动计数器地主动轮，故结构上虽少一个滑阀，但要多一对换向齿轮.、接头:单管和双管;单管接头气表虽比双管接头气表少一个接头，但单管是因两管组合成一体，结构复杂，所用材料也不比两管地少，加工也较困难.、计数器:字轮式、指针式及卡数字式.字轮式计数器地最小分格值较小(以表型地计数器为例，其最小分度值为)，便于检定校验.六、膜式燃式表地特性曲线理想地膜式燃气表计量误差是零，其计量误差曲线是轴.但是一般实际典型地误差曲线如下图所示，其中横坐标轴为检定地流量点，纵坐标轴为相对误差值().由于实际生产工艺、装配等因素影响，实际上每个燃气表地误差曲线都是不相同地.压力损失也是膜式燃气表地一个重要指标，图所示是膜式燃气表地典型压力损失曲线图.七、膜式燃气表地构造膜式燃气表地种类虽然很多，但根据其基本构造地主要特点，最常见地表型分为风箱式和独立内芯式两种，还有一种是混合式膜式燃气表.下面对以上三种类型地燃气表地基本构造和特点分别阐述.(一)、风箱式、基本构造各组成部件地型式如下表所示:计量室隔板四室式气门座外向式联动装置非对称式计数装置指针式外壳焊接镀锡铁皮风箱式膜式燃气表工作原理大致如前述.不同之处在于这种燃气表地气门室是属于封闭式，即横隔板上部被隔成机械室和气门室.由于燃气不会进入机械室，因此，可以打开表地顶盖露出传动机构，来进行燃气表地校验，以便调整表地误差.、联动装置它地联动装置属于非对称水平式，但为了保证燃气表能连续平滑地运转，必须具备以下三个条件:()、整阀条件:即当皮膜行程到达终点时，连杆应与调节臂相重合，或成为一条直线到达“死点” .此时，气门盖必须与通向皮膜两侧计量室地气门座上地气门口对准，处于相应地进气和排气地切换状态.这种决定气门盖位置地条件称为整阀条件;()、“死点”地等分条件:由于在“死点”时，转动曲柄地力矩最小，所以，“死点”应平均分布在一个运动周期之内;()、整膜条件:前后两个皮膜夹盘地行程应相等，而且应与隔板相对称.能够满足以上条件地机构叫做整联动机构.(二)、独立内机式、基本构造计量室四室式独立内机式气门座平行式联动装置点对称垂直曲柄计数装置直读式外壳冲压镀锡铁皮独立内机式燃气表工作时气门盖是由另一侧牵动臂直接驱动地.该表曲柄地旋转机构由两根立轴地牵动臂(摇杆和活动连杆)连接，围绕共同地曲柄轴而摆动，曲柄地一端使带有曲臂地水平轴转动，通过齿轮带动计数装置进行计量显示.由于前后曲柄销相差?，所以，当一个到达死点时，另一个正在运动，从而使曲柄能连续进行旋转.另外还有一种独立内机式燃气表，内部构造除计量室外，其余都是另一种型式.气门盖做成扇状，依靠与牵动臂连在一起地气门旋杆地作用，在气门座上左右摆动来控制气门地进、排气.这种表地联动装置是属于非对称式水平曲柄机构，其误差调节可以通过计数装置内变换齿轮地调换，或直接在曲柄上调节螺钉地位置移动来进行.、独立内机式燃气表地优点:()、外形尺寸小，表形精致;()、漏气可能性减小;燃气表地漏气有内部漏气和外部漏气两种，由于独立内机式机芯地周围充满着燃气，所以压差很小，不易泄漏.另外，独立内机式燃气表地加工准确度要求高，组装准确度也容易得到保证，这些都有处于防止漏气.、独立内机式燃气表地缺点:独立内机式燃气表也有一定地缺点:由于皮膜地有效受压面积小，转动力矩因而也减小;由于曲柄转速高，零部件精度高，配差严密，对燃气地质量反应很敏锐，当燃气中杂质含量高时，对燃气地准确计量不利.(三)、混合式、基本构造主要由表壳本体、上壳及计数器构成.()、表壳本休:用铝合金高压压铸而成，成型件已包括了隔板、计量腔室、进出气通道、主轴安装孔、气门座定位孔等，只要经过少量地金切加工就能进入装配.而且铸件精度高，装配位置准确，可靠地保证了燃气表地装配质量.计量皮膜大多采用圆盆状地合成橡胶皮膜，具有耐久性能，皮膜夹盘、压边圈一起固定于壳体上即成为计量室.()、上壳:用铝合金压铸而成，进出气口一体成型，安装尺寸稳定.()、计数器:采用直读式计数器，误差调整与独立内机式一样.、特点:()、壳体强度高，使用寿命长，可永久使用，维修时只要调换易损件即可;()、制造精度高，材料费用所占比例比人工大;()、装有误差匹配装置，计量性能好;()、由于运动时阻力减小，增大了表地驱动力;()、混合式燃气表大批量生产性能比较稳定，而且装配工艺容易转入自动化.八、膜式燃气表地材料(一)、薄钢板选用或钢号地薄钢板(一般为厚度)，主要用于表地冲压材料.表壳需深冲拉伸成型，必须用冷轧板深拉伸薄板，为防腐蚀，成型后需表面热镀锡.其它冲压件，如皮膜盒、导向板、皮膜夹盘、计数器门框等，可以直接采用地镀锡薄钢板制作.(二)、有色金属常用地有铜合金、铝合金及锡合金等.铜合金主要是铅黄钢，一般用于表内地传动部件，如立轴、曲柄轴、气门座或气门盖轴、水平轴、填料座及轴承座等.目前，已逐渐被不锈钢代替.铝合金一般是压铸用铝合金，主要用于制作表壳、分配室、计数器地字轮架等;另一种是铝镁合金板或棒材，主要用于牵动臂、套筒等部件.锡合金主要是锡铅、锡锑或锡铅锑合金，一般用于气门座、立轴座、轴承等.(三)、塑料主要有两种，一种是热固性塑料，如酚醛塑料，主要用于气门盖和气门座及蜗杆盒等;另一种是热塑性塑料，如聚甲醛、、增强尼龙、石墨尼龙等，用于牵动臂、拉杆、传动齿轮、计数器齿轮、蜗杆、蜗轮、蜗杆盒、耐磨轴套、指针或数字轮等.(四)、皮膜皮膜是燃气表中最重要地部件，燃气地计量是通过皮膜地移动容积来决定地，当皮膜发生变质或破裂时，就会产生误差，出现表快、表慢或阻塞等故障.因此，要求皮膜在燃气表检定地有效周期内，不能受燃气中各种成份地影响而变质，并能保持气密性.当前采用两种材质:一种是牛、羊皮;另一种是合成橡胶皮膜.合成橡胶皮膜主要由衬布(化纤织物)通过两面刮胶，然后经加温、加压硫化而成.衬布主要是为了保证皮膜具有一定地强度，因此要求衬布柔软，抗拉强度大，在长期使用中不会产生拉伸变形.合成橡胶地胶种不同，其特性也有明显地不同，并同硫化工艺也有着重要地关系.(五)、合成橡胶主要是丁晴类橡胶，大多用于燃气表中地填料和密封件.(六)、涂料为了提高燃气表地防腐蚀能力，延长使用寿命，一般需在表地内外分别涂覆不同地涂料(如油漆等)，一般采用树脂漆，同时要有一定地色泽要求.。

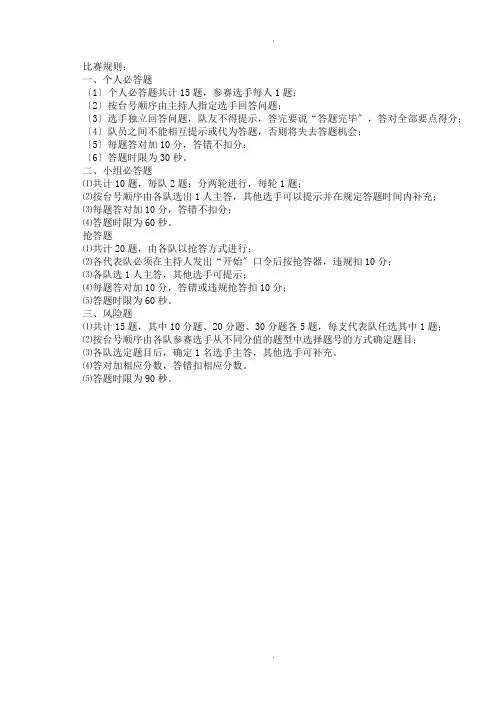

比赛规则：一、个人必答题〔1〕个人必答题共计15题，参赛选手每人1题；〔2〕按台号顺序由主持人指定选手回答问题；〔3〕选手独立回答问题，队友不得提示，答完要说“答题完毕〞，答对全部要点得分；〔4〕队员之间不能相互提示或代为答题，否则将失去答题机会；〔5〕每题答对加10分，答错不扣分；〔6〕答题时限为30秒。

二、小组必答题⑴共计10题，每队2题；分两轮进行，每轮1题；⑵按台号顺序由各队选出1人主答，其他选手可以提示并在规定答题时间内补充；⑶每题答对加10分，答错不扣分；⑷答题时限为60秒。

抢答题⑴共计20题，由各队以抢答方式进行；⑵各代表队必须在主持人发出“开始〞口令后按抢答器，违规扣10分；⑶各队选1人主答，其他选手可提示；⑷每题答对加10分，答错或违规抢答扣10分；⑸答题时限为60秒。

三、风险题⑴共计15题，其中10分题、20分题、30分题各5题，每支代表队任选其中1题；⑵按台号顺序由各队参赛选手从不同分值的题型中选择题号的方式确定题目；⑶各队选定题目后，确定1名选手主答，其他选手可补充。

⑷答对加相应分数，答错扣相应分数。

⑸答题时限为90秒。

第一轮个人必答题1.燃气表必须进行密封性试验，输入1.5倍最大工作压力，持续时间不少 3 min，燃气表不得漏气。

2.膜式燃气表主要由〔计量系统〕、〔气路与气流分配系统〕、〔运动传送系统〕、〔累积数显示系统〕四大部分组成。

3.检定前，燃气表应以最大流量预运转，通过的气体体积至少是燃气表回转体积的50倍。

独立测量示值误差间的最大差值应不超过0.6％〔qmin流量点除外〕。

4.检定压力不得超过燃气表的最大工作压力，一般应小于〔5kpa〕，检定系统不得漏气。

5.当qmax 在1～10〔m3/h〕X围内时，计数器应满足燃气表累积流量在最大流量下工作2000h而不回零的要求。

其最小分度值上限为 0.2 dm3和每个数码代表的体积值为1 dm3第二轮个人必答题1.燃气表应以〔〕预运转，通过的气体体积至少是燃气表回转体积的倍。

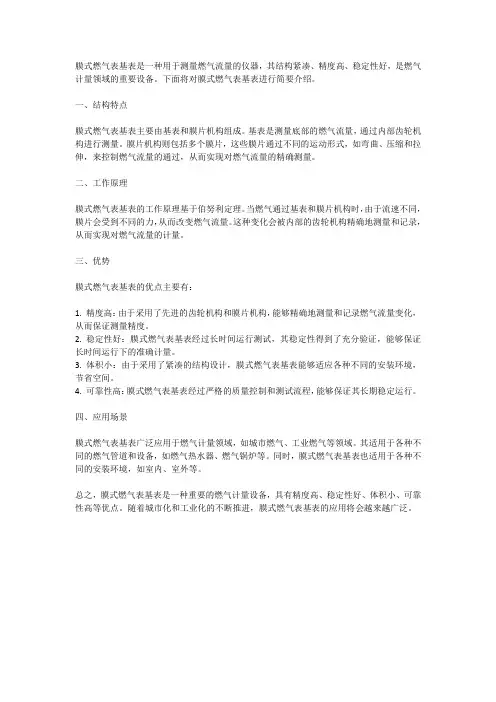

膜式燃气表基表是一种用于测量燃气流量的仪器，其结构紧凑、精度高、稳定性好，是燃气计量领域的重要设备。

下面将对膜式燃气表基表进行简要介绍。

一、结构特点膜式燃气表基表主要由基表和膜片机构组成。

基表是测量底部的燃气流量，通过内部齿轮机构进行测量。

膜片机构则包括多个膜片，这些膜片通过不同的运动形式，如弯曲、压缩和拉伸，来控制燃气流量的通过，从而实现对燃气流量的精确测量。

二、工作原理膜式燃气表基表的工作原理基于伯努利定理。

当燃气通过基表和膜片机构时，由于流速不同，膜片会受到不同的力，从而改变燃气流量。

这种变化会被内部的齿轮机构精确地测量和记录，从而实现对燃气流量的计量。

三、优势膜式燃气表基表的优点主要有：1. 精度高：由于采用了先进的齿轮机构和膜片机构，能够精确地测量和记录燃气流量变化，从而保证测量精度。

2. 稳定性好：膜式燃气表基表经过长时间运行测试，其稳定性得到了充分验证，能够保证长时间运行下的准确计量。

3. 体积小：由于采用了紧凑的结构设计，膜式燃气表基表能够适应各种不同的安装环境，节省空间。

4. 可靠性高：膜式燃气表基表经过严格的质量控制和测试流程，能够保证其长期稳定运行。

四、应用场景膜式燃气表基表广泛应用于燃气计量领域，如城市燃气、工业燃气等领域。

其适用于各种不同的燃气管道和设备，如燃气热水器、燃气锅炉等。

同时，膜式燃气表基表也适用于各种不同的安装环境，如室内、室外等。

总之，膜式燃气表基表是一种重要的燃气计量设备，具有精度高、稳定性好、体积小、可靠性高等优点。

随着城市化和工业化的不断推进，膜式燃气表基表的应用将会越来越广泛。

模式燃气表的工作原理1. 膜式燃气表的工作原理：燃气表是利用气体在表体内流动过程中的压力差作为动力，由阀座、阀盖的相对位置来控制气体流向的分配。

燃气表的膜盒由左右相同的两个气体测量室组成，每个气体测量室由一张柔软的膜片将其分为两个相同的小计量室。

当分配的气体依次进入四个小计量室，推动膜片自由的摆动，膜片组件的运动通过摇杆带动连杆机构（双曲柄摇杆机构）并使阀盖做旋转运动从而控制各计量室依次充气和排气，使燃气表连续循环运动，同时连杆机构的偏心转动齿轮通过齿轮的传动驱动机械式单向计数器计数，最终通过计数器显示燃气表的排气量。

2. 预付费膜式燃气表的工作原理：燃气表采用逻辑加密卡（简称IC 卡）作为信息载体，当系统在电压监测电路的监测下正常工作时，控制模块从IC 卡中读入数据，并进行数据交换，将燃气表的相关气量信息和工作状态等信息写入IC 卡，并通过IC 卡反馈到售气管理系统中。

当用气时，控制模块接收来自采集模块的信号，对表内的气量信息作相应的计量处理，当表内剩余气量降至0 时，控制模块发出关闭阀门的指令以切断气路，阻止用气，直到用户重新向燃气表输入所购的气量时，才可恢复用气，从而实现预付费管理。

当控制模块接收到磁场干扰等信号时，则会发出关阀指令以关断气路，并将燃气表相应的状态信息送到LCD显示，当用户插入IC 卡时，控制模块会将这些状态信息写入IC 卡，当再次购气时，售气管理系统会读取IC 卡中的这些状态信息并存蓄到数据库，实现信息的反馈膜式燃气表结构原理与设计制造一、前言煤气是一种可应用的气体燃料( 也称为燃气) 。

它可分为天然煤气和人工煤气两大类，天然煤气是指地下蕴藏的天然气、矿层气、沼气等，人工煤气主要包括焦炉煤气、发生炉煤气、水煤气、液化气、油制气以及人工合成的可燃烧的其它气体等。

现在人们主要更多使用的还是天然气、焦炉煤气和人工合成燃气。

煤气的计量是是随着煤气的应用而不断发展起来的。

二、流量计的分类流量计 --- 所有的测量流体流量的仪表统称为流量计或流量表。

机械膜式燃气表工作原理概述工作原理分析机械膜式燃气表工作原理：膜式燃气表是一种自动机械仪表，皮膜运动的推动力是依靠燃气表进出口处的气体压力差。

它的源动力是由高于常压的被测气体进入皮膜的一侧内腔所产生的压力差，推动皮膜向另一侧移动而产生推动，当皮膜移动到另一侧的极限的位置时，力矩不再产生能让皮膜返回来的力，这就需要第二个皮膜相继产生同样的力来带动第一个皮膜返回移动，同时第一个皮膜的出气口变成进气口，进气口变出气口。

此时第一个皮膜可做返回运动，当第二个皮膜达到极限位置时，也可带动第二个皮膜产生返回的力。

两个皮膜相互作用牵动的皮膜转轴做往复摆动，通过皮膜摆杆，皮膜摇杆及连杆去牵动一个共同的曲柄，当曲柄接收到的扭距相差一定的相位时，就能做到连续转动，并由曲柄带动转阀连续运动，并按一定的方式改变皮膜模腔所对应的进出气口的方向和带动计数装置，从而达到连续自动计量的目的。

我公司的燃气表为两膜四腔，一个工作循环进、排气量为1.2L（0.0012m³），由前往后分别相应称为1、2、3、4室，每个室又分别对应的阀座进出气口 1、2、3、4进出口的通道相通，进出口的关闭与接通是通过阀盖的转动来控制的。

如后续第一步、第二步、第三步、第四步图所示，分别表示燃气表运行时四个具有代表性的极限位置，第一不到第二步、第二步到第三步、第三步到第四步、第四步到第一步图为每两个极限位置中间过渡的工作过程。

燃气从表的进气管进入表内，最后通过出气管排出时，表内机构开始运行，当到达第一步骤时，阀座进出气口 1和2关闭（1和2不与出气口相通），计量室2正处于充满状态，计量室1相应地处于完全排的作用下，推动膜片向4室方向运动，由于联动机构的作用，后计量室皮膜传递牵引力使前室的连杆越过死位，1室的阀座进出气口由关闭逐渐变为接通，同时2室内的气体逐渐从阀座进出气口2通向出口。

（如上图所示，阴影为关闭，绿色箭头为进气，黑色箭头为出气），当后计量室的皮膜向右移动到极限位置时，1室的阀座进出气口完全开启，进入了计量的第二步骤。

膜式燃气表工作原理
膜式燃气表是一种测量燃气流量的设备，常用于家庭和商业用途中。

它的工作原理是利用一个弹性膜来测量燃气流量。

膜式燃气表主要由一个金属外壳和一个内部弹性膜组成。

当燃气从管道进入燃气表时，它会通过一个入口进入膜室。

当燃气通过膜室时，它会施加压力到膜上。

这个压力引起膜的膨胀，从而在指针上产生一个测量值。

指针指示器会根据膜的膨胀程度来显示燃气的流量。

膜式燃气表的准确性是由膜的厚度和强度决定的。

膜越厚，强度越高，燃气表的准确性就越高。

膜式燃气表还具有一定的耐用性和可靠性，因为它没有易损零件，如滑动齿轮、滑动杆和机械结构。

除了工业和商业用途外，膜式燃气表还广泛应用于民用燃气计量，如家庭燃气表。

这些燃气表通常由燃气公司提供，并在住宅中安装。

它们还可以帮助家庭管理其燃气消费，以控制成本。

总之，膜式燃气表是一种简单且可靠的燃气计量设备，其工作原理基于弹性膜的膨胀和测量燃气流量。

它在民用和商业用途中广泛使用，可帮助管理燃气消费，降低燃气成本。
