无线膜式燃气表说明书-钢壳

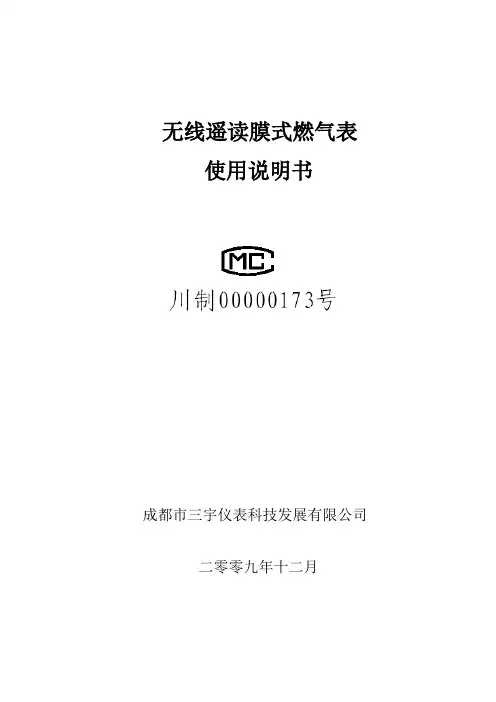

无线遥读膜式燃气表使用说明书成都市三宇仪表科技发展有限公司二零零九年十二月一、产品简介CLG1.6/2.5/4.0 型无线遥读膜式燃气表是以膜式燃气表为计量基表，加装电子控制器（ECU）所组成的一种以短距离无线方式传输数字信号，具有计量数据遥读功能的燃气计量装置，分带控制阀和不带控制阀类。

该表除具有普通膜式燃气表的用于煤气、天然气、液化石油气等燃气的体积计量功能外，还具有计量数据机电转换、无线传输、气路通断等功能，可安装在户内而从户外遥读计量数据，遥控阀门开闭（带控制阀类）；也可组成多种形式的远传抄表系统。

CLG1.6/2.5/4.0 型无线遥读膜式燃气表的结构和工作原理：在膜式燃气表的计数器 0.001m3 字轮“0”处嵌入一颗永磁铁，两只干簧继电器呈 180o安装在字轮附近，字轮每旋转一周，产生 2 个脉冲，为一组完整的脉冲信号，代表 0.01m3 体积流量，由此实现机－电信号实时转换。

电子数据贮存在 ECU 的存储器（EEROM）中，由手持抄表器或其他数据采集装置在需要时读取。

CLG1.6/2.5/4.0 型无线遥读膜式燃气表具有以下特点：●机电一体化结构，外观简洁流畅；●高外壳防护等级，适应环境能力强；●无线电唤醒（WOR），待机功耗低；●集成电子控制器（ECU），方便现场修理；●内置锂电池供电，性能稳定可靠；●双通道脉冲采样，机电信号转换准确。

二、主要技术参数安装三、安装1.燃气表应安装在能防水、防潮、防烟雾、防腐蚀性气体浸袭，避免阳光直射，远离明火、不受振动之处；2.安装前应检查燃气管道，排除管道内的尘土、铁渣、石子、积水等杂物；3.燃气表必须直立安装，并按气流方向标记指示的方向正确连接进出气管道；4.燃气表进气端必须安装一个能关闭气路的阀门(表前阀)。

5.燃气管道与燃气表连接处不得漏气；6.安装时施加在管接头的扭力矩不得超过80 N·m；7.燃气表应采用高位安装(表底距地面不得小于1.4m)，以满足查表、检修、更换和安全使用的要求；8.燃气表与燃气灶具的水平净距不得小于300mm，表后与墙面净距不得小于10mm；9.表底距灶面、橱柜或表箱等垂直净距不得小于200mm四、使用和维护1、燃气表使用时燃气管道内气体压力不得高于最大工作压力；2、计量数据可以通过人工读取计数器显示的机械指示值，也可通过手持抄表器或其他装置读取经机电转换后的电子数据值。

一．概述CGL型系列燃气表是依据GB/T6968-1997《膜式煤气表》和CJ/T112-2000《IC卡家用膜式燃气表》标准，以膜式燃气表为计量基表，以IC卡为媒体，加装电子控制器所组成的一种具有预付费功能的燃气计量装置。

燃气表由计量基表和电子控制器、电机阀三大部分组成。

计量基表机体采用铝合金铸造而成，机体内外采用静电喷塑、镀锌防腐处理，整机具有计量准确、压损小、气密性高、寿命长等特点，可广泛用于天然气、液化石油气、人工煤气等燃气的计量；电子控制器内嵌有低功率、高性能的单片机系统，所有程序和数据处理均自动完成，燃气表用户管理通过电脑售气管理系统进行开户、气量预售、补卡、退户、过户、对IC卡进行密码设置，且可按需要储存用户表的表号、表常数、用户住址、姓名等一切初始档案记录。

GGL1.602GGL2.503CGL4型燃气表制造生产许可证证号为：京制00000332号。

二、产品特点（1）具有计量准确、压损小、气密性高、安全性强、寿命长等特点（2）电子控制器具有超低功耗性能特点：低功耗单片机和低功耗的电路设计，使电子控制器系统静态功耗仅5µA；（3）多功能液晶显示，可提示购气量、累计气量、剩余气量、电源欠压、阀门开关状态、系统故障等信息清晰直观，读书方便；（4）强大的自我保护和自我诊断功能：燃气表在使用过程中出现的如：电源欠压、强磁干扰、传感器坏、流量超标、私自拆卸等故障或现象，系统均可自我诊断并切断气源，然后通过IC卡将用户使用信息传递到燃气公司的燃气管理系统。

三、型号、技术参数和外形尺寸1.型号设计序号02或03基表型号C储存卡L逻辑加密卡Z cpu智能卡IC卡家用膜式燃气表2.技术参数及性能指标我公司生产的CGL系列智能家用燃气表的显示形式采用机械数码和液晶双显示。

其技术参数及性能指标见下表：型号CGL1.602 CGL2.503公称流量m³/h 1.6 2.5最大流量m³/h 2.5 4最小流量m³/h 0.016 0.025工作压力Kpa 10最大显示m³9999999.9最小显示m³0.1或0.01精度等级B级基本误差极限Qmax≤Q≤0.2Qmax ≤±30.2Qmax < Q < Qmin ≤±1.5总压力损失pa ≤250工作电压V 4.5V（三节五号电池）工作静电流<5µA开阀时间S < 2s环境条件-10℃~ ﹢50℃≤95％RH表接头螺纹M30×2表接头中心距130mm外形尺寸mm 170×142×227燃气单台重量 1.96kg3.结构、尺寸示意图四、功能1.预收费功能IC卡先购气、后用气，预购气用完后燃气表自动关闭进气阀门，重新购气才能用气。

无线远程传膜式燃气表使用说明书一、产品概述无线远程传膜式燃气表是一款现代化的燃气计量仪器，具备无线远程传输、数据实时监控、高性能低功耗等特性。

它采用了先进的传膜技术，能够精确测量燃气的使用量，并通过无线方式将数据传输至智能管理平台，方便用户随时随地了解燃气使用情况。

本说明书将详细介绍无线远程传膜式燃气表的使用方法及注意事项。

二、使用步骤1.安装与激活将无线远程传膜式燃气表按照安装说明安装在指定位置，确保接管密封、无泄漏。

在初次使用前，请根据智能管理平台的提示激活燃气表，以便进行后续远程管理操作。

2.数据传输与监控无线远程传膜式燃气表会自动实时监测燃气使用量，并通过内置的无线模块将数据传输至智能管理平台。

用户可通过手机APP或网页端随时查看燃气表的运行状态、燃气使用量等信息。

3.充值与缴费当燃气表剩余量低于预设值时，智能管理平台会发出预警提示。

用户可通过手机APP或到指定营业厅进行充值和缴费操作。

缴费成功后，智能管理平台将自动为燃气表重新加气。

4.故障排除与维护若燃气表出现异常或故障，用户可先检查表具外观及接管是否正常。

如无法解决问题，请联系专业人员进行检查和维修。

为保证燃气表正常运行，建议定期进行维护保养。

三、注意事项1.安全使用在使用无线远程传膜式燃气表时，请注意安全使用事项，遵守当地燃气安全法规。

为确保安全，请定期检查燃气表及周边环境是否存在安全隐患，如发现异常应及时处理。

2.保护设备在使用过程中，应避免对燃气表进行剧烈震动或撞击，以免造成设备损坏或测量精度下降。

同时，为防止设备老化，建议在适宜的环境下使用燃气表，避免长时间处于高温、高湿等恶劣环境中。

3.遵守安装规范在进行安装时，请务必遵循安装规范，确保接管连接牢固、密封良好。

如有疑问或困难，请联系专业人员进行安装或指导安装工作。

在使用过程中应经常检查连接是否正常以防止泄漏事故的发生。

4.定期校准为保证测量精度和数据准确性，建议定期对无线远程传膜式燃气表进行校准。

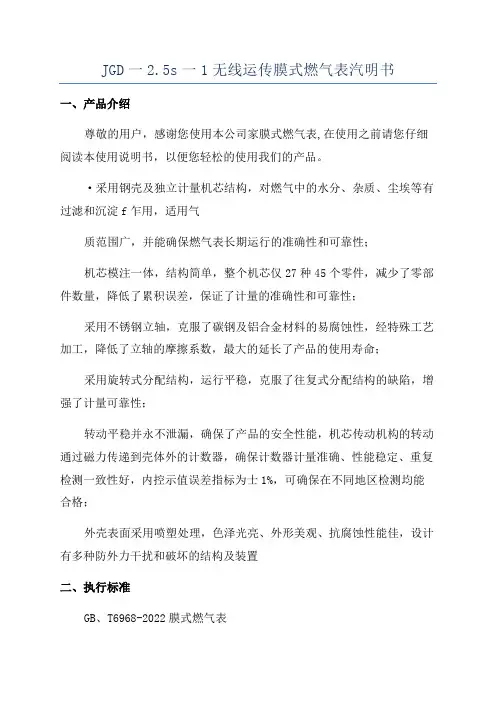

JGD一2.5s一1无线运传膜式燃气表汽明书一、产品介绍尊敬的用户，感谢您使用本公司家膜式燃气表,在使用之前请您仔细阅读本使用说明书，以便您轻松的使用我们的产品。

·采用钢壳及独立计量机芯结构，对燃气中的水分、杂质、尘埃等有过滤和沉淀f乍用，适用气质范围广，并能确保燃气表长期运行的准确性和可靠性；机芯模注一体，结构简单，整个机芯仅27种45个零件，减少了零部件数量，降低了累积误差，保证了计量的准确性和可靠性；采用不锈钢立轴，克服了碳钢及铝合金材料的易腐蚀性，经特殊工艺加工，降低了立轴的摩擦系数，最大的延长了产品的使用寿命；采用旋转式分配结构，运行平稳，克服了往复式分配结构的缺陷，增强了计量可靠性；转动平稳并永不泄漏，确保了产品的安全性能，机芯传动机构的转动通过磁力传递到壳体外的计数器，确保计数器计量准确、性能稳定、重复检测一致性好，内控示值误差指标为士1%，可确保在不同地区检测均能合格；外壳表面采用喷塑处理，色泽光亮、外形美观、抗腐蚀性能佳，设计有多种防外力干扰和破坏的结构及装置二、执行标准GB、T6968-2022膜式燃气表JJG577-2022膜式燃气表ISO9001:2022质量管理体系标准三、工作原理当流动的气体经过燃气表时，由于管道摩擦和机构的阻挡，会在燃气表进出口产生压力差，这种压力差主要推动膜式燃气表的膜片在计量室内运动，同时带动配气机构的协调配气，使膜片的运动能够连续往复的进行，膜式燃气表通过曲柄摇杆机构，将这种直线往复运动转变成圆周运动，圆周运动再通过运动传递机构推动计数器转动，将膜片往复运动的次数记录下来，由于膜片每往复一次，就排出一定量气体，计数器最终通过传动链的转换，将计量的气体的体积显示出来，达到计量气体的目的。

四、功能项目描述1、余额不足关阀当剩余金额到达设定最低金额时，自动关阀，重新上电后开阀；当剩余金额为零时，表具自动关阀，需要在后台充值后，远程下达开阀指令，然后用户在表端长按按键2秒左右，表具才能重新开阀使用。

物联网智能膜式燃气表使用说明书功尊仪表（浙江）有限公司1.产品简介感谢您购买功尊仪表(浙江）有限公司生产的燃气泄漏检测远传控制器产品（下文简称控制器）！为了保证本产品的正常使用，在安装和使用本产品之前，请您务必仔细阅读本产品说明书，并妥善保存，以备将来参考。

物联网智能膜式燃气表由膜式燃气表、控制器、控制阀、采样装置和NB远传模块等部件组成，用于燃气计量和控制。

该产品碱性电池供电，具有定时上报表具运行数据、异常主动上报、远传开关阀控制等优点。

NB-loT蜂窝网络具有低功耗、广覆盖、大连接等优势。

产品设计：结构合理、性能稳定可靠。

2.技术指标规格型号 G1.6 G2.5 G4 G6测量范围 （0.016~2.5）m³/h （0.025~4.0）m³/h （0.04~6.0）m³/h （0.06~10）m³/h 电源 4节LR6型电池（5号碱性电池）额定工作电压 DC6.0V稳态工作电流 ≤ 30μA瞬间最大电流 ≤300mA最大工作压力 30kPa通讯方式 NB-loT上传频率 每天定时上报一次准确度等级 1.5级电池使用寿命 ≥12个月压力总损失 ≤250Pa工作环境温度 -10℃~40℃ 大气压力 86kPa～106kPa 相对湿度 ＜93％产品执行标准防爆标志 Exib II BT3 Gb表13.安装要求（1）燃气表的安装应由专业燃气器具部门按照城镇燃气规范的要求进行；（2）燃气表要安装在远离火源、防雨、防潮、不易碰撞、不受振动并能避免长时间阳光直射的地方；（3）燃气表在接入管道前就排除管道内铁渣、污垢和积水等杂物，并确保管道无泄漏； （4）连接燃气表的两路管路应平行、竖直。

两管路中心应符合燃气表中心距。

连接螺纹应与燃气表螺纹相同。

不允许燃气表强行接入不合格管路，以免造成燃气泄漏。

（5）燃气表安装前应分清进、出气方向，选择相应的表具。

安装时必须按照燃气表壳体上的箭头方向连接进气口和出气口，并且保证竖直安装；（6）燃气表安装完毕后必须检查连接处的密封性，检测压力就小于30kPa，合格后方可投入使用；（7）燃气表前必须安装一个能关闭气路的阀门；（8）燃气表壳上严禁搁置任何物品，注意防湿、防潮，严禁水滴渗入燃气表内，影响正常使用。

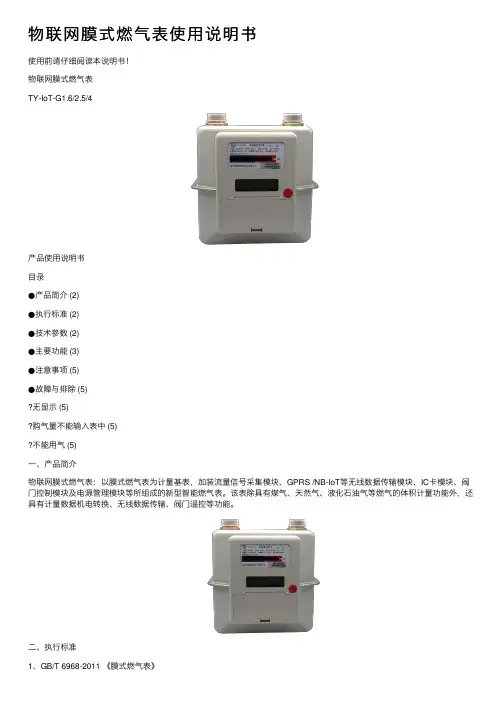

物联⽹膜式燃⽓表使⽤说明书使⽤前请仔细阅读本说明书！物联⽹膜式燃⽓表TY-IoT-G1.6/2.5/4产品使⽤说明书⽬录●产品简介 (2)●执⾏标准 (2)●技术参数 (2)●主要功能 (3)●注意事项 (5)●故障与排除 (5)⽆显⽰ (5)购⽓量不能输⼊表中 (5)不能⽤⽓ (5)⼀、产品简介物联⽹膜式燃⽓表：以膜式燃⽓表为计量基表，加装流量信号采集模块、GPRS /NB-IoT等⽆线数据传输模块、IC卡模块、阀门控制模块及电源管理模块等所组成的新型智能燃⽓表。

该表除具有煤⽓、天然⽓、液化⽯油⽓等燃⽓的体积计量功能外，还具有计量数据机电转换、⽆线数据传输、阀门遥控等功能。

⼆、执⾏标准1、GB/T 6968-2011 《膜式燃⽓表》2、JJG 577-2012 《膜式燃⽓表检定规程》三、技术参数规格型号G1.6 G2.5 G4公称流量q n （m3/h） 1.6 2.5 4.0最⼤流量q max （m3/h） 2.5 4.0 6.0最⼩流量q min （m3/h）0.016 0.025 0.04基本误差0.1q max≤q≤q max±1.5％q min≤q＜0.1q max±3％最⼤⼯作压⼒p max10.0 kPa压⼒损失≤250 Pa计数器最⼤读数99999.999 m3计数器最⼩读数0.2 dm3机电信号转换误差＜0.1m3⼯作温度范围－10℃～＋40℃供电⽅式4节五号碱性电池（福建南孚AA/LR6碱性电池）+1节锂电池⼯作电压DC 4.8V～6.5V电路静态电流＜30 uA四、主要功能（⼀）、数据采集可⾃动采集机电传感器上的脉冲信号，采⽤双⼲簧管/霍尔的采样⽅式。

（⼆）、历史数据保存可保存最近60天⽇⽤量记录、最近10年⽉⽤量记录。

数据可以长期保存，不受外界⼲扰、低电压、掉电、更换电池等影响。

（三）、数据上传可按照每分、每时、每天、每周、每⽉⽅式主动上报表具相关实时数据。

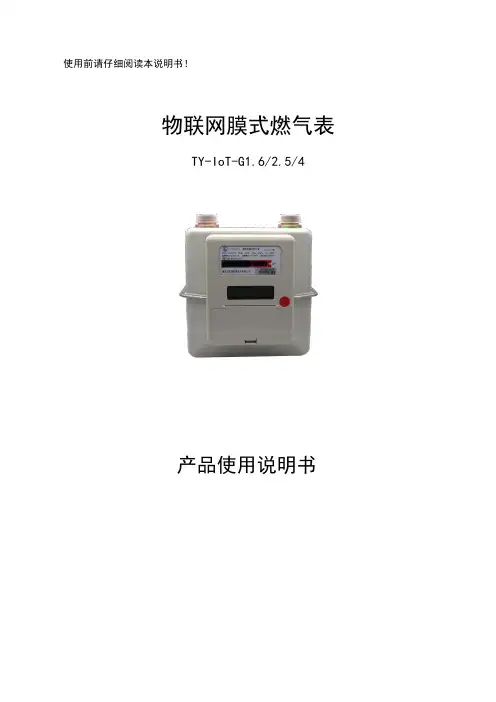

使用前请仔细阅读本说明书！物联网膜式燃气表TY-IoT-G1.6/2.5/4产品使用说明书目录●产品简介 (2)●执行标准 (2)●技术参数 (2)●主要功能 (3)●注意事项 (5)●故障与排除 (5)➢无显示 (5)➢购气量不能输入表中 (5)➢不能用气 (5)一、产品简介物联网膜式燃气表：以膜式燃气表为计量基表，加装流量信号采集模块、GPRS /NB-IoT等无线数据传输模块、IC卡模块、阀门控制模块及电源管理模块等所组成的新型智能燃气表。

该表除具有煤气、天然气、液化石油气等燃气的体积计量功能外，还具有计量数据机电转换、无线数据传输、阀门遥控等功能。

二、执行标准1、GB/T 6968-2011 《膜式燃气表》2、JJG 577-2012 《膜式燃气表检定规程》三、技术参数规格型号G1.6 G2.5 G4公称流量q n （m3/h） 1.6 2.5 4.0最大流量q max （m3/h） 2.5 4.0 6.0最小流量q min （m3/h）0.016 0.025 0.04基本误差0.1q max≤q≤q max±1.5％q min≤q＜0.1q max±3％最大工作压力p max10.0 kPa压力损失≤250 Pa计数器最大读数99999.999 m3计数器最小读数0.2 dm3机电信号转换误差＜0.1m3工作温度范围－10℃～＋40℃供电方式4节五号碱性电池（福建南孚AA/LR6碱性电池）+1节锂电池工作电压DC 4.8V～6.5V电路静态电流＜30 uA四、主要功能（一）、数据采集可自动采集机电传感器上的脉冲信号，采用双干簧管/霍尔的采样方式。

（二）、历史数据保存可保存最近60天日用量记录、最近10年月用量记录。

数据可以长期保存，不受外界干扰、低电压、掉电、更换电池等影响。

（三）、数据上传可按照每分、每时、每天、每周、每月方式主动上报表具相关实时数据。

（四）、低电压主动上报电池电压变低时主动上报。

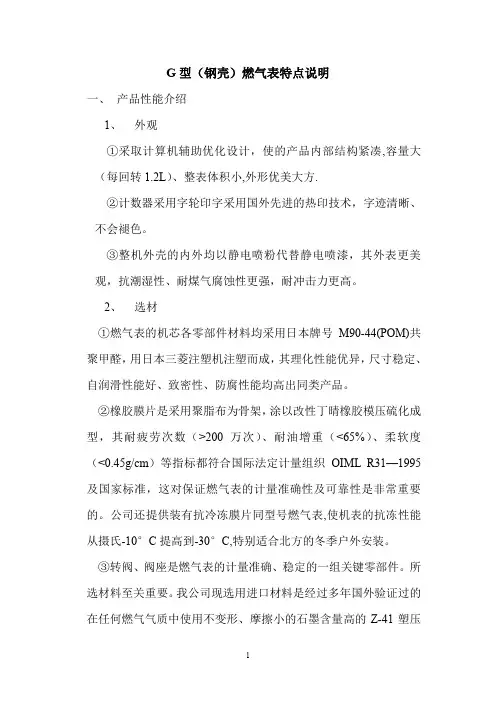

G型（钢壳）燃气表特点说明一、产品性能介绍1、外观①采取计算机辅助优化设计，使的产品内部结构紧凑,容量大（每回转1.2L）、整表体积小,外形优美大方.②计数器采用字轮印字采用国外先进的热印技术，字迹清晰、不会褪色。

③整机外壳的内外均以静电喷粉代替静电喷漆，其外表更美观，抗潮湿性、耐煤气腐蚀性更强，耐冲击力更高。

2、选材①燃气表的机芯各零部件材料均采用日本牌号M90-44(POM)共聚甲醛，用日本三菱注塑机注塑而成，其理化性能优异，尺寸稳定、自润滑性能好、致密性、防腐性能均高出同类产品。

②橡胶膜片是采用聚脂布为骨架，涂以改性丁晴橡胶模压硫化成型，其耐疲劳次数（>200万次）、耐油增重（<65%）、柔软度（<0.45g/cm）等指标都符合国际法定计量组织OIML R31—1995及国家标准，这对保证燃气表的计量准确性及可靠性是非常重要的。

公司还提供装有抗冷冻膜片同型号燃气表,使机表的抗冻性能从摄氏-10°C提高到-30°C,特别适合北方的冬季户外安装。

③转阀、阀座是燃气表的计量准确、稳定的一组关键零部件。

所选材料至关重要。

我公司现选用进口材料是经过多年国外验证过的在任何燃气气质中使用不变形、摩擦小的石墨含量高的Z-41塑压粉，其具有良好的减摩性，研磨后的平面度高。

3、结构①计数器罩采用聚碳酸酯材料，抗冲击力强，且螺钉头沉进槽中，抗拆卸能力强。

②采用特制螺钉头和铅封装置，提高了防拆性和减少了非法拆开煤气表的可能。

③传动件中设有防逆转装置，杜绝了反向进气用表的可能。

④阀的结构保持采用了360°旋转的方式，其抗污气杂质粘附能力、抗冻结能力强，运转平稳、灵活。

机芯压损能保持在较小的数值范围内。

从而使得整表机械压损与其它机表相比又有所降低,机表小流量准确性有所提高。

⑤采用上、下壳、壳卡压装封装方式，保证了密封的可靠性。

⑥燃气表机芯设计每回转容积为1.2L，体积小、通道大，回转能力大，抗污气、抗冻结能力强，压力损失小，精度高，适用于燃气公司自人工煤气转换天然气的计量使用。

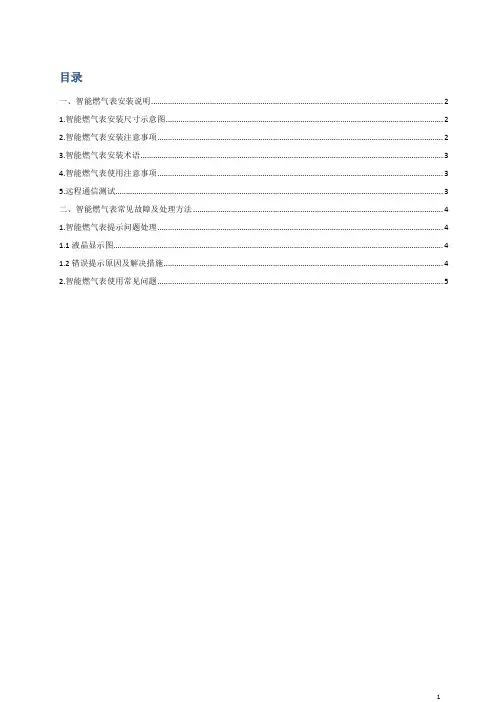

目录一、智能燃气表安装说明 (2)1.智能燃气表安装尺寸示意图 (2)2.智能燃气表安装注意事项 (2)3.智能燃气表安装术语 (3)4.智能燃气表使用注意事项 (3)5.远程通信测试 (3)二、智能燃气表常见故障及处理方法 (4)1.智能燃气表提示问题处理 (4)1.1液晶显示图 (4)1.2错误提示原因及解决措施 (4)2.智能燃气表使用常见问题 (5)1一、智能燃气表安装说明1.智能燃气表安装尺寸示意图产品规格H(mm) W(mm) D(mm) E(mm) A(mm)G1.6G2.5223.5 200.6 170.6 65.35 130G42.智能燃气表安装注意事项●燃气气质应符合《GB 50028-2006 城镇燃气设计规范》的要求，由具有资质的专业部门按照《GB3836.15-2010 爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的要求进行安装调试。

●燃气表不得安装在卧室、浴室及易燃易爆区域，应安装在通风干燥的地方，远离明火至少1.5米，避免阳光直射。

如图所示：●燃气表应直立安装并按壳体上标明的气体入口方向正确联接，施加给表接头的力矩应不能超过80N·m，安装前，应先排除管道内的铁渣、灰尘和水等杂物。

●在安装燃气表及其它配套设施时，请确保距离燃气表任一表面至少50cm的范围内，不得存在磁感应强度大于20mT的磁场。

●燃气表入口处的管道必须安装一个关闭气路的阀门（进气总阀）。

燃气表安装好后，应检查联接处的密封性，严禁用明火检漏。

进入燃气表内的气体压力不得超过其规定的最大压力值。

●智能燃气表安装前后需用空气进行气密性检漏，检测压力不得超过10kPa。

严禁使用明火。

3.智能燃气表安装术语使用压力：实际使用时管道的压力（建议在 0.5~10kpa 范围内）。

最大工作压力：是燃气表密封性的安全限值，通常最高值为 50kpa，一般不建议在这个压力下长期使用。

管道压力：是指燃气在管道中的输送压力，一般在 2.6 公斤力左右（ 1 公斤力=100kPa），属于高压燃气范畴，不能直接入户，必须调压后才能使用。

1、根据管路实际安装，确定安装位置。

G6/10/16/25型具有落地安装和挂墙安装两种形式，G40、G65型为落地时安装，产品符合安装规范。

2、安装时先把前后箱门以及左右箱边取下，使用膨胀螺栓及螺母将箱体固定于用气建筑物的地面或外墙壁上（根据实际情况选用角钢支撑架）。

3、然后将燃气表和IC控制阀装入箱体内，最后拧紧进出口两侧连接燃气管路法兰螺栓螺母，装回前后箱门以及左右箱边，安装完毕。

1、燃气表箱到建筑物的门、窗或其他通向室内的孔槽的水平净距不应小于1.5m，且不应安装在建筑物的门、窗的上、下方墙上及阳台的下方；不应安装在室内通风机进风口墙上。

燃气箱上部宜设遮雨棚。

2、连接燃气表箱的法兰接口时不可强行就位。

3、严禁明火靠近。

4、非专业人员不得拆卸。

地址: 重庆市北部新区黄山大道中段69号电话: +86(023)67602580 67078228 传真: +86(023)67619960邮编: 401121网址: //电邮: company@燃气表箱使用说明书重庆前卫克罗姆表业有限责任公司Qianwei Kromschroder Meters (Chongqing) Co.Ltd.注：管件组和角钢支撑架适用与G25及其以下工业表（选配）。

该燃气表箱是由重庆前卫克罗姆表业有限责任公司(中德合资)生产，能够有效地为燃气公司的日常管理和维护提供便利。

目前有BK-G6/10/16/25/40/65智能膜式燃气表型箱体。

该系列箱体按照北京燃气集团技术要求设计定制，有效地提高了燃气表的防护性能，提高了系统安全性和管理效益。

表箱体采用1~1.5mm 优质冷板轧制而成，表面静电喷塑处理，附着力强，经久耐用。

箱体设计合理，安装操作方便，规范美观，质量可靠。

● 箱门正面或箱子顶盖设置有用户插IC 卡和更换电池开口；● 箱门正面设置有燃气表计数器观察窗口，便于用户和工作人员查看数据； ●箱体结构紧凑，安装、维护方便。

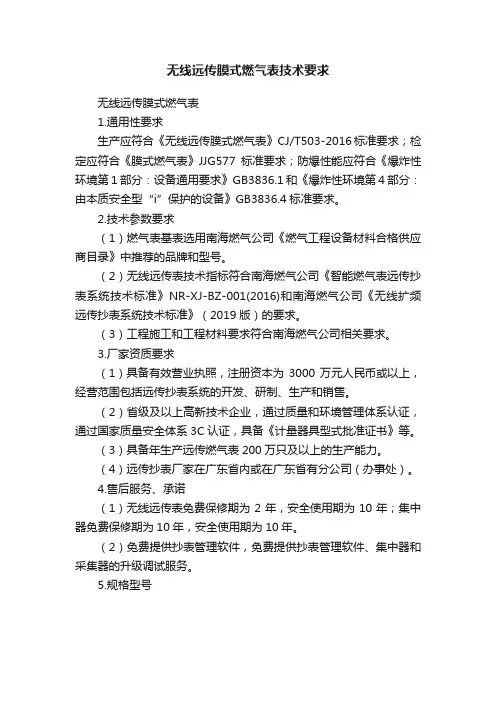

无线远传膜式燃气表技术要求无线远传膜式燃气表1.通用性要求生产应符合《无线远传膜式燃气表》CJ/T503-2016标准要求；检定应符合《膜式燃气表》JJG577标准要求；防爆性能应符合《爆炸性环境第1部分：设备通用要求》GB3836.1和《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB3836.4标准要求。

2.技术参数要求（1）燃气表基表选用南海燃气公司《燃气工程设备材料合格供应商目录》中推荐的品牌和型号。

（2）无线远传表技术指标符合南海燃气公司《智能燃气表远传抄表系统技术标准》NR-XJ-BZ-001(2016)和南海燃气公司《无线扩频远传抄表系统技术标准》（2019版）的要求。

（3）工程施工和工程材料要求符合南海燃气公司相关要求。

3.厂家资质要求（1）具备有效营业执照，注册资本为3000万元人民币或以上，经营范围包括远传抄表系统的开发、研制、生产和销售。

（2）省级及以上高新技术企业，通过质量和环境管理体系认证，通过国家质量安全体系3C认证，具备《计量器具型式批准证书》等。

（3）具备年生产远传燃气表200万只及以上的生产能力。

（4）远传抄表厂家在广东省内或在广东省有分公司（办事处）。

4.售后服务、承诺（1）无线远传表免费保修期为2年，安全使用期为10年；集中器免费保修期为10年，安全使用期为10年。

（2）免费提供抄表管理软件，免费提供抄表管理软件、集中器和采集器的升级调试服务。

5.规格型号下行无线扩频通讯，通讯距离≥2000米3主站必要设备自动抄表，数据管理和数据查询4中继器辅助设备中转通讯信号，辅助抄表5移动抄表装置（手持机）辅助设备移动版主站，实现手动抄表和阀控。

一．概述CGL型系列燃气表是依据GB/T6968-1997《膜式煤气表》和CJ/T112-2000《IC卡家用膜式燃气表》标准，以膜式燃气表为计量基表，以IC卡为媒体，加装电子控制器所组成的一种具有预付费功能的燃气计量装置。

燃气表由计量基表和电子控制器、电机阀三大部分组成。

计量基表机体采用铝合金铸造而成，机体内外采用静电喷塑、镀锌防腐处理，整机具有计量准确、压损小、气密性高、寿命长等特点，可广泛用于天然气、液化石油气、人工煤气等燃气的计量；电子控制器内嵌有低功率、高性能的单片机系统，所有程序和数据处理均自动完成，燃气表用户管理通过电脑售气管理系统进行开户、气量预售、补卡、退户、过户、对IC卡进行密码设置，且可按需要储存用户表的表号、表常数、用户住址、姓名等一切初始档案记录。

GGL1.602GGL2.503CGL4型燃气表制造生产许可证证号为：京制00000332号。

二、产品特点（1）具有计量准确、压损小、气密性高、安全性强、寿命长等特点（2）电子控制器具有超低功耗性能特点：低功耗单片机和低功耗的电路设计，使电子控制器系统静态功耗仅5µA；（3）多功能液晶显示，可提示购气量、累计气量、剩余气量、电源欠压、阀门开关状态、系统故障等信息清晰直观，读书方便；（4）强大的自我保护和自我诊断功能：燃气表在使用过程中出现的如：电源欠压、强磁干扰、传感器坏、流量超标、私自拆卸等故障或现象，系统均可自我诊断并切断气源，然后通过IC卡将用户使用信息传递到燃气公司的燃气管理系统。

三、型号、技术参数和外形尺寸1.型号设计序号02或03基表型号C储存卡L逻辑加密卡Z cpu智能卡IC卡家用膜式燃气表2.技术参数及性能指标我公司生产的CGL系列智能家用燃气表的显示形式采用机械数码和液晶双显示。

其技术参数及性能指标见下表：3.结构、尺寸示意图四、功能1.预收费功能IC卡先购气、后用气，预购气用完后燃气表自动关闭进气阀门，重新购气才能用气。

无线远传膜式燃气表的工作原理嘿，朋友们！今天咱来聊聊无线远传膜式燃气表的工作原理。

你看啊，这燃气表就像是家里的一个小管家，默默地工作着。

它的工作原理呢，其实挺有意思的。

燃气通过管道进入燃气表，就好像是一群小客人来到了一个特别的地方。

燃气表里面有个膜片，就跟一个会跳舞的小精灵似的。

燃气一进来，就推动着这个小精灵不停地跳动。

这个跳动可重要啦，它就像是一个信号，告诉燃气表燃气的使用情况呢！
然后呢，这个信号会被转化成数据，就好像是把小精灵的舞蹈动作翻译成我们能看懂的数字。

这些数据会通过无线的方式传输出去，就跟我们不用线就能打电话一样神奇。

这无线传输就像是给这些数据装上了翅膀，让它们能飞到该去的地方。

那边的工作人员就能知道我们用了多少燃气啦。

你说这是不是很厉害？就好像有一双眼睛在时刻盯着燃气的使用情况呢。

而且啊，它还特别靠谱，一直兢兢业业地工作，从来不会偷懒。

咱再想想，如果没有这个无线远传膜式燃气表，那得有多麻烦呀！工作人员得一家一家地去抄表，多累呀！现在有了它，一切都变得简单又方便。

所以说呀，这个小小的燃气表可真是个大功臣呢！它让我们的生活变得更加便捷，也让燃气的使用更加合理。

咱可得好好谢谢它呀！是不是呀？。

膜式燃气表拆机家庭“三表”（水、电、气）与人们的生活密切相关，其中燃气表最为神秘。

不仅由于安全防爆严格、经营高度垄断；其特殊的计量原理，不为一般人所知；换下的旧表，也被回收销毁，很少有人拆解。

最近，下面我们对某家燃气表进行拆机，分析内部结构及计量原理。

一、外形，这是最常用的J2.5型家用膜式燃气表（这几年出厂的电子式、IC卡式等型号，只要计量箱是膜式，基本原理相同，只是显示、储存、抄表信息功能不同）该表生产厂：重庆前卫克罗姆表业有限责任公司，全球排名第四的燃气计量器具供应商。

是由德国埃尔斯特公司（成立于1848年，是全球最大的燃气表制造商、埃尔斯特集团的重要成员。

是全球领先的高精度燃气表、电表、水表的制造商。

）与重庆前卫仪表有限责任公司（隶属中国船舶重工集团）于2001年1月共同投资组建的合资企业。

二、膜式燃气表结构：膜式燃气表属于一种容积式机械仪表，由两个容器(计量箱)组成计量系统。

每个容器由凹型膜片横隔中间---又将每个容器分成两个能互补形状的计量室。

膜片运动的推动力依靠燃气表进出口处的气体压力差。

在压力差的作用下，膜片产生不断的交替运动，推动两组滑阀把充满计量室内的燃气不断地分隔成单个的计量体积（循环体积）排向出口，再通过机械传动机构与计数器相连，实行对单个计量体积的计数，从而测得流过管道的燃气总量。

三、煤气表工作原理（视频附后）：煤气表内有两个计量箱，每个计量箱内中心线装有合成橡胶制成的皮膜，将其分隔成两个计量气室。

煤气流过时，皮膜伸缩，因而改变皮膜与计量箱之间的体积，同时推动滑阀盖改变位置。

当左滑阀盖右移时，A室进气、B室排气，右滑阀盖在中间，C和D室停止进排气。

A室进气后，左滑阀盖左移至中间，右滑阀盖左移，此时D室进气、C室排气，A和B室停止进排气。

接着左滑阀盖再左移，右滑阀盖右移至中间，此时B 室进气，A室排气，C和D室停止进排气。

然后左滑阀盖移至中间，右滑阀盖右移，此时C室进气，D室排气，A和B室停止进排气。

膜式燃气表基表是一种用于测量燃气流量的仪器，其结构紧凑、精度高、稳定性好，是燃气计量领域的重要设备。

下面将对膜式燃气表基表进行简要介绍。

一、结构特点膜式燃气表基表主要由基表和膜片机构组成。

基表是测量底部的燃气流量，通过内部齿轮机构进行测量。

膜片机构则包括多个膜片，这些膜片通过不同的运动形式，如弯曲、压缩和拉伸，来控制燃气流量的通过，从而实现对燃气流量的精确测量。

二、工作原理膜式燃气表基表的工作原理基于伯努利定理。

当燃气通过基表和膜片机构时，由于流速不同，膜片会受到不同的力，从而改变燃气流量。

这种变化会被内部的齿轮机构精确地测量和记录，从而实现对燃气流量的计量。

三、优势膜式燃气表基表的优点主要有：1. 精度高：由于采用了先进的齿轮机构和膜片机构，能够精确地测量和记录燃气流量变化，从而保证测量精度。

2. 稳定性好：膜式燃气表基表经过长时间运行测试，其稳定性得到了充分验证，能够保证长时间运行下的准确计量。

3. 体积小：由于采用了紧凑的结构设计，膜式燃气表基表能够适应各种不同的安装环境，节省空间。

4. 可靠性高：膜式燃气表基表经过严格的质量控制和测试流程，能够保证其长期稳定运行。

四、应用场景膜式燃气表基表广泛应用于燃气计量领域，如城市燃气、工业燃气等领域。

其适用于各种不同的燃气管道和设备，如燃气热水器、燃气锅炉等。

同时，膜式燃气表基表也适用于各种不同的安装环境，如室内、室外等。

总之，膜式燃气表基表是一种重要的燃气计量设备，具有精度高、稳定性好、体积小、可靠性高等优点。

随着城市化和工业化的不断推进，膜式燃气表基表的应用将会越来越广泛。
