干簧管的基本特性参数

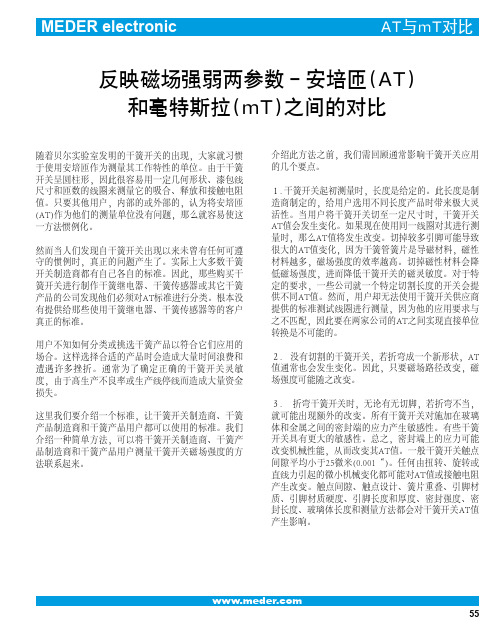

反映磁场强弱两参数－安培匝(AT)和毫特斯拉(mT)之间的对比随着贝尔实验室发明的干簧开关的出现，大家就习惯于使用安培匝作为测量其工作特性的单位。

由于干簧开关呈圆柱形，因此很容易用一定几何形状、漆包线尺寸和匝数的线圈来测量它的吸合、释放和接触电阻值。

只要其他用户，内部的或外部的，认为将安培匝(AT)作为他们的测量单位没有问题，那么就容易使这一方法惯例化。

然而当人们发现自干簧开关出现以来未曾有任何可遵守的惯例时，真正的问题产生了。

实际上大多数干簧开关制造商都有自己各自的标准。

因此，那些购买干簧开关进行制作干簧继电器、干簧传感器或其它干簧产品的公司发现他们必须对AT标准进行分类。

根本没有提供给那些使用干簧继电器、干簧传感器等的客户真正的标准。

用户不知如何分类或挑选干簧产品以符合它们应用的场合。

这样选择合适的产品时会造成大量时间浪费和遭遇许多挫折。

通常为了确定正确的干簧开关灵敏度，由于高生产不良率或生产线停线而造成大量资金损失。

这里我们要介绍一个标准，让干簧开关制造商、干簧产品制造商和干簧产品用户都可以使用的标准。

我们介绍一种简单方法，可以将干簧开关制造商、干簧产品制造商和干簧产品用户测量干簧开关磁场强度的方法联系起来。

介绍此方法之前，我们需回顾通常影响干簧开关应用的几个要点。

１. 干簧开关起初测量时，长度是给定的。

此长度是制造商制定的，给用户选用不同长度产品时带来极大灵活性。

当用户将干簧开关切至一定尺寸时，干簧开关AT值会发生变化。

如果现在使用同一线圈对其进行测量时，那么AT值将发生改变。

切掉较多引脚可能导致很大的AT值变化，因为干簧管簧片是导磁材料，磁性材料越多，磁场强度的效率越高。

切掉磁性材料会降低磁场强度，进而降低干簧开关的磁灵敏度。

对于特定的要求，一些公司就一个特定切割长度的开关会提供不同AT值。

然而，用户却无法使用干簧开关供应商提供的标准测试线圈进行测量，因为他的应用要求与之不匹配，因此要在两家公司的AT之间实现直接单位转换是不可能的。

自动喷水灭火系统《产品重点件或产品特征描绘填报表》填写指南1．一般要求：填报表应填写完好，不合用的项目在对应的记录表格中以斜杠画掉，记录填写应使用蓝色或黑色的钢笔或碳素笔填写，笔迹应清楚、规范。

填报的内容应真切并由填报方代表署名或盖印确认。

2.申报单位：应填写制造商的正确、合法名称，应与申请资料及公司注册文件一致。

3.产品名称 / 型号：按相应产品标准及认证规则中规定的名称和表示方式填写。

4.洒水喷头4.1构造和参数a.溅水盘：使用图纸和/ 或文字描绘溅水盘的尺寸、形状、齿数、标明的内容等。

b. 喷头体：使用图纸和/ 或文字描绘喷头本体的外形、孔口直径及允差、轭臂的形状、承载点的间距、接口螺纹、隐蔽罩的构造、装修盖的构造和焊接点数及地点等。

c. 密封构造：使用图纸和/ 或文字描绘喷头密封座的形状尺寸、密封元件的设置地点和种类（“ O”型橡胶圈；聚四氟乙烯垫圈；聚四氟乙烯覆膜弹簧垫片）。

d.构造说明图：随本表应附有每个规格产品的装置图( 必需时应附零件图 )，图纸幅面为A4 ，应采纳自动画图仪器绘制，图面整齐、清楚，尺寸标明清楚，切合国家制图标准的相关规定。

起码应包含有上述要求的信息。

图纸中所标示的信息应与“构造及参数”中所标示的信息一致！4.2原资料与重点配件a.玻璃球、易熔元件：应使用文字说明并在装置图中标示出喷头配用热敏感元件的名称、型号规格、公称动作温度等级、生产商的名称或商标、启用的时间。

b.材质：应使用文字说明并在装置图中标示出喷头体的材质（如黄铜 H59 ；铜合金 ZCuZn38 等）、溅水盘的材质（如黄铜 H62 ；铜合金 ZCuZn38 等）、密封座的材质（如黄铜H80 ；铜合金 ZCuZn38 等）。

5.湿式报警阀5.1构造和参数a.构造型式：使用图纸和/ 或文字描绘湿式报警阀阀体及阀瓣构造和形状、阀盖的地点、阀的连结方式；延缓器的形状、构造尺寸、工作原理；水力警铃的构造、形状等。

干簧管附：干簧管的主要性能指标干簧管（Reed Switch）也称舌簧管或磁簧开关，是一种磁敏的特殊开关，是干簧继电器和接近开关的主要部件。

干簧管于1936年由贝尔电话实验室的沃尔特。

埃尔伍德（Walter B. Ellwood）发明，他本人于1940年6月27日在美国申请专利，专利号为2264746。

干簧管简介干簧管通常有两个软磁性材料做成的、无磁时断开的金属簧片触点，有的还有第三个作为常闭触点的簧片。

这些簧片触点被封装在充有惰性气体(如氮、氦等)或真空的玻璃管里，玻璃管内平行封装的簧片端部重叠，并留有一定间隙或相互接触以构成开关的常开或常闭触点。

干簧管比一般机械开关结构简单、体积小、速度高、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强等特点，工作可靠性很高。

2工作原理干簧管的工作原理非常简单，两片端点处重叠的可磁化的簧片、密封于一玻璃管中，两簧片分隔的距离仅约几个微米，玻璃管中装填有高纯度的惰性气体，在尚未操作时，两片簧片并未接触、外加的磁场使两片簧片端点位置附近产生不同的极性，结果两片不同极性的簧片将互相吸引并闭合。

依此技术可做成非常小尺寸体积的切换组件，并且切换速度非常快速、且具有非常优异的信赖性。

永久磁铁的方位和方向确定何时以及多少次开关打开和关闭。

干簧管工作原理如此形成一个转换开关：当永久磁铁靠近干簧管或绕在干簧管上的线圈通电形成的磁场使簧片磁化时，簧片的触点部分就会被磁力吸引，当吸引力大于簧片的弹力时，常开接点就会吸合；当磁力减小到一定程度时，接点被簧片的弹力打开。

3构建簧片触点良好的电气连接是通过对两个簧片的接触部分进行镀一层很厚的非磁性贵金属来实现的，低电阻率的银比耐腐蚀的金更适合做为镀层材料[1].同样也有使用水银的湿簧管，湿簧管的触点必须成对安装使用。

两个簧导线制成镍/铁（镍铁）合金（52%的镍）。

受影响的，通过磁场的磁簧引线必须是铁磁性的。

三种最流行的材料性质，容易退火的铁磁性：铁，钴和镍。

干簧管工作原理和特性(一)干簧管的工作原理在比较敏感的环境下使用干簧开关通常会使用磁铁来激活干簧开管，清晰的了解这一相互作用对保证传感器正常工作是非常重要的。

传感器可能应用于常开模式，常闭模式或者保持模式上。

于常开模式下，当有磁铁挨近干簧开关时(反之亦然)干簧片就会关闭，将磁铁移开后干簧片就会重新打开。

于常闭模式下，当有磁铁挨近磁簧开关时干簧片就会打开，将磁铁移开后干簧片就会重新关闭。

于保持模式上，干簧片可能是在常开或者常闭两种状态，当有磁铁挨近干簧管时干簧片就会改变它们的形态，如果起初的形态是打开，现在就会关闭，当磁铁移开后干簧片仍会保持关闭，这时将改变了磁极性的磁铁再挨近时干簧片才会打开，将磁铁移走后干簧片仍会保持打开。

此时再将磁铁的磁极反转并挨近干簧管时开关会再次关闭，而磁铁移开后仍保持关闭，于这情况下一个是保持模式传感器或者是双稳态传感器。

于以下的图表，我们会概述当使用磁铁时一些必须注意的要点，请记住磁场是三维的。

在磁簧开关中永久性磁铁是最常用到的，其使用方法取决于实际应用，以下是一些应用方法：由前到后的动作(见图一)；图一，展示了磁铁由前向后的挪移是干簧开关的状态变化。

旋转动作(见图二)；图二，显示了一个干簧管在磁铁做旋转动作时的状态变化。

环状磁铁平行挪移(见图三)；图三，让干簧开关穿过环状磁铁中心显示出开闭点。

使用磁屏蔽片来改变磁通流 (见图四)图四，磁屏蔽经过干簧管和永久磁铁缩之间时分流了可以干扰干簧开关开合的磁力线。

绕轴转动(见图五)；图五，做绕轴转动的磁铁对干簧开关开合的干扰。

干簧管工作原理和特性(二)平行动作(见图 1，图 2，图 3，图 4，图 5)；与以上的垂直运动相结合 (见图 6，图 7，图 8，图 9)；在我们探讨每一个方法前，首先要清晰各种状态干簧管及磁铁位置间的关系以及他们在开或者合状态下的特性。

根据干簧管尺寸与磁场强度的不同，开关的开合点也会有相应的改变。

首先我们来先考虑磁铁与干簧管(磁簧开关)是平行安放的情况。

干式舌簧触点一用途适用于通讯检测、计算机、液位控制、防爆开关（触点密封）、行程开关、计数器及各种自动控制，继电保护等设备中作为快速开闭或转换电路之用。

二主要技术参数1、触点形式：SH-11、SH-12、SH-13、SH-21、SH-22 型为动合触点（1 常开）；SH-23、SH-33、CM1-3型为转换触点（1常开，1常闭）。

2、可变规格：舌簧触点各个型号，按动作值、返回值的安匝（AW数，可分为1、2、3、4、5五个规格。

（有的型号只有其中的一部分规格）附值列于其型号后。

例如：SH-11/5是SH-11型中第5种规格。

如有特殊要求安匝值得可以特殊制造。

产品介绍SH-IL SH ]»SH-HA SH-：■Jt开*&1E吃威亟Hl m白厂动作宣和£直门讴||||安Hi g、创ft出N】，畑）L返I叫酣町*.nt»）*翹卑电用上n>iJ与itjfeahk wX石厂MI砥g®5W10070.盟Q32 24 64W型,DJ02:翻卫阳20^OVAJOW?20VfljSF9M20)2^2 IS 96o7 'IK96JDQ4MH>-W-I5O44XHX2V&I 址Ilf钊.IE4C000』5W]X|tfWOO也J%1Woj0 1L5J0-1卫Txl4ft-1SHK 系列舌簧开关 一用途SHK 系列开关在冶金、石油、化工、矿山、机械工业中作为液压控制、阀门控制、流量控制 及限位开关之用。

二结构与工作原理SHK 系列开关是由舌簧管、磁钢和外壳构成的。

在外界磁场的驱动下开闭电路。

如图 1所示为SHK-33J 及SHK-33JG 舌簧开关动作原理图。

当外界磁铁向下运动经A 点到B 位时，外界磁铁与开关本身的磁铁极性相同磁力相加使常开接点闭合。

外界磁铁继续下降到 C 位时，外界磁铁磁力对开关作用减小，但接点借本身磁力仍保持动作状态，实现记忆。
