直流电动机转速电流双闭环调速系统设计

双闭环直流调速系统设计及仿真一转速、电流双闭环控制系统一般来说，我们总希望在最大电流受限制的情况下，尽量发挥直流电动机的过载能力，使电力拖动控制系统以尽可能大的加速度起动，达到稳态转速后，电流应快速下降，保证输出转矩与负载转矩平衡，进入稳定运行状态[1]。

这种理想的起动过程如图1所示。

nnt图1 转速调节系统理想起动过程为实现在约束条件快速起动，关键是要有一个使电流保持在最大值的恒流过程。

根据反馈控制规律，要控制某个量，就要引入这个量的负反馈。

因此很自然地想到要采用电流负反馈控制过程。

这里实际提到了两个控制阶段。

起动过程中，电动机转速快速上升，而要保持电流恒定，只需电流负反馈；稳定运行过程中，要求转矩保持平衡，需使转速保持恒定，应以转速负反馈为主。

如何才能做到使电流、转速两种负反馈在不同的控制阶段发挥作用呢？答案是采用转速、电流双闭环控制系统。

如图2所示。

图2 双闭环直流调速控制系统原理图参考双闭环的结构图和一些电力电子的知识，采用机理分析法可以得到双闭环系统的动态结构图。

如图3所示。

图3 双闭环直流调速系统动态结构图在转速环、电流环的反馈通道和输入端增加了转速滤波、电流滤波和给定滤波环节。

因为电流检测信号中常含有交流成分，须加低通滤波，其滤波时间常数按需要而定。

滤波环节可以抑制检测信号中的交流分量，但同时也个反馈检测信号带来延迟。

所以在给定信号通道中加入一个给定滤波环节，使给定信号与反馈信号同步，并可使设计简化。

由测速发电机得到的转速反馈电压含有电机的换向纹波，因此也需要滤波，其时间常数用表示[2]。

二双闭环控制系统起动过程分析前面已经指出，设置双闭环控制的一个重要目的就是要获得接近于理想的起动过程，因此在分析双闭环调速系统的动态性能时，有必要先探讨它的起动过程。

双闭环调速系统突加给定电压由静止状态起动时，转速和电流的过渡过程如图4所示。

由于在起动过程中转速调节器ASR 经历了不饱和、饱和、退饱和三个阶段，整个过渡过程也就分为三个阶段，在图中表以Ⅰ、Ⅱ和Ⅲ。

双闭环直流调速系统设计一、系统组成与数学建模1）系统组成为了实现转速和电流两种负反馈分别起作用，可在系统中设置两个调节器，分别调节转速和电流，即分别引入转速负反馈和电流负反馈。

二者之间实行嵌套（或称串级）联接如下图所示。

L+-图中，把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE。

从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。

这就形成了转速、电流双闭环调速系统。

为了获得良好的静、动态性能，转速和电流两个调节器一般都采用P I 调节器，这样构成的双闭环直流调速系统的电路原理图示于下图。

图中标出了两个调节器输入输出电压的实际极性，它们是按照电力电子变换器的控制电压U c为正电压的情况标出的，并考虑到运算放大器的倒相作用。

2）数学建模图中W ASR(s)和W ACR(s)分别表示转速调节器和电流调节器的传递函数。

如果采用PI调节器，则有ss K s W i i iACR 1)(ττ+= ss K s W n n nASR 1)(ττ+=二、 设计方法采用工程设计法 1、设计方法的原则： （1）概念清楚、易懂； （2）计算公式简明、好记；双闭环直流调速系统的动态结构图（3）不仅给出参数计算的公式，而且指明参数调整的方向； （4）能考虑饱和非线性控制的情况，同样给出简单的计算公式； （5）适用于各种可以简化成典型系统的反馈控制系统。

2、工程设计方法的基本思路:（1）选择调节器结构,使系统典型化并满足稳定和稳态精度。

（2）设计调节器的参数，以满足动态性能指标的要求。

一般来说，许多控制系统的开环传递函数都可表示为∏∏==++=n1i irm1j j )1()1()(s T ss K s W τ上式中，分母中的 sr 项表示该系统在原点处有 r 重极点，或者说，系统含有 r 个积分环节。

根据 r=0，1，2，……等不同数值，分别称作0型、I 型、Ⅱ型、……系统。

实验二 转速、电流双闭环直流调速系统一、实验目的1．了解转速、电流双闭环直流调速系统的组成。

2．掌握双闭环直流调速系统的调试步骤，方法及参数的整定。

3．测定双闭环直流调速系统的静态和动态性能及其指标。

4．了解调节器参数对系统动态性能的影响。

二、实验系统组成及工作原理双闭环调速系统的特征是系统的电流和转速分别由两个调节器控制，由于调速系统调节的主要参量是转速，故转速环作为主环放在外面，而电流环作为副环放在里面，可以及时抑制电网电压扰动对转速的影响。

实际系统的组成如实验图2-1所示。

实验图2-1 转速、电流双闭环直流调速系统主电路采用三相桥式全控整流电路供电。

系统工作时，首先给电动机加上额定励磁，改变转速给定电压*n U 可方便地调节电动机的转速。

速度调节器ASR 、电流调节器ACR 均设有限幅电路，ASR 的输出*i U 作为ACR 的给定，利用ASR 的输出限幅*im U 起限制起动电流的作用；ACR 的输出c U 作为触发器TG 的移相控制电压，利用ACR 的输出限幅cm U 起限制αmin 的作用。

当突加给定电压*n U 时，ASR 立即达到饱和输出*im U ，使电动机以限定的最大电流I dm 加速起动，直到电动机转速达到给定转速(即*n n U U )并出现超调，使ASR 退出饱和，最后稳定运行在给定转速（或略低于给定转速）上。

三、实验设备及仪器1.主控制屏NMCL-322.直流电动机-负载直流发电机-测速发电机组3. NMCL －18挂箱、NMCL-333挂箱及电阻箱4.双踪示波器5.万用表四、实验内容1.调整触发单元并确定其起始移相控制角，检查和调整ASR 、ACR ，整定其输出正负限幅值。

2.测定电流反馈系数β和转速反馈系数α，整定过电流保护动作值。

3.研究电流环和转速环的动态特性，将系统调整到可能的最佳状态，画出)(t f I d =和)(t f n =的波形，并估算系统的动态性能指标（包括跟随性能和抗扰性能）。

1 设计方案论证电流环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。

方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。

转速环调节器方案一，采用PID调节器，PID调节器是最理想的调节器，能够平滑快速调速，但在实际应用过程中存在微分冲击，将对电机产生较大的冲击作用，一般要小心使用。

方案二，采用PI调节器，PI调节器能够做到无静差调节，且电路较PID调节器简单，故采用方案二。

2双闭环调速控制系统电路设计及其原理综述随着现代工业的开展，在调速领域中，双闭环控制的理念已经得到了越来越广泛的认同与应用。

相对于单闭环系统中不能随心所欲地控制电流和转矩的动态过程的弱点。

双闭环控制那么很好的弥补了他的这一缺陷。

双闭环控制可实现转速和电流两种负反应的分别作用，从而获得良好的静，动态性能。

其良好的动态性能主要表达在其抗负载扰动以及抗电网电压扰动之上。

正由于双闭环调速的众多优点，所以在此有必要对其最优化设计进展深入的探讨和研究。

本次课程设计目的就是旨在对双闭环进展最优化的设计。

整流电路本次课程设计的整流主电路采用的是三相桥式全控整流电路，它可看成是由一组共阴接法和另一组共阳接法的三相半波可控整流电路串联而成。

共阴极组VT1、VT3和VT5在正半周导电，流经变压器的电流为正向电流；共阳极组VT2、VT4和VT6在负半周导电，流经变压器的电流为反向电流。

变压器每相绕组在正负半周都有电流流过，因此，变压器绕组中没有直流磁通势，同时也提高了变压器绕组的利用率。

三相桥式全控整流电路多用于直流电动机或要求实现有源逆变的负载。

为使负载电流连续平滑，有利于直流电动机换向及减小火花，以改善电动机的机械特性，一般要串入电感量足够大的平波电抗器，这就等同于含有反电动势的大电感负载。

三相桥式全控整流电路的工作原理是当a=0°时的工作情况。

第2章 转速、电流双闭环直流调速系统和调节器的工程设计方法2.1 转速、电流双闭环直流调速系统及其静特性采用PI 调节的单个转速闭环直流调速系统可以在保证系统稳定的前提下实现转速无静差。

但是，如果对系统的动态性能要求较高，单闭环系统就难以满足需要，这主要是因为在单闭环系统中不能控制电流和转矩的动态过程。

电流截止负反馈环节是专门用来控制电流的，并不能很理想地控制电流的动态波形,图2-1a)。

在起动过程中，始终保持电流（转矩）为允许的最大值，使电力拖动系统以最大的加速度起动，到达稳态转速时，立即让电流降下来，使转矩马上与负载相平衡，从而转入稳态运行。

这样的理想起动过程波形示于图2-1b 。

为了实现在允许条件下的最快起动，关键是要获得一段使电流保持为最大值dm I 的恒流过程。

按照反馈控制规律，采用某个物理量的负反馈就可以保持该量基本不变，那么，采用电流负反馈应该能够得到近似的恒流过程。

应该在起动过程中只有电流负反馈，没有转速负反馈，达到稳态转速后，又希望只要转速负反馈，不再让电流负反馈发挥作用。

2.1.1 转速、电流双闭环直流调速系统的组成系统中设置两个调节器，分别调节转速和电流，如图2-2所示。

把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE 。

从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。

这就形成了转速、电流双闭环调速系统。

转速和电流两个调节器一般都采用PI 调节器，图2-3。

两个调节器的输出都是带限幅+TG nASRACRU*n+ -U nU iU*i+-U cTAM+-U dI dUPE-MT图2-2 转速、电流双闭环直流调速系统结构ASR —转速调节器 ACR —电流调节器 TG —测速发电机TA —电流互感器 UPE —电力电子变换器内外ni2作用的，转速调节器ASR 的输出限幅电压*im U 决定了电流给定电压的最大值，电流调节器ACR 的输出限幅电压cm U 限制了电力电子变换器的最大输出电压dm U 。

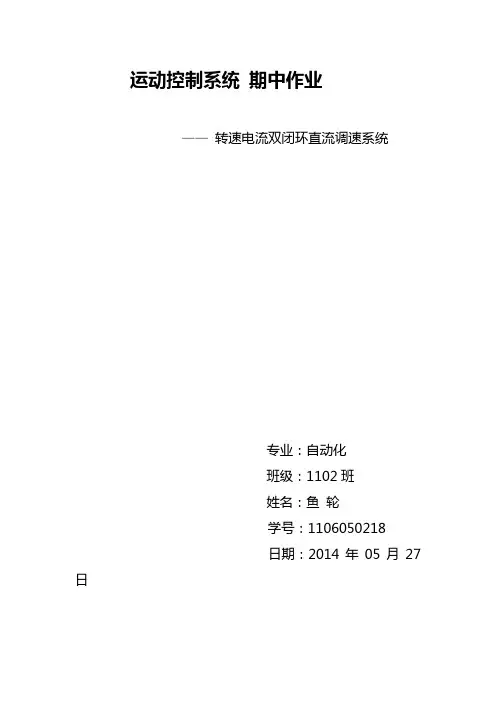

运动控制系统期中作业——转速电流双闭环直流调速系统专业：自动化班级：1102班姓名：鱼*学号：**********日期：2014年05月27日设计题目：转速电流双闭环直流调速系统1.已知参数：某转速电流双闭环直流调速系统采用桥式可逆pwm变换电路供电。

(1)直流电动机:U nom = 220V, I nom = 136A, n nom = 1460r/min,电枢电阻Ra=0.2Ω,允许过载倍数λ= 1.5;(2)电枢回路总电阻:R= 0.5Ω;(3)电枢回路总电感:L= 10mH;(4)电动机轴上的总飞轮力矩:GD2= 22.5N·m2;设计要求:电流超调量σi≤5%,转速无静差;空载起动到额定转速的转速超调量σn≤10%.目录一、引言 (4)二、整体设计思路 (4)三、系统构成和原理 (4)四、各电路设计模块 (5)1.PWM主电路设计--桥式可逆直流脉宽调速系统 (5)2.控制电路--基于SG3525为核心构成的控制电路的设计 (7)3.电流环的设计 (9)4.转速环的设计 (12)5.给定的设计 (15)6.直流稳压电源的设计 (15)7.电动机电源设计 (16)8.转速检测电路设计 (16)9.电流检测电路设计 (16)10.驱动电路设计 (17)11.保护电路设计 (17)五、仿真结果截屏显示 (18)六、参考文献 (21)七.电气原理图 (21)八.设计心得总结 (22)一、引言在电气时代的今天，电动机在工农业生产、人们日常生活中起着十分重要的作用。

直流电机是最常见的一种电机，在各领域中得到广泛应用。

研究直流电机的控制和测量方法，对提高控制精度和响应速度、节约能源等都具有重要意义。

电机调速问题一直是自动化领域比较重要的问题之一。

不同领域对于电机的调速性能有着不同的要求，因此，不同的调速方法有着不同的应用场合。

通过对于理论知识的学习，我们已经深刻的体会到闭环控制系统要优于开环控制系统，然而更深入的学习我们又了解到电流-转速反馈控制的直流调速系统是静、动态特性优良、应用最广的直流调速系统，其性能受到各个领域的关注。

运动控制系统课程设计题目:转速电流双闭环直流调速系统仿真与设计转速电流双闭环直流调速系统仿真与设计1. 设计题目转速电流双闭环直流调速系统仿真与设计2. 设计任务已知某晶闸管供电的双闭环直流调速系统,整流装置采用三相桥式电路,基本数据如下：1）直流电动机：160V、120A、1000r/min、C e=r,允许过载倍数λ=2）晶闸管装置放大系数：K s=303）电枢回路总电阻：R=Ω4）时间常数：T l=,T m=,转速滤波环节时间常数T on取5）电压调节器和电流调节器的给定电压均为10V试按工程设计方法设计双闭环系统的电流调节器和转速调节器,并用Simulink建立系统模型,给出仿真结果;系统要求：1）稳态指标：无静差2）动态指标：电流超调量σi ≤5%；空载起动到额定转速时超调量σn ≤10%3. 设计要求根据电力拖动自动控制理论,按工程设计方法设计双闭环调速系统的步骤如下：1）设计电流调节器的结构和参数,将电流环校正成典型I型系统；2）在简化电流环的条件下,设计速度调节器的结构和参数,将速度环校正成典型II型系统；3）进行Simulink仿真,验证设计的有效性;4.设计内容1 设计思路：带转速负反馈的单闭环系统,由于它能够随着负载的变化而相应的改变电枢电压,以补偿电枢回路电阻压降的变化,所以相对开环系统它能够有效的减少稳态速降;当反馈控制闭环调速系统使用带比例放大器时,它依靠被调量的偏差进行控制的,因此是有静差率的调速系统,而比例积分控制器可使系统在无静差的情况下保持恒速,实现无静差调速;对电机启动的冲击电流以及电机堵转时的堵转电流,可以用附带电流截止负反馈作限流保护,但这并不能控制电流的动态波形;按反馈的控制规律,采用某个物理量的负反馈就可以保持该基本量基本不变,采用电流负反馈就应该能够得到近似的恒流过程;另外,在单闭环调速系统中,用一个调节器综合多种信号,各参数间相互影响,难于进行调节器的参数调速;例如,在带电流截止负反馈的转速负反馈的单闭环系统中,同一调节器担负着正常负载时的速度调节和过载时的电流调节,调节器的动态参数无法保证两种调节过程均具有良好的动态品质;按照电机理想运行特性,应该在启动过程中只有电流负反馈,达到稳态转速后,又希望只有转速反馈,双闭环调速系统的静特性就在于当负载电流小于最大电流时,转速负反馈起主要作用,当电流达到最大值时,电流负反馈起主要作用,得到电流的自动保护;2双闭环调速系统的组成：a.系统电路原理图图2-1为转速、电流双闭环调速系统的原理图;图中两个调节器ASR和ACR 分别为转速调节器和电流调节器,二者串级连接,即把转速调节器的输出作为电流调节器的输入,再用电流调节器的输出去控制晶闸管整流器的触发装置;电流环在内,称之为内环；转速环在外,称之为外环;两个调节器输出都带有限幅,ASR的输出限幅什U im决定了电流调节器ACR 的给定电压最大值U im,对就电机的最大电流；电流调节器ACR输出限幅电压U cm 限制了整流器输出最大电压值,限最小触发角α;图2－1 双闭环调速系统电路原理图b.系统动态结构图图2-2为双闭环调速系统的动态结构框图,由于电流检测信号中常含有交流分量,须加低通滤波,其滤波时间常数T oi按需要选定;滤波环节可以抑制反馈信号中的交流分量,但同时也给反馈信号带来了延滞;为了平衡这一延滞作用,在给定信号通道中加入一个相同时间常数的惯性环节,称作给定滤波环节;其作用是：让给定信号和反馈信号经过同样的延滞,使二者在时间上得到恰当的配合,从而带来设计上的方便;由测速发电机得到的转速反馈电压含有电机的换向纹波,因此也需要滤波,滤波时间常数用T on表示;根据和电流环一样的道理,在转速给定通道中也配上时间常数为T on的给定滤波环节;T oi—电流反馈滤波时间常数T on—转速反馈滤波时间常数图2－2双闭环调速系统的动态结构图3）按工程设计方法设计双闭环系统的ACR：设计多环控制系统的一般原则是：从内环开始,一环一环地逐步向外扩展;在这里是：先从电流环入手,首先设计好电流调节器,然后把整个电流环看作是转速调节系统中的一个环节,再设计转速调节器;a.确定时间常数整流滤波时间常数T s,三相桥式电路的平均失控时间T s=；电流滤波时间常数T oi,三相桥式电路每个波头的时间是,为了基本虑平波头,应有1～2Toi=,因此取Toi=2ms=；电流环小时间常数T∑i,按小时间常数近似处理,取T∑i=T s+T oi=;b.选择电流调节器结构由设计要求：σi%≤5%,并保证系统稳态电流无误差,因此可按典型I型系统设计,电流调节器选用PI 型,其传递函数为: W ACR s =isis Ki ττ1+ c.校验近似条件电流环截止频率11.135-==s KI ci ω； 晶闸管装置传递函数近似条件为：13ci sw T ≤=,满足近似条件； 忽略反电动势对电流环影响的条件为：ci w ≥满足近似条件； 小时间常数近似条件处理条件为：ci w ≤=, 满足近似条件;d.计算调节器电阻和电容电流调节器原理如图3－1所示,按所用运算放大器取R 0=40kΩ,各电阻和电容值计算如下：,取30k; ,取;-图3－1含给定滤波与反馈滤波的PI 型电流调节器按照上述参数,电流环可以达到的动态指标为：σi %=%<5%,满足设计4按工程设计方法设计双闭环系统的ASR ：a.确定时间常数电流环等效时间常数为20.0074i T s ∑=；转速滤波时间常数Ton ,根据所用测速发电机波纹情况,取Ton=； 转速环小时间常数n T ∑ 按小时间常数近似处理,取n T ∑=20.0174i T Ton s ∑+=;b ．选择转速调节器结构由于设计要求无静差,转速调节器必须含有积分环节；又根据动态要求,应按典型Ⅱ型系统设计速度环,故ASR 选用PI 调节器,其传递函数为：1()n ASR nn s W s K sττ+= c.计算速度调节器参数按跟随和抗干扰性能较好的原则,取h=5,则ASR 的超前时间常数为：50.01740.087n n hT s τ∑==⨯=,转速环开环增益： 2224.39621-∑=+=s T h h K nN 于是,ASR 的比例系数: =d.校验近似条件由转速截止频率：15.341-===s n KN KNcn τωω; 电流环传递函数简化条件： ,满足简化条件; 转速环小时间常数近似条件为： ,满足近似条件;e.计算调节器电阻和电容转速调节原理图如图3－2所示,取040R k =Ω,则,取550k; ,取;图3－2含给定滤波与反馈滤波的PI 型转速调节器-按照上述参数,电流环可以达到的动态指标为：当h=5时,查表得%,虽然不满足设计要求,而实际上,突加阶跃给定时,ASR 饱和,应按退饱和的情况重新计算超调量,实际%,满足设计要求;5内、外开环对数幅频特性的比较图4－1把电流环和转速环的开环对数幅频特性画在一张图上,其中各转折频率和截止频率依次为：13.2700037.011-==∑s i T ,151.570174.011-==∑s n T , 151.34-=s cn ω,15.11087.011-=s n τ; 以上频率一个比一个小,从计算过程可以看出,这是必然的规律;因此,这样设计的双闭环系统,外环一定比内环慢;一般来说,1150~100-=s ci ω,150~20-=s cn ω;从外环的响应速度受到限制,这是按上述方法设计多环控制系统时的缺点;然而,这样一来,每个环本身都是稳定的,对系统的组成和调试工作非常有利;总之,多环系统的设计思想是：以稳为主,稳中求快;L/dBO1/-s ωiT ∑1ciωnT ∑1cn ωnτ1InI-电流内环 n-转速外环图4－1又闭环系统内环和外环的开环对数幅频特性－20－40－20－406 晶闸管的电压、电流定额计算a.晶闸管额定电压U N晶闸管额定电压必须大于元件在电路中实际承受的最大电压Um ,考虑到电网电压的波动和操作过电压等因素,还要放宽2～3倍的安全系数,即按下式选取U N ＝2～3Um ,式中系数2～3的取值应视运行条件,元件质量和对可靠性的要求程度而定;b.晶闸管额定电流I N为使晶闸管元件不因过热而损坏,需要按电流的有效值来计算其电流额定值;即必须使元件的额定电流有效值大于流过元件实际电流的最大有效值;可按下式计算：I N =~2K fb I MAX ;式中计算系数K fb =Kf/由整流电路型式而定,Kf 为波形系数,Kb 为共阴极或共阳极电路的支路数;当α=0时,三相全控桥电路K fb =,故计算的晶闸管额定电流为I N =~2K fb I MAX =~2 ××220×=～,取200A;7平波电抗器计算由于电动机电枢和变压器存在漏感,因而计算直流回路附加电抗器的电感量时,要从根据等效电路折算后求得的所需电感量中,扣除上述两种电感量;a.电枢电感量L M 按下式计算)(2103mH I Pn U K L NN N D M ⨯=P —电动机磁极对数,K D —计算系数,对一般无补偿电机：K D =8~12; b.整流变压器漏电感折算到次级绕组每相的漏电感L B 按下式计算)(100%2mH I U U K L dK BB •= U 2—变压器次级相电压有效值,I d —晶闸管装置直流侧的额定负载电流,K B —与整流主电路形式有关的系数;c.变流器在最小输出电流I dmin 时仍能维持电流连续时电抗器电感量L 按下式计算min2d I U K L •=, K 是与整流主电路形式有关的系数,三相全控桥K 取则L ＝mH.6）进行Simulink 仿真,验证设计的有效性a. 电流闭环的仿真如下图：为了研究系统的参数对动态性能的影响,分别取K I T ∑i =、、、,此时K I 的值也会随之变化,运行仿真,即可得不同K I 值的阶跃响应曲线：图6-1 KT=的阶跃响应曲线图6-2KT=的阶跃响应曲线图6-3 KT=的阶跃响应曲线图6-4 KT=的阶跃响应曲线由曲线可以看出如果要求动态响应快,可取KT=；如果要求系统超调小,则应把KT 的值取小些,可取KT<;无特殊要求,取折中值KT=,,称为最佳二阶系统;图6-1~图6-4反映了PI 调节器的参数对系统品质的影响趋势,在工程设计中,可以根据工艺的要求,直接修改PI 调节器的参数,找到一个在超调量和动态响应快慢上都较满意的电流环调节器;b. 转速环的仿真设计在增加转速环调节后,转速环开环传递函数如下： )1()1()(n 2n N n ++=∑s T s s K s W τ 校正后的调速系统动态结构框图如下所示：其中me n n N T C R K K βτα=;在matlab中搭建好系统的模型,如下图：转速环的仿真设计为满足系统在不同需求下的跟随性与抗扰行能要求,取h的之分别为：3、5、7、9. 用matlab仿真结果如下：图7-1h=3时的阶跃响应曲线图7-2h=5时的阶跃响应曲线图7-3h=7时的阶跃响应曲线图7-4h=9时的阶跃响应曲线由图可以看出：h值越小,动态降落也越小,恢复时间、调节时间也短,抗扰性能也越好,但是,从h<5以后,由于震荡剧烈h越小,恢复时间反而延长,综合起来看,h=5是最佳选择,也即最佳三阶系统;对电流环与转速环都是根据实际需要调节参数的,对比Ⅰ型、Ⅱ型系统可以发现：Ⅰ型系统可以在跟随性上做到超调小,但抗扰性能差；而Ⅱ型系统超调却相对较大,抗扰性能较好;5.设计心得a.通过该次设计,更加熟悉掌握了电流转速双闭环直流调速系统的结构组成以及它的工作原理,加深了对开环、闭环有静差、无静差调速的理解---闭环结构保证系统的稳定性与抗干扰能力；无静差调速则保证系统有较低的稳态误差;b.由此也初步掌握双闭环调节器的整个设计过程,其基本思想是先内环再外环;在结构框图的处理过程中有多处近似处理,简化了传递函数,从而使问题得到简化,因此称为被称为“工程设计方法”,这意味着在实际的应用中,在可以大大简化分析过程却很小影响分析结果的方法是很有价值的;从开环到闭环、从闭环无静差到有静差、从单环到双环着一些列的变化显示人们人知的渐进性;仿真是自己临时捡起matlab课本重新回顾才完成的,仿真的直观的证明了最佳二阶、三阶系统的参数,并再一次体现了matlab在控制中的重要作用,的确是一个很强大的仿真工具;整个仿真过程也加深了自己对电力拖动控制相关知识理解程度,相当于也许经过证明的才是最可靠的;d.由于水平有限,设计中肯定有许多错误和不足的地方,敬请老师指正;6．参考文献【1】陈伯时,电力拖动自动控制系统;机械工业出版社;【2】李荣生,电气传动控制设计指导;;。

电力拖动课程设计题目：直流电机的PWM电流速度双闭环调速系统姓名：学号：班级：指导老师：课程评分：日期目录一、设计目标与技术参数二、设计基本原理（一）调速系统的总体设计（二）桥式可逆PWM变换器的工作原理（三）双闭环调速系统的静特性分析（四）双闭环调速系统的稳态框图（五）双闭环调速系统的硬件电路（六）泵升电压限制（七）主电路参数计算和元件选择（八）调节器参数计算三、仿真（一）仿真原理（含建模及参数）（二）重要仿真结果（目的为验证设计参数的正确性）四、结论参考文献附录1：调速系统总图附录2：调速系统仿真图一、设计目标与技术参数直流电机的PWM电流速度双闭环调速系统的设计目标如下：额定电压：U N=220V；额定电流：I N=136A；额定转速：n N：=1460r/min；电枢回路总电阻：R=0.45Ω；电磁时间常数：T l=0.076s；机电时间常数：T m=0.161s；电动势系数：C e=0.132V*min/r；转速过滤时间常数：T on=0.01s；转速反馈系数α=0.01V*min/r；允许电流过载倍数：λ=1.5；电流反馈系数：β=0.07V/A；电流超调量：σi≤5%；转速超调量：σi≤10%；运算放大器：R0=4KΩ；晶体管PWM功率放大器：工作频率：2KHz；工作方式：H型双极性。

PWM变换器的放大系数：K S=20。

二、设计基本原理（一）调速系统的总体设计在电力拖动控制系统的理论课学习中已经知道，采用PI调节的单个转速闭环直流调速系统可以保证系统稳定的前提下实现转速无静差。

但是，如果对系统的动态性能要求较高，例如要求快速起制动，突加负载动态速降小等等，单闭环调速系统就难以满足需要。

这主要是因为在单闭环调速系统中不能随心所欲的控制电流和转矩的动态过程。

如图2-1所示。

图2-1 直流调速系统启动过程的电流和转速波形用双闭环转速电流调节方法，虽然相对成本较高，但保证了系统的可靠性能，保证了对生产工艺的要求的满足，既保证了稳态后速度的稳定，同时也兼顾了启动时启动电流的动态过程。

4•仿真实验95•仿真波形分析13三、心得体会14四、参考文献161•课题研究的意义从七十年代开始，由于晶闸管直流调速系统的高效、无噪音和快速响应等优点而得到广泛应用。

双闭环直流调速系统就是一个典型的系统，该系统一般含晶闸管可控整流主电路、移相控制电路、转速电流双闭环调速控制电路、以及缺相和过流保护电路等。

直流调速是现代电力拖动自动控制系统中发展较早的技术。

就目前而言，直流调速系统仍然是自动调速系统的主要形式，在许多工业部门，如轧钢、矿山采掘、纺织、造纸等需要高性能调速的场合得到广泛的应用。

且直流电动机具有良好的起、制动性能，宜于在大范围内平滑调速，在许多需要调速和快速正反向的电力拖动领域中得到了广泛的应用。

由于直流拖动控制系统在理论上和实践上都比较成熟，而且从控制的角度来看，它又是交流拖动控制系统的基础。

所以加深直流电机控制原理理解有很重要的意义。

2•课题研究的背景电力电子技术是电机控制技术发展的最重要的助推器，电力电机技术的迅猛发展，促使了电机控制技术水平有了突破性的提高。

从20世纪60年代第一代电力电子器件-晶闸管(SCR)发明至今，已经历了第二代有自关断能力的电力电子器件-GTR、GTO、MOSFET，第三代复合场控器件-IGBT、MCT等，如今正蓬勃发展的第四代产品-功率集成电路(PIC)。

每一代的电力电子元件也未停顿，多年来其结构、工艺不断改进，性能有了飞速提高,在不同应用领域它们在互相竞争，新的应用不断出现。

同时电机控制技术的发展得力于微电子技术、电力电子技术、传感器技术、永磁材料技术、自动控制技术和微机应用技术的最新发展成就。

正是这些技术的进步使电动机控制技术在近二十多年内发生了天翻地覆的变化。

(3-16) 取：(3-17) ◎i=4.3%<5%，满足课题所给要求。

3.3速度调节器设计电流环等效时间常数1/K。

取KT乙=0.5,贝IJ：1二2X0.0067二0.0134K(3-15)转速滤波时间常数T on。

直流电动机双闭环调速系统课程设计一、引言直流电动机是一种常见的电动机，广泛应用于工业生产和日常生活中。

在实际应用中，为了满足不同的工作要求，需要对电动机进行调速。

传统的电动机调速方法是通过改变电源电压或者改变电动机的极数来实现，但这种方法存在调速范围小、调速精度低、调速响应慢等问题。

因此，现代工业中普遍采用电子调速技术，其中双闭环调速系统是一种常用的调速方案。

二、直流电动机双闭环调速系统的原理直流电动机双闭环调速系统由速度环和电流环组成。

速度环是通过测量电动机转速来控制电动机的转速，电流环是通过测量电动机电流来控制电动机的负载。

两个环路相互独立，但又相互联系，通过PID控制器对两个环路进行控制，实现电动机的精确调速。

三、直流电动机双闭环调速系统的设计1.硬件设计硬件设计包括电源模块、电机驱动模块、信号采集模块和控制模块。

其中电源模块提供电源，电机驱动模块将电源转换为电机驱动信号，信号采集模块采集电机转速和电流信号，控制模块根据采集到的信号进行PID控制。

2.软件设计软件设计包括PID控制器设计和程序编写。

PID控制器是直流电动机双闭环调速系统的核心，其作用是根据采集到的信号计算出控制量，控制电机的转速和负载。

程序编写是将PID控制器的计算结果转换为电机驱动信号，实现电机的精确调速。

四、直流电动机双闭环调速系统的实现1.电路连接将电源模块、电机驱动模块、信号采集模块和控制模块按照设计要求连接起来。

2.参数设置根据电机的参数和工作要求，设置PID控制器的参数，包括比例系数、积分系数和微分系数等。

3.程序编写根据PID控制器的计算结果，编写程序将其转换为电机驱动信号，实现电机的精确调速。

五、直流电动机双闭环调速系统的应用直流电动机双闭环调速系统广泛应用于工业生产和日常生活中，如机床、风机、水泵、电梯等。

其优点是调速范围广、调速精度高、调速响应快、负载能力强等。

六、总结直流电动机双闭环调速系统是一种常用的电子调速方案，其原理是通过速度环和电流环相互独立但相互联系的方式，通过PID控制器对两个环路进行控制，实现电动机的精确调速。

直流电机双闭环调速系统设计(总44页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--存档日期：存档编号：本科生毕业设计（论文）论文题目：直流电机双闭环调速系统设计姓名：徐震杰学院：电气工程及自动化专业：自动化班级、学号： 10电51 指导教师：甘良志江苏师范大学教务处印制摘要直流调速系统的控制一般都是由转速、电流反馈来完成的，它的静态性能和动态性能都是十分杰出的，正是由于它的这些优点使其使用范围也很广泛。

其主要通过晶闸管可控整流电源来调节电源的大小。

根据题目的设计要求，调速系统一共有两个控制器，它们分别是转速控制器（ASR）和电流控制器（ACR）。

速度控制系统的电源电路的设计是使用三相全控桥整流电路实现的。

在设计中，首先对总体规划的设计图进行了确定。

之后又对主电路的结构形式以及各个元器件进行了确定和设计。

与此同时，对包括晶闸管、电抗器等元件的参数进行了计算。

在本文的最后一个部分，主要围绕本设计最重要的部分，直流调速系统的转速环和电流环进行设计。

为了使速度和电流两个负反馈可以发挥一定的作用，因此，应该使其嵌套连接在速度和电流负反馈之间。

单纯的从布局上来看的话，电流环在转速环的内部，因此电流环被叫做内环，相应的转速环就被称为外环。

这样设计之后，以电流负反馈、转速负反馈为核心的调速系统就这样形成了。

在对所有部分设计都完成了之后，采用MATLAB对整个系统进行仿真实验，并对数据进行分析，得出结论。

关键词：直流电动机双闭环调速系统转速负反馈电流负反馈AbstractThe speed and current feedback control of dc speed control system has excellent static and dynamic performance and the most widely application scope. It through thyristor controlled rectifying power supply to adjust the size of the power supply mainly. According to the design requirements of the title, it uses ASR and ACR as the controller of speed control system in the control circuit. The power supply circuit of the speed control system of design uses the Sedan fully-controlled bridge rectifier circuit. Firstly, we need determine the overall plan and diagram of this design before the design. Secondly, we need identify and design the structure of main circuit and the various components. At the same time, including the parameters of thyristor, reactor, etc. Finally, focus on the design of the most important two parts which are speed loop and current loop dc speed control system in the design. In the system were introduced speed negative feedback and current feedback and the implementation of a nested connection can realize the speed and current two kind of negative feedback effect between the two respectively. On the layout of it simply, current loop is referred to as the inner ring, because it is in the inside. Speed ring is called the outer ring, because current loop is in the interior of the speed loop. Through this design, the core of the double closed loop speed regulation system: speed negative feedback and current feedback is formed. After all parts of the design is done, using MATLAB simulation to do the experiments to the whole system and analyze the data, we can safely draw the conclusion.Keywords: DC motor; double closed loop; speed ring; current loop目录摘要 ..................................................................... 错误!未定义书签。

目录直流电机双闭环PID调速系统仿真 (1)1 转速、电流双闭环直流调速系统的组成及工作原理 (2)2 双闭环调速系统的动态数学模型 (2)3 调节器的设计 (4)3.1 电流调节器的设计 (4)3.2 转速调节器的设计 (6)4 搭建模型 (8)5 参数计算 (10)5.1 参数的直接计算 (10)5仿真具体参数 (13)6 仿真结果 (13)7 结束语 (14)8 参考文献 (16)直流电机双闭环PID调速系统仿真摘要在工程的应用中，直流电动机的占有很大的比例，同时对于直流系统的调速要求日益增长。

在直流调速系统中比较成熟并且比较广泛的是双闭环调速系统，本文对于直流双闭环的PID调速系统作简要的设计，同时利用Matlab/Simulink 仿真软件进行仿真处理。

关键词: 直流双闭环 PID调速在现代化的工业生产过程中，许多生产机械要求在一定的范围内进行速度的平滑调节，并且要求有良好的稳态、动态性能。

而直流调速系统调速范围广、静差率小、稳定性好，过载能力大，能承受频繁的冲击负载，可实现频率的无级快速起制动和反转等良好的动态性能，能满足生产过程自动化系统中各种不同的特殊运行要求。

在高性能的拖动技术领域中，相当长时期内几乎都采用直流电力拖动系统。

开环直流调速由于自身的缺点几乎不能满足生产过程的要求，在应用广泛地双闭环直流调速系统中，PID控制已经得到了比较成熟的应用。

Matlab是目前国际上流行的一种仿真工具，它具有强大的矩阵分析运算和编程功能，建模仿真可视化功能Simulink是Matlab五大公用功能之一，他是实现动态系统仿真建模的一个集成环境，具有模块化、可重载、图形化编程、可视化及可封装等特点，可以大大提高系统仿真的效率和可靠性。

Simulink提供了丰富的模型库供系统仿真使用，它的仿真工具箱可用来解决某些特定类型的问题，也包括含有专门用于电力电子与电气传动学科仿真研究的电气系统模型库。

此外，用户可根据自己的需要开发并封装模型以扩充现有的模型库。

直流双闭环调速系统设计1设计任务说明书某晶闸管供电的转速电流双闭环直流调速系统，整流装置采用三相桥式电路，基本数据为: 直流电动机：V U N 750=,A I N 780=,min375rn N =，04.0=a R ,电枢电路总电阻R=0.1Ω，电枢电路总电感mH L 0.3=，电流允许过载倍数5.1=λ，折算到电动机轴的飞轮惯量224.11094Nm GD =. 晶闸管整流装置放大倍数75=s K ,滞后时间常数s T s 0017.0= 电流反馈系数⎪⎭⎫ ⎝⎛≈=N I V A V5.11201.0β 电压反馈系数⎪⎭⎫ ⎝⎛=N n V r V 12min 032.0α 滤波时间常数.02.0,002.0s T s T on oi ==V U U U cm im nm12===**；调节器输入电阻Ω=K R O 40。

设计要求： 稳态指标：无静差动态指标：电流超调量005≤i σ；空载起动到额定转速时的转速超调量0010≤n σ。

目 录1设计任务与分析 ....................................................................................................................................... 2调速系统总体设计 ................................................................................................................................... 3直流双闭环调速系统电路设计 .............................................................................................................. 3。

目录1、引言 (2)二、初始条件： (2)三、设计要求： (2)四、设计基本思路 (3)五、系统原理框图 (3)六、双闭环调速系统的动态结构图 (3)七、参数计算 (4)1. 有关参数的计算 (4)2. 电流环的设计 (5)3. 转速环的设计 (6)七、双闭环直流不可逆调速系统线路图 (8)1.系统主电路图 (8)2.触发电路 (9)3.控制电路 (13)4. 转速调节器ASR设计 (13)5. 电流调节器ACR设计 (14)6. 限幅电路的设计 (14)八、系统仿真 (15)1. 使用普通限幅器进行仿真 (15)2. 积分输出加限幅环节仿真 (16)3. 使用积分带限幅的PI调节器仿真 (17)九、总结 (20)一、设计目的1.联系实际，对晶闸管-电动机直流调速系统进行综合性设计，加深对所学《自动控制系统》课程的认识和理解，并掌握分析系统的方法。

2.熟悉自动控制系统中元部件及系统参数的计算方法。

3.培养灵活运用所学自动控制理论分析和解决实际系统中出现的各种问题的能力。

4.设计出符合要求的转速、电流双闭环直流调速系统，并通过设计正确掌握工程设计的方法。

5.掌握应用计算机对系统进行仿真的方法。

二、初始条件：1．技术数据（1）直流电机铭牌参数：P N =90KW, U N =440V, I N =220A, n N=1500r/min，电枢电阻Ra=0.088Ω，允许过载倍数λ=1.5；（2）晶闸管整流触发装置：Rrec=0.032Ω，Ks=45-48。

（3）系统主电路总电阻：R=0.12Ω（4）电磁时间常数：T1=0.012s（5）机电时间常数：Tm =0.1s（6）电流反馈滤波时间常数：Toi=0.0025s，转速率波时间常数：Ton=0.014s.（7）额定转速时的给定电压：Unm =10V（8）调节器饱和输出电压：10V2．技术指标（1）该调速系统能进行平滑的速度调节，负载电机不可逆运行，具有较宽的调速范围（D≥10），系统在工作范围内能稳定工作；（2）系统静特性良好，无静差（静差率s≤2）；（3）动态性能指标：转速超调量δn＜8%，电流超调量δi＜5%，动态速降Δn≤8-10%，调速系统的过渡过程时间（调节时间）ts≤1s；（4）调速系统中设置有过电压、过电流等保护，并且有制动措施。

PWM直流双闭环调速系统设计引言PWM（Pulse Width Modulation）直流双闭环调速系统是一种常用于电动机调速的控制系统。

在许多应用中，需要对电动机的速度进行精确控制，以满足不同的工作需求。

PWM直流双闭环调速系统通过不断调整电动机输入电压的占空比，使电动机保持稳定的转速，具有快速响应、良好的稳定性和较大的负载适应能力等优点。

本文将介绍PWM直流双闭环调速系统的设计原理、硬件电路和控制算法，并提供代码示例和性能分析。

设计原理闭环控制系统PWM直流双闭环调速系统由两个闭环控制回路组成：速度闭环和电流闭环。

速度闭环通过反馈电动机的实际转速来调整电动机输入电压，以使其达到期望转速。

电流闭环通过反馈电动机的实际电流来调整PWM信号的占空比，以使电动机输出的扭矩与负载要求相匹配。

速度闭环控制速度闭环控制由速度传感器、比例积分控制器和电动机驱动器组成。

速度传感器通常采用编码器或霍尔传感器来测量电动机转速，并将其转换为电压信号。

比例积分控制器根据速度误差和积分误差来计算控制器输出，并将其输入给电动机驱动器。

电流闭环控制电流闭环控制由电流传感器、比例积分控制器和PWM模块组成。

电流传感器用于测量电动机的电流，并将其转换为电压信号。

比例积分控制器计算电流误差和积分误差，并生成控制器输出，将其输入给PWM模块。

硬件电路设计PWM直流双闭环调速系统的硬件电路设计包括电源模块、电流传感器、速度传感器、比例积分控制器、PWM模块和电动机驱动器等。

电源模块电源模块用于提供系统所需的直流电压。

它可以采用稳压稳流电路来稳定输出电压和电流。

电流传感器电流传感器用于测量电动机的电流。

常用的电流传感器包括霍尔传感器和电阻传感器。

它将电动机的电流转换为电压信号，并输入给比例积分控制器。

速度传感器速度传感器用于测量电动机的转速。

常用的速度传感器有编码器、霍尔传感器和光电传感器等。

比例积分控制器比例积分控制器是PWM直流双闭环调速系统的核心控制模块。
