交变电流的产生及其描述

第1课时交变电流的产生和描述考点内容要求考纲解读交变电流、交变电流的图象Ⅰ1．交变电流的产生及其各物理量的变化规律，应用交流电的图象解决问题．2．利用有效值的定义，对交变电流的有效值进行计算．3．理想变压器原、副线圈中电流、电压、功率之间的关系应用，变压器动态变化的分析方法．4．远距离输电的原理和相关计算．5．传感器的简单使用，能够解决及科技、社会紧密结合的问题.正弦交变电流的函数表达式、峰值和有效值Ⅰ理想变压器Ⅰ远距离输电Ⅰ实验：传感器的简单使用导学目标 1.能掌握交变电流的产生和描述，会写出交变电流的瞬时值表达式.2.能认识交变电流的图象和进行有效值、最大值的计算．一、交变电流的产生和变化规律[基础导引]关于线圈在匀强磁场中转动产生的交流电，以下说法中正确的是 ( )A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈在中性面位置时，磁通量最大，磁通量的变化率为零D．线圈在及中性面垂直的位置时，磁通量为零，感应电动势最大[知识梳理]1．交变电流大小和方向都随时间做__________变化的电流．如图1(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦式交变电流，简称正弦式电流，如图(a)所示．图12．正弦交流电的产生和变化规律(1)产生：在匀强磁场里，线圈绕________________方向的轴匀速转动．(2)中性面：①定义：及磁场方向________的平面．②特点：a.线圈位于中性面时，穿过线圈的磁通量________，磁通量的变化率为______，感应电动势为______．b.线圈转动一周，________经过中性面．线圈每经过____________一次，电流的方向就改变一次．(3)图象：用以描述交流电随时间变化的规律，如果线圈从中性面位置开始计时，其图象为__________曲线．如图1(a)所示．思考：由正弦交流电的图象可以得出哪些物理量？二、描述交变电流的物理量[基础导引]我们日常生活用电的交变电压是e＝2202sin 100πt V，它是由矩形线圈在匀强磁场中匀速转动产生的，则下列说法正确的是________．①交流电的频率是50 Hz②交流电压的有效值是220 V③当t＝0时，线圈平面恰好及中性面平行④当t＝150s时，e有最大值220 2 V⑤电流每秒方向改变50次[知识梳理]1．周期和频率(1)周期T：交变电流完成________________变化(线圈转一周)所需的时间，单位是秒(s)．公式：T＝2πω.(2)频率f：交变电流在1 s内完成周期性变化的________，单位是赫兹(Hz)．(3)周期和频率的关系：T＝________或f＝________.2．交变电流的瞬时值、峰值、有效值和平均值(1)瞬时值：交变电流某一________的值，是时间的函数．(2)峰值：交变电流的电流或电压所能达到的________．(3)有效值：让交流及恒定电流分别通过________的电阻，如果它们在交流的一个周期内产生的________相等，则这个恒定电流I 、恒定电压U 就是这个交流的__________．(4)正弦式交变电流的有效值及峰值之间的关系I ＝____________，U ＝____________，E ＝____________.(5)平均值：是交变电流图象中波形及横轴所围面积跟时间的比值.考点一 正弦交流电的变化规律 考点解读1．正弦式电流的变化规律(线圈在中性面位置开始计时)规律 物理量函数 图象磁通量 Φ＝Φm cos ωt ＝BS cos ωt电动势e ＝E m sin ωt ＝nBSωsin ωt 电压u ＝U m sin ωt ＝RE m R ＋r sin ωt 电流 i ＝I m sin ωt ＝E m R ＋r sin ωt2(1)线圈平面及中性面重合时，S ⊥B ，Φ最大，ΔΦΔt＝0，e ＝0，i ＝0，电流方向将发生改变．(2)线圈平面及中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt最大，e 最大，i 最大，电流方向不改变．3．书写交变电流瞬时值表达式的基本思路(1)确定正弦交变电流的峰值，根据已知图象读出或由公式E m＝nBSω求出相应峰值．(2)明确线圈的初始位置，找出对应的函数关系式．如：①线圈从中性面位置开始转动，则i －t 图象为正弦函数图象，函数式为i ＝I m sin ωt .②线圈从垂直中性面位置开始转动，则i －t 图象为余弦函数图象，函数式为i＝I m cos ωt.特别提醒 1.只要线圈平面在匀强磁场中绕垂直于磁场的轴匀速转动，就产生正弦式交流电，其变化规律及线圈的形状、转动轴处于线圈平面内的位置无关．2．Φ－t图象及对应的e－t图象是互余的．典例剖析例1 如图2甲所示，矩形线圈abcd在匀强磁场中逆时针匀速转动时，线圈中产生的交流电如图乙所示，设沿abcda方向为电流正方向，则 ( )图2A．乙图中Oa时间段对应甲图中A至B图的过程B．乙图中c时刻对应甲图中的C图C．若乙图中d等于0.02 s，则1 s内电流的方向改变50次D．若乙图中b等于0.02 s，则交流电的频率为50 Hz例2 实验室里的交流发电机可简化为如图3所示的模型，正方形线圈在水平匀强磁场中，绕垂直于磁感线的OO′轴匀速转动．今在发电机的输出端接一个电阻R和理想电压表，并让线圈每秒转25圈，读出电压表的示数为10 V．已知R＝10 Ω，线圈电阻忽略不计，下列说法正确的是( )A．线圈平面及磁场平行时，线圈中的瞬时电流为零B．从线圈平面及磁场平行开始计时，线圈中感应电流瞬时值表达式为i＝2sin 50πt AC．流过电阻R的电流每秒钟方向改变25次D．电阻R上的热功率等于10 W跟踪训练 1 矩形线框在匀强磁场内匀速转动过程中，线框输出的交流电压随时间变化的图象如图4所示，下列说法中正确的是 ( ) A．交流电压的有效值为36 2 VB．交流电压的最大值为36 2 V ，频率为0.25 HzC．2 s末线框平面垂直于磁场，通过线框的磁通量最大D．1 s末线框平面垂直于磁场，通过线框的磁通量变化最快考点二交变电流“四值”的比较及理解考点解读交变电流的瞬时值、峰值、有效值和平均值的比较物理量物理含义重要关系适用情况及说明瞬时值交变电流某一时刻的值e＝E m sin ωti＝I m sin ωt计算线圈某时刻的受力情况峰值最大的瞬时值E m＝nBSωI m＝E mR＋r讨论电容器的击穿电压有效值跟交变电流的热效应等效的恒定电流的值E＝E m2U＝U m2I＝I m2适用于正(余)弦式电流(1)计算及电流的热效应有关的量(如电功、电功率、电热等)(2)电气设备“铭牌”上所标的一般是有效值(3)保险丝的熔断电流为有效值平均值交变电流图象中图线及时间轴所夹的面积及时间的比值E＝Bl vE＝nΔΦΔtI＝ER＋r计算通过电路截面的电荷量典例剖析例3 一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈及正弦交变电源连接，输入电压u如图5所示．副线圈仅接入一个10 Ω的电阻．则 ( ) A．流过电阻的电流是20 AB．及电阻并联的电压表的示数是100 2 VC．经过1分钟电阻发出的热量是6×103 JD．变压器的输入功率是1×103 W例4 如图6所示，线圈abcd的面积是0.05 m2，共100匝，线圈电阻为1 Ω，外接电阻R＝9 Ω，匀强磁场的磁感应强度B＝1πT，当线圈以300 r/min的转速匀速旋转时．问：(1)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式；(2)线圈转过130s时电动势的瞬时值多大？(3)电路中，电压表和电流表的示数各是多少？(4)从中性面开始计时，经130s通过电阻R的电荷量是多少？思维突破有效值是交流电中最重要的物理量，必须会求，特别是正弦交流电的有效值，应记住公式．求交变电流有效值的方法有：(1)利用I＝I m2，U＝U m2，E＝E m2计算，只适用于正(余)弦式交流电．(2)利用有效值的定义计算(非正弦式交流电)．在计算有效值时“相同时间”至少取一个周期或周期的整数倍．(3)利用能量关系求解．当有电能和其他形式的能转化时，可利用能量守恒定律来求有效值．跟踪训练 2 一正弦交流电的电压随时间变化的规律如图7所示．由图可知 ( )图7A．该交流电的电压瞬时值的表达式为u＝100sin (25t) V B．该交流电的频率为25 HzC ．该交流电的电压的有效值为100 2 VD ．若将该交流电压加在阻值为R ＝100 Ω的电阻两端，则电阻消耗的功率是50 W14.对交变电流图象的意义认识不清例5 如图8甲所示，一矩形线圈abcd 放置在匀强磁场中，并绕过ab 、cd 中点的轴OO ′以角速度ω逆时针匀速转动．若以线圈平面及磁场夹角θ＝45°时(如图乙)为计时起点，并规定当电流自a 流向b 时，电流方向为正．则下列四幅图中正确的是 ( )图8误区警示 不能将交变电流的产生原理及图象正确结合，或判断初始时刻的电流方向错误而错选C.正确解析 从乙图可看出初始时刻线圈平面及中性面的夹角为，又由楞次定律可判断，初始时刻电流方向为从b 到a(及正方向相反)，故瞬时电流的表达式为i=-imcos (+ωt)，图象D 符合题意．答案 D正本清源 对于交变电流的图象问题，关键在于把线圈在匀强磁场中的具体位置及图象上的时刻对应好，也就是把交变电流的变化规律及线圈在磁场中转动的具体情景对应好！跟踪训练3 如图9所示，在垂直纸面向里的有界匀强磁场中放置矩形线圈abcd .线圈cd 边沿竖直方向且及磁场的右边界重合．线圈平面及磁场方向垂直．从t ＝0时刻起，线圈以恒定角速度ω＝2πT绕cd 边沿图示方向转动，规定线圈中电流沿abcda 方向为正方向，则从t ＝0到t ＝T 时间内，线圈中的电流i 随时间t 的变化关系图象为下图中的( )15．忽视交变电流“四值”的区别，造成运用时的错误例6 一台小型发电机产生的电动势随时间变化的正弦规律图象如图10甲所示．已知发电机线圈内阻为5.0 Ω，现外接一只电阻为95.0 Ω的灯泡，如图乙所示，则 ( )图10A．电压表的示数为220 VB．电路中的电流方向每秒钟改变50次C．灯泡实际消耗的功率为484 WD．发电机线圈内阻每秒钟产生的焦耳热为24.2 J误区警示错解1：不能正确区分电源电动势和路端电压，易错选A.错解2：认为在一个周期内电流的方向改变1次，则会错选B.正确解析电压表示数为灯泡两端电压的有效值，由图象知电动势的最大值E m＝220 2 V，有效值E＝220 V，灯泡两端电压U＝RER＋r＝209 V，A错；由图象知T＝0.02 s，一个周期内电流方向改变两次，可知1 s内电流方向改变100次，B错；灯泡消耗的实际功率P＝U2R＝209295.0W＝459.8 W，C错；电流的有效值I＝ER＋r＝2.2 A，发电机线圈内阻每秒钟产生的焦耳热为Q＝I2rt＝2.22×5.0×1 J＝24.2 J，D对．答案D正本清源在解答有关交变电流问题时，除要注意电路结构外，还要区分交变电流的最大值、瞬时值、有效值和平均值，最大值是瞬时值中的最大量值，有效值是以电流的热效应来等效定义的，及电磁感应问题一样，求解及电能、电热相关问题时，一定要使用有效值，而求解通过导体截面的电荷量时一定要用平均值.跟踪训练4 某交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势及时间的关系如图11所示．如果此线圈和一个R＝100 Ω的电阻构成闭合电路，不计电路的其他电阻，下列叙述正确的是( )A．交变电流的周期为0.02 sB．交变电流的最大值为1 AC．交变电流的有效值为1 AD．电阻R两端的最大电压为141 VA组交变电流的产生及图象1．如图12所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法正确的是 ( ) A．在图中t＝0时刻穿过线圈的磁通量均为零B．线圈先后两次转速之比为3∶2C．交流电a的瞬时值表达式为u＝10sin 5πt (V)D．交流电b的最大值为5 V2．如图13所示，N＝50匝的矩形线圈abcd，ab边长l1＝20 cm，ad边长l2＝25 cm，放在磁感应强度B＝0.4 T的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO′轴以n＝3000 r/min的转速匀速转动，线圈电阻r＝1 Ω，外电路电阻R＝9 Ω，t＝0时，线圈平面及磁感线平行，ab边正转出纸外、cd边转入纸里．(1)在图中标出t＝0时感应电流的方向．(2)写出线圈感应电动势的瞬时值表达式．(3)线圈转一圈外力做功多大？(4)从图示位置转过90°的过程中流过电阻R的电荷量是多大？B组交变电流的“四值”3．在如图14甲所示的电路中，电阻R的阻值为50 Ω，在ab 间加上图乙所示的正弦交流电，则下面说法中正确的是( )图14A．交流电压的有效值为100 VB．电流表示数为2 AC．产生该交流电的线圈在磁场中转动的角速度为3.14 rad/s D．在1分钟内电阻R上产生的热量为1.2×104 J4．如图15所示，交流发电机线圈的面积为0.05m2，共100匝．该线圈在磁感应强度为1πT的匀强磁场中，以10π rad/s的角速度匀速转动，电阻R1和R2的阻值均为50 Ω，线圈的内阻忽略不计，若从图示位置开始计时，则( )A．线圈中的电动势为e＝50sin 10πt VB．电流表的示数为 2 AC．电压表的示数为50 2 VD．R1上消耗的电功率为50 W课时规范训练(限时：45分钟)一、选择题1．下面关于交变电流的说法中正确的是( )A．交流电器设备上所标的电压和电流值是交流的最大值B．用交变电流表和交变电压表测定的读数值是交流的瞬时值C．给定的交流数值，在没有特别说明的情况下都是指有效值D．对同一电阻且时间相同，则跟交流有相同的热效应的直流的数值是交流的有效值2. 某线圈在匀强磁场中绕垂直于磁场的转轴匀速转动，产生交变电流的图象如图1所示，由图中信息可以判断( )A．在A和C时刻线圈处于中性面位置B．在B和D时刻穿过线圈的磁通量为零C．从A～D线圈转过的角度为2πD．若从O～D历时0.02 s，则在1 s内交变电流的方向改变100次3．如图所示，面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e ＝BSωsin ωt的图是 ( ) 4．(2011·四川理综·20)如图2所示，在匀强磁场中匀速转动的矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面及磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ．那么( )A ．线圈消耗的电功率为4 WB ．线圈中感应电流的有效值为2 AC ．任意时刻线圈中的感应电动势为e ＝4cos 2πTtD ．任意时刻穿过线圈的磁通量为Φ＝Tπsin 2πTt5．如图3所示，矩形线圈abcd 在匀强磁场中可以分别绕垂直于磁场方向的轴P 1和P 2以相同的角速度匀速转动，当线圈平面转 到及磁场方向平行时 ( ) A ．线圈绕P 1转动时的电流等于绕P 2转动时的电流 B ．线圈绕P 1转动时的电动势小于绕P 2转动时的电动势 C ．线圈绕P 1和P 2转动时电流的方向相同，都是a →b →c →d D ．线圈绕P 1转动时dc 边受到的安培力大于绕P 2转动时dc 边受到的安培力6．图4中甲、乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化．下列说法正确的是( )甲乙图4A．图甲表示交流电，图乙表示直流电B．两种电压的有效值相等C．图甲所示电压的瞬时值表达式为u＝311sin 100πt V D．图甲所示电压经匝数比为10∶1的变压器变压后，频率变为原来的1107．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势及时间呈正弦函数关系，如图5所示．此线圈及一个R＝10 Ω的电阻构成闭合电路，不计电路的其他电阻．下列说法正确的是 ( ) A．交变电流的周期为0.125 sB．交变电流的频率为8 HzC．交变电流的有效值为 2 AD．交变电流的最大值为4 A8．一矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图6甲所示，则下列说法中正确的是 ( )图6A．t＝0时刻线圈平面及中性面垂直B．t＝0.01 s时刻，Φ的变化率最大C．t＝0.02 s时刻，感应电动势达到最大D．该线圈相应的感应电动势图象如图乙所示9．如图7所示的正方形线框abcd边长为L，每边电阻均为r，在磁感应强度为B的匀强磁场中绕cd轴以角速度ω转动，c、d两点及外电路相连，外电路电阻也为r，则下列说法中正确的是 ( )A．S断开时，电压表读数为22BωL2B．S断开时，电压表读数为28BωL2C．S闭合时，电流表读数为210rBωL2D．S闭合时，线框从图示位置转过π2过程中流过电流表的电荷量为BL2 7r10．如图8所示，矩形线圈面积为S，匝数为N，线圈电阻为r，在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动，外电路电阻为R，当线圈由图示位置转过60°的过程中，下列判断正确的是 ( )A．电压表的读数为NBSω2B．通过电阻R的电荷量为q＝NBS 2(R＋r)C．电阻R所产生的焦耳热为Q＝N2B2S2ωRπ4(R＋r)2D．当线圈由图示位置转过60°时的电流为NBSω2(R＋r)二、非选择题11．如图9所示，单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，电阻为R.线框绕及cd边重合的竖直固定转轴以角速度ω匀速转动，线框中感应电流的有效值I＝________.线框从中性面开始转过π2的过程中，通过导线横截面的电荷量q＝________.12．如图10所示，线圈面积为0.05 m2，共100匝，线圈总电阻为1Ω，及外电阻R＝9 Ω相连．当线圈在B＝2πT的匀强磁场中绕OO′以转速n＝300 r/min匀速转动时，求：(1)若从线圈处于中性面开始计时，写出电动势的瞬时值表达式；(2)两电表的示数；(3)线圈转过160s时，电动势的瞬时值；(4)线圈转过130s的过程中，通过电阻R的电荷量；(5)线圈匀速转一周外力做的功．复习讲义基础再现一、基础导引CD知识梳理 1.周期性 2.(1)垂直于磁场(2)①垂直②a.最大零零b．两次中性面(3)正弦思考：周期T、频率f、峰值等．二、基础导引①②知识梳理 1.(1)一次周期性(2)次数(3)1f1T2.(1)时刻(2)最大值(3)相同热量有效值(4)I m2U m2E m2课堂探究例1 A例2 D跟踪训练1 BC例3 D例4 (1)e＝50sin 10πt V (2)43.3 V(3)31.86 V 3.54 A (4)14πC跟踪训练2 BD跟踪训练3 B跟踪训练4 B分组训练1．BC2．(1)adcba(2)e＝314cos 100πt V(3)98.6 J (4)0.1 C3．ABD 4.B课时规范训练1．CD2．D3．A4．AC5．A 6．C 7．C 8．B 9．BD 10．B11.2BSω2RBSR12．(1)e＝100sin 10πt V (2)5 2 A45 2 V (3)50 V (4)12πC (5)100 J。

选修二物理知识点归纳一、电磁感应。

1. 法拉第电磁感应定律。

- 内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。

公式E = n(Δ¶hi)/(Δ t)，其中n为线圈匝数。

- 理解：磁通量¶hi = BScosθ（B是磁感应强度，S是线圈面积，θ是B与S法线方向的夹角），(Δ¶hi)/(Δ t)表示磁通量的变化率。

2. 楞次定律。

- 内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

- 应用楞次定律判断感应电流方向的步骤：- 确定原磁场的方向。

- 确定磁通量的变化情况（是增加还是减少）。

- 根据楞次定律确定感应电流的磁场方向（增反减同）。

- 利用安培定则确定感应电流的方向。

3. 自感现象。

- 自感电动势：E = L(Δ I)/(Δ t)，其中L为自感系数，与线圈的大小、形状、匝数以及是否有铁芯等因素有关。

- 自感现象的应用：日光灯的镇流器就是利用自感现象工作的。

二、交变电流。

1. 交变电流的产生。

- 矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式交变电流。

- 中性面：线圈平面与磁感线垂直的位置。

此时磁通量最大，感应电动势为零。

2. 交变电流的描述。

- 交变电流的瞬时值表达式：- 电动势e = E_msinω t（从中性面开始计时），其中E_m=nBSω为电动势的最大值。

- 电流i = I_msinω t，I_m=frac{E_m}{R}（R为电路总电阻）。

- 有效值：根据电流的热效应来定义。

对于正弦式交变电流，I=frac{I_m}{√(2)}，U=frac{U_m}{√(2)}，E=frac{E_m}{√(2)}。

- 周期T=(2π)/(ω)，频率f=(1)/(T)=(ω)/(2π)。

3. 变压器。

- 理想变压器的基本关系：- 电压关系frac{U_1}{U_2}=frac{n_1}{n_2}。

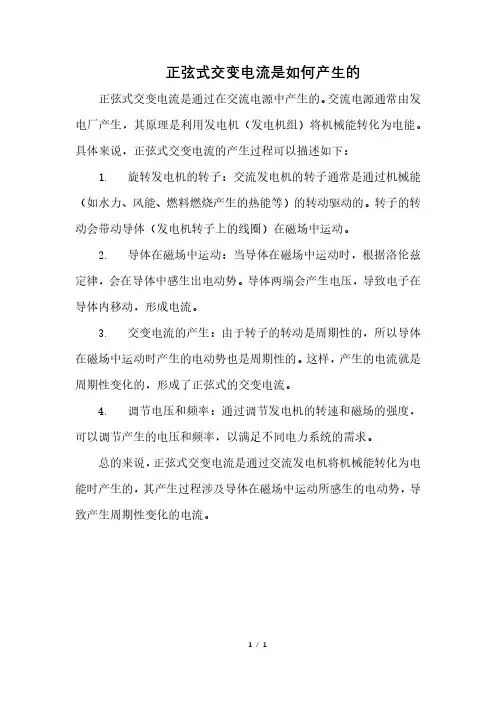

正弦式交变电流是如何产生的
正弦式交变电流是通过在交流电源中产生的。

交流电源通常由发电厂产生，其原理是利用发电机（发电机组）将机械能转化为电能。

具体来说，正弦式交变电流的产生过程可以描述如下：
1. 旋转发电机的转子：交流发电机的转子通常是通过机械能（如水力、风能、燃料燃烧产生的热能等）的转动驱动的。

转子的转动会带动导体（发电机转子上的线圈）在磁场中运动。

2. 导体在磁场中运动：当导体在磁场中运动时，根据洛伦兹定律，会在导体中感生出电动势。

导体两端会产生电压，导致电子在导体内移动，形成电流。

3. 交变电流的产生：由于转子的转动是周期性的，所以导体在磁场中运动时产生的电动势也是周期性的。

这样，产生的电流就是周期性变化的，形成了正弦式的交变电流。

4. 调节电压和频率：通过调节发电机的转速和磁场的强度，可以调节产生的电压和频率，以满足不同电力系统的需求。

总的来说，正弦式交变电流是通过交流发电机将机械能转化为电能时产生的，其产生过程涉及导体在磁场中运动所感生的电动势，导致产生周期性变化的电流。

1/ 1。

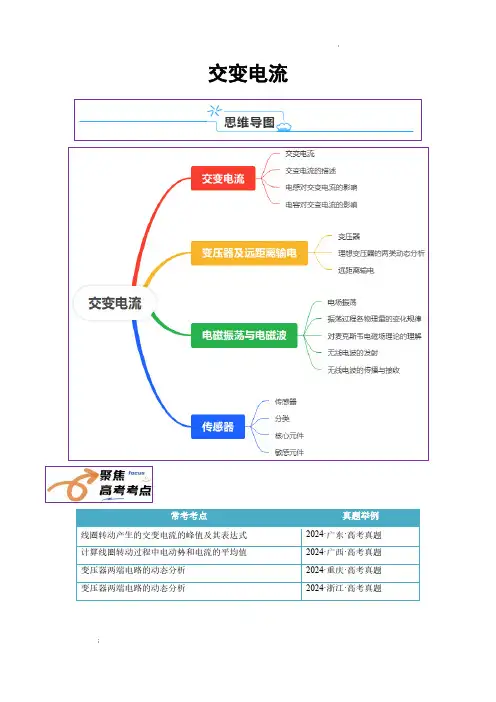

交变电流线圈转动产生的交变电流的峰值及其表达式掌握正弦式交变电流的产生过程，知道中性面的特点，能正确书写交变电流的表达式；掌握描述交变电流的物理量，会计算交变电流的有效值，知道交流电“四值”在具体情况下的应用；掌握变压器的工作原理，掌握变压器的特点，并能分析、解决实际问题；掌握远距离输电的原理并会计算线路损失的电压和功率。

核心考点01交变电流一、交变电流 (3)二、交变电流的描述 (4)三、电感对交变电流的影响 (5)四、电容对交变电流的影响 (6)核心考点02 变压器及远距离输电 (6)一、变压器 (6)二、理想变压器的两类动态分析 (7)三、远距离输电 (8)核心考点03 电磁振荡与电磁波 (9)一、电场振荡 (9)二、振荡过程各物理量的变化规律 (10)三、对麦克斯韦电磁场理论的理解 (11)四、无线电波的发射 (11)五、无线电波的传播与接收 (11)核心考点04传感器 (12)一、传感器 (12)二、分类 (12)三、核心元件 (12)四、敏感元件 (12)01 一、交变电流1、定义大小和方向都随时间做 变化的电流，简称交流。

直流： 不随时间变化的电流。

和都不随时间变化的电流称为恒定电流。

2、产生条件在匀强磁场中，矩形线圈绕方向的轴匀速转动。

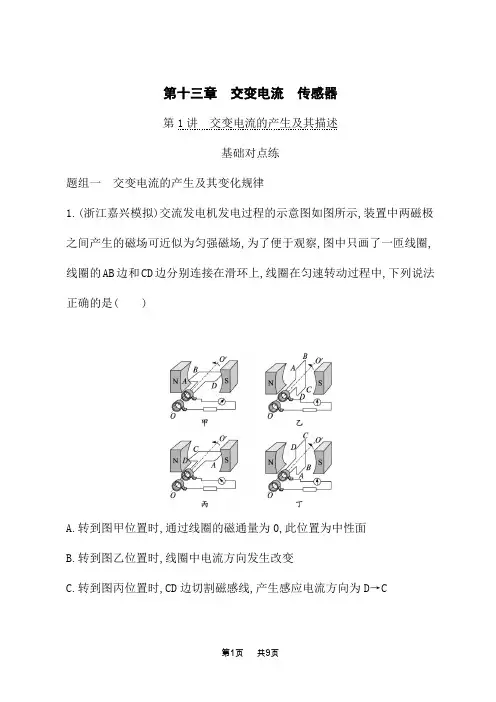

产生过程如下图所示，甲、丙位置时线圈中没有电流，乙、丁位置时线圈中电流最大，甲→乙→丙电流方向为DCBA ，丙→丁→甲电流方向为ABCD ，在甲、丙位置电流改变方向。

线圈每转一周，电流方向改变两次，电流方向改变的时刻也就是线圈中无电流的时刻(或者说磁通量最大的时刻)。

中性面：线圈在磁场中转动的过程中，线圈平面与磁场 时所在的平面，如上图中的甲、丙位置。

【注意】矩形线圈在匀强磁场中匀速转动，仅是产生交变电流的一种方式，不是唯一方式。

任意形状的平面线圈在匀强磁场中绕平面内垂直于磁场的轴匀速转动均可产生正弦交流电。

3、两个特殊位置①线圈平面与中性面重合时，S ⊥B ，Φ=BS 达到最大值，e ＝0达到最小值，导体不切割，不产生电动势，ΔΦΔt＝0达到最小瞬时值，则i ＝0，电流方向将发生改变。

2023届高三物理一轮复习重点热点难点专题特训专题69 交变电流的变化规律及其描述特训目标 特训内容目标1 旋转线框产生交变电流的问题（1T —4T ） 目标2 导体棒切割产生交变电流的问题（5T —8T ）目标3 有效值的计算（9T —12T ） 目标4平均值的计算（13T —16T ）一、旋转线框产生交变电流的问题1．如图甲所示，单匝矩形线框在匀强磁场B 中，绕与磁场B 垂直的轴OO ′匀速转动。

已知线框电阻R ，转动周期T ，穿过线框的磁通量Φ与时间t 的关系图，如图乙所示。

则下列说法错误．．的是（ ）A ．2T时刻，线框平面与中性面垂直 B 2mπΦ C ．4T 到34T 过程中，线框中平均感应电动势为零 D ．线框转动一周，线框中产生的热量为222mRTπΦ【答案】C【详解】A ．2T时刻，回路磁通量为零，则线框平面与中性面垂直，故A 正确； B ．角速度2T πω= 感应电动势最大值m E BS ωω==Φ感应电流EI R=有效值m 22I πΦ=有故B 正确；C ．4T 到34T 过程中，磁通量变化不是零，则平均感应电动势不为零，故C 错误； D ．线框转动一周，线框中产生的热量为222m2Q I RT RTπΦ==有故D 正确。

本题选错误的，故选C 。

2．如图甲，交流发电机通过一理想变压器，给“220V ，1100W”的电饭煲和“220V ，220W”的抽油烟机正常供电。

交流发电机线圈匀速转动，从某时刻开始计时得电动势－时间关系，如图乙所示，所有导线的电阻均不计，交流电流表是理想电表。

下列说法正确的是（ ）A ．正常工作时，电饭锅和抽烟机的发热功率之比为5︰1B ．从图乙中可得，t =0时刻穿过发电机线圈的磁通量和A 表的示数均为零C ．电饭锅和抽油烟机同时正常工作时，A 表的示数为1.2AD ．若线圈转速减半，电饭锅的功率将变成原来的1/2 【答案】C【详解】A ．正常工作时，电饭锅为纯电阻电路，工作的功率1100W 即为发热功率，抽油烟机为非纯电阻电路，发热功率小于工作功率220W ，故电饭锅和抽烟机的发热功率之比大于5︰1，故A 错误；B ．从图乙中可得，t =0时刻穿过发电机线圈的磁通量最大，变化率为零； A 表的示数为有效值，不为零，故B 错误；C ．根据变压器的输入功率等于输出的功率11001320I ⨯=解得电流表读数为1.2A ，故C 正确；D ．若线圈转速减半，输入电压和输出电压均变为原来的1/2，电饭锅的功率将变成原来的1/4，故D 错误。

第十章 交变电流 传感器陕西省府谷中学 任彦霞 课程内容标准：【2012高考导航】：1．从近几年的命题情况看，总体上难度不大，热点较为集中，主要集中在以下两个方面：一是交变电流的产生、图像和有效值问题；二是变压器、电压、功率、电流关系及远距离输电问题．2．高考对本部分知识的考查主要以选择题的形式出现，但也出现过关于交变电流的计算题．在增加应用型和能力型试题的今天，应注意本部分知识与现代科技的联系．第1单元 交变电流的产生及描述【教学目标】：1、理解交变电流的产生及其规律.2、理解描述交变电流的物理量，特别要能区分交变电流的瞬时值、最大值、有效值、平均值，知道它们在不同问题中的应用. 【教学重点】：1、交变电流的产生、规律及应用.2、描述交变电流的物理量及“四值”的比较.【教学难点】：1、交变电流的变化规律及其应用 . 2、对有效值的理解. 【教学方法】：多媒体辅助、归纳总结、讲练结合 【教学用具】：多媒体新课程标准考试说明要求(1)知道交变电流，能用函数表达式和图象描述交变电流． (2)通过实验，了解电容器和电感器对交变电流的导通和阻碍作用．(3)通过实验，探究变压器电压与匝数的关系． (4)了解从变电站到住宅的输电过程，知道远距离输电时应用高电压的道理．(5)知道非电学量转换成电学量的技术意义． (6)通过实验，知道常见传感器的工作原理． (7)列举传感器在生活和生产中的应用.交变电流 交变电流的图象Ⅰ 正弦交变电流的函数表达式，峰值和有效值 Ⅰ 理想变压器 Ⅰ 远距离输电Ⅰ 实验：传感器的简单应用【教学过程】：一、双基梳理与考点突破：【教师活动】：检查学生学案完成情况，并实物投影一位同学学案,更正个别错误. 【多媒体展示】：导练 。

【学生活动】：回答导练所列问题。

【教师活动】：根据学生回答情况，加以点评。

【学生活动】：根据上面的问题总结这个题考查了哪些知识点。

【过渡引入】：下面我们一起复习这一节所涉及知识点。
