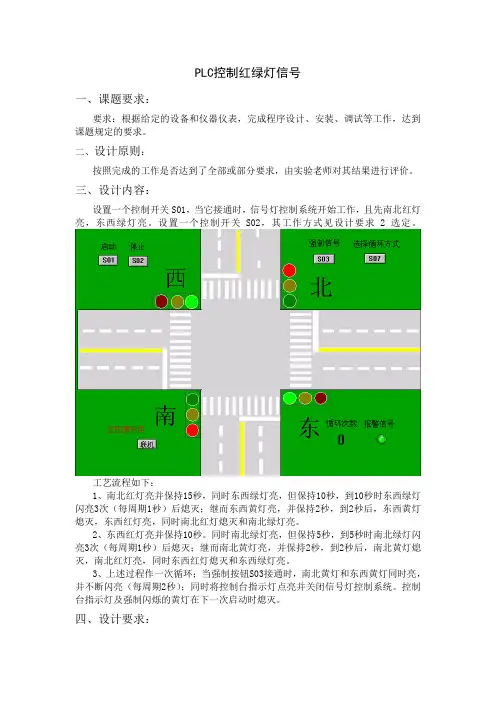

PLC控制红绿灯信号一、课题要求：要求：根据给定的设备和仪器仪表，完成程序设计、安装、调试等工作，达到课题规定的要求。
二、设计原则：按照完成的工作是否达到了全部或部分要求，由实验老师对其结果进行评价。
三、设计内容：设置一个控制开关S01，当它接通时，信号灯控制系统开始工作，且先南北红灯亮，东西绿灯亮。
设置一个控制开关S02，其工作方式见设计要求2选定。
工艺流程如下：1、南北红灯亮并保持15秒，同时东西绿灯亮，但保持10秒，到10秒时东西绿灯闪亮3次（每周期1秒）后熄灭；继而东西黄灯亮，并保持2秒，到2秒后，东西黄灯熄灭，东西红灯亮，同时南北红灯熄灭和南北绿灯亮。
2、东西红灯亮并保持10秒。
同时南北绿灯亮，但保持5秒，到5秒时南北绿灯闪亮3次（每周期1秒）后熄灭；继而南北黄灯亮，并保持2秒，到2秒后，南北黄灯熄灭，南北红灯亮，同时东西红灯熄灭和东西绿灯亮。
3、上述过程作一次循环；当强制按钮S03接通时，南北黄灯和东西黄灯同时亮，并不断闪亮（每周期2秒）；同时将控制台指示灯点亮并关闭信号灯控制系统。
控制台指示灯及强制闪烁的黄灯在下一次启动时熄灭。
四、设计要求：1、编程方法由实验老师指定：⑴用欧姆龙系列PLC简易编程器编程⑵用计算机软件编程2、工作方式：A．红绿灯连续循环与单次循环可按S07自锁按钮进行选择，当S07为0时红绿灯连续循环，当S07为1时红绿灯单次循环；B．红绿灯连续循环，按停止按钮S02红绿灯立即停止；当再按启动按钮S01红绿灯重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02红绿灯完成一次循环后才能停止。
3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序；5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
五、输入输出端口配置输入设备输入端口编号接考核箱对应端口启动按钮S01 0000 SO1停止按钮S02 0001 SO2 选择循环方式按钮S07 0002 S07 强制按钮S03 0003 S03输出设备输出端口编号接考核箱对应端口南北红灯1000 H01东西绿灯1001 H02东西黄灯1002 H03东西红灯1003 H04南北绿灯1004 H05南北黄灯1005 H06 控制台指示灯1006 H07六、问题：红绿灯工作方式由实验老师设定：A．红绿灯连续循环与单次循环可按S07自锁按钮进行选择，当S07为0时红绿灯连续循环，当S07为1时红绿灯单次循环；B．红绿灯连续循环，按停止按钮S02红绿灯立即停止；当再按启动按钮S01红绿灯重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02红绿灯完成一次循环后才能停止。
红绿灯plc实验报告
红绿灯PLC实验报告
实验目的：通过PLC控制红绿灯的变换，了解PLC在工业控制中的应用和原理。
实验原理：PLC（Programmable Logic Controller，可编程逻辑控制器）是一种
专门用于工业控制的计算机，它可以根据预先编写好的程序来控制机器设备的
运行。
在本实验中，我们将通过PLC控制红绿灯的变换，实现交通信号灯的控制。
实验步骤：
1. 连接PLC和红绿灯控制器：首先将PLC与红绿灯控制器进行连接，确保连接
正确无误。
2. 编写PLC程序：根据红绿灯的控制逻辑，编写PLC程序，包括红绿灯的变换
时序和状态切换。
3. 下载程序到PLC：将编写好的程序下载到PLC中，确保程序的正确性和完整性。
4. 运行实验：启动PLC，观察红绿灯的变换情况，检查是否符合预期的控制逻辑。
实验结果：经过实验，我们成功地通过PLC控制红绿灯的变换，实现了交通信
号灯的控制。
通过观察实验现象和分析数据，我们深入了解了PLC在工业控制
中的应用和原理，对工业自动化控制有了更深入的理解。
结论：本实验通过PLC控制红绿灯的变换，深入了解了PLC在工业控制中的应
用和原理，为我们今后的工业自动化控制打下了良好的基础。
希望通过这次实验，能够更加熟悉PLC的使用和工作原理，为今后的工程实践和研究奠定坚实
的基础。
通过这次实验，我们对PLC在工业控制中的重要性有了更深入的认识，也对工业自动化控制有了更加全面的了解。
希望通过今后的学习和实践，能够更好地掌握PLC的应用和原理，为工业控制领域做出更大的贡献。
用PLC实现十字路口交通灯控制教学设计【摘要】本文介绍了通过PLC技术实现十字路口交通灯控制的教学设计。
在引言部分中，提出了背景介绍和研究意义，说明了该实验的重要性。
在正文部分中，首先介绍了PLC技术的基本概念，然后详细阐述了十字路口交通灯控制的原理，接着给出了PLC实现十字路口交通灯控制的具体步骤，并提出了实验设计和实验结果分析。
在总结了实验的结果和经验，同时展望了未来研究方向。
通过本次实验，学生可以深入了解PLC技术在交通领域的应用，培养实验操作和数据分析能力，为未来相关领域的研究和就业做好准备。
这个实验设计旨在帮助学生提高实践能力，拓展视野，从而更好地适应未来社会的发展需求。
【关键词】PLC技术、十字路口交通灯控制、实验设计、实验结果分析、实验总结、未来研究方向、引言、背景介绍、研究意义、十字路口交通灯控制原理、PLC实现步骤。
1. 引言1.1 背景介绍PLC技术的应用可以使交通灯控制系统更加智能化、可靠性更高、响应速度更快。
通过使用PLC技术实现十字路口交通灯控制，不仅可以提高交通管理的效率，还可以有效减少交通事故的发生率，为城市交通带来新的发展机遇。
本文将结合PLC技术和交通灯控制原理，探讨如何使用PLC实现十字路口交通灯控制，并进行相应的实验设计和结果分析。
希望通过本实验研究，能够进一步推动交通信号灯领域的技术创新，为城市交通管理和交通安全提供更加可靠的解决方案。
1.2 研究意义本研究的意义在于探讨如何利用PLC技术来实现十字路口交通灯控制，从而提高交通流量的管理效率，减少交通拥堵和交通事故的发生。
通过设计实验并分析实验结果，可以验证PLC在交通信号灯控制中的可行性和优势，为交通管理部门和交通设备制造商提供参考和借鉴。
通过研究PLC在交通信号灯控制中的应用，还能够促进PLC技术在其他工业控制领域的推广和应用，具有一定的理论研究和实际应用价值。
2. 正文2.1 PLC技术概述PLC（可编程逻辑控制器）是一种专门用于工业控制的计算机。

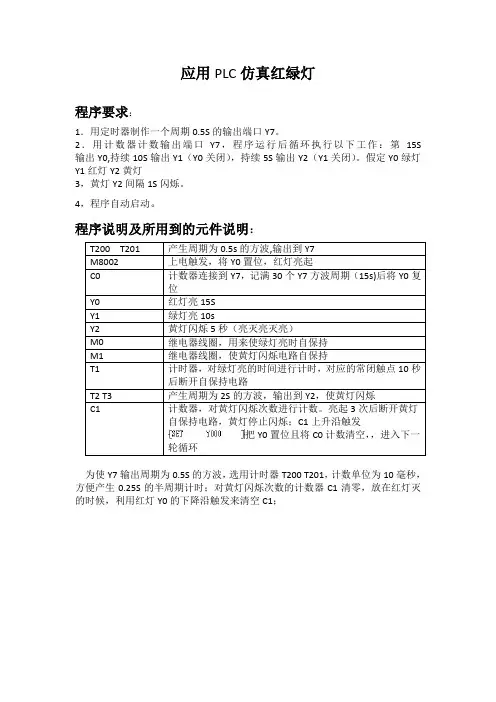

应用PLC仿真红绿灯程序要求：1．用定时器制作一个周期0.5S的输出端口Y7。
2．用计数器计数输出端口Y7，程序运行后循环执行以下工作：第15S 输出Y0,持续10S输出Y1（Y0关闭），持续5S输出Y2（Y1关闭）。
假定Y0绿灯Y1红灯Y2黄灯3，黄灯Y2间隔1S闪烁。
4，程序自动启动。
程序说明及所用到的元件说明：T200 T201 产生周期为0.5s的方波,输出到Y7M8002 上电触发，将Y0置位，红灯亮起C0 计数器连接到Y7，记满30个Y7方波周期（15s)后将Y0复位Y0 红灯亮15SY1 绿灯亮10sY2 黄灯闪烁5秒（亮灭亮灭亮）M0 继电器线圈，用来使绿灯亮时自保持M1 继电器线圈，使黄灯闪烁电路自保持T1 计时器，对绿灯亮的时间进行计时，对应的常闭触点10秒后断开自保持电路T2 T3 产生周期为2S的方波，输出到Y2，使黄灯闪烁C1 计数器，对黄灯闪烁次数进行计数。
亮起3次后断开黄灯自保持电路，黄灯停止闪烁；C1上升沿触发把Y0置位且将C0计数清空，，进入下一轮循环为使Y7输出周期为0.5S的方波，选用计时器T200 T201，计数单位为10毫秒，方便产生0.25S的半周期计时；对黄灯闪烁次数的计数器C1清零，放在红灯灭的时候，利用红灯Y0的下降沿触发来清空C1；程序流程图：·开始，上电 T200 T201组成的振荡电路工作，输出周期为0.5S 的方波到Y7 C0对Y7进行计数,参数设置为K30 即计时15SM8002上电触发将Y0置位Y0下降沿触发，将C1清空Y0复位，其下降沿触发绿灯的自保持电路，绿灯亮且T1开始计时 计时10S 后T1常闭触点断开，自保持电路断，绿灯Y1灭 C0闭合触发，Y0复位C1对亮起次数进行计数 C1计满3次后，常闭触点断开黄灯自保持电路断开，停止闪烁，且C1上升沿触发，将C0清空；， Y1的下降沿触发黄灯闪烁的自保持电路，黄灯立即亮起开始闪烁。

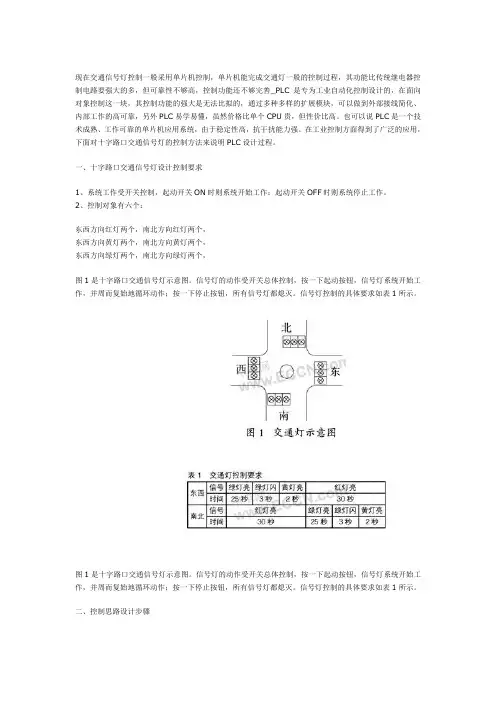

现在交通信号灯控制一般采用单片机控制，单片机能完成交通灯一般的控制过程，其功能比传统继电器控制电路要强大的多，但可靠性不够高，控制功能还不够完善_PLC是专为工业自动化控制设计的，在面向对象控制这一块，其控制功能的强大是无法比拟的，通过多种多样的扩展模块，可以做到外部接线简化、内部工作的高可靠，另外PLC易学易懂，虽然价格比单个CPU贵，但性价比高。
也可以说PLC是一个技术成熟、工作可靠的单片机应用系统，由于稳定性高，抗干扰能力强。
在工业控制方面得到了广泛的应用，下面对十字路口交通信号灯的控制方法来说明PLC设计过程。
一、十字路口交通信号灯设计控制要求1、系统工作受开关控制，起动开关ON时则系统开始工作；起动开关OFF时则系统停止工作。
2、控制对象有六个：东西方向红灯两个，南北方向红灯两个，东西方向黄灯两个，南北方向黄灯两个，东西方向绿灯两个，南北方向绿灯两个，图1是十字路口交通信号灯示意图。
信号灯的动作受开关总体控制，按一下起动按钮，信号灯系统开始工作，并周而复始地循环动作；按一下停止按钮，所有信号灯都熄灭。
信号灯控制的具体要求如表1所示。
图1是十字路口交通信号灯示意图。
信号灯的动作受开关总体控制，按一下起动按钮，信号灯系统开始工作，并周而复始地循环动作；按一下停止按钮，所有信号灯都熄灭。
信号灯控制的具体要求如表1所示。
二、控制思路设计步骤1、观察十字路口交通灯的工作时序2、设计I／O口。
3、画出状态转移图。
4、写出指令表。
5、用编程器输入指令。
6、调试运行。
7、I／O端子接线图一)、硬件及外围元器件根据信号灯的控制要求，本模块所用的器件有：起动按钮SB1，停止按钮SB2，红黄绿色信号灯各四只，输入／输出端口接线如图2所示。
由图可见：起动按钮SBl接于输入继电器XO端，停止按钮SB2接于输入继电器X1端，东西方向的绿灯接于输出继电器Y0端，东西方向黄灯接于输入继电器Y1端，东西方向的红灯接于输出继电器Y2端，南北方向绿灯接于输出继电器Y4端，南北方向的黄灯接于输出继电器Y5，南北方向红接于输出继电器Y6。
十字路口交通灯PLC十字路口交通灯PLCPLC全称Programmable Logic Controller，中文名称可翻译为可编程逻辑控制器。
它是一种运用计算机技术应用到自动化领域的，提供了一种新型技能水平的工业控制的工具。
由于现代社会的发展，十字路口交通流量不断增长，出现了交通拥堵的情况。
为了缓解道路拥堵，提高交通效率，人们将PLC技术引入到交通灯控制领域，研制出了十字路口交通灯PLC。
一、十字路口交通灯PLC的作用十字路口交通灯PLC的主要作用是通过PLC技术，对交通灯的控制进行集中管理，协调各路段交通灯的工作，达到良好的交通流量分配和通畅效果。
它能提高交通效率，降低交通拥堵的发生率，避免交通事故的发生，提高行车安全系数，让车辆和行人更加安全通行。
二、十字路口交通灯PLC的工作原理1. 数据采集交通信号灯PLC采集模块通过采集来自各个路段车辆数量和行人数量的数据，实现实时的数据采集和处理。
2. 短时间计算采集到的数据通过PLC程序进行短时间计算，快速的分析和计算，并输出相应的结果，方便决策管理。
3. 时分算法时分算法是指将短时间计算的数据以自己的规定时间进行分配。
十字路口交通灯PLC时分算法的设计考虑了人车交通的状况，周转时间，而且还考虑了特殊区域的设备及人行、车行互动的关系，使之平衡各方面影响，调整各灯色时间，从而实现最佳的交通流量分配和通畅效果。
4. LED输出与同步输出结果通过LED灯出现和同步工作，可以以可视的方式来反映交通灯工作状态，便于人们的观察和判断，方便行人和车辆的通行，促进交通和谐，实现人与交通的平衡。
5. 数据存储交通信号灯PLC可以对采集到的数据进行存储，方便后期的统计和分析，以便对交通信号灯PLC的性能进行优化改进，从而进一步提高交通灯的工作效率和安全性。
三、PLC技术在交通信号灯方面的优势PLC技术为交通灯的控制工作带来了很多优势，其优点如下：1. 可靠性高交通信号灯PLC采用实时处理器，无论崩溃的时间多长，也可以恢复到上次状态。

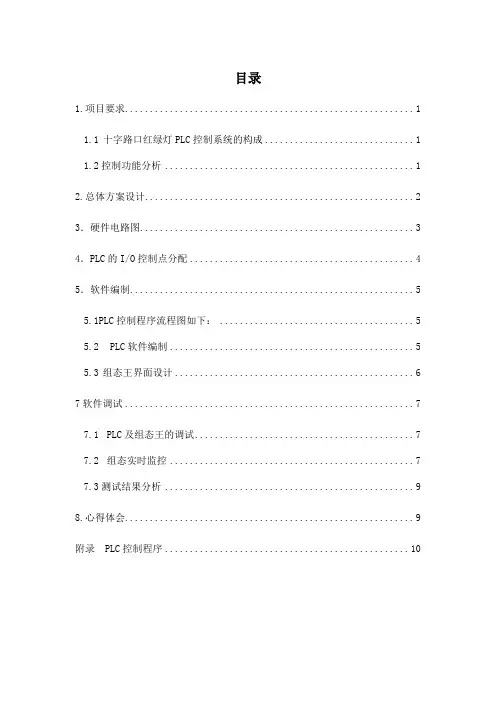

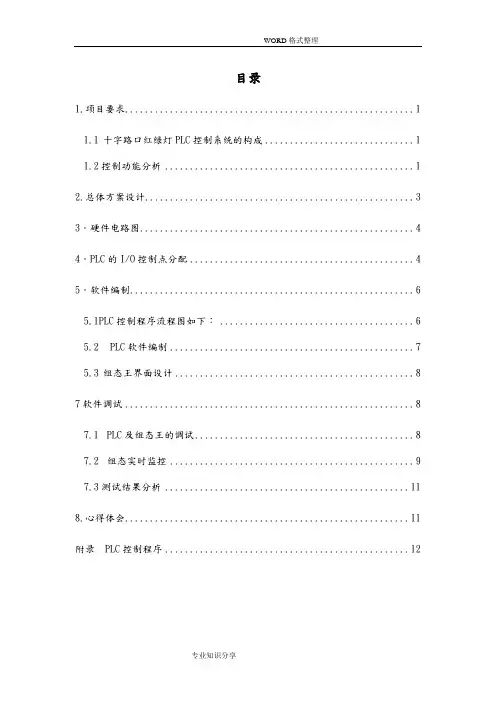

目录1.项目要求 (1)1.1十字路口红绿灯PLC控制系统的构成 (1)1.2控制功能分析 (1)2.总体方案设计 (2)3．硬件电路图 (3)4．PLC的I/O控制点分配 (4)5．软件编制 (5)5.1PLC控制程序流程图如下： (5)5.2 PLC软件编制 (5)5.3组态王界面设计 (6)7软件调试 (7)7.1PLC及组态王的调试 (7)7.2组态实时监控 (7)7.3测试结果分析 (9)8.心得体会 (9)附录 PLC控制程序 (10)十字路口红绿灯PLC控制1.项目要求1.1 十字路口红绿灯PLC控制系统的构成十字路口交通信号灯通常设置红、绿和黄三种颜色，但是有的路口仅设置红、绿两种，如果采用PLC控制则可少用两个控制点。
现有一个十字路口，东西和南北方向每个路口都设有红色和绿色指挥信号灯，其示意图如下：图1-1十字路口交通信号灯示意图1.2控制功能分析1.2.1 工作过程（1）接通启动开关后，信号灯系统开始工作，且以南北方向红灯先亮、东西方向绿灯才亮作为初始状态。
当断开启动开关时，全部信号灯熄灭。
（2）南北绿灯东西绿灯不能同时亮，否则系统自动熄灭信号灯并报警。
（3） 南北红灯持续25s ，与此同时东西绿灯亮维持20s ，然后闪烁3s 后熄灭。
接着东西黄灯亮2s ，然后南北绿灯亮。
（4） 东西红灯持续亮30s ，同时南北绿灯亮25s ，然后闪亮3s 后熄灭。
接着南北黄灯又亮2s ，然后东西绿灯亮。
南北和东西的信号灯，就这样按控制要求周而复始的进行工作。
1.2.2 控制要求要求采用PLC 作为控制中心，采用触摸屏或上位机（组态软件编程）监控。
（1）. 控制系统应有电路联锁和保护功能。
（2）. 操作界面要求有动作效果，可以显示操作的进度。
（3）. 检测、控制信号要准确，安全、可靠。
1.2.3 硬件设计根据控制要求，主控设备选用PLC ，信号灯采用红、黄、绿灯泡（各4个），启动采用单刀开关实现。
自动交通灯系统（一）自动交通灯系统示意图（二）控制要求1. 上电运行时系统处于停止状态。
2. 按钮start/stop可实现系统启动/停止控制。
方案1 :南北红灯亮20秒,东西绿灯亮15秒后闪亮了3 次(3秒)后,东西黄灯亮4秒后转为:东西红灯亮20秒;南北绿灯亮15秒后闪亮3次(3秒)后灭;南北黄灯亮4秒后循环.方案2:南北红灯亮10秒,东西绿灯亮5秒后闪亮了3 次(3秒)后,东西黄灯亮2秒后转为:东西红灯亮10秒;南北绿灯亮5秒后闪亮3次(3秒)后灭;南北黄灯亮2秒后循环.方案3:南北和东西黄灯同时亮闪亮5秒1次.（三）I/O配置输入启动/停止按钮X0~X1东西红灯 Y0 东西黄灯 Y1 东西绿灯 Y2南北红灯Y3 南北黄灯 Y4 南北绿灯 Y5（四）设计要求理解动作过程，列写I/O配置表，画出硬件电路图，编写梯形图程序，进行系统调试。
程序设计如下：（1）自动交通灯原流程图开始按钮停止按钮方案选择选择方案一选择方案二选择方案三选择方案一南北交通灯东西交通灯红灯亮红灯灭，绿灯亮达到20s?达到15s?绿灯开始闪烁绿灯灭，黄灯亮达到4s?绿灯亮达到15s?绿灯开始闪烁闪烁3次?绿灯灭，黄灯亮达到4s?黄灯灭，红灯亮达到20s?是是是是否否否否否否否否是是是是闪烁3次?选择方案二南北交通灯东西交通灯红灯亮红灯灭，绿灯亮达到10s?达到5s?绿灯开始闪烁绿灯灭，黄灯亮达到4s?绿灯亮达到5s?绿灯开始闪烁闪烁3次?绿灯灭，黄灯亮达到4s?黄灯灭，红灯亮达到10s?是是是是否否否否否否否否是是是是闪烁3次?选择方案三南北交通灯东西交通灯黄灯亮黄灯亮达到5s?达到5s?黄灯闪烁一次黄灯闪烁一次是是否否（4）硬件电路图X0 X1 X2 X3 X4 COM M0M1M2M3M4Y0Y1Y2Y3Y4Y5COM红灯 黄灯 绿灯 红灯 黄灯 绿灯启动 停止（5）梯形图程序。
十字路口交通信号灯的控制
一、实训目的及要求
1、实训目的
通过对十字路口交通信号灯的控制，进一步了解和熟悉S7-200 PLC的结构和外部接线方法，掌握PLC控制系统的设计方法和步骤，程序的调试等。
2、具体控制要求
1）起动正常程序时，按下SB1；按下SB2，当前循环结束后停止工作。
2）东西方向绿灯HL11亮20S，闪烁3S后黄灯HL12亮2S，接着红灯HL13亮25S。
3) 南北方向与东西方向相反。
即南北方向红灯H23亮25S，绿灯HL21亮20S，闪烁3S，黄灯HL22亮2S。
4）应急功能。
若东西方向需应急强通，将开关SB3接通，东西方向绿灯HL11亮，南北方向红灯HL23亮。
应急结束，断开SB3，自动转入正常程序的下一个动作。
若需南北方向应急强通，则使用SB4。
二、控制系统需要器材
学生自行选择
三、控制系统硬件设计
1）PLC的I/O分配
2）PLC的接线图
3）主电路的连接
四、梯形图的设计
学生自己编制梯形图，上机调试通过即可
五、实训步骤
1）分析实训要求，确定控制系统所需设备。
2）分析实训要求，合理设置按钮、接触器等设备数量，合理分配PLC的I/O。
3）分析实训要求，编制PLC的梯形图并上机编译。
4）完成主电路的连接，运行整个系统，检验是否满足要求。
六、实训报告内容：
1）控制要求
2）主电路
3）PLC的I/O分配
4）PLC的接线图
5）PLC的梯形图
6）现象或故障分析
7）实训总结。
PLC实现十字路口交通灯控制摘要近年来随着科技的飞速发展，PLC的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。
在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，加以完善。
交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。
随着中国加入WTO，我们不但要在经济、文化、科技等各方面与国际接轨，在交通控制方面也应与国际接轨。
俗话说“要想富，先修路”，但路修好了如果在交通控制方面做不好道路还是无法保障畅通安全。
作为交通控制的重要组成部份的交通信号灯也应适合社会实际情况。
因此，本人选择制作十字路口交通灯。
关键词交通灯；PLC；自动控制；国际化AbstractWith the development at full speed of science and technology in recent years, the application of the one-chip computer is moving towards deepening constantly, drive tradition is it measure crescent benefit to upgrade day to control at the same time. In measuring in real time and automatically controlled one-chip computer application system, the one-chip computer often uses as a key part, only one-chip computer respect knowledge is not enough, should also follow the structure of the concrete hardware , and direct against and use the software of target's characteristic to combine concretly, perfect .The appearance of the traffic signal lamp , make the traffic be controlled effectively, for dredging the flow of traffic, improving the traffic capacity of the road, there are obvious results to reduce the traffic accident. As China joins WTO, we will not only be in line with international standards in such different fields as economy ,culture ,sciencandtechnology ,etc. should be in line with international standards too in traffic control. As the saying goes " want rich , repair the roads first ", but way build up if control do road well to be unable to ensure the unblocked security in traffic. The traffic signal lamp of the important composition component controlled as the traffic should be suitable for the social actual conditions too. So, I choose to make the crossroad.Key word Traffic light；PLC ；automatic allies control目录摘要 (I)Abstract ...................................................................................................................................... I I 第1章绪论 (1)1.1概述 (1)1.2 PLC的由来 (1)1.3 PLC的定义 (2)1.4 PLC的工作原理 (2)1.5 PLC的结构 (3)1.6 现代PLC的发展趋势 (6)第2章PLC交通灯控制过程简述及系统设计步骤 (9)2.1 一些设备的安装移除和注意事项、编程以及应用 (9)2.1.1 安装S7-200设备指南 (9)2.1.2 安装和移除S7-200模块 (11)2.1.3 接地和布线指南 (14)2.2 S7-200编程软件STEP 7 - Micro/WIN3.2 (14)2.2.1 如何控制程序作业 (14)2.2.2 编程语言的形式 (16)第3章PLC控制系统计设 (18)3.1 PLC控制系统软件设计 (18)3.2 PLC硬件系统设计方法 (19)3.3 简述PLC应用及使用中应注意的问题 (21)3.3.1 干扰 (21)3.3.2工作环境 (21)3.3.3控制系统中干扰及其来源 (22)3.3.4 主要抗干扰措施 (23)3.4一般查找故障步骤 (26)第4章实训 (27)4.1 要求 (27)4.2 硬件图 (27)4.3 软件S7-200编程软件STEP 7 - Micro/WIN (31)4.4 信号灯控制编程元件表 (33)4.5梯形图 (33)结论 (36)致谢 (37)参考文献 (38)附录A (39)第1章绪论近年来,随着我国经济的发展,城市的交通拥挤问题日趋严重,因此提高城市路网的通行能力、实现道路交通的科学化管理迫在眉睫。
用PLC控制红绿灯[典型]
用PLC控制红绿灯信号
设置一个控制开关S01，当它接通时，信号灯控制系统开始工作，且先南北红灯亮，东西绿灯亮。
当控制开关S02接通时，信号灯全部熄灭。
此主题相关图片如下：
工艺流程如下：
1、南北红灯亮并保持15秒，同时东西绿灯亮，但保持10秒，到10秒时东西绿灯闪亮3次（每周期1秒）后熄灭；继而东西黄灯亮，并保持2秒，到2秒后，东西黄灯熄灭，东西红灯亮，同时南北红灯熄灭和南北绿灯亮。
2、东西红灯亮并保持10秒。
同时南北绿灯亮，但保持5秒，到5秒时南北绿灯闪亮3次（每周期1秒）后熄灭；继而南北黄灯亮，并保持2秒，到2秒后，南北黄灯熄灭，南北红灯亮，同时东西红灯熄灭和东西绿灯亮。
3、上述过程作一次循环；当强制按钮S03接通时，南北黄灯和东西黄灯同时亮，并不断闪亮（每周期2秒）；同时将控制台指示灯点亮并关闭信号灯控制系统。
控制台指示灯在下一次启动时熄灭。
*工作方式*
a) 红绿灯连续循环与单次循环可按S07自锁按钮进行选择，当S07为0时红绿灯连续循环，当S07为1时红绿灯单次循环；
b) 红绿灯连续循环，按停止按钮S02红绿灯立即停止；当再按启动按钮S01红绿灯重新运行；
输入输出端口配置：
此主题相关图片如下：。
