项目三组合体视图▲引言由两个或两个以上基本形体组合的形体称为组合体。

从几何学观点看，任何机械零件都可抽象成组合体。

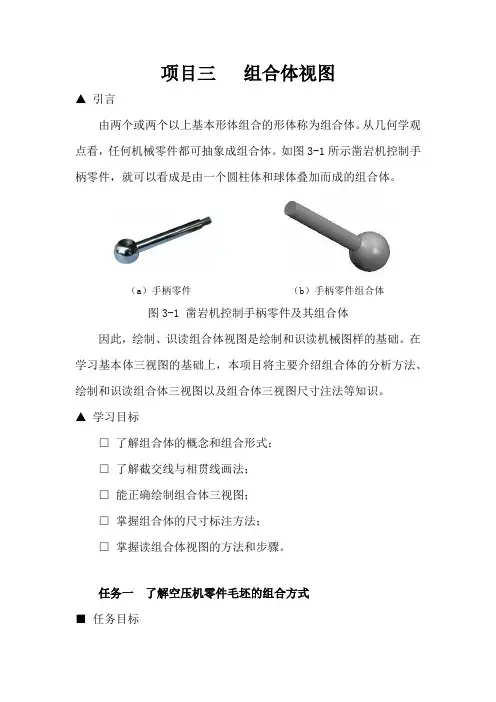

如图3-1所示凿岩机控制手柄零件，就可以看成是由一个圆柱体和球体叠加而成的组合体。

（a）手柄零件（b）手柄零件组合体图3-1 凿岩机控制手柄零件及其组合体因此，绘制、识读组合体视图是绘制和识读机械图样的基础。

在学习基本体三视图的基础上，本项目将主要介绍组合体的分析方法、绘制和识读组合体三视图以及组合体三视图尺寸注法等知识。

▲学习目标□了解组合体的概念和组合形式；□了解截交线与相贯线画法；□能正确绘制组合体三视图；□掌握组合体的尺寸标注方法；□掌握读组合体视图的方法和步骤。

任务一了解空压机零件毛坯的组合方式■任务目标◇了解组合体的组合形式；◇掌握组合体各组成部分的连接关系；◇了解形体分析法和线面分析法。

■任务内容图3-2所示的是空压机中常用零件及其毛坯，请说出它们的毛坯分别由哪些基本体组成，组成方式是什么？（a）六角螺钉（b）法兰盘（c）六角螺钉毛坯（d）法兰盘毛坯图3-2空压机中常用零件及其毛坯■知识连接一、组合体的组成方式组合体的组合方式有叠加和挖切两种基本形式，而常见的是两种形式的综合，如表3-1所示。

表3－1 组合体的组,合形成二、组合体各组成部分的连接关系无论以何种方式构成的组合体，其基本形体的相邻表面都存在一定的相互关系。

组合体各组成部分之间的表面连接关系可分为四种：平齐、不平齐、相交和相切，如表3-2所示。

表3-2组合体各组成部分之间的表面连接关系■任务实施如图3－2所示空压机零件的毛坯，请说出它们分别由哪些基本体组成组成方式是什么？表3-3 空压机零件毛坯的组合形式■知识拓展画读组合体的视图时，经常采用形体分析法和线面分析法。

1．形体分析法——就是假想将组合体分成几个部分，弄清楚各组成部分的形状、组合方式、相对位置及表面连接关系，以便于画图和读图的方法。

形体分析法是学习机械识图的重要方法，在绘图、读图、尺寸标注时都要经常用到。

第七章组合体任何复杂的物体，都可看成是由若干个基本体组合而成的。

这种由两个或两个以上基本体组成的物体称为组合体。

第一节组合体的形体分析top一、形体分析法在组合体的画图、读图和标注尺寸过程中，通常假想将其分解成若干个基本体，弄清楚各基本体的形状、相对位置、组合形式以及表面连接关系，这种 "化整为零"，使复杂问题简单化的分析方法称为形体分析法。

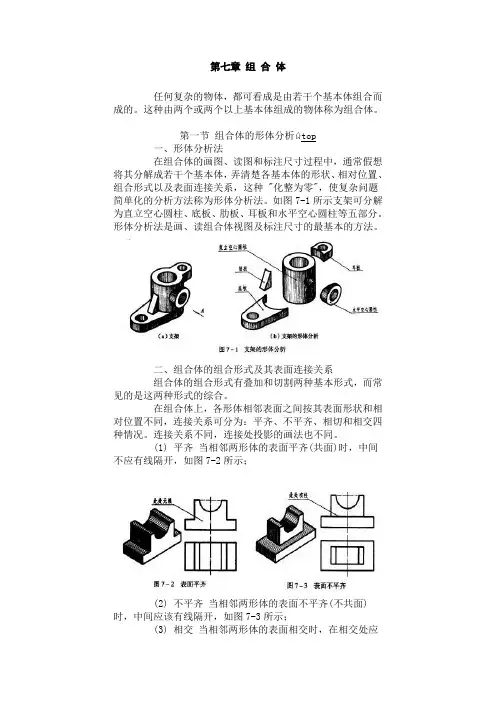

如图7-1所示支架可分解为直立空心圆柱、底板、肋板、耳板和水平空心圆柱等五部分。

形体分析法是画、读组合体视图及标注尺寸的最基本的方法。

二、组合体的组合形式及其表面连接关系组合体的组合形式有叠加和切割两种基本形式，而常见的是这两种形式的综合。

在组合体上，各形体相邻表面之间按其表面形状和相对位置不同，连接关系可分为：平齐、不平齐、相切和相交四种情况。

连接关系不同，连接处投影的画法也不同。

(1) 平齐当相邻两形体的表面平齐(共面)时，中间不应有线隔开，如图7-2所示；(2) 不平齐当相邻两形体的表面不平齐(不共面)时，中间应该有线隔开，如图7-3所示；(3) 相交当相邻两形体的表面相交时，在相交处应该画出交线，如图7-4所示；(4) 相切当相邻两形体的表面相切时，由于在相切处两表面是光滑过渡的，故在相切处不应该画线，但耳板的顶面投影应画到切点处，如图7-5所示。

第二节组合体的三视图画法top画组合体三视图的基本方法是形体分析法。

下面以图7-1a 所示的支架为例，说明画图的方法和步骤。

一、形体分析画图之前，首先应对组合体进行形体分析，将其分解成几个组成部分，明确各基本体的形状、组合形式、相对位置以及表面连接关系；以便对组合体的整体形状有个总体了解，为画图作准备。

如图7-1所示支架可分解为五个部分，底板的侧面与直立空心圆柱相切，两者底面平齐；耳板的侧面与直立空心圆柱相交，两者顶面平齐；水平空心圆柱与直立空心圆柱垂直相交;肋板与直立空心圆柱相交。

二、选择主视图主视图是最重要的视图。

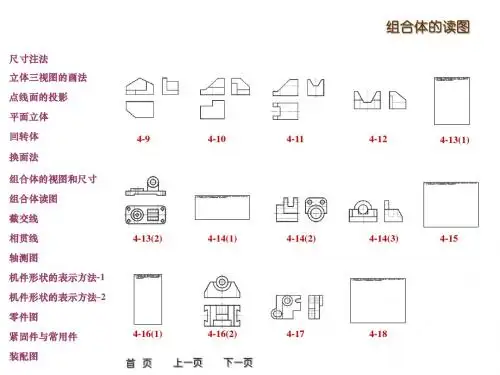

首页尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件装配图下一页上一页4-94-104-114-124-13(1)4-13(2)4-14(1)4-184-14(2)4-14(3)4-154-16(2)4-16(1)4-17尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件装配图4-9 画全俯视图和左视图。

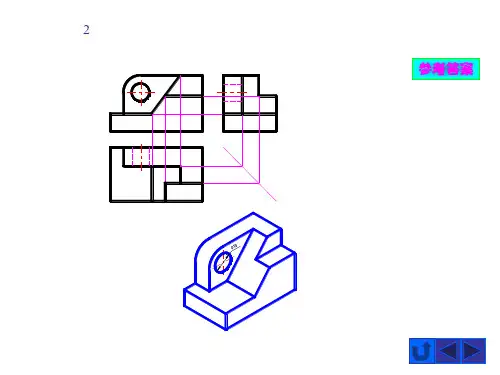

立体图答案下一题返回首页首页尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件装配图立体图题目4-9 画全俯视图和左视图。

首页尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件装配图答案题目-9 画全俯视图和左视图。

尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件装配图4-10 画全俯视图。

立体图答案下一题上一题首页首页尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件装配图立体图题目4-10 画全俯视图。

首页尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件装配图答案题目-10 画全俯视图。

尺寸注法立体三视图的画法点线面的投影平面立体回转体换面法组合体的视图和尺寸组合体读图截交线相贯线轴测图机件形状的表示方法-1机件形状的表示方法-2零件图紧固件与常用件装配图4-11 画全俯视图和左视图。
