第六章短路电流的分析计算短路电流的分析计算是电力系统中非常重要的一部分,用于确定电路中特定点出现短路时所产生的电流。
短路电流不仅会造成电路和设备的烧坏,还可能导致火灾事故,因此对于电力系统的正常运行具有重要的影响。
短路电流的计算可以分为两个步骤:首先是短路电流的分析,包括确定短路源和短路类型,以及短路电流的路径和大小;其次是短路电流的计算,根据电路参数和短路电流的路径进行计算。
首先需要确定电路中的短路源。
在实际电力系统中,短路源可以是发电机、输电线路、变压器或负荷。
确定短路源后,需要确定短路的类型,主要包括对称短路和非对称短路。
对称短路是指电流的波形对称,可以分为三相短路和单相短路;非对称短路是指电流的波形不对称,包括两相短路和接地短路。
接下来需要确定短路电流的路径。
在电力系统中,短路电流通常会有多个路径,其中包括直流路径、凭空路径和接地路径。
直流路径是指沿着电源、线路和负荷之间的直接路径传输电流;凭空路径是指通过空气中的电弧传输电流;接地路径是指通过接地系统传输电流。
确定了短路电流的路径后,需要进行短路电流的计算。
短路电流的计算可以分为对称组份和非对称组份的计算。
对称组份是指短路电流的波形对称的部分,可以根据对称组份进行计算;非对称组份是指短路电流的波形不对称的部分,可以通过短路阻抗进行计算。
对称组份的计算可以通过对称分解法进行。
首先需要将电路转化为d-q坐标系,然后通过对称分量法分别计算对称正序、对称负序和零序的对称组份。
对称正序是指三相电流相位一致的组分,对称负序是指三相电流相位相差120度的组分,零序是指三相电流相位都为零度的组分。
非对称组份的计算可以通过短路阻抗进行。
短路阻抗是指短路电流与短路电压之比,代表了电路对短路电流的阻抗能力。
根据对称组份和短路阻抗的关系,可以计算出非对称组份的大小。
综上所述,短路电流的分析计算是电力系统中重要的一部分,可以通过确定短路源和类型、确定短路电流的路径和计算短路电流的大小来实现。
短路电流的计算广东省唯美建筑陶瓷公司 刘建川4.1.3短路的危害发生短路时,短路回路的总阻抗很小,因此短路的总电流很大。
危害程度很大。
1、短路电流的热效应使设备发热厉害2、产生的电动力可能使设备变形或者损坏3、糸统电压大幅度下降,严重影响用户的正常工作。
4.1.4短路电流的计算目的1、选择和校验各种电气设备2、合理配置继电保护和自动装置3、作为选择和评价电气主接线方案的依据4.2.2无穷大糸统产生最大短路电流的条件当电路的参数一定,短路电流非周期分量的幅值不变,而短路电流非周期分量是按指数规律单调衰减的直流电流。
因此,非周期电流的初值越大,过渡过程中短路电流的最大瞬时值也就越大。
三相短路时各相短路电流的非周期分量并不相等。
因此,并不是各相都会出现最大短路电流,最大短路电流只会出现在一相。
4.3短路回路元件参数的计算短路计算中,各元件阻抗及其它电气参数的计算可采用有名制和标幺制两种方法来计算。
有名制常用计算1KV 以下的低压供电糸统的短路电流计算,标幺制多用于高压供电糸统的短路电流计算。
4.3.1标幺制标幺值= 有单位的实际值/和实际值同单位的基准值可见,标幺值是一个没有单位的相对值,通常用带有*的下标以示区别。
在三相电路中,要满足以下关糸:S DD I DD Z D显然,基准值的选择原则是任意大的,但为了方便计算,通常取胜100MV A 。
4.3.2短路回路中各元件的阻抗计算(1)同步发电机在产品样本中给出的是同步机的次暂态电抗的额定相对值X 11*G (N ),可以推导出同步发电机的电抗标幺值为:1111**()D G G N NG S X X S(2)变压器变压器的电抗标幺值为:*%100K D T NT U S X S =式中:U K %为变压器的短路电压比,S NT 为变压器的额定容量。
(3)电抗器*%100R R U X X =式中:U NR ,I NR 为电抗器的额定电压、额定电流值,XR%为电抗器的电抗额定相对值。
1、短路电流的计算方法:1.1、两相短路电流计算公式:I=∑R=R1/K+Rb+R2∑X=Xx+X1/K+Xb+X2式中:I——两相短路电流,A∑R、∑X——短路回路内一相电阻、电抗值的总和,ΩXx——根据三相短路容量计算的系统电抗值,ΩR1、X1——高压电缆的电阻、电抗值,ΩKb——变压器变压比Rb、Xb——变压器的电阻、电抗值,ΩR2、X2——低压电缆的电阻、电抗值,ΩUe——变压器二次侧额定电压,V1.2、三相短路电流计算公式:I=1.15 I2、电缆线路短路保护2.1、1200V及以下电网中电磁式过电流继电器的整定2.1.1、保护干线装置公式:Iz≥IQe+Kx∑Ie式中:IQe——最大容量电动机额定起动电流,A,为电动机额定电流的6.0~7.0倍。
∑Ie——其余电动机额定电流之和,AKx——需用系数,取0.5~1.0,一般取1.0。
2.1.2、校验公式:≥1.5若线路上串联两台以上开关(其间无分支线路),则上一级开关整定值,也应按下一级开关保护范围最远点的两相短路电流来校验,校验灵敏度应满足1.2~1.5的要求,以保证双重保护的可靠性。
若校验不满足时,应采取以下措施:1.加大干线或支线电缆截面。
2.设法减少低压电缆线路的长度。
3.采用相敏保护器或软起动等新技术提高灵敏度。
4.更换大容量变压器或采取变压器并联。
5.增设分段保护开关。
6.采用移动变电站或移动变压器。
2.2、电子保护器的整定:2.2.1、电磁起动器中电子保护器过流整定公式:Iz≤Ie当运行中电流超过Iz时视为过载,电子保护器延时动作;当运行中电流达到8Iz时视为短路,电子保护器瞬时动作。
2.2.2、校验公式:≥1.2若校验不满足时,应采取以下措施:1.加大干线或支线电缆截面。
2.设法减少低压电缆线路的长度。
3.采用相敏保护器或软起动等新技术提高灵敏度。
4.更换大容量变压器或采取变压器并联。
5.增设分段保护开关。
6.采用移动变电站或移动变压器。
供电网络中发生短路时 ,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低 ,因而破坏了网络内用电设备的正常工作 .为了消除或减轻短路的后果,就需要计算短路电流 ,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量 .用户处短路后 ,系统母线电压能维持不变 .即计算阻抗比系统阻抗要大得多。
具体规定: 对于 3~35KV 级电网中短路电流的计算 ,可以认为 110KV 及以上的系统的容量为无限大 .只要计算 35KV 及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时 ,只需考虑发电机、变压器、电抗器的电抗 ,而忽略其电阻;对于架空线和电缆 ,只有当其电阻大于电抗 1/3 时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件 ,要正确计算短路电流还是十分困难 ,对于一般用户也没有必要.一些设计手册提供了简化计算的图表 .省去了计算的麻烦 .用起来比较方便 .但要是手边一时没有设计手册怎么办 ?下面介绍一种“口诀式”的计算方法,只要记牢 7 句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念 .1.主要参数Sd 三相短路容量 (MVA) 简称短路容量校核开关分断容量Id 三相短路电流周期分量有效值 (KA)简称短路电流校核开关分断电流和热稳定IC 三相短路第一周期全电流有效值 (KA) 简称冲击电流有效值校核动稳定ic 三相短路第一周期全电流峰值 (KA) 简称冲击电流峰值校核动稳定x 电抗(Ω)其中系统短路容量 Sd和计算点电抗 x 是关键.2.标么值计算时选定一个基准容量 (Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方, 目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压UJZ 规定为 8 级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出 ,例: UJZ (KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当 10KV 母线上短路容量为 200 MVA 时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3 无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* ( 总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id * √ 1+2 (KC-1)2 (KA) 其中 KC 冲击系数,取 1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当 1000KVA 及以下变压器二次侧短路时 ,冲击系数KC ,取 1.3这时:冲击电流有效值 IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了 .公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗 , 等等.一种方法是查有关设计手册 ,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流 ; 设计手册中还有一些图表 ,可以直接查出短路电流.下面介绍一种口“诀式”的计算方法 ,只要记牢 7 句口诀,就可掌握短路电流计算方法 .4 .简化算法【1】系统电抗的计算系统电抗,百兆为一 .容量增减,电抗反比.100 除系统容量例:基准容量 100MVA. 当系统容量为 100MVA 时,系统的电抗为 XS*=100/100=1当系统容量为 200MVA 时,系统的电抗为 XS*=100/200 =0.5当系统容量为无穷大时 ,系统的电抗为 XS*=100/∞= 0系统容量单位: MVA系统容量应由当地供电部门提供 .当不能得到时,可将供电电源出线开关的开断容量作为系统容量 .如已知供电部门出线开关为 W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量 S=1.73*40*10000V=692MVA, 系统的电抗为 XS*=100/692=0.144.【2】变压器电抗的计算110KV, 10.5 除变压器容量; 35KV, 7 除变压器容量; 10KV{6KV}, 4.5 除变压器容量 .例:一台 35KV 3200KVA 变压器的电抗 X*=7/3.2=2.1875一台 10KV 1600KVA 变压器的电抗 X*=4.5/1.6=2.813变压器容量单位: MVA这里的系数 10.5,7,4.5 实际上就是变压器短路电抗的%数 .不同电压等级有不同的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折 .例:有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗 X*={4/3.12}*0.9=1.15电抗器容量单位: MVA【4】架空线路及电缆电抗的计算架空线: 6KV,等于公里数; 10KV, 取 1/3;35KV, 取 3%0电缆:按架空线再乘 0.2.例: 10KV 6KM 架空线.架空线路电抗 X*=6/3=210KV 0.2KM 电缆.电缆电抗 X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关 ,截面越大电抗越小 .【5】短路容量的计算电抗加定,去除 100.例:已知短路点前各元件电抗标么值之和为 X*∑ =2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位: MVA【6】短路电流的计算6KV,9.2 除电抗; 10KV,5.5 除电抗; 35KV,1.6 除电抗; 110KV,0.5 除电抗.0.4KV,150 除电抗例:已知一短路点前各元件电抗标么值之和为 X*∑ =2, 短路点电压等级为 6KV,则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位: KA【7】短路冲击电流的计算1000KVA 及以下变压器二次侧短路时:冲击电流有效值 Ic=Id, 冲击电流峰值ic=1.8Id1000KVA 以上变压器二次侧短路时:冲击电流有效值 Ic=1.5Id, 冲击电流峰值ic=2.5Id例:已知短路点{ 1600KVA 变压器二次侧}的短路电流 Id=4.6KA,则该点冲击电流有效值 Ic=1.5Id,=1.5*4.6 =7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA.可见短路电流计算的关键是算出短路点前的总电抗 {标么值}.但一定要包括系统电抗。

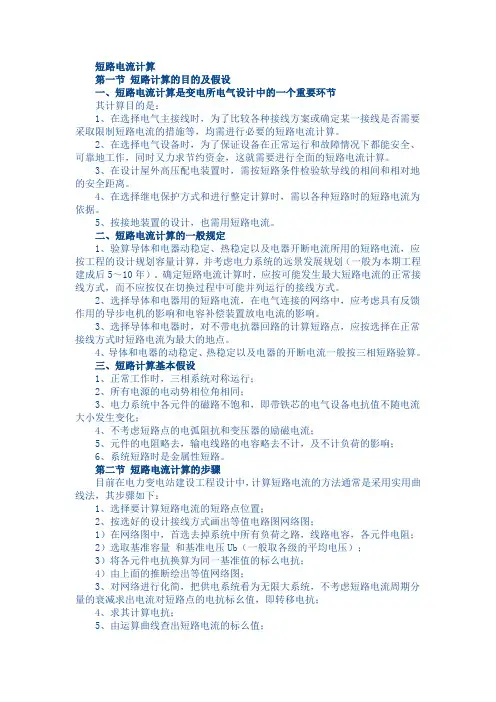

短路电流计算第一节短路计算的目的及假设一、短路电流计算是变电所电气设计中的一个重要环节其计算目的是:1、在选择电气主接线时,为了比较各种接线方案或确定某一接线是否需要采取限制短路电流的措施等,均需进行必要的短路电流计算。
2、在选择电气设备时,为了保证设备在正常运行和故障情况下都能安全、可靠地工作,同时又力求节约资金,这就需要进行全面的短路电流计算。
3、在设计屋外高压配电装置时,需按短路条件检验软导线的相间和相对地的安全距离。
4、在选择继电保护方式和进行整定计算时,需以各种短路时的短路电流为依据。
5、按接地装置的设计,也需用短路电流。
二、短路电流计算的一般规定1、验算导体和电器动稳定、热稳定以及电器开断电流所用的短路电流,应按工程的设计规划容量计算,并考虑电力系统的远景发展规划(一般为本期工程建成后5~10年)。
确定短路电流计算时,应按可能发生最大短路电流的正常接线方式,而不应按仅在切换过程中可能并列运行的接线方式。
2、选择导体和电器用的短路电流,在电气连接的网络中,应考虑具有反馈作用的导步电机的影响和电容补偿装置放电电流的影响。
3、选择导体和电器时,对不带电抗器回路的计算短路点,应按选择在正常接线方式时短路电流为最大的地点。
4、导体和电器的动稳定、热稳定以及电器的开断电流一般按三相短路验算。
三、短路计算基本假设1、正常工作时,三相系统对称运行;2、所有电源的电动势相位角相同;3、电力系统中各元件的磁路不饱和,即带铁芯的电气设备电抗值不随电流大小发生变化;4、不考虑短路点的电弧阻抗和变压器的励磁电流;5、元件的电阻略去,输电线路的电容略去不计,及不计负荷的影响;6、系统短路时是金属性短路。
第二节短路电流计算的步骤目前在电力变电站建设工程设计中,计算短路电流的方法通常是采用实用曲线法,其步骤如下:1、选择要计算短路电流的短路点位置;2、按选好的设计接线方式画出等值电路图网络图;1)在网络图中,首选去掉系统中所有负荷之路,线路电容,各元件电阻;2)选取基准容量和基准电压Ub(一般取各级的平均电压);3)将各元件电抗换算为同一基准值的标么电抗;4)由上面的推断绘出等值网络图;3、对网络进行化简,把供电系统看为无限大系统,不考虑短路电流周期分量的衰减求出电流对短路点的电抗标幺值,即转移电抗;4、求其计算电抗;5、由运算曲线查出短路电流的标么值;6、计算有名值和短路容量;7、计算短路电流的冲击值;1)对网络进行化简,把供电系统看为无限大系统,不考虑短路电流周期分量的衰减求出电流对短路点的电抗标幺值,并计算短路电流标幺值、有名值。

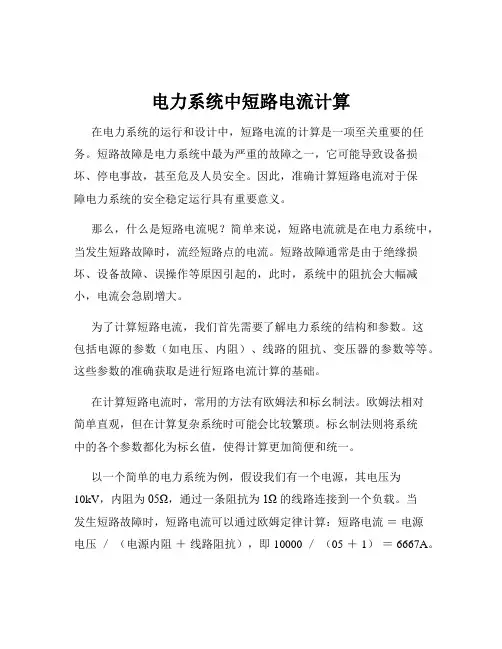

电力系统中短路电流计算在电力系统的运行和设计中,短路电流的计算是一项至关重要的任务。
短路故障是电力系统中最为严重的故障之一,它可能导致设备损坏、停电事故,甚至危及人员安全。
因此,准确计算短路电流对于保障电力系统的安全稳定运行具有重要意义。

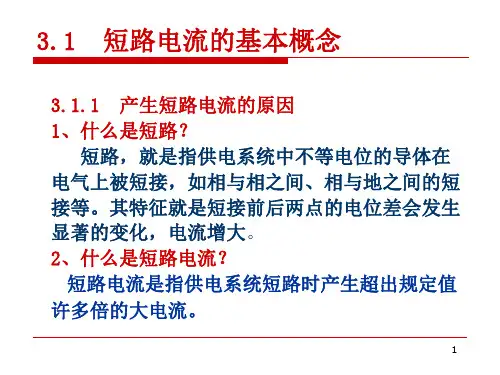

那么,什么是短路电流呢?简单来说,短路电流就是在电力系统中,当发生短路故障时,流经短路点的电流。
短路故障通常是由于绝缘损坏、设备故障、误操作等原因引起的,此时,系统中的阻抗会大幅减小,电流会急剧增大。
为了计算短路电流,我们首先需要了解电力系统的结构和参数。
这包括电源的参数(如电压、内阻)、线路的阻抗、变压器的参数等等。
这些参数的准确获取是进行短路电流计算的基础。
在计算短路电流时,常用的方法有欧姆法和标幺制法。
欧姆法相对简单直观,但在计算复杂系统时可能会比较繁琐。
标幺制法则将系统中的各个参数都化为标幺值,使得计算更加简便和统一。
以一个简单的电力系统为例,假设我们有一个电源,其电压为10kV,内阻为05Ω,通过一条阻抗为1Ω 的线路连接到一个负载。
当发生短路故障时,短路电流可以通过欧姆定律计算:短路电流=电源电压/(电源内阻+线路阻抗),即 10000 /(05 + 1)= 6667A。
然而,实际的电力系统往往要复杂得多。
可能存在多个电源、多条线路、变压器等设备,而且这些设备的参数也各不相同。
这时,就需要运用更复杂的计算方法和工具。
在计算短路电流时,还需要考虑短路的类型。
常见的短路类型有三相短路、两相短路、单相短路等。
其中,三相短路的电流最大,对系统的危害也最为严重,因此在电力系统的设计和保护配置中,通常以三相短路电流作为计算和校验的依据。
对于大型电力系统,手工计算短路电流几乎是不可能的,这时候就需要借助计算机软件进行计算。
这些软件可以根据输入的系统参数和结构,快速准确地计算出短路电流,并提供相关的分析和报告。
短路电流的计算结果对于电力系统的设备选型和保护整定具有重要的指导意义。

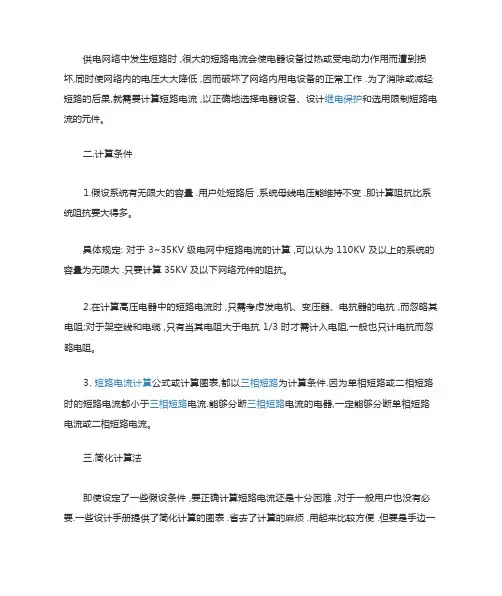

供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络的电压大大降低,因而破坏了网络用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4.简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例:基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100=1 当系统容量为200MVA时,系统的电抗为XS*=100/200=0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞=0系统容量单位:MVA系统容量应由当地供电部门提供.当不能得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692=0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量;35KV, 7除变压器容量;10KV{6KV}, 4.5除变压器容量.例:一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位:MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的%数.不同电压等级有不同的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例:有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位:MVA【4】架空线路及电缆电抗的计算架空线:6KV,等于公里数;10KV,取1/3;35KV,取 3%0电缆:按架空线再乘0.2.例:10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小. 【5】短路容量的计算电抗加定,去除100.例:已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位:MVA【6】短路电流的计算6KV,9.2除电抗;10KV,5.5除电抗; 35KV,1.6除电抗; 110KV,0.5除电抗.0.4KV,150除电抗例:已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV, 则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位:KA【7】短路冲击电流的计算1000KVA及以下变压器二次侧短路时:冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id1000KVA以上变压器二次侧短路时:冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id例:已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA,则该点冲击电流有效值Ic=1.5Id,=1.5*4.6=7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA.可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。
