山武定位器调试及故障处理WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-一、概述气动执行器定位器主要有美国梅索尼兰公司生产的SVI、山武、德国西门子公司生产的MOORE760及SP2系列、费希尔-罗斯蒙特公司生产的DVC6010。
基本上全球主要的定位器生产厂的产品我厂都有使用。

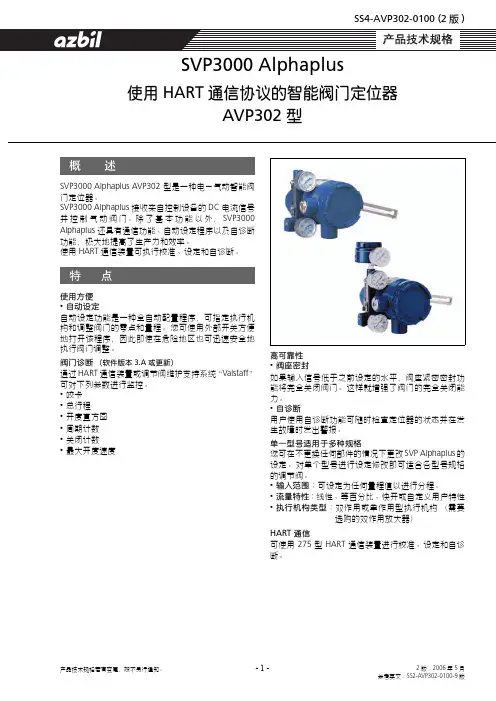

二、山武定位器介绍SVP是智能型阀门定位器，能连接到调节器的4—20mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。
SVP有两种形式，即：整体型和分离型，每种形式中有三种型号，各有不同功能。
整体型AVP300：无阀位输出的模拟量信号（4-20mA）AVP301：有阀位输出的模拟量信号（4-20mA）AVP302：HART通信协议。
分离型AVP200：无阀位输出的模拟量信号（4-20mA）AVP201：有阀位输出的模拟量信号（4-20mA）AVP202：HART通信协议带4-20mA 模拟量信号输出的系统示意图SVP3000系统结构示意图SVP有三种组态方法，即：手动旋钮、用SFC手操器、用HART手操器。
手动旋钮组态调整：只用一把螺丝刀就能完成SVP的内部组态，包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用SFC手操器组态调整Yamatake SFC160/260型智能通信器能用于SVP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见SFC操作手册。
用HART手操器组态调整HART275通讯器能用于AVP302/202型的全部组态、校整、维护。
SVP山武智能定位器适用于直行程和角行程的执行机构，重量约2.5kg。
安装方式与普通定位器相同。
安装步骤：1）先用两只内六角螺钉把安装板固定至SVP上，拧紧螺钉，并把定位器固定于调节阀执行机构上。
2）把执行机构上的反馈销穿进定位器反馈杆开孔内。
调节阀试题（一期）1、调节阀又称____ ___,它是过程控制系统中用动力操作去改变______的装置。
有_ ____和______ 组成。
（控制阀、流体、调节机构、执行机构）2、电气定位器输入的信号是。
（4—20mA）3、以为动力的调节阀称为气动调节阀。
（压缩空气）4、气动薄膜执行机构分和两种形式，国产型号的字母代号为______ 和,信号压力一般是，气源压力的最大值为500KPa 。
信号压力增加时，推杆向下动. 作的叫，向上动作的叫。
（正作用、反作用、ZMA 、ZMB、20—100Kpa、500Kpa、正作用执行机构、反作用执行机构）5、调节阀的字母DN表示d N表示。
公称通径以下的直通单座阀只能正装，结构是双座正装调节阀，若把阀杆与阀芯的下端连接则此阀____ 变为。
（阀的公称通径、阀座直径、DN25、正装、反装）6、在温度200℃---450℃之间，我们使用的调节阀结构形式为型。
（散热型）7、调节阀的阀型代号P表示、N表示、M表示、W表示。
（单座、双座、套筒、蝶阀）8、定位器的作用是将转换为送到气动执行机构上。
（电信号、气信号）9、定位器是依据原理工作的。
（力矩平衡）10、聚四氟乙烯V形填料，60℃V形结构用于，90℃V形结构用于。
（普通阀、高压阀）二、判断题、1、山武智能定位器A VP—100，进行自整定时，需要输入电流信号的值为18mA。
（√）2、控制阀的可调比为控制阀所能控制的最大流量与最小流量之比.（√）3、调节阀在实际运行时,阀位应当在20%-80%为最佳。
（√）4、安装阀门定位器时，对不同形式的执行机构都应该保证，当阀门在50%时，定位器的反馈杆应处于垂直位置。
（√）5、.密封填料中的聚四氟乙烯V形圈有60和90度之分,60度V形结构用于普通阀90度V形结构用于低压阀.（×）三、选择：1、下面关于调节阀直线特性的叙述，正确的是（A）A、相对流量Q/Q max与相对行程l/L成正比B、单位行程变化所引起的流量变化ΔQ不相等C、调节阀的放大系数为一常数2、调节阀特别适合于浆状物料（A）A、球阀B、隔膜阀C、蝶阀D、笼式阀3、一般情况下既要求调节又要求切断时，可选用（A）A、隔膜阀B、单座阀C、蝶阀D、偏心旋转阀4 某调节阀的工作温度为400℃，其上阀盖形式应选择为（A）A、普通型B、散热型C、长颈型D、波纹管密封型5 高压差调节阀使用寿命短的主要原因是（A）A、气蚀B、腐蚀C、冲蚀D、磨损四、简答：1、大通定位器反馈杆上的刻度是什么含义。
AVP外部开关启动自动设定
步骤操作步骤
1 将SVP 的输入信号设定为DC18 ±1mA。
2 使用平头螺丝刀顺时针旋转零点- 满度调整螺丝，直到转不动为止。
3 保持该位置直到阀门开始动作( 约3 秒钟)。
将启动自动设定程序,松开螺丝刀。
4 阀门将从全关到全开往返2 次然后阀门停止在50% 的位置并保持3分钟。
5 通过改变输入信号确认自动设定程序是否完成。
整个自动设定程序约需3 分钟。
6 当正在执行自动设定程序时若输入信号降到4mA 以下自动设定将失败需要重新启动自动设定程序。
完成自动设定程序后，要将至少4mA 以上的信号( 电源) 至少保持30 秒钟，使数据和参数保存到SVP 的EEPROM 中。
注(1) 执行自动设定程序时，请不要将输入信号设定为4mA 以下。
( 只要信号处于4-20mA的范围内，自动设定过程中改变输入信号不会影响程序的执行。
)
(2) 操作结束后，通过改变输入信号确认阀门操作，并确认阀门是否移到与信号相对应的正确位置。
若满度位置发生偏移，请执行满度调整操作。
(3) 在某些情况下，自动设定程序不会正确检测到阀门，特别是当阀门操作器小于山武的HA1 型操作器( 膜室容量850cm3(52 英寸3)) 或操作行程小于14.3mm (9/16 英寸)，会发生这种情况。
此时依照动态特性数据设定进行设定。
山武SVP3000 Alphapluus智能阀门定位器调校方法（一）调整（18MA输入，顺时针旋转开关，保持3秒，就自整定了）2 P2 h4 f$ L: L1 g; G 自动设定是一种独特的程序，可用来自动进行定位器的各种调整。
用开度开关进行自动设定,执行自动设定和零点-量程调整时需要对定位器进行观察。
开度按钮用来启动自动设定和进行手动零点-量程标定，步骤：; C! K# a I [/ y4 J1. 将定位器的输入信号设定为DC 18±1mA；2. 打开SCP的前盖，按住开度按钮到“UP”位置（对于Flowing Rotary VFR阀门为“DOWN”）；) w4 t5 f7 C7 p4 m# f3. 按住此按钮，直到阀门开始动作（约3秒），将启动自动设定程序，松开此按钮；4. 阀门从全关到全开往返两次。
之后，阀门开启到50%的位置，并保持3分钟；& T' R, l1 S( B4 U5. 通过改变输入信号确认自动设定程序已经完成。
整个自动设定过程约需3分钟；注：执行自动设定过程中，请勿将输入型号设定到4mA以下。
（只要信号在4-20mA范围内，自动设定过程中改变输入信号不会影响程序的执行。
）如果输入信号跌倒4mA以下，则自动设定将无效，且必须重新开始。
自动设定完成后，信号维持在至少4mA的水平，并至少保持30秒钟，以确保数据和参数被保存到SVP内存中。
操作结束后，通过改变输入信号检查阀门的动作，并确认阀门是否移到与信号相对应的正确位置。
如满度位置发生偏移，再执行满度调整。
! i! Q0 J F9 J& Z5 ^6 J" T( N/ y$ ?（二）零点-量程调整自动设定后，定位器已将其自身标定到阀门的全关（零点）和全开（量程）值。
如果阀门不能获得其开度与定位器控制信号之间的正确关系，则按以下步骤手动调整零点-量程。
& Z' T' \" y: N0 F注：只有关闭和全开输入信号（例：4-20）与储存在定位器中的，或工厂中设定于定位器中的关闭和全开输入信号设定相同，开度开关才会工作。
一、Cc..vvsvvzvz1111概述气动执行器定位器主要有美国梅索尼兰公司生产的SVI、山武、德国西门子公司生产的MOORE760及SP2系列、费希尔-罗斯蒙特公司生产的DVC6010。
基本上全球主要的定位器生产厂的产品我厂都有使用。
二、山武定位器介绍SVP是智能型阀门定位器，能连接到调节器的4—20mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。
SVP有两种形式，即：整体型和分离型，每种形式中有三种型号，各有不同功能。
整体型AVP300：无阀位输出的模拟量信号（4-20mA）AVP301：有阀位输出的模拟量信号（4-20mA）AVP302：HART通信协议。
分离型AVP200：无阀位输出的模拟量信号（4-20mA）AVP201：有阀位输出的模拟量信号（4-20mA）AVP202：HART通信协议带4-20mA 模拟量信号输出的系统示意图SVP3000系统结构示意图SVP有三种组态方法，即：手动旋钮、用S FC手操器、用H ART手操器。
手动旋钮组态调整：只用一把螺丝刀就能完成S VP的内部组态，包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用S FC手操器组态调整Yamatake SFC160/260型智能通信器能用于S VP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见S FC操作手册。
用H ART手操器组态调整HART275通讯器能用于A VP302/202型的全部组态、校整、维护。
SVP 山武智能定位器适用于直行程和角行程的执行机构，重量约2.5kg。
安装方式与普通定位器相同。
安装步骤：1）先用两只内六角螺钉把安装板固定至S VP上，拧紧螺钉，并把定位器固定于调节阀执行机构上。
2）把执行机构上的反馈销穿进定位器反馈杆开孔内。
3）反馈杆与反馈销成90°。
4）反馈杆与S VP本体用两只六角螺栓固定。
一、Cc.。
vvsvvzvz1111概述气动执行器定位器主要有美国梅索尼兰公司生产的SVI、山武、德国西门子公司生产的MOORE760及SP2系列、费希尔—罗斯蒙特公司生产的DVC6010。
基本上全球主要的定位器生产厂的产品我厂都有使用.二、山武定位器介绍SVP是智能型阀门定位器，能连接到调节器的4-20mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。
SVP有两种形式，即：整体型和分离型，每种形式中有三种型号，各有不同功能。
整体型AVP300：无阀位输出的模拟量信号(4—20mA）AVP301:有阀位输出的模拟量信号（4-20mA）AVP302：HART通信协议。
分离型AVP200:无阀位输出的模拟量信号（4-20mA）AVP201：有阀位输出的模拟量信号（4—20mA）AVP202：HART通信协议带4-20mA 模拟量信号输出的系统示意图SVP3000系统结构示意图SVP有三种组态方法，即：手动旋钮、用S FC手操器、用H ART手操器.手动旋钮组态调整：只用一把螺丝刀就能完成S VP的内部组态，包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用S FC手操器组态调整Yamatake SFC160/260型智能通信器能用于S VP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见S FC操作手册。
用H ART手操器组态调整HART275通讯器能用于A VP302/202型的全部组态、校整、维护。
SVP 山武智能定位器适用于直行程和角行程的执行机构，重量约2。
5kg.安装方式与普通定位器相同。
安装步骤：1）先用两只内六角螺钉把安装板固定至S VP上，拧紧螺钉，并把定位器固定于调节阀执行机构上。
2）把执行机构上的反馈销穿进定位器反馈杆开孔内。
3）反馈杆与反馈销成90°。
4)反馈杆与S VP本体用两只六角螺栓固定。
第一章概况1.1.A VPl00的简介A VPl00是智能型阀门定位器，能连接到调节器的4-20mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其它特殊的应用。
A VPl00型采用二线制4-20mA标准信号，可直接安装于现有的控制系统中。
1.2.通讯A VP有两种通信方式，即：按A VP内按钮和通过SFC手操器。
手动通讯：手动通讯能实现自整定，行程校正，如调节阀特性检测、零位/满度的调整。
用SFC手操器通讯：Yamatake SFC160／260型智能通信器除具有手动通讯的功能外，还能用子SVP的全部参数组态、校整、SVP的维护。
具体通信功能洋见SFC操作手册。
1.3.A VP的结构外形图部件说明电子模块电子控制模块、EPM（电气转换模块）、VTD（阀位传感器）辅助放大器放大来自EPM的气信号，经转换后输入到执行机构反馈杆把开度信号传送到VTD自动/手动切换开关在手动和自动之间进行气信号输出的切换零位/量程调整自动设定开关在不用SFC的情况下，按“UP”键能完成自整定，零位/满度的调整可通过按“UP”或“DOWN”键实现输入空气压力表指示供气压力输出空气压力表指示输出气源压力不同型号的执行机构有不同形式气源接口供气气源连接至“SUP”接口输出空气接口与执行机构气源入口相连双作用放大器在双作用执行机构上使用，反向继动器连接在SVP的输出口，它有两个输出，OUT1试SVP输出气源，OUT2是压力平衡气源，分别与双气缸的两个气源口相连，使气缸活塞处于一定位置第二章安装2.1.A VPl00的安装A VPl00智能定位器适用于直行程和角行程的执行机构，重量约1．7kg。
安装方式与普通定位器相同。
注意！．装配AVP100时要注意，避免影响安全。
．不要损坏丝口，如后盖螺纹和其它螺纹。
．根据执行机构的尺寸和形式，A VP的选型中已配置了安装板的形式。
如执行机构是特殊形式，A VP 也有合适的安装支架，执行机构的校正设置已编入了A VP的程序中。
AVP3000 Alphaplus 智能阀门定位器AVP100/102型AVP3000 Alphaplus是基于微处理器技术上的智能型电/气阀门定位器。
AVP3000 Alphaplus接受控制器传送的直流信号控制阀门的开度。
除此功能外，AVP3000 Alphaplus具有现场通讯，自动组态、自我诊断功能，极大提高工厂的生产效率。
特点1．调试简单使用简便自动设定自动设定软件是一个全自动的配置程序。
相对于其他品牌定位器，AVP3000不需要其他外围设备就能对执行机构规格进行自动识别，并根据规格自动进行最优化的调整。
对于基本设定AVP3000无需PC机或外围设备，软件通过设定开关自动进行。
现场智能化通讯通过适用山武公司所有现场智能仪表的现场智能通讯器（SFC）能够对AVP进行校准和设定。
2．满足不同应用要求的最优化设定强制全关设定当工艺流程要求阀门强制全关时，AVP通过在某一设定信号位置切断，执行机构不需特殊的供气压力确保阀门完全关闭。
流量特性用户自定义线性、等百分比、快开特性为标准配置，用户还可以通过设定定位器输入/输出特性来更改阀门的流量特性以满足现场工艺要求。
精确的分程设定通过现场智能通讯器（SFC）用户可方便的实现阀门的分程控制（最小设置4mA的量程范围），以满足现场工艺特性要求。
3．高效、合理的维护减少备件由于任何一个规格更改都通过软件设定，AVP减少了备件仓储成本。
阀位反馈监测AVP提供阀位反馈单元作为可选附件，用户可监测到阀门的动作情况以便提早发现问题。
自我诊断AVP提供自我诊断程序，确保快速判断调节阀的故障。
4. 同时适用于单作用/双作用执行机构（双作用功能为可选项）通过反向放大器，AVP可适用双作用执行机构。
内部开关的自整定操作步骤：1、调节过滤减压阀气源至执行结构的额定值，输入18mA ±1 mA的信号到A VP1002、按“UP”键保持3秒钟，直至阀门动作，自整定开始，松开按钮3、阀门知道进行全开-全关来回二次，然后在大约50%开度出稍作停留，作后停留在输入信号（18mA）的开度位置。
山武定位器和横河定位器调试步骤与方法一、山武定位器调试步骤：1、调整自动设定是一种独特的程序，可用来自动进行定位器的各种调整。
用开度开关进行自动设定,执行自动设定和零点-量程调整时需要对定位器进行观察。
开度按钮用来启动自动设定和进行手动零点-量程标定，步骤：（1）将定位器的输入信号设定为DC 18±1mA；（2）打开SCP的前盖，按住开度按钮到“UP”位置（对于Flowing Rotary VFR阀门为“DOWN”）；（3）按住此按钮，直到阀门开始动作（约3秒），将启动自动设定程序，松开此按钮（4）阀门从全关到全开往返两次。
之后，阀门开启到50%的位置，并保持3分钟；（5）通过改变输入信号确认自动设定程序已经完成。
整个自动设定过程约需3分钟；注：执行自动设定过程中，请勿将输入型号设定到4mA 以下。
（只要信号在4-20mA范围内，自动设定过程中改变输入信号不会影响程序的执行。
）如果输入信号跌倒4mA以下，则自动设定将无效，且必须重新开始。
自动设定完成后，信号维持在至少4mA的水平，并至少保持30秒钟，以确保数据和参数被保存到SVP内存中。
操作结束后，通过改变输入信号检查阀门的动作，并确认阀门是否移到与信号相对应的正确位置。
如满度位置发生偏移，再执行满度调整。
2、零点-量程调整自动设定后，定位器已将其自身标定到阀门的全关（零点）和全开（量程）值。
如果阀门不能获得其开度与定位器控制信号之间的正确关系，则按以下步骤手动调整零点-量程。
注：只有关闭和全开输入信号（例：4-20）与储存在定位器中的，或工厂中设定于定位器中的关闭和全开输入信号设定相同，开度开关才会工作。
（1）将阀门调整到关闭位置（零点）的步骤：a、从控制器输入对应阀门全关位置的电流信号（例：4mA）；b、通过按开度按钮“UP”或“DOWN”，调整阀门全关位置。
强制关闭功能默认值设定为0.5%。
（2）将阀门调整到全开位置（量程）的步骤：a、从控制器输入对应阀门全关位置的电流信号（例：20mA）；b、通过按开度按钮“UP”或“DOWN”，调整阀门全关位置。
