汽车激光焊接常见缺陷及解决方案精编版

汽车激光焊接的质量缺陷类型由于汽车过程的复杂性以及众多的影响因素，当出现加工质量下降时，无法用一个概括的原因来进行解释。

一般激光焊缝轨迹的开始和结尾段被认为是最为关键的部份。

以下是汽车白车身的一些典型缺陷：?毛孔：正常的毛孔（比微小毛孔大）的直径最大不超过1.0mm。

?微小毛孔/空洞：当毛孔的直径小于0.2mm时就是微小毛孔；当毛孔的直径大于1.0mm，就被称为空洞。

?熔焊型焊缝：在焊缝中没有焊料，焊缝的样子就像是激光熔焊焊缝。

?低劣的焊料连接：未在加工件的侧面连接起来。

在焊缝连接的位置处，焊缝看起来“散成一缕缕的”。

?焊料的单面连接：焊料只与一个侧面连接了起来。

?香肠现象：加工件没有连接起来，在焊缝处焊料笔直地伸展堆积。

?焊缝不规则：焊缝塌陷或凸起。

?鳞状堆积：焊缝表面不光滑，显得很粗糙。

焊缝开头/焊缝结尾问题：在加工件的边缘会出现焊缝填充不足或过剩的现象，或者是在轨迹上发现有未熔化的焊条残余。

汽车激光焊接的质量影响因素白车身生产中质量缺陷产生的可能原因或者说是误差源：1）激光设备的原因：脏了的保护玻璃镜片或激光器中老化的弧光灯都会降低激光的功率。

激光的焦点位置不正确。

当激光焦点的直径太小时，太多的激光能量被集中在焊条上，因此使焊料变得过热，而同时加工件的侧边却没有得到足够的加热，这样焊料就不容易流到加工件的缝隙中去。

而激光焦点的直径太大时，激光能量不集中，焊不牢。

2）焊条的原因：?焊条预热温度错误。

?焊条材料合金成分改变（这样就有可能不符合加工要求）。

?焊条引导的速度不恒定或是与激光设备加工头速度不相符。

3）其它辅助设备的原因：?由于熔液的凝固而引起的气体分子的泄漏。

?由于程序给定错误的进给速度或是速度出现波动。

4）间隙尺寸：?被焊接零部件之间的间隙尺寸超过激光设备要求。

?汽车激光焊接的质量控制1）设备保养：在汽车激光焊接的质量缺陷及影响的因素中，提到了大多数质量缺陷都是由于设备故障造成的，因此日常的设备保养和维修显得尤为重要。

激光焊接缺陷和解决方法
激光焊接缺陷及解决方法
激光焊接技术结合激光技术、物理化学等原理，将材料熔接起来，形成良好的连接，是一种高精密、稳定性强、速度快的焊接方法，被广泛应用于工业领域，但由于技术复杂，也容易出现各种缺陷。

下面就提供几种激光焊接中常见的缺陷及解决方法。

一、焊点熔池缺陷
1. 焊点熔池深度不一
造成这种缺陷的原因有：激光功率不均匀，焊接时间不均匀，焊接条件不均匀，材料的吸收系数不均等等。

解决方法：调整焊枪的焊接条件，使激光功率均匀，焊接时间均匀，焊接条件均匀，选择高吸收率的材料，以及正确的焊接方式及参数。

2. 熔池过大
造成这种缺陷的原因有：激光功率过大，焊接时间过长，焊接条件不合适，材料的吸收系数过大等。

解决方法：调整焊枪的焊接条件，减小激光功率，缩短焊接时间，选择低吸收率的材料，控制焊接参数。

二、焊孔缺陷
1. 焊孔脆性变形
造成这种缺陷的原因有：激光功率过大，焊接深度过深，焊接时间过长，材料的热膨胀系数不匹配等。

解决方法：调节激光功率、焊接深度、焊接时间；选择热膨胀系数相同或相近的材料；添加支撑剂，使焊点和熔池的温度不受外界影响。

2. 焊接区域变形
造成这种缺陷的原因有：激光功率过小，焊接深度过浅，焊接条件不合适，材料的热膨胀系数不匹配等。

解决方法：调节激光功率、焊接深度、焊接时间；选择热膨胀系数相同或相近的材料；添加支撑剂，使焊点和熔池的温度不受外界影响。

汽车制造行业中激光焊接技术的常见问题解决方法激光焊接技术作为先进的汽车制造行业中的一项关键技术，已经广泛应用于车身焊接、零部件焊接等工艺中。

然而，随着激光焊接技术的不断推广和应用，也出现了一些常见问题。

本文将详细介绍汽车制造行业中激光焊接技术的常见问题，并提供相应的解决方法。

第一个常见问题是焊缝溢出。

在激光焊接过程中，焊缝溢出是经常会遇到的问题。

焊缝溢出主要是由于焊接速度过大，焊接能量过高造成的。

解决焊缝溢出问题的方法是根据具体情况调整焊接速度和焊接能量。

一般情况下，减小焊接速度或减小焊接能量可以解决焊缝溢出问题。

同时，也可以通过优化焊接参数和调整激光光路来解决该问题。

第二个常见问题是焊接变形。

激光焊接过程中，由于焊接时瞬时加热和冷却引起的热应力，往往会导致焊缝周围的零部件产生变形。

为了解决焊接变形问题，可以采用以下方法。

首先，优化焊接参数，减小焊接时产生的热应力。

其次，使用适当的夹具和工装来固定工件，减小变形的可能性。

最后，合理设计焊接结构，采用适当的焊接顺序，分段焊接或间接焊接等方式，以减小热应力对整体结构的影响。

第三个常见问题是焊接质量不稳定。

激光焊接技术对焊接质量的要求极高，存在一定的难度。

焊接质量不稳定主要表现在焊缝质量的一致性差，焊缝的焊线形状不均匀等方面。

为了解决焊接质量不稳定的问题，可以采取以下措施。

首先，保证设备的稳定性和精度。

定期进行设备的维护和保养，保证设备的正常运行。

其次，合理选择焊接材料和焊接工艺，根据具体的焊接要求进行合理的选择和调整。

最后，加强操作人员的培训和技能提升，提高操作人员的专业技术水平，以保证焊接质量的稳定性和一致性。

第四个常见问题是焊接产生气孔。

气孔是焊接过程中常见的焊缺陷，对焊接质量产生严重影响。

产生气孔主要是由于焊材中的气体挥发和焊接过程中产生的气体未能及时排除造成的。

为了解决焊接产生气孔的问题，可以采取以下措施。

首先，选择合适的焊材，避免使用含氢过多的焊材。

汽车激光焊接常见缺陷及解决方案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）汽车激光焊接常见缺陷及解决方案摘要：目前参照标准不统一，对于汽车行业自动化程度较高的加工，建立统一的工艺标准，有利于设备的推广。

文章后部分析总结常出现的缺陷，并给出解决方案。

一、国外激光焊接汽车标准关于大众汽车的激光焊接标准1、板材要求参考DIN 18800 Part7，Section3.4，或DVS Code of Practice 0705，Section3.2。

适用碳钢板板材厚度0.5~3.0mm，板材结构承受静载。

板材包括焊缝接头类型，材料种类（参考DIN EN ISO13919-1）2、激光焊接焊缝按照要求进行一些强制性的检测，焊缝横截面外观尺寸参考DIN 32511进行，主要包括余高、熔深、熔宽、焊接深度、板材厚度等，参见图1。

图1 激光焊接横截面尺寸3、激光焊接要求参照DVS 3203 Part 3，材料分成冷轧钢板（ DIN 1623 Part 1，即EN10027）、轧带钢（DIN 1624，即EN 10027），热轧带钢板（C<0.20%，TL 1111）、冷轧窄带板（参见DIN 17100，即EN 10027），对于钢板中碳含量大于0.22%，或锌层厚度大于7.5um，需要咨询工程师。

4、焊缝设计焊缝可焊性主要考虑三个因素：设计，材料和生产。

焊缝的主要设计特性包括负载特性、焊缝参数、装夹、工件的可容允度、焊后处理等，参见DIN 8528 Part 1。

4.1设计布局（参见DVS 3203-4）主要考虑接头类型（对接、角接、搭接、叠焊、卷边等）、焊缝类型（包括位置等信息）如果是镀锌板，平板对接间隙控制在0.05~0.1mm，角焊缝单边角度大于10°。

4.2工艺和质量保证焊缝质量参见EN 729 Part 1 ，全面的质量要求参见EN 729 Part 2。

（原创实用版3篇）编制人员:_______________审核人员:_______________审批人员:_______________编制单位:_______________编制时间:____年___月___日序言下面是本店铺为大家精心编写的3篇《激光焊接常见问题和解决方法》，供大家借鉴与参考。

下载后，可根据实际需要进行调整和使用，希望能够帮助到大家，谢射!（3篇）《激光焊接常见问题和解决方法》篇1激光焊接是一种常用的焊接技术，它具有速度快、精度高、熔池小等特点，广泛应用于金属、非金属材料的焊接和切割。

以下是激光焊接过程中常见的问题和解决方法：1. 焊接缺陷焊接缺陷是激光焊接过程中最常见的问题之一，其主要表现为焊缝不规则、气孔、裂纹等。

产生焊接缺陷的原因很多，如材料的成分、组织状态、加工工艺等。

解决方法：可以通过调整焊接参数、优化焊接工艺、提高焊接温度、增加焊接速度等方式来减少焊接缺陷的产生。

同时，注意材料的选择和加工质量，以及保持焊接环境的稳定，也可以有效避免焊接缺陷的产生。

2. 焊接变形焊接变形是激光焊接过程中常见的问题之一，其主要原因是焊接过程中热影响区域的变形。

解决方法：可以通过调整焊接参数、优化焊接工艺、减少焊接热影响区域等方式来减少焊接变形。

同时，采用适当的焊接顺序、焊接方式和焊接工具，也可以有效避免焊接变形的产生。

3. 焊接裂纹焊接裂纹是激光焊接过程中常见的问题之一，其主要原因是焊接过程中热应力的作用。

解决方法：可以通过调整焊接参数、优化焊接工艺、增加焊接温度、降低焊接速度等方式来减少焊接裂纹的产生。

同时，注意材料的选择和加工质量，以及保持焊接环境的稳定，也可以有效避免焊接裂纹的产生。

4. 焊接飞溅焊接飞溅是激光焊接过程中常见的问题之一，其主要原因是焊接过程中熔融金属的飞溅。

解决方法：可以通过调整焊接参数、优化焊接工艺、增加焊接温度、降低焊接速度等方式来减少焊接飞溅。

同时，采用适当的焊接工具和焊接方法，也可以有效避免焊接飞溅的产生。

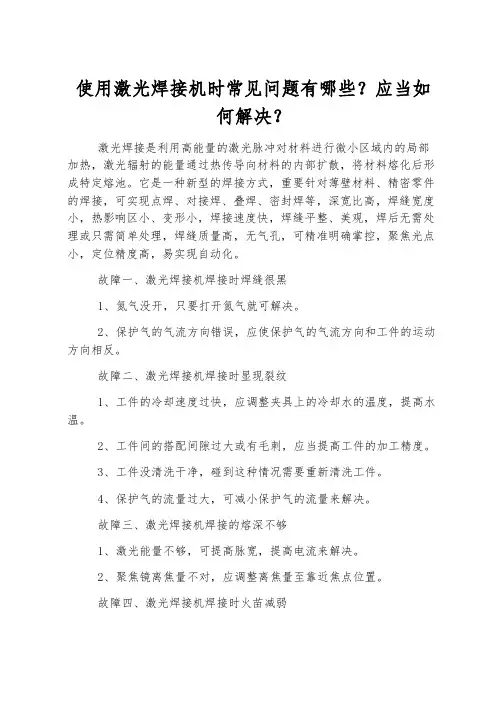

使用激光焊接机时常见问题有哪些？应当如何解决？激光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成特定熔池。

它是一种新型的焊接方式，重要针对薄壁材料、精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊等，深宽比高，焊缝宽度小，热影响区小、变形小，焊接速度快，焊缝平整、美观，焊后无需处理或只需简单处理，焊缝质量高，无气孔，可精准明确掌控，聚焦光点小，定位精度高，易实现自动化。

故障一、激光焊接机焊接时焊缝很黑1、氮气没开，只要打开氮气就可解决。

2、保护气的气流方向错误，应使保护气的气流方向和工件的运动方向相反。

故障二、激光焊接机焊接时显现裂纹1、工件的冷却速度过快，应调整夹具上的冷却水的温度，提高水温。

2、工件间的搭配间隙过大或有毛刺，应当提高工件的加工精度。

3、工件没清洗干净，碰到这种情况需要重新清洗工件。

4、保护气的流量过大，可减小保护气的流量来解决。

故障三、激光焊接机焊接的熔深不够1、激光能量不够，可提高脉宽，提高电流来解决。

2、聚焦镜离焦量不对，应调整离焦量至靠近焦点位置。

故障四、激光焊接机焊接时火苗减弱1、光闸没有完全弹开，检查并在光闸连接件上加润滑油，使连接件机械上能顺畅。

2、主光路激光偏移，调整主光路全反和半反膜片，采纳像纸检查并调圆光斑。

3、冷却水污染或长期没更换冷却水，更换冷却水并清洗滤紫外玻璃管和氙灯就可解决。

4、激光没有从聚焦头下面的铜气嘴的中心输出，调整45度反射膜片，使激光从气嘴的中心输出。

5、聚焦镜片或激光器的谐振腔膜片显现损坏或污染情况，应当适时进行更换或者清洗。

当激光焊接机显现故障后，我们可以参考以上内容进行操作检查，假如实在有解决不了的问题，在线咨询海镭激光技术人员。

以上就是的相关学问点，希望以上的内容能够对大家有所帮忙，感谢您的观看和支持，后期会整理更多资讯给大家，敬请关注我们。

AUDI B8／Q5顶盖激光焊质量缺陷分析随着激光焊接技术的日益成熟，该技术已经大量应用到生产线上，如齿轮焊接，汽车底板及结构件（包括车门车身）的高速拼焊，并已取得了巨大的经济和社会效益。

如车身装配中的大量点焊把两个焊头夹在工件边缘上进行焊接，凸缘宽度需要16mm，而激光焊接是单边焊接，只需要5mm，把点焊该为激光焊，每辆车就可以节省钢材40kg。

一、焊接工艺激光焊接是在微小区域内加热与冷却之间的精细平衡。

目的是通过辐射吸收产生液态熔池，并使之长到理想尺寸，然后沿固体界面移动，消除被焊构件间的初始缝隙，形成高质量的焊缝。

熔池过大过小或者蒸发严重，都将导致焊接失败。

此外，焊缝的最终质量还受其它因素的影响，如合金成分的蒸发，过大的热梯度（导致热裂纹），以及焊接熔池体积与几何形状的不稳定（导致气孔和空穴）等。

激光向工件传递的途径经常被激光焦点处产生的蒸气所干扰，在一定条件下，这种蒸气转化为等离子体，由于吸收和溅射而使激光强度减弱。

在焊接熔池存在时，熔合区与周围基体材料间界面几何形状的稳定，是决定工件内部稳定传热的主要因素，在焊接过程中工件移动或激光束移动的时候，固液界面经常受到干扰，因此，在焊接熔池的冷却速度中必须引入附加的几何形状影响因素。

既然存在这么多潜在的限制因素，很难想象激光焊接会获得高质量的焊缝。

但是，不管激光焊接中激发与冷却平衡过程存在多少限制，大量的传热与机械时间常数仍能共同作用，以适应激光焊接的要求，并将各种波动减轻到一定程度，进而建立稳定的焊接条件。

辨析影响激光焊接稳定性和重现性的参数，并寻求控制这些参数的方法。

首先应从激光源本身出发，因为输出功率与模式的波动在焊接熔池中转换成热波动，从而导致激光焊接过程不稳定性的发生。

激光与材料相互作用过程的高度非线性特征意味着某些波动在幅度上的快速增加，这同时也提供了控制激光焊接过程的可能性与现实性，即利用检测声、光、电的波动信号，并进行有效的处理，进而有选择地改变激光的输出方式。
