教大家如何用数字万用表对三极管 MOS管正确测量(有图,有真相)

用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C 孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B 孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

如何用数字万用表测场效应管好坏万用表, 场效应管用数字万用表最好测量场效应管的好坏：先把数字万用表拨到二极管档，然后将场效应管的三只脚短路，接着用红、黑笔测试场效应管的二脚，测得三组数据，如果2组数据为1，另一组为300－800欧，则场效应管正常，如果其中一组数据为0，则场效应管被击穿。

数字万用表是如何判断三极管管脚的？
使用数字万用表判断三极管的管脚还是比较简单的，因为有hFE 档位可以用，判断起来很直观，下面我们来看一下怎么使用数字万用表来判断三极管的脚位。

数字万用表判断三极管脚位方法
众所周知，三极管有三个脚位，分别是基极b，集电极c，还有发射极e。

在实际的检测中，我们只要先找到三极管的基极，判断三极管属于NPN型管还是PNP型管，就可以很方便的利用hFE档位来判断另外两脚的极性。

一，首先找出基极。

使用数字万用表的二极管档位，红表笔随便接一个脚位，黑表笔分别接另外两脚，读取显示数值，如果两个数值正常显示且差不多大小，则红表笔所接为基极；如果显示读数都为1，表示内部PN结未导通，然后使用黑表笔随便接一个脚位，红表笔依次接另外两脚，读取显示数值，如果两次读数正常且差不多大小，则黑表笔所接管脚为基极。

如上图和下图中，红表笔接的就是基极
二，然后判断管型。

根据上面判断，红表笔所接的基极为NPN型，黑表笔所接的基极为PNP型。

如上图中红表笔接基极，正常显示读数，管型就为NPN型。

三，最后使用hFE档位显示集电极和发射极。

如上图，将万用表拨至hFE档位，根据刚才判断的管型和基极将三极管插入孔中，基极
对应b孔，正反插两次读数，读数大的为正确的三极管β值，此时根据另外两脚对应的字母就可以知道集电极和发射极了，字母e对应发射极，字母c对应集电极。

总结：上面方法说起来很复杂，其实做起来很简单，总结起来就是三颠倒，找基极，红笔接基极为NPN，黑笔接基极为PNP，然后插入hFE孔中发射极和集电极一目了然。

万用表测量三极管MOS管管脚的方法万用表测量三极管/MOS管管脚的方法实际项目中，不同型号的三极管（SOT-23封装），经常遇到PIN2、pin3互换（发射极（e）集电极（c）对调了）的现象，导致设计原理图和Layout出错。

在第一次使用新型号的三极管/MOS管时，清晰分辨手上物料的管脚定义非常重要。

以下是个人实践中总结的方法。

基本知识点：三极管没有反向寄生二极管，只有MOS管存在反向寄生二极管万用表的二极管测试档，可以使二极管正向导通，并且显示二极管压降。

万用表测量三极管第一步：判断基极（b）NPN型三极管有这个特点：基极（b）到发射极（e）方向、基极（b）到集电极（c）方向，均是1个二极管。

利用这个特点我们可以确认三极管的基极（b）万用表调到二极管档位，各种测试，直到测试到如下图所示，一般二极管压降是0.75V。

PNP型三极管有这个特点：发射极（e）到基极（b）方向、集电极（c）到基极（b）方向，均是1个二极管。

利用这个特点我们可以确认三极管的基极（b）万用表调到二极管档位，各种测试，直到测试到如下图所示，一般二极管压降是0.75V。

第二步：测试导通特效，并确定发射极（e）、集电极（c）需要同时使用2个万用表，1个万用表利用二极管档使三极管导通，另1个万用表利用直通测试档测试发射极（e）到集电极（c）的导通状态如下图，假设线1连接的是已经确定的基极（b）万用表测量MOS管第一步：判断栅极（G）我们利用Mos管存在寄生反向二极管的特效，确定栅极（G）利用万用表二极管档，2个表笔各种接法测试，只有1种接法可以测试到二极管压降，压降一般是0.5V，此时MOS管未接万用表笔的那个脚就是栅极（G）第二步：测试导通特效，并确定N-MOS还是P-MOS（从而确定，源极（S）、漏极（D））需要同时使用2个万用表，1个万用表利用二极管档使MOS管导通，另1个万用表利用直通测试档测试源极（S）到漏极（D）的导通状态如下图，假设线1连接的是已经确定的栅极（G）。

万用表测三极管管脚（简单版）3推荐首先将万用表（数字，本人已经好久没用指针式万用表了）打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。

但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。

我倒认为数字万用表在测量三极管时更加的方便。

以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。

大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。

手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。

图1 三极管我们知道三极管的内部就像二个二极管组合而成的。

其形式就像下图。

中间的是基极（B极）。

图2 三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。

看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

这时我们可以用数字万用表的二极管档去测基极，看图3。

对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。

用数字表测常用MOS管，这里用的是N沟道的3055（一般主板内存供电常用）。

P沟道的少见，手里没有，方法类似。

一。

使用数字表二极管测试档位。

红笔接S极，黑笔接G极。

显示“1”---即不通。

其实就是放电，同时给G极施加以反向电压。

二。

红笔接D，黑笔接S。

不通。

三。

红笔接D，黑笔接G。

不通。

四。

红笔接S，黑笔接D。

显示580--不同型号管可能数值不同，此为N沟道管。

五。

红笔接G，黑笔接S。

显示不通。

其实就是给G极加以正向电压，才会出现以下测试结果 。

六。

此时红笔接D，黑笔接S。

导通，阻值很小（发现也有阻值连续升高，最后变成无穷大的情况）。

重复以上一至六步，还是同样结果，可以认为此MOS管正常。

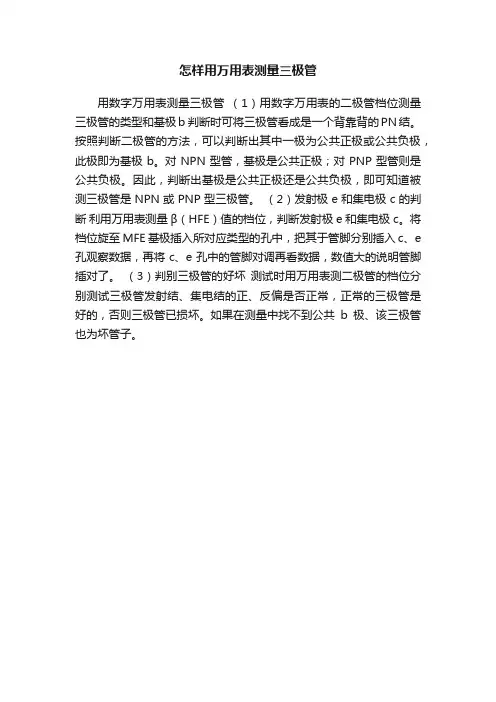

怎样用万用表测量三极管
用数字万用表测量三极管（1）用数字万用表的二极管档位测量三极管的类型和基极b 判断时可将三极管看成是一个背靠背的PN结。

按照判断二极管的方法，可以判断出其中一极为公共正极或公共负极，此极即为基极b。

对NPN型管，基极是公共正极；对PNP型管则是公共负极。

因此，判断出基极是公共正极还是公共负极，即可知道被测三极管是NPN或PNP型三极管。

（2）发射极e和集电极c的判断利用万用表测量β（HFE）值的档位，判断发射极e和集电极c。

将档位旋至MFE基极插入所对应类型的孔中，把其于管脚分别插入c、e 孔观察数据，再将c、e孔中的管脚对调再看数据，数值大的说明管脚插对了。

（3）判别三极管的好坏测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常，正常的三极管是好的，否则三极管已损坏。

如果在测量中找不到公共b极、该三极管也为坏管子。

数字万用表测3极管的方法
要测量3极管的参数，可以使用数字万用表按照以下步骤操作：
1.将万用表的旋钮调到“二极管测试”档位。

2.将3极管插入测试夹具或连接线中，确保连接正确。

3.将测试夹具或连接线的红色插头连接到3极管的基极（B）。

4.将测试夹具或连接线的黑色插头连接到3极管的发射极（E）。

5.保存先前的连接，接下来将黑色插头移动到3极管的集电极（C）。

6.观察数字万用表的显示。

-如果显示为高阻值（“1”或“OL”），表示基极与发射极之间存在
正向电压，表示3极管正常。

-如果显示为低阻值（接近于零），表示基极与发射极之间存在短路
或低阻状态，可能说明3极管存在问题。

7.再次将黑色插头移回集电极（C），红色插头移回基极（B）。

8.将万用表的旋钮调到“测试电流”档位。

9.测量3极管的集电极与发射极之间的电流。

10.如果测量到正常的电流值，则3极管正常；如果电流接近于零，
则3极管可能出现开路或损坏。

请注意，以上步骤仅适用于一些常见的NPN或PNP型3极管。

对于特
殊型号的3极管或其他特殊用途的器件，建议参考原厂的调试手册或使用
专用的测试仪器进行测量。

万用表怎么测三极管好坏利用三极管内PN结的单向导电性，检查各极间PN结的正反向电阻，假如相差较大说明管子是好的，假如正反向电阻都大，说明管子内部有断路或者PN结性能不好。

假如正反向电阻都小，说明管子极间短路或者击穿了。

用数字表和指针表判别NPN三极管好坏一、数字万用表置于pn结挡红表笔接B，黑表笔接E，若最高位仍显示1，则说明放射结不通，推断坏；红表笔接B，黑表笔接C，若最高位仍显示1，则说明集电结不通，推断坏。

红表笔接C，黑表笔接E，若显示变为有限数字甚至滴滴响，则说明C-E间击穿，推断坏。

二、指针万用表置于X1k电阻挡黑表笔接B，红表笔接E，若表针纹丝不动，则说明放射结不通，推断坏；黑表笔接B，红表笔接C，若表针纹丝不动，则说明集电结不通，推断坏。

黑表笔接C，红表笔接E，若表针有摇摆，则说明C-E间击穿，推断坏。

三极管的推断好坏，可按下面方法进行：1．基极和管子类型的判别方法：测量的锗管用R×100档，硅管用R×1K档，先固定红表笔与任意一支脚接触，黑表笔分别对其余两支脚测量。

看能否测量到两次较小电阻值，若不能再把红表笔移向其他的脚连续测量到两个小电阻为止，若固定红表笔找不到两个小电阻，可固定黑表笔连续查找。

当找到两个小电阻后，被固定的一支表笔所用的脚为基极。

若固定的表笔为黑表笔，则三极管为NPN型，若固定的为红表笔，则该管为PNP。

2．判别集电极：由于三极管放射极和集电极正确连接时β大（表针摇摆幅度大），反接时β就小得多。

因此，先假设一个集电极，用欧姆档连接，（对PNP 型管来说，放射极接黑表笔，集电极接红表笔）。

测量时，用手捏住（或用100KΩ的电阻连接）基极和假设的集电极，两极不能接触，若指针摇摆幅度大，而把两极对调后指针摇摆小，则说明假设是正确的集电极，从而确定集电极和放射极。

按你上面所述的阻值的三极管不是万用表有问题，就是三极管是坏的。

还是先找一个好的三极管按上面的方法测量以后再作比较，就能推断出好坏以及总结阅历。

用万用表定性判断场效应管、三极管的好坏一、定性判断MOS型场效应管的好坏先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。

给栅、源极之间充电，此时万用表指针有轻微偏转。

再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。

二、定性判断结型场效应管的电极将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。

若发现表针有轻微摆动，就证明第三脚为栅极。

欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。

判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。

若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。

如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。

反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。

但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。

注意事项：（1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。

但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。

其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。

（2）也可以用舌尖舔住栅极，现象同上。

三、晶体三极管管脚判别三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。

现在锗合金管已经少见了。

这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。
