数字万用表判断三极管B_C_E_极

使用数字万用表判断三极管管脚教程使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。

但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。

我倒认为数字万用表在测量三极管时更加的方便。

以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。

大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。

手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。

图1三极管我们知道三极管的内部就像二个二极管组合而成的。

其形式就像下图。

中间的是基极（B极）。

图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。

看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

这时我们可以用数字万用表的二极管档去测基极，看图3。

对于PNP 管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。

对于NPN表来说则是红表笔（连表内电池正极）连在基极上。

从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。

图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。

如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。

而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。

把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。

读数，再把它的另二脚反转，再读数。

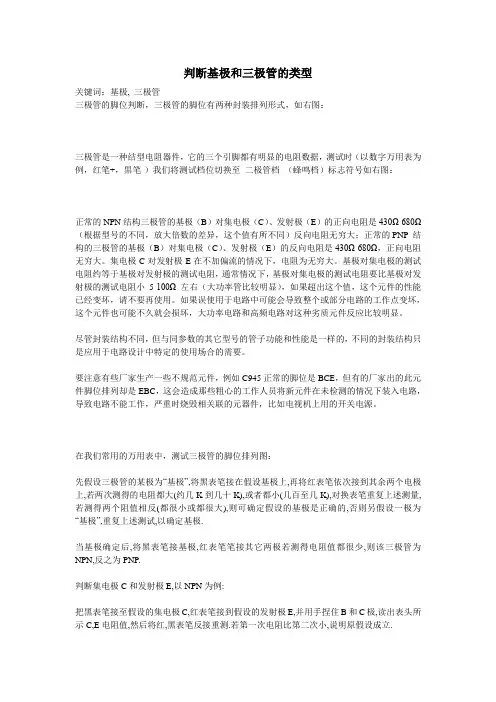

判断基极和三极管的类型三极管的脚位判断，三极管的脚位有两种封装排列形式，如右图：三极管是一种结型电阻器件，它的三个引脚都有明显的电阻数据，测试时（以数字万用表为例，红笔+，黒笔-）我们将测试档位切换至二极管档（蜂鸣档）标志符号如右图：正常的NPN结构三极管的基极（B）对集电极（C）、发射极（E）的正向电阻是430Ω-680Ω（根据型号的不同，放大倍数的差异，这个值有所不同）反向电阻无穷大；正常的PNP 结构的三极管的基极（B）对集电极（C）、发射极（E）的反向电阻是430Ω-680Ω，正向电阻无穷大。

集电极C对发射极E在不加偏流的情况下，电阻为无穷大。

基极对集电极的测试电阻约等于基极对发射极的测试电阻，通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右（大功率管比较明显），如果超出这个值，这个元件的性能已经变坏，请不要再使用。

如果误使用于电路中可能会导致整个或部分电路的工作点变坏，这个元件也可能不久就会损坏，大功率电路和高频电路对这种劣质元件反应比较明显。

尽管封装结构不同，但与同参数的其它型号的管子功能和性能是一样的，不同的封装结构只是应用于电路设计中特定的使用场合的需要。

要注意有些厂家生产一些不规范元件，例如C945正常的脚位是BCE，但有的厂家出的此元件脚位排列却是EBC，这会造成那些粗心的工作人员将新元件在未检测的情况下装入电路，导致电路不能工作，严重时烧毁相关联的元器件，比如电视机上用的开关电源。

在我们常用的万用表中，测试三极管的脚位排列图：先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),或者都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.当基极确定后,将黑表笔接基极,红表笔笔接其它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.判断集电极C和发射极E,以NPN为例:把黑表笔接至假充的集电极C,红表笔接到假设的发射极E,并用手捏住B和C极,读出表头所示C,E电阻值,然后将红,黑表笔反接重测.若第一次电阻比第二次小,说明原假设成立.体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

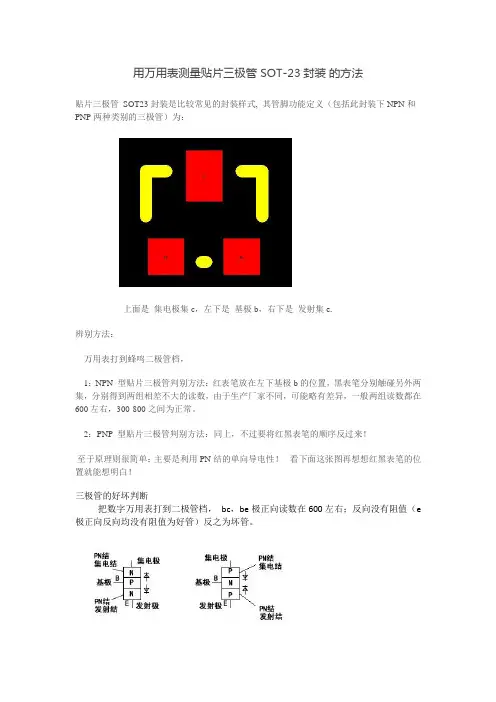

用万用表测量贴片三极管 SOT-23封装的方法
贴片三极管SOT23封装是比较常见的封装样式, 其管脚功能定义（包括此封装下NPN和PNP两种类别的三极管）为：
上面是集电极集c，左下是基极b，右下是发射集e.
辨别方法：
万用表打到蜂鸣二极管档，
1：NPN 型贴片三极管判别方法：红表笔放在左下基极b的位置，黑表笔分别触碰另外两集，分别得到两组相差不大的读数，由于生产厂家不同，可能略有差异，一般两组读数都在600左右，300-800之间为正常。

2：PNP 型贴片三极管判别方法：同上，不过要将红黑表笔的顺序反过来！
至于原理则很简单：主要是利用PN结的单向导电性！看下面这张图再想想红黑表笔的位置就能想明白！
三极管的好坏判断
把数字万用表打到二极管档，bc，be极正向读数在600左右；反向没有阻值（e 极正向反向均没有阻值为好管）反之为坏管。

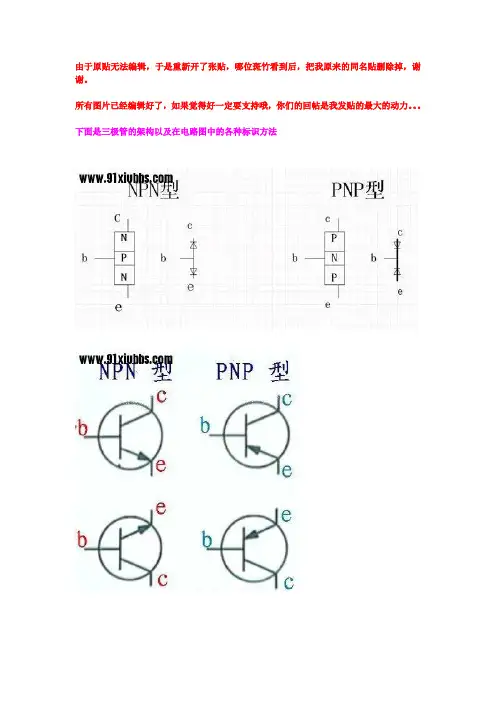

由于原贴无法编辑，于是重新开了张贴，哪位斑竹看到后，把我原来的同名贴删除掉，谢谢。

所有图片已经编辑好了，如果觉得好一定要支持哦，你们的回帖是我发贴的最大的动力。

下面是三极管的架构以及在电路图中的各种标识方法万用表打到二极管档(蜂鸣档)对三极管测量时...首先我们要确定哪只脚是b极.于是用红表笔接触其中任意一只脚不动.用黑表笔去接触另外两只脚.如果能够测得两组相近且小于1的数字.说明此时红笔接触的就是b极.如果测得两组数字不相近..那说明此时红笔接触的不是b 极..应把红笔换一只脚..黑笔去测另外两只脚...直到找到b极为止...假设我们知道哪只脚是b 极...怎样去判断另外两只脚c极和e极呢？如下图:图中红笔为b极.黑笔在另外两脚分别没得两组相近的数据..其中有一组数据会稍微大一点...此脚即为e极.小的那脚则为c极....并且我们知道此管为NPN三极管.因为红笔在b 极!而对于PNP型三极管的测量方法也一样...只不过是黑表笔在b极..红笔接触另外两脚能测得两组相近的数据.,如下图:下面是对场效应管的测量方法场效应管英文缩写为FET.可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS管.而MOS管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS管.下图为MOS管的标识我们主板中常用的MOS管G D S三个引脚是固定的。

不管是N沟道还是P沟道都一样。

把芯片放正。

从左到右分别为G极D极S极!如下图:用二极管档对MOS管的测量。

首先要短接三只引脚对管子进行放电。

1然后用红表笔接S极.黑表笔接D极.如果测得有500多的数值..说明此管为N沟道..2黑笔不动..用红笔去接触G极测得数值为1.3红笔移回到S极.此时管子应该为导通...4然后红笔测D极.而黑笔测S极.应该测得数值为1.(这一步时要注意.因为之前测量时给了G 极2.5V万用表的电压..所以DS之间还是导通的..不过大概10几秒后才恢复正常...建议进行这一步时再次短接三脚给管子放电先)5然后红笔不动.黑笔去测G极..数值应该为1到此我们可以判定此N沟道场管为正常有的人说后面两步可以省略不测...不过我习惯性把五个步骤全用上。

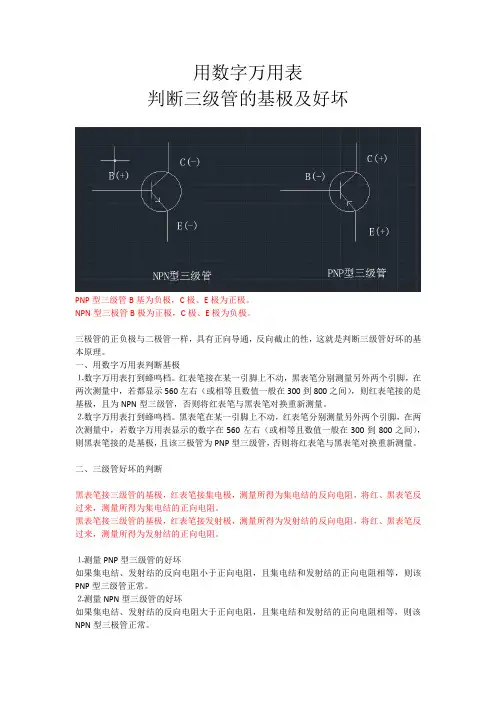

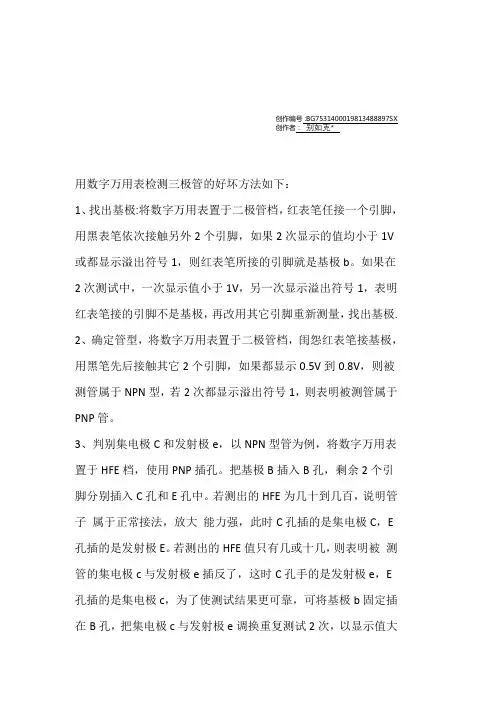

用数字万用表
判断三级管的基极及好坏
PNP型三级管B基为负极，C极、E极为正极。

NPN型三极管B极为正极，C极、E极为负极。

三极管的正负极与二极管一样，具有正向导通，反向截止的性，这就是判断三级管好坏的基本原理。

一、用数字万用表判断基极
⒈数字万用表打到蜂鸣档。

红表笔接在某一引脚上不动，黑表笔分别测量另外两个引脚，在两次测量中，若都显示560左右（或相等且数值一般在300到800之间），则红表笔接的是基极，且为NPN型三级管，否则将红表笔与黑表笔对换重新测量。

⒉数字万用表打到蜂鸣档。

黑表笔在某一引脚上不动，红表笔分别测量另外两个引脚，在两次测量中，若数字万用表显示的数字在560左右（或相等且数值一般在300到800之间），则黑表笔接的是基极，且该三极管为PNP型三级管，否则将红表笔与黑表笔对换重新测量。

二、三级管好坏的判断
黑表笔接三级管的基极，红表笔接集电极，测量所得为集电结的反向电阻，将红、黑表笔反过来，测量所得为集电结的正向电阻。

黑表笔接三级管的基极，红表笔接发射极，测量所得为发射结的反向电阻，将红、黑表笔反过来，测量所得为发射结的正向电阻。

⒈测量PNP型三级管的好坏
如果集电结、发射结的反向电阻小于正向电阻，且集电结和发射结的正向电阻相等，则该PNP型三级管正常。

⒉测量NPN型三级管的好坏
如果集电结、发射结的反向电阻大于正向电阻，且集电结和发射结的正向电阻相等，则该NPN型三极管正常。

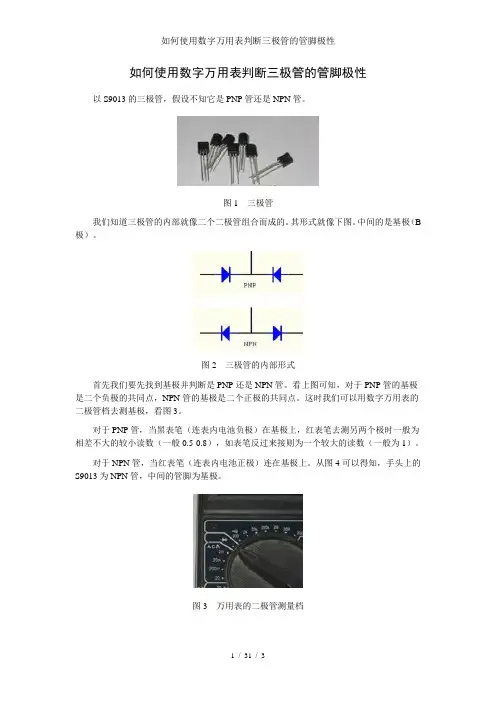

如何使用数字万用表判断三极管的管脚极性以S9013的三极管，假设不知它是PNP管还是NPN管。

图1三极管我们知道三极管的内部就像二个二极管组合而成的。

其形式就像下图。

中间的是基极（B 极）。

图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。

看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

这时我们可以用数字万用表的二极管档去测基极，看图3。

对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。

对于NPN管，当红表笔（连表内电池正极）连在基极上。

从图4可以得知，手头上的S9013为NPN管，中间的管脚为基极。

图3万用表的二极管测量档图4判断S9013的B极和管型找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。

如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。

而利用数字表的三极管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。

表打到hFE档上，S9013插到NPN的小孔上，B极对上面的B字母。

读数，再把它的另二脚反转，再读数。

读数较大的那次极性就对上表上所标的字母，这时就对着字母去认S9013的C，E极。

学会了，其它的三极管也就一样这样做了，方便快速。

图5万用表上的hFE档图6判断C，E极图7判断C，E极常用三极管类型9012是PNP型三极管，9013是NPN型三极管。

9013不能代替9012使用的。

但是可用9015代替9012。

在一般情况下也可以用8550代替9012。

9011:NPN9012:PNP9013:NPN9014:NPN9015:PNP8550:PNP8050:NPN如需严格的参数资料，请查半导体手册。

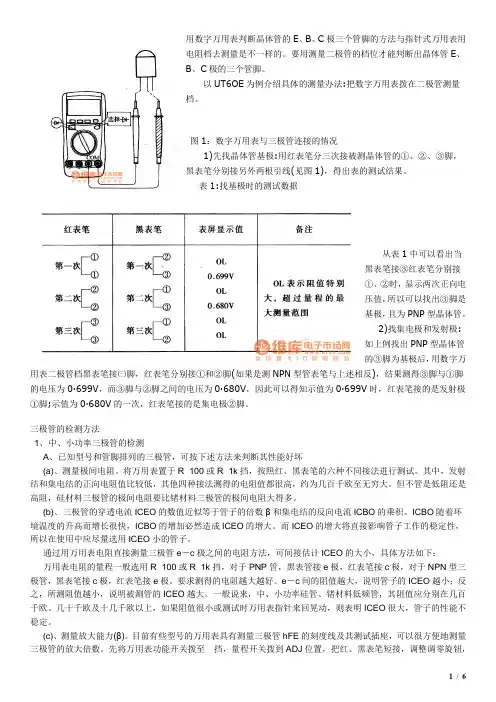

用数字万用表判断晶体管的E、B、C极三个管脚的方法与指针式万用表用电阻档去测量是不一样的。

要用测量二极管的档位才能判断出晶体管E、B、C极的三个管脚。

以UT6OE为例介绍具体的测量办法:把数字万用表拨在二极管测量档。

图1：数字万用表与三极管连接的情况1)先找晶体管基极:用红表笔分三次接被测晶体管的①、②、③脚，黑表笔分别接另外两根引线(见图1)，得出表的测试结果。

表1:找基极时的测试数据从表1中可以看出当黑表笔接③红表笔分别接①、②时，显示两次正向电压值，所以可以找出③脚是基极，且为PNP型晶体管。

2)找集电极和发射极:如上例找出PNP型晶体管的③脚为基极后，用数字万用表二极管档黑表笔接㈢脚，红表笔分别接①和②脚(如果是测NPN型管表笔与上述相反)，结果测得③脚与①脚的电压为0·699V，而③脚与②脚之间的电压为0·680V，因此可以得知示值为0·699V时，红表笔接的是发射极①脚;示值为0·680V的一次，红表笔接的是集电极②脚。

三极管的检测方法1、中、小功率三极管的检测A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)、测量极间电阻。

将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。

其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。

但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。

(b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。

ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。

而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。

通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。

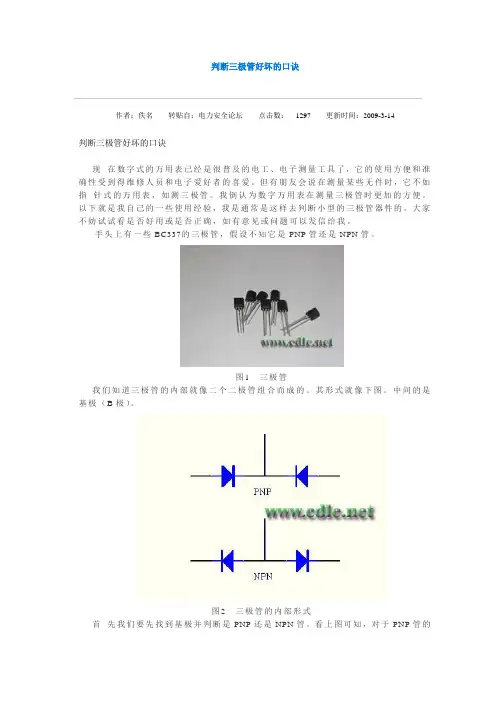

判断三极管好坏的口诀作者：佚名转贴自：电力安全论坛点击数：1297 更新时间：2009-3-14判断三极管好坏的口诀现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。

但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。

我倒认为数字万用表在测量三极管时更加的方便。

以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。

大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。

手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。

图1三极管我们知道三极管的内部就像二个二极管组合而成的。

其形式就像下图。

中间的是基极（B极）。

图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。

看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

这时我们可以用数字万用表的二极管档去测基极，看图3。

对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5 -0.8），如表笔反过来接则为一个较大的读数（一般为1）。

对于NPN表来说则是红表笔（连表内电池正极）连在基极上。

从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。

图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。

如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。

而利用数字表的三?彻?hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。

把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。
