预应力混凝土工程—后张法

预应力混凝土工程—后张法

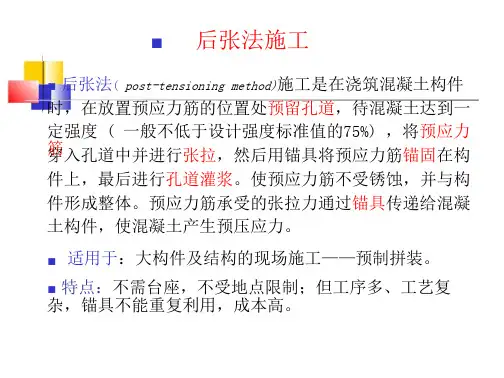

■ 后张法施工
■ 后张法( post-tensioning method)施工是在浇筑混凝土构件 时，在放置预应力筋的位置处预留孔道，待混凝土达到一 定强度 ( 一般不低于设计强度标准值的75%) ，将预应力 筋穿入孔道中并进行张拉，然后用锚具将预应力筋锚固在构 件上，最后进行孔道灌浆。使预应力筋不受锈蚀，并与构 件形成整体。预应力筋承受的张拉力通过锚具传递给混凝 土构件，使混凝土产生预压应力。
2 、方 法预留孔道形状有直线、曲线，孔道留设方法：
■ （1 ）钢管抽芯法（直孔）——（灌浆孔间距≯12 米） 无缝钢管，在砼浇筑过程中和浇筑后，隔一定时间慢慢 转动钢管，在混凝土初凝后，终凝前抽出，形成孔道。
■ 为了保证预留孔道的质量，施工时注意： ■ ①钢管应平直、光滑，预埋前应除锈、刷油，安放位 置要准确。钢管不直，则在转动和抽管时易将混凝土管 壁挤裂。钢管位置的固定，一般采用钢筋井字架，钢筋 井字架间距一般在1 ～2m 左右，浇筑混凝土时，应防 止振动器直接接触钢管，以免产生变形和位移。
2 、锥锚式千斤顶：适于张拉以KT —Z 型锚具为张拉端 的钢筋束和钢绞线束以及钢质锥型锚具为张拉锚具的钢丝 束。其主缸和主缸活塞用于张拉预应力筋。
■ 3 、穿心式千斤顶：适于张拉采用JM12 型、QM 型、XM 的型预应力钢丝束、钢筋和钢绞线束。YC 型千斤顶是目前最 常用的张拉千斤顶之一。
沿千斤顶纵轴线有 一直穿心通道，供 穿过预应力筋用。 沿千斤顶的径向分 内外两层油缸。外 层油缸为张拉油缸， 工作时张拉预应力 筋；内层为顶压油 缸，工作时进行锚 具的顶压锚固，故 称YC60 型为穿心 式 双作用千斤顶。
L 1= l + 3 l 2+ l
·L 0=L 1
1- l

2024版预应力混凝土工程课件先张法后张法预应力

2024版预应力混凝土工程课件先张法后张法预应力

contents •预应力混凝土工程概述•先张法预应力技术•后张法预应力技术•预应力混凝土构件设计•预应力混凝土工程施工质量控制•预应力混凝土工程应用案例目录01 02提高抗裂性增大刚度提高耐久性030201桥梁工程高层建筑海洋工程其他领域先张法预应力技术原理原理概述先张法预应力技术是指在混凝土浇筑前，先张拉钢筋，利用钢筋的回弹力对混凝土施加预压应力的一种施工方法。

预应力筋张拉在台座或钢模上张拉预应力筋至预定应力，并用锚具临时固定在台座或钢模上。

混凝土浇筑与养护浇筑混凝土，待混凝土达到规定强度后，放松预应力筋，使混凝土产生预压应力。

施工准备预应力筋张拉与固定混凝土浇筑与养护预应力筋放松与锚固先张法预应力技术施工流程先张法预应力技术优缺点优点先张法预应力技术具有施工简便、效率高、成本低等优点。

同时，由于预压应力的作用，可以提高构件的抗裂性和刚度，减小变形。

缺点先张法预应力技术的缺点在于需要专门的台座或钢模，占用场地较大。

同时，预应力筋的张拉和锚固等操作需要较高的技术水平，对施工人员的素质要求较高。

此外，先张法预应力构件的运输和安装也需要特别注意，以避免预应力损失。

后张法预应力技术原理预应力原理粘结锚固原理锚固与封锚在张拉完成后，对预应力筋进行锚固，并采取封锚措施，确保预应力的长期有效性。

待混凝土达到一定强度后，对预应力筋进行张拉，使其产生预压应力。

浇筑混凝土在钢筋张拉完成后，浇筑混凝土并进行养护。

准备工作包括设计计算、材料准备、设张拉钢筋后张法预应力技术施工流程提高构件承载能力和抗裂性能适应性强需要专门的张拉设备01对混凝土质量要求高02预应力损失较大03构件类型与选择先张法构件后张法构件构件选择原则构件截面设计与配筋配筋设计截面设计根据截面设计结果进行配筋计算，确定钢筋的种类、直径、间距等参数。

构造要求承载力验算将计算得到的承载力与规范规定的限值进行比较，确保满足要求。

承载力计算根据荷载效应组合、材料性能、截面尺寸等条件进行承载力计算。

《预应力混凝土》ppt课件

《预应力混凝土》ppt课件
前景
随着交通基础设施建设的不断推进和桥梁设计理论的不断完善，大跨度桥梁的建设需求将不断增加。预应力混凝 土作为一种高性能材料，将在未来大跨度桥梁建设中发挥更大的作用，如超大跨度桥梁的建设、新型桥梁结构形 式的探索等。
海洋工程结构中应用现状及前景
现状
海洋工程结构长期处于恶劣的海洋环境中，对结构的耐久性和安全性要求极高。预应力混凝土在海洋 工程结构中具有广泛的应用前景，如海上风力发电基础、海洋石油平台、跨海大桥等。
发展历程
预应力混凝土技术起源于法国，20世 纪初开始应用于桥梁建设，后逐渐扩 展到建筑、水利等领域，成为现代土 木工程的重要分支。
预应力原理及作用机制
原理
通过在混凝土受拉区预先施加压应力，使得混凝土在使用阶段产生拉应力时， 能够抵消或部分抵消外荷载产生的拉应力，从而提高结构的承载能力和变形性 能。
未来发展趋势预测和展望
发展趋势预测
数字化与智能化技术的应用：探讨数字化与智能化技术 在预应力混凝土工程设计、施工及运维中的应用及发展 趋势。
提高工程质量和效率：提出通过改进设计方法、优化施 工工艺等措施，进一步提高预应力混凝土工程的质量和 效率。
新型材料的研发与应用：预测未来新型预应力混凝土材 料的研发方向及其在工程中的应用前景。
补偿方法
为减小预应力损失对结构性能的影响，可以采取以下补偿措 施：增加张拉控制应力、采用低松弛钢绞线、加强锚固措施 、采用后张法施工等。同时，在设计和施工过程中，应对预 应力损失进行充分估计和合理控制。
02
材料与构件特性分析
高性能混凝土材料特性
高强度
高性能混凝土具有较高的抗压 、抗拉和抗折强度，能够满足 大跨度、重载等复杂结构的需
验收程序

预应力混凝土施工工程技术课件PPT全

预应力混凝土施工工程技术课件PPT全
3-钢绞线 ( 或碳素钢丝束 ) 适用于大构件及结构的现场施工。
三、混凝土的浇筑与养护
① 用钢丝作为预应力筋时，由于张拉工作量大，宜采用一次张拉程序：
单根粗钢筋预图应5力-筋1 的先制张作法，施包工括配料、对焊、冷拉等工序。 图5-2 后张法施工
预应力混凝土构件浇筑时必须振捣密实(特别是在构件的端部)，以保证预应力筋和混凝土之间的粘结力。 图5－36 钢丝束编束示意图 图5-43 无粘结预应力筋 5、6－油嘴; 7－偏心式夹具; 8弹簧
台座应具有足够的强度、刚度和稳定性，以免台座变形、倾覆、滑移而引起 预应力值的损失。台座按构造型式不同，可分为墩式台座和糟式台座两种。 选用时应根据构件的种类、张拉吨位和施工条件而定。 • （1）墩式台座 • 由承力台墩、台面和横梁组成，适于中、小型构件。目前常用的是现浇钢筋 混凝土制成的由承力台墩与台面共同受力的台座。如图5-7。
• 3.预应力筋的种类
• 预应力钢筋宜采用预应力钢绞线、钢丝，也可采用热处理钢筋。
• （1）钢丝
• 常用的高强钢丝分为冷拉和矫直回火两种，按外形分为光面（如图5-3）、刻 痕和螺旋肋三种。
• （2）钢绞线
• 预应力钢绞线一般是用7根钢丝在绞线机上以一根钢丝为中心，其余6根钢丝 围绕着进行螺旋状绞合，再经低温回火制成，如图5-4所示。钢绞线根据深加 工的不同又可分为：普通松弛钢绞线（消除应力钢绞线）、低松弛钢绞线、 镀锌钢绞线、模拔钢绞线等。
抗裂度高、耐久性好、节省材料等优点。工程实践证明，可节约钢材40％～ 50％，节省混凝土 20％～40％，减轻构件自重可达 20％～40％。 • （2）可以有效地利用高强度钢筋和高强度等级的混凝土，能充分发挥钢筋 和混凝土各自的特性，并能扩大预制装配化程度。 • （3）预应力混凝土的施工，需要专门的材料与设备、特殊的施工工艺，工 艺比较复杂，操作要求较高，但用于大开间、大跨度与重荷载的结构中，其 综合效益较好。 • （4）随着施工工艺的不断发展和完善，预应力混凝土的应用范围愈来愈广 ，不仅可用于一般的工业与民用建筑结构，而且也可用于大型整体或特种结 构上。

预应力后张法PPT课件

预应力后张法PPT课件

张拉应力不均匀
由于构件截面形状不规则、预应力筋布置不合理等原因，导 致张拉应力不均匀。解决方法包括优化构件截面形状、调整 预应力筋布置等。
张拉过程中出现断裂
由于预应力筋质量问题、张拉应力过大等原因，导致预应力。
04 预应力损失计算与补偿 措施
单端张拉
在一端固定，另一端进行张拉。此方法适用于长度较短的构件，操作简便，但张拉 效果相对较差。
双端张拉
在两端同时进行张拉，可以使得预应力筋均匀受力，张拉效果好，但操作相对复杂。
分批张拉策略及实施步骤
实施步骤
2. 按照批次顺序，依次进行张拉。
分批张拉策略：根据构件的长度和 预应力筋的布置情况，将预应力筋 分成若干批次进行张拉，以保证张 拉的均匀性和效果。
张拉力控制
严格控制张拉力的大小，确保达到设 计要求的预应力值。
张拉伸长值测量
在张拉过程中测量预应力筋的伸长值， 并与理论伸长值进行比对，确保其在 允许误差范围内。
安全防护措施
在张拉过程中采取必要的安全防护措 施，如设置警戒线、佩戴安全帽等， 确保施工人员的安全。
03 预应力筋张拉方法与技 巧
单端张拉与双端张拉比较
品等。
针对性风险防范措施制定和执行情况检查
1 2 3
制定针对性风险防范措施 针对不同危险源和风险等级，制定具体的风险防 范措施，如应急预案、安全警示标识、安全隔离 措施等。
加强现场监管和检查 加大对施工现场的监管力度，定期对各项安全防 范措施的落实情况进行检查，确保各项措施得到 有效执行。
及时整改和反馈 对检查中发现的问题和隐患，及时采取整改措施， 消除安全隐患，并向相关部门反馈整改情况，形 成闭环管理。
不合格品处理程序和责任追究

[PPT]预应力混凝土工程(后张法 无粘结预应力)

[PPT]预应力混凝土工程(后张法 无粘结预应力)

•
超张拉可比设计要求提高5%，但最大张拉控制应 力 不得超过下列规定：
预应力筋种类
先张法
后张法
碳素钢丝、刻痕钢丝、钢绞线 0.80fptk
热处理钢筋、冷拔低碳钢丝 0.75fptk
0.75fptk
0.7fptk
冷拉钢筋
fptk：极限抗拉强度标准值 fpyk：屈服强度标准值
0.95fpyk
0.9fpyk
张拉要点
（1）张拉时应校核预应力筋的伸长值。实际伸长值与设计 计算值的偏差不得超过±6%，否则应停拉 （2）从台座中间向两侧进行（防偏心损坏台座) （3）多根成组张拉，初应力应一致(测力计抽查) （4）拉速平稳，锚固松紧一致，设备缓慢放松 （5）拉完的筋位置偏差≯5mm，且≯构件截面短边的4%
（6）冬施张拉时，温度≮－15℃
放张的顺序 预应力筋放张顺序应符合设计要求，当设计未规定时，可 按下列要求进行： 承受轴心预应力构件的所有预应力筋应同时放张；承受 偏心预压力构件，应先同时放张预压力较小区域的预 应力筋，再同时放张预压力较大区域的预应力筋。 叠层生产的预应力构件，宜按自上而下的顺序进行放 松；板类构件放松时，从两边逐渐向中心进行。 如不能满足上述要求时，应分阶段、对称、交错进行。
钢丝束锚具 钢质锥型锚具、钢丝束镦头锚具、XM型、QM型 钢质锥型锚具由锚环和锚塞组成。钢丝分布在锚环锥孔内 侧，由锚塞塞紧锚固。锚塞上刻有细齿槽，夹紧钢丝防止 滑移。锚环内孔的锥度应与锚塞的锥度一致。
钢丝束镦头锚具 A型用于张拉端，B型用于固定 端。锚环的内外壁均有丝扣，内 丝扣连接张拉螺杆，外丝扣拧紧 螺母锚固钢丝束。 张拉时，张拉螺丝杆一端与锚环 内丝扣连接，另一端与千斤顶的 拉头连接。张拉到控制应力时， 锚环被拉出，则拧紧锚环外丝扣 上的螺母加以锚固。

预应力混凝土施工技术(后张法预应力)-ppt

预应力混凝土施工技术(后张法预应力)-ppt

预应力筋的分类
3、精轧螺纹钢
应力松弛
预应力筋的应力松弛是指钢材受到一定得张拉 力之后，在保持长度不变的条件下，钢材的应 力随时间的增长而降低的现象。此降低值称为 应力松弛损失。产生应力松弛的原因主要是由 于金属内部位错运动使一部分弹性变形转化为 塑性变形引起的。
钢丝和钢绞线的应力松弛率比热处理钢筋和精 扎螺纹大，随着温度的升高，松弛损失率会急 剧增加。锈蚀也能够加快钢绞线的应力损失。
3、锥锚式千斤顶
张拉设备
3、锥锚式千斤顶
张拉设备
4、千卡式千斤顶
YCN-25千卡式千斤顶
张拉设备
4、前卡式千斤顶
后张法施工工序详解
一般可以分为纵向、横向、竖向
后张法施工工序详解：预留孔道
后张法施工工序详解：预留孔道
后张法施工工序详解：预留孔道
后张法施工工序详解：预留孔道
后张法施工工序详解：预留孔道
预应力筋的分类
2、预应力钢绞线力学性能
预应力筋的分类
2、预应力钢绞线
预应力筋的分类
3、精轧螺纹钢（18、28、28、32）
热轧方法在整根钢筋表面上轧出不带纵肋而 横肋为不连续的梯形螺纹的直条钢筋。该钢 筋在任意截面处都能拧上带内螺纹的连接器 进行接长，或拧上特制的螺母进行锚固，无 需冷拉与焊接，施工方便，主要用于房屋、 桥梁与构筑物等直线筋。
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
张拉顺序： 应使混凝土不产生超应力、构件不扭转与 侧弯、结构不变位等，所以对称张拉是一 项重要原则，同时，还应考虑到尽量减少 张拉设备的移动次数。 张拉方法： 一段张拉和两端张拉

预应力混凝土ppt教学课件

预应力混凝土ppt教学课件

定义
预应力混凝土是一种在混凝土浇筑前或浇筑过程中，通过张拉钢筋 或钢束对混凝土预先施加压力，以改善其受力性能的结构形式。
特点
具有较高的抗裂性、刚度和耐久性，能有效控制裂缝的开展和宽度， 提高结构的承载能力和使用寿命。
预应力原理及作用机制
原理
通过在混凝土中引入预压应力，使混 凝土在承受外荷载之前已经处于受压 状态，从而提高其抗裂性和承载能力。
应用领域
预应力混凝土广泛应用于桥梁、高层建筑、水利工程、海洋工程等需要承受大 荷载和严酷环境的结构中。
国内外发展现状与趋势
发展现状
预应力混凝土技术在国内外得到了广泛应用和深入研究，形成了完善的理论体系和 施工工艺。
发展趋势
随着新材料、新工艺和计算机技术的发展，预应力混凝土技术将朝着更高强度、更 轻量化、更耐久性和更环保的方向发展。同时，智能化施工和监测技术也将得到更 广泛的应用。
80%
安全管理
建立结构安全管理制度，对结构进 行安全评估，确保结构在使用过程 中的安全性。
损伤诊断技术应用
无损检测技术
应用无损检测技术对预应力混 凝土结构进行检测，如超声检 测、射线检测等，确定结构的 损伤位置和程度。
结构健康监测技术
通过安装传感器等监测设备， 实时监测结构的变形、应力等 参数，评估结构的健康状况。
预应力混凝土ppt教学课件
目
CONTENCT
录
• 预应力混凝土基本概念与原理 • 预应力混凝土材料与性能要求 • 预应力混凝土设计方法与步骤 • 预应力混凝土施工工艺流程与技术
要点 • 预应力混凝土质量检测与验收标准 • 预应力混凝土结构维护与加固方法
01
预应力混凝土基本概念与原理

预应力混凝土工程培训课件ppt-121页

预应力混凝土工程培训课件ppt-121页

Ep——台墩后面的被动土压力合 力；
e2——被动土压力合力至倾覆点 的力臂。
二太、原主分体公工司程技：术预质量应总力结工程
6、预应力施工·先张法预应力台座准备
墩式台座抗滑移验算：
N1 K N 1.3 c
式中：
K——抗滑移安全系数，不 小于1.3；
N1——抗滑移的力，对于 独立台墩，由侧壁土压
力和底部摩阻力产生。
二太、原主分体公工司程技：术预质量应总力结工程
6、预应力施工·先张法预应力筋张拉
活动横梁
高压油泵 台座式千斤顶
墩式台座 预应力筋
工具锚
固定横梁
二太、原主分体公工司程技：术预质量应总力结工程
6、预应力施工·先张法预应力筋张拉
钢筋预应力张拉机1
应根据图纸设计要求和相关规范图集进行预应力筋的铺设， 并按规范要求设置固定支架。
二太、原主分体公工司程技：术预质量应总力结工程
6、预应力施工·先张法预应力筋张拉
夹具是将预应力锚固在台座横梁上的装置，要求重复使用，强 度、刚度满足要求。
一般钢丝用圆锥齿板式锚固夹具，钢筋用螺丝端杆锚固夹具。
二太、原主分体公工司程技：术预质量应总力结工程
概念
先张法是在台座或钢模上先张拉预应力筋并用夹具临时固定，再 浇筑混凝土，待混凝土达到一定强度后（依设计要求，若设计无 要求时，应达到设计强度等级的75%），放张并切断构件外预应力 筋的方法。 特点是：先张拉预应力筋后，再浇筑混凝土；预应力是靠预应力 筋与混凝土之间的粘结力传递给混凝土，并使其产生预压应力。 先张法生产有台座法和台模法两种。 适于生产中小型预应力混凝土构件
电动螺杆张拉机： 既可以张拉预应力钢筋也可以张拉预应力钢丝。
二太、原主分体公工司程技：术预质量应总力结工程

预应力混凝土工程ppt课件

预应力混凝土工程ppt课件

01
02
03
04
模板安装
应检查模板的尺寸、平整度、 刚度和稳定性等。
钢筋加工和安装
应检查钢筋的加工质量、安装 位置、间距和保护层厚度等。
预应力筋张拉
应检查张拉设备、张拉程序、 张拉应力和伸长值等。
混凝土浇筑和养护
应检查混凝土的配合比、坍落 度、浇筑方式和养护条件等。
成品验收标准和方法
1 外观质量
检查构件表面是否平整、有无裂缝、蜂窝、麻面等缺陷。
混凝土强度达到不低于混凝土设计强度值的 75%，保证钢筋与混凝土有足够的粘结时，放 松钢筋，借助于混凝土与钢筋的粘结，对混凝
土施加预应力的施工工艺。
分类
后张法：先浇混凝土，待混凝土达到设计强度 75%以上，再张拉钢筋（钢筋束）。其主要张 拉程序为：埋管制孔→浇混凝土→抽管→养护 穿筋张拉→锚固→灌浆（防止钢筋生锈）。
纤维增强复合材料 将纤维增强复合材料与预应力混凝土相结合，可 以提高结构的抗裂性、抗冲击性和耐久性。
3
新型结构形式
如预应力混凝土空腹楼板、双向预应力混凝土板 等，这些新型结构形式能够更好地满足建筑功能 和美观要求。
智能化和数字化技术在预应力混凝土领域应用
01
智能化施工技术
通过引入智能化施工技术，如自动化张拉系统、智能灌浆设备等，可以
02
预应力混凝土技术应用
阐述预应力混凝土技术在桥梁 工程中的应用，包括预应力筋 的布置、张拉工艺等。
03
施工流程与关键技术
详细介绍大跨度桥梁的施工流 程，以及施工过程中的关键技 术，如混凝土浇筑、预应力张 拉等。
04
工程实例分析
结合具体的大跨度桥梁工程案 例，分析其设计特点、施工工 艺及预应力混凝土技术的应用 效果。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

预应力筋的分类
2、预应力钢绞线力学性能
预应力筋的分类
2、预应力钢绞线
预应力筋的分类
3、精轧螺纹钢（18、28、28、32） 热轧方法在整根钢筋表面上轧出不带纵肋而 横肋为不连续的梯形螺纹的直条钢筋。该钢 筋在任意截面处都能拧上带内螺纹的连接器 进行接长，或拧上特制的螺母进行锚固，无 需冷拉与焊接，施工方便，主要用于房屋、 桥梁与构筑物等直线筋。
4、固定端锚固体系制作
预应力筋锚固体系
4、固定端锚固体系制作
预应力筋锚固体系
4、固定端锚固体系
张拉设备
1、穿心式千斤顶
张拉设备
1、穿心式千斤顶
张拉设备
1、穿心式千斤顶
张拉设备
1、穿心式千斤顶
张拉设备
2、大孔穿心式千斤顶
YCW550-250型千斤顶
张拉设备
2、大孔穿心式千斤顶
张拉设备
先张法基本原理及工序
1、基本原理： 先张法是在台座或钢模上先张拉预应力筋并 用夹具临时固定，再浇筑混凝土，待混凝土 达到一定强度后，放张并切断构件外预应力 筋的方法。该法适用于生产预制预应力混凝 土构件。
先张法基本原理及工序
2、工序：
后张法基本原理及工序
1、基本原理：
后张法是先制作构件或者结构，待混凝土达到一定强度后， 在构件或结构上张拉预应力筋的方法。后张法不需台座设 备，灵活性大。后张法预应力施工，又可分为有粘结预应 力施工和无粘结预应力施工两类。
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
张拉顺序： 应使混凝土不产生超应力、构件不扭转与 侧弯、结构不变位等，所以对称张拉是一 项重要原则，同时，还应考虑到尽量减少 张拉设备的移动次数。 张拉方法： 一段张拉和两端张拉
预应力筋的分类
1、预应力钢丝（直径：4~12mm）
A、冷拉钢丝：铁路轨枕、压力水管、电杆； B、消除应力钢丝：桥梁、房屋中； C、刻痕钢丝：增加握裹力，用于先张法构件中； D、螺旋肋钢丝：
预应力筋的分类
2、预应力钢绞线
A、按捻制结构分：1*2、1*3、1*7（用于后张法） B、按深加工要求分：标准型、刻痕型、模拔型
预应力混凝土转换梁：10004200mm，跨度16m，位于 第6～７层，上抬26层。
南京国际展览中心大跨度预应力混凝土楼板施工
预应力楼板261113m，27m （4～9）跨，不设缝。
谢谢大家！ Game.Overຫໍສະໝຸດ 孔道预留两段锚具要埋设完成
后张法施工工序详解：混凝土工程
包括安装侧模、浇筑混凝土、养护拆模 注意事项： 1、钢筋施工和侧模安装在波纹管附近不得使用电焊 2、浇筑混凝土前严格检查波纹管外观质量，发现变形、破 损需及时更换或修补 3、浇筑混凝土过程中派专人监督控制波纹管的质量，发现 上浮、走位立即采取措施，必要时停止浇筑混凝土 4、浇筑混凝土过程中在波纹管接头处派人检查波纹管是否 有漏浆等现象，如果发现要及时进行清除工作。
预应力混凝土施工技术
概述
1、基本原理 橡皮筋原理和木板效应
概述
1、分类
A、按预应力大小分类：全预应力和部分预应力
B、按施工方式不同：预制、现浇、叠合 C、按施加应力方法不同：先张法和后张法预应力 在后张法中，按照预应力筋粘结状态可以分为：有粘 结预应力混凝土和无粘结预应力混凝土。 预制厂常用的是先张法，施工单位常用的是有粘结预应力 混凝土。我们将简单介绍先张法预应力混凝土施工，重点 介绍后张法预应力混凝土施工。
后张法施工工序详解：封锚、灌浆
后张法施工工序详解：封锚、灌浆
后张法施工工序详解：封锚、灌浆
后张法施工工序详解：封锚、灌浆
后张法施工工序详解：封锚、灌浆
附加：精轧螺纹钢
相关图片
南京国际展览中心大跨度预应力混凝土梁施工
预应力大梁10002650mm，27m 4跨。
江苏国投大厦转换梁预压力施工（南京）
预应力筋的分类
3、精轧螺纹钢
应力松弛
预应力筋的应力松弛是指钢材受到一定得张拉 力之后，在保持长度不变的条件下，钢材的应 力随时间的增长而降低的现象。此降低值称为 应力松弛损失。产生应力松弛的原因主要是由 于金属内部位错运动使一部分弹性变形转化为 塑性变形引起的。 钢丝和钢绞线的应力松弛率比热处理钢筋和精 扎螺纹大，随着温度的升高，松弛损失率会急 剧增加。锈蚀也能够加快钢绞线的应力损失。
应力松弛
减少松弛损失的措施：
涂层预应力筋
1、镀锌钢丝和钢绞线：用于缆索、体外索及 环境条件恶劣的工程结构等； 2、无粘结预应力钢绞线：主要用于后张法结 构中的无粘结预应力筋，也可用于暴露或腐蚀 环境中的体外索、拉索等。
涂层预应力筋
3、环氧涂层钢绞线：主要用于腐蚀环境下的 先张法或后张法结构中、港湾构造物、海洋构 造物、斜拉索、吊索等。 4、其他：缓粘结钢绞线、不锈钢绞线、铝包 钢绞线等
3、锥锚式千斤顶
张拉设备
3、锥锚式千斤顶
张拉设备
4、千卡式千斤顶
YCN-25千卡式千斤顶
张拉设备
4、前卡式千斤顶
后张法施工工序详解
一般可以分为纵向、横向、竖向
后张法施工工序详解：预留孔道
后张法施工工序详解：预留孔道
后张法施工工序详解：预留孔道
后张法施工工序详解：预留孔道
后张法施工工序详解：预留孔道
孔道预留要根据结构受力特点，严格按照设计图纸要 求布设孔道。并且孔道要固定牢固。同时密封好波纹 管接头位置、埋设好通气孔。
后张法施工工序详解：预留孔道
孔道预留两段锚具要埋设完成
后张法施工工序详解：预留孔道
孔道预留两段锚具要埋设完成
后张法施工工序详解：预留孔道
孔道预留两段锚具要埋设完成
后张法施工工序详解：预留孔道
后张法施工工序详解：穿设钢绞线
几种情况： 1、遇到穿不动时，要分析其原因。必要时破 处已经浇筑完成的混凝土； 2、必须按照设计要求进行穿设； 3、穿设过程中严禁使用黄油等润滑材料；
后张法施工工序详解：穿设钢绞线
后张法施工工序详解：连接器
后张法施工工序详解：装锚具、张拉
后张法施工工序详解：装锚具、张拉
后张法基本原理及工序
2、有粘结预应力：
后张法基本原理及工序
3、无粘结预应力施工： 混凝土构件或结构制作时，预先铺设无粘结 预应力筋，然后浇筑混凝土进行养护；待混 凝土达到设计要求强度后，张拉预应力筋并 用锚具锚固，最后进行封锚。这种方法不需 要留孔灌浆，施工方便，但预应力只能永久 地靠锚具传递给混凝土，宜用于分散配置预 应力筋的楼板与墙板、次梁及低预应力度的 主梁等，并且应力损失严重。
质量检验
1、预应力钢丝验收
质量检验
2、钢绞线验收
质量检验
3、精轧螺纹钢验收
运输和现场存放
预应力筋锚固体系
主要由锚具、夹具和连接器等组成。 后张法中锚固体系包括锚具、锚垫板和螺旋筋等。
预应力筋锚固体系
1、单孔夹片锚固体系
预应力筋锚固体系
1、单孔夹片锚固体系
预应力筋锚固体系
2、多孔夹片锚固体系
预应力筋锚固体系
2、多孔夹片锚固体系
预应力筋锚固体系
2、多孔夹片锚固体系
预应力筋锚固体系
3、扁形夹片锚固体系
预应力筋锚固体系
3、扁形夹片锚固体系
预应力筋锚固体系
3、扁形夹片锚固体系
预应力筋锚固体系
4、固定端锚固体系
预应力筋锚固体系
4、固定端锚固体系
预应力筋锚固体系
4、固定端锚固体系
预应力筋锚固体系
