技术测量基础知识

互换性与技术测量（基础知识）1.互换性的基本要求：满足装配互换和功能互换2.机械加工误差的分类：尺寸误差：零件加工后的实际尺寸和理想尺寸的偏离程度。

形状误差: 加工后零件的实际表面形状对于其理想形状的差异（如直线度和圆度）位置误差：相互位置对于其理想位置的偏差。

（如同轴度、位置度）表面微观不平度：加工后的零件表面上由较小间距和峰谷所组成的微观几何形状误差。

3.互换性的种类：完全互换和不完全互换完全互换：零件加工完之后不需要任何辅助处理直接可以装配。

不完全互换：零件加工完之后需要进行挑选、分组、调整、修配等辅助处理。

4.尺寸：以特定单位表示线性尺寸的数值。

5.公称尺寸：由图样规范确定的理想形状要素。

公称尺寸D孔的上、下极限尺寸D max和D min轴的上、下极限尺寸d max和d min公称尺寸+上极限偏差=上极限尺寸公称尺寸-下极限偏差=下极限尺寸6.偏差：某一尺寸减去其公称尺寸所得的代数差实际偏差：实际尺寸-公称尺寸孔Ea 轴ea极限偏差：极限尺寸-公称尺寸孔EI 轴ei基本偏差：公差带相对零线位置的那个极限偏差7.尺寸公差：上极限尺寸-下极限尺寸或者上极限偏差-下极限偏差8.配合：间隙配合：孔的公差带在轴的公差带之上。

过盈配合：孔的公差带在轴的公差带之下。

过渡配合：孔的公差带和轴的公差带相重合。

9.配合制：基轴制配合：基本偏差为一定的轴的公差带。

基孔制配合：基本偏差为一定的孔的公差带。

10.几何公差的项目、符号及分类11.几何公差带的4个要素：形状、大小、方向和位置12.按结构特征、要素分为组成要素：由一个或几个表面形成的要素称为组成要素。

导出要素：对称要素的中心点、线、面或回转表面的轴线13.独立原则：是指给定的尺寸公差与几何公差相互独立14.最大实体状态（MMC)：孔或轴在尺寸极限范围内，具有材料最多时的那个状态，称为最大实体状态。

在此状态下的尺寸，称为最大实体尺寸。

◆对于孔：是最小极限尺寸D min◆对于轴：是最大极限尺寸D max15.最小实体状态（LMC）：孔或轴在尺寸极限范围内，具有材料最少时的那个状态，称为最小实体状态。

第二章技术测量的基本知识及常用计算器具一、填空题1、测量实质上是将被测几何量与作为计量单位的标准量进行，从而确定被测几何量是的倍数或分数的过程。

2、一个完整的测量过程应包括、、和等四个方面。

3、检验是确定被测几何量是否在规定的之内，从而判断被测对象是否合格，而无须得出。

4、测量对象主要是指几何量，包括、、、和等。

5、我国的法定计量单位是以确定的。

6、测量方法是指测量时采用的和的综合。

7、测量结果有效值的准确性是由确定的。

8、计量器具按结构特点可以分为、、和等四类。

9、量仪与量具在结构上最主要的区别是：前者一般具有，系统，而后者没有此系统。

10、按原始信号转换原理的不同，量仪可分为：、、和等几种。

其中量仪使用最为广泛。

11、间接测量是指通过测量与被测尺寸有一定的其它尺寸，然后通过获得被测尺寸量值的方法。

12、间接测量法存在误差，故仅用在不能或不宜采用的场合。

13、相对测量是指将被测量与同它只有微小差别的已知同种量（一般为标准量），通过测量这两个量值间的以确定被测量值的方法。

14、综合测量能得到工件上几个有关几何量的，以判断工件是否，因而实质上综合测量一般属于。

15、接触测量时，计量器具的测量元件与工件表面，并有机械作用的，会使被测表面和计量器具的有关部分产生而影响测量精度。

16、根据在加工过程中，测量可分为主动测量与被动测量。

主动测量的目的是；被动测量的目的是；17、对于静态测量，被测量的量值是的；对于动态测量，被测量的量值是的。

18、动态测量可测出工件某些参数情况，经常用于测量工件的参数。

19、刻度间距是指标尺或刻度盘上两相邻刻线的；刻度值是指标尺或刻度盘上每一刻度间距所代表的。

刻度间距太小，影响测量的；刻度值越小，计量器具的。

20、示值范围是指计量器具标尺或刻度盘所指示的值到值的范围。

21、测量范围是指计量器具能够测出的被测尺寸的值到值的范围。

22、示值误差是指计量器具的与被测尺寸之差。

示值误差由仪器设计、和等因素产生。

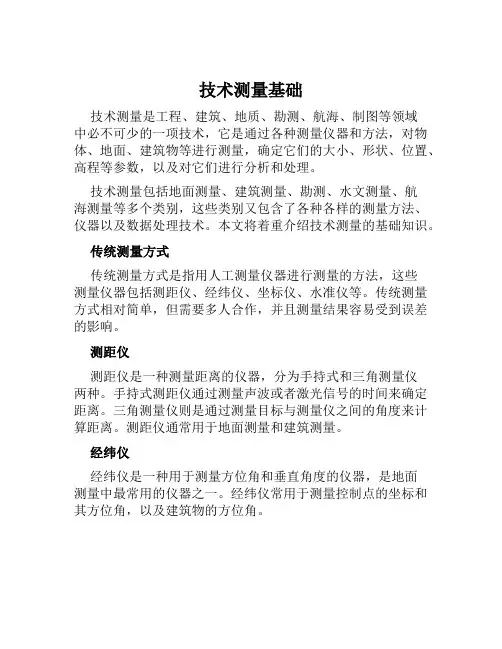

技术测量基础技术测量是工程、建筑、地质、勘测、航海、制图等领域中必不可少的一项技术，它是通过各种测量仪器和方法，对物体、地面、建筑物等进行测量，确定它们的大小、形状、位置、高程等参数，以及对它们进行分析和处理。

技术测量包括地面测量、建筑测量、勘测、水文测量、航海测量等多个类别，这些类别又包含了各种各样的测量方法、仪器以及数据处理技术。

本文将着重介绍技术测量的基础知识。

传统测量方式传统测量方式是指用人工测量仪器进行测量的方法，这些测量仪器包括测距仪、经纬仪、坐标仪、水准仪等。

传统测量方式相对简单，但需要多人合作，并且测量结果容易受到误差的影响。

测距仪测距仪是一种测量距离的仪器，分为手持式和三角测量仪两种。

手持式测距仪通过测量声波或者激光信号的时间来确定距离。

三角测量仪则是通过测量目标与测量仪之间的角度来计算距离。

测距仪通常用于地面测量和建筑测量。

经纬仪经纬仪是一种用于测量方位角和垂直角度的仪器，是地面测量中最常用的仪器之一。

经纬仪常用于测量控制点的坐标和其方位角，以及建筑物的方位角。

坐标仪坐标仪是一种测量水平角度和垂直角度的仪器，常用于航海和地面测量。

坐标仪通过测量目标与测量仪之间的水平和垂直角度来计算距离和方位角。

水准仪水准仪是一种测量高程的仪器，通过测量水平线与目标之间的角度来计算其高程。

水准仪常用于建筑测量和地面测量。

现代测量方式现代测量方式采用现代仪器和计算机进行测量，具有效率高、精度高以及测量结果可视化等优点。

现代测量方式主要有全站仪测量、激光雷达测量、地形雷达测量等。

全站仪测量全站仪是一种测量仪器，能够同时测量水平角度、垂直角度和距离。

全站仪通过测量多个点的坐标和方位角，可以制作出地形图和建筑模型。

全站仪测量效率高、精度高，适用于中小型工程测量。

激光雷达测量激光雷达测量是一种测量远距离地形、建筑物的方法，其工作原理是通过向目标发射激光束，再通过接收激光束的反弹信号，测量目标物体的距离、位置等。

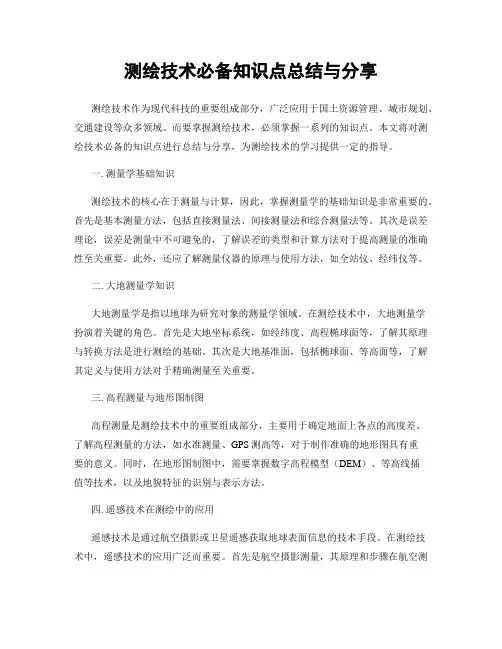

测绘技术必备知识点总结与分享测绘技术作为现代科技的重要组成部分，广泛应用于国土资源管理、城市规划、交通建设等众多领域。

而要掌握测绘技术，必须掌握一系列的知识点。

本文将对测绘技术必备的知识点进行总结与分享，为测绘技术的学习提供一定的指导。

一. 测量学基础知识测绘技术的核心在于测量与计算，因此，掌握测量学的基础知识是非常重要的。

首先是基本测量方法，包括直接测量法、间接测量法和综合测量法等。

其次是误差理论，误差是测量中不可避免的，了解误差的类型和计算方法对于提高测量的准确性至关重要。

此外，还应了解测量仪器的原理与使用方法，如全站仪、经纬仪等。

二. 大地测量学知识大地测量学是指以地球为研究对象的测量学领域。

在测绘技术中，大地测量学扮演着关键的角色。

首先是大地坐标系统，如经纬度、高程椭球面等，了解其原理与转换方法是进行测绘的基础。

其次是大地基准面，包括椭球面、等高面等，了解其定义与使用方法对于精确测量至关重要。

三. 高程测量与地形图制图高程测量是测绘技术中的重要组成部分，主要用于确定地面上各点的高度差。

了解高程测量的方法，如水准测量、GPS测高等，对于制作准确的地形图具有重要的意义。

同时，在地形图制图中，需要掌握数字高程模型（DEM）、等高线插值等技术，以及地貌特征的识别与表示方法。

四. 遥感技术在测绘中的应用遥感技术是通过航空摄影或卫星遥感获取地球表面信息的技术手段。

在测绘技术中，遥感技术的应用广泛而重要。

首先是航空摄影测量，其原理和步骤在航空测量中占有重要地位。

其次是遥感影像的解译与分析，包括影像特征的识别、分类与提取等。

此外，还应了解常用的遥感数据处理软件与技术，如ENVI、ERDAS等。

五. 地理信息系统（GIS）中的测绘应用地理信息系统（GIS）是以空间数据为基础，通过电子化的手段进行分析、管理和决策的系统。

在测绘技术中，GIS的应用越来越广泛。

首先是地理坐标体系，即将不同坐标系统的数据统一转换为地理坐标系统以进行分析。

3、测量过程的四个要素被测对象measurand：零件的几何量计量单位measure unit：几何量中长度、角度单位测量方法measuring method：测量时采用的测量原理、计量器具和测量条件的综合测量精度measurment accuracy：测量结果的可靠程度4、技术测量的基本要求保证测量精度效率要高成本要低避免废品产生P44最少的块数组成所需的尺寸获得更高的尺寸精度51.995需要的尺寸－1.005第一块量块尺寸50.99－1.49第二块量块尺寸49.5－9. 5第三块量块尺寸40第四块量块尺寸三、计量器具和测量方法1、计量器具：测量仪器和测量工具基准量具：量块等通用计量器具：千分尺、立式光学比较仪等 极限量规类：塞规、卡规、螺纹量规等检验夹具分度值(i) division value相邻两刻线所代表的量值之差刻度间距(a) scale spacing两相邻刻线的中心距离示值范围（b）indicating value range 计量器具所指示或显示的最低值到最高值的范围 测量范围（B）measuring range在允许误差限内，计量器具所能测量零件的最低值到最高值的范围灵敏度(K) sensitivity ratio计量器具对测量变化的反应能力灵敏阈能引起计量器具示值可觉察变化的被测量的最小变化值 测量力计量器具与被测表面之间的接触力示值误差计量器具示值与被测量真值之间的差值示值变动性相同测量条件下，对同一被测量多次重复测量时，读数的最大变动量回程误差往返两个方向测量时，量仪的示值变化不确定度对测量值不能肯定的程度2、测量方法及其分类 按测得值的示值方式不同分绝对测量：相对测量：在计量器具的读数装置上可表示出被测量的全值在计量器具的读数装置上只表示出被测量相对已知标准量的偏差值游标卡尺测量零件轴径值如比较仪用量块调零后，测量轴的直径，比较仪的示值就是量块与轴径的量值之差2、测量方法及其分类按测量结果获得方法不同分2、测量方法及其分类 按同时测量被测参数的多少分单项测量：综合测量：对被测件的个别参数分别进行测量同时检测工件上的几个有关参数，综合地判断工件是否合格立式光学比较仪(立式光学计) 采用相对测量法，以量块为长度基准，来测量物体外形的微差尺寸，是测量精密零件的常用测量器具工作原理：利用光学杠杆放大原理，将微小的位移量转换为光学影象的移动。

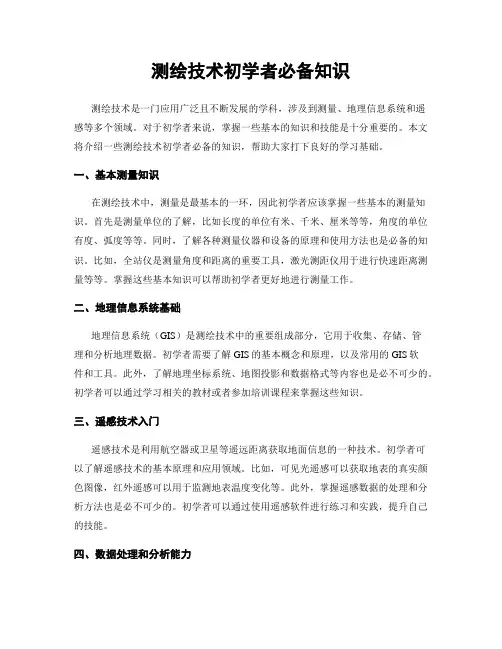

测绘技术初学者必备知识测绘技术是一门应用广泛且不断发展的学科，涉及到测量、地理信息系统和遥感等多个领域。

对于初学者来说，掌握一些基本的知识和技能是十分重要的。

本文将介绍一些测绘技术初学者必备的知识，帮助大家打下良好的学习基础。

一、基本测量知识在测绘技术中，测量是最基本的一环，因此初学者应该掌握一些基本的测量知识。

首先是测量单位的了解，比如长度的单位有米、千米、厘米等等，角度的单位有度、弧度等等。

同时，了解各种测量仪器和设备的原理和使用方法也是必备的知识。

比如，全站仪是测量角度和距离的重要工具，激光测距仪用于进行快速距离测量等等。

掌握这些基本知识可以帮助初学者更好地进行测量工作。

二、地理信息系统基础地理信息系统（GIS）是测绘技术中的重要组成部分，它用于收集、存储、管理和分析地理数据。

初学者需要了解GIS的基本概念和原理，以及常用的GIS软件和工具。

此外，了解地理坐标系统、地图投影和数据格式等内容也是必不可少的。

初学者可以通过学习相关的教材或者参加培训课程来掌握这些知识。

三、遥感技术入门遥感技术是利用航空器或卫星等遥远距离获取地面信息的一种技术。

初学者可以了解遥感技术的基本原理和应用领域。

比如，可见光遥感可以获取地表的真实颜色图像，红外遥感可以用于监测地表温度变化等。

此外，掌握遥感数据的处理和分析方法也是必不可少的。

初学者可以通过使用遥感软件进行练习和实践，提升自己的技能。

四、数据处理和分析能力在测绘技术中，数据处理和分析能力是非常重要的。

初学者应该学习如何处理和分析不同类型的地理数据。

比如，学会使用统计方法和地理信息系统软件进行数据分析，掌握数据可视化和空间分析等技术。

此外，了解地理数据的质量控制和精度评定方法也是必备的知识。

初学者可以通过练习和实践来提高自己的数据处理和分析能力。

五、项目管理和团队合作在实际的测绘项目中，项目管理和团队合作能力是非常重要的。

初学者应该了解项目管理的基本原理和方法，学会制定和执行项目计划。

测量的基本知识目录一、测量的基本概述 (2)1.1 测量的定义与重要性 (2)1.2 测量的基本目标 (4)1.3 不同领域下的测量应用 (4)二、测量的历史发展 (6)2.1 古代测量技术 (7)2.2 中世纪至近现代测量领域的突破 (8)2.3 现代测量技术的发展态势 (10)三、测量的基本工具与仪器 (11)3.1 精密测量仪器的种类与选择 (13)3.2 常规计量工具的介绍与应用 (14)3.3 现代科技在测量工具中的应用 (15)四、测量的基本理论与方法 (16)4.1 测量的基本数学与统计理论 (18)4.2 校准与校验的基本方法 (20)4.3 误差分析与控制技术 (21)五、测量的实施与过程 (23)5.1 测量计划与准备 (24)5.2 测量实施过程中的质量控制 (25)5.3 测量结果的评估与报告 (26)六、测量的先进技术 (27)6.1 激光干涉测量 (29)6.2 动态测量技术 (30)6.3 纳米级测量技术 (32)七、测量的质量保证与管理体系 (34)7.1 测量系统评定与认证 (35)7.2 质量管理标准介绍与运用 (37)7.3 实验室管理的最佳实践 (38)八、案例分析与实际应用 (39)8.1 测量在工程项目中的应用 (41)8.2 测量在医学诊断中的应用 (43)8.3 测量在环境监测中的应用 (44)九、未来展望 (45)9.1 测量技术的新趋势与挑战 (47)9.2 人工智能与测量的结合 (49)9.3 可持续性与测量技术的发展方向 (50)一、测量的基本概述测量是一个系统地确定某一具体量的大小，并通过数量关系来表达其属性的过程。

它是几乎所有科学技术和工程领域中的一项基础活动，用于获取和比较信息以支持决策和实践。

测量具有两个基本要素：“标准”和“量度”。

标准是用于定义和表示量值的特定参考，它可以是实物样本、数学模型或标准结果。

量度则是将某个量与标准进行比较，确定其量值的过程。

学习测绘技术的基础知识与入门技巧测绘技术是一个广泛应用于地理信息、土地规划和工程建设等领域的关键技术。

它通过测量和绘制地球表面的各种数据，为各行各业提供准确的地图和地理信息，并为决策和规划提供准确的依据。

要学习测绘技术，需要掌握一些基础知识和入门技巧。

一、基础知识1. 地理坐标系统地理坐标系统是测绘技术中最基本的概念之一。

它用来确定地面上每个点的位置。

常见的地理坐标系统包括经纬度坐标和投影坐标。

经纬度坐标系统以地球的赤道为基准，通过经度和纬度来确定地球上任意点的位置；而投影坐标系统则是将三维的地球表面投影到二维平面上，以方便绘制地图。

2. 基准面与高程系统在地理测量中，基准面和高程系统用来确定地面上的高低关系。

基准面是一个参考面，用来确定地面上每个点的高程。

常见的基准面包括平均海平面、大地水准面等。

高程系统则是一种以特定基准面为基础的测量和表示高程的方法。

3. 测量仪器和设备学习测绘技术，需要了解一些常见的测量仪器和设备。

例如，全站仪、电子经纬仪、水准仪等。

全站仪是一种多功能的测量仪器，可以同时进行方位角、垂直角和斜距的测量，并且可以直接记录测量数据。

电子经纬仪主要用于测量方位角和垂直角，适用于较小的测区。

水准仪则用于测量不同点之间的高差。

4. 测量方法和技术测量方法和技术是测绘技术的核心。

常见的测量方法包括三角测量、水准测量、示坐测量等。

三角测量是一种通过测量三角形的边长和角度来确定距离和位置的方法。

水准测量用于测量不同点之间的高差。

示坐测量则是利用坐标测量方法来确定某一点的位置。

二、入门技巧1. 学习地理信息系统（GIS）地理信息系统是测绘技术的重要组成部分，通过将地理空间数据与属性数据相结合，实现对地球上各种地理现象和过程的综合分析和决策支持。

学习GIS可以帮助理解地图制作和数据处理的基本原理，掌握空间数据的采集、管理和分析技术。

2. 熟悉测量软件的使用现代测绘技术已经离不开测量软件的支持。

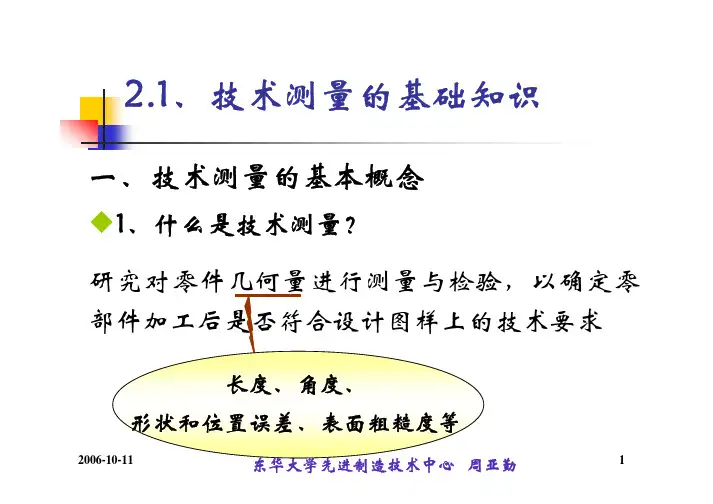

第2章技术测量基础2.1技术测量的基础知识2.1.1技术测量的基本概念在生产和科学实验中, 经常要对一些现象和物体进行检测, 以对其进行定量或定性的描述。

在机械制造中, 技术测量重要研究对零件的几何量（涉及长度、角度、表面粗糙度、几何形状和互相位置误差等）进行测量和检查, 以拟定机器或仪器的零部件加工后是否符合设计图样上的技术规定。

所谓测量是指为拟定被测对象的量值而进行的实验过程。

即测量是将被测量与测量单位或标准量在数值上进行比较, 从而拟定两者比值的过程。

若以x表达被测量, 以E表达测量单位或标准量, 以q表达测量值, 则有：q=x/E一个完整的几何量测量过程应涉及以下四个要素。

被测对象: 零件的几何量, 涉及长度、角度、形状和位置误差、表面粗糙度以及单键和花键、螺纹和齿轮等典型零件的各个几何参数的测量。

计量单位: 几何量中的长度、角度单位。

在我国规定的法定计量单位中, 长度的基本单位为米（m）, 其他常用的长度单位有毫米（mm）, 微米（μm）。

平面角的角度单位为弧度（rad）、微弧度（μrad）及度（°）、分（′）秒（″）。

测量方法: 指测量时所采用的测量原理、计量器具和测量条件的综合, 一般情况下, 多指获得测量结果的方式方法。

测量精度: 指测量结果与真值的一致限度, 即测量结果的可靠限度。

在测量技术领域和技术监督工作中, 还经常用到检查和检定两个术语。

检查是拟定被检几何量是否在规定的极限范围内, 从而判断其是否合格的实验过程。

检查通常用量规、样板等专用定值无刻度量具来判断被检对象的合格性, 所以它不能得到被测量的具体数值。

检定是指为评估计量器具的精度指标是否合乎该计量器具的检定规程的所有过程。

例如, 用量块来检定千分尺的精度指标等。

2.1.2测量基准和尺寸传递系统1. 长度尺寸基准和传递系统在我国法定计量单位制中, 长度的基本单位是米（m）。

1983年第十七届国际计量大会的决议, 规定米的定义为：1m是光在真空中, 在1/s的时间间隔内的行程长度。
