建筑设备安装工程识图与施工工艺

建筑设备安装工程识图与施工工艺
建筑设备安装工程识图 与施工工艺
,a click to unlimited possibilities
汇报人：
目录
01 添 加 目 录 项 标 题 03 建 筑 设 备 安 装 工 程 识 图 05 建 筑 设 备 安 装 工 程 施 工 管
理
07 建 筑 设 备 安 装 工 程 造 价 与 成 本控制
图纸中的标注和符号：了解图纸中的标注和符号含义，例如给排水图纸 中的给水、排水管道的规格、型号和连接方式等。
图纸的细节解读：需要仔细阅读图纸，并了解图纸中的细节和要求，例 如管道的连接方式、设备的安装高度和位置等信息。
建筑设备安装工程图纸的常见问题及处理方法
图纸设计问题：图纸设计不合理、不完善、不规范等问题，可能导致安装工程无法正常进行。处理方法：加强图纸审 核，确保设计符合规范和标准，如有问题及时进行修改和完善。
施工阶段的管理
施工准备：包括技术准备、物资准备、施工现场准备等 施工过程管理：对施工过程进行全面监控，确保施工质量、进度和安全 验收管理：对完成的工程进行验收，确保符合设计要求和质量标准 维护管理：对已完成的建筑设备进行维护和保养，确保正常运行和使用寿命
调试与验收阶段的管理
调试：在设备安装完成后，对设备 进行调试，确保设备正常运行。
包括内容：建筑给排水、供暖、通风、空调、电气、消防等设备的安装。
目的：满足建筑物的使用功能，提高建筑物的舒适度和安全性。
与建筑结构的关系：建筑设备安装工程与建筑结构密切相关，需要在建筑结构的基础 上进行施工。
建筑设备安装工程的重要性
建筑设备安装工程的质量直 接关系到建筑工程的整体质 量
建筑设备安装工程对于提高 建筑使用功能和居住质量具
管理：在调试和验收过程中，对相 关人员进行管理和监督，确保工作 顺利进行。

建筑设备识图与施工工艺课件(共 43张PPT)

建筑设备识图与施工工艺课件(共 43张PPT)

• 2.辅助等电位联结（简称SEB） • 在导电部分间，用导线直接连通，使其电位相等 或接近。 • 3.局部等电位联结（简称LEB） • 在一局部场所范围内将各可导电部分连通，称作 局部等电位联结。它可通过局部等电位联结端子 板将下列部分互相连通： • （1）PE母线或PE干线； • （2）公用设施的金属管； • （3）建筑物金属结构。
接闪器防雷系统的组成
• 一个完整的防雷装置包括接闪器、引下线 和接地装置，如图所示。避雷针、线、网、 带都是接闪器，而避雷器是一种专门的防 雷设备。
• 1.防直击雷的措施。民用建筑的防雷措施， 原则上是以防直击雷为主要目的，防止直 击雷的装置一般由接闪器、引下线和接地 装置三部分组成。
• 应该指出，就其本质而言，避雷针并不是 “避雷”，而是“引雷”利用其高耸空中 的有利地位，把雷电引向自身来承受雷击， 并把雷电流引入大地，从而保护其他设备 不受雷击。
雷电的形成
• 雷电的形成过程可以分为气流上升、电荷分离和 放电三个阶段。在雷雨季节，地面上的水分受热 变蒸汽上升，与冷空气相遇之后凝成水滴，形成 积云。云中水滴受强气流摩擦产生电荷，小水滴 容易被气流带走，形成带负电的云，较大水滴形 成带正电的云。由于静电感应，大地表面与云层 之间、云层与云层之间会感应出异性电荷，当电 场强度达到一定的值时，即发生雷云与大地或雷 云与雷云之间的放电。典型的雷击发展过程如于放电时温度高达20000°C，致使空气受热急 剧膨胀而发出震耳轰鸣，这就是闪电和雷鸣。由 此可见，闪光和雷鸣是雷云急剧放电过程中的物 理现象。一方面是发光的效应，同时也伴随着发 声的效应，也是人们平常所说的闪电和打雷。闪 电的光，有时呈曲折的条型、带形，有时呈珠串 型、球形等。因为声音的速度是330m/s，而光的 速度是3×108m/s，所以在雷电发生的时候，人们 总是先看到闪电的光芒，然后才听到雷声。

建筑设备安装识图与施工工艺PPT课件( 86页)

建筑设备安装识图与施工工艺PPT课件( 86页)
建筑设备安装识图 与施工工艺
2012.9
第一节 暖卫工程常用管材及管件
一.常用管材:(分两大类:金属管和非金属管)
(一)金属管
焊接钢管 无缝钢管 铜管
铸铁管
铝塑管
1.焊接钢管:(注意其表示方法)
焊接钢管
按表面是否镀锌
按钢管厚度
按管端是否带螺纹
镀锌钢管 (白铁管)
非镀锌钢管 (黑铁管)
普通钢管
加厚管
4.球阀:全开或全闭调节流量. 用于截断或接通管路中的介质，选用不同的材质,可
分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、 尿素等多种介质。 5.旋塞阀:全开或全闭流量. 6.减压阀:通过节流减压.
在通常的冷热水管网中，起减压稳压作用。适用于水 和非腐蚀性液体介质的管路 7.安全阀:高压排放,低压关闭. 8.疏水阀:排放凝结水并阻止蒸气.
（5） 柱型散热器的固定卡及托钩的加工以及安装数量、位置、形式必须符 合国家标准图集94K402～2《散热器及管道安装》要求。
（6） 多组散热器全部卡子托钩安装；成排托钩、卡子需将两端钩、卡栽好， 定点拉线，然后再将中间钩、卡按线依次栽好。
（7） 圆翼型、长翼型及辐射对流散热器(FDS一I型一Ⅲ型)托钩都按国家标 准图集94K402～2《散热器及管道安装》加工，翼型铸铁散热器安装时 全部使用上述托钩。圆翼型每根用2个；托钩位置应为法兰外口往里返 50mm处。长翼型托钩位置和数量按国家标准图集94K402～2《散热器 及管道安装》安装。辐射对流散热器的安装方法同柱型散热器。固定卡 的高度为散热器上缺口中心。安装方法同柱型散热器)抗机械冲击性差,需强化施工技术,精心施工来解决。 (6)隔声性差,塑料管的噪声大于铸铁管,管道明装且管道
位置靠近卧室时,问题尤为突出。噪声测定结果：普通 管>芯层发泡管>空壁管>螺旋管

建筑设备识图与施工工艺(66页PPT)

建筑设备识图与施工工艺(66页PPT)

50
③ 看设备材料表 了解工程中所使用的设备、 材料的型号、规格和数量。 ④ 看系统图 了解系统基本组成，主要电气设 备、元件之间的连接关系以及它们的规格、型号、 参数等，掌握该系统的组成概况。 ⑤ 看平面布置图 如照明平面图、防雷接地平 面图等。了解电气设备的规格、型号、数量及线路 的起始点、敷设部位、敷设方式和导线根数等。平 面图的阅读可按照以下顺序进行：电源进线总配电 箱干线支线分配电箱电气设备。 ⑥ 看控制原理图 了解系统中电气设备的电气 自动控制原理，以指导设备安装调试工作。 ⑦ 看安装接线图 了解电气设备的布置与接 线。 ⑧ 看安装大样图 了解电气设备的具体安装 51 方法、安装部件的具体尺寸等。
(4) 延迟器
定义：是一个罐式容器， 安装于报警阀与水力警铃 (或压力开关)之间。 用途：防止由于水压波动原因引起报警阀开启而导致的 误报。报警阀开启后，水流需经30s左右充满延迟器后方 可冲打水力警铃。
32
四、采暖通风施工图的识读
• 1．供暖平面图 • 供暖平面图主要表示供暖系统的平面布 置，其内容包括管线（热水给水管、热水回 水管）的 • 走向、尺寸，各零部件的型号和位置等。在 识图时，若按照热水给水管的走向顺序读图， 则较 • 容易看懂。
目
• • • • • •
录
一.安装工程常用材料及设备 二.室内外给排水系统安装 三.建筑消防系统安 四.采暖系统安装 五.通风空调系统安装 六.电气设备与弱电系统工程安装
2
一.安装工程常用材料及设备
• • • • 包括: 暖卫工程常用材料 通风工程常用材料及设备 电气工程常用材料及设备
3
暖卫工程常用材料
54
配电线路的标注 • 配电线路的标注用以表示线路的敷设方式及敷设 部位，采用英文字母表示。 • 配电线路的标注格式为： • a—b(c×b)e—f • 线路敷设方式及敷设部位见表16-3。 • 例如：BV(3×50+1×25)SC50—FC表示线路是 铜芯塑料绝缘导线，三根50mm2，一根25mm2， 穿管径为50mm的钢管沿地面暗敷。 • 又例如：BLV(3×60+2×35)SC70—WC表示线路 为铝芯塑料绝缘导线，三根60mm2，两根35mm2， 穿管径为70mm的钢管沿墙暗敷。

建筑设备安装识图与施工(给排水施工)课件

建筑设备安装识图与施工(给排水施工)课件
建筑设备安装识图与施工(给排水施 工)课件
目录
• 建筑设备安装识图基础 • 给排水系统施工流程 • 建筑给排水施工规范与标准 • 实际案例分析 • 常见问题与解决方案
01
建筑设备安装识图基础
建筑设备的基本构成与功能
建筑设备概述
介绍建筑设备的基本概 念、分类和功能，包括 给排水、暖通空调、电
气等系统。
给排水系统
详细介绍给排水系统的 构成和功能，包括水源 、水泵、管道、水箱等
组成部分。
暖通空调系统
介绍暖通空调系统的基 本构成和功能，包括冷 热源、输配系统和末端
设备等。
电气系统
介绍建筑电气系统的构 成和功能，包括电源、
照明、控制等部分。
建筑设备安装识图的要点与技巧
建筑设备安装图纸的分类与特点
建筑设备安装图纸的识图要点
管道防腐处理不当
由于防腐材料质量差或施工方法不当，导致管道防腐效果不佳。预防措施：选择质量合格的防腐材料 ，严格按照施工规范进行防腐处理，定期检查和维护。
谢谢观看
注重管道的防腐、防震等措施，确保 供水、排水的稳定性。
案例总结
通过该案例，掌握公共设施给排水系 统设计和施工的特殊要求。
05
常见问题与解决方案
给排水管道安装中的常见问题及处理方法
管道连接不严密
可能由于管件质量差或安装时操作不当，导致管道连接处出 现渗漏。处理方法：更换质量合格的管件，确保安装时操作 规范，连接处涂抹密封胶等。
管道支撑不牢固
在安装过程中，可能由于支架设置不合理或固定不牢固，导 致管道出现变形或脱落。处理方法：合理设置支架，确保支 架的强度和稳定性，定期检查和紧固。
给排水系统运行中的常见问题及解决措施

建筑设备安装工艺与识图培训教案PPT(50张)

建筑设备安装工艺与识图培训教案PPT(50张)
测试和供配电系统的维护与管理。 关键词：跨步电压、接地、工作接零、
接闪器、接地装置
返回主页
16.1安全用电常识
16.1.1雷电的危害 1.雷电的形成
直击雷 感应雷
球形雷
2.雷电的破坏作用
雷电流的热效应 雷电流的机械效应 防雷装置上的高电位对建筑物及设备的反击 跨步电压及接触电压 架空线路的高电位侵入 球形雷的危害
(1)口对口人工呼吸法
(2)胸外心脏挤压法
16.2接地和接零 16.2.1故障接地的危害和保护措施
为保证人身安全和电气系统、电气设备的正常工作，一般 将电气设备的外壳通过接地体与大地直接连接。
16.2.2接地的方式及作用
1.工作接地
2.重复接地
3.保护接地
4.保护接零 5.工作接零
16.3建筑防雷装置及安装
第10章 电工基本知识及电气工程常用材料
第11章 变配电设备安装 第12章 电气照明工程 第13章 配线工程 第14章 电气动力工程 第15章 电梯与自动扶梯 第16章 防雷、接地与安全用电 第17章 建筑弱电系统安装 第18章 建筑电气及弱电工程施工图
第16章 防雷、接地与安全用电
学习目标：通过本章学习，要掌握建筑 防雷和接地装置的分类组成，建筑物与设 备设施接地装置的安装工艺；掌握触电的 急救方法；了解雷电的危害、接地装置的
《建筑设备安装工艺与识图》 电子教案
陈思荣 主 编
建筑设备安装工艺与识图
第1章 水暖与通风工程常用材料及机 （工）具 第2章 室内给水排水系统装 第3章 室内消防系统安装 第4章 室内热水与燃气系统安装 第5章 采暖系统安装 第6章 暖卫工程附件及设备安装 第7章 通风空调系统安装 第8章 防腐与绝热工程 第9章 暖卫及通风空调工程施工图

建筑设备安装识图与施工工艺课件

三、学习要求
第一章 暖卫及通风工程常用材料
§1暖卫工程常用管材及管件
一、常用管材 金属管材 非金属管材 复合管材
1、焊接钢管 直径规格：公称直径 2、无缝钢管 直径规格：外径×壁厚
特点：强度高，承压大，抗震性好，加工 便，重量轻，但抗腐蚀性差，造价高
3、铸铁管 直径规格：公称直径
特点：耐腐蚀性强，使用期长，价格低，脆，质量重，较短
1、螺纹连接（丝扣连接） 2、法兰连接 3、焊接 4、承插 5、卡套式连接 6、粘接 7、可曲绕橡胶接头
法兰盘
§2暖卫工程常用附件
一、配水附件
作用：调节和分配水流 1、球形阀配水龙头 2、旋塞式配水龙头 3、盥洗配水龙头 4、混合配水龙头
二、控制附件
作用：调节水量、水压，关断水流，改变方向
1、闸阀 2、截至阀 3、止回阀 4、球阀 5、旋塞阀 6、减压阀
建筑设备安装识图与施工工艺
一、建筑设备是建筑工程的重要组成部分
绪论
暖卫通风工程 供暖系统，通风系统，空气调节系统， 燃气系统等
给水排水工程 给水系统，排水系统，消防系统，中水
系统，水景等
建筑电气工程 供配电系统，照明系统，动力系统，智
能建筑系统
二、学习任务
1、各种系统的组成、分类 2、常用材料及常用设备的类型，规格及表示方法 3、管道布置安装等施工工艺 4、施工图的识图
4、铜管 直径规格：见表1-3 特点：水力条件好， 可有效防止卫生器具 不被污染，造价高
5、塑料管（pvc管） 直径规格：外径×壁厚 特点：耐腐蚀，质轻而坚，加工方便，强度低，耐久差，耐温性差
6、复合管材 钢塑：适用于大口径管道 铝塑：适用于小口径管道
特点：结合金属与非金属管材特点 7、其他管材

建筑设备识图与施工工艺课件(PPT 43张)


垂直敷设金属管道顶端与防雷装置 连接 屋面避雷带
利用柱内钢筋 作引下线 利用楼层内钢筋作均压环 接地装置外 引连接及测量板 室外地 面 利用桩基及基础地 梁内钢筋作接地装 置
进、出建筑物金属 管道与接地装置连接
垂直敷设金属管道底 端与防雷装置相连
防雷接地系统法拉第（Faraday）笼结构图
明敷引下线与断接卡
图8-27 等电位联结示意图
图8-28 总等电位联结平面图示例（多出电源进线）
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
激励学生学习的名言格言 220、每一个成功者都有一个开始。勇于开始，才能找到成功的路。 221、世界会向那些有目标和远见的人让路（冯两努——香港著名推销商） 222、绊脚石乃是进身之阶。 223、销售世界上第一号的产品——不是汽车，而是自己。在你成功地把自己推销给别人之前，你必须百分之百的把自己推销给自己。 224、即使爬到最高的山上，一次也只能脚踏实地地迈一步。 225、积极思考造成积极人生，消极思考造成消极人生。 226、人之所以有一张嘴，而有两只耳朵，原因是听的要比说的多一倍。 227、别想一下造出大海，必须先由小河川开始。 228、有事者，事竟成；破釜沉舟，百二秦关终归楚；苦心人，天不负；卧薪尝胆，三千越甲可吞吴。 229、以诚感人者，人亦诚而应。 230、积极的人在每一次忧患中都看到一个机会，而消极的人则在每个机会都看到某种忧患。 231、出门走好路，出口说好话，出手做好事。 232、旁观者的姓名永远爬不到比赛的计分板上。 233、怠惰是贫穷的制造厂。 234、莫找借口失败，只找理由成功。（不为失败找理由，要为成功找方法） 235、如果我们想要更多的玫瑰花，就必须种植更多的玫瑰树。 236、伟人之所以伟大，是因为他与别人共处逆境时，别人失去了信心，他却下决心实现自己的目标。 237、世上没有绝望的处境，只有对处境绝望的人。 238、回避现实的人，未来将更不理想。 239、当你感到悲哀痛苦时，最好是去学些什么东西。学习会使你永远立于不败之地。 240、伟人所达到并保持着的高处，并不是一飞就到的，而是他们在同伴们都睡着的时候，一步步艰辛地向上爬 241、世界上那些最容易的事情中，拖延时间最不费力。 242、坚韧是成功的一大要素，只要在门上敲得够久、够大声，终会把人唤醒的。 243、人之所以能，是相信能。 244、没有口水与汗水，就没有成功的泪水。 245、一个有信念者所开发出的力量，大于99个只有兴趣者。 246、环境不会改变，解决之道在于改变自己。 247、两粒种子，一片森林。 248、每一发奋努力的背后，必有加倍的赏赐。 249、如果你希望成功，以恒心为良友，以经验为参谋，以小心为兄弟，以希望为哨兵。 250、大多数人想要改造这个世界，但却罕有人想改造自己。

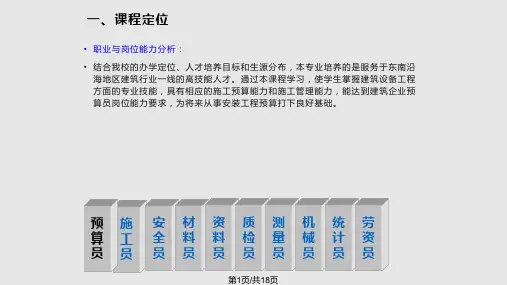

安装识图与施工工艺说课PPT课件

• 通过本课程的学习，使学生熟悉建筑设备的基本内容和常用水 暖电气材料设备的基本知识，掌握建筑设备工程的基本原理和 基本方法，为今后学习安装预算打下良好的基础。
第3页/共18页
二、课程设计的理念和思路
与前导或后续课程的关系
高等数学
安
装
基本构件外力分析
识
图
建筑制图基础
与
施
建筑构造与识图
工
工
建筑测量及实训
艺
安装工程预算
工程招投标 施工组织设计 岗位职业技能实训
顶岗实习
第4页/共18页
三、教学内容
内容选取 将课程分成三个模块，每一个模块都以一个工程实例作为载 体，构建一个完整的工作过程，将实践教学贯穿理论教学的始 终。学习过程包含对水暖电各系统的描述、各系统常用设备管 线的识别与确定、线路的布置与敷设、识读水暖电各专业图纸 等四个步骤，所以可以系统培养学生的专业能力、方法能力和 社会能力。
第5页/共18页
教学内容
内容广、杂， 各自独立
第6页/共18页
教学内容安排
水暖基 本概念 及图纸 的识读
电气基 本概念 及图纸 的识读
综合图 纸的识 读
水暖基础知识
2
给水
4
排水
4
通风空调
4
基础知识和变配电所 4
照明
6
防雷接地
4
弱电
4
住宅图纸的识读
6
会所图纸的识读
8
面授理论知识 理论知识+图纸（教材） 理论知识+图纸（教材） 理论知识+图纸（教材） 面授理论知识 理论知识+图纸（教材） 理论知识+图纸（教材） 理论知识+图纸（教材） 补充图纸 补充图纸

安装工程识图与施工工艺学习用88页PPT

安装工程识图与施工工艺学习用
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 25、人生归有道，衣食固其端。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是பைடு நூலகம்动，是充满思想的劳动。——乌申斯基
谢谢！
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）给排水工程图样中室内工程应标注相对标高；
（2）室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高， 但应与总图一致。
（3）压力管道（如生活管道、热水给水管、热水回水管等）应标注管中 心标高。
（4）重力管道（排水管道）宜标注管内底标高。
第二章 建筑给排水工程识图与施工工 艺
第一节 基础知识
（6）分区给水方式 城市供水压力不足，多层建筑只能满足下部
几层的用水而不能供到上部楼层时，为了能充分利 用室外管网的压力，常将室内给水系统分为上下两 个供水区。
4. 室内给水系统的管路布置 （1）下行上给式 如图5.11、图5.13、图5.14所示 （2）上行下给式 如图5.17所示
（3）两种兼用的管路布置 （4）环状式
城市污水排水管网
城市给水工程
建筑小区（室外）给水排水工程
城市排水工程
二、室内给水系统的基础知识
生活给水系统 1. 分类 生产给水系统
消防给水系统
2. 室内给水系 统的组成
图 建筑室内给水系统 1—阀门井；2—引入管；3—闸阀；4—水表；5—水泵；6—止回阀；7—干管； 8—支管； 9—浴盆；10—立管； 11—水龙头；12—淋浴器；13—洗脸盆； 14—大便器；15—洗涤盆；16—水箱；17—进水管；18—出水管；19—消火栓；
图 5.17 多层建筑分区给水方式
图 5.18 环状给水方式
三、室内排水系统的基础知识
1.室内排水系统的分类
（1）生活排水系统 ①生活污水排水系统：来自于大、小便器（槽）的
粪便污水。 ②生活废水排水系统：来自于浴盆、洗脸盆、洗涤
盆、洗衣机等的洗涤、沐浴水。 （2）工业排水系统 ①生产污水：工业生产中排出的受污染严重的水，
2
2
2
正立面图 1 2
正立面图 2
1
正立面图 1 2
平面图
平面图
平面图
管道工程识图基础知识
2. 管子重叠
1 2
正立面图
1
2
1
平面图
1 2 侧立面图
1
1
2
1
2
1
正立面图
侧立面图
2 1 平面图
1
1
2
2
3
3
4
4
正立面图
侧立面图
2 343 2
1
平面图重叠
管道工程识图基础知识
五、管道工程图中常用的表示方法
由于工艺不同水质差异很大。 ②生产废水：工业生产中排出的受轻度污染的水，
如工业冷却水。
（3）雨水排水系统 雨水排水系统是排除屋面雨水和雪水的。雨雪水
比较清洁，可不经处理排入水体。 （4）其他排水
从公共厨房排出的含油脂的废水，经隔油池处理
排入废水管道，冲洗汽车的废水，也需单独收集，局 部处理后排放。还有游泳池排水等。
图5.16 单罐定压式气压给水设备
1—止回阀；2—水泵；3—气压水罐；
1—止回阀；2—水泵；3—气压水罐；
4—压力信号器；5—液位信号器； 4—压力信号器；5—液位信号器； 6—控制器；
6—控制器；7—补气装置；
7—压力调节阀；8—补气装置；8—排气阀；
8—排气阀；9—安全阀
9—安全阀；11—储气罐
管道是指输送介质的通道。
管道工程识图基础知识
二、管道工程施工工艺
是指管道工程施工的全过程。主要包括： 1. 管材、管件的选用、测绘； 2. 支架制作安装； 3. 管道（段）预制安装； 4. 设备、容器、卫生器具、附件以及构筑物安装； 5. 管道及设备的保温、试验、试运转（行）等。
管道工程识图基础知识
建筑设备安装工程识图与施工 工艺
主讲：吕海
主要内容
第一章 管道工程识图基础知识 第二章 建筑给排水工程识图与施工工艺 第三章 采暖工程识图与施工工艺 第四章 建筑电气工程识图与施工工艺
第一章 管道工程识图基础知识
一、管道工程
管道的组成
管子：圆形和矩形。 管件：三、四通，弯头、大小头，活接头等。 紧固件：指法兰及其螺栓与垫片。 附件：指附属于管道的部分，如阀门、过滤器、漏斗等。
①引入管：自室外给水管将水引入室内的管段，也 称进户管。
②水表节点
图5.10 水表节点（旁通） 1—水表；2—阀门；3—泄水检查龙头
③给水管道：包括干管、立管和支管。 ④给水附件：如阀门、过滤器、配水龙头等。 ⑤增压和储水设备：水泵、水箱等。 ⑥室内消防设备
3. 建筑给水系统的给水方式 （1）直接给水方式
图5.11 直接给水方式
（2）水箱的给水方式 （3）水泵的给水方式
图5.12 单设水箱的给水方式
图5.13 单设水泵的给水方式
（4）水池—水泵—水箱联合给水方式
图5.14 水箱水泵联合给水方式
（5）单设气压给水设备的给水方式 气压给水装置可分为变压式和定压式两种。
图5.15 单罐变压式气压给水设备
一、给排水工程分类
城市给排水工程 （市政建设工程） ※ 室内 给水范围：红色
※ 建筑给排水工程（建筑安装工程）
排水范围：浅蓝色
给水范围：
室外
排水范围：
输水管网
给ห้องสมุดไป่ตู้
配水管网
建筑物阀门井
排出管 室外污水排水管道
污
水
建
水
处
筑
处
理 厂
引入管 水表井室外给水管网
物
建筑物外第一 个污水检查井
碰头井
理 厂
室外污水检查井
1. 常用线型
名称 粗实线 中实线
线型
粗虚线 中虚线
宽度 /mm
b 0.5b
b 0.5b
表示意义
新建各种排水和其他重力流管线。 表示给水排水设备、构件的可见轮廓线； 原有各种给水和其他压力流管线。 表示新建各种给水排水和其他重力流管 线的不可见轮廓线。 表示设备、构件不可见轮廓线。
管道工程识图基础知识
2. 室内排水系统的组成
图6.4 建筑内部排水系统
（1）卫生器具或生产设备受水器 它是室内排水系统的起点，污水、废水从卫
生器具排水栓经器具内的水封装置或器具排水管 连接的存水弯排入排水管系统。 （2）排水管道 ①器具排水管 ②横支管 ③立管 ④排出管 （3）通气管
三、管道工程图（参见PPT3）
1. 种类
单线图：次要管道。 双线图：主要管道。
2. 管子和管件单、双线图的表示方法（见表）
管子
弯头
三通 四通
大小头
阀门
具体图例具体分析
管道工程识图基础知识
四、管道交叉与重叠
1. 管道交叉
（1）单线图管子在平、立面图上的交叉 （2）双线图管子在平、立面图上的交叉
1
1
1
2. 常用管线代号
序号 名称
规定符号 序号 名称
1 生活给水管
J
6
雨水管
2 循环给水管
XH
7
废水管
3 中水给水管
ZJ
8
污水管
4 热水给水管
RJ
9
蒸汽管
5 凝结水管
N
10 通气管
规定符号 Y F W Z T
管道工程识图基础知识
3. 管道的坡度坡向
i=0.025
箭头朝向方表示低向。
4. 管道标高表示
