第2章 建筑设备安装识图与施工(给排水识图)

安装排水设备
根据图纸要求，安装排水设备，如排水管道 、污水泵等。
调试与验收
完成安装后，进行调试和验收，确保设备正 常运行、符合设计要求。
施工后的检查与调试
检查
检查管道连接是否牢固，有无漏 水现象，设备运行是否正常等。
调试
对设备进行调试，调整设备参数 ，确保设备运行效率最佳。
验收
组织相关人员进行验收，确保给 排水设备安装符合设计要求和质
图纸三：给排水详图
总结词
该图纸为给排水详图，主要展示了给排水管道的详细构造和施工方法。
详细描述
该图纸为给排水详图，详细表达了给排水管道的构造和施工方法。图纸中标注了各部分的具体构造信 息，包括管材、连接方式、支架制作等，同时还提供了相关附件的详细安装步骤和方法。该图纸对于 施工人员了解给排水管道的具体构造和施工方法具有重要作用，有助于保证施工质量。
03
给排水范例图纸解读
图纸一：给排水施工图
要点一
总结词
该图纸为给排水施工图，主要展示了给排水管道的平 面布置和安装位置，以及各类附件的安装高度等信息 。
要点二
详细描述
该图纸为给排水施工图，主要表达了建筑内部的给排 水管道系统，包括引入管、水平干管、立管、支管及 附件等。图纸中标注了各部分的位置、规格、标高、 坡度等详细信息，同时提供了相关附件的安装信息， 如水表、阀门、管件等。该图纸对于施工人员了解整 个给排水系统的布置和安装方式具有重要作用。
工程实例二：商业大厦给排水设备安装
总结词
商业大厦给排水设备安装工程是一个相对复杂的项目 ，除了要满足日常的给排水需求外，还需考虑商业用 途和安全问题。
详细描述
在商业大厦给排水设备安装中，除了基本的给水、排 水管道的铺设外，还需考虑商业区域的特殊需求，如 餐饮、洗浴等。因此，在材料的选择上会更加严格， 如不锈钢、铜等耐腐蚀、易清洁的材料。同时，还需 安装相应的消防设备，如消防栓、喷淋系统等，确保 商业大厦的安全。此外，由于商业大厦的面积较大， 还需进行合理的管道布局和支架安装，以减少噪音和 震动。

本章图纸的识图和施工内容在第2、3章中详细编写。在第2、3章中未描画到 的内容，可在本章中举一反三、触类旁通进展印证。
本章图纸包括：设计阐明和资料表等文字描画部分(水施—01~水施—02)、 各层平面图(水施—03~水施—12)、各系统的系统图(水施—13~水施—17)。
本章图纸的平面图，是综合表达各系统管道、设备轴测图的原理绘 制的。
本章图纸为一个整体，是给排水设计人员表达设计思想的具有相关效能的文 件。也是建立任务当中所必需接触的文件。
第1章 给排水专业范例
第1章 给排水专业范例
内容提要
本章是本教材特制的某高层综合楼设计当中的给排水专业范例图纸，描画了 建筑设备中给排水专业施工图的有关内容，包括：常用给水、排水、消火栓、自 动喷淋系统的各部分内容。 本教材选定的某高层综合楼中包括了大厅、办公室、规范客房等常见建筑空间类 型。
本章图纸设计了此楼给排水专业的内容，包括：给水、排水、卫生热水、消 火栓、自动喷淋等常用系统。

建筑设备安装识图与施工 第2章 给排水专业识图
2.2 给排水专业施工图识图准备
2. 图例 给排水工程的图例一般都比较形象和简单，本教材所提供的某综合楼给排水工程施工图亦然，不 过初学者还是会觉得陌生，需要进行一段时间的强行记忆，但是在联系实物形状后，就能融会贯 通，遇见陌生的图例时也能进行推测，迅速接受。例如: 热水管道是在粗实线中缀以字母“Ｒ”， 即为“热”的汉语拼音的辅音字母；蹲便器的图例就是一幅蹲便器的简略平面图。详见水施-02。
2.3.1 生活给水系统施工图识图准备 我们从本教材所提供范例的某综合楼整体情况开始
分析, 掌握整个建筑的特点, 然后熟读设计说明中 的相关叙述, 做好生活给水系统的识图准备。
1. 建筑整体情况分析
(1)
本楼位于某城市, 楼高49.8m, 共14层。
本楼处于城市, 采用城市市政给水管网作为取水点； 楼层高, 要求生活给水系统必须具有足够的压力,

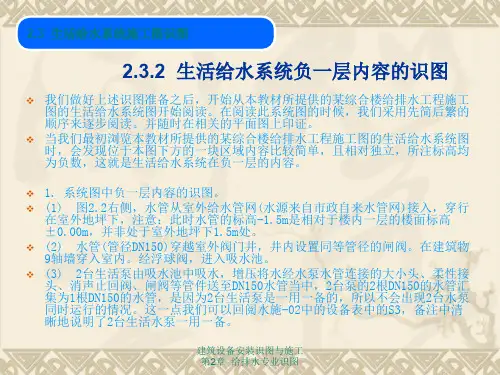

❖ 当我们最初浏览本教材所提供的某综合楼给排水工程施工图的生活给水系统图 时，会发现位于本图下方的一块区域内容比较简单，且相对独立，所注标高均 为负数，这就是生活给水系统在负一层的内容。
❖ 1. 系统图中负一层内容的识图。 ❖ (1) 图2.2右侧，水管从室外给水管网(水源来自市政自来水管网)接入，穿行
才能使水能上至建筑屋顶层, 建筑设备安装识图与施工 第2章 给排水专业识图
同时为了各用水点压
2.3 生活给水系统施工图识图
2. 生活给水系统设计说明回顾 翻阅水施-01的第一张图，(四)管道系统：1.生活给水系统。
❖ 1. 生活给水系统 ❖ 1) 供给办公楼的市政给水管网压力约为0.3MPa。 ❖ 2) 本工程最高日用水量为283m3，最大时用水量为24.5 m3。 ❖ 3) 给水系统分区：本工程给水系统分为高、低两区。-1F~2F为低区，由市政给水管…… ❖ 4) 办公楼消防水池、消防泵站、生活泵站均设置在地下层，按照国家规范要求，生活水

v (3) 室外水管(管径DN150)在建筑 物9轴墙穿入室内。在图2.9中我们 可以看见有明确的标注：“-1.500m 处预埋A型DN150柔性套管”；
图2.3 生活给水系统在负一层平面图的内容
建筑设备安装识图与施工 第2章 给排水专业识图
2.3 生活给水系统施工图识图
知识拓展：为何水池池壁不得凿洞？
v 1. 系统图中负一层内容的识图。 v (1) 图2.2右侧，水管从室外给水管网(水源来自市政自来水管网)接入，穿行
在室外地坪下，注意：此时水管的标高-1.5m是相对于楼内一层的楼面标高 ±0.00m，并非处于室外地坪下1.5m处。 v (2) 水管(管径DN150)穿越室外阀门井，井内设置同等管径的闸阀。在建筑物 9轴墙穿入室内。经浮球阀，进入吸水池。 v (3) 2台生活泵由吸水池中吸水，增压将水经水泵水管连接的大小头、柔性接 头、消声止回阀、闸阀等管件送至DN150水管当中，2台泵的2根DN150的水管汇 集为1根DN150的水管，是因为2台生活泵是一用一备的，所以不会出现2台水泵 同时运行的情况。这一点我们可以回阅水施-02中的设备表中的S3，备注中清 晰地说明了2台生活水泵一用一备。
v (4) 在1-3层层平面图(水施-04~水施-06)中都在9轴和B轴交点处能找到JL-12立管。
图2.5 生活给水系统图右侧圆圈内容图
2.6 生活给水系统图左侧圆圈内容
建筑设备安装识图与施工 第2章 给排水专业识图
2.3 生活给水系统施工图识图
2. 左侧圆圈在系统图中内容的识图 (1) 图2.6所示的系统图内容，就是在生活给水系统的设计说明中所叙述的：“ -1F~2F为低区，由市政给水管网供水”。 (2) 对于这部分内容，我们采用前述识读图2.3时所用的方法，就能很快读懂 这部分内容；不过，这部分内容在管道的走向和设置上，比图2.3的内容复杂一些， DN50横管在-1.500m的高度从阀门井穿越E轴墙进入地下室后，先后分为三根立 管：JL-2、JL-3、JL-13。 (3) JL-2立管上行相继穿越一楼、二楼地面，每层分别接一支支管。 (4) JL-3立管上行相继穿越一楼、二楼地面，每层分别接一支支管；在 8.400m楼板下(二层顶部)、8.000m的高度横行至1/3轴墙下垂再接了一系列的配水 点。 (5) JL-13立管上行穿越一楼地面，左右分支分别接了一系列的配水点。 同样，我们下一步还是要在平面图上来印证我们对系统图这部分认识，并且还 将在平面图的识读当中获取更多的信息和要求。

二、管道工程施工工艺 是指管道工程施工的全过程。主要包括： 1. 管材、管件的选用、测绘； 2. 支架制作安装； 3. 管道（段）预制安装； 4. 设备、容器、卫生器具、附件以及构筑物安装； 5. 管道及设备的保温、试验、试运转（行）等。
管道工程识图基础知识
三、管道工程图
单线图：次要管道。
卫生洁具
洁具排水管（常设有存水弯）
排水横管
排水立管
排出管
检查井
（1）平面图识图时应掌握的主要内容和注意事项
查明卫生器具、用水设备（开水炉、水加热器等）和升压设备（水泵、水箱等）的类型、数量、安装位置、定位尺寸。卫生器具和设备通常是用图例画出来的，它只能说明器具和设备的类型，而不能具体表示各部分的尺寸及构造，因此在识图时必须结合有关详图或技术资料，搞清楚这些器具和设备的构造、接管方式和尺寸。 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸，与室外给排水管网的连接形式、管径及坡度等。 给水引入管上一般都装有阀门，阀门若设在室外阀门井内，在平面图上就能完整地表示出来。这时，可查明阀门的型号及距建筑物的距离。 污水排出管与室外排水总管的连接，是通过检查井来实现的，要了解排出管的长度，即外墙至检查井的距离。排出管在检查井内通常采用管顶平接。
正三通管道上一支管连接螺纹阀门
三通 内接 阀门
DN25 DN25 DN25
正三通管道上一支管上连接一变径支管
三通 内接 异径管箍 或三通 补心
DN20 DN20 DN20×DN15 DN20 DN20×DN15
2.给水铸铁管及其管件
铸铁管
普压（≤0.7MP）√
低压（≤0.5MP）
高压（≤1.0MP）
它是室内排水系统的起点，污水、废水从卫生器具排水栓经器具内的水封装置或器具排水管连接的存水弯排入排水管系统。
