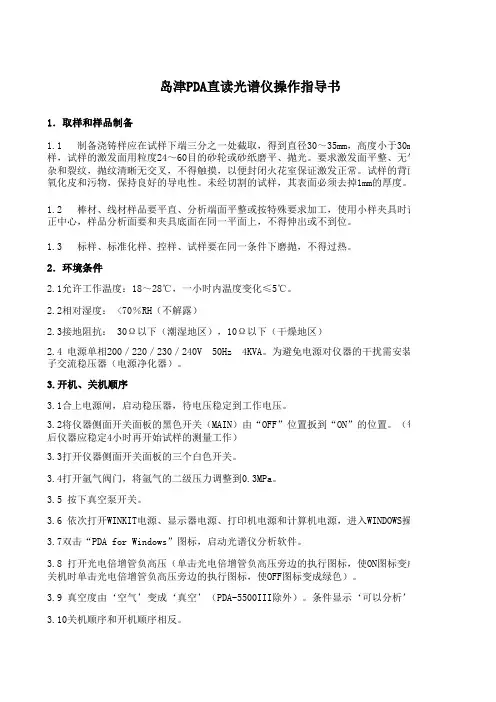

岛津PDA直读光谱仪操作指导书1．取样和样品制备1.1 制备浇铸样应在试样下端三分之一处截取，得到直径30～35mm，高度小于30mm的样，试样的激发面用粒度24～60目的砂轮或砂纸磨平、抛光。
要求激发面平整、无气孔、夹杂和裂纹，抛纹清晰无交叉，不得触摸，以便封闭火花室保证激发正常。
试样的背面要除去氧化皮和污物，保持良好的导电性。
未经切割的试样，其表面必须去掉1mm的厚度。
1.2 棒材、线材样品要平直、分析端面平整或按特殊要求加工，使用小样夹具时试样正中心，样品分析面要和夹具底面在同一平面上，不得伸出或不到位。
1.3 标样、标准化样、控样、试样要在同一条件下磨抛，不得过热。
2．环境条件2.1允许工作温度：18～28℃，一小时内温度变化≤5℃。
2.2相对湿度： <70％RH（不解露）2.3接地阻抗： 30Ω以下（潮湿地区），10Ω以下（干燥地区）2.4 电源单相200／220／230／240V 50Hz 4KVA。
为避免电源对仪器的干扰需安装5K子交流稳压器（电源净化器）。
3.开机、关机顺序3.1合上电源闸，启动稳压器，待电压稳定到工作电压。
3.2将仪器侧面开关面板的黑色开关（MAIN）由“OFF”位置扳到“ON”的位置。
（每次后仪器应稳定4小时再开始试样的测量工作）3.3打开仪器侧面开关面板的三个白色开关。
3.4打开氩气阀门，将氩气的二级压力调整到0.3MPa。
3.5 按下真空泵开关。
3.6 依次打开WINKIT电源、显示器电源、打印机电源和计算机电源，进入WINDOWS操作3.7双击“PDA for Windows”图标，启动光谱仪分析软件。
3.8 打开光电倍增管负高压（单击光电倍增管负高压旁边的执行图标，使ON图标变成绿关机时单击光电倍增管负高压旁边的执行图标，使OFF图标变成绿色）。
3.9 真空度由‘空气’变成‘真空’（PDA-5500III除外）。
条件显示‘可以分析’。
3.10关机顺序和开机顺序相反。
质量计量部炉前化验室直读光谱分析岗标准化作业指导书（一）岗位描述1光谱分析岗位是指依据国家标准，检测钢、铁中元素成分分析的作业岗位。
2光谱分析岗位要求：2.1经过上岗前的培训考核，获得质量计量部颁发的上岗证书。
2.2在规定的周期内进行分析试验，及时准确提供分析结果。
3 直读光谱分析岗位操作流程：准备工作—试样的验收及制备—试样的检测—试样的录入与传递—试样保存及调用（二）岗位职责1.执行质量、测量、能源、环境、安全体系相关规定并反馈信息。
2.熟知本岗位所涉及的能源、环境因素及控制措施③。
3.精心操作，合理使用能源、节约能源、杜绝能源浪费，控制污染物的产生。
（三）岗位主要安全注意事项1上下班及工作途中，遵守交通规则，火车道口、路口处要一慢二看三通过，时刻注意观察路上过往车辆及道路情况。
2 饮酒后严禁上岗。
身体健康状况异常及时向班组长反馈。
3 上岗人员要熟知本人安全生产责任制，熟悉本岗位危险因素、防范措施④及本岗位有关的习惯性违章违纪内容。
4 上岗人员要严格执行班组八项制度⑤：班组安全生产责任制、班组安全生产确认制度、班组安全生产联保互保制度、班组安全生产检查制度、班组安全生产培训教育制度、班组会议制度、交接班制度、班组安全生产奖惩制度。
5 正确使用和维护设备、工器具及个人防护用品。
6 制止他人违章作业，拒绝违章指挥，并越级报告；当人身安全受到威胁时，及时采取正当的紧急避险措施。
7 上下班及班中行走安全通道，严禁在包下等危险区域抄近道穿行。
8 严禁用湿手和带有油污的手套操作电器开关，禁止在电器操作台上放置盛有液体的器皿。
9 本区域配备的消防器材、一氧化碳检测仪器需进行交接班检查，并记录。
10 磨样时不许戴手套,要抓牢试样。
11 氩气瓶的防震胶圈和防震帽要齐全。
12 发送炮弹时，样盒必须拧紧，拿稳炮弹,小心轻放。
13 风动送样样盒到达后，不要马上取出样盒，等报警2秒后再开门。
报警灯亮时，禁止打开收发器门，防止机械伤害。
直读光谱仪操作规程《直读光谱仪操作规程》一、前言直读光谱仪是一种用于分析物质成分和结构的仪器，广泛应用于化学、生物、医药等领域。
为了保证光谱仪的正常运行，保护仪器和操作人员的安全，特制定本操作规程。
二、操作前准备1. 确保光谱仪处于水平稳定的工作台上，并且周围环境无干扰光源的存在。
2. 检查电源、气源和各个连接线是否牢固，并连接好。
3. 打开仪器电源，等待充分预热。
三、样品制备1. 样品应根据具体实验要求进行制备，确保样品制备符合光谱仪的测试范围，并尽量减少杂质和干扰物质的存在。
2. 将样品放置于光谱仪透射仓内，确保样品均匀分布并与光路方向垂直。
四、操作步骤1. 打开仪器软件，设置光谱仪测试参数，如波长范围、积分时间等。
2. 确认光路调节正确，光源和检测器处于良好工作状态。
3. 确认透射仓内样品处于正确位置，关闭透射仓门。
4. 点击开始测试，观察光谱曲线是否稳定，并记录数据。
5. 测试结束后，关闭仪器电源，清理样品残留物，保持仪器干净整洁。
五、注意事项1. 操作人员应穿戴实验服和防护眼镜，确保个人安全。
2. 在操作过程中谨防样品溅射和化学品飞溅，注意操作时的安全防范。
3. 使用化学试剂时，注意防火、防爆和防腐蚀，遵守化学品安全操作规程。
4. 操作结束后，关闭仪器电源，及时清理实验台面和周围环境，保持实验室整洁。
六、运行维护1. 每次使用后及时清洁和整理仪器，避免灰尘积累和机械部件损坏。
2. 定期检查光谱仪的关键部件，如光源、检测器等，保持其正常工作状态。
3. 遵守保养计划，定期进行标准样品的校准和验证，确保测试结果准确可靠。
本规程为直读光谱仪操作规程，操作人员应严格遵守以上规程，做好操作记录和实验报告。
如有任何问题，应及时向实验室负责人或相关专业人员咨询。
直读光谱仪作业指导书标题：直读光谱仪作业指导书引言：直读光谱仪作为一种常用的分析仪器，广泛应用于科研实验、工业生产等领域。
本文旨在为使用直读光谱仪进行作业的人员提供一份详细的指导手册，以便能够顺利进行相关实验和操作。
以下将从直读光谱仪的基本原理、操作步骤、注意事项等方面进行详细介绍。
第一节：直读光谱仪的基本原理直读光谱仪是一种利用光的色散现象测量不同波长光的强度的仪器。
其基本原理是通过将进入光路的光分散成不同波长的光，在光敏探测器上进行接收和测量。
直读光谱仪通常由光源、光栅、样品室和光敏探测器等主要组成部分组成。
第二节：直读光谱仪的操作步骤1. 基本设置：(a) 确保光谱仪接通电源并预热至稳定工作温度。
(b) 检查光谱仪的光源是否正常工作。
(c) 检查仪器是否处于校准状态。
2. 样品准备：(a) 准备好待测样品，并确保样品的纯度和质量。
(b) 根据实验要求，选择适当的样品室和样品槽。
3. 参数设置：(a) 设置光谱仪的起始波长和终止波长。
(b) 设置积分时间，以保证测量结果准确。
4. 开始测量：(a) 将样品放入样品槽中，确保样品与光路垂直相交。
(b) 启动测量程序，并等待测量完成。
第三节：直读光谱仪的注意事项1. 样品操作：(a) 避免使用有刺激性、有毒性或腐蚀性的样品进行实验。
(b) 在操作过程中，注意保持样品室的清洁，避免外界杂质的干扰。
2. 仪器保养：(a) 定期清洁光路，以保证测量结果的准确性。
(b) 遵循仪器操作手册的要求，定期进行仪器校准和维护。
3. 安全使用：(a) 在操作过程中，遵循实验室安全规范。
(b) 佩戴个人防护设备，如实验手套和护目镜。
结论：通过本文中对直读光谱仪的基本原理、操作步骤和注意事项的介绍，相信读者能够更好地了解和掌握直读光谱仪的使用方法。
在进行直读光谱仪相关实验和操作时，请严格按照本文的指导进行，以确保实验的安全和准确性。
如有任何疑问或困难，建议及时寻求专业人士的帮助或咨询。
第一章直读光谱仪操作规程1.开机步骤1.1首先打开UPS电源开关，按下面板上的ON键。
顺次打开光谱仪后面的总电源开关（由0位转到1位）、按下STAND BY(待机电源)和SOURCE(光源开关)。
1.2打开打印机、显示器、计算机主机的电源开关。
2.开氩气2.1 打开氩气瓶或管道氩气的阀门，调整氩气减压表，使分压表的压力约为0.6MPa。
2.2 打开氩气净化器原气、纯气开关，稳定15分钟。
3.日常分析3.1 分析程序引入在Windows桌面上双击分析程序图标，启动光谱仪分析程序，稍后出现用户名称和口令对话框，输入相应的用户名和口令，回车或单击OK钮，进入日常分析窗口。
3.2 选择分析程序在日常分析窗口用鼠标单击F10或直接按F10键，进入分析程序选择对话窗，根据不同的分析任务选择相应的分析程序。
其中，FE-00为铁基体通用标准化程序；FE-10为低合金钢分析程序；FE-11也为低合金钢分析程序，但可分析酸溶铝和酸不溶铝；FE-20为白口铸铁（或生铁）分析程序；FE-30为高速工具钢(或不锈钢)分析程序。
单击选择的分析程序，单击OK钮，或直接双击分析程序，返回分析窗口。
在火花台上放一个样品，激发3-6次，以赶尽火花室中的空气（或按Ctrl+F键冲洗）,并将分析结果删除（用鼠标单击要删除的激发序号，按Delete键可以删除分析结果，每按一次，将光标所在行删除）。
3.3 日常标准化在分析窗口用鼠标单击F7键或在分析窗口上部的菜单条上选择Measure →Standardization，随后当前分析程序下标准化所需要的再校准样品清单也会呈现在屏幕上，按照屏幕提示的样品名称和号码依次选择，按回车或点“select”。
其中元素的颜色为蓝色，表明校正的是低点；元素的颜色为黄色，表明校正的是高点。
按照屏幕提示的样品名称和号码,在火花台上放上相应的标准化样品，单击F2或按F2键，激发标准化样品，至少激发3次（不好的点可删除），重现性在允许范围内可单击F4或按F4键求出平均值，再单击F9或按F9键将平均值存入并进行下一个标准化样品的测量。

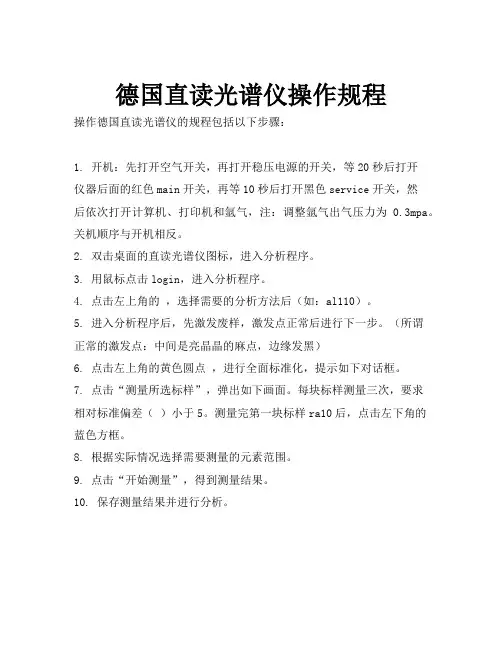

德国直读光谱仪操作规程
操作德国直读光谱仪的规程包括以下步骤：
1. 开机：先打开空气开关，再打开稳压电源的开关，等20秒后打开
仪器后面的红色main开关，再等10秒后打开黑色service开关，然
后依次打开计算机、打印机和氩气，注：调整氩气出气压力为0.3mpa。
关机顺序与开机相反。
2. 双击桌面的直读光谱仪图标，进入分析程序。
3. 用鼠标点击login，进入分析程序。
4. 点击左上角的，选择需要的分析方法后（如：al110）。
5. 进入分析程序后，先激发废样，激发点正常后进行下一步。
（所谓
正常的激发点：中间是亮晶晶的麻点，边缘发黑）
6. 点击左上角的黄色圆点，进行全面标准化，提示如下对话框。
7. 点击“测量所选标样”，弹出如下画面。
每块标样测量三次，要求
相对标准偏差（）小于5。
测量完第一块标样ra10后，点击左下角的蓝色方框。
8. 根据实际情况选择需要测量的元素范围。
9. 点击“开始测量”，得到测量结果。
10. 保存测量结果并进行分析。
直读式光谱分析仪操作规程
操作规程通常分为三部分：
第一部分、工作前的准备
1.检查设备和PC的电源电压选择开关是否设置到了适当的的输入电压
（230V/115V）。
2.检查过滤盒的刻度，确定是否需要加水。
3.将氩气压力设置为7.0巴。
如果未正确设置氩气压力，则会在火花台芯中形
成涡流。
此时将不能获得正确的测量结果。
4.此时设备已准备就绪，可以使用。
第二部分、工作中
1．按下“电源”和“光源”开关。
2．开启计算机，启动操作系统。
3．操作系统完全启动后，开启光谱仪程序“Spark Analyzer MX”（火花分析仪MX）。
4．开始测量样件或试样。
第三部分、关机整理工作
1．退出光谱分析仪程序“Spark Analyzer MX”。
2．选择“Shut down”（关闭）对话项并确认对话域。
→程序终止。
→计算机关闭。
3．推动“光源”开关。
→设备转为待机状态。
4．氩气流量自动减到最小。
这样可以保证再次开启时，设备即已准备就绪，可以直接进行测量。
5．此时设备已关闭。
Procedure1.目的和适用范围Purpose and Application Scope本文件制订了DF 直读光谱仪的操作规程，旨在准确地对钢铁材料进展化学成分定性定量分析。
This document specifiesDF direct reading spectrometer operating procedures, intend to accurately and quantitatively analyze the chemical composition of steel material.2.技术要求Technological requirements2.1运输与移动Transportation& Setting-upDF 系列光谱仪用木制标准包装箱，安装现场可用叉车〔承载力气为400kg〕来移动仪器。
假设要把仪器移动到高于或低于地面的位置，则要用叉车或万能升降车或吊车。
DF series spectrometer is delivered with standard wooden package. Forklift (carrying capacity more than 400 kg) can be used to move this instrument when installation. If the instrument should be moved higher or lower than the location of the ground, then forklift trucks or a general elevator or crane should be used.为修理与保养便利，仪器四周要留有确定空间〔距离墙壁至少0.8m〕。
仪器自身的尺寸是1.42m×1.30m ×0.92m。
此外，还要在仪器四周为打印机、计算机、氩气瓶留出空间，这样工作空间至少需要10ｍ2，与仪器相接的全部接口都位于仪器后面。
SPECTROTEST直读光谱仪使用手册1. 简介SPECTROTEST直读光谱仪是一种先进的分析仪器，用于测量和分析样品的光谱特性。
本使用手册旨在帮助用户了解光谱仪的基本操作和功能。
2. 连接光谱仪在使用光谱仪之前，首先需要将其连接到适当的电源和计算机。
请按照以下步骤进行连接：1. 将光谱仪的电源线插入可靠的电源插座。
2. 使用USB线将光谱仪连接到计算机的USB端口。
3. 启动软件在连接光谱仪后，需要启动光谱仪的控制软件。
请按照以下步骤进行操作：1. 双击桌面上的光谱仪控制软件图标。
2. 等待软件加载并显示主界面。
4. 校准光谱仪在使用光谱仪之前，需要进行校准以确保准确的测量结果。
校准光谱仪的步骤如下：1. 打开光谱仪控制软件。
2. 点击菜单中的“校准”选项。
3. 按照软件提示进行校准操作。
5. 测量样品完成光谱仪的校准后，可以开始测量样品的光谱特性了。
请按照以下步骤进行操作：1. 准备好待测样品，并将其放置在光谱仪的测量台上。
2. 在光谱仪控制软件中，点击菜单中的“测量”选项。
3. 根据软件提示选择适当的测量参数，并开始测量。
6. 分析数据一旦完成样品测量，光谱仪将提供相应的数据。
可以使用光谱仪控制软件进行数据分析和处理。
以下是一些常用的数据分析功能：- 谱线分析：分析光谱图中的谱线特征。
- 峰值识别：自动识别光谱图中的峰值。
- 数据导出：将数据导出为Excel或其他格式进行进一步处理。
7. 关闭光谱仪在使用完光谱仪后，应正确关闭光谱仪和控制软件。
请按照以下步骤进行操作：1. 在光谱仪控制软件中，点击菜单中的“关闭”选项。
2. 断开光谱仪与计算机之间的连接。
3. 关闭光谱仪的电源。
8. 故障排除如果在使用光谱仪过程中遇到问题，可以参考以下常见故障排除方法：- 确保光谱仪的连接正确，并重新连接。
- 检查光谱仪的电源线是否插入稳固，并重新插拔。
- 重启计算机并重新启动光谱仪控制软件。
以上是SPECTROTEST直读光谱仪的使用手册。
SPECTROTEST直读光谱仪操作指南1. 简介SPECTROTEST直读光谱仪是一种先进的光谱测量设备，用于分析和评估不同样本的光谱特性。
本操作指南旨在帮助您正确操作SPECTROTEST光谱仪，以获得精确的测量结果。
2. 准备工作在操作SPECTROTEST光谱仪之前，请确保完成以下准备工作：- 将光谱仪置于稳定的表面上，确保其安全固定。
- 连接光谱仪与电源适配器，并将适配器插入电源插座。
- 确保光谱仪与计算机的连接稳定，以便实时传输数据。
3. 操作步骤按照以下步骤操作SPECTROTEST光谱仪：1. 打开电源开关，等待光谱仪启动。
2. 在计算机上打开SPECTROTEST软件，并确保与光谱仪的连接已建立。
3. 在软件界面上选择所需的测量参数，包括波长范围、积分时间等。
4. 准备样本，并将其放置在光谱仪的测量台上。
5. 点击软件界面上的“开始测量”按钮，光谱仪将开始进行测量。
6. 等待测量完成后，软件将显示样本的光谱数据和测量结果。
7. 分析和评估测量结果，并根据需要进行记录或保存。
4. 注意事项在操作SPECTROTEST光谱仪时，请注意以下事项：- 请确保环境光的干扰最小化，以获得准确的测量结果。
- 避免在光谱仪附近进行震动或突然的温度变化，可能会影响测量的准确性。
- 定期清理光谱仪的测量台和光学元件，以确保其正常运行。
- 在测量样本时，使用合适的方法和技术，以避免损坏光谱仪或样本。
5. 常见问题解答以下是一些常见问题的解答，以帮助您更好地操作SPECTROTEST光谱仪：Q: 如何校准光谱仪？A: 校准光谱仪需要参考设备的操作手册或咨询厂家，以确保准确性和可靠性。
Q: 如何处理测量结果不准确的情况？A: 如果测量结果不准确，请检查样本的准备和放置是否正确，并确保测量参数设置正确。
6. 总结本操作指南介绍了SPECTROTEST直读光谱仪的操作步骤和注意事项，以及常见问题的解答。
请按照指南正确操作光谱仪，并根据需要进行分析和评估。
