文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!Verilog是一种硬件描述语言，主要用于对数字电路进行建模、仿真和综合。
FPGA时序分析FPGA (Field-Programmable Gate Array) 是一种可编程逻辑门阵列芯片，它通过配置在其内部的逻辑门和可编程连线实现不同的逻辑功能。
FPGA 在数字电路设计中广泛应用，其灵活性和可重构性使其成为快速原型设计和现场配置电路的理想选择。
然而，FPGA设计和时序分析是一个复杂的过程。
时序分析是验证设计电路的正确性以及保证其能够在时钟信号的驱动下按照预期的时间顺序工作的过程。
下面将重点介绍FPGA时序分析的基本原理和关键概念。
在FPGA设计中，时序分析主要关注以下几个方面：时钟，时钟延迟，组合逻辑路径和寄存器。
1.时钟：时钟信号在FPGA设计中起到重要作用，它用于同步各个电路模块的操作。
时钟的频率和占空比对电路实现的性能和功耗都有很大的影响。
2.时钟延迟：时钟信号在从原始源头传达到特定电路元件的过程中会有一定的延迟。
这个延迟可以由时钟发生器的性能以及时钟信号在FPGA中传输的路径和电路元件的特性决定。
3.组合逻辑路径：组合逻辑路径是指信号从输入到输出经过的一系列逻辑门的路径。
每个逻辑门都会引入一定的延迟，而组合逻辑路径的时序分析主要关注延迟和信号传播的时间约束。
4.寄存器：FPGA中的寄存器用于存储电路的中间结果或暂存数据，它们可以在时钟上升沿或下降沿触发。
寄存器的时序分析包括确定数据到达寄存器的时间以及寄存器中数据对输出的影响。
时序分析主要用于验证和优化FPGA电路设计。
通过分析时钟频率、时钟延迟和电路路径延迟，可以确定电路是否满足设计规范和时间约束。
时序分析还可以帮助设计人员优化电路以达到更好的性能，如降低时钟频率、优化组合逻辑路径、调整寄存器设置等。
在进行 FPGA 时序分析时，通常使用的工具是时序分析器。
时序分析器是一种软件工具，可以输入 FPGA 设计的网络描述、时钟频率、时钟源等信息，利用相关算法和模型计算出电路的时序性能。
常见的时序分析器包括 Xilinx 的 Vivado 和 Altera 的 Quartus。

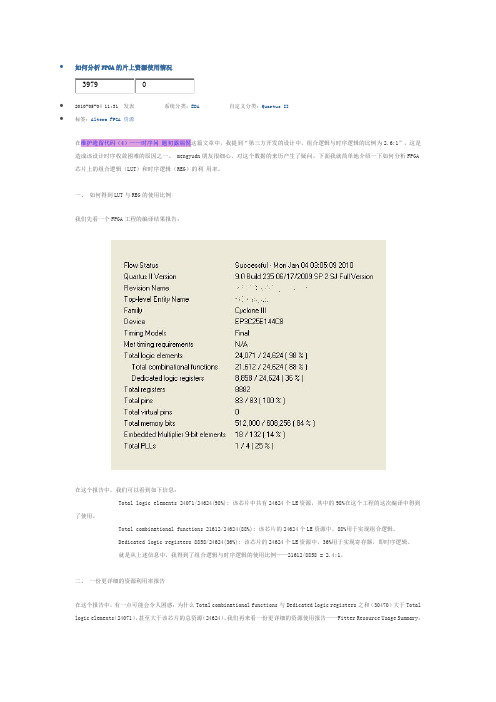

∙如何分析FPGA的片上资源使用情况∙2010-05-04 11:31 发表系统分类：EDA自定义分类：Quartus II∙标签：Altera FPGA资源在维护遗留代码（4）——时序问题初露端倪这篇文章中，我提到“第三方开发的设计中，组合逻辑与时序逻辑的比例为2.6:1”，这是造成该设计时序收敛困难的原因之一。
mengyudn朋友很细心，对这个数据的来历产生了疑问。
下面我就简单地介绍一下如何分析FPGA 芯片上的组合逻辑（LUT）和时序逻辑（REG）的利用率。
一、如何得到LUT与REG的使用比例我们先看一个FPGA工程的编译结果报告：在这个报告中，我们可以看到如下信息：Total logic elements 24071/24624(98%): 该芯片中共有24624个LE资源，其中的98%在这个工程的这次编译中得到了使用。
Total combinational functions 21612/24624(88%): 该芯片的24624个LE资源中，88%用于实现组合逻辑。
Dedicated logic registers 8858/24624(36%): 该芯片的24624个LE资源中，36%用于实现寄存器，即时序逻辑。
就是从上述信息中，我得到了组合逻辑与时序逻辑的使用比例——21612/8858 = 2.4:1。
二、一份更详细的资源利用率报告在这个报告中，有一点可能会令人困惑：为什么Total combinational functions与Dedicated logic registers之和（30470）大于Total logic elements（24071），甚至大于该芯片的总资源（24624）。
我们再来看一份更详细的资源使用报告——Fitter Resource Usage Summary：这份报告包含很多信息，在这里我们只需要关心Total logic elements一项。

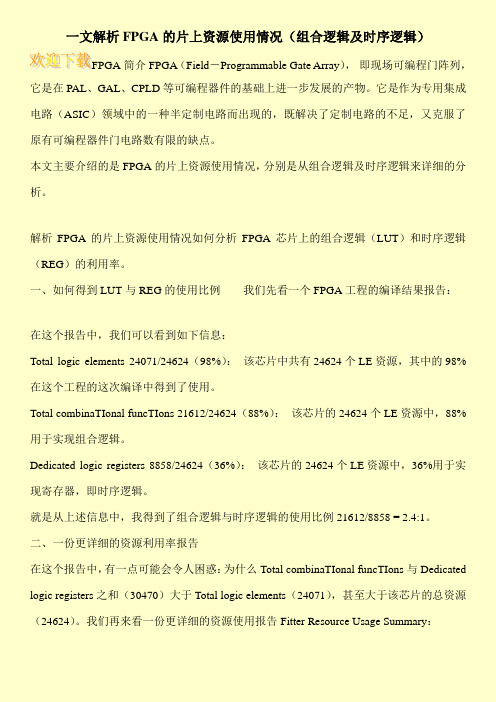

一文解析FPGA的片上资源使用情况（组合逻辑及时序逻辑）FPGA简介FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
本文主要介绍的是FPGA的片上资源使用情况，分别是从组合逻辑及时序逻辑来详细的分析。
解析FPGA的片上资源使用情况如何分析FPGA芯片上的组合逻辑（LUT）和时序逻辑（REG）的利用率。
一、如何得到LUT与REG的使用比例我们先看一个FPGA工程的编译结果报告：在这个报告中，我们可以看到如下信息：Total logic elements 24071/24624（98%）：该芯片中共有24624个LE资源，其中的98%在这个工程的这次编译中得到了使用。
Total combinaTIonal funcTIons 21612/24624（88%）：该芯片的24624个LE资源中，88%用于实现组合逻辑。
Dedicated logic registers 8858/24624（36%）：该芯片的24624个LE资源中，36%用于实现寄存器，即时序逻辑。
就是从上述信息中，我得到了组合逻辑与时序逻辑的使用比例21612/8858 = 2.4:1。
二、一份更详细的资源利用率报告在这个报告中，有一点可能会令人困惑：为什么Total combinaTIonal funcTIons与Dedicated logic registers之和（30470）大于Total logic elements（24071），甚至大于该芯片的总资源（24624）。
我们再来看一份更详细的资源使用报告Fitter Resource Usage Summary：这份报告包含很多信息，在这里我们只需要关心Total logic elements一项。
时序逻辑组合逻辑时序逻辑与组合逻辑的应用时序逻辑和组合逻辑是数字电路设计中的两个重要概念，它们分别用来描述数字电路中的时序和组合关系。
本文将介绍时序逻辑和组合逻辑的基本概念及其在电路设计中的应用。
一、时序逻辑时序逻辑是描述数字电路中时序关系的逻辑模型。
它主要用于描述电路中不同部件之间的时序关系，例如时钟信号的传递、触发器的状态转换等。
时序逻辑的设计侧重于电路的运行顺序以及电路的状态转换。
在时序逻辑中，最重要的概念是时钟信号。
时钟信号是时序电路中的基准信号，它用于同步电路中的各个部件。
时钟信号的变化决定了电路中各个部件的工作时机，以及数据的传输顺序。
在时序逻辑中，时钟信号的上升沿和下降沿是非常重要的，因为它们在电路中触发状态的改变。
时序逻辑中常用的元件包括触发器、计数器、移位寄存器等。
触发器是一种存储器件，可以存储一个或多个比特的信息，并在时钟信号的作用下改变其状态。
计数器是一种能够计数的电路，它可以根据时钟信号的变化进行计数操作。
移位寄存器是一种能够将数据进行移位操作的电路，它可以在时钟信号的作用下将输入数据按照一定的规则进行移位。
时序逻辑在数字电路中的应用非常广泛。
例如，在计算机的中央处理器（CPU）中，时序逻辑用于控制指令的执行顺序以及数据的传输。
在通信系统中，时序逻辑用于控制数据的传输速率和时序同步。
此外，时序逻辑还广泛应用于各种数字系统中，如嵌入式系统、数字信号处理器等。
二、组合逻辑组合逻辑是描述数字电路中组合关系的逻辑模型。
它主要用于描述电路中输入和输出之间的组合关系，例如门电路的逻辑运算、多路选择器的选择等。
组合逻辑的设计侧重于电路的逻辑运算和数据的处理。
在组合逻辑中，最基本的元件是逻辑门。
逻辑门是一种能够进行逻辑运算的电路，包括与门、或门、非门等。
与门输出的结果只有在所有输入都为1时才为1，或门输出的结果只要有一个输入为1就为1，非门将输入信号取反。
通过逻辑门的组合，可以实现各种复杂的逻辑运算。
Verilog最占用FPGA逻辑资源的语法1. 引言FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，它可以根据用户的需求进行逻辑电路的重新配置。
Verilog是一种硬件描述语言（HDL），用于描述数字系统的结构和行为。
在FPGA设计中，使用Verilog语言编写的代码将被综合为逻辑电路，并映射到FPGA的可编程逻辑资源上。
本文将介绍Verilog中最占用FPGA逻辑资源的语法，帮助读者了解如何优化FPGA设计，提高资源利用率。
2. 时序逻辑与组合逻辑在Verilog中，我们可以使用组合逻辑和时序逻辑来描述电路行为。
组合逻辑仅基于输入信号的当前值，而时序逻辑还考虑了输入信号的变化过程。
时序逻辑通常需要使用寄存器来存储状态信息，因此会占用更多的FPGA逻辑资源。
3. 寄存器寄存器是时序逻辑的基本构建单元，它用于存储状态信息。
在Verilog中，我们使用reg关键字声明寄存器。
寄存器占用的逻辑资源与其位宽和数量相关。
较宽的寄存器和大量的寄存器会占用更多的FPGA逻辑资源。
reg [7:0] data; // 8位宽的寄存器reg [31:0] counter [3:0]; // 4个32位宽的寄存器当我们需要实现复杂的状态机或计数器时，使用大量寄存器是常见的。
然而，过多的寄存器会导致逻辑资源的浪费，因此需要合理使用寄存器。
4. 多路选择器和复用器多路选择器（MUX）和复用器（MUX）是常用的逻辑电路，它们可以将多个输入信号选择或复用到一个输出信号上。
在Verilog中，我们可以使用case语句或条件运算符?:来实现多路选择器和复用器。
然而，使用过多的多路选择器和复用器会占用大量的逻辑资源。
// 使用case语句实现4:1多路选择器reg [1:0] select;wire out;always @*case (select)2'b00: out = in0;2'b01: out = in1;2'b10: out = in2;2'b11: out = in3;endcase// 使用条件运算符实现4:1多路选择器reg [1:0] select;wire out;assign out = (select == 2'b00) ? in0 :(select == 2'b01) ? in1 :(select == 2'b10) ? in2 :(select == 2'b11) ? in3 : 1'bz;在设计中，我们应该尽量减少多路选择器和复用器的使用，以节省逻辑资源。

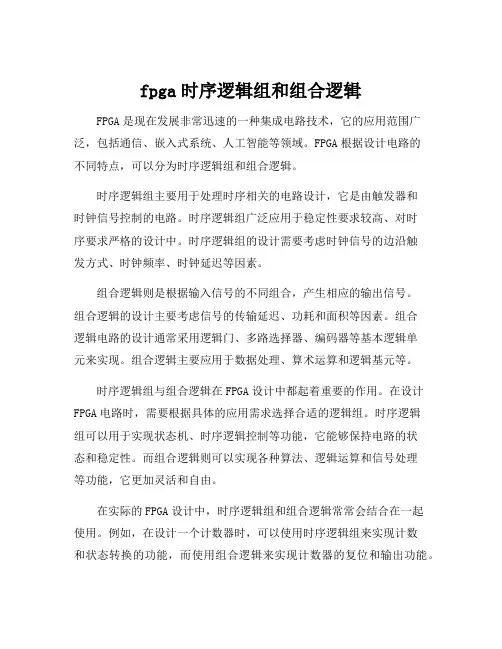

fpga时序逻辑和组合逻辑FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种集成电路芯片，可以根据需要进行可编程和可重新配置的硬件设计。
FPGA中的逻辑可以分为时序逻辑和组合逻辑。
1.组合逻辑（Combinational Logic）：组合逻辑是一种无记忆的逻辑，其输出仅与当前输入有关，没有时序（时钟）要求。
组合逻辑电路由逻辑门组成，例如AND门、OR门、NOT门等。
组合逻辑的输出只取决于当前的输入信号，并且输出的时刻不受电路中其他信号的影响。
组合逻辑电路可以用布尔代数和真值表来描述，可以通过Karnaugh图、逻辑门电路或编程语言进行设计和实现。
对于FPGA而言，组合逻辑通常被用于处理输入信号之间的关系，从而生成输出信号。
2.时序逻辑（Sequential Logic）：时序逻辑是一种基于时钟信号的逻辑，它包含电路的状态存储元件（如触发器或寄存器）。
时序逻辑具有一定的记忆功能，可以根据其存储的先前状态和时钟信号来决定输出。
时序逻辑的输出受到电路的当前状态和时钟信号的控制。
时序逻辑电路通常用于需要保留状态信息和实现时序控制的场景。
通过使用时钟信号来同步时序逻辑中不同的部分，可以确保它们在正确的时相进行操作，从而实现复杂的逻辑功能。
在FPGA中，常常将组合逻辑和时序逻辑结合起来实现特定的功能。
组合逻辑用于处理输入信号之间的关系，而时序逻辑则用于实现状态存储和时序控制。
通过在FPGA中使用逻辑元件和触发器等元件，可以构建出复杂的数字电路和逻辑功能。
为了正确设计和实现FPGA逻辑，需要深入了解组合逻辑和时序逻辑的原理和特性，并根据具体应用场景进行合适的设计。
第1篇1. FPGA是什么？FPGA（现场可编程门阵列）是一种可编程逻辑器件，它可以根据用户的需求进行编程，实现各种数字电路功能。
FPGA具有高灵活性、高集成度、低功耗等优点，广泛应用于通信、工业控制、消费电子等领域。
答案：FPGA是一种可编程逻辑器件，可以根据用户需求进行编程，实现各种数字电路功能。
2. VHDL和Verilog的区别是什么？VHDL和Verilog都是硬件描述语言，用于描述数字电路和系统。
两者在语法和功能上存在一些差异：- VHDL是一种强类型语言，具有丰富的数据类型和操作符，易于编写复杂的数字电路描述。
- Verilog是一种弱类型语言，数据类型较为简单，但具有简洁的语法，便于快速编写代码。
答案：VHDL和Verilog的区别在于数据类型和语法，VHDL是强类型语言，Verilog 是弱类型语言。
3. 什么是FPGA的时钟域交叉问题？FPGA的时钟域交叉问题是指当多个时钟域的信号进行交互时，可能会出现信号竞争、数据丢失等现象，导致系统性能下降或功能失效。
答案：FPGA的时钟域交叉问题是指当多个时钟域的信号进行交互时，可能会出现信号竞争、数据丢失等现象。
4. 如何处理FPGA的时序问题？处理FPGA的时序问题主要包括以下几个方面：- 设计合理的时钟树，确保时钟信号在各个模块之间稳定传播。
- 合理设置时钟分频、倍频等参数，避免时钟抖动。
- 优化模块设计，减少信号路径长度，降低信号传播延迟。
- 进行时序仿真，确保满足设计要求。
答案：处理FPGA的时序问题主要包括设计合理的时钟树、设置时钟参数、优化模块设计和进行时序仿真。
5. FPGA的配置过程是怎样的？FPGA的配置过程主要包括以下几个步骤：- 编写配置文件：使用VHDL或Verilog等硬件描述语言编写配置文件，描述FPGA 内部电路的结构和功能。
- 编译配置文件：使用FPGA厂商提供的编译工具对配置文件进行编译，生成门级网表。
fpga语法知识点总结一、Verilog语言Verilog是一种硬件描述语言（HDL），用于描述数字电路和系统级设计。
在FPGA设计中，Verilog语言常常用于描述逻辑功能和时序控制。
Verilog语言包括模块、端口、信号声明、组合逻辑、时序逻辑、行为模拟等部分。
1. 模块：Verilog中的模块是一个最基本的组织单位，它类似于面向对象编程中的类。
每个模块都有自己的输入输出端口和内部逻辑实现。
在FPGA设计中，通常会设计多个模块来实现不同的功能，然后将这些模块连接起来，构成一个完整的系统。
2. 端口：在Verilog中，端口用于定义模块与外部环境的接口。
端口可以被定义为输入端口（input）、输出端口（output）、双向端口（inout）等，用于进行与外部信号的通信。
3. 信号声明：在Verilog中，信号用于传递逻辑信息。
信号可以是单个的位（bit）信号，也可以是多位（bus）信号。
在FPGA设计中，对信号的声明和使用是非常重要的，可以影响到设计的性能和资源占用。
4. 组合逻辑：组合逻辑是一种不含时钟的逻辑电路，其输出仅由输入决定。
在Verilog中，组合逻辑常常使用逻辑运算符和条件语句来描述。
5. 时序逻辑：时序逻辑是一种包含时钟信号的逻辑电路，其输出由时钟信号和输入信号共同决定。
在FPGA设计中，时序逻辑和时序约束非常重要，可以影响到设计的时序性能。
6. 行为模拟：行为模拟是一种用于验证设计功能和性能的技术。
在Verilog中，可以使用行为模拟语句来描述设计的行为，并进行仿真验证。
二、VHDL语言VHDL（VHSIC Hardware Description Language）是一种硬件描述语言，用于描述数字电路和系统级设计。
在FPGA设计中，VHDL语言和Verilog语言一样，用于描述逻辑功能和时序控制。
VHDL语言包括实体、端口、信号声明、组合逻辑、时序逻辑、行为模拟等部分。
1. 实体：在VHDL中，实体是描述一个硬件单元的基本描述。
fpga组合逻辑反馈电路FPGA组合逻辑反馈电路FPGA（Field-Programmable Gate Array）是一种可以通过编程配置实现特定功能的可重构数字电路。
而组合逻辑反馈电路则是FPGA中重要的一种电路结构，它由组合逻辑电路和时序逻辑电路相结合而成，具有广泛的应用领域。
组合逻辑反馈电路的基本原理是通过将输出信号通过反馈回路重新引入到输入端，来实现电路的功能。
这样做的好处是可以使电路具有记忆功能，能够存储和处理一定的信息。
在FPGA中，组合逻辑反馈电路常用于实现状态机、计数器、数据处理等功能。
在组合逻辑反馈电路中，最基本的元件是逻辑门。
逻辑门是由晶体管或其他可控制的开关构成的，它能够根据输入信号的不同组合产生不同的输出信号。
常用的逻辑门有与门、或门、非门、异或门等，它们能够实现逻辑运算中的与、或、非、异或等操作。
通过组合逻辑门的组合，可以构建出复杂的逻辑电路，实现更加复杂的功能。
在FPGA中，通过将多个逻辑门连接在一起，并添加适当的输入和输出信号，可以实现各种逻辑运算，如加法、减法、乘法等。
这种组合逻辑电路是实现数字逻辑功能的基础。
与组合逻辑电路相对应的是时序逻辑电路。
时序逻辑电路是基于时钟信号进行工作的，它具有存储功能，并能根据时钟信号的变化来改变输出信号。
时序逻辑电路常用于存储器、寄存器、时钟分频器等应用中。
在FPGA中，组合逻辑反馈电路将组合逻辑电路和时序逻辑电路相结合，实现了逻辑功能的存储和处理。
通过将输出信号反馈回输入端，可以实现状态机的功能。
状态机是一种能够根据输入信号和当前状态来改变输出信号和下一个状态的电路。
它常用于控制系统、通信系统等领域。
除了状态机，组合逻辑反馈电路还可以实现计数器的功能。
计数器是一种能够对输入信号进行计数的电路，它可以实现数字计数、频率分频等功能。
在FPGA中，可以通过组合逻辑反馈电路实现各种类型的计数器，如二进制计数器、BCD计数器等。
组合逻辑反馈电路还可以用于数据处理。
FPGA程序中组合逻辑和时序逻辑的运用
1、时序逻辑以及组合逻辑使用问题
在编写程序中关于时序的控制中，我们经常会遇到关于组合逻辑和时序逻辑的许多问题，最典型的是组合逻辑和时序逻辑的混合使用，导致程序中的时序可控性降低，调试起来让我们很头疼。
2、组合逻辑以及时序逻辑的使用分析
为此分析一下组合逻辑和时序逻辑的使用来加深对这两种逻辑的使用是有
必要的。
组合逻辑适用于门级建模以及数据流建模，其开始于assign，依赖于各种操作符（算数、逻辑、关系、等价、按位、缩减、拼接、移位、重复、条件等操作运算符）。
时序逻辑适用于行为级建模，其使用一般建立在时钟之上，以always@（*）或initial语句开始，使用电平敏感的时序控制机制，运用行为语句：if—else条
件语句、case多路分支语句、while循环、for循环、repeat循环、forever循环等，又分为并行块以及顺序块等。
在使用中我们会使用单纯的时序逻辑，单纯的组合逻辑，或者两种逻辑混合使用来建立我们的整个模块系统以及逻辑控制。
但是不同的使用方式会带来不同的问题，当然这都是建立在各自逻辑的使用性能的基础上的。
3、实例分析以及解决方案
下来将会简单的举几个例子来说明义下一些会遇到的问题：
1、单纯的时序逻辑
一般的程序设计都是建立在时钟之上的的可控低速数据传输的操作，因
此明了的时序控制可以是我们的程序的运行具有很高的可操作和控制性。
如下图：
clk
red_n
data16'hffff16'bad01
使用确认的时序，我们可以很明确的知道，我们的数据的改变，很容易控制并改变。
2、单纯的组合逻辑
组合逻辑，在数据传输工程中的使用，可以实时的检测到数据流的变化。
如图：
clk
data016'hfe2116'had01
data116'h001316'h32dc
data0&data116'had13
16'hfc3316'hbfdd
3、组合逻辑和时序逻辑的混合使用
在程序中使用组合逻辑可以节省逻辑资源，但是组合逻辑使用时要注意，使用组合逻辑生成的信号，如果再使用时序逻辑去判定，或者作为触发
条件时会有信号但是触发不到的情况。
因为组合逻辑建立的信号不一定
符合时序逻辑，他的信号宽度可能无法满足时序中的建立时间和保持时
间，从而在使用chipscop调试过程中可以看到有信号，但是不能执行在
此信号为触发条件的语句和逻辑。
如下：
clk
Temp_0
Temp_0_re
Temp_1
Temp_1_re
Temp_1_re&Temp_0
Temp_0_re&Temp_1
assign temp_0 = ((!arm_cs)&&( !arm_ce)&&(addr == 16’h2200))?0:1;
always@(posedge clk, negedge reset_n)
begin
if(!reset_n)begin
temp_1 <= 0;
end
else begin
temp_1<= temp_0;
end
end
assign r_temp = temp_0&(! temp_1_re);
assign f_temp = temp_1&(! Temp_0_re);
因此建议，使用组合逻辑产生的信号作为触发信号时，为保证所得到的触发条件可靠。
最好将其延时两拍后，再作触发信号；或者在产生触发信号源时就是用时序逻辑，可以保证所得到的信号是可以满足时钟的建立时间以及保持时间。
在上面的程序中，我们可以在生成temp_0时就使用时序逻辑来实现，就不会出问题了。
（还有另外的一种方式！！）。
