链条 工作原理

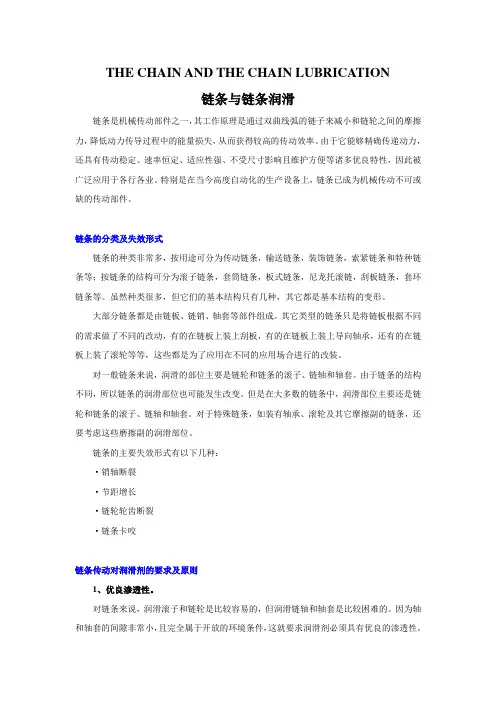

THE CHAIN AND THE CHAIN LUBRICATION

链条与链条润滑

链条是机械传动部件之一，其工作原理是通过双曲线弧的链子来减小和链轮之间的摩擦力，降低动力传导过程中的能量损失，从而获得较高的传动效率。由于它能够精确传递动力，还具有传动稳定、速率恒定、适应性强、不受尺寸影响且维护方便等诸多优良特性，因此被广泛应用于各行各业。特别是在当今高度自动化的生产设备上，链条已成为机械传动不可或缺的传动部件。

链条的分类及失效形式

链条的种类非常多，按用途可分为传动链条，输送链条，装饰链条，索紧链条和特种链条等；按链条的结构可分为滚子链条，套筒链条，板式链条，尼龙托滚链，刮板链条，套环链条等。虽然种类很多，但它们的基本结构只有几种，其它都是基本结构的变形。

大部分链条都是由链板、链销、轴套等部件组成。其它类型的链条只是将链板根据不同的需求做了不同的改动，有的在链板上装上刮板，有的在链板上装上导向轴承，还有的在链板上装了滚轮等等，这些都是为了应用在不同的应用场合进行的改装。

对一般链条来说，润滑的部位主要是链轮和链条的滚子、链轴和轴套。由于链条的结构不同，所以链条的润滑部位也可能发生改变。但是在大多数的链条中，润滑部位主要还是链轮和链条的滚子、链轴和轴套。对于特殊链条，如装有轴承、滚轮及其它摩擦副的链条，还要考虑这些磨擦副的润滑部位。

链条的主要失效形式有以下几种：

·销轴断裂

·节距增长

·链轮轮齿断裂

·链条卡咬

链条传动对润滑剂的要求及原则

1、优良渗透性。

对链条来说，润滑滚子和链轮是比较容易的，但润滑链轴和轴套是比较困难的。因为轴和轴套的间隙非常小，且完全属于开放的环境条件，这就要求润滑剂必须具有优良的渗透性。润滑油如果没有很好的渗透性，就不能渗透到轴和轴套的内部，就不能润滑轴和轴套。

2、极佳粘附性。

链条在运行时，由于高速的作用，润滑油会被甩脱。低速时润滑油由于重力的作用会流滴。所有这些不仅会污染环境和产品，而且还会造成大量的浪费。因此要求润滑油要具有良好的黏附性，能够牢牢的黏附在摩擦表面，而不会因各种作用脱落。

链条工作原理

链条工作原理是指将链条贯穿在多个轮齿上以传递动力或承载物体的一种机械传动方式。链条由一系列轮齿连接而成，轮齿上的链节通过轮齿之间的连接销相连，形成连续的链条。链条工作原理主要包括链条的受力分析、链节之间的摩擦与滑移以及链环弯曲变形等方面。

在链条工作时，动力源（如发动机或电动机）通过传动装置（如齿轮或皮带轮）带动链条进行旋转。旋转的链条会拉动被连接的轮齿，从而实现动力或物体的传递。

链条的受力分析是链条工作原理的关键之一。链条受到的受力主要包括张紧力和弯曲力。张紧力是链条中各链节受到的拉力，主要由动力源的作用引起。弯曲力是链条弯曲时产生的力，主要由链条自身的重量和被传递物体的重力引起。合理的受力分析可以确保链条的可靠传动和工作安全。

链节之间的摩擦与滑移也是链条工作原理的重要内容。当链节受到张紧力时，链节与轮齿之间产生摩擦力。摩擦力使得链节牢固地固定在轮齿上，并实现动力的传递。但在链条工作时，由于链条的摆动和外部载荷的变化，链节与轮齿之间也会发生一定的滑移。适当的摩擦力和滑移量可以保证链条的正常工作，并减小链条的磨损和能量损失。

此外，链环弯曲变形也会影响链条的工作。链环在使用过程中会受到张紧力的作用而产生一定的变形，这种变形可能会引起链条的弯曲和侧向移动。合理的链环设计和适当的链条张紧可以减小链条的变形，并提高链条的工作效率和寿命。

总的来说，链条工作原理是通过将链条贯穿在多个轮齿上，通过链节之间的连接进行动力传递或物体承载。链条的受力分析、摩擦与滑移以及链环弯曲变形等方面的考虑都是确保链条工作安全可靠和高效工作的重要因素。

链传动的工作原理

1、工作原理

链传动是以链条作为中间挠性传动件，通过链节与链轮齿的不断啮合和脱开而传递运动和动力的，它属于啮合传动。如图1所示：

图1.链传动工作原理

1—主动链轮 2—链条 3—从动链轮

链传动由主动链轮1、链条2和从动链轮3组成。当主动链轮转动时，通过链条与链轮之间的啮合力带动从动链轮跟着旋转，同时将主动轴的运动和动力传递给从动轴。

2、链传动的分类和特点

根据用途的不同，链传动分为传动链、起重链和牵引链。传动链用来传递动力和运动，起重链用于起重机械中提升重物，牵引链用于链式输送机中移动重物。

（1）链传动的主要优点

①链传动是具有中间挠性件的啮合传动。与带传动相比，链传动无弹性滑动和打滑现象，故能保证准确的平均传动比，且其传动效率较高、结构紧凑、传递功率大、张紧力比带传动小，作用在传动轴与轴承上的力较小，但无过载保护作用。

①在相同功率条件下，链传动比带传动结构紧凑，并适用于低速、重载下工作。

①与齿轮传动相比，链传动结构简单，加工成本低，安装精度要求低，适用于较大中心距的传动，能在高温、多尘、油污等恶劣的环境中工作。

（2）链传动的主要缺点

①链条与链轮工作时磨损较快，使用寿命较短，磨损后链条的节距增大，链轮齿形变窄，链条在啮合时会发出“咯咯”的响声，甚至造成脱链现象。

①只能传递平行轴间的同向回转运动，安装时对两轮轴线的平行度要求较高。链条不适宜装在两个呈水平位置的链轮上传动，这样容易发生脱链或顶齿。

①由于链条进入链轮后形成多边形折线，从而使链条速度忽大忽小地周期性变化，并伴有链条的上下抖动。因此，链传动的瞬时传动比不恒定，传动平稳性较差，有冲击和噪声，不宜用于高速和急速反向的场合。

①制造费用较高。

链连接的工作原理

链连接是指通过链条将两个或多个物体连接在一起，使其能够相对运动或传递力量。链连接广泛应用于机械领域，如汽车、船舶、机床等，也常见于生活中的各种锁链、项链等。那么，链连接是如何工作的呢？

我们来了解一下链条的基本结构。链条由许多环节组成，每个环节都有一个开口和一个闭口。开口和闭口之间的部分称为链节，链节之间通过铰链连接。铰链是一个可以旋转的连接件，使得相邻链节能够相对运动。

链连接的工作原理可以分为两个方面：力的传递和相对运动。

首先是力的传递。当外力作用于链条的一个环节上时，这个环节会受到力的作用，力沿着链条传递到其他环节上。由于铰链的存在，相邻链节可以相对运动，使得力能够传递到整个链条中。这样，链条就可以承受和传递较大的力量。

其次是相对运动。由于链条中的铰链连接，相邻链节可以相对运动。当一个链节受到外力作用时，它会通过铰链传递力量给相邻链节，从而使得链条产生相对运动。这种相对运动可以是旋转、弯曲或滑动等形式，具体取决于链条的设计和应用场景。

链连接的工作原理还与链条的材料和结构有关。链条通常由金属材料制成，如钢、铁等。这些材料具有较高的强度和耐磨性，能够承受较大的力量和长时间的使用。此外，链条的结构也会影响其工作性能。例如，链条的环节形状、铰链的设计和制造工艺等都会对链连接的工作原理产生影响。

需要注意的是，链连接的工作原理在实际应用中还需要考虑其他因素。例如，链条的润滑和保养、工作环境的温度和湿度等都会影响链连接的工作效果和寿命。因此，在使用链连接时，需要根据具体情况进行合理的选择和使用。

链连接通过链条将物体连接在一起，实现力的传递和相对运动。它可以承受较大的力量，广泛应用于机械领域和生活中。深入了解链连接的工作原理，有助于我们更好地理解和应用链条，提高工作效率和安全性。
