电子元件的构造和工作原理

二极管的工作原理与特性分析二极管是一种电子元件，在电子电路中扮演着重要的角色。

它作为一种半导体器件，具有独特的工作原理和特性，对于电子技术的发展起到了重要的推动作用。

1. 基本构造二极管是由两个不同材料构成的P型和N型半导体材料组成。

它有一条p-n结，即P区和N区之间的交界处。

P区富含正电荷，而N区富含负电荷。

这种特殊的结构决定了二极管的特性。

2. 工作原理二极管的工作原理基于P-N结形成的内建电场。

当不加电压时，内建电场会将自由电子从N区传输到P区，同时会将空穴从P区传输到N区。

这个过程被称为扩散。

当向二极管加正向偏置电压时，即正极连接P区，负极连接N区，内建电场受到抑制。

自由电子会被电场吸引到P区，空穴会被抑制在N区。

这样，P区内的电子浓度增加，N区内的空穴浓度增加，形成电子流和空穴流的导电状态。

这个过程被称为正向导通。

相反，当向二极管加反向偏置电压时，即正极连接N区，负极连接P区，内建电场受到增强。

自由电子会被电场抑制在N区，空穴会被电场吸引到P区。

这样，内建电场阻碍了电子流和空穴流的导电状态，二极管处于反向截止状态。

3. 特性分析二极管的关键特性是单向导通性。

正向导通时，二极管具有低电阻，几乎没有电压降。

而反向截止时，二极管具有高电阻，即使有微小的反向电流，也能有效抑制。

此外，正向导通时二极管还有一个特殊的特性，即正向压降。

当正向电压超过二极管的截止电压（一般在0.6V-0.7V之间），电流急剧增加，且电压变化很小。

这使得二极管可以用作电压稳压器件。

另外一个重要特性是二极管的响应速度。

由于其内部结构简单，二极管具有非常快的响应速度，可用于高频电路以及快速开关应用中。

此外，二极管还具有非线性的伏安特性，这使得它可以被用作整流器件，将交流电转换为直流电。

这在电源和通信设备中起到了关键作用。

4. 应用领域二极管应用广泛，常见的应用包括电源电路、整流器、放大器、调制器、开关、放电管等。

二极管的小体积、低功耗以及快速的响应速度使其成为现代电子设备必不可少的组成部分。

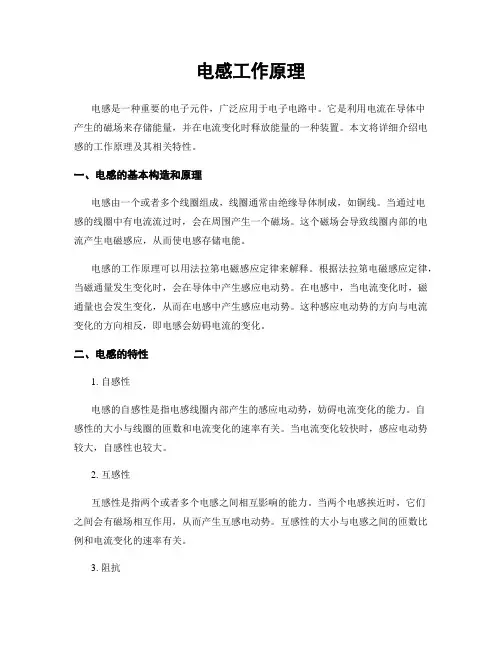

电感工作原理电感是一种重要的电子元件，广泛应用于电子电路中。

它是利用电流在导体中产生的磁场来存储能量，并在电流变化时释放能量的一种装置。

本文将详细介绍电感的工作原理及其相关特性。

一、电感的基本构造和原理电感由一个或者多个线圈组成，线圈通常由绝缘导体制成，如铜线。

当通过电感的线圈中有电流流过时，会在周围产生一个磁场。

这个磁场会导致线圈内部的电流产生电磁感应，从而使电感存储电能。

电感的工作原理可以用法拉第电磁感应定律来解释。

根据法拉第电磁感应定律，当磁通量发生变化时，会在导体中产生感应电动势。

在电感中，当电流变化时，磁通量也会发生变化，从而在电感中产生感应电动势。

这种感应电动势的方向与电流变化的方向相反，即电感会妨碍电流的变化。

二、电感的特性1. 自感性电感的自感性是指电感线圈内部产生的感应电动势，妨碍电流变化的能力。

自感性的大小与线圈的匝数和电流变化的速率有关。

当电流变化较快时，感应电动势较大，自感性也较大。

2. 互感性互感性是指两个或者多个电感之间相互影响的能力。

当两个电感挨近时，它们之间会有磁场相互作用，从而产生互感电动势。

互感性的大小与电感之间的匝数比例和电流变化的速率有关。

3. 阻抗电感对交流电的妨碍作用被称为电感的阻抗。

电感的阻抗与电感的自感性和电流频率有关。

在直流电路中，电感对电流没有妨碍作用，阻抗为零。

但在交流电路中，电感对电流的变化有妨碍作用，阻抗随频率增加而增加。

4. 能量存储电感能够将电能转换为磁能，并在电流变化时释放磁能。

电感存储的能量与线圈的电感值和电流的平方成正比。

当电流变化时，电感会释放存储的能量。

5. 应用电感在电子电路中有广泛的应用。

例如，它可以用作滤波器，通过妨碍特定频率的信号来滤除噪音。

电感还可以用于变压器和电感耦合器等电路中，用于传递信号或者改变电压。

三、电感的选择和设计在选择和设计电感时，需要考虑以下因素：1. 电感值：根据电路需求选择合适的电感值，通常以亨利（H）为单位。

二极管工作原理引言概述：二极管是一种常见的电子元件，具有电流只能单向流动的特性。

它在电子领域中有着广泛的应用，如整流、放大、调制等。

本文将详细阐述二极管的工作原理。

正文内容：1. 构造与特性1.1 PN结构：二极管由P型半导体和N型半导体组成，它们通过PN结相连接。

P型半导体中的杂质含有三价元素，N型半导体中的杂质含有五价元素。

PN 结的形成使得二极管具有单向导电性。

1.2 电压与电流特性：当二极管正向偏置时，即正极连接到P区，负极连接到N区，电流可以流动。

而当二极管反向偏置时，即正极连接到N区，负极连接到P 区，电流无法流动。

2. 正向工作原理2.1 压降特性：正向偏置时，PN结上的电压会引起电子从N区向P区挪移，同时空穴从P区向N区挪移。

这种挪移产生的电压降称为正向压降。

2.2 导通状态：当正向电压大于二极管的正向压降时，二极管进入导通状态，电流可以流过二极管。

此时，二极管的电阻非常小，几乎可以看做是导线。

3. 反向工作原理3.1 老化效应：反向偏置时，PN结上的电压会阻挠电子和空穴的挪移，但仍会有少量的载流子穿过结。

这种现象称为反向漏电流，其大小与二极管的质量和温度有关。

3.2 倒向压降：反向偏置时，PN结上的电压称为倒向压降。

当倒向电压超过二极管的额定值时，反向电流急剧增大，这可能会损坏二极管。

4. 二极管的应用4.1 整流：二极管的单向导电性使其适合于电流的整流，将交流电转换为直流电。

4.2 放大：二极管的非线性特性可以用于信号的放大，如调制电路中的调制作用。

4.3 开关：二极管可以用作开关，当正向偏置时，它处于导通状态，反向偏置时，它处于截止状态。

5. 总结综上所述，二极管是一种电子元件，通过PN结的单向导电性实现了电流的单向流动。

正向工作时，二极管处于导通状态，反向工作时，二极管处于截止状态。

二极管的应用包括整流、放大和开关等。

在实际应用中，需要注意二极管的正向和反向电压，以避免损坏。

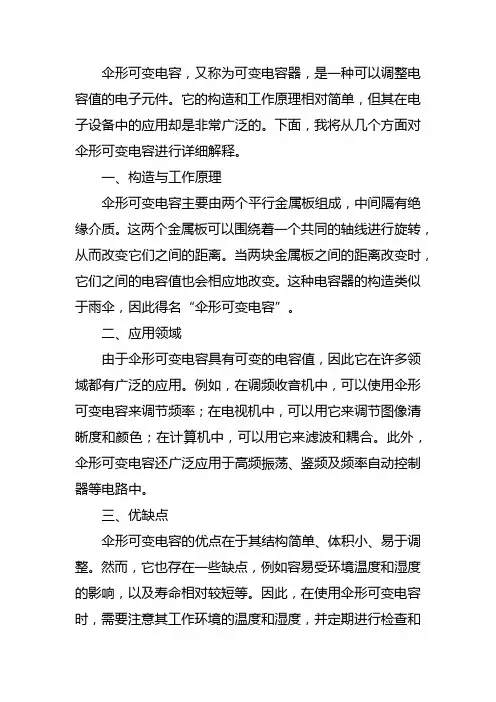

伞形可变电容，又称为可变电容器，是一种可以调整电容值的电子元件。

它的构造和工作原理相对简单，但其在电子设备中的应用却是非常广泛的。

下面，我将从几个方面对伞形可变电容进行详细解释。

一、构造与工作原理伞形可变电容主要由两个平行金属板组成，中间隔有绝缘介质。

这两个金属板可以围绕着一个共同的轴线进行旋转，从而改变它们之间的距离。

当两块金属板之间的距离改变时，它们之间的电容值也会相应地改变。

这种电容器的构造类似于雨伞，因此得名“伞形可变电容”。

二、应用领域由于伞形可变电容具有可变的电容值，因此它在许多领域都有广泛的应用。

例如，在调频收音机中，可以使用伞形可变电容来调节频率；在电视机中，可以用它来调节图像清晰度和颜色；在计算机中，可以用它来滤波和耦合。

此外，伞形可变电容还广泛应用于高频振荡、鉴频及频率自动控制器等电路中。

三、优缺点伞形可变电容的优点在于其结构简单、体积小、易于调整。

然而，它也存在一些缺点，例如容易受环境温度和湿度的影响，以及寿命相对较短等。

因此，在使用伞形可变电容时，需要注意其工作环境的温度和湿度，并定期进行检查和维护。

四、发展趋势随着科技的不断发展，电子设备也在不断更新换代。

因此，伞形可变电容的发展趋势也在不断变化。

未来，随着电子设备的智能化和自动化程度的提高，对伞形可变电容的要求也将越来越高。

例如，需要更加精确、稳定、可靠的可变电容器来满足电子设备的需求。

同时，随着环保意识的不断提高，可再生能源的应用也将逐渐增多，这将为伞形可变电容带来新的发展机遇。

总之，伞形可变电容是一种非常重要的电子元件，它在许多领域都有广泛的应用。

了解其构造、工作原理、优缺点和发展趋势有助于更好地理解和应用这种电子元件。

超级电容器工作原理超级电容器，也被称为超级电容或者超级电容器电池，是一种高能量密度和高功率密度的电子元件。

它具有比传统电池更快的充放电速度和更长的寿命。

本文将详细介绍超级电容器的工作原理。

一、超级电容器的构造超级电容器由两个电极、电解质和隔离层组成。

电极通常使用活性炭或者金属氧化物材料制成，这些材料具有大表面积和高电导率。

电解质则是负责传递离子的介质，常用的电解质包括有机溶剂和聚合物。

隔离层用于阻挠电极之间的短路。

二、超级电容器的工作原理超级电容器的工作原理基于电荷的分离和存储。

当超级电容器充电时，正极吸收电子，负极释放电子，形成电荷分离。

这导致电极之间产生电势差，形成电场。

电场将正电荷吸引到负极，负电荷吸引到正极，从而将电荷存储在电极表面。

三、超级电容器的充放电过程1. 充电过程：a. 将超级电容器连接到电源，正极接到正极，负极接到负极。

b. 电流从电源流入超级电容器，正极吸收电子，负极释放电子。

c. 电流通过电解质传导，将电荷存储在电极表面。

2. 放电过程：a. 将超级电容器从电源断开。

b. 存储在电极表面的电荷开始释放，电流从正极流向负极。

c. 电荷释放完毕后，超级电容器的电压降至零。

四、超级电容器的优势1. 高能量密度：超级电容器能够存储更多的能量，比传统电池更高。

2. 高功率密度：超级电容器能够更快地充放电，适合于需要高功率输出的应用。

3. 长寿命：由于超级电容器不会浮现化学反应，其寿命比传统电池更长。

4. 耐高温：超级电容器能够在高温环境下工作，不会受到过热的影响。

五、超级电容器的应用领域超级电容器在许多领域都有广泛的应用：1. 电动车辆：超级电容器可以用于电动车辆的启动和制动系统，提供高功率输出和能量回收。

2. 可再生能源：超级电容器可以用于储能系统，平衡可再生能源的波动。

3. 电子设备：超级电容器可以用于电子设备的短时备份电源，提供稳定的电流供应。

4. 工业应用：超级电容器可以用于工业设备的峰值功率补偿和电能质量改善。

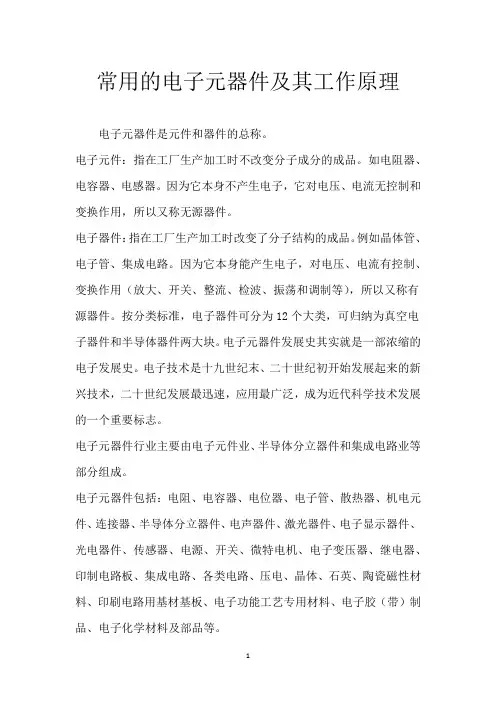

常用的电子元器件及其工作原理电子元器件是元件和器件的总称。

电子元件：指在工厂生产加工时不改变分子成分的成品。

如电阻器、电容器、电感器。

因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。

电子器件：指在工厂生产加工时改变了分子结构的成品。

例如晶体管、电子管、集成电路。

因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。

按分类标准，电子器件可分为12个大类，可归纳为真空电子器件和半导体器件两大块。

电子元器件发展史其实就是一部浓缩的电子发展史。

电子技术是十九世纪末、二十世纪初开始发展起来的新兴技术，二十世纪发展最迅速，应用最广泛，成为近代科学技术发展的一个重要标志。

电子元器件行业主要由电子元件业、半导体分立器件和集成电路业等部分组成。

电子元器件包括：电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶（带）制品、电子化学材料及部品等。

电子元器件在质量方面现在国际上面有中国的CQC认证，美国的UL 和CUL认证，德国的VDE和TUV以及欧盟的CE等国内外认证，来保证元器件的合格。

一、元件：工厂在加工时没改变原材料分子成分的产品可称为元件，元件属于不需电子元器件要能源的器件。

它包括：电阻、电容、电感。

(又称为被动元件PassiveComponents)(1)电路类器件：二极管，电阻器等等(2)连接类器件：连接器，插座，连接电缆，印刷电路板(PCB)二、器件：工厂在生产加工时改变了原材料分子结构的产品称为器件器件分为：1、主动器件，它的主要特点是：(1)自身消耗电能(2)需要外界电源。

2、分立器件，分为(1)双极性晶体三极管(2)场效应晶体管(3)可控硅(4)半导体电阻电容电阻电阻在电路中用R”加数字表示,如:R1表示编号为1的电阻.电阻在电路中的主要作用为:分流、限流、分压、偏置等.电容电容在电路中一般用C加数字表示(如C13表示编号为13的电容).电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件.电容的特性主要是隔直流通交流.电容的容量大小表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关.晶体二极管晶体二极管在电路中常用“D”加数字表示,如:D5表示编号为5的二极管.作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大.因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中.电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等.电感器电子元器件电感器在电子制作中虽然使用得不是很多，但它们在电路中同样重要。

元器件拆解与分析深入了解元器件的内部结构在现代电子产品中，元器件扮演着至关重要的角色。

对于电子工程师和电子爱好者而言，深入了解元器件的内部结构是十分关键的。

本文将介绍元器件的拆解与分析方法，并通过具体的案例，帮助读者更好地理解元器件的内部构造。

一、电阻器电阻器是电子电路中常见的元器件之一，它用于限制电流的流动。

了解电阻器的内部结构对于电路设计和故障排除非常重要。

在拆解电阻器时，我们可以看到其外观为一个小巧的长方体状物体。

通过剥离外部外壳，我们可以看到内部主要有三个部分：电阻体、引线和端子。

电阻体通常是由碳膜、金属膜或金属丝制成，用于提供电阻。

引线则起到连接作用，将电阻器与电路板或其他元器件相连接。

而端子则用于焊接或插入电路板。

二、电容器电容器主要用于储存电荷和调节电路中的电压。

了解电容器的内部结构有助于电路设计和选择合适的电容器。

拆解电容器时，我们会发现其外观通常为一个圆柱形或长方形物体。

在拆解过程中，我们可以看到它主要由两个金属层，即电极板，和一个绝缘介质层组成。

电极板通常由铝箔或铜箔制成，它们被分别涂上一层电介质，如聚乙烯或陶瓷。

这个结构使电容器能够存储电荷，并在电路中起到滤波或耦合的作用。

三、二极管二极管是一种常见的半导体元器件，用于控制电流的流动方向。

了解二极管的内部结构对于电路设计和故障排除非常重要。

拆解二极管时，我们会看到它的外观为一个小巧的圆柱形物体。

通过剥离外部外壳，我们可以看到内部有两个区域：P区和N区，它们分别代表正负半导体材料。

P区富含缺电子的“空穴”，N区富含多余的电子。

这种不同的材料和电荷分布导致了二极管的特性。

同时，两侧的引线用于将二极管连接到电路中。

四、晶体管晶体管是一种重要的半导体元件，用于放大和控制电流。

对于理解数字电子和模拟电子的基本原理，了解晶体管的内部结构至关重要。

拆解晶体管时，我们可以看到它外观为一个较大的半导体芯片。

芯片上通常有三个引线，分别用于控制、输入和输出。

超级电容器工作原理引言概述：超级电容器是一种能够快速存储和释放大量电荷的电子元件，具有高能量密度和高功率密度的特点。

它在电子设备、新能源领域等方面有着广泛的应用。

本文将详细介绍超级电容器的工作原理。

正文内容：1. 超级电容器的基本构造1.1 构成超级电容器的两个电极超级电容器由两个电极组成，分别为正极和负极。

正极通常由活性炭制成，负极则由活性炭或者金属氧化物制成。

这两个电极之间通过电解质分隔，形成电容。

1.2 电解质的作用电解质是超级电容器中的重要组成部份，它能够传导电荷并分隔正负极。

常见的电解质有有机溶液和聚合物凝胶等。

电解质的选择对超级电容器的性能有着重要影响。

1.3 外壳和连接器超级电容器通常需要外壳来保护内部结构，并通过连接器与外部电路相连。

外壳材料的选择应具有良好的绝缘性和耐高温性能，连接器则应具备低电阻和高可靠性。

2. 超级电容器的工作原理2.1 双电层电容效应超级电容器的存储机制主要依靠双电层电容效应。

当电极与电解质接触时，电解质中的离子会吸附在电极表面，形成一个电荷分布层，称为电极双电层。

电极双电层的形成使得超级电容器能够存储电荷。

2.2 电导电容效应除了双电层电容效应外，超级电容器还利用电导电容效应来存储电荷。

电导电容效应是指电解质中离子的迁移速度和浓度变化引起的电容效应。

通过调节电解质的组成和浓度，可以改变电容器的电荷存储能力。

2.3 充放电过程超级电容器的工作过程包括充电和放电两个过程。

在充电过程中，电荷从电源流入电容器，使得电极双电层的电荷分布发生变化。

在放电过程中，电荷从电容器流出，使得电极双电层的电荷分布恢复到初始状态。

3. 超级电容器的性能特点3.1 高能量密度超级电容器具有较高的能量密度，能够存储更多的电荷。

这使得它在能量存储和释放方面具有优势，适合于一些需要瞬间高能量输出的场合。

3.2 高功率密度超级电容器具有较高的功率密度，能够快速充放电。

与传统电池相比，它能够在短期内输出更高的电流，满足高功率需求。

tft器件工作原理TFT器件工作原理一、引言TFT（薄膜晶体管）器件是一种关键的电子元件，广泛应用于液晶显示器（LCD）等电子产品中。

本文将介绍TFT器件的工作原理，包括构造、特性和工作过程等。

二、构造TFT器件由一层薄膜晶体管阵列组成，每个晶体管负责控制LCD的一个像素点。

晶体管通常采用多晶硅材料制成，而薄膜则是以硅氧化物为主的绝缘材料。

在晶体管结构中，包括源极、漏极、栅极和薄膜等关键部分。

三、特性TFT器件具有以下几个重要特性：1. 高饱和电流和迁移率：通过控制栅极电压，TFT器件可以实现高电流和快速响应。

2. 低漏电流：TFT器件的薄膜绝缘层可以有效阻止电流泄漏，提升器件的稳定性和可靠性。

3. 高开关速度：TFT器件的快速响应速度可以保证液晶显示器的刷新率和图像质量。

4. 低功耗：TFT器件的低漏电流和高迁移率可以大幅降低功耗，延长电池寿命。

四、工作过程TFT器件的工作过程可以分为三个阶段：写入、存储和读取。

1. 写入阶段：在写入阶段，通过向栅极施加适当的电压，激活晶体管。

当晶体管导通时，漏极和源极之间形成一条通路，电荷被注入到液晶层中。

写入阶段的过程是将电荷转换为液晶分子的方向，从而改变液晶的光学性质。

2. 存储阶段：在存储阶段，晶体管不再传输电荷。

液晶分子保持在特定的方向，使得像素点保持特定的亮度或颜色。

存储阶段的时间越长，显示器的画面稳定性越好。

3. 读取阶段：在读取阶段，通过向栅极施加适当的电压，判断晶体管的导通状态。

如果晶体管导通，则表示相应的像素点是亮的；如果晶体管不导通，则表示相应的像素点是暗的。

读取阶段的过程是将液晶的光学性质转换为电信号，传递给显示器。

五、总结TFT器件是液晶显示器中不可或缺的关键元件，它通过控制晶体管的导通状态来实现像素点的控制。

TFT器件具有高饱和电流和迁移率、低漏电流、高开关速度和低功耗等特性。

在工作过程中，TFT 器件通过写入、存储和读取三个阶段来完成像素点的控制和显示。

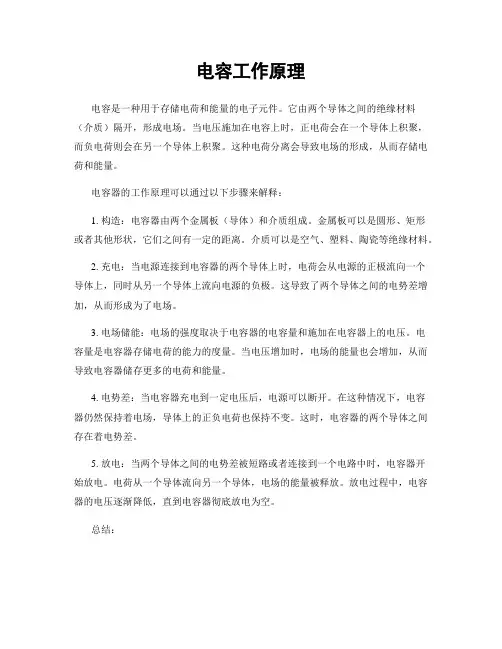

电容工作原理电容是一种用于存储电荷和能量的电子元件。

它由两个导体之间的绝缘材料（介质）隔开，形成电场。

当电压施加在电容上时，正电荷会在一个导体上积聚，而负电荷则会在另一个导体上积聚。

这种电荷分离会导致电场的形成，从而存储电荷和能量。

电容器的工作原理可以通过以下步骤来解释：1. 构造：电容器由两个金属板（导体）和介质组成。

金属板可以是圆形、矩形或者其他形状，它们之间有一定的距离。

介质可以是空气、塑料、陶瓷等绝缘材料。

2. 充电：当电源连接到电容器的两个导体上时，电荷会从电源的正极流向一个导体上，同时从另一个导体上流向电源的负极。

这导致了两个导体之间的电势差增加，从而形成为了电场。

3. 电场储能：电场的强度取决于电容器的电容量和施加在电容器上的电压。

电容量是电容器存储电荷的能力的度量。

当电压增加时，电场的能量也会增加，从而导致电容器储存更多的电荷和能量。

4. 电势差：当电容器充电到一定电压后，电源可以断开。

在这种情况下，电容器仍然保持着电场，导体上的正负电荷也保持不变。

这时，电容器的两个导体之间存在着电势差。

5. 放电：当两个导体之间的电势差被短路或者连接到一个电路中时，电容器开始放电。

电荷从一个导体流向另一个导体，电场的能量被释放。

放电过程中，电容器的电压逐渐降低，直到电容器彻底放电为空。

总结：电容器的工作原理是基于电荷的分离和电场的形成。

通过施加电压，电容器可以存储电荷和能量，并在需要时释放。

电容器在电子电路中起到重要的作用，用于滤波、耦合、存储和调节电压等应用。

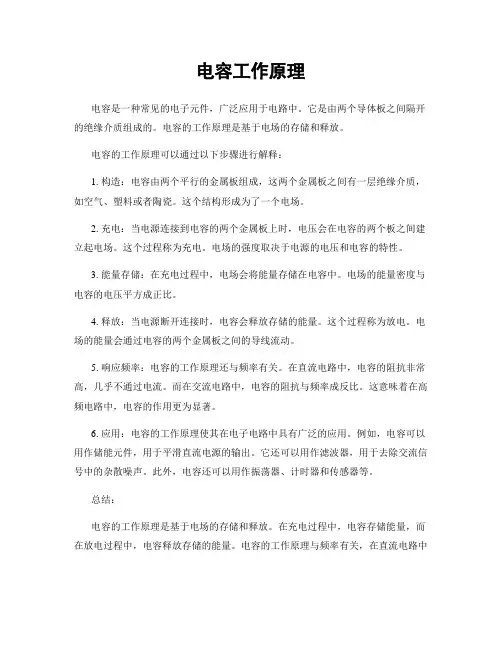

电容工作原理电容是一种常见的电子元件，广泛应用于电路中。

它是由两个导体板之间隔开的绝缘介质组成的。

电容的工作原理是基于电场的存储和释放。

电容的工作原理可以通过以下步骤进行解释：1. 构造：电容由两个平行的金属板组成，这两个金属板之间有一层绝缘介质，如空气、塑料或者陶瓷。

这个结构形成为了一个电场。

2. 充电：当电源连接到电容的两个金属板上时，电压会在电容的两个板之间建立起电场。

这个过程称为充电。

电场的强度取决于电源的电压和电容的特性。

3. 能量存储：在充电过程中，电场会将能量存储在电容中。

电场的能量密度与电容的电压平方成正比。

4. 释放：当电源断开连接时，电容会释放存储的能量。

这个过程称为放电。

电场的能量会通过电容的两个金属板之间的导线流动。

5. 响应频率：电容的工作原理还与频率有关。

在直流电路中，电容的阻抗非常高，几乎不通过电流。

而在交流电路中，电容的阻抗与频率成反比。

这意味着在高频电路中，电容的作用更为显著。

6. 应用：电容的工作原理使其在电子电路中具有广泛的应用。

例如，电容可以用作储能元件，用于平滑直流电源的输出。

它还可以用作滤波器，用于去除交流信号中的杂散噪声。

此外，电容还可以用作振荡器、计时器和传感器等。

总结：电容的工作原理是基于电场的存储和释放。

在充电过程中，电容存储能量，而在放电过程中，电容释放存储的能量。

电容的工作原理与频率有关，在直流电路中几乎不通过电流，在交流电路中阻抗与频率成反比。

电容在电子电路中有多种应用，如储能、滤波和振荡等。

晶体管npn工作原理晶体管是一种半导体器件，它能够放大电信号、控制电流，是现代电子技术中不可或缺的元件之一。

其中，npn型晶体管是最常见的一种构造形式，本文将详细介绍其工作原理。

一、晶体管的基本结构晶体管由三个区域组成：发射区（Emitter）、基区（Base）和集电区（Collector）。

整个结构可以看作两个pn结反向串联而成。

其中，发射区和集电区都是n型半导体材料，而基区则是p型半导体材料。

二、npn型晶体管的工作原理1. 空穴注入当npn型晶体管处于正向偏置状态时，即集电极连接正极、发射极连接负极时，发射区和基区之间的pn结会被正向偏置。

这时，由于p 型材料中存在大量空穴，在外加电压的作用下会向发射区输送空穴。

这些空穴在与n型材料中的自由电子相遇后会发生复合，并释放出能量。

2. 电子注入当空穴进入基区后，在基区内部会产生一个强烈的电场。

这个强烈的电场会促使n型材料中的自由电子向基区运动。

一部分自由电子会与空穴复合，但还有一部分自由电子会通过基区，进入集电区。

这个过程被称为“电子注入”。

3. 放大效应在npn型晶体管中，发射极和集电极之间的距离非常小，而基极与发射极之间的距离则比较大。

这种构造使得在基区中注入的少量载流子可以控制从发射极到集电极的大量载流子。

当注入到基区中的载流子数量增加时，从发射极到集电极的大量载流子也相应增加。

这种现象被称为“放大效应”。

三、总结综上所述，npn型晶体管通过控制从发射区到集电区的大量载流子来实现放大作用。

当外界信号作用于基区时，可以改变基区内部的空穴和自由电子浓度分布情况，进而影响从发射极到集电极之间的大量载流子数量，实现对信号进行放大和控制。

电子手表工作原理电子手表是现代人们常用的配饰之一，它以其精准的时间显示和多功能的特点备受欢迎。

那么，电子手表是如何工作的呢？本文将从电子手表的内部构造、电子元件、电子手表的显示技术以及电子手表的能源等方面，详细解析电子手表的工作原理。

一. 电子手表的内部构造电子手表通常由主控芯片、电池、晶体振荡器、显示屏和按键等组成。

主控芯片是电子手表的核心，它负责处理各种功能，并控制其他电子元件的工作。

电池则提供电能，供电整个电子手表的正常运行。

晶体振荡器则负责提供稳定的时钟脉冲，以确保电子手表的准确时间显示。

显示屏通常为液晶显示屏或LED显示屏，用于显示时间和其他信息。

按键则用于用户的操作和调整。

二. 电子元件电子手表中包含许多重要的电子元件，例如晶体管、集成电路和传感器等。

晶体管（或称为晶体管管）是一种半导体器件，可以放大和开关电信号。

它在电子手表中被广泛应用于控制信号的放大和传输。

集成电路是由许多晶体管、电阻和电容等元件组成的微小芯片，它可以实现复杂的逻辑功能。

在电子手表中，集成电路负责处理信号和控制各种功能。

传感器则用于检测环境条件，例如温度、气压等，并根据检测结果进行相应的调整和反馈。

三. 电子手表的显示技术电子手表的显示技术主要包括液晶显示和LED显示两种。

液晶显示屏利用液晶分子的光学性质，通过改变电场的作用，来控制光的透过和阻塞，从而实现显示。

液晶显示屏通常有两层玻璃板，中间夹着液晶分子，当电场作用于液晶分子时，液晶分子会发生定向变化，从而改变光的透过程度。

LED（发光二极管）显示则利用半导体材料的发光特性，利用不同的化合物和结构设计，来实现不同颜色和亮度的显示效果。

四. 电子手表的能源电子手表通常采用锂电池或太阳能电池作为能源。

锂电池是一种可充电的电池，具有高能量密度和长寿命的特点，它可以为电子手表提供持久的电力。

而太阳能电池则利用光能转化为电能，可以通过太阳光的充电来为电子手表提供能源，这种能源环保可持续。

led发光二极管的工作原理LED发光二极管（Light Emitting Diode）是一种能够将电能转化为可见光的电子元件，广泛应用于照明、指示和显示等领域。

它具有高效节能、寿命长、体积小等优点，成为现代照明技术中不可或缺的一部分。

本文将从物理原理、结构构造和工作过程等方面介绍LED发光二极管的工作原理。

一、物理原理LED发光二极管的发光原理基于半导体材料的特性。

半导体材料的能带结构分为导带和价带，两者之间的能隙决定了材料的电学特性。

在普通材料中，当电子从价带跃迁到导带时，会释放出热能。

而在半导体材料中，当电子从价带跃迁到导带时，会释放出光能。

这是因为半导体材料的能隙恰好对应了可见光的能量范围。

二、结构构造LED发光二极管主要由四部分组成：P型半导体区、N型半导体区、P-N结和包覆材料。

P型半导体区富含正电荷的杂质，N型半导体区富含负电荷的杂质。

P-N结是P型和N型半导体区的交界处，形成了一个正负电荷的结。

在正向电压作用下，电子从N型区向P型区迁移，空穴从P型区向N型区迁移，达到了电子和空穴的复合，从而产生了光子。

三、工作过程1. 施加正向电压当正向电压施加在LED发光二极管的两端时，P区的正电荷和N区的负电荷会相互吸引，形成电场。

这个电场会将电子从N区推向P 区，同时将空穴从P区推向N区。

电子和空穴在P-N结的附近发生复合，释放出能量。

2. 电子空穴复合当电子从N型区跃迁到P型区时，它会和P型区的空穴复合，释放出能量。

这个能量的大小取决于半导体材料的能隙，不同的能隙对应不同的发光颜色。

因此，通过选择不同的半导体材料，可以实现不同颜色的LED发光二极管。

3. 发光效应电子和空穴复合释放出的能量以光子的形式发出，即可见光。

这些光子在材料内部发生多次反射和折射，最终逃逸到外部环境中。

通过在材料的一侧引入反射膜，可以增强光子的逃逸效果，提高LED 的发光效率。

四、工作特性LED发光二极管有以下几个工作特性：1. 正向电压与电流关系：在一定电压范围内，正向电压与电流成线性关系。

电子打火器的原理和构造电子打火器是一种强制点火器，能够自动点燃电弧，并用于点燃燃气、汽油、柴油等的燃料。

本文将介绍电子打火器的原理和构造。

一、电子打火器的原理1. 电弧原理电子打火器使用的是电弧原理，即两个电极之间加上足够的电压时，会在它们之间产生带电粒子的放电。

这些带电粒子中有些零散的电子会自由移动，和它们周围的分子碰撞后依次激发更多的电子。

这时会发生电场效应，电子会被加速到足够高的速度，使它们碰撞到足够的分子。

电弧的形成和撑起，主要是由两个电极之间的电压引发的等离子体击穿效应。

电弧在亲平的金属电极表面上形成，随后扩散到空气中，其中含有氧、氧化物和其他气体。

当电弧形成后，它会对周围的空气和金属产生强烈的热效应，使得空气形成离子化气态的环境，而此时电弧得以维持。

因此，电弧是可以在接通前和稳定工作的状态下进行调整的。

2. 接线原理电子打火器的接线原理一般都很简单，需要用到供电线和接地线。

供电线负责接收电压，并将其传递到电子打火器中心点，而接地线则帮助消耗多余的电荷，并将其带回到地球之中。

这种结构可以使电子打火器更加稳定地工作。

3. 电子元件原理电子打火器中的电子元件一般包括电容器、电感器、二极管等。

电子打火器中的电容器可以帮助存储和释放电能，以便使电子打火器得以持续工作。

此外，电感器也可以通过改变电流电压来控制电弧的大小和能量。

二极管用于控制电流的方向，以确保电子打火器正常工作。

二、电子打火器的构造电子打火器是一个由多个部件组成的结构，包括一下主要部件。

1. 电容器电容器是电子打火器中重要的组成部分，主要用于存储电荷。

电容器通常由两个分离的导体（即电极）组成，中间用一定介质（如空气，金属箔或浸泡在介质中的金属氧化物等等）隔开，使得电容器能够存储和释放电荷。

2. 线圈电子打火器的线圈中通常有多个导线组成的线圈，形成一定的磁场。

当线圈接通电源时，磁场产生的变化会将电能转化为磁能，并引起电荷的流动。

3. 开关电子打火器的开关通常是一种能控制电路开关的设备。

电子元件的工作原理在现代科技发展日新月异的时代，电子元件作为电子产品的核心部件，扮演着至关重要的角色。

了解电子元件的工作原理对于稍有电子基础知识的人来说是非常重要的。

本文将详细解析一些常见电子元件的工作原理，并对其应用领域进行介绍。

一、二极管二极管是最基本的电子元件之一，也被称为二端元件。

它的工作原理基于PN结的特性。

PN结由n型半导体和p型半导体组成，n型半导体中的自由电子和p型半导体中的空穴在PN结形成时会发生扩散现象。

当施加正向电压时，电子从n型半导体流向p型半导体，电流得以通过；而反向电压会使电子和空穴迅速复合，形成电流截止状态。

二极管由于特殊的电压驱动特性，广泛应用于电路中的整流、保护和开关等功能。

二、晶体管晶体管是一种三端元件，其基本构造是由电流放大功能的结构组成。

晶体管的工作原理主要基于其三个区域：发射区、基区和集电区。

通过在基区施加控制电压，可以改变集电电流与发射电流之间的放大倍数。

晶体管的应用广泛，如放大器、开关、逻辑门等，是现代电子电路中不可或缺的重要元件。

三、电容器电容器是一种存储电荷的元件，其工作原理基于两个导体板之间的电场。

当电容器两极之间施加电压时，导体板上积聚电荷，形成电场能量。

根据电容器的特性，电荷量与电压成正比，容量值越大则存储的电荷越多。

电容器广泛应用于电源滤波、信号耦合和存储等电子电路中。

四、电感器电感器是一种储存电能的元件，其工作原理基于通过线圈中的电流来产生磁场。

当电流发生变化时，电感器中产生的磁场会储存电能，并导致感应电动势。

电感器的主要特性是对交流电阻制，而对直流电则没有阻碍。

电感器在变压、滤波、震荡等电路中起到重要作用。

五、电阻器电阻器是电子电路中最常见的元件之一，其工作原理基于材料中的电阻特性。

电阻器通过阻碍电流的流动，使电路中的电流、电压发生相应的变化。

根据欧姆定律，电阻值与电流成正比，与电压成反比。

电阻器的应用十分广泛，如限流、降压、调节电流和分压等。

芯片的构造和工作原理芯片是现代电子科技的核心组成部分，广泛应用于电子设备、通信设备、计算机和各种智能终端等领域。

它的构造和工作原理是我们理解和应用芯片的基础，同时也是我们深入研究芯片技术的入口。

本文将从芯片的构造、工作原理、应用领域和未来发展等方面进行深入探讨。

一、芯片的构造芯片是一种微小而复杂的电子器件，它通常由硅材料制成。

在制造过程中，先将硅材料晶体化，并在其上进行多层薄膜沉积和光刻工艺。

最终形成了集成电路中各种功能元件，如晶体管、电容器等。

在集成电路中，最基本也是最重要的元件是晶体管。

晶体管由三层材料组成：导体层（N型或P型）、绝缘层和控制层（P型或N型）。

导体层分为源极、漏极和栅极三部分。

当栅极上施加一定电压时，控制区域形成导通通道，使源极与漏极之间的电流流动。

晶体管的特点是可以放大电流和开关电路。

除了晶体管，芯片中还包含了其他功能元件，如电容器、电阻器、二极管等。

这些元件通过复杂的工艺和结构布局，相互连接形成各种逻辑门、存储单元和功能模块。

二、芯片的工作原理芯片的工作原理可以简单描述为信号输入、信号处理和信号输出三个过程。

信号输入通过各种传感器或外部接口传递给芯片，如声音、图像或其他物理量。

芯片接收到输入信号后，通过内部逻辑门和存储单元进行处理，并根据特定算法进行计算和判断。

最后，芯片将处理后的结果输出到外部设备或其他模块中。

在这个过程中，晶体管是关键元件之一。

晶体管根据输入信号控制通道开关状态，并将处理后的结果传递给其他部分或输出接口。

此外，集成电路中还包含了时钟发生器、时序控制等辅助模块，用于控制各个功能模块之间的协调工作。

三、芯片的应用领域由于其小巧而强大的特点，芯片在各个领域都有广泛的应用。

首先是电子设备领域，如手机、电视、音响等。

芯片在这些设备中扮演着控制、处理和存储等重要角色，为设备的功能和性能提供支持。

其次是通信设备领域，如路由器、交换机和通信基站等。

芯片在这些设备中用于实现数据的传输、处理和存储，为通信网络提供高效稳定的运行。

开关二极管的工作原理一、引言开关二极管（也称为二极管开关）是一种电子元件，具有非常重要的作用。

本文将详细介绍开关二极管的工作原理，包括其基本构造、工作原理、特性以及应用领域等方面的内容。

二、基本构造开关二极管是由两个半导体材料（通常是硅或者锗）组成的。

其中一个材料被掺杂为P型半导体，另一个材料被掺杂为N型半导体。

这两个半导体材料的接触面称为PN结。

PN结的形成是通过在半导体材料中掺入特定的杂质实现的。

三、工作原理开关二极管的工作原理基于PN结的特性。

当PN结处于正向偏置时，即P端接正电压，N端接负电压，电子从N端流向P端，同时空穴从P端流向N端。

这种情况下，PN结的电阻非常低，几乎可以忽稍不计，因此电流可以自由地通过。

当PN结处于反向偏置时，即P端接负电压，N端接正电压，电子从P端流向N端，空穴从N端流向P端。

在这种情况下，PN结的电阻非常高，几乎不允许电流通过。

因此，开关二极管在反向偏置时表现出了一个开关的特性，将电流截断。

四、特性1. 正向电压降：当开关二极管处于正向偏置时，会产生一个正向电压降。

这个电压降的大小与二极管的材料和温度有关，普通为0.6V至0.7V。

2. 反向电阻：当开关二极管处于反向偏置时，会产生一个反向电阻。

这个电阻的大小与二极管的材料和结构有关，普通为几十兆欧姆至几百兆欧姆。

3. 正向电流：当开关二极管处于正向偏置时，会有一个正向电流通过。

这个电流的大小与电压有关，符合二极管的伏安特性曲线。

4. 反向电流：当开关二极管处于反向偏置时，会有一个弱小的反向电流通过。

这个电流的大小与二极管的材料和温度有关，普通为几纳安至几微安。

五、应用领域开关二极管由于其特殊的工作原理和特性，在电子领域有广泛的应用。

以下是一些常见的应用领域：1. 整流器：开关二极管可以用作整流器，将交流电转换为直流电。

通过合理选择开关二极管的工作方式，可以实现单相或者三相整流。

2. 逻辑门：开关二极管可以用作逻辑门的构建元件，实现逻辑电路的设计和实现。

空开、接触器、热继电器按钮等元器件的结构和原理空开、接触器、热继电器、按钮等元器件的结构和原理授课人：王凯控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。

今天我们所说的空开、接触器、热继电器、按钮都属于低压电器。

低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。

一、空开的结构和原理空开的全名叫做空气开关，又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

1、空气开关的结构DZ5-20型自动空气开关以DZ5－20型自动空气开关为例，其外形及结构如图（一）（二）所示。

DZ5－20型自动空气开关其结构采用立体布置，操作机构在中间。

外壳顶部突出红色分断按钮和绿色停止按钮，通过贮能弹簧连同杠杆机构实现开关的接通和分断；壳内底座上部为热脱扣器，由热元件和双金属片构成，作过载保护，还有一电流调节盘，用以调节整定电流；下部为电磁脱扣器，由电流线圈和铁芯组成，作短路保护用，也有一电流调节装置，用以调节瞬时脱扣整定电流；主触头系统在操作机构的下面，由动触头和静触头组成，用以接通和分断主电路的大电流并采用栅片灭弧；另外，还有常开和常闭触头各一对，可以作为信号指示或控制电路用；主．辅触头接线柱伸出壳外，便于接线。

2、空气开关的动作原理如图（三）所示，1、2为自动空气开关的三副主触头（1为动触头，2为静触头），它们串联在被控制的三相电路中。

当按下接触按钮14时，外力使锁扣3克服反力弹簧16的斥力，将固定在锁扣上面的动触头1与静触头2闭合，并由锁扣锁住搭钩4，使开关处于接通状态。

当开关接通电源后，电磁脱扣器．热脱扣器及欠电压脱扣器若无异常反应，开关运行正常。
