管道水压试验流程

管道水压试验方案一、试验准备1.确定试验管道的类型、尺寸、材质、压力等级以及试验要求。

2.检查试验管道及附件的完整性，包括管道连接、阀门、法兰、密封垫片等。

3.准备试验设备，包括压力表、压力泵、压力计等。

4.确定试验液体，一般选择水作为试验液。

5.对试验过程进行安全评估，并采取相应的安全措施，如佩戴防护眼镜和手套。

二、试验流程1.开启试验管道的进口和出口阀门，并检查泄漏情况。

2.连接压力表和压力泵，检查仪表的准确性和工作状态。

3.逐步加压，注意观察管道系统的压力变化，并记录压力值。

4.在达到预定压力后，保持试验压力稳定，并持续观察泄漏情况。

5.在保持试验压力稳定的条件下，进行试验时间计时。

6.试验结束后，逐步降压，关闭试验管道的进口和出口阀门。

7.检查试验管道是否有渗漏情况，如有渗漏应及时修复。

8.收拾试验设备及工具，清理试验现场，还原试验环境。

三、试验要求1.试验压力应按照管道的使用要求及相关标准进行设置，一般为额定压力的1.5倍。

2.在试验过程中，压力应保持稳定，并符合规定的试验时间要求。

3.试验过程中，应对管道系统进行全面观察，检查是否存在泄漏和异常现象。

4.试验结束后，应对试验结果进行记录和统计，包括试验时间、试验压力、泄漏情况等。

5.如果试验管道未能通过试验，应及时进行修复，并重新进行试验。

四、安全注意事项1.在试验过程中，要严格遵守相关安全规定，确保工作人员的人身安全。

2.对试验现场和设备进行安全评估，并进行必要的安全防护。

3.在加压和降压过程中，应缓慢进行，以避免对管道系统和设备造成冲击。

4.如发现泄漏或其他问题，应立即停止试验，并及时采取相应的应急措施。

5.在试验过程中，要注意预防试验液体的飞溅和污染，合理处理试验废液。

以上是一种通用的管道水压试验方案，根据实际情况和试验要求，还需要进行具体的调整和补充。

在进行试验前，应详细了解试验标准和要求，并按照相关规定进行操作。

同时还需注意试验过程中的安全问题，确保试验的顺利进行。

压力管道水压试验步骤一、引言压力管道在使用前需要进行水压试验，以确保其安全可靠的工作状态。

水压试验是一种重要的测试方法，可以检测管道的耐压性能和密封性能，保证其在使用过程中不会发生泄漏和爆破等安全问题。

本文将介绍压力管道水压试验的详细步骤。

二、前期准备1. 确定水压试验的压力等级和试验压力。

根据设计要求和管道材质，确定试验的压力等级和试验压力。

2. 准备相应的试验设备和工具。

包括压力表、水泵、水箱、阀门、管道支架等设备和工具。

三、试验准备1. 清洁管道。

将管道内的杂物和污垢清除干净，保持管道内部的清洁。

2. 检查管道连接。

检查管道连接是否紧固，防止在试验过程中出现漏水现象。

3. 安装压力表。

在试验前安装好压力表，以便实时监测试验压力的变化。

4. 关闭阀门。

关闭与试验管道相连的阀门，保证试验过程中水不会流失。

5. 准备试验水。

将试验水倒入水箱中，保证试验过程中的供水。

四、试验过程1. 开启水泵。

将水泵启动，将试验水送入管道中。

2. 逐渐增加试验压力。

根据试验压力要求，逐渐增加水泵的出水量，使试验压力逐渐升高。

3. 观察试验压力。

在试验过程中，实时观察压力表的指示，确保试验压力在规定范围内。

4. 维持试验压力。

在达到试验压力后，关闭水泵，保持试验压力稳定。

观察一段时间，确认管道没有漏水现象。

5. 降低试验压力。

打开排气阀，逐渐降低试验压力，直至压力降为零。

6. 检查管道连接。

在试验结束后，检查管道连接是否有松动或漏水现象，并进行必要的处理。

7. 清理现场。

清理试验现场，将试验设备和工具归位，保持现场整洁。

五、试验结果评定根据试验过程中观察到的情况和试验压力的稳定性，评定试验结果。

如果试验过程中没有出现漏水现象，试验压力稳定在规定范围内，说明管道的耐压性能和密封性能良好，试验结果合格。

六、试验报告根据试验结果编写试验报告，记录试验的具体过程、试验压力、试验结果等信息。

试验报告是管道验收和后期维护的重要依据。

水压试验、灌水及通水试验方法1)水压试验给水管安装完毕，可阶段性进行水压试验，水泵出水管至屋顶水箱及所有立管可联合作系统试压分高、中、低区分别进行，卫生间及等给水支管则分别试压。

试压时将所有出口封堵，环路中间阀门打开，高处设排气阀排尽气体。

水泵出水管试压值为16MPa,其他室内生活给水管为1.OMPa,试验步骤：a缓慢地向试压管道中注水，同时排出管道内的空气。

管道充满水后，在无压情况下至少保持12小时。

b进行管道严密性试验，将管内水加压到0.35MPa,并保持2小时，检查各部位是否有渗漏或其它不正常现象。

为保持管内压力可向管内补水。

c严密性试验合格后进行强度试验，管内试验压力不得超过设计工作压力的15倍，最低不宜小于0.5MPa,并保持试压2小时或者满足设计的特殊要求。

每当压力降落0.02MPa时，则应向管内补水。

为保持管内压力所增补的水为漏水量的计算值。

根据有无异常和漏水量来判断强度试验的结果。

d 试验后，将管道内的水放出。

e 严密性试验。

在严密性试验时，若在2小时中无渗漏现象为合格。

f强度试验。

在强度试验时，若漏水量不超过表中所规定的允许值，则试验管段承受了强度试验。

g 试压时应注意以下几点：对于粘接连接的管道须在安装完毕8小时后才能进行试压。

试验压管段上的三通、弯头特别是管端的盖堵的支撑要有足够的稳定性。

若采用混凝土结构的止推块，试验前要有充分的凝固时间，使其达到额定的抗压强度。

潜水泵出水管为0.5MPa。

试压过程要将压力慢慢升高，升至试验压力稳定后开始计时，在10分钟内压力降不大于0.05MPa,然后将试验压力降至工作压力作外观检查，以不漏为合格。

试压时监理及质检部门人员到场共同检查，认真填写水压试验记录，有关人员签字认可。

给水管试压后要进行冲洗消毒，用每升水中含20至30mg的游离氯的水灌满管道进行消毒，含氯水在管水应留置24小时以上。

消毒后，用饮用水冲洗，经取样检验水质符合标准要求方可投入使用。

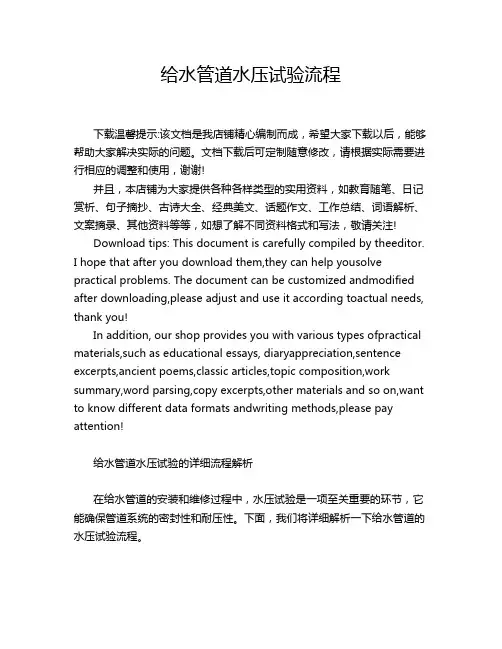

给水管道水压试验流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!给水管道水压试验的详细流程解析在给水管道的安装和维修过程中，水压试验是一项至关重要的环节，它能确保管道系统的密封性和耐压性。

压力管道水压试验步骤压力管道水压试验是指对新建的或改建的压力管道进行试验，以验证其在正常使用压力下的安全可靠性。

水压试验是常用的一种试验方法，以下是水压试验的步骤。

1. 试验前准备在进行水压试验之前，需要进行一系列准备工作。

首先，确定试验的压力等级和试验的持续时间。

根据管道的材质和设计要求，选择合适的试验压力。

其次，检查管道的连接部位是否完好，确保无漏水现象。

还需要准备好试验所需的水源和相关设备，如水泵、压力表等。

2. 填充水源将准备好的水源通过水泵或其他方式注入管道，直至管道内充满水。

在注水过程中，应注意逐渐增加水压，避免突然增压造成管道破裂。

3. 压力保持当管道内充满水后，关闭水源，并观察管道的压力变化。

在试验过程中，需要保持一定时间的压力稳定，通常为15分钟以上。

在此期间，应检查管道连接部位是否有漏水现象，以确保管道的密封性。

4. 压力释放试验结束后，需要逐渐释放管道内的水压。

首先，打开管道的排放阀，将水缓慢地排出。

在排放过程中，应注意控制排放速度，避免因快速排放引起的压力冲击。

5. 检查和记录在压力释放完成后，需要对管道进行检查。

检查管道连接部位是否有渗漏现象，如有发现应及时修复。

同时，需要记录试验的相关数据，包括试验压力、持续时间、检查结果等。

这些数据对于管道的后续运行和维护具有重要的参考价值。

总结：压力管道水压试验是确保管道安全可靠性的重要环节。

通过严格按照试验步骤进行试验，可以有效地检测管道的密封性和承压性能。

在试验过程中，需要注意控制试验压力和持续时间，及时发现并修复漏水问题。

同时，对试验数据的记录和分析也是必不可少的，以便为管道的后续运行和维护提供参考依据。

通过水压试验，可以确保压力管道在正常使用压力下的安全运行。

管道水压试验标准管道水压试验是指在管道安装完成后，通过加压水进行试验，以验证管道的密封性和耐压性能。

管道水压试验是管道安装工程中非常重要的一环，其标准化操作对于保证管道系统的安全运行至关重要。

下面将详细介绍管道水压试验的标准操作流程及注意事项。

一、试验设备准备。

1. 管道水压试验所需的设备包括水泵、压力表、密封胶条等。

2. 检查水泵、压力表等设备是否完好，确保试验设备的正常运行。

二、试验前准备。

1. 清理管道内部，确保管道内部干净，无杂物。

2. 检查管道连接处的密封胶条，确保密封胶条完好无损。

三、试验操作流程。

1. 将水泵接入管道系统，开始加压。

2. 逐渐增加水泵的出水量，直至达到试验压力。

3. 保持试验压力一段时间，观察管道系统是否有漏水现象。

4. 逐渐减小水泵的出水量，直至压力降至零。

5. 关闭水泵，等待一段时间，再次观察管道系统是否有漏水现象。

四、试验标准。

1. 试验压力应符合设计要求，一般为设计压力的1.5倍。

2. 试验时间应符合规定，一般为15分钟。

3. 试验过程中不得有任何漏水现象。

4. 试验完成后，记录试验数据，包括试验压力、试验时间等。

五、注意事项。

1. 在试验过程中，严禁超压操作，以免对管道系统造成损坏。

2. 试验完成后，应及时清理试验现场，恢复管道系统正常状态。

3. 如发现管道系统有漏水现象，应及时停止试验，并进行修复后重新试验。

六、结论。

管道水压试验是管道安装工程中必不可少的一项工作，其标准化操作对于保证管道系统的安全运行至关重要。

只有严格按照标准操作流程进行试验，并严格按照试验标准进行检验，才能保证管道系统的密封性和耐压性能符合要求，确保管道系统的安全运行。

综上所述，管道水压试验标准的执行对于保障管道系统的安全运行具有重要意义，务必严格按照标准操作流程进行操作，确保试验的准确性和可靠性。

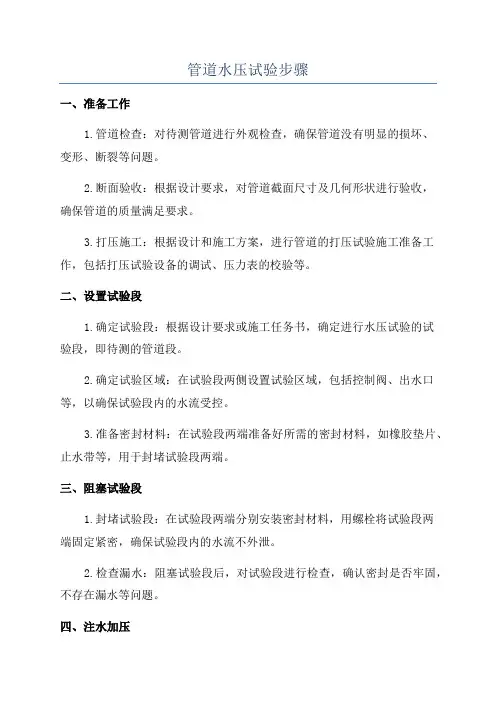

管道水压试验步骤一、准备工作1.管道检查：对待测管道进行外观检查，确保管道没有明显的损坏、变形、断裂等问题。

2.断面验收：根据设计要求，对管道截面尺寸及几何形状进行验收，确保管道的质量满足要求。

3.打压施工：根据设计和施工方案，进行管道的打压试验施工准备工作，包括打压试验设备的调试、压力表的校验等。

二、设置试验段1.确定试验段：根据设计要求或施工任务书，确定进行水压试验的试验段，即待测的管道段。

2.确定试验区域：在试验段两侧设置试验区域，包括控制阀、出水口等，以确保试验段内的水流受控。

3.准备密封材料：在试验段两端准备好所需的密封材料，如橡胶垫片、止水带等，用于封堵试验段两端。

三、阻塞试验段1.封堵试验段：在试验段两端分别安装密封材料，用螺栓将试验段两端固定紧密，确保试验段内的水流不外泄。

2.检查漏水：阻塞试验段后，对试验段进行检查，确认密封是否牢固，不存在漏水等问题。

四、注水加压1.连接水源：根据试验区域设计，将水源连接至试验区域，确保水源供应充足。

2.注水加压：逐渐打开控制阀，开始注水，通过逐渐加压，使试验段内的水压逐渐升高，直至达到设计要求的试验压力。

3.稳压保压：当试验压力达到设计要求后，关闭水源输入阀门，保持试验段内的水压稳定，进行稳压保压，一般持续时间为15分钟。

五、试验结果评定1.压力检测：在保压期间，使用压力表等设备对试验段内水压进行监测，以确保试验压力的稳定性。

2.检查泄漏：观察试验段及其周边是否有漏水现象，特别是焊缝、接头及封堵处是否出现泄漏等问题。

3.试验记录：对试验过程中的数据进行记录，包括试验段位置、试验时间、试验压力、泄漏情况等。

六、试验完毕1.释放水压：试验结束后，逐渐打开控制阀，释放试验段内的水压，确保压力完全释放。

2.拆除密封材料：将试验段两端的密封材料进行拆除，恢复待测管道的正常使用状态。

3.清理工作：对试验区域进行清理，保持施工现场的整洁。

以上就是关于管道水压试验的详细步骤，每个步骤都需要严格操作和记录，以确保测试的准确性和可靠性。

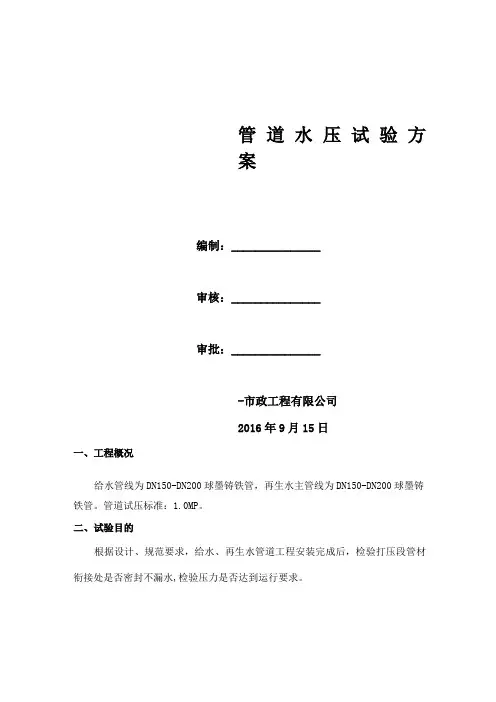

管道水压试验方案编制：_______________审核：_______________审批：_______________-市政工程有限公司2016年9月15日一、工程概况给水管线为DN150-DN200球墨铸铁管，再生水主管线为DN150-DN200球墨铸铁管。

管道试压标准：1.0MP。

二、试验目的根据设计、规范要求，给水、再生水管道工程安装完成后，检验打压段管材衔接处是否密封不漏水,检验压力是否达到运行要求。

三、试验依据（1）《招标文件》；（2）《施工合同》；（3）施工图及设计技术要求；（4）国家现行法律法规及标准；（5）本工程管道试压按《给水排水管道工程施工及验收规范》（GB 50268-2008）与设计院提供技术要求文件的规定进行打压,试验压力为1.0MPa。

四、试压前准备工作1、管道试压采用管道试压泵作为压力源。

2、压力表采用0-1.0MPa，最小刻度0.02MPa，管道一端设一个压力表。

（压力表使用前必须拿到计量局进行校正，并出具证明），压力计要安装在试验段低端部位。

3、盲板选择：由管厂提供的钢制盲板（满足国标PN10）。

4、后背设计：采用原状土加固后背墙或素混凝土后背墙，然后在后背墙上使用4个100T的千斤顶均匀顶住盲板上、下、左、右四个方向，使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移。

5、水源设计：水源采用饮用水，地下水无污染。

直接采用地下水即可。

6、在打压管线两端的高点均设置自动排气阀，确保打压管段内气体全部被排出。

排气装置可以安装在鞍型三通或打压盲板的高点处。

7、对打压管段回填，根据标准规定，管道上覆土不得低于50cm。

8、将打压段两端的千斤顶全部固定到位，方才进行打压。

9、打压设备进行组装（1）在盲板排气端安装DN100自动排气阀门。

（2）进水端盲板下口为DN100进水钢管，在进水管口安装DN100球阀一个，DN100进水管上有1个DN20钢管，安装DN20球阀，打压时连接打压泵，泄水时连接水 表，测量降压时的出水量。

PE给水管水压试验步骤
步骤及验收标准按照《埋地聚乙烯给水管道工程技术规程》（CJJ101-2004）相关要求。

为了水压试验一次通过，我们总结了以下七点经验：PE管道的试压验收操作
①、为了尽可能排除待测试的PE管道内的空气，减少PE管内空气对试压结果的影响，应做到以下四点：⑴，进水口尽量设置在待试PE管道中最低点，排气口设置在待试PE管道中最高点。

灌水时，同时打开进水阀门和排气阀门。

当排气阀门有水流出时，缓慢关闭排气阀。

排气阀全关后，关闭进水阀。

⑵，压力表应尽可能放置在该段管道的最低处。

⑶，以稳定的升压速度将压力提高到要求的压力值，切忌猛然快速升压。

⑷，PE管在试验压力下，缓慢打开排气阀，观察是否还有残余空气排出，若水是连续、不间断地喷出，则表明待试管道的气体已完全排净，则可关闭排气阀。

②、PE管道试压时，原则上不带阀门进行试验。

但条件不允许须带阀门进行试验时，待试管道中的阀门的工作压力必须大于试验压力。

进行水压试验前将待试管道中所有阀门全开，并将阀门的止水螺栓上紧。

③、待试管道末端必需用盲堵板封堵，严禁以阀门闸板充当盲堵板。

供热管道水压试验方案2供热管道水压试验方案2一、引言供热管道是城市供热系统的核心组成部分，其质量直接影响着供热系统的稳定运行和用户的热供应质量。

为确保供热管道的安全可靠性，需要对其进行水压试验。

本试验方案旨在提供一种完整、科学、操作简便的供热管道水压试验方案，以确保管道的质量符合要求。

二、试验对象本试验方案适用于城市供热系统中的供热管道，包括主干管道、支线管道、室内供热管道等。

三、试验准备1.试验设备准备：-水泵：选用流量充足、稳定可靠的水泵，能满足试验管道的需求。

-测压仪：准确测量管道压力的仪器，精度不低于±0.1MPa。

-其他辅助设备：包括试验管道连接件、阀门等。

2.试验材料准备：-试验介质：选用清洁的水作为试验介质，确保管道内无杂质。

3.试验人员准备：-试验指导人员：具有相关供热工程经验、熟悉试验要求的工程技术人员。

-试验操作人员：具备一定的工程技术知识，能够独立操作试验设备和进行试验操作。

四、试验步骤1.试验布置：-根据试验管道的实际情况，选择适当的试验方式和试验段落，绘制试验布置图，确定试验管道的起止点。

-检查试验管道的密封性，确保无渗漏点。

2.准备试验设备：-将试验设备连接好，确保各部件和管道之间的连接紧密可靠。

-验证测压仪的准确性，调整至标定状态。

3.注水：-打开试验管道一侧的阀门，用水泵将水从另一侧管道注入，逐渐增加水压。

-同时观察试验管道内是否有渗漏点，如有发现应及时修复。

4.试验过程：-试验期间需注意观察管道压力变化情况，确保试验压力在规定范围内。

-持续试验时间应符合相关标准要求，一般不低于2小时。

5.试验结束：-结束试验后，逐渐关闭试验材料供水，平稳排空管道内的水。

-检查试验管道，确保无渗漏点。

六、安全措施1.试验过程中，严禁使用易燃易爆物品。

2.试验期间，需要有专人负责观察试验设备和试验管道的变化情况，确保试验过程安全可靠。

3.如发现异常情况，应及时停止试验，并排除故障后方可继续试验。
