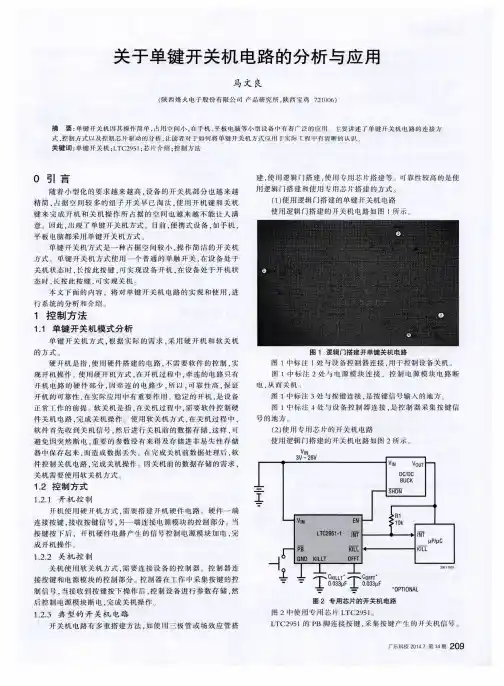

一键开关机电路原理和分析

分享一个好用的一键开关机电路，一键多用、电路简单电子设计中“开关”这个角色是必不可少的，用来控制总电源的通断。

开关分为自锁式和非自锁式，平时用的最多的就是自锁式的。

按下闭合，再按下就断开。

用来控制电源很方便。

但是现在这种开关在高端的电子数码产品中很少用到，反而用的最多的是一键多用的方式，关机状态下按一下开机，开机后还可以当作功能按键。

甚至软件可以控制自己断电（如3D打印机常用的打完断电）。

这种电路是怎么做到的呢？下面分享一个能实现上述效果的一个比较实用的电路电路解析电路的通断是用一颗PMOS管来实现的，分析图片电路可知要想把PMOS导通，就要把G级接地，G级有两个通路可以被接地：1.按键按下，PMOS的G级通过二极管和按键被接地，PMOS管导通，系统供电。

2.后级电路把power置高电位，三极管Q2导通，把PMOS的G级接地，PMOS管导通。

分析前两种操作方式：1.第一种方式不管后级负载是否有电，按下按键都能使PMOS导通2.第二种方式，后级负载必须有电的情况下，才能将Power置高，才能导通PMOS。

所以这个必须是PMOS导通的情况下才能控制PMOS导通（有点绕口），这个看起来又是“达文西”的一项发明，但是其实它在电路里面还是有作用的，那就是开关保持。

整个系统的开机流程：1.首先系统没电的情况下，后级系统没电，只能通过按下按键的方式来打通PMOS管。

给后级系统供电。

2.然后系统通电的一瞬间，此时按键还在按下的状态。

后级的单片机执行第一条代码就是把POWER端口置高3.按键松开，但是由于POWER将三极管导通，PMOS的G级通过三极管接地，PMOS还是处于导通状态，供电持续。

按键的使用key_status连接到单片机上，用于检测按键是否被按下，就是一个普通的按键电路，状态有两种：1.按键松开，key_status对地不通，通过10K上拉电阻接到VCC。

端口为高电平。

2.按键按下，key_status通过二极管和按键接地，端口为低电平。

一键启动关闭的原理和方法一键启动关闭是指通过一次按下或点击按钮即可实现设备或系统的启动和关闭。

这种功能在现代科技设备中得到了广泛应用，如电脑、手机、电视机、空调等。

一键启动关闭的原理主要包括电路控制、软件程序和系统管理等方面。

首先，电路控制是一键启动关闭的基础。

在设备的电路中，有一系列的开关、触发器等电子元件，通过电压输入和控制信号的传递，实现了设备的启动和关闭。

一键启动关闭的关键在于引入了特殊的电路设计，使得设备在正常工作状态时，只需接通某个触发器即可启动或关闭。

其次，软件程序的编写及执行也是实现一键启动关闭的关键。

在很多设备中，都会有一套软件系统来管理设备的运行状态。

通过程序的编写，可以实现一键启动关闭的功能。

例如在电脑中，可以通过按下电源按钮来触发软件电源管理程序的执行，从而实现电脑的启动和关闭。

另外，系统管理也是实现一键启动关闭的重要环节。

在一些大型系统中，存在着多个设备之间的相互依赖关系，需要通过专门的系统管理软件来进行一键启动关闭的处理。

这些系统管理软件通过对设备之间的状态、连接情况等进行监测和控制，实现了一键启动关闭的自动化操作。

对于一键启动关闭的具体方法，可以分为硬件层面和软件层面：在硬件层面，可以通过设计电路控制的方式实现一键启动关闭。

例如在一些电器产品中，可以通过设计一个机械开关，当用户按下开关时，电源电路会接通，从而实现电器的启动。

同样，当用户再次按下开关时，电源电路会断开，从而实现电器的关闭。

在软件层面，一键启动关闭通常是通过设计应用程序的方式来实现。

例如在操作系统中，可以设置快捷方式或提供相应的命令，当用户点击该快捷方式或执行相应的命令时，系统会执行相应的程序，从而实现系统的启动和关闭。

这通常需要有相应的系统权限和管理员权限。

总之，一键启动关闭是通过电路控制、软件程序和系统管理等方面的协同工作来实现的。

通过合理的设计和编程，可以实现设备和系统的便捷操作，提高用户的使用体验。

本电路特点是适用电压范围宽可在2V-40V(由三极管的耐压值决定)稳定工作，自身电流消耗小，最大自身耗电不超过30uA，非常适合用在无单片机或芯片控制的移动电源轻触开关上。

电路大概原理分
析如下：刚上电时由于C1的作用
Q8会截止因此Q7导通使C4电压为低电平于是Q17截止最后导致AO3401截止；当按键S1按下时会给C6充电而C7由于Q7的原因不充电，另外由于Q15、Q16的缘故只要按键不放开双稳态结构是不会发
生翻转的而一旦按键放开C6就会向Q10放电导致Q7截止于是发生了翻转这样又导致了AO3401导通，当再次按下S1时情况和刚才的一样只是现在是给C7充电而不给C6充电等S1放开后双稳态又发生
翻转于是AO3401截止，如此反复……
另一个电路是现有网上的图改造的，按网上原图的设计在小电流下非常不稳定按了按钮有时开不了有时关不了，改造后的电路就非常稳定了，至于为什么会这样让大家自己分析吧。

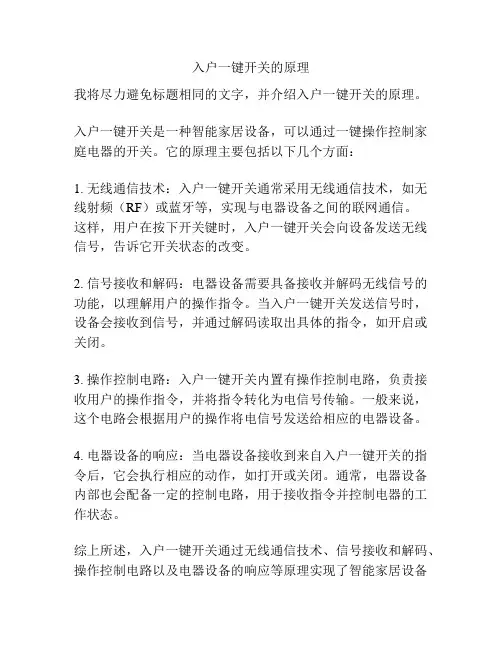

入户一键开关的原理
我将尽力避免标题相同的文字，并介绍入户一键开关的原理。

入户一键开关是一种智能家居设备，可以通过一键操作控制家庭电器的开关。

它的原理主要包括以下几个方面：
1. 无线通信技术：入户一键开关通常采用无线通信技术，如无线射频（RF）或蓝牙等，实现与电器设备之间的联网通信。

这样，用户在按下开关键时，入户一键开关会向设备发送无线信号，告诉它开关状态的改变。

2. 信号接收和解码：电器设备需要具备接收并解码无线信号的功能，以理解用户的操作指令。

当入户一键开关发送信号时，设备会接收到信号，并通过解码读取出具体的指令，如开启或关闭。

3. 操作控制电路：入户一键开关内置有操作控制电路，负责接收用户的操作指令，并将指令转化为电信号传输。

一般来说，这个电路会根据用户的操作将电信号发送给相应的电器设备。

4. 电器设备的响应：当电器设备接收到来自入户一键开关的指令后，它会执行相应的动作，如打开或关闭。

通常，电器设备内部也会配备一定的控制电路，用于接收指令并控制电器的工作状态。

综上所述，入户一键开关通过无线通信技术、信号接收和解码、操作控制电路以及电器设备的响应等原理实现了智能家居设备
的控制与操作。

用户只需简单地按下入户一键开关，就可以方便地控制家中的电器设备。

开关电源电路图工作原理及维修详解析一、开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。

开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。

开关电源原理图VO=TON/T*Vi，VO 为负载两端的电压平均值，TON 为开关每次接通的时间，T 为开关通断的工作周期；由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。

改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”（TimeRationControl,缩写为TRC）。

按TRC控制原理，有三种方式：1、脉冲宽度调制（PulseWithModulation,缩写为PWM）开关周期恒定，通过改变脉冲宽度来改变占空比的方式。

2、脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。

3、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。

二、开关电源的维修技巧和常见故障1、维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量”看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。

闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。

问：问一下电源损坏的经过，是否对电源进行违规操作。

量：没通电前，用万用表量一下高压电容两端的电压先。

如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心。

自动开机电路介绍
典型电路图：
上图是一种自动开机电路，KEY_ON/OFF接的是平台的电源键。

这种电路一般用在产品需要让平台自动开机，而电源键不能一直拉低的情况。

相信很多朋友都在想这个问题如何解决。

一般高通有个CBL脚可以一直拉低开机，但当没有接出来的时候，可以把此电路接在POWER_KEY按键接口上来进行一定时间的拉低来进行自动开机。

此处设计的原理主要运用电容C4的蓄电特性和电压等势，在输入电压突变的瞬间，由于电容两端的电压不能突变（Vc=0），所以输出的瞬间电压等于输入电压。

输入电压经电阻向电容充电，电容两端的电压逐渐升高，输出电压Vou逐渐降低。

Vout=Vin-Vc ——Vc为电容两端的电压。

Vout变化的速度同Vc上升的速度有关，也即同RC的乘积（时间常数τ=RC）有关。

比较下面的两幅图我们可以看到，时间常数愈小，Vc上升愈快，Vout下降也愈快。

反之，时间常数愈大，Vc上升愈慢，Vout下降也愈慢。

这正说明了电容充电是要时间的，充电的时间长短同R、C的大小有关。

所以电路图中，
1、当VBAT上电时，C4开始充电，上电瞬间上端电压为VBAT，下端为VBAT，然后VBAT 通过R6打开三极管，将KEY_ON/OFF拉低到地。

2、当电容C4充满电（Vc最大时），Vout下降到打开三极管的阀值时，KEY_ON/OFF就不再被拉低，就满足这个键不能一直拉低的要求。

3、调整C4，R6 容值和阻值可以相应调整KEY_ON/OFF 的低电平时间，增大阻容值，
低电平时间延长，减小阻容值，低电平时间缩短。

目前C4（4.7uF）和R6（470K）可以导致拉低时间约5S。

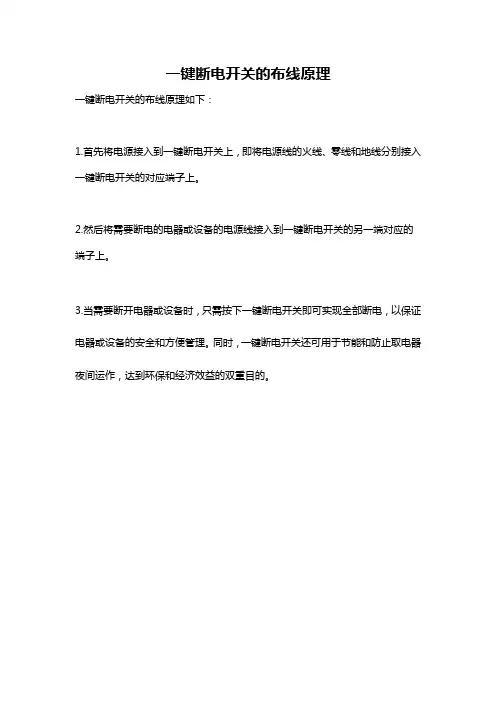

一键断电开关的布线原理
一键断电开关的布线原理如下：
1.首先将电源接入到一键断电开关上，即将电源线的火线、零线和地线分别接入一键断电开关的对应端子上。

2.然后将需要断电的电器或设备的电源线接入到一键断电开关的另一端对应的端子上。

3.当需要断开电器或设备时，只需按下一键断电开关即可实现全部断电，以保证电器或设备的安全和方便管理。

同时，一键断电开关还可用于节能和防止取电器夜间运作，达到环保和经济效益的双重目的。

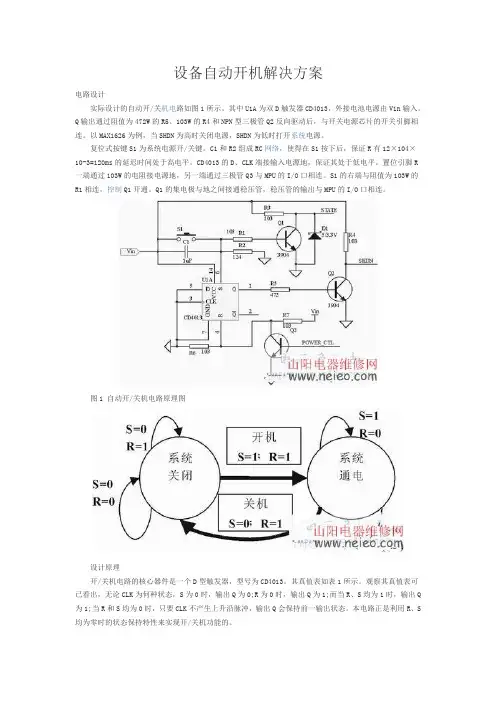

设备自动开机解决方案电路设计实际设计的自动开/关机电路如图1所示。

其中U1A为双D触发器CD4013，外接电池电源由Vin输入。

Q输出通过阻值为472W的R5、103W的R4和NPN型三极管Q2反向驱动后，与开关电源芯片的开关引脚相连。

以MAX1626为例，当SHDN为高时关闭电源，SHDN为低时打开系统电源。

复位式按键S1为系统电源开/关键。

C1和R2组成RC网络，使得在S1按下后，保证R有12×104×10-3=120ms的延迟时间处于高电平。

CD4013的D、CLK端接输入电源地，保证其处于低电平。

置位引脚R 一端通过103W的电阻接电源地，另一端通过三极管Q3与MPU的I/O口相连。

S1的右端与阻值为103W的R1相连，控制Q1开通。

Q1的集电极与地之间接通稳压管，稳压管的输出与MPU的I/O口相连。

图1 自动开/关机电路原理图设计原理开/关机电路的核心器件是一个D型触发器，型号为CD4013。

其真值表如表1所示。

观察其真值表可已看出，无论CLK为何种状态，S为0时，输出Q为0;R为0时，输出Q为1;而当R、S均为1时，输出Q 为1;当R和S均为0时，只要CLK不产生上升沿脉冲，输出Q会保持前一输出状态。

本电路正是利用R、S 均为零时的状态保持特性来实现开/关机功能的。

由于本电路处于开/关电源前端，在电池接入状态下，无论系统电源是否打开，都处于工作状态。

CD4013的输入电压范围为3~15V，因此本电路可以保证在宽电压输入范围内稳定工作。

系统开机原理当按下开机按钮S1时，S与高电平接通，S=1。

查阅真值表可得，当R=1，S=1时，输出Q应稳定输出1，经过三极管反向后，电源控制引脚SHDN为低电平，打开系统电源。

通常MPU进行初始化时会将I/O引脚置为高电平，由于RC网络的延迟作用，S1按下后可以保证S端约有120ms处于高电平(保证开机稳定条件：RC网络的延迟时间>系统上电复位并将POWER_CTL状态稳定为1的时间)。

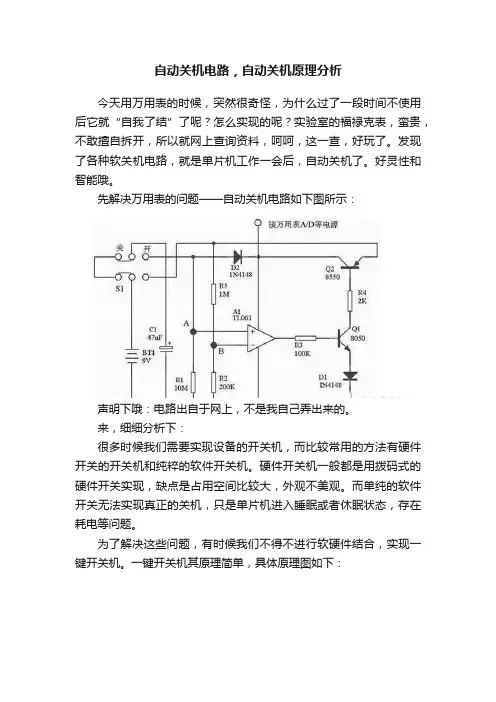

自动关机电路，自动关机原理分析今天用万用表的时候，突然很奇怪，为什么过了一段时间不使用后它就“自我了结”了呢？怎么实现的呢？实验室的福禄克表，蛮贵，不敢擅自拆开，所以就网上查询资料，呵呵，这一查，好玩了。

发现了各种软关机电路，就是单片机工作一会后，自动关机了。

好灵性和智能哦。

先解决万用表的问题——自动关机电路如下图所示：声明下哦：电路出自于网上，不是我自己弄出来的。

来，细细分析下：很多时候我们需要实现设备的开关机，而比较常用的方法有硬件开关的开关机和纯粹的软件开关机。

硬件开关机一般都是用拨码式的硬件开关实现，缺点是占用空间比较大，外观不美观。

而单纯的软件开关无法实现真正的关机，只是单片机进入睡眠或者休眠状态，存在耗电等问题。

为了解决这些问题，有时候我们不得不进行软硬件结合，实现一键开关机。

一键开关机其原理简单，具体原理图如下：具体的工作原理如下：按下按键开关K1时，Q3导通，产生低电平，导致Q1也导通，通过电源接口或者电池为DC2DC供电，单片机及其负载可以正常工作，同时单片机读取按键断开电平，知道按键按下，为PWR_IO产生一个高电平，为按键释放后Q3的基极提供持续的高电平，不让电源由于按键的释放而断开。

再次按下K1时，单片机读取到Q2导通，KEY_IO为低电平，知道有按键按下，为此，单片机在PWR_IO端口产生一个低电平，在按键释放后，Q3截止，导致Q1截止，电池或者电源接口无法为DC2DC供电，实现关机的作用。

其实说白了就是——比较器+ RC定时+三极管开关R1和C1组成RC定时网络，Q1和Q2组成电子开关。

其工作过程是：当把开关S1置于“关”时9V电池对电容C1充电。

使得C1两端的电压等于电池电压。

当把S1置于“开”时，电容C1接至运放的同相输入端（A），同时也通过R1放电。

R2和R5分压得到约1.5V的电压加至运放的反相输入端（B），刚开机时电压A》B，运放输出高电平。

这说使用Q1和Q2都导通，通过Q2的集电极输出9V电压。

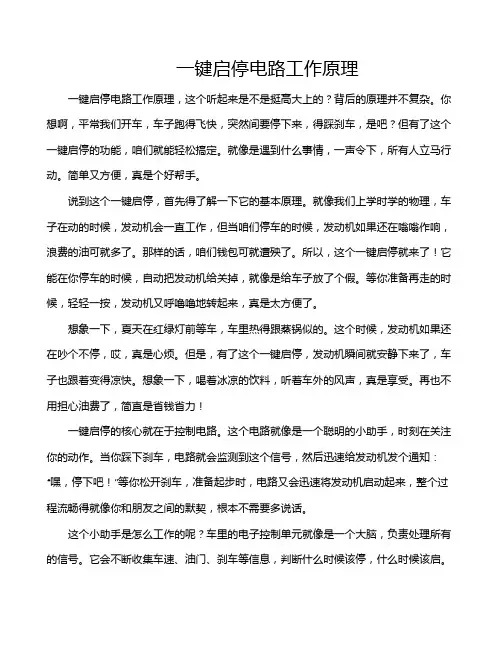

一键启停电路工作原理一键启停电路工作原理，这个听起来是不是挺高大上的？背后的原理并不复杂。

你想啊，平常我们开车，车子跑得飞快，突然间要停下来，得踩刹车，是吧？但有了这个一键启停的功能，咱们就能轻松搞定。

就像是遇到什么事情，一声令下，所有人立马行动。

简单又方便，真是个好帮手。

说到这个一键启停，首先得了解一下它的基本原理。

就像我们上学时学的物理，车子在动的时候，发动机会一直工作，但当咱们停车的时候，发动机如果还在嗡嗡作响，浪费的油可就多了。

那样的话，咱们钱包可就遭殃了。

所以，这个一键启停就来了！它能在你停车的时候，自动把发动机给关掉，就像是给车子放了个假。

等你准备再走的时候，轻轻一按，发动机又呼噜噜地转起来，真是太方便了。

想象一下，夏天在红绿灯前等车，车里热得跟蒸锅似的。

这个时候，发动机如果还在吵个不停，哎，真是心烦。

但是，有了这个一键启停，发动机瞬间就安静下来了，车子也跟着变得凉快。

想象一下，喝着冰凉的饮料，听着车外的风声，真是享受。

再也不用担心油费了，简直是省钱省力！一键启停的核心就在于控制电路。

这个电路就像是一个聪明的小助手，时刻在关注你的动作。

当你踩下刹车，电路就会监测到这个信号，然后迅速给发动机发个通知：“嘿，停下吧！”等你松开刹车，准备起步时，电路又会迅速将发动机启动起来，整个过程流畅得就像你和朋友之间的默契，根本不需要多说话。

这个小助手是怎么工作的呢？车里的电子控制单元就像是一个大脑，负责处理所有的信号。

它会不断收集车速、油门、刹车等信息，判断什么时候该停，什么时候该启。

再加上各种传感器的协作，这个系统就像是一支精英团队，齐心协力保证你在每一次停车和起步时都能得心应手。

说实话，很多车主在刚开始使用这个功能时，可能会有点紧张，生怕一键启停出错，结果车子不听话。

不过，放心吧，这个系统经过严格的测试，绝对不会在关键时刻掉链子。

就像你信任的老朋友，总是在你最需要的时候出现，给你支持和帮助。

这个一键启停也有它的小毛病。

一键启动关闭的原理和方法
一键启动关闭是指通过一键操作来快速开启或关闭电子设备，如计算机、手机、平板等。

其主要原理是通过在设备中预设一个能够接收外部命令的“互斥开关”，当收到开启或关闭命令时，就能够自动执行相应的操作。

这种一键操作能够极大地提高设备的操作效率和便利性，被广泛应用在各种电子设备中。

一键启动关闭的方法则是根据设备类型和操作系统的不同而有所差异。

在计算机中，一般使用快捷键或者按键来实现一键开关机的操作。

比如，在Windows系统下，按住电源键不松，可以在弹出的菜单中选择“睡眠”或“关机”选项进行操作。

另外，还可以通过桌面上的“快捷关机”图标、屏幕保护的“立即锁屏”、任务管理器的“结束任务”等方式来实现一键关机。

而启动则可以通过设置Windows系统的自动登录来简化操作，每次开机后自动进入指定账户。

在手机和平板电脑中，一般使用电源键或者指纹识别来实现一键开关机。

按下电源键即可快速开关机，或者使用指纹识别技术，快速解锁并进入设备主界面。

此外，部分设备还可以通过设置来自定义按键功能，实现一键呼叫、发短信等操作，提高设备的便利性。

总的来说，一键启动关闭是通过设备软件或硬件上的相应设置，实现快速启动或关闭电子设备的操作。

它的出现，极大地提高了设备的便利性、效率和用户体验，受到了广泛的欢迎和应用。

先上一个低功耗的一键开关机电路，这个电路的特点在于关机时所有三极管全部截止几乎不耗电。

原理很简单：利用Q10的输出与输入状态相反（非门）特性和电容的电流积累特性。

刚上电时Q6和Q10的发射结均被10K电阻短路所以Q6和Q10均截止，此时实测电路耗电流仅为0.1uA，L_out输出高，H_out输出低。

此时C3通过R22缓慢充电最终等于VCC电压，当按下S3后C3通过R26给Q10基极放电，Q10迅速饱和，Q6也因此饱和，H_out变为高电平，当C3放电到Q10be结压降0.7V左右时C3不再放电，此时若按键弹开C3将进一步放电到Q10的饱和压降0.3V左右，当再次按下S3,Q10即截止。

这个电路可以完美解决按键抖动和长按按键跳档的问题，开关状态翻转只发生在按键接触的瞬间，之后即便按键存在抖动或长按按键的情况开关状态不会受到影响。

这是因为R22的电阻很大（相对R23,R26,R25)当C3电容的电压稳定后，R22远不足以改变Q10的开关状态，R22要能改变Q10的状态必须要等S3弹开后C3将流过R22的小电流累积存储，之后再通过S3的瞬间接触快速大电流释放从而改变Q10的状态。

非低功耗的三极管一键开关机电路：这个电路的原型来自互联网，参数有调整，原理和第一个低功耗电路相似在此不再赘述。

这个电路实际就是本帖前两个电路的融合，可以实现低功耗待机和1档、2档、关机等3个档位。

上电之初由于Q1,Q4,Q5的be结都并联了电阻，因此所有三极管都截止电路低功耗待机，C3开始充电到VCC电压。

当按下S1后，Q5饱和，同时Q1也因此饱和，L_out1输出低电平Q4截止—>Q3截止、Q2饱和，C3放电为0.3V(Q5的饱和压降）左右。

再次按下S1，Q5截止L_out1输出高电平—>Q2截止，Q4饱和L_out2输出低电平，由于R4和C1的延时作用Q3会延迟饱和，可以保证Q2完全截止后Q3基极才会为低电平，因此Q2，Q3都不会饱和。

一键开关机电路详解
导读：
在我们的工作或做项目的过程中会遇到一个按键实现开关机，这个电路到底是怎么实现的呢，今天我们就来揭开它的真面目吧！
一键开关机电路：
电路解析：
电路的通断是用IRF7304一颗大功率的PMOS管来实现的，分析上图电路可知要想把PMOS导通，结合PMOS管的导通条件，MOS 管的G极需要满足GS<0，图中的G级有两个通路可以被接地：
1.按键按下，PMOS的G级通过二极管和按键被接地，PMOS管导通，系统供电。

2.后级电路把PG5引脚拉高，三极管Q2导通，PMOS的G级接地，PMOS管导通。

开机流程：
当系统在没电的情况下，系统不工作，只有通过按键S1来启动系统，当按键被按下时MOS管G极接地，MOS管被导通，此时电源VCC通过MOS管给后级系统供电，当系统启动时，软件运行立即将PG5拉高，MOS管通过方式2导通，松开按键后MOS管继续导通，系统开机。

按键：
系统上电后通过连接在芯片上的IO口PF5来检测按键，按键按下时PF5接地为低电平，按键松开时，PF5通过上拉电阻接高电平，这时按键就可以做功能键长按、短按、双击来使用实现自己想要的功能。

关机：
系统的关机是通过软件来检测实现的，就是所说的“软关机”，软件检测到按键被长按或双击时，将PG15拉低，Q2关断，MOS管关断，系统关机。

二极管的作用：
D2、D3是防止VCC通过R26、R23回路和3.3V连到一起，是3.3V供电的电压升高，烧坏系统。

一键开关机的原理图和解说
法一：
用在电池供电上
开启：按下开关后，Q1的 B 通过二极管和开关构成回路，Q1导通，导通后系统
开启，系统执行初始化之后， MCU 开启控制 IO 输出 1 ，检测 IO 经过一段延时后进入关机检测
关机：检测 IO 负责检查开关是否被按下，若开关按下该IO 为0，则控制 IO 输出 0 ，然后Q2截止，按键被释放后， Q1 因 b 极没有电流而截止于是关闭如图：
法2：
..
单片机按键开关机电路设计:
图中 Ctr 和 Key 接单片机管脚， Ctr 作为开关控制用， Key 作为按键检测用。

按下按
键， Q1 导通，单片机上电，控制 Ctr 为低电平，保持 Q1 导通。

想停机时，再按下按键，单片机控制 Ctr 为高电平，此时松开按键 Q1 截至，单片机停电。

此电路适合手持设备使用，开关方便，停机状态几乎不耗电。

这种接法单片机控制管脚在单片机停电时也带电，不是很规范，实际测试使用正常。

..。

3个元器件组成的一键启停电路，掌握了要点接线非常的简单
一键（单按钮）启停电路是个非常经典的电路，虽然它的实用性不强，但是用来学习非常合适，今天俵哥带大家一起来分析一下。

需要用到2个中间继电器和1个交流接触器，3个电气元件的线圈电压最好相同，同时对交流接触器的辅助触点要求严格，必须有3组辅助触点，2组常开一组常闭。

一键启停电路
上图是完整的一键启停电路，任何一个电气元件都不可以省略。

主电路非常的简单，通过接触器KM的主触点然后连热继电器再连电机，我们主要是分析控制电路。

控制部分
这个控制部分和第一图稍有不同，主要是KA1和KA2的位置相反，但是控制效果一样，我们来分析一下这个控制电路。

第一次按下是启动效果：当按钮开关SB按下以后，只有KM的常闭点处是通路，所以中间继电器KA2线圈吸合，同时KA2的常开点闭合。

KA2常开点闭合的同时KM线圈吸合，当SB按钮开关松开以后KA2线圈失电，KA2的常开点复位同时KM通过自身的常开点继续吸合形成自锁。

第二次按下是停止效果：KM线圈吸合的同时自身的常开点闭合常闭点断开，所以按下SB按钮开关的同时，通过KM的常开点KA1线圈吸合，KA1线圈吸合的同时自身的常闭点断开，而KA1的常闭点串了KM的线圈，所以主接触器KM断电。

要点：KA1和KA2两个中间继电器互锁，KM有自锁的效果，两次按下启动按钮其实是通过KM的常开常闭点实现2个继电器的交替吸合。

1键启停的原理1键启停的原理什么是1键启停1键启停是一种便捷的操作方式，通过按下一个按钮即可实现设备或系统的启动或停止。

这种操作方式被广泛应用于各类电子设备、机械设备以及软件系统中，使得用户操作更为简单和高效。

1键启停的原理1键启停的原理基于设备或系统的控制逻辑和交互设计，主要包括以下几个方面：1. 按键和开关的设计1键启停的核心是一个按键或开关，它经常被设计成一个独立的硬件元件，可以在设备或系统的控制面板上或者遥控器上找到。

按下按键或拨动开关时，触发启动或停止的信号。

2. 信号传输和处理按键或开关的触发信号会经过一系列的传输和处理步骤，其中涉及到信号的传输介质、传输协议以及信号解析。

这样，设备或系统可以接收到用户的启动或停止指令。

3. 控制逻辑设计设备或系统根据接收到的指令，通过内部的控制逻辑进行相应的操作。

启动操作可能包括设备的电源开启、参数初始化等；而停止操作可能包括设备的电源关闭、资源释放等。

这一部分的逻辑设计需要根据具体设备或系统的特点进行。

4. 状态反馈和显示为了增加用户的使用体验，1键启停通常会提供状态反馈和显示功能。

通过显示屏、LED灯、声音等方式，用户可以知道设备或系统的工作状态，进一步操作设备或系统。

这也为用户提供了一种保障，确保了设备或系统的启停操作的准确性。

总结1键启停是一种简单、方便的操作方式，通过按下一个按钮即可实现设备或系统的启动或停止。

其原理涉及到按键和开关的设计、信号传输和处理、控制逻辑设计以及状态反馈和显示。

通过合理的设计和实现，1键启停能够提高用户的使用体验，提高操作效率。

1. 按键和开关的设计按键和开关是1键启停的核心部件，其设计需要注意以下几点：•安全性：按键或开关应符合相应的安全标准，以防止意外操作或触发危险动作。

•耐久性：按键或开关应具有良好的耐用性，能够承受长时间的使用。

•触感和反馈：按键或开关的触感和反馈应与用户操作意图相匹配，以提供良好的用户体验。

灯的一键启停控制原理
您好,灯的一键启停控制原理可以概括为以下几点:
一、控制电路
一键控制电路包含电源、开关、负载(灯)等基本元件。

按钮开关控制电路的通断,当按钮按下时,闭合电路,电流通过照明灯,発光;按钮弹起时,打开电路,断电,灯熄灭。

二、锁存电路
为了避免需要持续按压按钮,会在控制电路中增加锁存功能。

锁存电路中包含触发器或锁存模块,可以在按下按钮时,锁存目前的电路状态。

三、晶体管控制
也可以用晶体管来构建控制电路,NPN三极管的基极控制集电极与发射极是否导通,利用这一原理,通过按钮控制晶体管导通或关断,实现对灯的控制。

四、继电器控制
对于大功率设备,可以使用继电器来承担热控制,按钮电路只起触发作用,当按钮
按下时,通过线圈使继电器触点吸合或断开,完成对灯具电源的控制。

五、无触点控制
采用红外线、无线射频或WIFI等方式实现远程控制,用户只需要通过遥控器或APP发送控制信号,不需要有线连接。

这种方式更加安全方便。

六、智能化控制
通过编程实现灯的一键控制。

使用微控制器,可添加各种控制逻辑,如定时、调光、场景模式等,使灯具控制更智能化。

综上所述,一键控制的核心是构建简单的触发电路,再辅以锁存或继电器等方法,实现对照明电源方便、快速的控制。

配合智能化技术,可以成为智能家居系统的重要组成部分。
