电磁暂态程序 ATP的简单使用教程

  • 格式：ppt
  • 大小：2.55 MB
  • 文档页数：107

下载文档原格式

  / 107

合集下载

ATPDraw使用方法及心得

ATPDraw使用方法及心得

ATPDraw的使用心得1、什么是ATP？ATP程序（TheAlternativeTransientsProgram）是目前世界上电磁暂态分析程序（EMTP(TheElectromagneticTransientsProgram))最广泛使用的一个版本，ATP-EMTP程序可在大多数类型的计算机上运行。

2、ATP可以做哪些？通俗地说ATP程序可以模拟和分析接地、雷击线路故障、短路故障、断路器跳闸过电压、闭合过电压、开断小的感性电流、变压器冲击电流、暂态恢复电压、线路甩负荷过电压、输电线路工况运行分析、暂态故障选线、高压直流输电系统过电压分析3、ATP中模块有哪些？ATP可以运行在window7下提供许多模型，包括电源模块（交流、直流、冲击波、雷电流等）、测量模块（电压测量仪、电流测量仪、三相换位原件等）、线性支路（电阻、电感、电容、RLC 串联等）、非线性支路（时变原件、非线性电阻电感等）、架空线路模型（集中参数、π型参数、频率相关参数）、开关、电机，变压器，避雷器等常用电器模型。

4、ATP仿真具体流程？打开ATP，建立仿真模型，点runATP开始仿真，仿真后点runplot可以看仿真结果图，点Plotxy 可以看出仿真图中具体数据。

ATP可以将数据导出进行后期处理。

5、ATP常见仿真错误？ATP仿真中常见的错误可能出现在：ATP仿真模拟时时间的设定（暂态时间过程很短），接地的处理，LCC模型参数的设置，数据的溢出错误。

如果你在ATP仿真中，出现仿真错误，请仔细修改模型中参数设置！软件及更多资料获得地址：ATPDraw的使用方法目录１．前言２．ATPDraw的操作步骤2.1起动2.2设定2.3选择元件和输入参数2.4辅助操作2.4.1连接2.4.2移动2.4.3复制2.4.4旋转2.4.5节点赋名2.5ATP的执行2.6计算结果的输出2.6.1图形输出2.6.2文本输出３．ATPDraw的元件菜单3.1探针和相接续器3.2线性支路3.3非线性支路3.4架空线路/电缆3.4.1集中参数3.4.2带集中电阻的分布参数线路3.4.3自动计算参数的架空线路/电缆模型3.5开关3.6电源3.7电机3.8变压器3.9控制系统3.9.1信号源3.9.2传递函数块3.9.3特殊装置3.9.4初始化3.10频率相关元件3.11复制４．ATPDraw的应用实例4.1系统结线图4.2参数计算4.3建模4.4计算５．ATPLauncher６．结束语附录1用ATPDrawVer.3.5创建14相（同塔4回路）线路LCC模型的方法1.前言ATP-EMTP是目前应用得最为广泛的电磁暂态计算的标准程序。

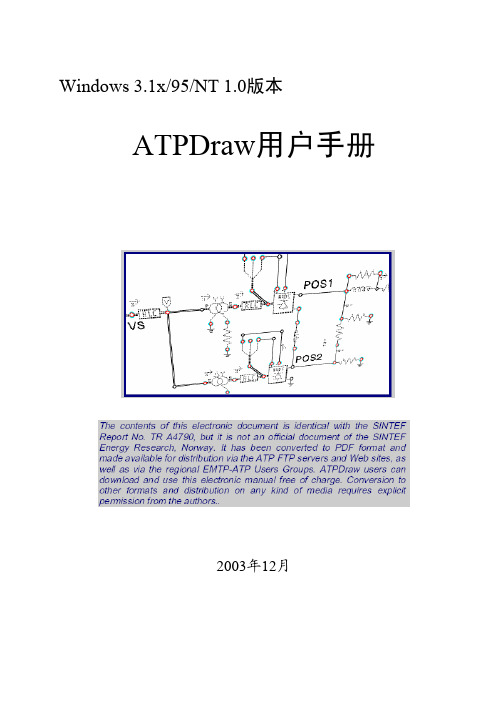

EMTP使用说明书

EMTP使用说明书
1.1 ATPDraw是什么？...........................................................................................................................................................3 1.2 ATP的简要介绍 ...............................................................................................................................................................3 1.3 ATPDraw的发展史...........................................................................................................................................................4 1.4 ATPDraw支持的元件.......................................................................................................................................................5 1.5 手册的内容.......................................................................................................................................................................7 1.6 手册惯例...........................................................................................................................................................................8

atp-emtp使用方法

atp-emtp使用方法

atp-emtp使用方法ATP-EMTP（Alternative Transient Program - ElectroMagnetic Transient Program）是一种用于电力系统暂态分析的计算软件。

它可以模拟和分析电力系统内的暂态现象，如短路、谐波、电涌等。

以下是ATP-EMTP的使用方法：1. 安装软件：从ATP-EMTP的官方网站下载软件安装包，并按照安装向导进行安装。

2. 创建新项目：启动ATP-EMTP软件后，选择“新建项目”来创建一个新的工程项目。

3. 定义电力系统模型：在新建项目中，可以添加电力系统的组件，如发电机、变压器、传输线等。

通过模型库中的元件来定义所需的电气元件，并将其连接在一起以构建电力系统模型。

4. 设定运行参数：在模型创建后，需要设定运行参数，如仿真时间、时间步长、计算精度等。

这些参数将影响计算结果的准确性和仿真的运行效率。

5. 定义激励信号：ATP-EMTP支持多种激励信号，如阶跃、脉冲和正弦等。

根据需要，在电力系统模型中添加所需的激励信号，并设定其特定的参数，如振幅、频率和相位等。

6. 运行仿真：完成上述设置后，可以启动仿真过程。

ATP-EMTP将根据所设定的参数对电力系统模型进行仿真，并计算出电压、电流等变量随时间的变化情况。

7. 分析仿真结果：仿真完成后，可以对仿真结果进行分析。

ATP-EMTP提供了多种结果显示和分析功能，如波形图、频谱图和散点图等，用于评估电力系统的暂态性能。

需要指出的是，在使用ATP-EMTP进行电力系统暂态分析时，需要具备一定的电力系统理论基础和编程知识。

对于初学者而言，建议先学习相关的电力系统分析方法和理论，然后再逐步掌握ATP-EMTP的使用技巧。

ATP-EMTP的应用

ATP-EMTP的应用
32
EMTP的介绍
EMT递函数、特殊装置和信号源)表 示控制系统。由于TACS的解要在下一时步传递给 网络，以及在TACS内部的时延，有时会引起数值 不稳定和解的不正确。另外，需用户输入TACS变 量初始值。笔者的TACS改良版已解决这些问题。
Requiv
h 1 ( i t4 s t ) t i 1 ( t4 t ) 2 C t v 1 ( t t ) v 4 ( t t )
22
EMTP的介绍
EMTP的解法
无损分布参数线路 iF(xc)tf(xc)t
Ikm K
vZ(Fxc)tZ(fxc)t Vk Z
histkm histmk
••
•
[Y][V] [I]
18
EMTP的介绍
EMTP的解法
（3）在暂态计算时，EMTP采用梯形积分将微 分方程式离散化，将所有的元件用等值电导和 等值电流源表示。通过求解下式所示的节点方 程式来求得各节点电压的瞬时值。 [G][v][i]
（4）将Schnyder-Bergeron法用于电压和电流 的行波计算，成功地解决了分布参数线路的电 路计算问题。
29
EMTP的介绍
EMTP的元件
(6)同步电机 在ATP-EMTP中有两种同步电机模型，即
基于dq0坐标的Type-59模型和基于相坐标的 Type-58模型。後者避免了dq0坐标转换成相 坐标引起的数值不稳定，但由于每个步长都需 要更新Ｇ矩阵并重新三角形化，因此计算时间 比前者长。两者的轴系模拟相同。
25
EMTP的介绍
EMTP的元件
(2)架空线路和电缆 在EMTP中可以用常规π型电路、无损分布参
数电路、无畸变分布参数电路、带集中电阻的分 布参数电路或者具有频率相关参数的分布参数电 路来模拟架空线路和电缆。使用最多的是常规π 型电路、无损分布参数电路、带集中电阻的分布 参数电路和考虑频率相关的J.Marti模型。

(完整版)ATPDraw软件的使用

(完整版)ATPDraw软件的使用

目录１．前言２．ATPDraw的操作步骤2.1起动2.2设定2.3选择元件和输入参数2.4辅助操作2.4.1 连接2.4.2 移动2.4.3 复制2.4.4 旋转2.4.5 节点赋名2.5 ATP的执行2.6 计算结果的输出2.6.1 图形输出2.6.2 文本输出３．ATPDraw的元件菜单3.1 探针和相接续器3.2 线性支路3.3 非线性支路3.4 架空线路/电缆3.4.1 集中参数3.4.2 带集中电阻的分布参数线路3.4.3 自动计算参数的架空线路/电缆模型3.5 开关3.6 电源3.7 电机3.8 变压器3.9 控制系统3.9.1 信号源3.9.2 传递函数块3.9.3 特殊装置3.9.4 初始化3.10 频率相关元件3.11 复制４．ATPDraw的应用实例4.1 系统结线图4.2 参数计算4.3 建模4.4 计算５．ATP Launcher６．结束语附录1 用ATPDraw Ver.3.5创建14相（同塔4回路）线路LCC模型的方法1. 前言ATP-EMTP是目前应用得最为广泛的电磁暂态计算的标准程序。

从概念讲，EMTP可应用于任何电路的电磁暂态现象计算。

但是另一方面，因为它的庞大功能，在只有固定格式的文本输入方式时，它的应用相当困难。

许多电力技术人员虽然知道ATP-EMTP的潜在应用价值，但苦于入门艰难，迟迟不敢尝试ATP-EMTP的应用。

ATPDraw就是为了解决这个问题而开发的，它是建立计算模型用的人机对话图形接口。

ATPDraw准备了电力系统各种元件的图符，点击这些图符，可打开相应的图框，输入有关参数。

连接这些图符，可构成所需要的电路。

各个元件的图框都带有帮助功能，提示各参数的定义。

ATPDraw还具有设定时间步长、计算时间、输出要求及各种特殊要求（如频率扫描）的功能。

ATPDraw生成文本输入文件，执行ATP时实际上还是通过文本输入文件。

有了这个工具，使ATP-EMTP的利用大大方便了。

免费使用的电磁暂态分析程序_ATP_EMTP程序介绍

免费使用的电磁暂态分析程序_ATP_EMTP程序介绍

免费使用的电磁暂态分析程序——ATP -E M TP 程序介绍徐　政浙江大学电机系,310027杭州AN INTROD UCT I ON T O ATP -E M TPXu Zheng Zhejiang U n iversity H angzhou ,310027,Ch ina1　A T P 2EM T P 的发展历史A T P 程序(T he A lternative T ran sien ts P ro 2gram )是目前世界上电磁暂态分析程序(E M T P )最广泛使用的一个版本,A T P 2E M T P 程序几乎可为世界上的每一个人所免费使用,并可在大多数类型的计算机上运行。

在1984年以前的十多年里,属于美国能源部的邦维尔电管局(B PA )主导了E M T P 程序的开发工作,它在人力和财力上对E M T P 程序的开发工作给予了极大的支持。

当时的工作属于公共域内(p ub lic 2dom ain w o rk ),其成果可以免费提供给任何一个感兴趣的团体。

1984年以后,E M T P 程序主要分为两支,一支以DCG (E M T P D evelopm en t Coo rdinati on Group ,1982年由北美6个大型电力机构组成) EPR I (美国电力科学研究院)为代表,试图将E M T P 程序商业化(以下称其为商业化的E M T P );另一支即A T P 2E M T P ,它继续保持E M T P 程序的可免费使用性,但为了防止其成果被商业化的E M T P 所利用,A T P 2E M T P 不属于公共域内。

1984年初,DCG 的工作已对免费使用E M T P构成威胁,原B PA E M T P 的开发者之一D r .W .Sco tt M eyer 为了维护E M T P 的可免费使用性,于1984年2～3月份,终止了12年的E M T P 开发合同,并将他所有的业余时间用来开发一个富有生命力的替代程序,A T P 程序正式诞生于1984年秋。

ATPEMTP在500kV配电系统中的应用.doc

ATP-EMTP在500kV配电系统中的应用韩丽娜,杨志坚,李虎(山东大学电气工程学院,济南250061)摘要:随着电力系统的发展、计算机的普及和计算能力的不断提高,电力系统数字仿真已成为电力系统试验研究、规划设计和调度运行的重要工具。

本文介绍了电力系统经常使用的电磁暂态仿真软件EMTP的发展、原理、结构和应用,并对其使用方法做了详细介绍。

关键词:电力系统仿真软件?BPAB EMTPB ATP-EMTP中图分类号:TP391.9文献标识码:A文章编号:1001-1390(2005)12-0014-04HAN Li-na,YANG Zhi-jian,LI Hu(School of Electrical Engineering,Shandong University,Jinan 250061,China)Abstract:Because the modern power system scale is larger and larger and the voltage rank is higher and higher the complexity of layout,operation and control for power system is enhanced increasingly.The applications of power system simulation software are widely and widely in the production and research of power system.The develop-ment,Operating Principles,structure and applications of mainly ATP-EMTP software are discussed in this paper.Finally it recommends how to use this power system simula-tion software.Key words:power system simulation software B BPAB EMTPB ATP-EMTPApplication of Electromagnetic Transients Program in the Power System0引言目前,由于社会对能源需求的增长,电力系统的规模不断庞大,其运行也随之愈加复杂,发生的事故越来越难以用传统的分析方法进行预测。

ATP-EMTP的MODELS语法和建模入门讲解

本文通过《电力系统电磁暂态计算与EMTP应用》书中例3-1来说明下MODELS入门注：由于我也是学会不久怎么在EMTP-ATP里面建立models，因为我刚开始在网上找这方面的资料也没有找到，最后还是找师兄学会的，虽然只是学会了个入门，但还是献丑写一点东西，希望对刚接触ATP的人有一些帮助。

例3-1的仿真电路如下图所示
这里通过在ATP建立一个简单的models来计算U1和U2两端电压的和来简单说明下MODELS的建立方法。

（1）右键，MODELS——Default model
(2)双击出现的正方形——点击Edit
（3）按照上面给出的程序为模版自己编程，ATP里面用的是Fortran语言，其实和C语言差不多，学过C语言的应该都能读懂，没学过的可以去网上看看Fortran语言的教程，很简单。

上面就是计算U1+U2的程序，比较简单
这里特别提醒一下：（1）赋值的符号是（：=）不是（=）
（2）输出变量必须赋初值
（4）写好程序后点击窗口的done然后点YES，然后出现下图
然后就是修改MODELS的仿真图形了，
点击右下角的lcon type中的Bitmap，然后点击它上面的画图的那个按钮，然后出现下图，先点击下片的白色颜色把图清了，然后选择颜色画自己想要的图形
然后点done，然后在下图中把对应变量想对应的节点在Pos.x和Pos.y中体现出来
然后在下图中把models中节点和仿真图形的节点对应起来
然后这个简单的models就建立了
最后运用Tacs验证一下建立的models是否正确，仿真图如下
XX0004的波形
U3的波形
可以看出波形完全一致，models正确。

ATP-EMTP的应用


两点电流的最大差值：
50Hz ：3.14×10-4×I
100kHZ ：0.628×I
在高频领域，变电站的母线也
要考虑波的传播过程，并当成分
布参数线路处理。
B
11
电力系统的暂态计算的特点
暂态仿真的特点
4. 非线性元件和开关 在暂态计算中，需要考虑
元件的非线性和开关的动 作。最常见的非线性特 性，有变压器的励磁特性、 1620kV 避雷器的电压-电流特性等。 开关也可以看成一种非线 性元件。
20
EMTP的介绍
EMTP的解法
用下图说明建立节点电导矩阵的方法
2
3
R
L
5
分布参数线路
1
C
4
i51
i15
i1
21
EMTP的介绍
EMTP的解法
电阻
i12 (t)

1 R
v1
(t
)

v2
(t
)
电感
histkm
k
v13 (t )

L
di13 (t ) dt
i13 (t )

t 2L
v1(t)
31
EMTP的介绍
EMTP的元件
(7)通用电机 EMTP的通用电机模型可以模拟各种同步电
机、各种异步电机和各种直流电机，功能十分 广泛，但使用不太方便。另外，通用电机模型 也是使用dq0坐标的，存在坐标转换引起数值 不稳定的可能性。
笔者已开发了基于相坐标的异步电机模型。
32
EMTP的介绍
EMTP的元件 (8)开关
右图是避雷器的电压-电 流特性。
1000kV避雷器V-I特性
mA

关于atp_emtp的学习

6．Power Systems Electromagnetic Transients Simulation, J. Arrillaga, N. Watson
重点讲述了电磁暂态的计算机分析，除了EMTP理论还涉及到了atpdraw并不等同于ATP/EMTP, 它只是为ATP/EMTP开发的图形界面程序，类似于PSCAD和EMTDC的关系，其实atp还有其它的图形界面程序，比如德国开发的ATPdesigner. 不过ATPdraw目前是应用最成功的ATP窗口程序，它的最新版本是5.5，这个程序对外是开放的，大家可以在这里下载
2．ATP中Benchmark里的实例，非常全面，不过都是填卡形式的
3．ATPdraw的使用说明书和实例
ATP上手不易，是需要踏下心来好好学习的，希望上面简要的介绍能给大家一点帮助。 关于ATP里模型的使用，有时间再开帖慢慢阐述，欢迎大家都来参与讨论和分享经验！
1．EMTP Theory，Dommel，这个不用介绍了，EMTP的Bible ,论坛上好像已有了
2．电力系统过电压数值计算，吴维韩
3．电力系统过电压计算，李福寿
以上两本中文书是我看到的对EMTP算法解释最清楚的书籍,值得认真阅读
4．Computer Analysis of Electric Power System Transients: Selected Readings,
刚开始接触ATP的时候，国内网上很难找到ATP的资源，到目前为止好像还是只有研学论坛才有ATP的板块，相对于其他板块，我们这里虽然帖子数量并不垫底，可是从帖子来看，发资料赚取积分的占绝大多数，真正形成讨论的帖子非常之少。用ATP有一段时间了, 在一些应用中逐渐体会到了它强大的功能和可继续开发的潜力, 抛砖引玉, 谈一下自己的经验和体会，希望对初学者有帮助, 也希望更多的朋友, 一起参与讨论这个应用的最为广泛的电磁暂态分析程序。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

元件对话框
全部电路元件的“元件对话框”布局大致相同。用 户在该窗口中输入元件所需的数据。对于标准元件， 输入窗口的唯一不同就是数据和节点菜单区的数目。 非线性分支元件除了一般“属性页”，还有“特性页 ”。在特性页中，可以对非线性特性和一些包含文件 选项进行设定。 输入窗口中输入的数值可以是实数或整数，实数 可写成带有“E”或“e”的指数形式。当输入字符是非 数值时，将显示“非法数值定义”的信息。合法数值 样式：3.24e4，323E+02，32300，32.3e+3等。
编辑对话框
开关

ATPDraw支持许多开关类型器件，如普通 的时控或压控开关，用于建造二极管、电 子管和可控硅开关模型的选项，以及统计/ 分类开关。下级菜单包括如下选项：
电源
电机

在ATPDraw中有2类电机：同步电机和通用 电机。ATPDraw不支持平行或背靠背电机。 所有的3相电机都是Y型连接。
ATP程序的简单操作
元件选择菜单的操作 当在电路窗口的空白处单击鼠标右键时，会弹出 “元件选择菜单”，在该菜单中选择所需元件插入 电路中。要移动元件，在元件上按住鼠标左键同时 拖动，将元件移至新位置后，松开按钮单击空白区
域，撤销对元件的选择并确定其新位置。
元件选择菜单的使用
在电路窗口的空白处单击右键，显示该菜单，如下图所示。
测量仪，分相和换相元件 线性和非线性的基本元件
开关、电源、设备、变压器
Hale Waihona Puke 提供MODELS和TACS组件
用户自定义元件
元件选择菜单的使用
鼠标移动到Probes & 3-phase选项菜单后，出现的下级菜 单如下图。

测量节点电压、测量支 路电压、测量支路电流、 测量TACS值元件 分相元件 换相元件
ABC和DEF元件参数的应 用一般出现在6相电路中



(2) 线路分散元件 “线路分散元件”的下级菜单有2种不同类型 的线路模型可供选择。所有的线路模型都具 有分布参数，与频率无关的特性。 1) Transp. lines -1 该元件具有三相对称，分布参数和集中阻抗 的特性（在ATP Rule-Book中叫Clarke-type） 。次级菜单有如下6种选项可供使用：

2) Untransposed lines (KCLee) 非对称线路参数在ATPDraw外部产生。次 级菜单有如下2种选项可供使用：

(3) LCC 使用该选项时必须首先选择导线的分裂数 （1~9），具体如下表：
(4) Read PCH file 支持线路/电缆常数的ATP_LCC程序是一个完 全独立的程序。在这个程序中，用户只需设 定架空线或电缆的交叉部分和材料数据，程 序就根据生成的ATP文件创建一个预编辑处理 文件（PCH文件）。 一般，ATPDraw能读这些PCH文件，编译此 文件，并根据Data Base Model程序的输出创 建一个等价的.LIB文件。成功创建.LIB文件后 ，在电路窗口的中央出现LCC元件的图标。
InstATP115.exe InstATP115_add.exe
InstATP115_lib.exe
ATPLnchUpdate.exe
ATPDrawUpdate.exe
Pl42mat.exe
ATPDraw的主窗口 安装完ATP程序后，运行ATPDraw程序。其 主窗口介绍如下：
ATPDraw入门
RLC支路元件的帮助信息
“元件”对话框的属性页面中，用户可在上 方左边表格中设置数据参数，右边表格中设 置节点名称。许多参数都有输入范围，把光 标放在输入数据方框中，然后按Ctrl+F1可看 到该参数的输入范围。若输入参数超出范围 ，当移动光标到别的输入框时，系统将显示 错误信息提示框，点击OK按钮，关闭信息框 ，重新输入数据。

ATP中的MODELS是用于分析和研究时变系统一种综合性的语言描述 工具，许多模拟工具都支持它。MODELS允许用户任意定义控制元件 和电路元件，并提供一个简单界面用于与其它ATP中的程序/模型连接 。作为一种综合性的编辑工具，MODELS可以在时域或频域中处理仿 真结果。
ATP程序的安装
ATP程序的安装顺序
非线性元件
这个菜单的非线性元件如表所示，除了TACS控制电阻器 以外，其余元件都是非线性的。
线路
(1) 集中参数线路元件 “集中参数线路元件”的下级菜单中有3种不同类型 的线路模型。所有的线路模型都是集中元件，与频 率无关，见表2-3。 RLC Pi-equiv.1线路模型是简单的，集中的，不对称 型的等效模型，有类型1，2，3等；RL Coupled 51 线路模型是简单的、集中的、不对称RL耦合的元件 ，有类型51，52，53等；RL Sym.51线路模型为三 相对称的，可输入相序值，它是RL耦合线路模型的 特殊应用。
(4) Probe Tacs 通过“TACS测量仪”可向ATP文件输出TACS输出信号。 (5) Splitter 分相元件作为单个三相点和三个一相点之间的转换器件。它没有数据，只有 4个节点。它与其它标准组件一样，能被移动、旋转、选择、删除和复制， 也可以导出。 (6) Transp1 ABC-BCA 换相元件1具有从相序ABC到BCA的换相功能。 Transp2 ABC-CAB 换相元件2具有从相序ABC到CAB的换相功能。 Transp3 ABC-CBA 换相元件3具有从相序ABC到CBA的换相功能。 Transp4 ABC-ACB 换相元件3具有从相序ABC到ACB的换相功能。 (7) ABC reference 若在电路中定义“master” 点 的相序为ABC，则其它点都采用这个设置。 (8) DEF reference 若在电路中定义“master”点的相序为DEF，则其它点都采用这个设置。ABC 和DEF参数组合可能出现在6相电路中。

在ATP中主要用到ATPDraw，ATPDraw是基 于Windows平台的、鼠标操作的、ATP专用 的图形预处理程序。ATPDraw具有标准的 Windows窗口布局。在ATPDraw中搭建电 路，用户首先从菜单中选择元件搭建模型 电路，然后程序会自动给未定义的节点命 名及修正模型，并生成相应的ATP文件。用 户搭建的电路可以是单相的，也可以是三 相的。
(1) Probe Volt 通过“电压测量仪”可得到ATP文件中指定点的 电压输出。所有的测量仪元件中都有 “测量仪”对 话框，其中用户可指定测量仪连接的相数及测量哪一 相。 (2) Probe Branch Volt 通过“电压支路测量仪”可得到ATP文件中指定 支路的电压输出，在“测量仪”对话框中用户可指定 连接的相数及测量哪一相。 (3) Probe Curr 通过“电流测量仪”可得到指定支路流过的电流， 在“测量仪”对话框中用户可指定连接的相数及测量 哪一相。
变压器
在“元件”对话框的 “特性”页面中设定饱和变压器 的非线性磁化特性。饱和变压器模型有一个如图2-2所 示的输入窗口，在这个窗口中可指定饱和磁化支路。 RMS标记表示非线性特性的形式。如果选中“元件” 对话框的“属性”页面的Include characteristic选项， $Include框中引用的文件将被使用。这样就有3个可选 择的输入格式： 流量/电流( )（在输入窗口中，RMS标记等于0） （在输入窗口中，RMS标记等于1） 包含$Include中的参数 如果RMS=1，在ATP文件中将自动计算“流量/电流” 值。
目前，ATP包括以下元件：
1.非耦合/耦合的线性、集中参数元件 2.分布参数和频域参数的电力电线/电缆 3.非线性元件：有饱和和磁滞特性的变压器，避雷 器 4.普通开关，时间控制开关，电压控制开关，统计 分布开关 5.阀（二极管和晶闸管） 6.三相同步电机，通用电机 7.MODELS和TACS（控制系统的暂态分析）
（1）（Coupling to circuit
（2）TACS电源
（3）TACS传递函数
（4）TACS设备
（5）Fortran
Fortran逻辑门
用户自定元件 “用户自定义元件”下级菜单有4个选项：
电磁暂态程序 ATP的简单使用
ATP程序的简介
ATP程序的使用
仿真步骤介绍与举例 总结

ATP程序（The Alternative Transients Program）是目
前世界上电磁暂态分析程序（EMTP(The Electromagnetic Transients Program))最广泛使用的一个版本，ATP-EMTP程 序可在大多数类型的计算机上运行。 EMTP程序的基本功能是进行电力系统仿真计算，典型
MODELS

除了标准元件以外，用户还能利用ATP中的 MODELS仿真语言创建自己的模型。要创建 自己的模型，需要有关MODELS语言的语法 和基本结构的知识，具体见ATPdraw使用说 明。
TACS

除了“Devices55-57”和“多线性Fortran”以 外，其余的TACS在ATPDraw中都能使用。
窗口操作

ATPDraw使用标准的Windows用户界面。 本章节分别介绍“主菜单”和“元件选择 菜单”的基本功能，以及两个重要的窗口 ：“主窗口”和“元件对话框”。
主窗口

ATPDraw for Windows程序与DOS版本功能 相似，“元件选择菜单”是隐藏的，在“ 电路窗口”空白处单击鼠标右键弹出该菜 单。上图中主窗口内有两个电路窗口， ATPDraw支持多窗口，允许用户同时操作 数个电路窗口，并提供在电路窗口之间复 制信息的工具。电路窗口比实际屏幕大很 多，可以使用滚动条来显示每个电路窗口 。
目前，ATP-EMTP的数学模型包括如下几种： · 集总参数电阻R、电感L和电容C； · 多相PI等值电路； · 多相分布参数输电线路； · 非线性电阻，这里v-i特性曲线是单值的； · 非线性电感器，既可模拟常规的单值特性曲线，也可包括剩磁 和磁滞； · 时变电阻； · 开关，用来模拟断路器、火花间隙及其它网络联接的改变，二 极管和晶闸管也包括在内； · 电压和电流源； · 动态旋转电机，除了模拟最常用的三相同步电机外，还可模拟 单相、二相和三相感应电机和直流电机。 · 控制系统可以用TACS(Transient Analysis of Control Systems) 来实现，允许不同种类的非线性和逻辑运算。
