母线电磁感应电压计算程序

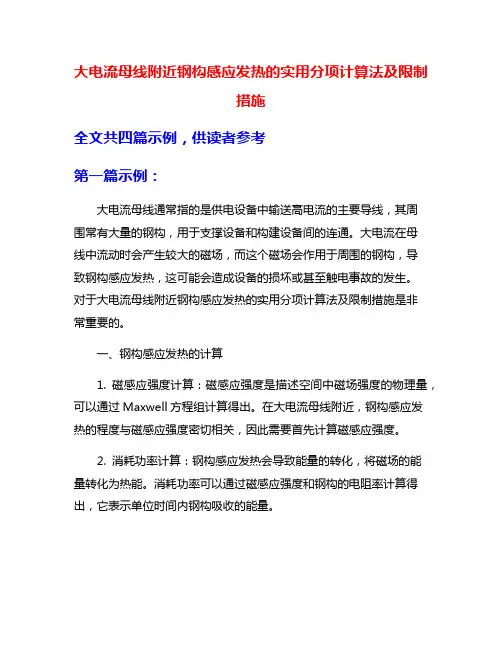

大电流母线附近钢构感应发热的实用分项计算法及限制措施全文共四篇示例，供读者参考第一篇示例：大电流母线通常指的是供电设备中输送高电流的主要导线，其周围常有大量的钢构，用于支撑设备和构建设备间的连通。

大电流在母线中流动时会产生较大的磁场，而这个磁场会作用于周围的钢构，导致钢构感应发热，这可能会造成设备的损坏或甚至触电事故的发生。

对于大电流母线附近钢构感应发热的实用分项计算法及限制措施是非常重要的。

一、钢构感应发热的计算1. 磁感应强度计算：磁感应强度是描述空间中磁场强度的物理量，可以通过Maxwell方程组计算得出。

在大电流母线附近，钢构感应发热的程度与磁感应强度密切相关，因此需要首先计算磁感应强度。

2. 消耗功率计算：钢构感应发热会导致能量的转化，将磁场的能量转化为热能。

消耗功率可以通过磁感应强度和钢构的电阻率计算得出，它表示单位时间内钢构吸收的能量。

3. 温升计算：钢构感应发热后会导致温升，其大小与消耗功率及钢构材料的热导率有关。

通过计算可得出钢构的温升情况，从而评估其热损耗情况。

二、限制措施1. 电磁隔离：可以采用金属屏蔽或非金属材料隔离等方式，减小磁场对钢构的影响。

将大电流母线与钢构之间进行隔离，可以有效降低感应发热的发生概率。

2. 散热措施：增大钢构的散热面积或通过通风散热等方式，提高钢构的散热效果，减小感应发热造成的温升。

3. 限流保护：对大电流母线进行合理的限流保护设计，避免过载情况的发生，减小电流对钢构的影响，降低感应发热的风险。

针对大电流母线附近钢构感应发热的问题，除了需要进行实用的分项计算外，还需要制定一系列的限制措施来减小感应发热的风险。

通过科学的计算和合理的限制措施，可以有效避免钢构感应发热对设备安全造成的危害，保障设备和人员的安全运行。

第二篇示例：随着现代工业的发展，大电流母线在工厂和电力站等场所的应用日益普及。

大电流母线的功率传输效率高、安全稳定性强，但同时也会引发一些问题，比如附近钢构会出现感应发热现象。

电磁感应定律的计算公式电磁感应定律的计算公式1.[感应电动势的大小计算公式]1)E=nΔΦ/Δt(普适公式){法拉第电磁感应定律，E：感应电动势(V)，n：感应线圈匝数，ΔΦ/Δt:磁通量的变化率}。

2)E=BLVsinA(切割磁感线运动) E=BLV中的v和L不可以和磁感线平行，但可以不和磁感线垂直，其中sinA为v或L 与磁感线的夹角。

{L:有效长度(m)}，一般用于求瞬时感应电动势，但也可求平均电动势。

3)Em=nBSω(交流发电机最大的感应电动势){Em:感应电动势峰值}。

4)E=B(L^2)ω/2(导体一端固定以ω旋转切割){ω：角速度(rad/s)，V:速度(m/s)，(L^2)指的是L的平方}。

2.磁通量Φ=BS {Φ：磁通量(Wb),B:匀强磁场的磁感应强度(T),S:正对面积(m2)} 计算公式△Φ=Φ1-Φ2 ，△Φ=B△S=BLV△t。

3.感应电动势的正负极可利用感应电流方向判定{电源内部的电流方向：由负极流向正极}。

4.自感电动势E自=nΔΦ/Δt=LΔI/Δt{L:自感系数(H)(线圈L有铁芯比无铁芯时要大)，ΔI:变化电流，Δt:所用时间，ΔI/Δt:自感电流变化率(变化的快慢)}。

△特别注意 Φ，△Φ ，△Φ/△t无必然联系，E与电阻无关E=n△Φ/△t 。

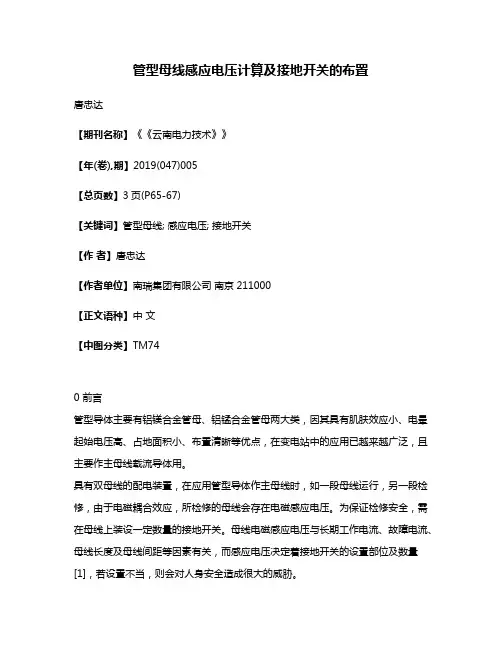

管型母线感应电压计算及接地开关的布置唐忠达【期刊名称】《《云南电力技术》》【年(卷),期】2019(047)005【总页数】3页(P65-67)【关键词】管型母线; 感应电压; 接地开关【作者】唐忠达【作者单位】南瑞集团有限公司南京211000【正文语种】中文【中图分类】TM740 前言管型导体主要有铝镁合金管母、铝锰合金管母两大类，因其具有肌肤效应小、电晕起始电压高、占地面积小、布置清晰等优点，在变电站中的应用已越来越广泛，且主要作主母线载流导体用。

具有双母线的配电装置，在应用管型导体作主母线时，如一段母线运行，另一段检修，由于电磁耦合效应，所检修的母线会存在电磁感应电压。

为保证检修安全，需在母线上装设一定数量的接地开关。

母线电磁感应电压与长期工作电流、故障电流、母线长度及母线间距等因素有关，而感应电压决定着接地开关的设置部位及数量[1]，若设置不当，则会对人身安全造成很大的威胁。

1 管型母线感应电压计算在双母线的配电装置中，当一段母线仍在运行，而另一段母线停电时，由于电磁耦合，停电检修母线上会产生电磁感应电压。

施加于停电母线上的感应电压大致可以分成两种：长期工作电磁感应电压、瞬时电磁感应电压[2]。

1）长期工作电磁感应电压，是由工作中的母线通过正常工作电流产生的，作用是长期的。

2）瞬时电磁感应电压，是当工作母线发生三相或单相短路故障造成的，作用是瞬时的。

双母线布置如下图所示，假设1 M（Ⅰ母）运行，2 M（Ⅱ母）停电检修，由于电磁耦合效应，在2 M 上将出现电磁感应电压。

图1 双母线布置图当1 M 流过正常工作电流或三相短路电流时，在2 M 的 A2 相上产生的电磁感应电压最大。

在直接接地系统中，当1 M 中C1 相发生单相短路时，在2 M 的A2 相上产生的电磁感应电压最大。

因此，母线电磁感应电压计算可采用2 M 中的A2 相为准，并以此作为接地开关选择的条件。

1.1 长期工作电磁感应电压式中：UA2—A2 相母线单位长度的电磁感应电压（V/m）；Ig—母线长期工作电流（A）；XA2C1—2 M 中A2 相对1 M 中C1 相单位长度的平均互感抗（Ω/m）；XA2B1—2 M 中A2 相对1 M 中B1 相单位长度的平均互感抗（Ω/m）；XA2A1—2 M 中A2 相对1 M 中A1 相单位长度的平均互感抗（Ω/m）；L—单组母线总长度（m）；D—母线相间距离（m）；D1 为两组母线相邻边相的间距（m）。

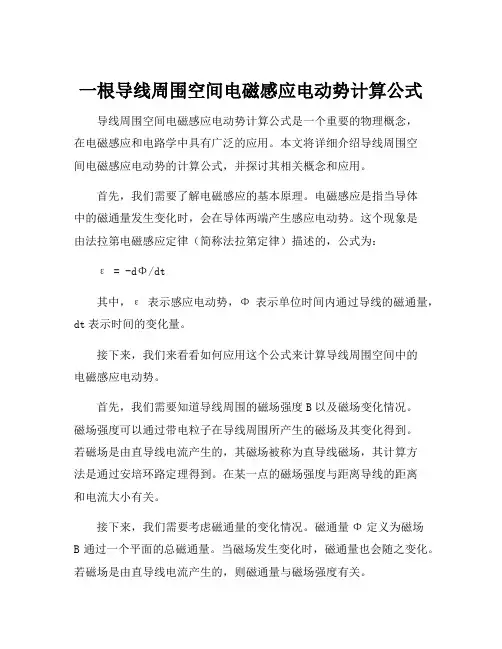

一根导线周围空间电磁感应电动势计算公式导线周围空间电磁感应电动势计算公式是一个重要的物理概念，在电磁感应和电路学中具有广泛的应用。

本文将详细介绍导线周围空间电磁感应电动势的计算公式，并探讨其相关概念和应用。

首先，我们需要了解电磁感应的基本原理。

电磁感应是指当导体中的磁通量发生变化时，会在导体两端产生感应电动势。

这个现象是由法拉第电磁感应定律（简称法拉第定律）描述的，公式为：ε = -dΦ/dt其中，ε表示感应电动势，Φ表示单位时间内通过导线的磁通量，dt表示时间的变化量。

接下来，我们来看看如何应用这个公式来计算导线周围空间中的电磁感应电动势。

首先，我们需要知道导线周围的磁场强度B以及磁场变化情况。

磁场强度可以通过带电粒子在导线周围所产生的磁场及其变化得到。

若磁场是由直导线电流产生的，其磁场被称为直导线磁场，其计算方法是通过安培环路定理得到。

在某一点的磁场强度与距离导线的距离和电流大小有关。

接下来，我们需要考虑磁通量的变化情况。

磁通量Φ定义为磁场B通过一个平面的总磁通量。

当磁场发生变化时，磁通量也会随之变化。

若磁场是由直导线电流产生的，则磁通量与磁场强度有关。

基于以上两个因素，我们可以计算导线周围空间的电磁感应电动势。

根据法拉第定律的公式，我们可以通过求解磁通量随时间的导数来求得感应电动势。

在现实中，计算电磁感应电动势通常需要借助电磁场强度和磁通量的变化情况，可以通过实验或者计算得到。

导线周围空间电磁感应电动势的计算公式是一个重要的物理概念，在电磁感应和电路学中有着广泛的应用。

掌握这个公式可以帮助我们理解电磁感应现象，并且具有指导意义。

这个公式也为科学家和工程师提供了在实践中解决问题的方法。

通过计算导线周围的电磁感应电动势，我们可以更好地理解和利用电磁感应现象，推动科技发展和应用的进步。

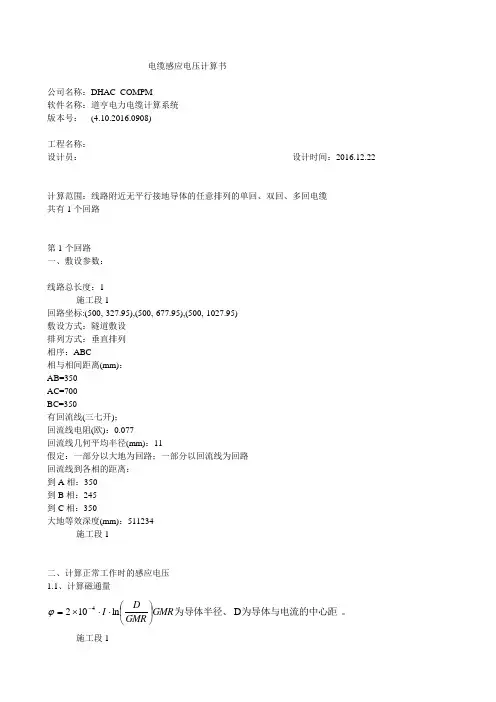

电缆感应电压计算书公司名称：DHAC_COMPM软件名称：道亨电力电缆计算系统版本号： (4.10.2016.0908)工程名称：设计员： 设计时间：2016.12.22计算范围：线路附近无平行接地导体的任意排列的单回、双回、多回电缆共有1个回路第1个回路一、敷设参数：线路总长度：1----------施工段1----------回路坐标:(500,-327.95),(500,-677.95),(500,-1027.95)敷设方式：隧道敷设排列方式：垂直排列相序：ABC相与相间距离(mm)：AB=350AC=700BC=350有回流线(三七开)；回流线电阻(欧)：0.077回流线几何平均半径(mm)：11假定：一部分以大地为回路；一部分以回流线为回路回流线到各相的距离：到A 相：350到B 相：245到C 相：350大地等效深度(mm)：511234----------施工段1----------二、计算正常工作时的感应电压1.1、计算磁通量。

为导体与电流的中心距为导体半径、D ln 1024GMR GMR D I ⎪⎭⎫ ⎝⎛⋅⋅⨯=-ϕ ----------施工段1----------已知：金属护套几何平均半径GMR=65.75(mm)载流量I=1806(A)----------施工段1----------1.2、计算感应电压为磁通和ϕωϕ -j E s =求得：感应电压最大值:238.978----------施工段1----------回路1第1施工段感应电压计算结果：接地方式：单端接地施工段的长度：1护套不分段起端接地0.000 km 处电缆的护套感应电压(V)：0.00, 0.00, 0.000.050 km 处电缆的护套感应电压(V)：11.95, 9.49, 11.950.100 km 处电缆的护套感应电压(V)：23.90, 18.97, 23.900.150 km 处电缆的护套感应电压(V)：35.85, 28.46, 35.850.200 km 处电缆的护套感应电压(V)：47.80, 37.95, 47.800.250 km 处电缆的护套感应电压(V)：59.74, 47.43, 59.740.300 km 处电缆的护套感应电压(V)：71.69, 56.92, 71.690.350 km 处电缆的护套感应电压(V)：83.64, 66.41, 83.640.400 km 处电缆的护套感应电压(V)：95.59, 75.89, 95.590.450 km 处电缆的护套感应电压(V)：107.54, 85.38, 107.540.500 km 处电缆的护套感应电压(V)：119.49, 94.87, 119.490.550 km 处电缆的护套感应电压(V)：131.44, 104.36, 131.440.600 km 处电缆的护套感应电压(V)：143.39, 113.84, 143.390.650 km 处电缆的护套感应电压(V)：155.34, 123.33, 155.340.700 km 处电缆的护套感应电压(V)：167.28, 132.82, 167.280.750 km 处电缆的护套感应电压(V)：179.23, 142.30, 179.230.800 km 处电缆的护套感应电压(V)：191.18, 151.79, 191.180.850 km 处电缆的护套感应电压(V)：203.13, 161.28, 203.130.900 km 处电缆的护套感应电压(V)：215.08, 170.76, 215.080.950 km 处电缆的护套感应电压(V)：227.03, 180.25, 227.031.000 km 处电缆的护套感应电压(V)：238.98, 189.74, 238.98----------施工段1----------三、计算故障时的感应电压----------施工段1----------2.1、三相短路感应电压：(1)、分别计算三相的短路电流公式：()()()I W j W I A A A ⨯+=sin cos A 相短路电流()()()I W j W I B B B ⨯+=sin cos B 相短路电流()()()I W j W I C C C ⨯+=sin cos C 相短路电流已知：I 三相短路=22000(A), W A =0(A), W B =240(A), W C =120(A)求得：I A = 22000(A), I B = -11000-j19052.6(A), I C = -11000+j19052.6(A)。

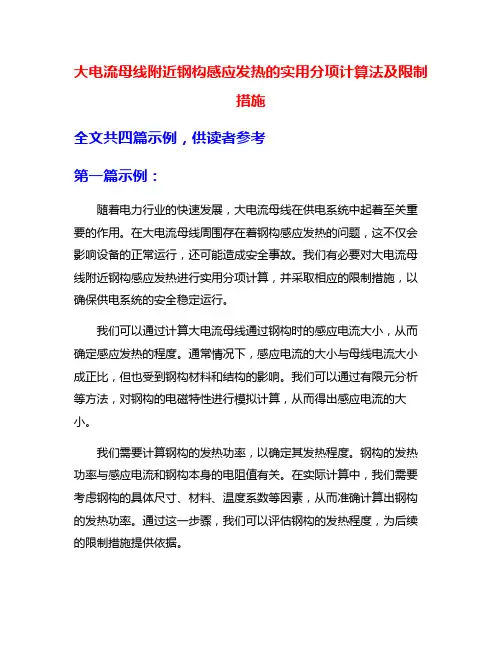

大电流母线附近钢构感应发热的实用分项计算法及限制措施全文共四篇示例，供读者参考第一篇示例：随着电力行业的快速发展，大电流母线在供电系统中起着至关重要的作用。

在大电流母线周围存在着钢构感应发热的问题，这不仅会影响设备的正常运行，还可能造成安全事故。

我们有必要对大电流母线附近钢构感应发热进行实用分项计算，并采取相应的限制措施，以确保供电系统的安全稳定运行。

我们可以通过计算大电流母线通过钢构时的感应电流大小，从而确定感应发热的程度。

通常情况下，感应电流的大小与母线电流大小成正比，但也受到钢构材料和结构的影响。

我们可以通过有限元分析等方法，对钢构的电磁特性进行模拟计算，从而得出感应电流的大小。

我们需要计算钢构的发热功率，以确定其发热程度。

钢构的发热功率与感应电流和钢构本身的电阻值有关。

在实际计算中，我们需要考虑钢构的具体尺寸、材料、温度系数等因素，从而准确计算出钢构的发热功率。

通过这一步骤，我们可以评估钢构的发热程度，为后续的限制措施提供依据。

在进行大电流母线附近钢构感应发热的实用分项计算后，我们需要采取相应的限制措施，以确保供电系统的安全稳定运行。

一般来说，我们可以通过以下几种方式来限制钢构的感应发热：1. 减小母线电流：通过降低母线电流大小，可以减小感应电流和钢构的发热功率，从而降低钢构的发热程度。

2. 改变钢构结构：可以通过改变钢构的结构，如增加散热片、改变截面形状等方式，来提高钢构的散热能力，减少发热功率。

3. 采取绝缘措施：在钢构与母线接触处，可以采取绝缘措施，如增加绝缘层、使用绝缘材料等，来减少感应电流的传输，降低发热程度。

第二篇示例：大电流母线附近钢构感应发热是工程设计和施工中常见的问题，因为高电流通过母线时会产生磁场，从而引发钢构件感应发热。

这不仅会影响设备的正常运行，还会降低设备的寿命和安全性。

对于大电流母线附近钢构感应发热问题，需要采取一定的计算方法和限制措施来解决。

一、实用分项计算法1.计算感应发热功率：感应发热功率是指钢构件在磁场作用下发生感应电流而产生的热能。

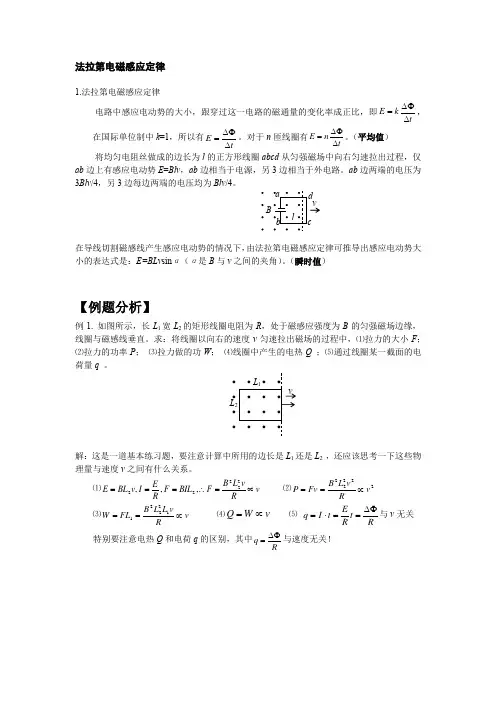

法拉第电磁感应定律1.法拉第电磁感应定律电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比，即tk E ∆∆Φ=，在国际单位制中k =1，所以有tE ∆∆Φ=。

对于n 匝线圈有tnE∆∆Φ=。

（平均值）将均匀电阻丝做成的边长为l 的正方形线圈abcd 从匀强磁场中向右匀速拉出过程，仅ab 边上有感应电动势E =Blv ，ab 边相当于电源，另3边相当于外电路。

ab 边两端的电压为3Blv /4，另3边每边两端的电压均为Blv /4。

在导线切割磁感线产生感应电动势的情况下，由法拉第电磁感应定律可推导出感应电动势大小的表达式是：E=BLv sin α（α是B 与v 之间的夹角）。

（瞬时值）【例题分析】例1. 如图所示，长L 1宽L 2的矩形线圈电阻为R ，处于磁感应强度为B 的匀强磁场边缘，线圈与磁感线垂直。

求：将线圈以向右的速度v 匀速拉出磁场的过程中，⑴拉力的大小F ；⑵拉力的功率P ；⑶拉力做的功W ；⑷线圈中产生的电热Q ；⑸通过线圈某一截面的电荷量q 。

解：这是一道基本练习题，要注意计算中所用的边长是L 1还是L 2 ，还应该思考一下这些物理量与速度v 之间有什么关系。

⑴v Rv L B F BIL F RE I v BL E ∝=∴===22222,,,⑵22222v Rv L B Fv P ∝==⑶v RvL L B FL W ∝==12221⑷v W Q ∝=⑸Rt RE t I q ∆Φ==⋅=与v 无关特别要注意电热Q 和电荷q 的区别，其中Rq ∆Φ=与速度无关！vd例2.如图所示，竖直放置的U 形导轨宽为L ，上端串有电阻R （其余导体部分的电阻都忽略不计）。

磁感应强度为B 的匀强磁场方向垂直于纸面向外。

金属棒ab 的质量为m ，与导轨接触良好，不计摩擦。

从静止释放后ab 保持水平而下滑。

试求ab 下滑的最大速度v m解：释放瞬间ab 只受重力，开始向下加速运动。

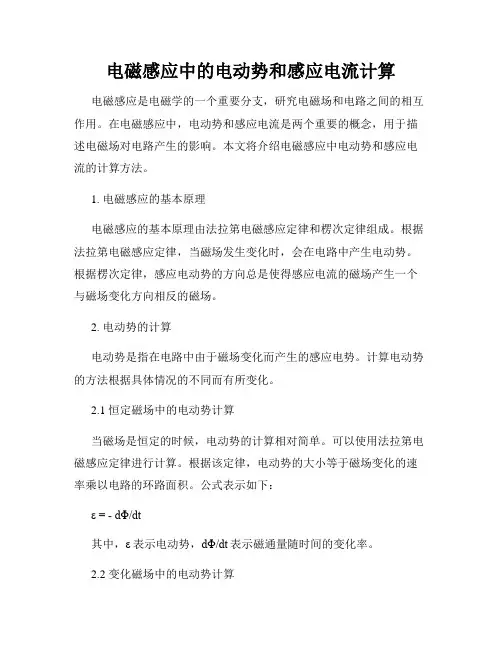

电磁感应中的电动势和感应电流计算电磁感应是电磁学的一个重要分支，研究电磁场和电路之间的相互作用。

在电磁感应中，电动势和感应电流是两个重要的概念，用于描述电磁场对电路产生的影响。

本文将介绍电磁感应中电动势和感应电流的计算方法。

1. 电磁感应的基本原理电磁感应的基本原理由法拉第电磁感应定律和楞次定律组成。

根据法拉第电磁感应定律，当磁场发生变化时，会在电路中产生电动势。

根据楞次定律，感应电动势的方向总是使得感应电流的磁场产生一个与磁场变化方向相反的磁场。

2. 电动势的计算电动势是指在电路中由于磁场变化而产生的感应电势。

计算电动势的方法根据具体情况的不同而有所变化。

2.1 恒定磁场中的电动势计算当磁场是恒定的时候，电动势的计算相对简单。

可以使用法拉第电磁感应定律进行计算。

根据该定律，电动势的大小等于磁场变化的速率乘以电路的环路面积。

公式表示如下：ε = - dΦ/dt其中，ε表示电动势，dΦ/dt表示磁通量随时间的变化率。

2.2 变化磁场中的电动势计算当磁场是变化的时候，电动势的计算会更加复杂。

可以利用法拉第电磁感应定律和楞次定律进行计算。

根据这两个定律，电动势的大小等于磁场变化率以及电路所围成的回路面积对时间的积分。

公式表示如下：ε = -∫(B·dl)其中，ε表示电动势，B表示磁场，dl表示回路元素。

3. 感应电流的计算感应电流是指在电路中由于磁场变化产生的电流。

计算感应电流的方法与电动势的计算方法类似。

3.1 根据电动势计算感应电流根据电动势的计算方法，可以计算感应电流。

根据楞次定律，感应电流的方向总是使得感应电流的磁场产生一个与磁场变化方向相反的磁场。

3.2 利用电磁感应定律计算感应电流根据电磁感应定律，感应电流的大小等于电动势在电路中的闭合回路上所引起的终端电势差除以电路的总电阻。

公式表示如下：I = ε/R其中，I表示感应电流，ε表示电动势，R表示电路的总电阻。

4. 电磁感应中的应用电磁感应广泛应用于各个领域，如电动机、变压器、发电机等。

浅析母线电磁感应电压的计算及应用摘 要：对于变电站停电母线上的电磁感应电压，取决于平行带电母线的电流和它们的相对间距。

本文通过对母线电磁感应电压理论计算，并通过实例分析，介绍了确定母线接地开关的安装数量及间距的计算方法，并合理的配置屋外配电装置母线接地开关，以达到电气设备和母线的检修安全要求。

关键词：母线电磁感应电压，母线接地开关，安全电压，接地开关配置1．引言在常规220kV 变电站中，220kV 及110kV 一般采用屋外管母中型配电装置，当母线停电检修时，为保证检修人员在检修母线时的安全，在配电装置每段母线上宜装设接地刀闸，接地刀闸装设数量主要由作用在母线上的电磁感应电压确定。

作用在停电检修母线上的电磁感应电压可分为两类：1)长期的电磁感应电压，是由运行中的母线通过正常负荷电流产生的，作用是长时间连续的。

2)瞬时电磁感应电压，是当运行中工作母线(包括由它供电的送电线路)发生三相或单相接地短路故障造成的，作用是瞬时的。

2．母线电磁感应电压的计算假设两组平行母线如图1所示，其中母线I 运行，母线II 停电检修。

三相母线分别为A 1、B 1、C 1 和A 2、B 2、C 2 。

由于两母线之间的电磁耦合，母线II 上将出现电磁感应电压。

图1 两组平行母线由图l 可以看出，C 1 相与A 2相的距离最近，当C 1 相的电流最大时，在A 2母线上产生的电磁感应电压最高，其值为：)2121(1212122B A A A C A A X X X I U --= （1） )121(10628.0),(4121212-⨯=-D l nX X X B A A A C A （2） 式中，2A U ——2A 相母线的电磁感应电压(V ／m)；I ——母线I 中的三相负荷电流或短路电流(A)；),(121212B A A A C A X X X ——母线II 中A 2相对母线I 中C 1（A 1、B 1）相单位长度的平均互感抗(Ω／m)；l ——平行母线的长度(m)；D ——两组母线间距(m)。

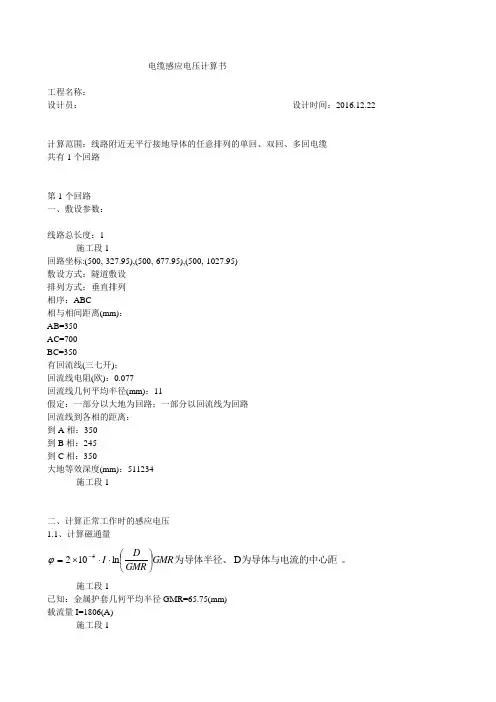

电缆感应电压计算书工程名称：设计员： 设计时间：2016.12.22计算范围：线路附近无平行接地导体的任意排列的单回、双回、多回电缆共有1个回路第1个回路一、敷设参数：线路总长度：1----------施工段1----------回路坐标:(500,-327.95),(500,-677.95),(500,-1027.95)敷设方式：隧道敷设排列方式：垂直排列相序：ABC相与相间距离(mm)：AB=350AC=700BC=350有回流线(三七开)；回流线电阻(欧)：0.077回流线几何平均半径(mm)：11假定：一部分以大地为回路；一部分以回流线为回路回流线到各相的距离：到A 相：350到B 相：245到C 相：350大地等效深度(mm)：511234----------施工段1----------二、计算正常工作时的感应电压1.1、计算磁通量。

为导体与电流的中心距为导体半径、D ln 1024GMR GMR D I ⎪⎭⎫ ⎝⎛⋅⋅⨯=-ϕ ----------施工段1----------已知：金属护套几何平均半径GMR=65.75(mm)载流量I=1806(A)----------施工段1----------1.2、计算感应电压为磁通和ϕωϕ -j E s =求得：感应电压最大值:238.978----------施工段1----------回路1第1施工段感应电压计算结果：接地方式：单端接地施工段的长度：1护套不分段起端接地0.000 km 处电缆的护套感应电压(V)：0.00, 0.00, 0.000.050 km 处电缆的护套感应电压(V)：11.95, 9.49, 11.950.100 km 处电缆的护套感应电压(V)：23.90, 18.97, 23.900.150 km 处电缆的护套感应电压(V)：35.85, 28.46, 35.850.200 km 处电缆的护套感应电压(V)：47.80, 37.95, 47.800.250 km 处电缆的护套感应电压(V)：59.74, 47.43, 59.740.300 km 处电缆的护套感应电压(V)：71.69, 56.92, 71.690.350 km 处电缆的护套感应电压(V)：83.64, 66.41, 83.640.400 km 处电缆的护套感应电压(V)：95.59, 75.89, 95.590.450 km 处电缆的护套感应电压(V)：107.54, 85.38, 107.540.500 km 处电缆的护套感应电压(V)：119.49, 94.87, 119.490.550 km 处电缆的护套感应电压(V)：131.44, 104.36, 131.440.600 km 处电缆的护套感应电压(V)：143.39, 113.84, 143.390.650 km 处电缆的护套感应电压(V)：155.34, 123.33, 155.340.700 km 处电缆的护套感应电压(V)：167.28, 132.82, 167.280.750 km 处电缆的护套感应电压(V)：179.23, 142.30, 179.230.800 km 处电缆的护套感应电压(V)：191.18, 151.79, 191.180.850 km 处电缆的护套感应电压(V)：203.13, 161.28, 203.130.900 km 处电缆的护套感应电压(V)：215.08, 170.76, 215.080.950 km 处电缆的护套感应电压(V)：227.03, 180.25, 227.031.000 km 处电缆的护套感应电压(V)：238.98, 189.74, 238.98----------施工段1----------三、计算故障时的感应电压----------施工段1----------2.1、三相短路感应电压：(1)、分别计算三相的短路电流公式：()()()I W j W I A A A ⨯+=sin cos A 相短路电流()()()I W j W I B B B ⨯+=sin cos B 相短路电流()()()I W j W I C C C ⨯+=sin cos C 相短路电流已知：I 三相短路=22000(A), W A =0(A), W B =240(A), W C =120(A)求得：I A = 22000(A), I B = -11000-j19052.6(A), I C = -11000+j19052.6(A)。

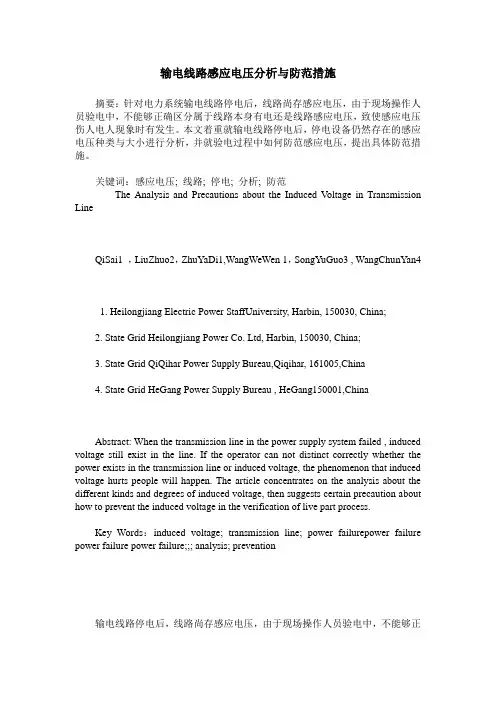

输电线路感应电压分析与防范措施摘要：针对电力系统输电线路停电后，线路尚存感应电压，由于现场操作人员验电中，不能够正确区分属于线路本身有电还是线路感应电压，致使感应电压伤人电人现象时有发生。
