九年级物理全册 第20章 第3节 电磁铁电磁继电器随堂练习 (新版)新人教版

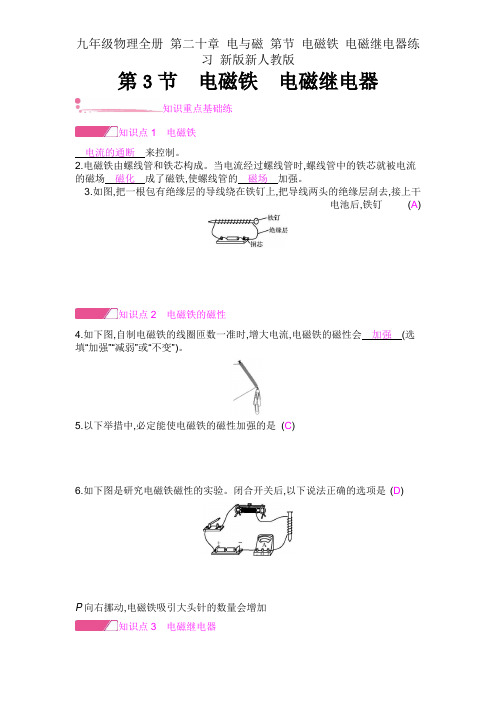

第3节电磁铁电磁继电器知识重点基础练知识点1电磁铁电流的通断来控制。

2.电磁铁由螺线管和铁芯构成。

当电流经过螺线管时,螺线管中的铁芯就被电流的磁场磁化成了磁铁,使螺线管的磁场加强。

3.如图,把一根包有绝缘层的导线绕在铁钉上,把导线两头的绝缘层刮去,接上干电池后,铁钉(A)知识点2电磁铁的磁性4.如下图,自制电磁铁的线圈匝数一准时,增大电流,电磁铁的磁性会加强(选填“加强”“减弱”或“不变”)。

5.以下举措中,必定能使电磁铁的磁性加强的是(C)6.如下图是研究电磁铁磁性的实验。

闭合开关后,以下说法正确的选项是 (D)P向右挪动,电磁铁吸引大头针的数量会增加知识点3电磁继电器电磁铁控制电路通断的开关,它的工作原理是:经过直接控制“低压电路”的通断,间接控制“高压电路”的通断。

8.如下图是一个水位自动报警器的原理图。

水位抵达金属块A以后,红(选填“红”或“绿”)灯亮;当绿灯亮时电磁铁无(选填“有”或“无”)磁性。

综合能力提高练9.如下图,在研究影响电磁铁磁性强弱要素的实验中,使用滑动变阻器是为了研究电磁铁磁性的强弱跟电流大小的关系,弹簧的下端拴着铁块,当滑动变阻器的滑片向右挪动时,弹簧的长度将变大(选填“变大”或“变小”)。

10.如下图是一种温度自动报警器的原理图,制作时,在水银(选填“煤油”或“水银”)温度计的玻璃管中插入一段金属,使温度计两头分别与电源的两极相连。

当温度达到金属丝下端所指的刻度时,电磁铁拥有磁性,将衔铁吸引过来,使电铃发出报警信号。

11.如下图的电路,先将开关S接a,察看电流表的示数及吸引大头针的数量;再将开关S从a换到b,调理变阻器的滑片P,再次察看电流表的示数及吸引大头针的数量,此时调理滑动变阻器是为了控制两次实验的电流大小不变,来研究通电螺线管磁场强弱与线圈匝数的关系。

12.如图甲是利用磁悬浮原理制成的浮在空中的盆栽,盆栽底部有磁体,底座内装有电磁铁,电磁铁的原理如图乙所示,以下说法正确的选项是(B)B.增大电磁铁线圈中的电流,盆栽静止时遇到磁力不变C.增大电磁铁线圈中的电流,盆栽静止时遇到磁力变大D.增大电磁铁线圈中的电流,盆栽与底座之间距离不变13.如图是某同学设计的汽车启动电路。

九年级物理全册：第3节电磁铁电磁继电器精选练习一、夯实基础1．（2019 邵阳）在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】C【解析】A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B 端是S极，故A正确；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N极水平指向左，故B正确；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，故C错误；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，故D正确。

2．(2019 菏泽)下列电器中，利用电流热效应工作的是（）A．电风扇B．电暖气C．电视机D．电磁继电器【答案】B【解析】电流流过导体时，导体要发热，这种现象是电流的热效应。

发生电流的热效应时，电能转化为内能。

A、电风扇的电动机工作时主要把电能转化为机械能，不是利用电流热效应工作的，故A不符合题意；B、电暖气工作时把电能转化为内能，是利用电流热效应工作的，故B符合题意；C、电视机主要是把电能转化为光能和声能，不是利用电流热效应工作的，故C不符合题意；D、电磁继电器主要利用了电流的磁效应工作的，故D不符合题意。

3．（2019 娄底）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小【答案】D【解析】（1）根据安培定则可知，电磁铁的左端为N极，右端为S极，根据磁极间的相互作用可知，右侧的小磁针将会逆时针旋转，故AB错误；（2）闭合开关S1和S2，使滑片P向左滑动，电阻变小，电流变大，磁场的磁性增强，巨磁电阻的阻值减小，电路电流变大，所以指示灯的亮度会变亮，故C错误。

20.3 电磁铁电磁继电器同步卷2一．选择题（共10小题）1．如图是一种温度自动报警器的原理图，其中热敏电阻的阻值随温度而变化，当温度达到设定值时，指示灯熄灭，电铃工作，发出报警信号，下列关于报警器的说法中正确的是（）A．电磁继电器中的电磁铁的工作原理是电磁感应B．温度没有达到设定值时电磁铁无磁性C．电磁继电器中的电磁铁的上端为N极D．电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路2．如图所示，开关S闭合，磁铁处于静止状态。

当滑动变阻器的滑片P缓慢向右移动时，悬挂磁铁的弹簧长度变化情况是（）A．缩短B．伸长C．不变D．可能伸长，也可能缩短3．如图，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（）A．电磁继电器控制电路中的电流减小B．电磁继电器控制电路断开C．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光D．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光4．通电螺线管磁性的强弱与以下哪个因素无关（）A．线圈中通过的电流方向和通电时间B．线圈中是否插入铁芯C．线圈的匝数D．线圈中通过的电流大小5．如图所示的几个实验，其中能反映电磁铁磁性的是（）A．线圈转动，电流表指针偏转B．导体AB左右摆动，电流表指针偏转C．线圈通电，吸住铁块D．闭合开关，导体AB运动起来6．如图所示，闭合开关后将滑动变阻器的滑片向右移动，下列说法正确的是（）A．电磁铁的磁性增强B．电流表读数变大C．通电螺线管上端为S极D．弹簧测力计示数变小7．法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻（GMR）效应，荣获诺贝尔物理学奖。

如图是研究巨磁电阻特性的原理示意图。

实验发现，当闭合S1、S2后，使滑片P向左滑动过程中，指示灯变亮，则下列说法错误的是（）A．巨磁电阻两端的电压变大B．电磁铁左端为N极C．巨磁电阻所在的电路电流增大D．巨磁电阻随磁场增强而变小8．如图是一种水位自动报警器的原理图，有关该报警器工作情况的说法不正确的是（）A．该报警器红灯是报警灯，工作时必须依靠水的导电性，且水位必须到达BB．该报警器的红、绿灯不会同时亮C．当水位没有达到B时，电磁铁没有磁性，只有绿灯亮D．增大右侧电源电压可以增加电磁铁的磁性9．如图所示是一款磁力锁，这种磁力锁关闭时，电路接通磁铁有磁性吸住铁片，大门锁住。

电磁铁 电磁继电器1．电磁铁是一个带有铁芯的螺线管，有着普遍的应用。

在实际利用中要增强其磁性，以下方式中可行的是 ( )A．减少线圈的匝数B．增大线圈中的电流强度C．改变线圈中电流的方向D．减小线圈两头的电压2．如下图，A是悬挂在弹簧下的铁块，B是螺线管的铁芯，S是转换开关(S接1时连入电路的线圈匝数多，S接2时连入电路的线圈匝数少)，P是滑动变阻器的滑片。

要使弹簧的长度变长，可采取的方法是()A．不改变滑片P的位置，S由1改接到2B．S接1不变，将滑片P向右滑C．S接1不变，将滑片P向左滑D．S接1不变，滑片P的位置不变，将铁芯B抽出3．[2021·义乌]如图20－3－5所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小。

那么以下分析正确的选项是( )A．电磁铁的上端为S极B．电源左端为“＋”极图20－3－5C．抽去铁芯，弹簧测力计示数增大D．断开开关，弹簧测力计示数为零4．如图20－3－6所示的自动操纵电路中，当开关S断开时，工作电路的情形是() A．灯亮，电动机转起来，电铃响B．灯亮，电动机转起来，电铃不响C．灯不亮，电动机不转，电铃响D．灯亮，电动机不转，电铃响5．如图20－3－7所示是某同窗连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就再也不响了，缘故是 ( )A．电磁铁始终没有磁性B．衔铁没有向下运动C．衔铁一直被电磁铁吸着不能回弹图20－3－7 D．电池正、负极接反了6．如图20－3－8所示，开关闭合时电磁铁的上端为__________极，要使电磁铁的磁性增强，滑动变阻器的滑片P应向__________滑动，要使电磁铁没有磁性，那么能够________ __。

图20－3－87．电磁铁常做成U形，其目的是__________________________。

8．电磁铁的磁性有无可用电流的通断来操纵，除此之外，电磁铁和永久磁铁比较，优势还有____________________________。

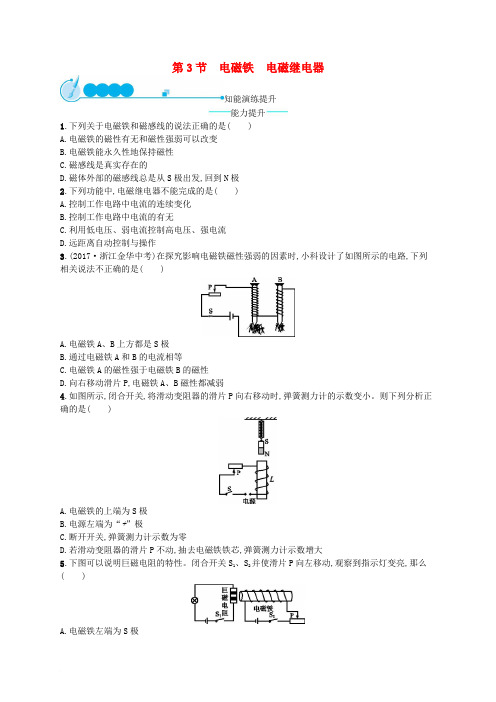

第3节电磁铁电磁继电器知能演练提升能力提升1.下列关于电磁铁和磁感线的说法正确的是()A.电磁铁的磁性有无和磁性强弱可以改变B.电磁铁能永久性地保持磁性C.磁感线是真实存在的D.磁体外部的磁感线总是从S极出发,回到N极2.下列功能中,电磁继电器不能完成的是()A.控制工作电路中电流的连续变化B.控制工作电路中电流的有无C.利用低电压、弱电流控制高电压、强电流D.远距离自动控制与操作3.(2017·浙江金华中考)在探究影响电磁铁磁性强弱的因素时,小科设计了如图所示的电路,下列相关说法不正确的是()A.电磁铁A、B上方都是S极B.通过电磁铁A和B的电流相等C.电磁铁A的磁性强于电磁铁B的磁性D.向右移动滑片P,电磁铁A、B磁性都减弱4.如图所示,闭合开关,将滑动变阻器的滑片P向右移动时,弹簧测力计的示数变小。

则下列分析正确的是()A.电磁铁的上端为S极B.电源左端为“+”极C.断开开关,弹簧测力计示数为零D.若滑动变阻器的滑片P不动,抽去电磁铁铁芯,弹簧测力计示数增大5.下图可以说明巨磁电阻的特性。

闭合开关S1、S2并使滑片P向左移动,观察到指示灯变亮,那么()A.电磁铁左端为S极B.巨磁电阻两端的电压变大C.巨磁电阻阻值随磁场增强而变大D.巨磁电阻阻值随磁场增强而变小6.探究影响电磁铁磁性强弱的因素的实验中,小明用电池(电压一定)、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材,进行如图所示的简易实验。

(1)他将导线绕在铁钉上制成简易电磁铁,并巧妙地通过来显示电磁铁磁性的强弱,下面的实验也用这种方法的是。

(填写字母)A.认识电压时,我们可以用水压来类比B.用光线来描述光通过的路径C.把敲响的音叉接触水面,看有没有溅起水花,来判断音叉有没有振动(2)连接好电路,使变阻器连入电路的阻值较大,闭合开关,观察到如图甲所示的情景。

接着,移动变阻器滑片,使其连入电路的阻值变小,观察到图乙所示的情景,比较图甲和乙,可知图中的电流较小,从而发现,通过电磁铁的电流越(选填“大”或“小”),磁性越强。

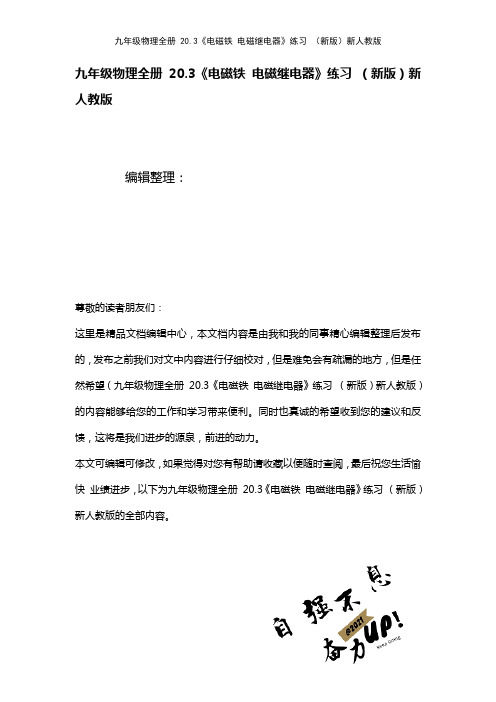

九年级物理全册20.3《电磁铁电磁继电器》练习（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册20.3《电磁铁电磁继电器》练习（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册20.3《电磁铁电磁继电器》练习（新版）新人教版的全部内容。

《电磁铁电磁继电器》同步练习◆选择题1.许多自动控制的电路中都安装有电磁铁有关电磁铁，下列说法中正确的是A。

电磁铁的铁芯,可以用铜棒代替B. 电磁继电器中的磁体，可以使用永磁铁C。

电磁铁磁性的强弱只与电流的大小有关D。

电磁铁是根据电流的磁效应制成的2.下图中是探究电磁铁磁性强弱与电流大小关系的是A。

B。

C. D.3.如图所示为电磁铁的线路图开关S闭合后，滑动变阻器的滑片P向右滑动过程中A. 电磁铁的右端为S极，磁性增强B。

电磁铁的右端为S极,磁性减弱C。

电磁铁的右端为N极，磁性增强D. 电磁铁的右端为N极，磁性减弱4.如图是一种温度自动报警器的原理图,制作水银温度计时在玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连说法正确的是A。

当温度计达到时，报警装置会响铃，同时绿灯亮B。

当温度计达到时，报警装置会响铃，同时红灯亮C。

当温度计达到时，报警装置会响铃，同时红灯亮D. 当温度计达到时，报警装置会响铃,同时绿灯亮5.如图是某物理小组设计的拍摄机动车辆闯红灯设备的原理示意图红灯亮时，光控开关接收到红光会闭合；机动车驶过时,安装在路面下方的压力开关受到机动车的压力会闭合当摄像系统的电路自动拍摄违章车辆时，关于开关的状态下列说法中正确的是A. 只有光控开关处于闭合状态B。

人教版九年级物理全一册《20.3 电磁铁、电磁继电器》同步训练题-带答案学校：___________班级：___________姓名：___________考号：___________知识点回顾1.电磁铁：（1）有电流通过时有磁性，没有电流时失去磁性。

（2）电磁铁磁性的决定因素：电流的强弱、线圈的匝数、有无铁芯。

2.电磁继电器：（1）定义：继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。

（2）工作原理（如下图）：当较低的电压加在接线柱D、E两端，较小的电流通过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作了。

练习题一、选择题1．如图所示，小磁针置于电磁铁的右侧，下列叙述中正确的是（）A．闭合开关前，电磁铁与小磁针间没有力的作用B．闭合开关后，滑片P向a移动时电磁铁与小磁针的作用力不变C．闭合开关后，小磁针的N极将旋转指向右方D．闭合开关后，电磁铁的左端为N极2．如图所示，是研究电磁铁实验，下列说法正确的是（）A．比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系B．乙铁钉的上端是N极C．大头针的下端散开是因为同名磁极相互排斥D．该实验不能探究电磁铁磁性强弱与电流大小的关系3．如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（）A．去掉电磁铁线圈中的铁芯B．减少电磁铁线圈的匝数C．适当增大电源A的电压D．适当增大电源B的电压4．如图所示的电路中，将电磁铁与滑动变阻器串联接入电路，闭合开关S，下列说法正确的是（）A．电磁铁的上端为S极B．电磁铁周围存在磁感线C．将滑动变阻器的滑片P向右滑动，电磁铁的磁性减弱D．将滑动变阻器的滑片P向左滑动，电磁铁的磁极会对调5．小欢设计了一款“光控灯”，电路如下图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，电源电压恒定，R0为定值电阻，R为光敏电阻（其阻值随光照强度的增大而减小）。

第3节电磁铁电磁继电器1．用两个铁芯完全相同的电磁铁探究“影响电磁铁磁性强弱的因素”，实验电路如图所示。

闭合开关，发现磁铁A吸引大头针的数目比B多，此现象说明影响电磁铁磁性强弱的因素是 ( )A．线圈匝数B．电流方向C．电流大小D．电磁铁极性2．如图所示，闭合开关S，将滑动变阻器的滑片P向右移动时，图中的电磁铁( )A. a端是N极，磁性减弱B. b端是S极，磁性增强C. a端是S极，磁性增强D. b端是N极，磁性减弱3．如图是一种水位自动报警器的原理示意图，一般的水都能导电，当水位升高到金属块M 处时，灯( )A．L1灭，L2亮B．L1亮，L2灭C．L1亮，L2亮D．L1灭，L2灭4．下列装置中，没有用到电磁铁的是( )A．电磁起重机B．电磁继电器C．电饭锅D．电铃5．许多自动控制的电路中都安装有电磁铁。

关于电磁铁，下列说法中正确的是( )A．电磁铁的铁芯，可以用铜棒代替B．电磁继电器中的磁体，可以使用永磁铁C．电磁铁磁性的强弱只与电流的大小有关D．电磁铁是根据电流的磁效应制成的6．小明设计了一个“过热自动报警电路”，如图甲所示。

将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。

图甲中继电器的供电电压U1＝3 V，继电器线圈的电阻R0为30 Ω。

当线圈中的电流大于等于50 mA时，继电器的衔铁将被吸合，警铃响。

图乙是热敏电阻的阻值随温度变化的图象。

(1)由图乙可知，当环境温度为40 ℃时，热敏电阻阻值为Ω。

当环境温度升高时，热敏电阻阻值将，继电器的磁性将 (选填“增强”“减弱”或“不变”)。

(2)图甲中警铃的接线柱C应与接线柱相连，指示灯的接线柱D应与接线柱相连(均选填“A”或“B”)。

(3)环境温度高于时，警铃报警。

7．为了探究“电磁铁的磁性强弱与哪些因素”有关，做了以下几次实验，实验现象如图所示。

图9-32 电磁继电器1．电磁继电器是利用 的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种 ．２．利用电磁继电器，可以用控制 电路的通断间接控制 电路，还可以利用电磁继电器进行远距离操纵和自动控制．３．如图9-29是张强同学在研究性学习活动中为某仓库设计的一种防盗报警器,其踏板放在仓库的门口,电铃和灯泡放在值班室内.观察电路可知,这个报警器的工作原理是:有人踩踏板时 _____________；无人踩蹋板时___________ _______.*4．下列功能中，电磁继电器能完成的是( )A ．控制电路中电流的连续变化B ．控制电路中电流的有无C ．利用低电压、弱电流控制高电压、强电流D ．远距离自动控制和操作5．在电磁继电器工作电路中的电压和电流比起控制电路来说一般是（ ）A ．高电压、弱电流B ．高电压、强电流C ．低电压、弱电流D ．低电压、强电流6．如图9-30，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R 受热后，其阻值会减小，将发生的变化是（ ）A ．电磁继电器控制电路中的电流减小B ．电磁继电器控制电路断开C ．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L 2发光D ．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L 1发光7．下列装置中没有应用电磁铁的是（ ）A ．扬声器 B ．电磁继电器C ．电热器D ．电铃8．如图9-31所示，两个电磁铁的铁芯正对．如果共用一个电源，要使它们相斥，以下连接方法中不正确的是 ( )A ．用导线连接a 、c ，b 接电源正极，d 接电源负极B ．用导线连接b 、d ，a 接电源正极，c 接电源负极C ．b 、c 连在一起接电源正极，a 、d 连在一起接电池负极D ．a 、d 连接在一起，b 接电源正极，c接电源负极 9．图9-32中，羊群被细漆包线围着，羊在圈中时电铃不响；当羊逃离时，碰到漆包线，电铃就报警．试解释此报警电路的工作原理．图9-30图9-2910．如图9-33所示，给你如下器材：电磁继电器一只，红、绿灯各一个(均标有“6v ，0．8w ”)，开关—只，电流表一只，滑动变阻器一只(最大电阻2Ω)，干电池—只(1．5v)，蓄电池6v ．请按下列要求画出电路图，并连接实物．(1)开关作为控制电路开关，当开关闭合时绿灯亮，开关断开时红灯亮．(2)电磁继电器的线圈，允许通过的最大电流为０.1A ，用滑动变阻器改变控制电路的电流并用电流表进行监测．11．图9-34是小轩唱卡拉OK 时，声音的转换流动方框图，小满看不懂，请你帮他解释一下小满是如何听到小轩的歌声的．变化的电流你的回答是：小轩的歌声使话筒的膜片，与膜片相连的线圈也跟着一起 ，产生随声音的变化而变化的 ，经过 放大后，通过扬声器的 ，使它不断的来回振动，带动 也来回 ，于是扬声器就发出了声音，小轩的歌声就是这样被小满听到的．12．粮仓为了防止谷物缓慢氧化积聚热量过多而发生火灾，如图9-35所示，用带金属丝的水银温度计和电磁继电器安装成自动报警器，正常情况下绿灯亮，当仓内温度升高时红灯亮，同时电铃也响，以此来报警，请按上述要求把各元件连成电路．13．如图9-36为蔬菜大棚使用的一种温度自动报警器，若水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号，请说明它的工作原理．P C D A B 红灯 绿灯图9-33 控制电源 工作电源 图9-34图9-35 图9-3614．下面是一段对扬声器叙述的短文，阅读后请指出有错的地方，并改正：扬声器是把电信号转换成声信号的一种装置．图9-37是扬声器构造示意图，它主要由固定的永久磁体，线圈和锥形纸盆构成，当线圈中通过图中所示的电流时，线圈受到磁铁的吸引向右运动；当线圈中通过相反方向的电流时，线圈受到磁铁的排斥向左运动．由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．图9-37答案1.低电压弱电流电路、开关；2.低压、高压；3.电铃响、绿灯亮；4.C、D5.B6.C7.C8.D9．羊在圈中时，控制电路处于通路，电磁铁有磁性，衔铁被吸引，触点开关断开，工作电路处于开路，电铃不发声；羊群逃离碰断漆包线，控制电路断开，电磁铁失去磁性，在弹簧的作用下，触点开关闭合，工作电路接通，电铃发声报警.10. 如图答-2411.振动、振动、电流、放大器、线圈、纸盆、振动.图答-2412. 如图答-25控制电源工作电源13.当温度达到金属丝下端所指温度时，由于水银是导体，会将控制电路接通，电磁铁具有磁性，将衔铁吸引过来，使工作电路接通，于是电铃就响起来，发出报警信号.14.将“向右运动”改为“向左运动”，“向左运动”改为“向右运动”。

第3节 电磁铁 电磁继电器学校： 姓名： 班级： 考号：一、单选题( )A. 电磁铁是根据电磁感应原理制作的B. 电磁继电器中的磁体,必须用电磁铁C. 电磁继电器中的磁体,可以用永磁体,也可以用电磁铁D. 电磁铁中的铁芯,可以用钢棒代替 2. 图所示的四个选项中,应用到电磁铁的是( )A. 指南针B. 光盘C. 电铃D. 磁卡 3. 下列关于电磁铁和磁感线的说法中,正确的是( )A. 电磁铁能永久性地保持磁性B. 电磁铁的磁性有无和磁性强弱可以改变C. 磁感线是真实存在的D. 电磁铁外部的磁感线总是从S 极出发,回到N 极4. 如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验,想让电磁铁吸引更多的大头针,可行的做法是( )A. 将滑片P 向a 端移动B. 将滑片P 向b 端移动C. 用铜芯替换铁芯D. 减少线圈匝数5. 法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。

如图是研究巨磁电阻特性的原理示意图。

实验发现,在闭合开关S 1、S 2且滑片P 向右滑动的过程中,指示灯明显变暗。

这说明( )A. 电磁铁的左端为N极 B. 流过灯泡的电流增大C. 巨磁电阻的阻值随磁场的减弱而明显减小D. 巨磁电阻的阻值与磁场的强弱没有关系6. 如图所示①是直流电铃的原理图。

关于电铃工作时的说法不正确的是( )A. 电流通过电磁铁时,电磁铁有磁性且A端为N极B. 电磁铁吸引衔铁,弹性片发生形变具有弹性势能C. 小锤击打铃碗发出声音,是由于铃碗发生了振动D. 小锤击打铃碗时,电磁铁仍具有磁性7. 如图所示是一种水位自动报警器的原理图,当水位到达金属块A时(一般的水能导电),电路中( )A. 绿灯亮,红灯不亮B. 红灯亮,绿灯不亮C. 红灯和绿灯都亮D. 红灯和绿灯都不亮8. (实际应用题)某居民楼一单元的几家住户为增强安全感,在单元楼楼梯口安装了防盗门。
