光刻一、概述：光刻工艺是半导体制造中最为重要的工艺步骤之一。
主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。
光刻的成本约为整个硅片制造工艺的1/3，耗费时间约占整个硅片工艺的40~60%。
光刻机是生产线上最贵的机台，5～15百万美元/台。
主要是贵在成像系统（由15～20个直径为200～300mm的透镜组成）和定位系统（定位精度小于10nm）。
其折旧速度非常快，大约3～9万人民币/天，所以也称之为印钞机。
光刻部分的主要机台包括两部分：轨道机（Tracker），用于涂胶显影；扫描曝光机（Scanning）。
光刻工艺的要求：光刻工具具有高的分辨率；光刻胶具有高的光学敏感性；准确地对准；大尺寸硅片的制造；低的缺陷密度。
二、光学基础：光的反射（reflection）。
光射到任何表面的时候都会发生反射，并且符合反射定律：入射角等于反射角。
在曝光的时候，光刻胶往往会在硅片表面或者金属层发生反射，使不希望被曝光的光刻胶被曝光，从而造成图形复制的偏差。
常常需要用抗反射涂层（ARC，Anti-Reflective Coating）来改善因反射造成的缺陷。
光的折射（refraction）。
光通过一种透明介质进入到另一种透明介质的时候，发生方向的改变。
主要是因为在两种介质中光的传播速度不同（λ=v/f）。
直观来说是两种介质中光的入射角发生改变。
所以我们在90nm工艺中利用高折射率的水为介质（空气的折射率为1.0，而水的折射率为1.47），采用浸入式光刻技术，从而提高了分辨率。
而且这种技术有可能将被沿用至45nm工艺节点。
光的衍射或者绕射（diffraction）。
光在传播过程中遇到障碍物（小孔或者轮廓分明的边缘）时，会发生光传播路线的改变。
曝光的时候，掩膜板上有尺寸很小的图形而且间距很窄。
衍射会使光部分发散，导致光刻胶上不需要曝光的区域被曝光。
衍射现象会造成分辨率的下降。
光的干涉（interference）。
光刻工艺知识点总结光刻工艺是半导体制造工艺中的重要环节，通过光刻技术可以实现微米级甚至纳米级的精密图案转移至半导体芯片上，是芯片制造中最关键的工艺之一。
光刻工艺的基本原理是利用光学原理将图案投射到光刻胶上，然后通过化学蚀刻将图案转移到芯片表面。
下面将对光刻工艺的知识点进行详细总结。
一、光刻工艺的基本原理1. 光刻胶光刻胶是光刻工艺的核心材料，主要由树脂和溶剂组成。
树脂的种类和分子结构直接影响着光刻胶的分辨率和对光的敏感度，而溶剂的选择和比例则会影响着光刻胶的黏度、流动性和干燥速度。
光刻胶的选择要根据不同的工艺要求，如分辨率、坚固度、湿膜厚度等。
2. 掩模掩模是用来投射光刻图案的模板，通常是通过电子束刻蚀或光刻工艺制备的。
掩模上有所需的图形样式，光在通过掩模时会形成所需的图案。
3. 曝光曝光是将掩模上的图案投射到光刻胶表面的过程。
曝光机通过紫外线光源产生紫外线，通过透镜将掩模上的图案投射到光刻胶表面，形成图案的暗部和亮部。
4. 显影显影是通过化学溶液将光刻胶上的图案显现出来的过程。
曝光后，光刻胶在图案暗部和亮部会有不同的化学反应，显影溶液可以去除未暴露的光刻胶，留下所需的图案。
5. 蚀刻蚀刻是将图案转移到硅片上的过程，通过化学腐蚀的方式去除光刻胶未遮盖的部分，使得图案转移到硅片表面。
二、光刻工艺中的关键技术1. 分辨率分辨率是指光刻工艺能够实现的最小图案尺寸，通常用实际图案中两个相邻细线或空隙的宽度之和来表示。
分辨率受到光刻机、光刻胶和曝光技术等多个因素的影响，是衡量光刻工艺性能的重要指标。
2. 等效焦距等效焦距是光刻机的重要参数，指的是曝光光学系统的有效焦距，影响光刻图案在光刻胶表面的清晰度和分辨率。
3. 曝光剂量曝光剂量是指单位面积上接收的光能量，通常用mJ/cm^2或μC/cm^2来表示。
曝光剂量的选择对分辨率和光刻胶的副反应有重要影响。
4. 曝光对位精度曝光对位精度是指光刻胶上已存在的图案和新的曝光对位的精度，是保证多层曝光图案对位一致的重要因素。

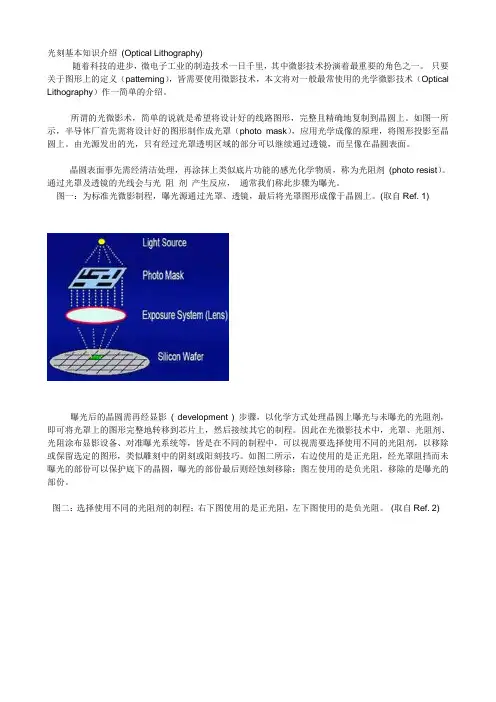

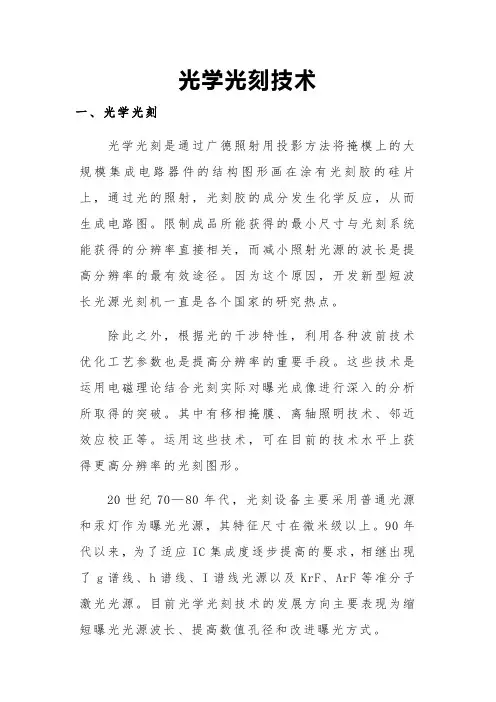

光刻基本知识介绍(Optical Lithography)随着科技的进步，微电子工业的制造技术一日千里，其中微影技术扮演着最重要的角色之一。
只要关于图形上的定义（patterning），皆需要使用微影技术，本文将对一般最常使用的光学微影技术（Optical Lithography）作一简单的介绍。
所谓的光微影术，简单的说就是希望将设计好的线路图形，完整且精确地复制到晶圆上。
如图一所示，半导体厂首先需将设计好的图形制作成光罩（photo mask），应用光学成像的原理，将图形投影至晶圆上。
由光源发出的光，只有经过光罩透明区域的部分可以继续通过透镜，而呈像在晶圆表面。
晶圆表面事先需经清洁处理，再涂抹上类似底片功能的感光化学物质，称为光阻剂(photo resist）。
通过光罩及透镜的光线会与光阻剂产生反应，通常我们称此步骤为曝光。
图一：为标准光微影制程，曝光源通过光罩、透镜，最后将光罩图形成像于晶圆上。
(取自Ref. 1)曝光后的晶圆需再经显影( development ) 步骤，以化学方式处理晶圆上曝光与未曝光的光阻剂，即可将光罩上的图形完整地转移到芯片上，然后接续其它的制程。
因此在光微影技术中，光罩、光阻剂、光阻涂布显影设备、对准曝光系统等，皆是在不同的制程中，可以视需要选择使用不同的光阻剂，以移除或保留选定的图形，类似雕刻中的阴刻或阳刻技巧。
如图二所示，右边使用的是正光阻，经光罩阻挡而未曝光的部份可以保护底下的晶圆，曝光的部份最后则经蚀刻移除；图左使用的是负光阻，移除的是曝光的部份。
图二：选择使用不同的光阻剂的制程；右下图使用的是正光阻，左下图使用的是负光阻。
(取自Ref. 2)一般来说，IC的密度越高，操作速度越快、平均成本也越低，因此半导体厂商无不绞尽脑汁要将半导体的线宽缩小，以便在晶圆上塞入更多晶体管。
然而，光微影术所能制作的最小线宽与光源的波长成正比(稍后解释) ，因此要得到更小的线宽，半导体制程不得不改采波长更短的光源。
《微纳制造技术》教学大纲课程代码：NANA2027课程名称：微纳制造技术英文名称：Nanofabrication课程性质：专业教学课程学分/学时： 2分/36时考核方式：闭卷考试、课堂报告、课后作业开课学期： 5适用专业：纳米材料与技术先修课程：半导体器件物理后续课程：新能源材料与技术、纳米材料表征技术选用教材：唐天同，《微纳加工科学原理》，电子工业出版社，2010年一、课程目标通过本课程的理论教学与课后作业，使学生具备以下能力：熟悉微纳制造常用的工艺及方法，了解其应用场景及对比不同方法之间优缺点；可以运用公式计算解决材料选择、加工参数相关问题；对新兴微纳制造技术及未来发展趋势有一定了解。
（支撑毕业要求1-2）了解微纳制造工艺的基本概念、方法、理论、加工设备的发展演变过程和发展趋势，并结合微纳制造工艺在集成电路、纳米传感、光电子等器件领域应用，对微纳制造这一前沿研究领域有初步认识，建立相关领域的知识储备结构，并能在今后的工作中加以结合与应用。
（支撑毕业要求2-2）二、教学内容第一章绪论（支撑毕业要求1-2）课时：1周，共2课时教学内容：一、微电子的发展历史二、集成电路基本工艺流程三、纳米制造的发展要求学生：了解微电子工业以及微纳制造技术的发展历史，认识当前集成电路加工的主要流程和工艺。
第二章微电子与光电子集成技术中使用的材料（支撑毕业要求1-2，2-2）课时：2周，共4课时教学内容第一节晶体结构与性质一、晶体的几何结构二、晶体的电学性质三、晶体的光学性质第二节半导体材料一、元素半导体二、I II-V族半导体三、I I-VI族半导体四、I V-IV族化合物半导体第三节纳米结构与材料一、半导体超晶格结构二、量子阱、量子线和量子点要求学生：对晶体材料的几何结构、能带结构和电学性质基础认知；了解硅与几种典型半导体材料的特点和用途；了解新型一维、二维材料的结构特点以及用途。
第三章光刻（支撑毕业要求1-2，2-2）课时：2周，共4课时教学内容第一节光学光刻一、接触式和接近式曝光光刻二、投射式光刻三、先进光刻技术和其他改进分辨率的方法第二节光刻胶一、光刻胶类型三、涂敷和显影工艺三、光刻胶的化学放大和对比度增强技术第三节 X射线曝光技术一、X射线曝光原理二、X射线曝光技术应用要求学生：了解光刻技术的种类；学会改进分辨率的方法及相关参数计算；熟悉光刻工艺的具体步骤；认识新型光刻设备的优点及其应用；掌握使用软件绘制简单的光刻掩膜版的能力。
