微机原理8259中断控制完整实验报告

微机原理实验报告姓名：学号：实验一8259中断实验一、实验目的1．掌握PC机中断处理系统的基本原理。

2．掌握外部扩展中断源的设计方法。

3．学会编写中断服务程序。

二、实验原理PC机用户可使用的硬件中断只有可屏蔽中断，由8259中断控制器管理。

中断控制器用于接收外部的中断请求信号，经过优先级判别等处理后向CPU发出可屏蔽中断请求。

三、实验内容实验要求实现8259控制器的IR1、IR3两路中断都可以通过IRQ向PC机发起中断请求，用SP1、SP2单次脉冲模拟两个中断源。

IR1中断时，在它的中断服务程序中编程显示“IR1 OK AND EXIT！”；IR3中断时，在它的中断服务程序中编程显示“IR3 OK AND EXIT！”。

采用查询方式完成。

图1-1 扩展中断电路四、实验步骤1、连接线路SP1和SP2分别接到IR1和IR3，IR1和IR3与L0和L1指示灯相连，8259CS 接到Y0上，最后将/RD、/WR、INT分别与IOR、IOW、IRQ相连接，连接好后打开电源。

2、编写程序3、汇编、编译、连接及运行五、实验程序DATA SEGMENTIOPORT EQU 0FF00H-0280HMY8259_ICW1 EQU IOPORT +280H ;实验系统中8259的ICW1端口地址MY8259_ICW2 EQU IOPORT +281H ;实验系统中8259的ICW2端口地址MY8259_ICW3 EQU IOPORT +281H ;实验系统中8259的ICW3端口地址MY8259_ICW4 EQU IOPORT +281H ;实验系统中8259的ICW4端口地址MY8259_OCW1 EQU IOPORT +281H ;实验系统中8259的OCW1端口地址MY8259_OCW2 EQU IOPORT +280H ;实验系统中8259的OCW2端口地址MY8259_OCW3 EQU IOPORT +280H ;实验系统中8259的OCW3端口地址MSG1 DB 0DH,0AH,'DVCC PCI CARD INTERRUPT',0DH,0AH,'$'MSG2 DB 0DH,0AH,'PRESS ANY KEY TO EXIT!',0DH,0AH,'$'MSG3 DB 0DH,0AH,'IR1 OK AND EXIT!',0DH,0AH,'$'MSG4 DB 0DH,0AH,'IR3 OK AND EXIT!',0DH,0AH,'$'DATA ENDSSTACKS SEGMENTDB 100 DUP (?)STACKS ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKS,ES:DATASTART: MOV AX,DATAMOV DS,AXMOV ES,AXMOV AX,STACKSMOV SS,AXMOV AX,DATAMOV DS,AXMOV DX,OFFSET MSG1MOV AH,09HINT 21HMOV DX,OFFSET MSG2MOV AH,09HINT 21HSTART1: MOV DX,MY8259_ICW1 ;初始化实验系统中8259的ICW1 MOV AL,13H ;边沿触发、单片8259、需要ICW4OUT DX,ALMOV DX,MY8259_ICW2 ;初始化实验系统中8259的ICW2MOV AL,08HOUT DX,ALMOV DX,MY8259_ICW4 ;初始化实验系统中8259的ICW4MOV AL,01H ;非自动结束EOIOUT DX,ALMOV DX,MY8259_OCW1 ;初始化实验系统中8259的OCW1MOV AL,0F5H ;打开IR1和IR3的屏蔽位OUT DX,ALQUERY: MOV DX,MY8259_OCW3 ;向8259的OCW3发送查询命令MOV AL,0CHOUT DX,ALNOPNOPNOPMOV DX,MY8259_OCW3IN AL,DX ;读出查询字TEST AL,80H ;判断中断是否已响应JZ QUERY ;没有响应则继续查询AND AL,07HCMP AL,01HJE IR1ISR ;若为IR1请求，跳到IR1处理程序CMP AL,03HJE IR3ISR ;若为IR1请求，跳到IR1处理程序JMP EOIQUERY1: MOV DL,0FFHMOV AH,06HINT 21HJZ START1MOV AH,4CHINT 21HIR1ISR: MOV DX,OFFSET MSG3 ;IR1处理，显示字符串'IR1 OK AND EXIT'MOV AH,09HINT 21HJMP EOIIR3ISR: MOV DX,OFFSET MSG4 ;IR1处理，显示字符串'IR3 OK AND EXIT'MOV AH,09HINT 21HEOI: MOV DX,MY8259_OCW2 ;向实验系统中8259发送中断结束命令MOV AL,20HOUT DXMOV AL,20H ;SEND EOIOUT 0A0H,ALOUT 20H,ALPOP DSPOP DXPOP AXJMP START1CODE ENDSEND START六、实验结果接好电路，编好程序，打开电源后，两个LED指示L0和L1灯都熄灭；编译、链接、运行程序，8259控制器的IR1、IR3两路中断可通过IRQ向PC机发起中断请求，按下SP1，IR1中断，指示灯L0亮，电脑屏幕上显示“IR1 OK AND EXIT！”；按下SP2, IR3中断，指示灯L1亮，电脑屏幕上显示“IR3 OK AND EXIT！”七、实验中遇到的问题及解决方法最初认为要按照原理图把所有线都接上，后来知道了直接用排线连接就好，同时还能降低短路的可能性。

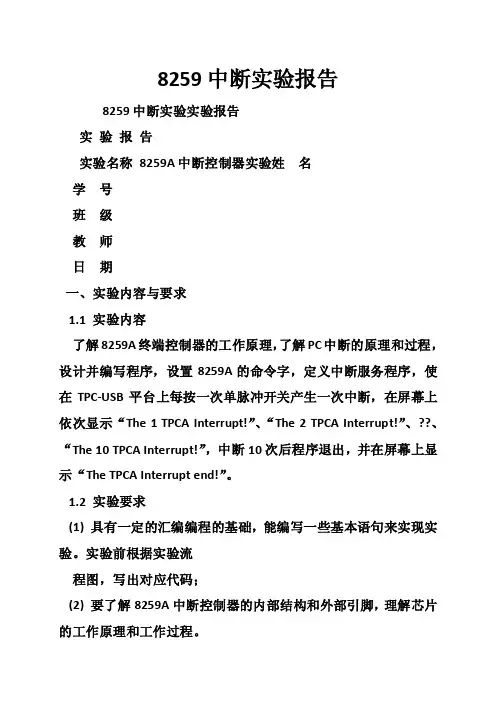

8259中断实验报告8259中断实验实验报告实验报告实验名称8259A中断控制器实验姓名学号班级教师日期一、实验内容与要求1.1 实验内容了解8259A终端控制器的工作原理，了解PC中断的原理和过程，设计并编写程序，设置8259A的命令字，定义中断服务程序，使在TPC-USB平台上每按一次单脉冲开关产生一次中断，在屏幕上依次显示“The 1 TPCA Interrupt!”、“The 2 TPCA Interrupt!”、??、“The 10 TPCA Interrupt!”，中断10次后程序退出，并在屏幕上显示“The TPCA Interrupt end!”。

1.2 实验要求(1) 具有一定的汇编编程的基础，能编写一些基本语句来实现实验。

实验前根据实验流程图，写出对应代码；(2) 要了解8259A中断控制器的内部结构和外部引脚，理解芯片的工作原理和工作过程。

熟悉8259A芯片的命令字，对其进行编程；(3) 熟悉实验平台TPC-USB了解各个接口的名称与功能，进行实验时能快速并正确地连接好实验电路；(4) 连接PC与TPC-USB平台，用微机实验软件运行程序，每按一次TPC-USB平台上的单脉冲开关产生一次中断，要在屏幕上依次显示“The 1 TPCA Interrupt!”、“The 2 TPCA Interrupt!”、??、“The 10 TPCA Interrupt!”，中断10次后程序退出，并在屏幕上显示“The TPCA Interrupt end!”。

二、实验原理与硬件连线2.1 实验原理8259A是一种可编程中断控制器，可协助CPU进行中断管理。

8259A 的内部结构如图1所示。

单片8259A工作时，每次中断处理过程如下：(1) 当IR7 ~ IR0 上有中断请求，则IRR 相应的位置1；(2) 对于已进入IRR且未被IMR屏蔽的中断请求，PR电路进行优先级判定，得到最高级的中断请求；(3) 控制逻辑接收中断请求，向CPU发INT 信号；(4) 若CPU允许中断，则在当前指令结束后连续发出2个中断应答信号INTA，进行中断响应。

深圳大学实验报告课程名称：微机原理与接口技术
实验项目名称：8259中断控制实验
学院：信息工程学院
专业：电子信息工程
指导教师：
报告人：学号：201019 班级：电子
实验时间：2012.5.18
实验报告提交时间：2012.6.9
教务处制
实验程序分析:一般中断实验,为了保护现场,程序开头都会引用堆栈把把现在的程序放入堆栈中进行保护,所以,PUSH DS就起到这样的作用.在中断程序结束后
程序入口,还得用POP DS 指令返回现场.
这个实验是关于8259的单中断,不牵涉级联问题,所以,8259的初始化只需要看主片就可以了
时候,一般先使用CLI指令将所有的可屏蔽中断禁止,然后写入初始化字
ICW1,ICW2,ICW3,ICW4,由于8259只有一根地址线,因此对各个控制字的操作是按照一定的顺序并结合某些数据位来进行寻址设置的.当初始化完成后,对8259的操作命令字的寻址是通过。

竭诚为您提供优质文档/双击可除8259中断控制器实验报告篇一：8259中断控制器实验报告8259中断控制器实验报告作者：一实验目的1，掌握8259A的工作原理。

2，掌握编写中断服务程序方法。

3，掌握初始化中断向量的方法。

二，实验设备cpu挂箱，8086cpu模块图1-cpu挂箱三，实验内容用电平开关的输出作为中断源，每个开关对应于一个中断源。

在中断服务程序中，通过74Ls273输出一个数据，以点亮于中断源对应位置的LeD灯。

四，实验原理1.本实验用到三部分电路：电平开关电路、简单I/o扩展电路和8259中断控制器电路；2.8086的中断系统是向量中断方式，内存中特定位置有一中断向量表，表内存有不同中断类型的中断向量，不同的中断向量对应不同的偏移地址；3.中断类型由8359通过数据总线送给8086,8086内部电路会将该类型值自动乘4，而后赋给指令指针，从而转向中断向量表的相应单元取得中断入口地址，之后就进入中断服务程序；4.中断类型的高5位由8359寄存器Icw2决定，低3位由中断源IRx的编码自动填充，IRo~IR7的编码分别是000,001,010,011,100,101,110,111。

五，实验步骤1，实验接线cs0-cs8259cs1-cs27300~07-LeD1~LeD8K1~K8-IR0~IR7InT-InT(8086cpu板)InTA-InTA(8086cpu板)2，编译调试程序3，全速运行程度，拨动某一电平开关，观察LeD的亮灭情况。

六，实验结果全速运行程序，由上向下拨动开关时，相应位置的LeD灯点亮，其余LeD灯全灭七，源代码Assumecs:coDecoDesegmenTpubLIcoRg100hsTART:moVcx,0sTART1：cLImoVDx,04A0hmoVAx,13houTDx,AxmoVDx,04A2hmoVAx,80h ouTDx,AxmoVAx,01houTDx,AxmoVAx,00houTDx,AxnopmoVAx,0moVDs,AxmoVADDDI,2DI,200hmoVDs:[DI],100h;初始化中断向量表moVAx,oFFseTint0moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint1moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint2moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint3moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint4moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint5moVDs:[DI],AxADDDI,2moVAx,oFFseTint6moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint7moVDs:[DI],AxADDDI,2；上述程序为芯片8259的初始化程序moVDs:[DI],100hmAIn:moVAx,0sTIwAITIng:cmpAx,0hJewAITIngmoVDx,04b0houTDx,AxmoVcx,0 DeLAY:LoopDeLAYJmpsTART1Int0：cLInopmoVAx,oFehIReTInt1：cLInopmoVAx,oFDhIReTInt2：cLInopmoVAx,oFbhIReTInt3：cLInopmoVAx,oF7hIReTInt4：cLInopmoVAx,oeFhIReTInt5：cLInopmoVAx,oDFhIReTInt6：cLInopmoVAx,obFhIReTInt7：cLInopmoVAx,o7FhIReT篇二：8259中断控制实验报告深圳大学实验报告班级：实验时间：实验报告提交时间：教务处制篇三：8259中断控制实验报告实验六8259中断控制一、实验目的1.学习8086/8088cpu中断系统的知识。

深圳大学实验报告课程名称：微机原理与接口技术实验项目名称：8259中断控制实验学院：信息工程学院专业：电子信息工程指导教师：报告人：学号：201019 班级：电子实验时间：2012.5.18实验报告提交时间：2012.6.9教务处制STIAA1: NOP ;无限循环,等待中断发生JMP AA1MIR7: STICALL DELAYMOV AX, 0137HINT 10H ;显示字符7MOV AX, 0120HINT 10HMOV AL, 20HOUT 20H, AL ;中断结束命令IRETDELAY: PUSH CX ;延时子程序MOV CX, 0F00HAA0: PUSH AXPOP AXLOOP AA0POP CXRETCODE ENDSEND START实验结果如图所示,能够正确执行设定功能.实验程序分析:一般中断实验,为了保护现场,程序开头都会引用堆栈把把现在的程序放入堆栈中进行保护,所以, PUSH DS就起到这样的作用.在中断程序结束后,为了能回到之前执行的程序入口,还得用POP DS 指令返回现场.这个实验是关于8259的单中断,不牵涉级联问题,所以,8259的初始化只需要看主片就可以了.初始化的时候,一般先使用CLI指令将所有的可屏蔽中断禁止,然后写入初始化字.8259有四个初始化控制字ICW1,ICW2,ICW3,ICW4,由于8259只有一根地址线,因此对各个控制字的操作是按照一定的顺序并结合某些数据位来进行寻址设置的.当初始化完成后,对8259的操作命令字的寻址是通过8259的地址线A0和某些数据位结合来进行的. 其初始化控制字和控制命令辽的赋值理由我已经在注释中给出.另外,在初始化程序中我们用了STI这条指令打开中断,那么进入MIR7中断程序中,我们为什么又执行STI这条指令呢,会不会重复了?经过实验,我们知道这条指令并不是没用的,如果缺少后面这条STI指令,实验中我们会发现,当按一次KK1开关的时候,屏幕会显示一个字符7,但是,再按KK1的时候,就没有反应了,起初并不知道怎么解释这个现象,后来才知道8086CPU执行完一次中断后,会自动将相应的中断位屏蔽,所以,如果我们想按一次KK1就发生一次中断,就得重新在程序中打开中断,也就是STI. 另外,RET指令是短信返回指令,而IRET指令则是中断短程返回指令,一般中断程序也大多是短程的.那么,中断发生的时候,CPU又是怎样进入中断子程序的呢?这就需要我们正确地设置中断向量表的了.实验板上主中断序号7可用,也就是我们得利用3CH-3FH这矢量地址.所以在程序开始的时候,就采用MOV AX, OFFSET MIR7,MOV SI, 003CH,MOV [SI], AX这三句来获得偏移地址IP,接着高地址位置又用MOV AX, CS,MOV SI, 003EH,MOV [SI], AX这三条指令来获得CS. CPU根据CS,IP就能转入正确的中断程序执行中断了.而中断程序结尾处,用了MOV AL, 20H OUT 20H, AL以及IRET这三条指令,是为了说明这是正常的EOI，可以通知8259A此次服务结束.MOV AL, 30HOUT 0A1H, AL ;ICW2MOV AL, 02HOUT 0A1H, AL ;ICW3MOV AL, 01HOUT 0A1H, AL ;ICW4MOV AL, 0FDHOUT 0A1H,AL ;OCW1 = 1111 1101MOV AL, 6BHOUT 21H, AL ;主8259 OCW1STIAA1: NOPJMP AA1MIR7: CALL DELAYMOV AX, 014DHINT 10H ;MMOV AX, 0137HINT 10H ;显示字符7MOV AX, 0120HINT 10HMOV AL, 20HOUT 20H, AL ;中断结束命令IRETSIR1: CALL DELAYMOV AX, 0153HINT 10H ;SMOV AX, 0131HINT 10H ;显示字符1MOV AX, 0120HINT 10HMOV AL, 20HOUT 0A0H, ALOUT 20H, ALIRETDELAY: PUSH CXMOV CX, 0F00HAA0: PUSH AXPOP AXLOOP AA0POP CXRETCODE ENDSEND START实验结果截图如下,能够正确执行设定功能.。

实验三、8259中断控制器实验1．实验目的(1).掌握中断控制器8259 IP核的工作原理，熟悉对8259的初始化设置。

(2).掌握中断服务程序的编写方法。

(3).掌握程序固化及脱机运行程序的方法。

2．实验原理8259的工作原理。

参考微机原理与接口技术相关教材。

使用中断控制器8259，首先要对8259初始化，对初始化命令字ICW1~ICW4进行设置，初始化命令字的格式如表3-1所示。

8259 - P rogrammble Intrrupt Controller图3-1 8259 可编程中断控制器表3-1 初始化命令字ICW1~ICW4数据格式：子程序的入口地址写入中断向量表。

另外要编写相关的中断服务子程序。

8259的端口地址如下：PIC_ICW1 EQU 20HPIC_ICW2 EQU 21HPIC_ICW3 EQU 21HPIC_ICW4 EQU 21Hppt 8255的端口地址是：port A 378h ；PA接2个LED数码管port B 379h ；PB接8个LED 发光二极管port C 37ah ；PC口ppt_ctrl 37bh ；控制字口ppi 8255的端口地址是：port A 060h ；PA接4×4键盘和LCD液晶模块port B 061h ；PB 最低位控制计数器2门控信号port C 062h ；PC pc.0控制ppi portA 输入使能ppt_ctrl 063h ；控制字口定时器/计数器8254的端口地址：PIT_CNT0 EQU 40HPIT_CNT1 EQU 41HPIT_CNT2 EQU 42HPIT_CTRL EQU 43H3．实验内容（1）中断计数显示程序本实验主要验证中断控制器8259的中断控制功能。

中断请求信号由按键产生，该按键向8259的IR1发出中断请求，每中断一次，寄存器加1计数，并通过8255的PA口外接的数码管显示出中断的次数。

PA 口输出使能由PC口最低位控制。

8259中断控制实验报告实验报告：8259中断控制实验一、实验目的：学习和掌握8259中断控制器的工作原理和使用方法。

二、实验设备：计算机、8259中断控制器芯片、连接线、示波器等。

三、实验原理：1.8259中断控制器简介8259是Intel公司推出的一个通用中断控制器芯片，它可以管理多种设备的中断请求，并对中断请求进行优先级排序和处理。

8259具有级联功能，可以通过级联实现更多的设备中断管理。

2.8259工作原理8259中断控制器有两个主要模块：中断请求译码器和中断向量地址寄存器。

中断请求译码器用于判断中断请求的优先级，按照优先级排序，将中断请求发送给CPU。

中断向量地址寄存器用于存储中断向量的地址，CPU根据中断向量的地址来执行相应的中断服务程序。

3.8259中断控制器的寄存器8259中断控制器有多个重要的寄存器，包括中断屏蔽寄存器、中断请求寄存器、中断服务地址寄存器等。

中断屏蔽寄存器用于屏蔽或打开特定中断请求。

中断请求寄存器用于存储当前的中断请求状态。

中断服务地址寄存器用于存储中断向量的地址。

四、实验内容：1.配置8259中断控制器将8259中断控制器连接到计算机，并通过连接线将适当的引脚连接到需要中断控制的设备上。

2.编写中断服务程序根据实验要求，编写相应的中断服务程序，并将其存储在中断服务地址寄存器指定的内存地址中。

3.设置中断向量地址将中断向量的地址存储在中断向量地址寄存器中，使CPU能够根据中断请求执行相应的中断服务程序。

4.测试中断控制功能通过测试设备向8259中断控制器发送中断请求，观察计算机是否能正确处理中断请求，并执行相应的中断服务程序。

五、实验结果与分析：经过以上实验步骤，我们成功配置了8259中断控制器，并编写了相应的中断服务程序。

在测试过程中，通过向8259中断控制器发送中断请求，我们观察到计算机正确地处理了中断请求，并执行了我们编写的中断服务程序。

这表明我们成功地完成了8259中断控制实验。

深圳大学实验报告课程名称:实验项目名称:学院:专业:指导教师:报告人: 学号: 班级:实验时间:实验报告提交时间:教务部制一般中断实验,为了保护现场,程序开头都会引用堆栈把把现在的程序放入堆栈中进行保护,所以.PUS.DS就起到这样的作用.在中断程序结束后,为了能回到之前执行的程序入口,还得用PO.D.指令返回现场.这个实验是关于8259的单中断,不牵涉级联问题,所以,8259的初始化只需要看主片就可了.初始化的时候,一般先使用CLI指令将所有的可屏蔽中断禁止,然后写入始化字.8259有四个初始化控制字ICW1,ICW2,ICW3,ICW4,由于8259只有一根地址线,因此对各个制字的操作是按照一定的顺序并结合某些数据位来进行寻址设置的.当初始化完成后,对8259的操作命令字的寻址是通过8259的地址线A0和某些数据位结合来进行的.其初始化控制字和控制命令辽的赋值由我已经在注释中给出.另外,在初始化程序中我们用了STI这条指令打开中断,那么进入MIR7中断程中,我们为什么又执行STI这条指令呢,会不会重复了?经过实验,我们知道这条指令并不是没用的,如果少后面这条STI指令,实验中我们会发现,当按一次KK1开关的时候,屏幕会显示一个字符7,但是,再按KK1的时候,就没有反应了,起初并不知道怎么解释这个现象,后来才知道8086CPU执行完一次中断后,会自动将相应的中断位屏蔽,所以,如果我们想按一次KK1就发生一次中断,就得重新在程序中打开中断,也就是STI.另外,RET指令是短信返回指令,而IRET指令则是中断短程返回指令,一般中断程序也大多是短程的.那么,中断发生的时候,CPU又是怎样进入中断子程序的呢?这就需要我们正确地设置中向量表的了.实验板上主中断序号7可用,也就是我们得利用3CH-3FH这矢量地址.所以在程序开始的候,就采用MO.AX.OFFSE.MIR7,MO.SI.003CH,MO.[SI].AX这三句来获得偏移地址IP,接着高址位置又用MO.AX.CS,MO.SI.003EH,MO.[SI].AX这三条指令来获得CS.CPU根据CS,IP 就能转入正确的中断程序执行中断了.而中断程序结尾处,用了MO.AL.20. OU.20H.AL以及IRET这三条指令.是为了说明这是正常的EOI, 可以通知8259A此次服务结束.深圳大学学生实验报告用纸注: 1.报告内的项目或内容设置, 可根据实际情况加以调整和补充。

实验报告实验名称8259A中断控制器实验姓名学号班级教师日期一、实验内容与要求1.1 实验内容了解8259A终端控制器的工作原理，了解PC中断的原理和过程，设计并编写程序，设置8259A的命令字，定义中断服务程序，使在TPC-USB平台上每按一次单脉冲开关产生一次中断，在屏幕上依次显示“The 1 TPCA Interrupt!”、“The 2 TPCA Interrupt!”、……、“The 10 TPCA Interrupt!”，中断10次后程序退出，并在屏幕上显示“The TPCA Interrupt end!”。

1.2 实验要求(1)具有一定的汇编编程的基础，能编写一些基本语句来实现实验。

实验前根据实验流程图，写出对应代码；(2)要了解8259A中断控制器的内部结构和外部引脚，理解芯片的工作原理和工作过程。

熟悉8259A芯片的命令字，对其进行编程；(3)熟悉实验平台TPC-USB了解各个接口的名称与功能，进行实验时能快速并正确地连接好实验电路；(4)连接PC与TPC-USB平台，用微机实验软件运行程序，每按一次TPC-USB平台上的单脉冲开关产生一次中断，要在屏幕上依次显示“The 1 TPCA Interrupt!”、“The 2TPCA Interrupt!”、……、“The 10 TPCA Interrupt!”，中断10次后程序退出，并在屏幕上显示“The TPCA Interrupt end!”。

二、实验原理与硬件连线2.1 实验原理8259A是一种可编程中断控制器，可协助CPU进行中断管理。

8259A 的内部结构如图1所示。

单片8259A工作时，每次中断处理过程如下：(1)当IR7 ~ IR0 上有中断请求，则IRR 相应的位置1；(2)对于已进入IRR且未被IMR屏蔽的中断请求，PR电路进行优先级判定，得到最高级的中断请求；(3)控制逻辑接收中断请求，向CPU发INT 信号；(4)若CPU允许中断，则在当前指令结束后连续发出2个中断应答信号INTA，进行中断响应。

实验一：8259中断控制器应用实验实验名称PC机内中断应用实验成绩班级通信姓名学号实验目的：1. 学习可编程中断控制器8259的工作原理；2. 掌握可编程中断控制器8259的应用控制方法；实验内容：PC机中断实验。

使用单次脉冲模拟中断产生。

验证中断处理程序，在显示屏幕上显示一行预设定的字符串。

实验步骤：实验结果及分析：DATA SEGMENTMESS DB 'TPCA interrupt! ',0DH,0AH, '$'DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATASTART: MOV AX, CSMOV DS, AXMOV DX,OFFSET INT3 ;采用间接修改法,调用DOS功能，设置中断向量,取得偏移地址MOV AX,SEG INT3 ;通过AX的过渡，得到段首地址。

MOV DS,AXMOV AL,0BH ;设置IRQ3对应的中断向量0BHMOV AH,25HINT 21HIN AL, 21H ;读中断屏蔽寄存器，21H是该寄存器的端口号AND AL,0F7H ;开放IRQ3中断，允许IRQ3的中断申请，11110111OUT 21H, AL ;输出到中断屏蔽寄存器MOV CX, 10 ;记中断循环次数为10次STI ;允许中断发生W AIT: JMP WAITINT3: MOV AX, DATA ;中断服务程序MOV DS, AXMOV DX, OFFSET MESSMOV AH, 09H ;在屏幕上显示每次中断的提示信息INT 21HMOV AL, 20H ; 发出EOI结束中断到PC内主片的地址20HOUT 20H, ALLOOP NEXT ;当CX为0，跳转到NEXTIN AL, 21H ;读中断屏蔽寄存器，获取中断屏蔽字OR AL,04H ;关闭IRQ3中断，00000100OUT 21H, AL ;将中断屏蔽字送到中断屏蔽寄存器STI ;置中断标志位MOV AH, 4CH ;返回DOSINT 21HNEXT: IRET ;中断返回CODE ENDSEND START收获体会：使用间接法设置中断向量：1.将中断处理程序的段首地址送入DS寄存器，偏移量送入DX寄存器。

8259中断控制器实验的实验报告实验报告：8259中断控制器实验一、实验目的本实验的目的是通过对8259中断控制器的实验，掌握和理解8259中断控制器的原理、工作原理和使用方法。

通过实验能够进一步了解中断控制器的中断分配和中断处理等功能。

同时还能够通过实验，对中断优先级以及中断的屏蔽和响应进行深入了解。

二、实验原理1.8259中断控制器简介8259中断控制器是用于管理和控制多个硬件设备的中断请求的重要芯片。

它是一个具有8个中断请求输入和8个中断向CPU输出的优先级解码器。

中断控制器主要由两个部分组成：中断请求器部分和中断控制器部分。

中断请求器部分用于产生中断请求信号，而中断控制器部分用于优先级解码和中断分配。

2.8259中断控制器的工作原理8259中断控制器可以管理多个硬件设备的中断请求，同时对中断信号进行优先级判断和派发给CPU进行相应处理。

当一些硬件设备发生中断时，会发送中断请求信号给8259中断控制器，然后8259将根据中断请求的优先级判断是否屏蔽或者响应该中断请求。

3.8259中断控制器的使用方法在使用8259中断控制器时，首先需要设置中断控制器的工作模式和中断请求的优先级，然后对中断控制器的屏蔽和响应进行相应的配置。

使用中断控制器时，还需要对中断服务程序进行适当的编程，以实现中断的处理逻辑。

三、实验步骤1.实验前的准备工作（1）准备实验所需的开发板和8259中断控制器。

（2）将8259中断控制器与相应的硬件设备连接。

（3）准备PC机和开发板的通信线缆。

2.8259中断控制器的设置和初始化（1）通过编程方式将8259中断控制器设置为特定的工作模式。

（2）设置中断请求（IRQ）的优先级。

3.中断服务程序的编写（1）根据需求编写中断服务程序，即中断处理逻辑。

（2）将中断服务程序与8259中断控制器的相应中断请求进行关联。

4.实验结果的观察和分析（1）观察测试硬件设备的输出结果。

（2）分析实验结果，判断是否成功实现中断控制和处理。

微机原理_____________ 实验报告专业班级姓名实验题目 ___________ 日期________________实验八：8259中断控制器实验一、实验目的1、掌握8259A的工作原理。

2、掌握编写中断服务程序方法。

3、掌握初始化中断向量的方法。

二、实验设备MU—m型实验箱、8086CPU模块。

三、实验内容用脉冲发生器作为中断源，每按一次脉冲发生器的按键即产生一次中断。

在中断服务程序中，通过74LS273输出一个数据，以点亮与中断源相对应位置的LED四、实验原理介绍8259中断控制器电路八、参考程序中断服务流程开始org 100hstart: mov cx,0startl: climov dx,04a0hmov ax,13hout dx,ax ;ICW1, ICW4 NEEDEDmov dx,04a2hmov ax,80hout dx,ax ;ICW2中断类型80hmov ax,01out dx,ax ;ICW4mov ax,00hout dx,ax ;OCW1,开放所有中断mov ax,0mov ds,axmov si,200h ;初始化中断向量表mov ax,offset hintmov ds:[si],axadd si,2mov ds:[si],100hmov ax,0stiwait ing: cmp ax,55hnopassume cs:codecode segme nt publicnopassume cs:codecode segme nt publicorg 100hstart: mov cx,0 start1: climov dx,04a0hmov ax,13hout dx,axmov dx,04a2hmov ax,82hout dx,axmov ax,01out dx,axmov ax,00hout dx,axmov ax,0mov ds,axmov si,208hmov ax,offset hintmov ds:[si],axadd si,2mov ds:[si],100hmov ax,0stiwait ing: cmp ax,55hnopnopnopnopnopnopnopnopjne wait ingnopnopmov dx,04b0hxor cx,0ffhmov ax,cxout dx,axjmp start1nophi nt: clinopnopnopnopnopnopnopnopmov ax,55hnopiretcode endsend start。

实验十一8259A中断实验一、实验目的1.学习8086/8088与8259A的连接与控制方法, 掌握其工作原理。

2、完成程序设计题, 学会编写中断服务程序。

二、实验原理8259A是一种可编程序中断控制器, 与8088/86微机兼容, 能处理8级向量优先权中断, 亦可以通过级联构成64级向量优先权中断系统。

具有可编程控制中断方式, 并能分别屏蔽各个中断请求。

通过4个初始化命令字（ICW1——ICW4）及3个操作命令字（OCW1——OCW3）使用8259A可编程序中断控制器。

三、实验内容用8066/86控制8259可编程中断控制器, 实现对外部中断的响应和处理。

要求程序中对每次中断进行计数, 并将计数结果用8255的PA口输出到LED显示。

四、实验方法与步骤（1）根据要求编写程序mode equ 82hpa8255 equ 8000hctl8255 equ 8003hicw1 equ 00010011bicw2 equ 00100000bicw4 equ 00000001bocw1 equ 11111110bcs8259a equ 09000hcs8259b equ 09001hdata segmentcnt db 0data endscode segmentassume cs:code,ds:dataienter proc nearpush axpush dxmov dx,pa8255inc cntmov al ,cntout dx,almov dx,cs9259amov al,20hout dx,alpop dxpop axiretienter endpiinit proc nearmov dx ,cs8259amov al ,icw1out dx ,almov dx, cs8259bmov al,icw2out dx,almov al,icw4out dx,almov al,ocw1out dx,alretiinit endpstart proc nearmov dx,ctl8255mov al,modeout dx,alclimov ax,0mov ds,axmov bx,4*icw2mov ax,codeshl ax,4add ax,offset ientermov [bx],axmov ax,0inc bxinc bxmov [bx],axcall iinitmov ax,datamov ds,axmov cnt,0mov al,cntmov dx,pa8255out dx,alstilp:nopjmp lpstart endpcode endsend start（2）根据电路连线。

第1篇一、实验目的1. 理解中断的概念和作用；2. 掌握中断系统的组成和基本工作原理；3. 熟悉中断向量表、中断服务程序和中断处理过程；4. 通过实验验证中断系统的正确性和可靠性。

二、实验原理1. 中断的概念：中断是CPU在执行程序过程中，由于某些事件的发生，暂时停止当前程序的执行，转而执行相应的事件处理程序的过程。

2. 中断系统的组成：中断系统主要由中断控制器、中断源、中断向量表、中断服务程序和CPU等组成。

3. 中断向量表：中断向量表是存储中断服务程序入口地址的表格，其中每个中断向量对应一个中断服务程序。

4. 中断服务程序：中断服务程序是处理中断事件的核心程序，用于完成中断事件的处理任务。

5. 中断处理过程：当中断事件发生时，CPU会根据中断向量表找到对应的中断服务程序入口地址，并跳转到该地址执行中断服务程序。

三、实验仪器与设备1. 实验台：微机原理实验台2. 电脑：一台3. 软件环境：Keil uVision、emu8086等四、实验步骤1. 启动实验台，打开微机原理实验台软件。

2. 在软件中设置实验参数，如中断源、中断向量等。

3. 编写中断服务程序，实现中断事件的处理任务。

4. 编写主程序，调用中断服务程序。

5. 运行实验程序，观察中断系统的运行情况。

五、实验内容1. 实验一：单级中断系统（1）设置一个外部中断源，如按键中断。

（2）编写中断服务程序，实现按键按下时的处理任务。

（3）在主程序中调用中断服务程序。

2. 实验二：多级中断系统（1）设置两个外部中断源，如按键中断和定时器中断。

（2）编写中断服务程序，实现按键中断和定时器中断的处理任务。

（3）设置中断优先级，实现多级中断。

（4）在主程序中调用中断服务程序。

3. 实验三：中断嵌套（1）设置两个外部中断源，如按键中断和定时器中断。

（2）编写中断服务程序，实现按键中断和定时器中断的处理任务。

（3）实现中断嵌套，即在定时器中断服务程序中再次触发按键中断。

8259中断控制实验一．实验目的1. 掌握8259 中断控制器的工作原理。

2. 掌握系统总线上IR1,IR2 中断请求的应用编程方法。

二．实验设备IA-32 架构的微机系统及应用教学平台一套。

三．实验原理3.1 中断控制器8259简介中断控制器8259 是Intel公司专为控制优先级中断而设计开发的芯片。

它将中断源优先级排队、辨别中断源以及提供中断矢量的电路集于一片中，因此无需附加任何电路，只需对8259 进行编程，就可以管理8 级中断，并选择优先模式和中断请求方式，即中断结构可以由用户编程来设定。

同时，在不需增加其他电路的情况下，通过多片8259 的级连，能构成多达64 级的矢量中断系统。

它的管理功能包括：1）记录各级中断源请求，2）判别优先级，确定是否响应和响应哪一级中断，3）响应中断时，向CPU 传送中断类型号。

8259 的内部结构和引脚如图1 所示。

图 1 8259 内部结构和引脚图8259 的命令共有7 个，一类是初始化命令字，另一类是操作命令。

8259 的编程就是根据应用需要将初始化命令字ICW1-ICW4 和操作命令字OCW1- OCW3 分别写入初始化命令寄存器组和操作命令寄存器组。

ICW1-ICW4 各命令字格式如图2所示，OCW1-OCW3各命令字格式如图3 所示，其中OCW1 用于设置中断屏蔽操作字，OCW2 用于设置优先级循环方式和中断结束方式的操作命令字，OCW3 用于设置和撤销特殊屏蔽方式、设置中断查询方式以及设置对8259 内部寄存器的读出命令。

图 2（a） ICW1格式图 2（b） ICW2格式图 2（c） ICW3格式图 2（d） ICW4格式图 3 OCW 命令字格式3.2 8259寄存器及命令的控制访问在硬件系统中，8259仅占用两个外设接口地址，在片选有效的情况下，利用A0来寻址不同的寄存器和命令字。

对寄存器和命令的访问控制如表1所示。

表 1 8259 寄存器及命令的访问控制3.3 EPC 微机系统中的8259在80x86 系列EPC 微机系统中，系统中包含了两片8259 中断控制器，经级连可以管理15 级硬件中断，但其中部分中断号已经被系统硬件占用，具体使用情况如表2 示。
