初中物理计算题提高训练——电功率

九年级下册物理 电功率（提升篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

1、如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？解：（1）由P=得灯正常发光时的电阻：R===12Ω；（2）当闭合S1、S3时，灯L与电阻R并联接在电源两端，I===1AQ=I2Rt=（1A）2×6Ω×60s=360J；（3）当断开S1、S3，闭合S2时，灯L与电阻R串联，整个电路消耗的电功率最小；R总=R L+R=12Ω+6Ω=18ΩI min===AP min=UI min=6V×A=2W．答：（1）灯L正常发光时的电阻是12Ω；（2）只闭合S1、S3时，电阻R在60s内产生的热量是360J；（3）要使整个电路消耗的电功率最小（且电路电流不为0），断开S1、S3，闭合S2时，灯L 与电阻R串联；此时的最小电功率为2W．2、如图所示，电源电压不变．电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，求：（1）电源电压U；（2）通电100s电流通过电阻R2产生的热量．解：由电路图可知，R1与R2并联，（1）因为并联电路中各支路两端的电压相等，所以根据欧姆定律可得，电源的电压：U=U1=I1R1=0.3A×20Ω=6V；（2））因为R1、R2并联，所以R1、R2两端的电压均等于电源电压，通过电阻R2的电流I2===0.2A；根据W=Pt=UIt可得，通电100s电阻R2产生的热量Q2=I22R2t2=（0.2A）2×30Ω×100s=120J．答：（1）电源电压U是6V；（2）通电100s电流通过电阻R2产生的热量是120J．3、如图所示，是小勇设计的某电器设备的部分电路．电源电压9V保持不变，灯泡L标有“8V 4W”字样，电流表的量程为0～3A，电压表的量程为0～15V，滑动变阻器R2的最大阻值为20Ω．闭合开关S和S1时，电路消耗的功率为4.05W．（不计灯丝电阻随温度的变化）求：（1）小灯泡L的电阻；（2）开关S、S1、S2都闭合时，通过电流表的最小电流；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围．解：（1）因为灯的额定电压为U L=8V，额定功率为P L=4W，则由P=可得灯的电阻为：R L===16Ω；（2）闭合开关S和S1时，灯泡短路，R1单独接入电路，此时其两端电压为U=9V，又知电路消耗的功率为P1=4.05W由P=可得灯的电阻为：R1===20Ω；开关S、S1、S2都闭合时，两电阻并联，灯泡被短路，当R2全部接入电路时，电路中电阻最大，由I=可知此时，通过R1的电流为：I1===0.45A通过R2的电流为：I2===0.45A，并联电路中干路电流等于各支路电流之和，故I=I1+I2=0.45A+0.45A=0.9A；（3）当只闭合S2时，R2和L串联，由于灯泡正常发光时，电压为U L=8V，额定功率为P L=4W，额定电流为I L===0.5A＜3A，故电路中最大电流为I=0.5A，此时滑动变阻器两端电压为U′=U﹣U L=9V=8V=1V，滑动变阻器消耗的电功率为P1=U′I L=1V×0.5A=0.5W；只闭合S2时，灯和R2串联，灯正常工作电流为I L===0.5A；滑动变阻器消耗的功率为P=U2I=（U﹣U L实）I=（9V﹣IR L）I=9V×I﹣16Ω×I2=W﹣（4I ﹣）2W当4I﹣=0即I=A＜0.5A时，R2的功率最大P max=W=1.27W；故滑动变阻器R2的电功率变化范围为0.5W～1.27W．答：（1）小灯泡L的电阻16Ω；（2）开关S、S1、S2都闭合时，通过电流表的最小电流0.9A；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围0.5W～1.27W．4、如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，表有示数为1.0A，表的示数为6V；滑片P移向N端，闭合开关S，表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）R0消耗的最大电功率和滑动变阻器的最大阻值．解：（1）由电路图可知，滑片移到M端时，R连入阻值为0，只有定值电阻接入电路，电压表测电源电压，电源电压：U=U V=6V；IA=I0=1.0A，由I=可知，R0的阻值：R0===6Ω；（2）滑片在M点时，R0电压最大，消耗的功率最大，最大功率：P0最大===6W；滑片在N端时，滑动变阻器阻值全部接入电路，R与R0串联接入电路，电压表测R0两端电压，电路中电流：I′===A，滑动变阻器最大阻值：R滑最大====12Ω，答：（1）电源的电压为6V，电阻R0的阻值为6Ω；（2）R0消耗的最大电功率为6W，变阻器的最大阻值为12Ω．5、如图所示的电路中，电源电压保持不变，当开关S闭合，滑片P置于滑动变阻器b端时，电压表V1示数为12V，电流表A示数为0.4A；当滑片P移至滑动变阻器中点时，电压表V2的示数恰好等于V1示数的一半（滑片P处于任何位置灯泡均可发光，灯丝电阻不随温度而改变）．求：（1）滑动变阻器的最大阻值为多少？（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了多少？（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为多少？解：（1）有图示电路图可知，当开关S闭合，滑片P置于滑动变阻器的b端时，灯泡与滑动变阻器的最大阻值串联，电压表V1测电源的电压，电压表V2测灯泡两端电压，由题意可知，电压表V1示数为12V，电流表A示数为0.4A，则：电源的电压U=12V，电路中的电流I=0.4A，由I=可知，电路总电阻：R总=R L+R===30Ω﹣﹣﹣﹣﹣﹣﹣①当滑片P移至滑动变阻器的中点时，灯泡与滑动变阻器阻值的一半串联，由题意可知，电压表V2的示数恰等于V1示数的一半，即：U L=U=×12V=6V，此时滑动变阻器两端电压：U R=U﹣U L=12V﹣6V=6V，串联电路中各处的电流相等，灯泡电阻：R L=R﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②把②式代入①式可得：R L=10Ω，R=20Ω；（2）滑片P置于滑动变阻器的b端时灯泡消耗的电能：P L=I2R L=（0.4A）2×10Ω=1.6W，当滑片P移至滑动变阻器的中点时消耗的电功率：P L′===3.6W，滑片P的由变阻器的b端移至中点过程中，灯泡E消耗的电功率变化：△P=P L′﹣P L=3.6W﹣1.6W=2W．（3）当滑片P在a端时，滑动变阻器接入电路的阻值为零，只有灯泡接入电路，此时电路消耗的总功率最大，电路消耗的最大功率：P===14.4W；答：（1）滑动变阻器的最大阻值为20Ω．（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了2W．（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为14.4W6、如图甲所示，已知电源电压恒为4V不变，小灯泡L1标有“2.5V 0.2A”字样，设灯丝的电阻不随温度的变化而变化，求：（1）灯泡L1正常发光时的功率是多少？（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为多少？（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1能（选填“能”或“不能”）正常发光．（注意：此问不要求写出任何推断过程）解：（1）灯泡L1正常发光时的功率：P1=U1I1=2.5V×0.2A=0.5W；（2）灯泡正常发光时，滑动变阻器两端电压：U R=U﹣U1=4V﹣2.5V=1.5V，由I=可知，电阻阻值：R===7.5Ω；（3）由I=可知，灯泡L2的电阻：R2===7.5Ω，灯泡L2与电阻阻值相等，把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，闭合开关后，灯泡L1能正常发光；答：（1）灯泡L1正常发光时的功率是0.5W；（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为7.5欧姆．（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1能正常发光．7、把标有“2.5V 2W”的两个小灯泡并联到2.5V的电路中，两个小灯泡同时工作10min。

可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：R L＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：U L′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：P L＝U L′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做的功：W L ＝UI L t＝10V×0.5A×2×60s＝600J，D不符合题意。

初中物理电功率经典计算题100个1、一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的0.64倍。

求：(1)电热器正常工作的电流和额定功率；(2)小灯泡的电阻值。

答案：（1）电热器正常工作电流：电热器额定功率（2）电热器与小灯泡串联后P实＝0.64P额.2、用R1=121Ω、R2=60.5Ω的两根电阻丝，两个开关（S1、S2）设计有低、中、高三档不同的电功率的取暖器，简化如图求：（1）取暖器工作于低档时，S1、S2的断开或闭合情况是怎样的？此时电路的电流和电功率各多大？（2）电取暖器工作于高档时，S1、S2的断开或闭合情况是怎样的？此时电路的干路电流和电功率多大？答案：（1）I1＝1.82A，P1＝400W（2）I2＝3.64A，I＝5.46A，P2＝800W，P＝1200W3、小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U ;(2)电阻R1的阻值 ;(3)当S1、S2都断开时，小灯泡L消耗的功率.答案：(1)当S1、S2都闭合时，R2短路，R1与L并联接入电源两端∵L正常发光∴电源电压U＝UL＝6V(2) ∵PL＝ILUL 。

∴IL＝＝＝1AR1＝＝＝＝30Ω(3)当S1、S2都断开时，R2与L串联在此电路中RL===6Ω IL＝I＝＝＝＝ APL＝IL2RL=×6Ω=2.67W.4、电源电压u＝7.5v , R 为保护电阻，L 为标有“6 V 3w”的小灯泡，电流表量程为0～0.6A ，电压表量程为0～3v 。

闭合开关S 后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为。

答案：105、L是标有“6V 3W“的电灯，电压是8伏特的电源求：电阻R和滑动变阻器RW的阻值各是多大时，才能使滑动变阻器的滑片P无论在什么位置上，加在电灯两端的电压都不超过3～6伏特的范围。

人教版九年级物理第18章电功率能力提升之计算30题有答案姓名：__________ 班级：_________一、计算题（共30题）1.某品牌电烤箱内部的简化电路如图所示,R1和R2均为电热丝,当开关S闭合时处于高温档,S打开时处于低温档。

已知R2的阻值是66Ω,正常工作时高温档的功率为1100W,求（1）电热丝R1的阻值（2）电烤箱在低温档正常工作时的电流。

2.一款全自动豆浆机的主要结构如图甲，图乙是它的铭牌，其电路原理如图丙。

该豆浆机做一次豆浆需要8min，其正常工作过程中电热管和电动机的工作时间与工作状态如下表所示。

（1）豆浆机正常工作时，电热丝电阻是多少？（2）豆浆机正常工作做一次豆浆，电流做功多少焦？（3）为测定家里电路的实际电压，小明将家里的其它用电器都断开，只让这款豆浆机工作，他观察到在豆浆机的电热丝工作的3min内，家里标有“2000r/kW•h”字样的电能表转盘转了50转，则他家里电路的实际电压是多少？（不考虑温度对电阻的影响）3.新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关。

高、低温挡的额定功率见下表。

煮饭时，闭合开关S，电饭锅正常工作30min消耗的电能为0.44kW•h。

求:（1）煮饭时通过R1的电流（2）电热丝R2的电阻（3）30min内R2消耗的电能4.（有某品牌的电烤箱，左边表格是其铭牌，高温档额定功率字迹已被磨损；右图虚线框内所示是其内部的简化电路图。

旋转旋钮开关，可实现停止工作、高温档和低温档的转换。

R1和R2均为电热R2=72.6Ω．问：（1）电烤箱旋钮开关接________（选填“0”、“1”或“2”）时，电烤箱处于低温档，在低温档正常工作10min 电流做的功________；（2）R1的阻值________；（3）高温档额定功率________；（4）在某用电高峰期，若家庭电路中只有电烤箱在高温档工作，发现标有“3000imp/kW•h”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路两端的实际电压________。

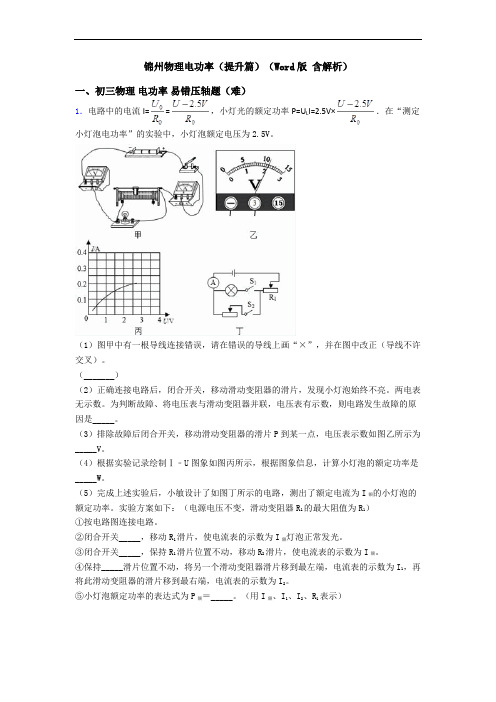

锦州物理电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。

（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。

两电表无示数。

为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。

（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。

（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。

（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。

②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。

③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。

④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝_____。

（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。

甲 乙可编辑修改精选全文完整版电功与电功率（计算题）1、如图所示电路，电源电压不变，R 1的电阻为20Ω。

只闭合开关S 1时，电流表的读数为0.3A ；S 1、S 2都闭合时，电流表的读数为0.5A 。

求：（1）电源电压；（2）S 1、S 2都闭合时R 2的电功率。

解：（1）U=U 1=I 1R 1=0.3A ×20Ω=6V（2）I 2=I －I 1=0.5A －0.3A=0.2AP 2=UI 2=6V ×0.2A=1.2W2、如图甲电路所示，电源电压为9V 且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙。

求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A 时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V 时，整个电路10s 内消耗的电能是多少焦？解：1）R L =U L 2/P L =(6V)2/6W=6Ω2)P 实=U 实×I 实=3V ×0.7A=2.1W3)电压表示数为2V 时，由图可知此时电路中的电流为0.5A,则：W=UTt=9V ×0.5A ×10s=45J3、如图13所示电路图，电源电压U=6V 且保持不变，闭合开关后，电流表A 1的示数为0.2A ，A 的示数为0.5A 。

求：（1）电阻R 1的阻值。

（2）电阻R 2的电功率。

解：（1）U 1=U 2=U=6VR 1=A V I U 2.0611==30Ω （2）I 2=I -I 1=0.5A -0.2A=0.3AP 2=U 2I 2=6V ×0.3A=1.8W 4、(6分)某校师生自制了一台电烘箱．电烘箱的电阻丝通过5A 的电流时，每分钟可产生6.6×104J 的热量。

求: (1)此时电阻丝的电功率； (2)此时电阻丝的电阻； (3)此时电阻丝的工作电压。

解：5、如图所示的电路中，当ab 两点间接入4Ω的电阻时，其消耗的功率为16W 。

人教版八年级物理上册第18章《电功率》电功率计算题提升练习题型选择题填空题作图题实验题计算题总计题数0 0 0 0 30 30 一、计算题（共30小题）：1．某兴趣小组探究串联电路中电阻的电功率与电流的关系，电路如图甲所示。

滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U﹣I图像如图乙所示。

求：（1）R1的阻值；（2）当滑动变阻器滑片P在最左端时，通电5min电阻R1产生的热量；（3）电路的最大电功率。

2．如图甲所示电路，电源电压保持不变。

闭合开关，将滑动变阻器的滑片由最右端向左移动的过程中，电压表与电流表示数的变化关系如图乙所示。

求：（1）R2的最大阻值；（2）R1的阻值和电源电压；（3）电路消耗的最小功率。

3．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关，移动滑动变阻器的滑片，当滑片滑到正中央时，电压表示数为3V。

已知两个电阻的U﹣I图象如图乙所示。

求：（2）滑动变阻器电阻保持5Ω不变，通电1min，滑动变阻器的电功率以及电流通过电路做的总功。

4．在测量小灯泡电功率的实验中，电路如图甲所示，电源电压恒为4V。

小灯泡标有“2.5V”字样，滑动变阻器规格为“50Ω 2.1A”，实验得到小灯泡的I﹣U图象如图乙所示。

求：（1）小灯泡的额定功率；（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值；（3）当小灯泡消耗的功率为0.2W时，滑动变阻器R消耗的功率为多少。

5．如图甲，电源电压恒定，灯泡L上标有“3V”的字样，灯泡L的电流与电压的关系如图乙，滑动变阻器R1上标有“50Ω 1A”，定值电阻R2为15Ω，电流表量程为0～3A。

当闭合开关S2，断开开关S1、S3时，灯泡L正常发光。

求：（1）灯泡L正常发光时的电阻和电源电压；变阻器10s内消耗的电能。

6．如图甲所示电路，电源电压可调，R为标有“1A”字样的滑动变阻器，电流表量程为0～3A，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。

九年级下册物理电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

1.如图所示的电路中。

电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1.5A”，小灯泡上标有“2.5V 1.25W”字样（小灯泡的电阻值随温度变化忽略不计）。

求：（1）小灯泡正常发光60s消耗的电能；（2）小灯泡正常发光时的电阻；（3）在两电表的示数均不能超过所选量程、灯泡两端电压不超过额定电压和不损坏其它元件的情况下，滑动变阻器允许连入电路的阻值范围。

2.如图所示电路中，电源电压保持不变，R0为定值电阻，灯泡L的额定电压U L=6V．断开S1，闭合S2、S3，移动滑动变阻器的滑片，当电流表示数I1=0.2A时，电压表的示数U1=4.8V．闭合S1、S2、S3，滑片滑至最右端时，灯泡L正常发光，电流表的示数I2=0.75A．断开S3，闭合S1、S2，在移动滑片的过程中，当电流表示数分别为I、2I时，滑动变阻器的电功率均为P同．忽略灯泡电阻随温度的变化．求：（1）定值电阻R0的阻值；（2）灯泡L的额定电流I L；（3）滑动变阻器的电功率P同．3.如图所示，小灯泡L上标有“6V 3W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，变阻器R 的最大电阻为120Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为R a，且R a：R0=6：5，灯L 正常发光，电流表示数为I a．只闭合S2，移动滑片，当滑片置于b点时，电流表示数为I b．此时电压表示数与滑片置于a点时相等，I a：I b=5：3．（灯丝电阻不随温度变化）求：（1）小灯泡的电阻；（2）定值电阻R0和电源电压U；（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S 1时，变阻器连入电路的最小电阻为多少？在电表的示数不超过量程，只闭合S 2时，电路消耗的最小功率为多少？4.如图甲所示是一款超市用的透明玻璃门冷饮展示冰柜，该冰柜的玻璃门采用的是防雾玻璃，玻璃夹层中有电热丝用来加热玻璃，可以有效防止水蒸气凝结在玻璃上，电热丝与冰柜中的电动压缩机连接的简化电路如图乙所示，其相关参数如表所示．求：（1）冰柜的电动压缩机正常工作时的电流为多少？（2）冰柜正常工作时防雾电热丝的电阻为多少？（3）该冰柜的玻璃门的质量是5kg ，若不计热量损失，电热丝正常工作使门玻璃升高20℃需要多长时间？【玻璃的比热容为0.84×103J/（kg•℃）】5.如图所示的电路中，电源电压保持不变，灯L 标有“12V 12W”的字样，R 2=12Ω．当开关S 1、S 2都闭合时，电流表示数为1.2A ，这时灯L 正常发光（忽略温度对灯丝电阻的影响）．求：（1）电源电压：（2）电阻R 1的阻值：（3）若将开关S 1、S 2都断开，此时灯L 实际消耗的功率是多少？冰柜总质量 160kg 额定电压 220V 电动压缩机的额定功率 110W 防雾电热丝的额定功率 100W6.如图所示1是电阻R1与滑动变阻器R的电路图，电源电压为12V，电阻R1的I-U图像如图2所示。
