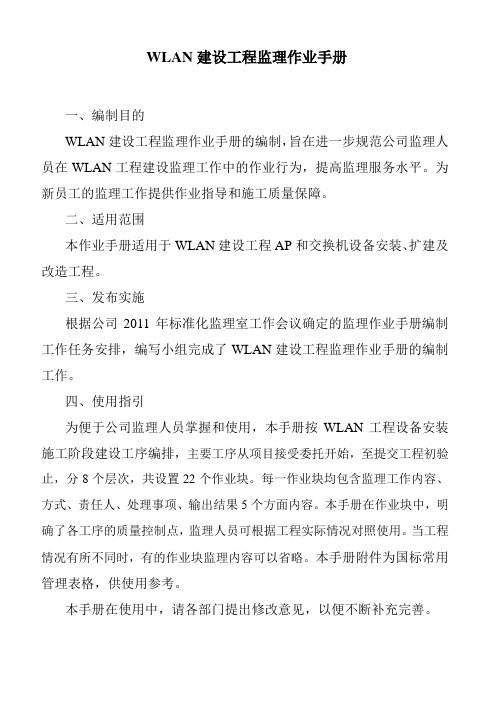

WLAN建设工程监理作业手册
一、编制目的
WLAN建设工程监理作业手册的编制，旨在进一步规范公司监理人员在WLAN工程建设监理工作中的作业行为，提高监理服务水平。
为新员工的监理工作提供作业指导和施工质量保障。
二、适用范围
本作业手册适用于WLAN建设工程AP和交换机设备安装、扩建及改造工程。
三、发布实施
根据公司2011年标准化监理室工作会议确定的监理作业手册编制工作任务安排，编写小组完成了WLAN建设工程监理作业手册的编制工作。
四、使用指引
为便于公司监理人员掌握和使用，本手册按WLAN工程设备安装施工阶段建设工序编排，主要工序从项目接受委托开始，至提交工程初验止，分8个层次，共设置22个作业块。
每一作业块均包含监理工作内容、方式、责任人、处理事项、输出结果5个方面内容。
本手册在作业块中，明确了各工序的质量控制点，监理人员可根据工程实际情况对照使用。
当工程情况有所不同时，有的作业块监理内容可以省略。
本手册附件为国标常用管理表格，供使用参考。
本手册在使用中，请各部门提出修改意见，以便不断补充完善。
WLAN建设工程设备安装监理作业图(试行)
作业块编号
S111-121
S211-231
S311-321
S411-431
S511-551
S611- S641
S711- S731
S811。
【培训课件】室内分布工程监理手册2020一、安全作业要点二、施工前技术交底三、施工安全检查四、施工环境总体要求五、进场材料检验六、设备安装要求七、天线安装要求八、无源器件安装要求九、馈线布放工艺要求十、端头保护及防水处理十一、电源线的敷设十二、接地线的敷设十三、光缆及光纤的布放盘接十四、标签要求十五、工程常见问题及监理措施目录信号覆盖。
国各地的移动通信运营商中得到了广泛应用。
1、持证上岗:施工人员必须有施工上岗证，特殊工种（高空、电工、电焊等等）必须持相关作业资格证方能从事特殊工种作业，施工队必须配备持证安全员。
2、现场参与施工人员必须穿防滑鞋，戴绝缘手套安全帽。
3、不得使用受损伤竹梯，竹梯跟必须绑扎防滑胶皮。
4、使用金属爬梯必须控制好与高低压电线的距离。
5、现场作业必须要有安全员。
6、架空作业人员一定要持有高空作业证、高空作业要系安全带。
7、在小区道路施工作业时必须设置安全作业区，施工造成的建筑损坏要予以修补，施工完毕后要及时清理现场。
8、施工前必须检查电钻、电锤的电源连接线及插座板连接线不得破损，以防漏电造成触电事故。
9、电源接电必须由持有上岗证的电工操作。
10、根据业主要求合理安排作业时间。
11、小区内施工人员必须讲文明，讲礼貌，不得与居民争吵打架。
若发生居民阻工由施工现场负责人沟通解决。
12、每天收工前必须清点施工现场工具、材料入库，及时清理施工现场杂物垃圾。
1、施工单位进场前，技术支持人员必须事先了解方案，了解施工难点，分析容易出错环节， 对工程人员进行技术交底，并向建设方和监理单位提交施工工期计划，安全管理措施及安全应急预案等。
2、现场监理根据现场情况审核其施工组织设计方案、安全防护措施和施工进度计划的合理性，认真核实布线路由、天线和设备安装位置，考查安装环境，分析施工难点及影响施工安全、质量、工程进度的各项潜在不利因素，适时调整应对措施及方案，对所有安全技术措施和劳动防护用品落实情况，进行严格检验核查。

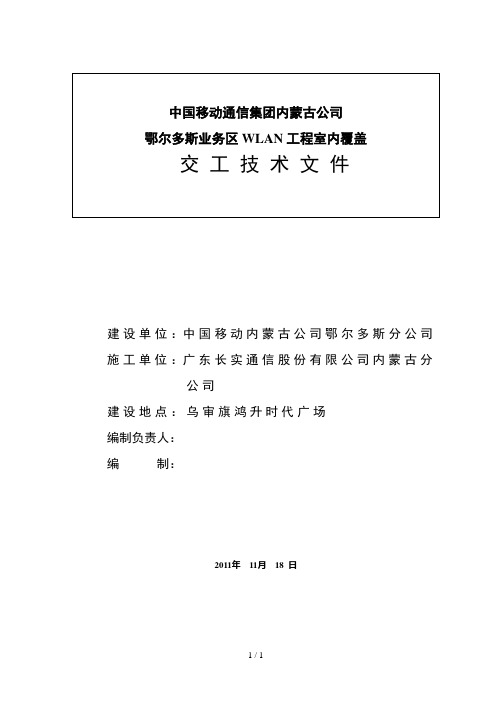

建设单位：中国移动内蒙古公司鄂尔多斯分公司施工单位：广东长实通信股份有限公司内蒙古分公司
建设地点：乌审旗鸿升时代广场
编制负责人：
编制：
2011年11月18 日
工程项目简述室内分布系统工程情况总表
已安装工程量总表单项工程名称: WLAN工程室内覆盖
建设地点：财院西区15号楼
工程质量问题报告单工程名称：WLAN工程室内覆盖
初验记录表表1 室内分布系统安装验收
表2 驻波比测试记录
表3 天线口输出功率测试记录
表4 室内信号覆盖测试记录
工程初验报告工程工程名称: WLAN工程室内覆盖
注明：评定施工质量评定等级为：优良,合格,不合格三级。
测试记录目录
工程工程名称:
驻波比测试表
地阻测试表
天线口功率测试表
竣工图纸目录工程工程名称：室内分布系统工程
编制单位：**********公司
制表人：时间：
注：相关竣工图纸附本目录之后
附件：竣工图纸。
室内分布勘察报告模板一、概述本报告旨在对室内区域进行分布勘察，检测现有网络信号的覆盖情况，并提出相应的改进方案，以提升室内网络的覆盖范围和性能。
本报告依据对室内区域的勘察和网络信号检测结果进行分析和总结，并给出相关的解决方案和建议。
二、勘察内容1. 勘察区域勘察区域为[具体勘察区域]，包括[具体区域名称]等。
2. 勘察流程本次勘察共分为以下步骤：1.首先确定勘察区域的地理位置和具体范围；2.接着进入勘察场所，利用专业工具进行网络信号检测，并记录各检测点的信号覆盖情况；3.根据检测结果，进行分析和总结；4.提出相应改进方案并给出建议。
三、检测结果与分析1. 现有网络信号覆盖情况根据对勘察区域的网络信号检测结果，我们得出如下图表：检测点信号覆盖情况A 覆盖差B 覆盖良好C 信号严重干扰D 覆盖良好从上表可以看出，勘察区域内的网络信号覆盖情况参差不齐，部分区域存在信号覆盖差、信号干扰等问题。
2. 分析与总结经过对现有信号的检测和分析，我们得出了如下结论：1.现有的网络设备不能满足勘察区域内的全部网络需求；2.信号覆盖情况不稳定，有些地方甚至无法接收到信号；3.信号强度存在一定的变化，部分区域的信号较弱，会影响用户体验。
四、改进方案与建议针对上述分析结果，我们提出了如下改进方案：1.更换新型的网络设备，并确保能够满足勘察区域的全部网络需求；2.在勘察区域内安装增强信号的设备，保证信号的覆盖范围和强度；3.设置增强信号的方向和角度，减少信号干扰的影响。
我们还有一些具体的建议：1.安装多个信号增强设备，以确保覆盖范围的完整；2.在安装时考虑勘察区域的具体情况，如建筑物结构、障碍物等，以获得最佳的信号覆盖效果；3.定期检测和维护勘察区域内的网络设备和信号强度。
五、总结本次分布勘察旨在解决现有网络设备和信号覆盖情况不足的问题，我们通过精心的勘查和分析，提出了一系列的改进方案和建议。
期望这些措施能够帮助提升勘察区域内的网络性能和覆盖范围。
无线室内分布系统工程监理规范一、监理工作目的为室内覆盖工程监理提供工作准则，并切实贯彻“推行精细化管理，提升执行力”，全面提高深圳移动通信的直放站及室内覆盖工程的施工工程质量，明确工程质量监查的要求，确保工程进度、质量和施工安全，杜绝工程事故，规范工程管理，使工程建设规范化、标准化、科学化，特制定本细则，为顾客提供满意的监理服务。
二、监理工作目标1 投资控制总目标：以建设单位审批的工程投资预算为依据，按施工合同价款控制，以施工合同总价款为投资控制总目标。
2 质量控制总目标：依据监理合同的要求和施工合同有关质量的规定，按本工程设计文件以及相关技术规范，操作规程和验收标准，作为本工程的质量控制目标。
3 进度控制总目标：进度总目标控制在中国电信股份有限公司新疆分公司要求完成的全部工作量。
4 安全控制总目标：做到“三无”：无人身安全事故；无通信安全事故；无工程器材、设备安全事故。
三、监理工作依据1、建设工程监理规范GB 50319—20002 、通信工程施工监理暂行规定邮部[1994]75号文4、本工程的设计图纸及有关技术文件、设计变更。
5、建设单位与集成商签订的工程建设施工合同。
6、建设单位与供货单位签订的工程器材、设备采购合同。
7、建设单位和监理单位签订的工程建设监理合同。
四、监理工作程序五、监理工作内容下面分四个部分分别阐述监理的功能：施工阶段的监理，竣工验收移交阶段，和对室内覆盖工程的要求。
1、施工阶段监理1 施工阶段监理目标：保质、保量，如期地完成建设方委托的工程项目。
2 施工阶段的监理工作内容：2.1施工前的准备接到分公司的施工监理委托书后，由监理单位组织设计单位、设备集成商及有关施工单位召开开工准备会议，进行技术交底和施工组织设计交底。
形成技术交底会议记录。
监理的工作制度：（1）材料进场时,监理人员必须到达现场并清点数目。
在未清点前,施工人员不得对楼宇进行施工。
（2）监理人员和施工人员不得在现场如大厅、走廊、电梯等处吸烟、喧哗、打闹。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载室内分布系统及信源设备安装监理规范地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容目录一、室内分布系统及信源设备安装监理规范HYPERLINK \l "_Toc266101178" (一)、信源设备安装要求 HYPERLINK \l "_Toc266101179" (二)、GPS安装要求HYPERLINK \l "_Toc266101180" (三)、天线安装要求( HYPERLINK \l "_Toc266101181" 四)、线缆布放安装要求 HYPERLINK \l "_Toc266101182" (五)、无源器件安装要求 HYPERLINK \l "_Toc266101183" (六)、标签(七)、测试指标(八)、附件二、WLAN安装监理规范(一)、AP的安装(二)、线缆布放(三)、设备安装(四)、标签（五）信号覆盖强度测试三、宏基站无线设备安装监理规范HYPERLINK \l "_Toc266101178" (一)、机房要求HYPERLINK \l "_Toc266101179" (二)、配套要求HYPERLINK \l "_Toc266101180" (三)、室外钢结构要求( HYPERLINK \l "_Toc266101181" 四)、室内接地要求HYPERLINK \l "_Toc266101182" (五)、室外接地要求HYPERLINK \l "_Toc266101183" (六)、GPS安装要求(七)、GPS避雷接地方案（八）、天线的安装为了规范和指导监理人员开展现场监理工作，保证TD工程建设质量，使工程工艺符合安装规范的要求，特根据施工时经常出现的质量问题，结合施工现场图片，对TD专业施工关键点的操作要求及规范做详细说明。
---------------------------------------------------------------最新资料推荐------------------------------------------------------WLAN资料模板中国移动通信集团新疆有限公司WLAN热点覆盖建设工程WLAN热点覆盖系统安装工程监理文件工程名称：站点名称：任务点编码：建设单位：监理单位：设计单位：施工单位：日期：年月日目录序号文件材料名称页码 1 资质证书(整个工程) 2 监理规划(整个工程) 3 监理实施细则(整个工程) 5 开工报告(单站，施工单位上报) 7 施工组织设计/方案(单站，施工单位上报) 8 工程设计变更单(单站，施工单位上报) 9 设备材料进场报验表(单站，施工单位上报) 10 安全生产例会纪要 11 停（复）工通知单 12 重大工程质量事故报告单（根据实际发生编制） 13 甘肃省通信产业工程监理有限公司新疆分公司WLAN热点覆盖旁站记录（日志） 14 WLAN热点完工初验确认单（合格项目填写） 15 中国移动新疆公司WLAN热点测试验收表 16 交（完）工报告 17 工程整改通知书 18 工程1 / 12遗留问题及处理意见表 19 监理总结报告(整个工程) 附：站点竣工照片（1. 竣工照片 2.隐蔽工程环节照片）开工报告建设项目名称站点名称项目编码任务点编码分公司名称监理单位名称施工单位名称预计开工时间计划完成日期施工申请：1、设计文件已会审，施工进度计划已拟定。
2、主要施工人员、材料、设备具已具备进场条件3、施工现场已达到开工条件。
4、对项目部全体成员已进行安全教育。
以上情况都已准备完毕，特申请开工。
时间：工程准备情况：施工单位项目负责人（签章）监理单位项目负责人（签章）分公司网络部项目负责人（签字）分公司市场部项目负责人（签字）审核意见: 工程设计变更单站点名称变更后图号原方案内容：要求更改方案内容：变更原因说明：集成厂家：监理单位：（盖章）（盖章）签名：---------------------------------------------------------------最新资料推荐------------------------------------------------------年月日设计单位：签名：年月日分公司网络部项目负责人：签名：年月日签名：年月日设备材料进场报验表设备材料进场报验表工程名称：项目编码：任务点编码：建设单位中国移动通信集团新疆有限公司地点施工单位时间设备材料清点情况设备、器材名称数量附件内容监理工程师建设方代表施工单位安全生产例会纪要工程名称施工单位交底时间纪要内容：1. 为了保证本次设备工程有序的顺利进行，杜绝各种不安全事故隐患的发生，现要求施工队伍必须遵守安全生产条例及岗位责任制，建立健全各级安全生产保障和管理体制，制定安全措施并设专职安全检查员，在确保安全生产的情况下组织施工，于每日施工前组织例会学习。
工程名称：施工单位：序号交底内容交底情况备注1 施工场地是否存在安全隐患2 动火作业情况:有无是否有需要动火的情况(通信机房内及其它公共场所施工临时使用电焊、气焊、切割机、打磨机、喷灯、烤漆、搪锡、熬炼等明火设施)，检查是否有相关部门的“动火许可证”，动火时是否严格按规定有安全员在场监护并落实必要的防护措施。
3 施工防火措施：具备不具备现场施工人员是否有防火的意识，现场施工人员是否掌握灭火常识和消防器械的正确使用，现场施工是否有防火措施和应急救火措施。
机房内施工光源不足时，严禁使用高热太阳灯具做临时照明；机房内严禁使用汽油等易燃液体和气体进入施工现场。
4 电源电线合理使用情况：合理不合理施工用的电线、电缆及电动机具是否残旧不符安全规范，施工用电是否和通信用电严格分开，是否擅自接驳电源和使用额外电器（电热水器、电炉等电热器具）。
所有施工现场的用电特别是通信机房的用电是否由相关专业人员指定接电点，检查电器具的电源线是否有插头，严禁简易将导线直接插入插座内。
5 作业安全措施落实情况：已落实未落实施工现场是否有爬高作业的防护措施，作业人员是否穿软底鞋等，以防事故发生。
动用在用设备时，必须向维护主管部门申请，要害部位还须申请维护人员、监理员旁站监管和控制。
是否要求施工队员严禁操作非本工程涉及设备。
6 安全文明施工情况：已落实未落实检查施工现场是否组织有序，检查是否有施工人员在通信机房内吸烟、睡觉等与施工无关的事项，施工人员是否文明礼貌，检查如施工影响到业主和其他人员是否做好协调解释工作。
施工人员是否听从现场维护人员指挥。
7 现场卫生情况：已落实未落实检查施工材料是否整齐有序堆放在适当的地方，检查材料的堆放是否影响到消防通道、空调风口、设备维护的正常使用。
机房内施工使用冲击钻或其他工具打孔时，除必须用吸尘器吸尘外，还必须采用其他有效防尘措施。
8 离场前收尾工作：已落实未落实施工人员每次离开作业现场必须整理好工具、仪表、材料、资料等，清洁好施工现场。
是否关灯、关闭好门窗等，是否告知当班人员离开作业现场。
9 施工安全员在场情况：在不在姓名：施工单位的安全员是否在施工现场监管。
其它说明：记录：年月日工程名称：施工单位：序号交底内容交底情况备注1 施工场地是否存在安全隐患2 动火作业情况:有无是否有需要动火的情况(通信机房内及其它公共场所施工临时使用电焊、气焊、切割机、打磨机、喷灯、烤漆、搪锡、熬炼等明火设施)，检查是否有相关部门的“动火许可证”，动火时是否严格按规定有安全员在场监护并落实必要的防护措施。
3 施工防火措施：具备不具备现场施工人员是否有防火的意识，现场施工人员是否掌握灭火常识和消防器械的正确使用，现场施工是否有防火措施和应急救火措施。
机房内施工光源不足时，严禁使用高热太阳灯具做临时照明；机房内严禁使用汽油等易燃液体和气体进入施工现场。
4 电源电线合理使用情况：合理不合理施工用的电线、电缆及电动机具是否残旧不符安全规范，施工用电是否和通信用电严格分开，是否擅自接驳电源和使用额外电器（电热水器、电炉等电热器具）。
所有施工现场的用电特别是通信机房的用电是否由相关专业人员指定接电点，检查电器具的电源线是否有插头，严禁简易将导线直接插入插座内。
5 作业安全措施落实情况：已落实未落实施工现场是否有爬高作业的防护措施，作业人员是否穿软底鞋等，以防事故发生。
动用在用设备时，必须向维护主管部门申请，要害部位还须申请维护人员、监理员旁站监管和控制。
是否要求施工队员严禁操作非本工程涉及设备。
6 安全文明施工情况：已落实未落实检查施工现场是否组织有序，检查是否有施工人员在通信机房内吸烟、睡觉等与施工无关的事项，施工人员是否文明礼貌，检查如施工影响到业主和其他人员是否做好协调解释工作。
施工人员是否听从现场维护人员指挥。
7 现场卫生情况：已落实未落实检查施工材料是否整齐有序堆放在适当的地方，检查材料的堆放是否影响到消防通道、空调风口、设备维护的正常使用。
机房内施工使用冲击钻或其他工具打孔时，除必须用吸尘器吸尘外，还必须采用其他有效防尘措施。
8 离场前收尾工作：已落实未落实施工人员每次离开作业现场必须整理好工具、仪表、材料、资料等，清洁好施工现场。
是否关灯、关闭好门窗等，是否告知当班人员离开作业现场。
9 施工安全员在场情况：在不在姓名：施工单位的安全员是否在施工现场监管。
其它说明：记录：年月日室内分布工程开工报告工程名称建设地点建设单位施工单位计划开工日期计划竣工日期开工具备条件：工程施工准备情况：本工程于年月日正式开工，特此报告。
附：主送：抄送：江西诚科建设咨询监理有限公司填报单位：施工单位务必按以下要求施工：●遵守《安全文明生产公约》●按设计图纸以及施工组织计划。
●遵守《室内覆盖施工规范要求》、《室内覆盖工程硬件安装工艺检查一览表》。
●依照工程洽商、会议纪要的要求。
监理审核意见：建设单位意见：工程可以开工工程不可以开工年月日WLAN工程开工报告工程名称建设地点建设单位施工单位计划竣工日期实际竣工日期开工具备条件：工程施工准备情况：本工程于年月日正式开工，特此报告。
附：主送：抄送：江西诚科建设咨询监理有限公司填报单位：施工单位务必按以下要求施工：1、遵守《安全文明生产公约》2、按设计图纸以及施工组织计划。
3、遵守《WLAN覆盖施工规范要求》、《WLAN覆盖工程硬件安装工艺检查一览表》。
4、依照工程洽商、会议纪要的要求。
监理审核意见：建设单位意见：工程可以开工工程不可以开工年月日室内覆盖工程巡检记录站点名称：巡检单位项目内容巡检结果备注施工单位现场人员情况●施工人员数量●施工人员具有足够的专业水平●熟悉设备安装及工具仪表操作的能力。
人数( ）通过( ）不通过( ）设备、工器具、材料●使用的设备、工器具性能良好。
●使用的材料符合设计要求、具有相应的合格证书，不使用不合格的材料。
通过（）不通过（）施工质量●根据《室内覆盖工程硬件安装工艺检查记录表》施工现场施工质量良好，无任何质量问题。
●严格按照设计图纸和厂家相关技术规范、规定进行设备施工。
●现场是否有施工图通过（）不通过（）施工进度●符合分公司进度要求通过（）不通过（）协调工作●配合检查●及时发现并向相关单位汇报施工过程中遇到的问题并相应采取处理措施●具备解决协调施工过程中遇到问题的能力通过（）不通过（）安全文明生产●采取了安全保证措施（如高空作业应采取保护措施，土建施工单位的安全帽佩戴等）●具有安全员并在现场●具备相关的证书，如高空作业证、电工证通过（）不通过（）设计单位设计图纸●设计图纸的准确性及细致程度●设计图纸出版的及时性●设计图纸与现场是否一致通过（）不通过（）设计变更●设计变更的及时性●协调现场与实际不符的设计更改及时性通过（）不通过（）关系协调工作●配合建设单位、监理公司的监督管理工作●及时处理相关的设计问题通过（）不通过（）巡检结论：现场监理：施工单位：日期：日期：WLAN工程巡检记录站点名称：巡检单位项目内容巡检结果备注施工单位现场人员情况●施工人员数量●施工人员具有足够的专业水平●熟悉设备安装及工具仪表操作的能力。
人数( ）通过( ）不通过( ）设备、工器具、材料●使用的设备、工器具性能良好。
●使用的材料符合设计要求、具有相应的合格证书，不使用不合格的材料。
通过（）不通过（）施工质量●根据《室内覆盖工程硬件安装工艺检查记录表》施工现场施工质量良好，无任何质量问题。
●严格按照设计图纸和厂家相关技术规范、规定进行设备施工。
●现场是否有施工图通过（）不通过（）施工进度●符合分公司进度要求通过（）不通过（）协调工作●配合检查●及时发现并向相关单位汇报施工过程中遇到的问题并相应采取处理措施●具备解决协调施工过程中遇到问题的能力通过（）不通过（）安全文明生产●采取了安全保证措施（如高空作业应采取保护措施，土建施工单位的安全帽佩戴等）●具有安全员并在现场●具备相关的证书，如高空作业证、电工证通过（）不通过（）设计单位设计图纸●设计图纸的准确性及细致程度●设计图纸出版的及时性●设计图纸与现场是否一致通过（）不通过（）设计变更●设计变更的及时性●协调现场与实际不符的设计更改及时性通过（）不通过（）关系协调工作●配合建设单位、监理公司的监督管理工作●及时处理相关的设计问题通过（）不通过（）巡检结论：现场监理：施工单位：日期：日期：室内覆盖工程硬件安装工艺检查表站点名称：施工单位：检查项目检查内容及标准检查结果结论1、主机设备安装1.1设备安装位置无强电、强磁、强腐蚀干扰，并保证主机便于维护。
□是□否□合格□不合格1.2室内不得放置易燃易爆物品，温度不能超过主机正常工作温度、湿度□是□否□合格□不合格1.3如主机安装在室外，必须做防水、防晒、防盗、防破坏措施。
□是□否□合格□不合格1.4安装位置垂直、牢固，并保证机架底部距地面1.2米如不能满足此项要求，可视现场具体情况再定。
□是□否□合格□不合格1.5主机外部电缆连接（射频线、信号线、电源线等）所有缆线走线顺畅，不能有交叉和空中飞线。
□是□否□合格□不合格1.6所有外部电缆连接要求连接良好，不能有松动现象。
□是□否□合格□不合格1.7与主机连接的射频线弯曲半径符合规范要求。
□是□否□合格□不合格1.8若中继端机安装在基站机房内，不得影响机房原有设备的摆放和机房□是□否□合格□不合格1.9多台干放安装在同一井内，要排列整齐，布线不交叉。
□是□否□合格□不合格1.10主机电源线与信号线分开布放。
□是□否□合格□不合格1.11各种规格型号的螺栓螺母（采用不锈钢）；□是□否□合格□不合格1.12Ω卡、膨胀螺栓、4x40扁铁、桅杆、角铁均要求热镀锌。
□是□否□合格□不合格2、室内天线安装2.1若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。
□是□否□合格□不合格2.2若为吸顶式天线，可以安装固定在装修吊顶或天花上，保证天线水平美观，并且不破坏室内整体环境；□是□否□合格□不合格2.3如果装修吊顶为石膏板吊顶，可依照设计将天线安装于吊顶与天花之间，但必须对天线做牢固固定，不能任意摆放。
□是□否□合格□不合格2.4安装天线时应戴干净手套操作，保证天线的清洁干净。
□是□否□合格□不合格2.5电梯内天线固定，必须用M8膨胀螺栓牢固固定于电梯井壁，尽量使用八木天线，若使用板状天线，则必须进行加固。
□是□否□合格□不合格2.6天线的安装位置应符合设计方案的要求，并尽量安装在装修吊顶材料板的中央，以保持美观。
□是□否□合格□不合格2.7若天线安装在天花板内，则天线距离天花板应≥70mm（只能在安装石膏天花板内）。
□是□否□合格□不合格2.8若天线安装在金属天花板上，则天线与天花板接触面之间应加绝缘垫片。
